Программный продукт nanoCAD BIM Вентиляция базируется на новейшей технологии EVOS, обеспечивая ряд преимуществ для пользователя:
- создание 3D-моделей любой степени детализации и информационного наполнения;
- многопользовательский режим в единой информационной модели;
- отображение модели в нескольких проекциях и режимах одновременно;
- применение параметрической графики и типового проектирования.
Ключевые возможности nanoCAD BIM Вентиляция 26

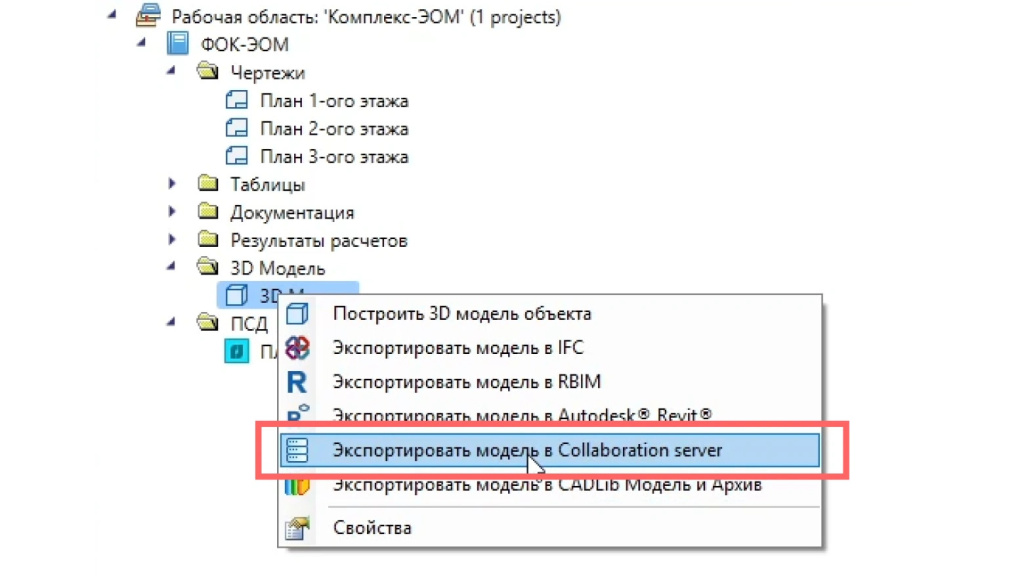

- Прямой импорт моделей из nanoCAD комплект Инженерия
Сервер многопользовательской работы Collaboration Server теперь поддерживает прямой импорт информационных моделей из продуктов линейки nanoCAD комплект Инженерия: nanoCAD BIM ВК, nanoCAD BIM Отопление, nanoCAD BIM СКС, nanoCAD BIM ОПС и nanoCAD BIM Электро. Проектировщики смежных дисциплин могут получать доступ к актуальным данным без ручного обмена файлами, что экономит время на пересылку и согласование файлов между разделами, а также уменьшает вероятность работы с неактуальными данными.

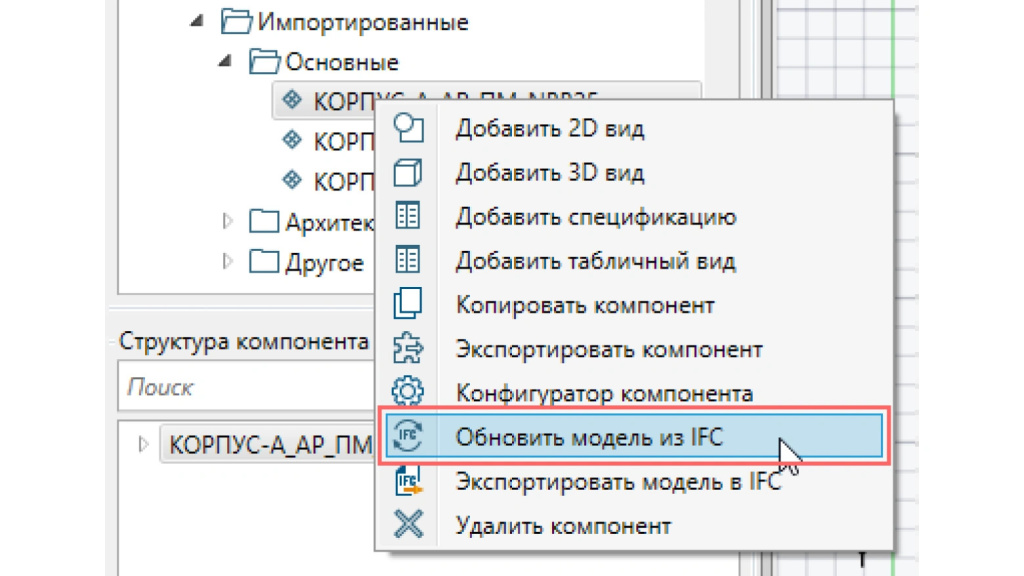

- Гибкая работа с IFC-моделями
Импортированные в проект IFC-файлы становятся полноценными компонентами проекта, для них доступны управление свойствами, редактирование графики, составление спецификаций, выноски и УГО. Также поддерживается обновление модели прямо из файла на диске без повторного импорта, больше нет необходимости заново пересобирать проект при получении обновленной модели от коллег.

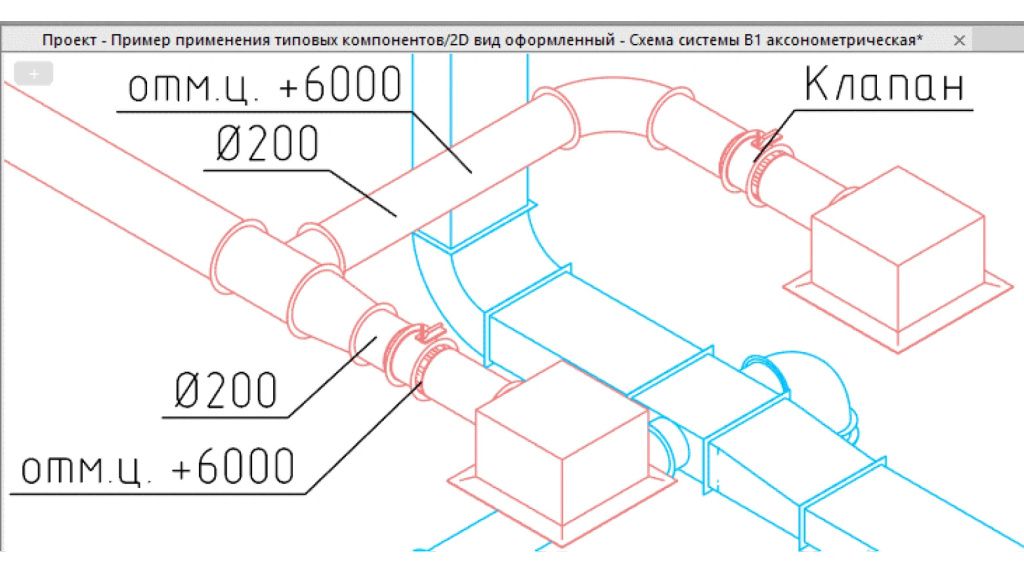

- Читаемые аксонометрические схемы и другие 2D-виды
2D-проекции теперь строятся с учетом скрытых линий, планы и аксонометрические схемы любой сложности читаются без визуального «шума». Лишнюю вспомогательную графику (точки подключения, помещения) можно скрыть отдельной настройкой вида. Проектировщик тратит меньше времени на ручную доработку чертежей перед сдачей.

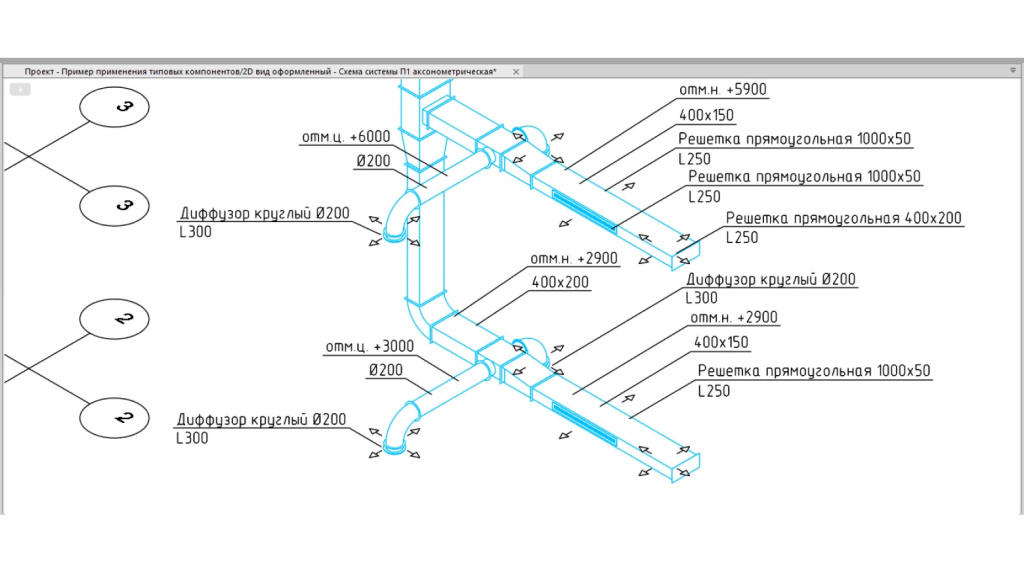

- УГО и выноски для вложенных объектов
Условные графические обозначения и выноски теперь можно назначать не только основным, но и вложенным объектам модели. Установка возможна вручную или автоматически через шаблоны оформления 2D-видов. Оформление детализированных узлов происходит быстрее и с меньшим числом ручных операций, что особенно важно на крупных проектах.

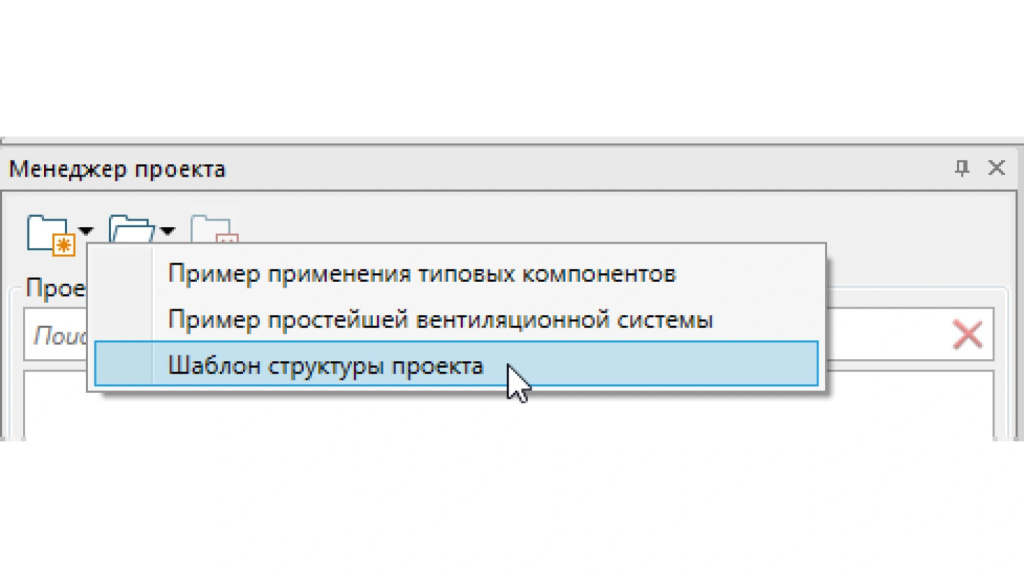

- Готовые шаблоны проектов «из коробки»
Новые проекты можно создавать по шаблону, то есть с предустановленными компонентами, шаблонами оформления и выносками. Вместе с программой поставляются три шаблона, включая базовую структуру со зданием и уровнями, а также поддерживаются собственные пользовательские шаблоны. Теперь старт нового проекта занимает минуты, а стандарты оформления, принятые в компании, соблюдаются автоматически.

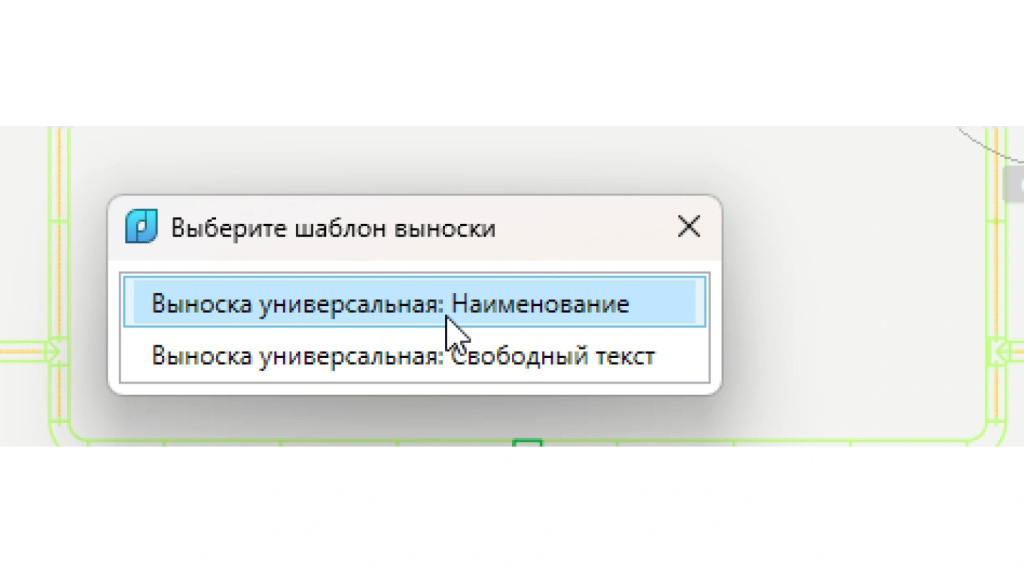

- Умная расстановка выносок
Инструмент Автоматическая выноска стал умнее. Если объекту подходит несколько шаблонов выносок, программа предложит выбрать нужный, что исключает случайную подстановку неверного оформления. Это сокращает количество ошибок в документации и время на последующую проверку и исправление выносок.

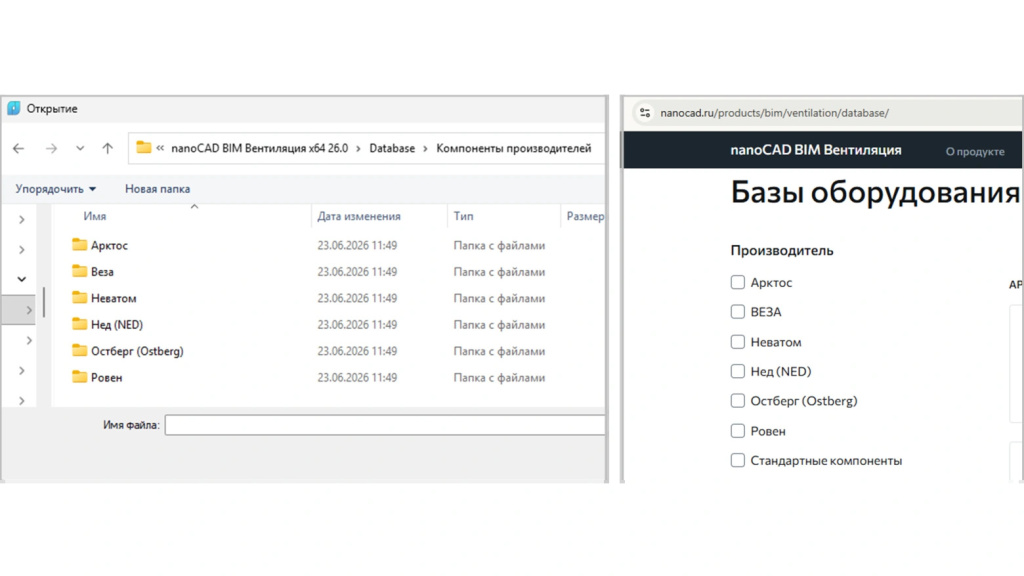

- Обновленные базы данных
Поставляемые вместе с программой компоненты теперь включают выноски, различное базовое оборудование, а также базы данных всех производителей с nanocad.ru. Необходимое оборудование находится сразу внутри установленной программы, теперь нет необходимости искать и скачивать базы данных вручную.
Бесплатная пробная версия
Протестируйте все функции nanoCAD BIM Вентиляция 26 – доступ к полному функционалу предоставляется на 30 дней бесплатно.
