AutomatiCS

• Автоматизированное формирование табличных и графических проектных документов:
  • настраиваемые формы проектных документов;
  • удобные инструменты для создания и редактирования шаблонов, штампов;
  • встроенный редактор графических блоков;
  • произвольный состав проектной документации;
  • документирование по шаблону вывода: формирование документов одной командой;
  • универсальные формы опросных листов.
• Интеллектуальный выбор состава, схем подключения и характеристик технических средств:
  • в соответствии с номенклатурой заводов-поставщиков и с автоматическим формированием формулы заказа;
  • с указанием основных требований к техническому средству и формированием опросного листа.
• Централизованное хранение всех проектных данных на основе СУБД MS SQL Server.
• Автоматизированное подключение к многоканальным приборам:
  • подключение датчиков к блокам питания, вторичным приборам;
  • подключение сигналов к модулям контроллера;
  • подключение блоков питания к автоматическим выключателям и др.
• Автоматическое/автоматизированное формирование клеммников и кабелей.
• Наглядное редактирование модели проекта с помощью графической страницы:
  • добавление, удаление, перемещение, сортировка клемм/жил;
  • создание, удаление, переключение связей;
  • наглядное выполнение монтажных операций: врезка клеммников и кабелей;
  • разбиение/объединение клеммников;
  • создание и редактирование перемычек;
  • разводка общих точек;
  • автоматический вывод полной транзитной цепочки прохождения сигнала.
• Интеллектуальные проектные процедуры и операции:
  • настраиваемые процедуры присвоения марок, позиций, обозначений и т.п.;
  • обработка клеммников: добавление резервных клемм, присвоение параметров, добавление клемм экранов кабелей;
  • обработка кабелей: проверка на наличие резервных жил, присвоение типовых параметров.
• Редактируемая база технических средств.
• Современный настраиваемый пользовательский интерфейс.
• Особенности сетевой версии:
  • удобный интерфейс для администрирования баз данных — ACS Administrator;
  • сетевой доступ к базам данных;
  • многопользовательский режим работы над проектом.

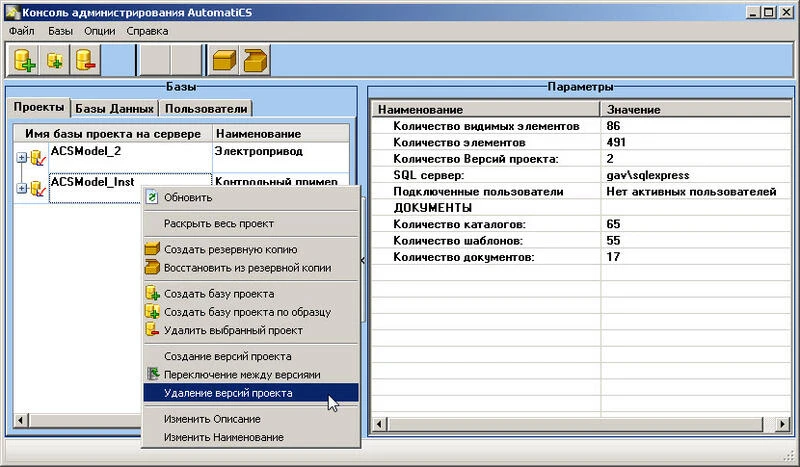

В сетевой версии программы осуществляется разделение пользовательского приложения AutomatiCS 2011 и программы администрирования ACS Administrator.

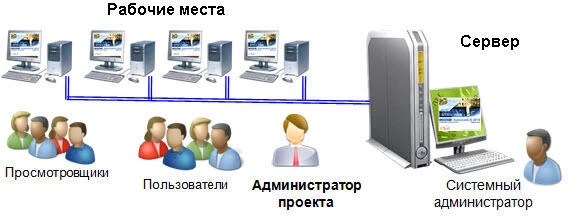

Сетевой режим работы предполагает нахождение всех баз данных на отдельном сервере и организацию доступа к ним различных пользователей. Используя ACS Administrator, администратор проекта назначает пользователей, которые будут иметь доступ к проекту, и определяет их права.

Многопользовательский режим работы позволяет нескольким пользователям одновременно производить различные проектные операции и процедуры при работе над общим проектом — базой данных, которая физически располагается на сервере.

Для обеспечения надежного хранения и быстрой обработки большого объема данных в AutomatiCS применяется современная система управления базами данных (СУБД) — MS SQL Server.

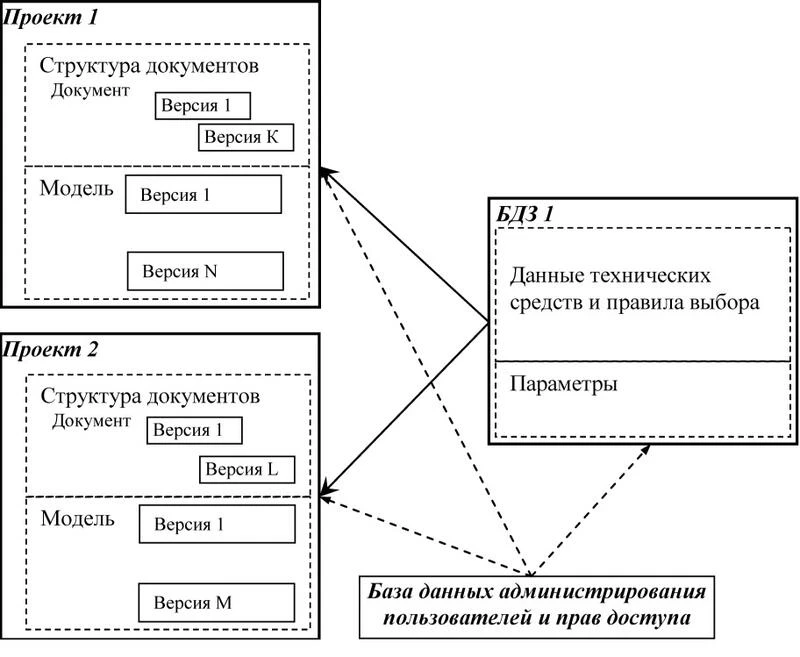

Новая версия AutomatiCS работает с тремя типами баз данных:

• база данных и знаний (БДЗ), которая включает в себя базу данных технических средств и типовых проектных решений, а также базу параметров;
• база данных проекта, в которую входит модель проекта (информационная модель проектируемой системы) и структура документов проекта;
• база данных пользователей, в которой содержится информация о всех пользователях AutomatiCS.

Комплекс обладает всеми необходимыми инструментами, которые позволяют производить действия по созданию, удалению, архивированию и восстановлению всех задействованных в AutomatiCS баз данных. Эти инструменты имеют дружеский интерфейс и не требуют от пользователя каких-либо навыков работы с СУБД MS SQL Server.

База данных и знаний (БДЗ) является центральным элементом информационной структуры AutomatiCS. Она содержит описание технических средств автоматизации различных производителей, а также типовых технических и структурных решений.

Особенность базы данных и знаний AutomatiCS — иерархическая структура, которая предполагает пошаговый выбор характеристик технических средств по принципу декомпозиции — перехода от более крупных частей системы к более мелким.

Просмотр и редактирование базы данных и знаний выполняется в Окне элементов БДЗ. Имеющиеся инструменты позволяют самостоятельно пополнять базу, вносить изменения в имеющиеся описания технических средств, добавлять текстовые комментарии к элементам базы, выполнять привязку изображений (*.jpg) и документов (*.pdf) к элементам базы.

В базе представлены два подхода к решению задачи выбора характеристик технических средств:

• частная область содержит описания конкретных моделей приборов и средств автоматизации различных производителей в соответствии с данными номенклатур;
• универсальная область служит для формирования основных требований к выбранному типу технического средства без указания конкретного завода-изготовителя.

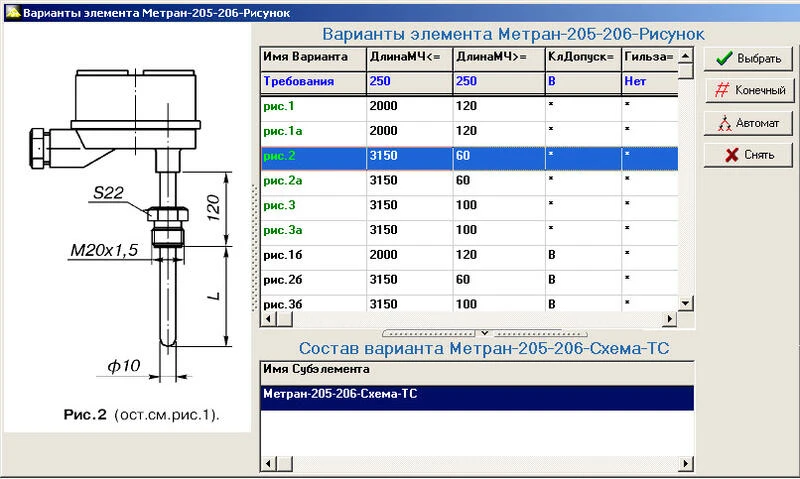

В программе AutomatiCS выбор технического решения или средства осуществляется последовательно: на каждом шаге параметры технических средств выбираются из БДЗ в соответствии с требованиями технического задания на проектирование. При этом каждый последующий шаг почти всегда зависит от решения, принятого ранее, что позволяет отсекать заведомо неподходящие варианты и осуществлять оптимальный выбор технических средств.

Интеллектуальные проектные процедуры (пользовательские команды) позволяют в значительной степени повысить уровень автоматизации проектирования. AutomatiCS предоставляет пользователям возможность редактировать имеющиеся и создавать собственные пользовательские команды, которые можно применять как в текущем проекте, так и при выполнении последующих проектов.

В базовую поставку AutomatiCS входит набор наиболее часто применяемых команд:

• команды автоматического присвоения параметров: Присвоение функционального обозначения, Присвоение марки связям, Присвоение позиции элементам проекта и т.д.;
• команды автоматического выполнения проектных процедур и операций: Подключение датчиков к блокам питания, Формирование клеммников, Формирование кабелей и т.д.

В новой версии программы добавлен набор пользовательских команд, которые позволяют в автоматическом режиме сформировать полную модель проекта и получить на ее основе комплект проектных документов.

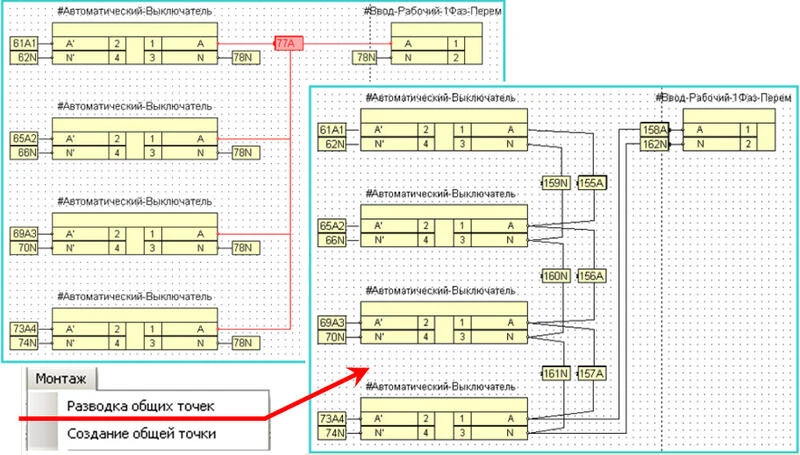

Программа содержит отдельный инструмент для разводки общих точек — связей, которые соединяют более двух контактов одного или нескольких элементов. Процедура разводки общих точек может выполняться как в специальном диалоговом окне, так и на графической странице AutomatiCS.

В AutomatiCS имеется несколько инструментов для выполнения групповых операций над элементами и связями проекта. К таким операциям относятся:

• классификация элементов/связей по любым правилам;
• сортировка элементов/связей по любым параметрам, в том числе с использованием сложных правил сортировки;
• сохранение и повторное применение правил сортировки, классификации, настроек параметров таблиц элементов/связей;
• добавление/удаление параметров;
• автоматическое воспроизведение любых действий над элементами за счет применения пользовательских команд;
• одношаговая отмена выполнения пакетных действий (Undo).

Эти инструменты в значительной мере упрощают работу над проектом, позволяя в любой момент производить необходимые действия над элементами проекта.

В AutomatiCS предусмотрено несколько способов формирования клеммников и кабелей:

• пакетное формирование — от элементов (клеммники монтажных единиц щитов), от связей (промежуточные клеммники, клеммники кроссовых панелей, кабели);
• индивидуальное формирование — во встроенном графическом редакторе;
• автоматическое формирование — с применением интеллектуальных проектных процедур.

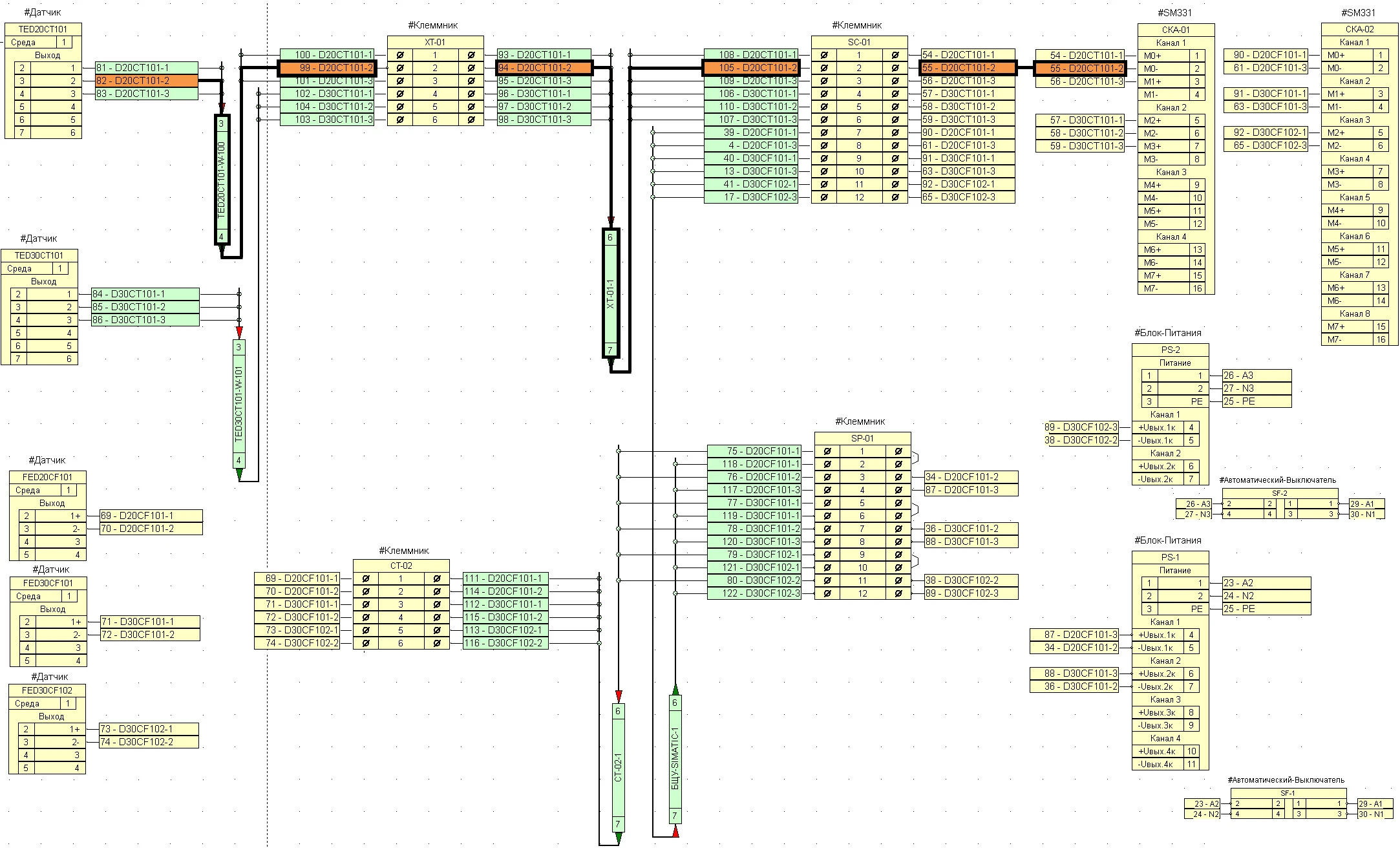

Графическая страница значительно упрощает процесс работы над проектом и позволяет осуществлять:

• просмотр и редактирование элементов и связей модели проекта: добавление/удаление элементов, создание/удаление, переключение, подключение связей;
• просмотр и редактирование элементов и связей в базе данных и знаний: добавление/удаление элементов, создание/удаление, переключение, подключение связей в БДЗ;

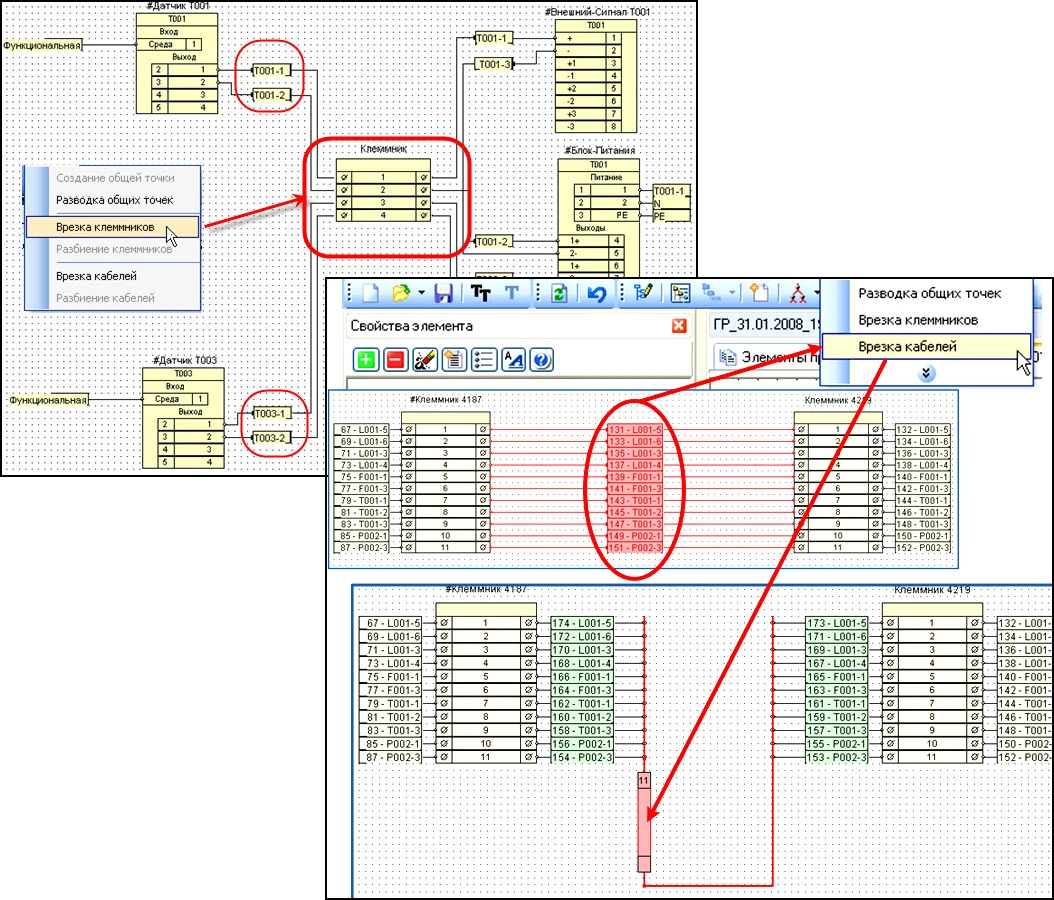

• наглядное выполнение монтажных операций (врезка клеммников и кабелей);
• наглядное редактирование клеммников: добавление/удаление, перемещение, сортировка клемм, разбиение клеммников, создание и редактирование перемычек;
• наглядное редактирование кабелей: добавление/удаление, перемещение, сортировка жил, разбиение кабелей;
• формирование графических документов;
• автоматическое формирование монтажно-функциональной схемы, автоматический вывод транзита сигнала.

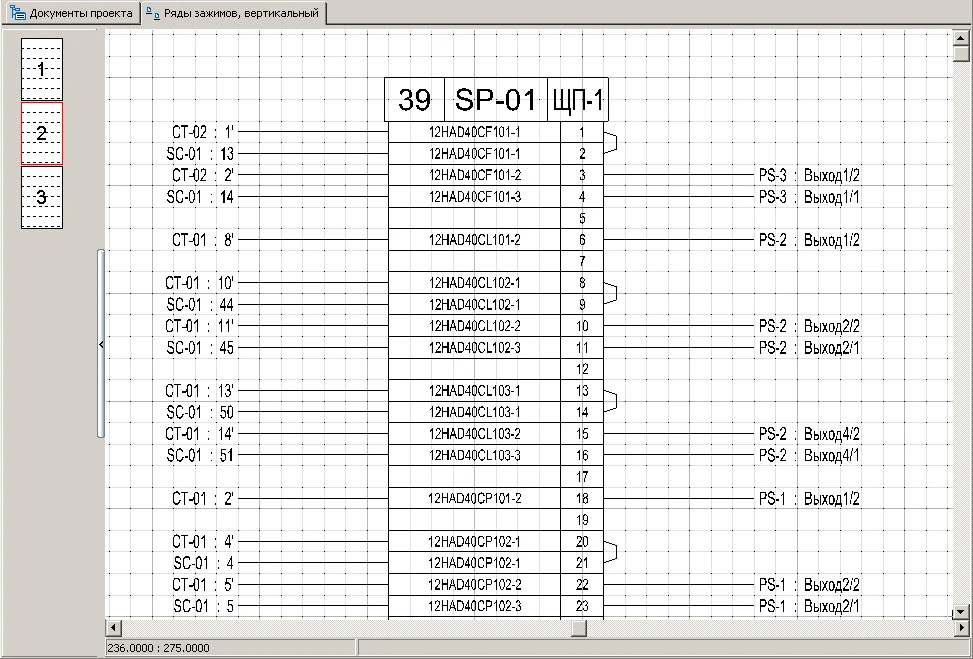

Графическая страница является удобным инструментом для редактирования клеммников. Пользователь может производить практически любые операции над клеммниками:

• добавление, удаление, перемещение, сортировка, перенумерация клемм;
• создание/удаление перемычек;
• присвоение параметров отдельным клеммам;
• разбиение/объединение клеммников и т.д.

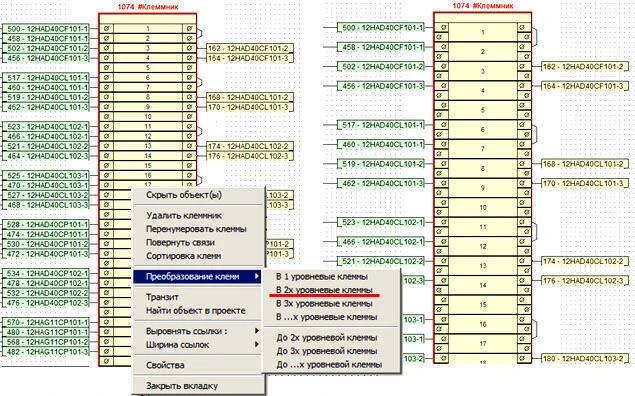

Интересным и полезным для проектировщиков дополнением к функциям графического редактора в новой версии стала возможность преобразования клемм. Теперь пользователь может создавать и редактировать многоуровневые клеммы, а также выбирать конкретные модели клемм из базы данных и знаний.

Обеспечивает централизованное хранение проектных документов, в том числе:

• собственно проектной документации;
• нормативно-технической документации;
• конструкторско-технологической документации;
• шаблонов документов;
• графических блоков — фреймов;
• вспомогательной документации по проекту в различных форматах.

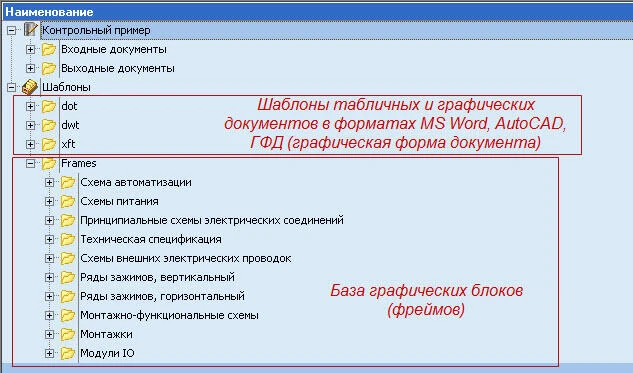

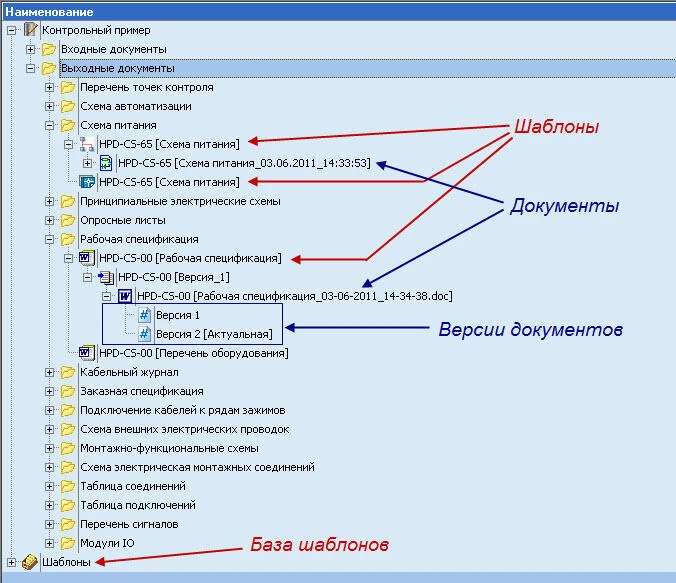

Структура документов представлена в виде дерева, где документы и шаблоны являются эквивалентами файлов, распределенных по соответствующим каталогам.

Расширенные возможности настройки шаблонов позволяют формировать проектные документы одной командой, без каких-либо дополнительных действий.

Централизованное хранение графических блоков (фреймов) в структуре документов проекта обеспечивает удобное их применение одновременно несколькими проектировщиками при многопользовательском режиме работы над одним проектом.

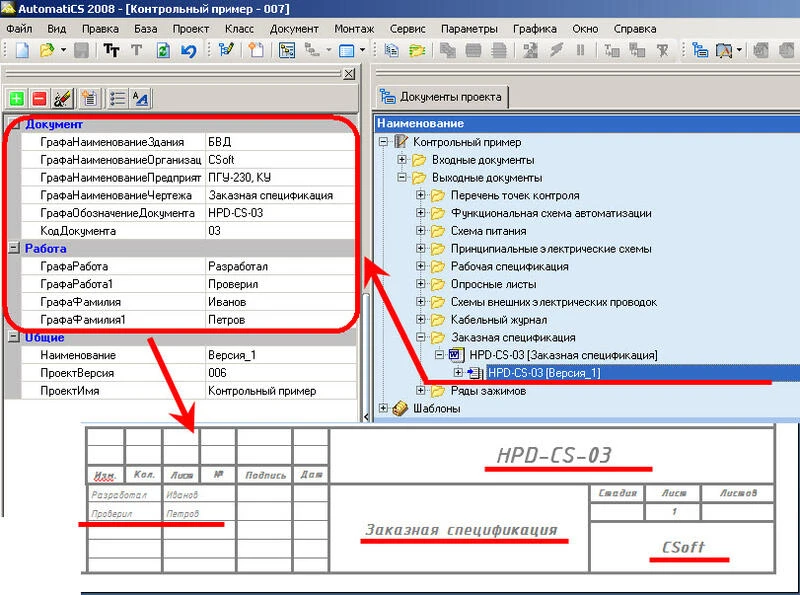

Любому объекту структуры документов — каталогу, шаблону, документу — можно присвоить параметры. При этом происходит наследование параметров по иерархии дерева документов. На основе параметров, а также с учетом настройки способа обозначения документов происходит заполнение штампа документа.

Преимущества структуры документов проекта:

• централизованное хранение проектных документов;
• настраиваемая и тиражируемая форма структуры документов проекта;
• настраиваемая система кодирования документов;
• настраиваемые шаблоны вывода табличных и графических документов;
• автоматическое формирование графических документов с использованием инструмента ГФД (графическая форма документа);
• возможность редактирования модели проекта через графическую форму документа;
• экспорт графической формы документов в AutoCAD;
• автоматическое заполнение штампа документа;
• наличие версий документов;
• возможность загрузки «сторонних» документов;
• дружественный, интуитивно понятный интерфейс.

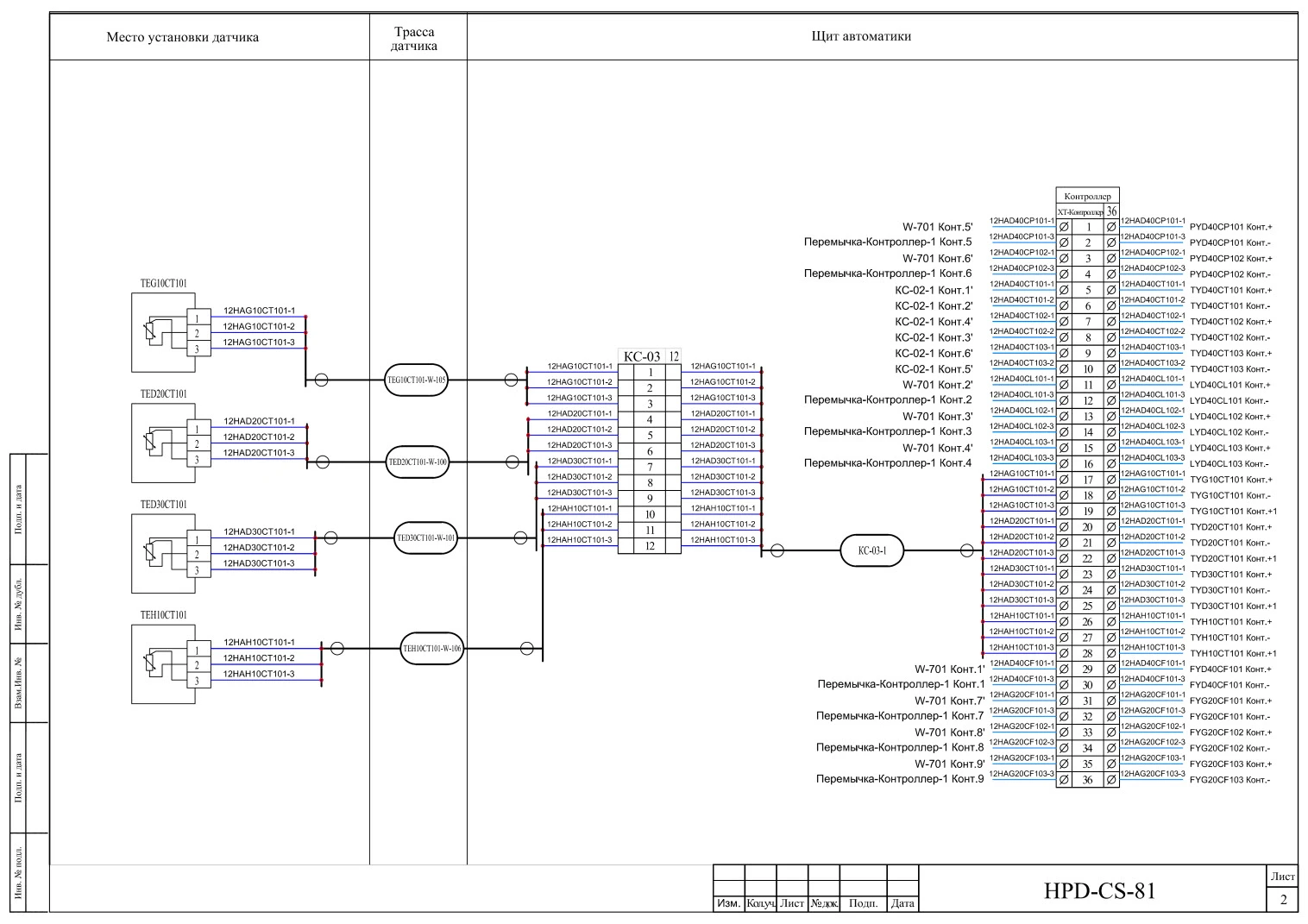

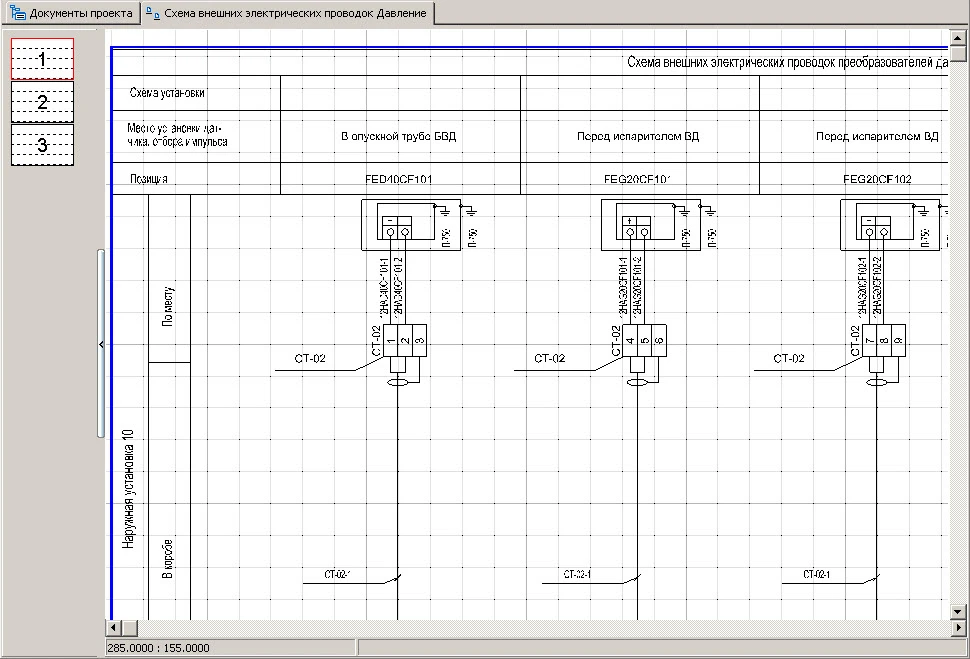

Графическая форма документа (ГФД) является удобным инструментом для автоматического/автоматизированного формирования графических документов. При этом сохраняется динамическая связь с моделью проекта: при изменении данных в ГФД происходит одновременное изменение соответствующих данных в модели проекта и наоборот.

С помощью инструментов ГФД можно осуществлять:

• автоматическую трассировку связей (например, при формировании схем подключения кабелей к рядам зажимов);
• перезагрузку графических блоков после изменения параметров элементов (например, после изменения количества уровней клеммы) или после редактирования графического блока;

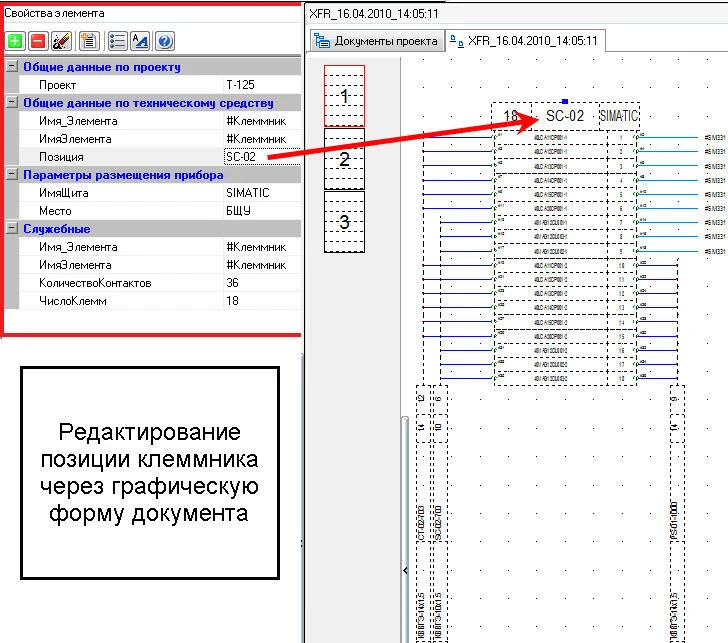

• редактирование модели проекта через графическую форму документа;
• экспорт в SchematiCS для дальнейшего редактирования или для сохранения документа в обычном формате AutoCAD и т.д.

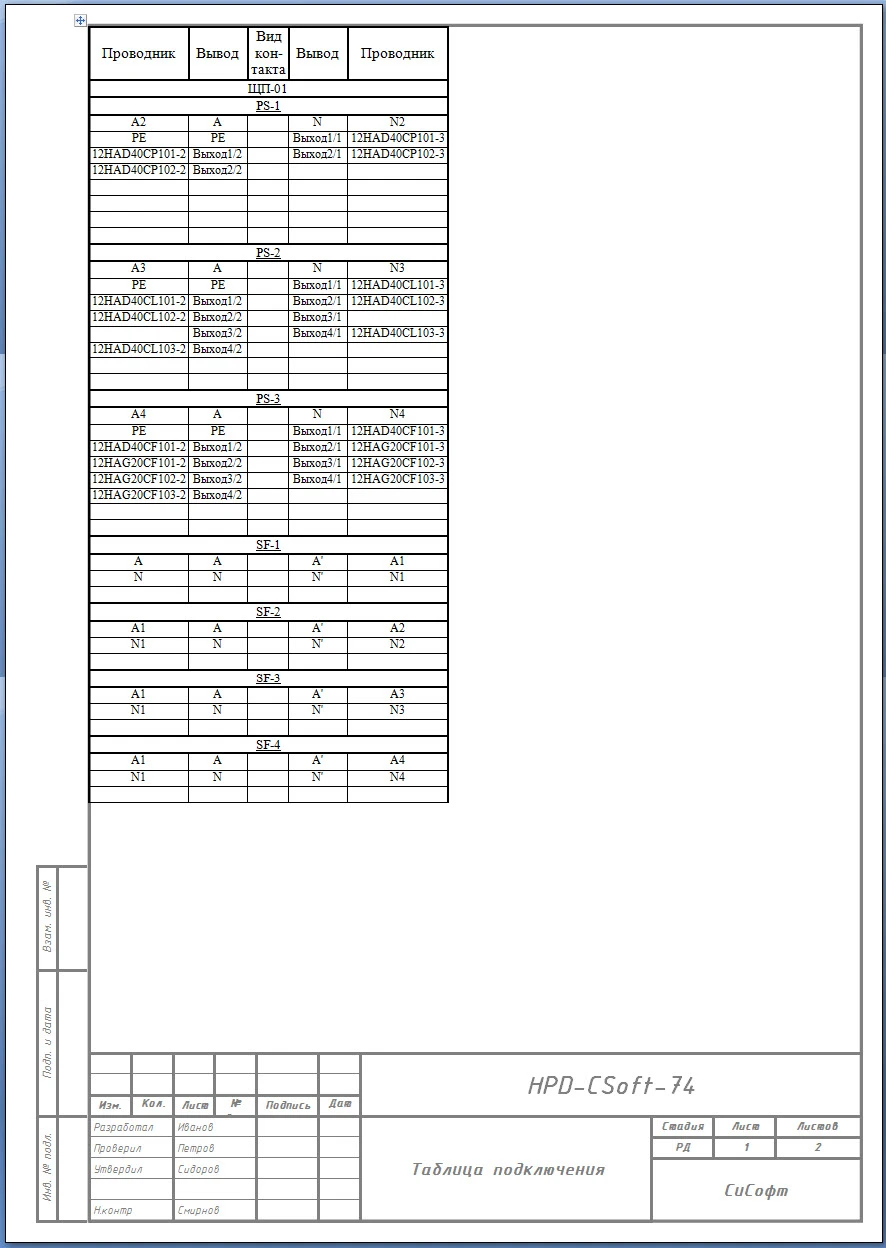

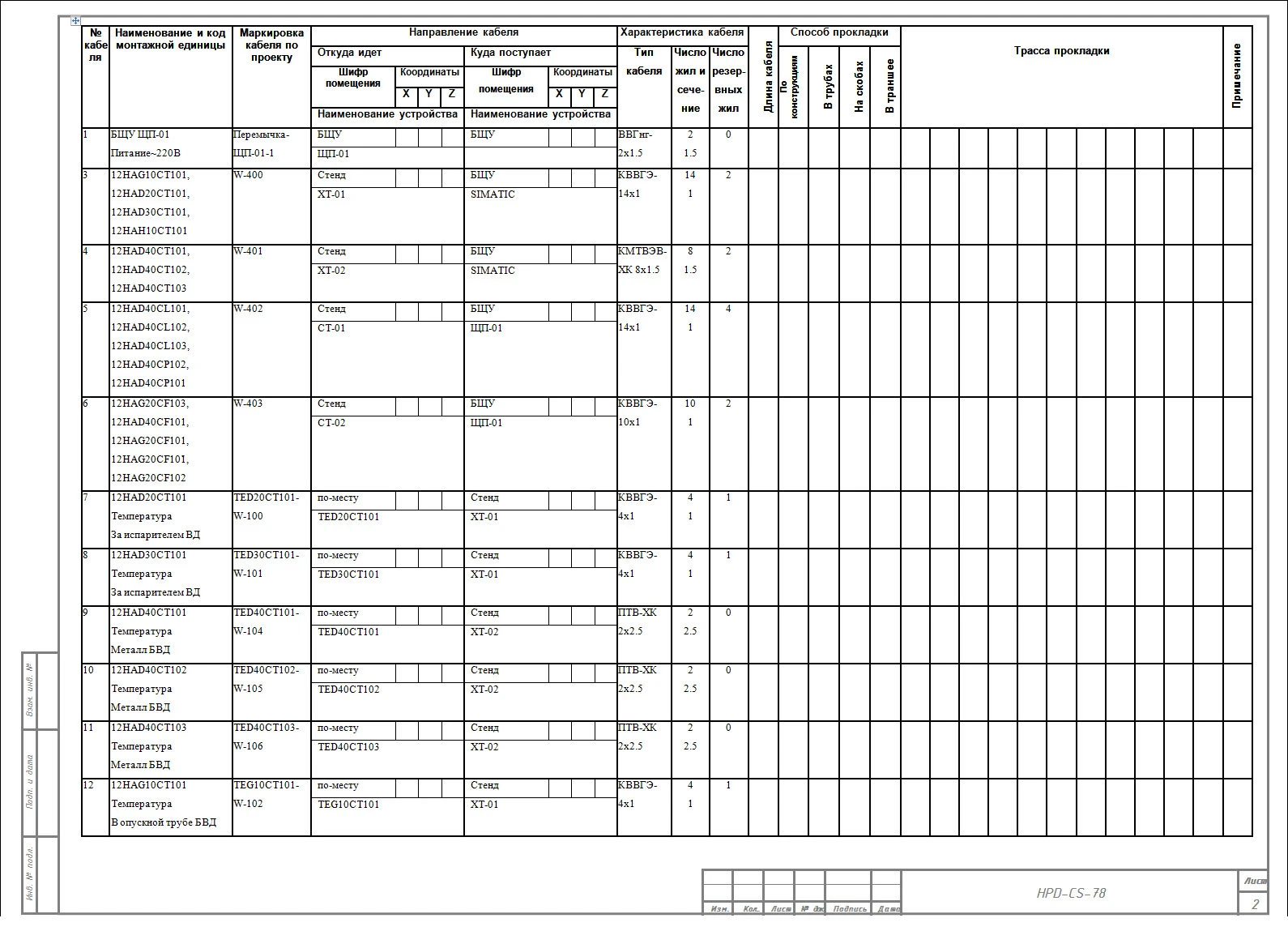

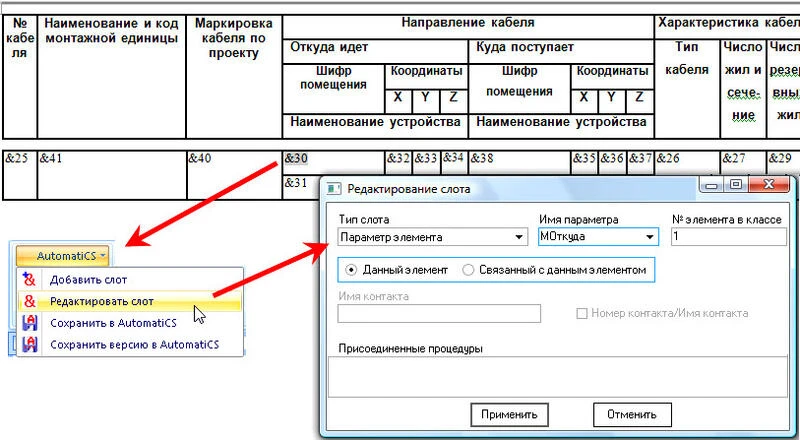

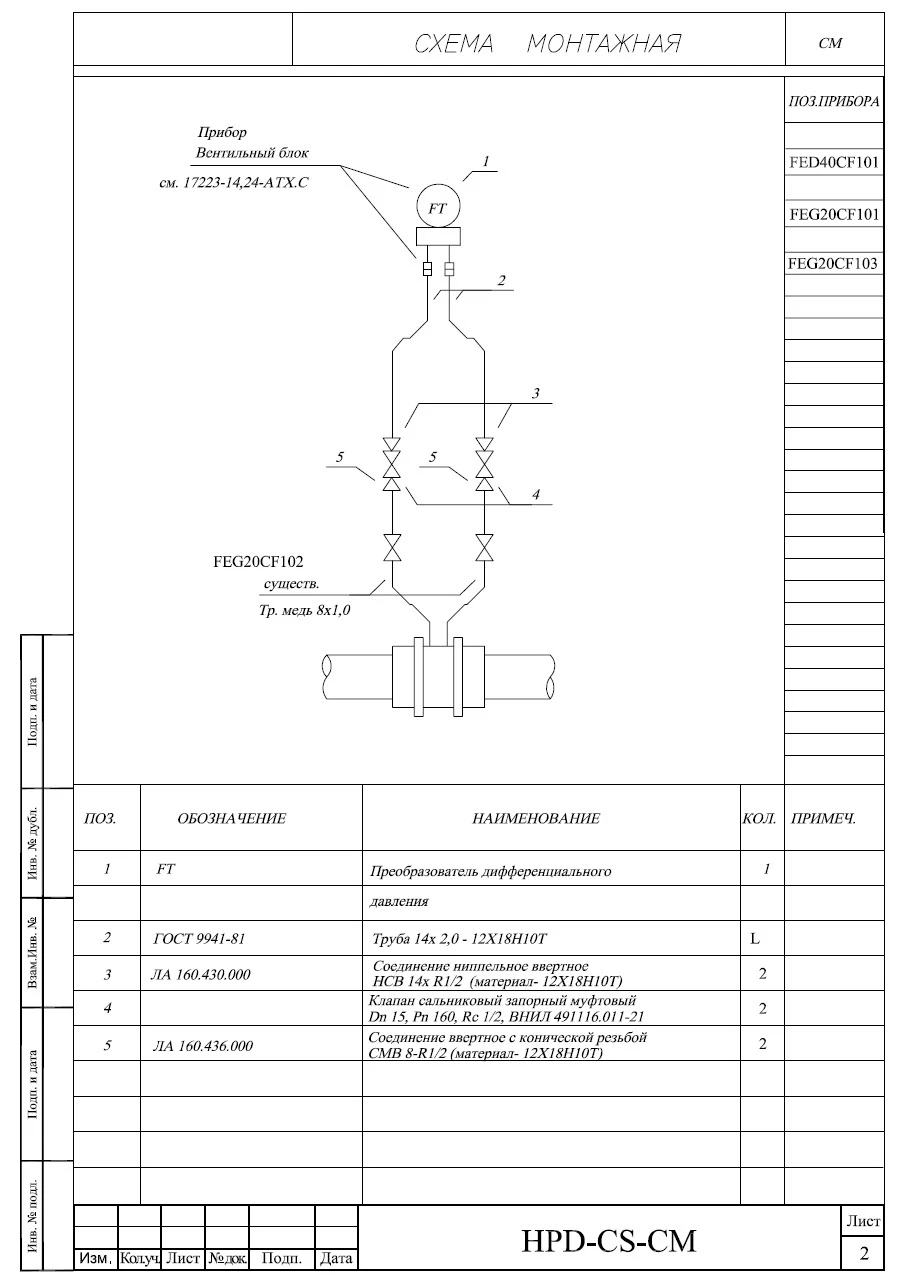

AutomatiCS 2011 позволяет получать проектные документы в любом виде благодаря гибкой системе настройки как графических, так и табличных шаблонов. При этом не требуются навыки программирования, все настройки выполняются в таких широко распространенных приложениях, как MS Word и AutoCAD, с помощью команд дополнительного меню AutomatiCS.

В поставку программного продукта входят примеры графических и табличных шаблонов документов. Кроме того, имеется набор так называемых базовых шаблонов, которые содержат только рамку и штамп в соответствии с российскими стандартами и являются своего рода заготовками для создания собственных шаблонов.
