CADLib Модель и Архив

от 44 300 ₽

CADLib Модель и Архив

от 44 300

Инновационный программный комплекс, объединяющий во взаимосвязанном информационном пространстве трехмерную модель действующего промышленного предприятия или объекта строительства, документацию, спецификацию и календарный план.

Направления: , Разработчик:

CADLib Модель и Архив — это инновационный программный комплекс, объединяющий во взаимосвязанном информационном пространстве трехмерную модель действующего промышленного предприятия или объекта строительства, документацию, спецификацию и календарный план.

Он создан одной из ведущих российских команд разработчиков САПР, которая разработала и продолжает совершенствовать линейку Model Studio CS. Вместе с этой командой работали партнеры CSoft Development, имеющие большой опыт взаимодействия как с проектными, инжиниринговыми, строительными организациями, так и с действующими заводами.

Программный комплекс реализован на базе СУБД Microsoft SQL Server и современных технологий .NET.

По функциональным возможностям это решение объединяет в себе три типа информационных систем: электронный архив, ГИС и мощнейший трехмерный визуализатор.

Электронный архив CADLib

В электронном архиве CADLib можно сохранять любые типы документов – чертежи, спецификации, пояснительные записки, письма, фотографии, сканированные изображения и многое другое. Документы хранятся в форматах Microsoft Word, Microsoft Excel, Microsoft Power Point, *.dwg (поддерживается платформами AutoCAD, nanoCAD и другими программными продуктами, работающими на основе этого формата), MicroStation DGN и многих других – как широко распространенных, так и малоизвестных. К тому же пользователь может по своему усмотрению расширить количество типов документов и число поддерживаемых форматов – для этого достаточно зарегистрировать их в системе.

Система обеспечивает пользователя современным, легким и удобным инструментарием для выполнения необходимых действий над документами: регистрации и учета, оперативного поиска, управляемого и контролируемого доступа к просмотру и редактированию документов и информации о них. Доступны интеграция со смежными приложениями, ввод и вывод информации о документах, автоматическое формирование новых документов и отчетов на основе уже хранящейся информации, управляемый коллективный доступ к базе документов, работа в географически распределенном режиме на базе нескольких серверов CADLib Модель и Архив.

К традиционным функциям электронного архива, то есть к возможности накапливать и систематизировать документы долговременного хранения, осуществлять их поиск, CADLib Модель и Архив добавляет еще и связь с объектами строительства или эксплуатации и календарным планом.

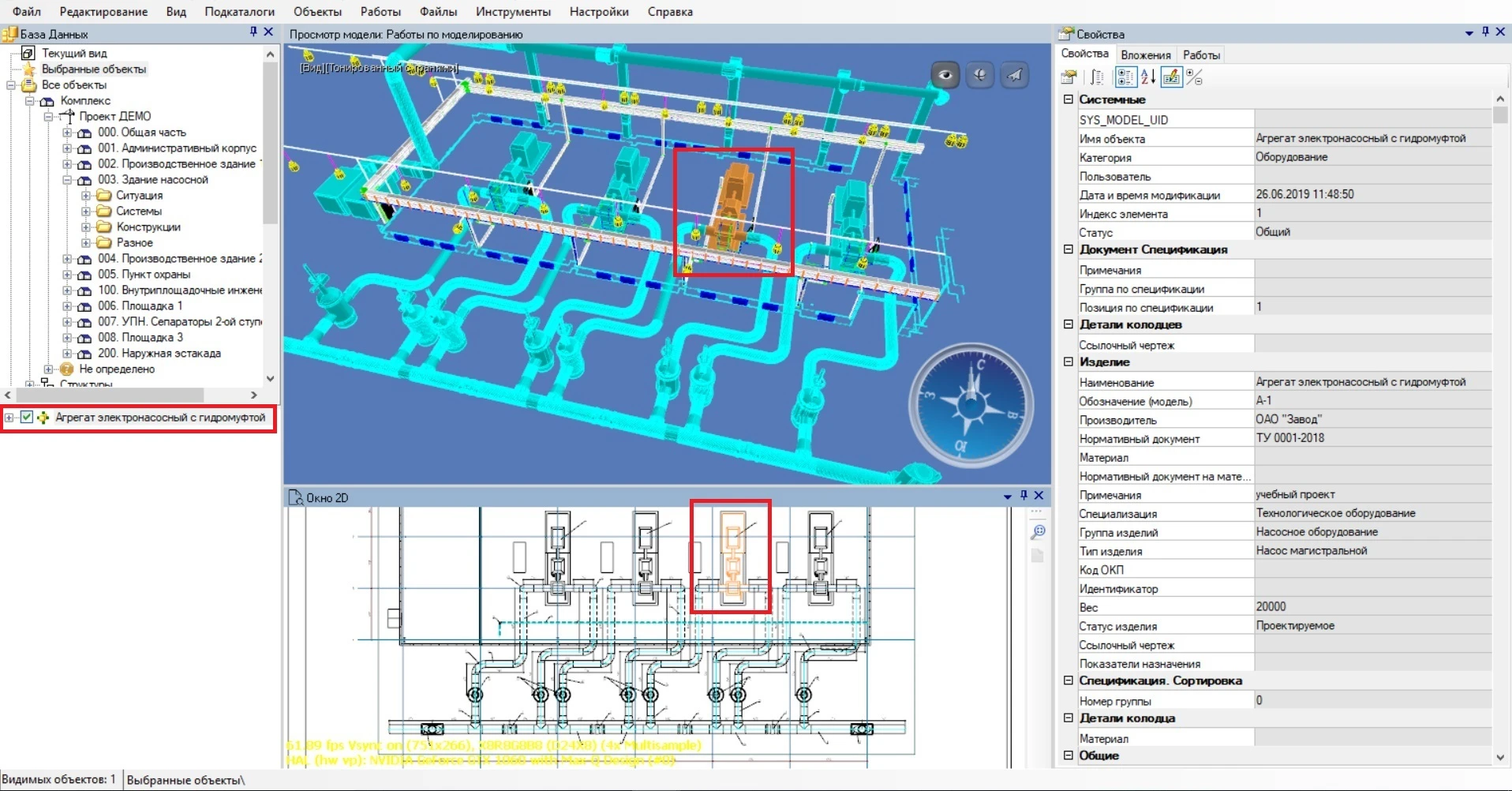

Выбрав документ в электронном архиве, пользователь может получить информацию о связанных объектах виртуальной модели

Возможность увязки электронного архива с виртуальной моделью открывает пользователям беспрецедентные технические возможности, при этом CADLib Модель и Архив кардинально отличается от других электронных архивов тем, что не требует крупных капиталовложений для своего создания и поддержки в рабочем состоянии. Благодаря этой особенности CADLib Модель и Архив прекрасно подходит для хранения информации о проектах, реализуемых строительными компаниями, а также информации служб эксплуатации действующих производств.

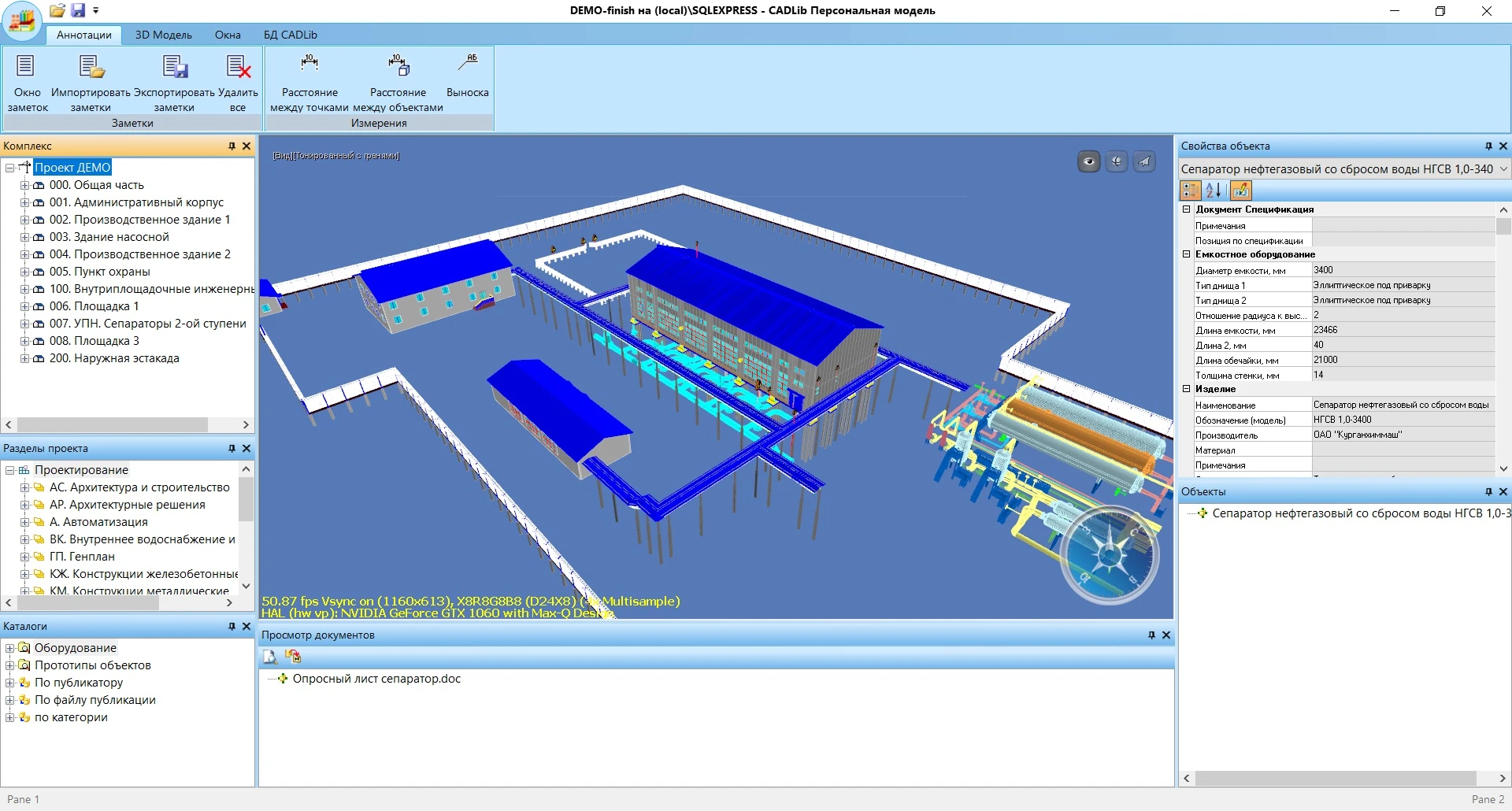

Виртуальная модель CADLib

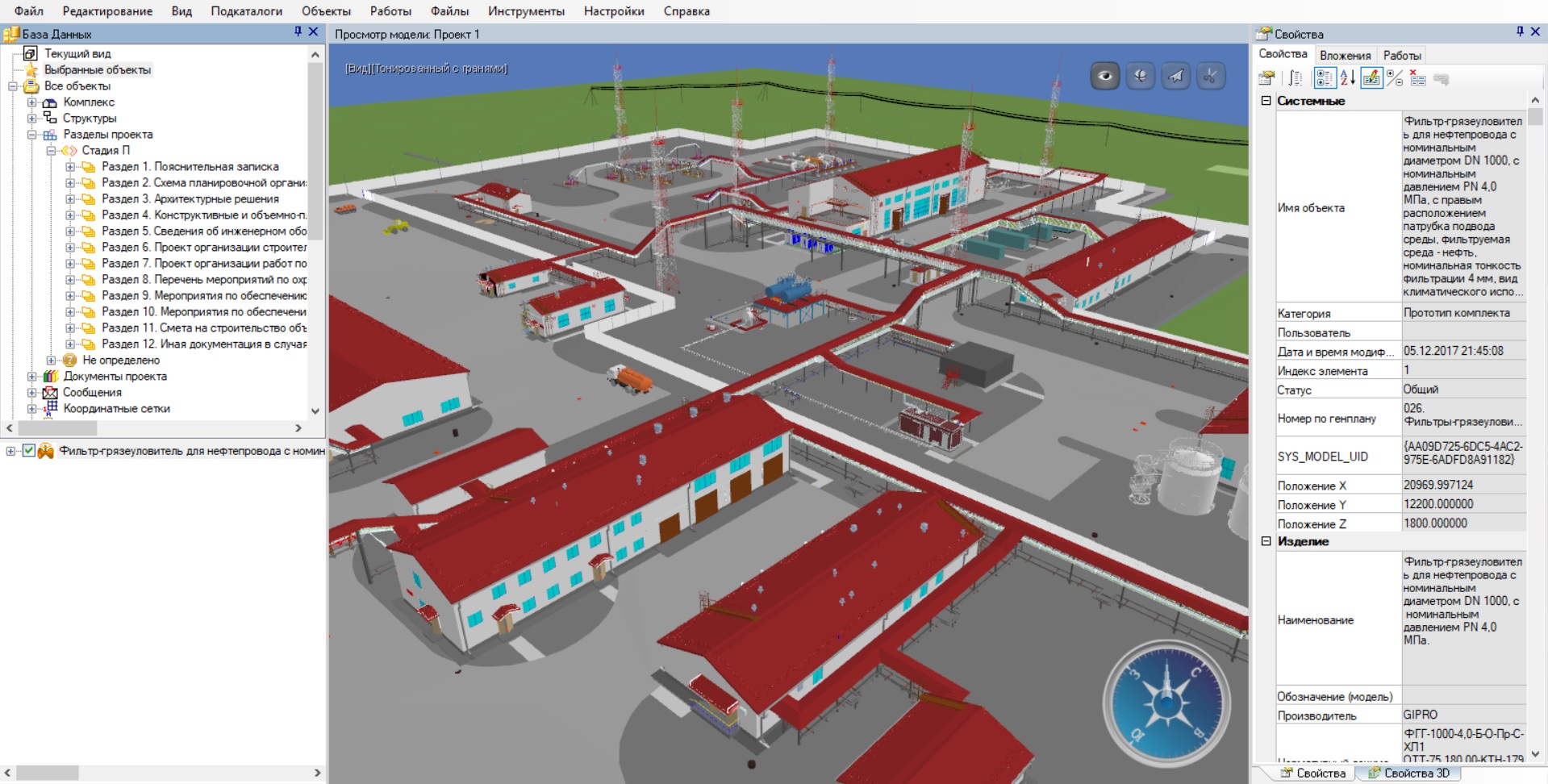

Комплексные виртуальные трехмерные модели CADLib Модель и Архив могут отображать любые типы объектов: архитектурно-строительные конструкции, технологическое, электротехническое, санитарно-техническое и другое оборудование, системы трубопроводов, кабельное хозяйство и иные объекты, относящиеся к любым типам систем (технология, водоснабжение, водоотведение, вентиляция, отопление, газоснабжение, электроснабжение и т.п.).

CADLib Модель и Архив включает все необходимое для удобной навигации по модели: реализованы режимы обзора окружающего виртуального мира, полета в виртуальном пространстве, осмотра выбранного объекта, а также удобные функции ограничения просматриваемых частей модели. Визуализационные и навигационные возможности CADLib Модель и Архив разрабатывались с использованием передовых технологий, задействованных при разработке игр, – разумеется, с учетом особенностей применения таких технологий для больших САПРовских моделей.

Способность обрабатывать огромные объемы данных обеспечивается особыми сверхпродуктивными алгоритмами, которые осуществляют динамическую порционную загрузку модели из базы данных и динамическую обработку объектов за пределами сцены. Эти алгоритмы также разработаны специалистами CSoft Development.

Магистральная компрессорная станция газотранспортной системы состоит из более чем 150 тысяч объектов сложной твердотельной графики с набором атрибутивной информации

Возможности системы превосходят стандартные возможности вьюеров для больших САПР-моделей: объединение технологии визуализации с технологиями хранения виртуальной модели в базе данных под управлением СУБД Microsoft SQL Server обеспечило синергетический эффект.

Хранение модели в базе данных осуществляется пообъектно – до сих пор подобный способ поддерживали лишь немногие дорогостоящие системы. Пообъектный доступ к информации позволяет путем простого выбора получить все сведения об объекте (наименование, марка, производитель, материал, вес и т.д.). Для получения информации достаточно щелкнуть на объекте модели и просмотреть свойства. Кроме того, пообъектное хранение позволяет загружать и показывать модель не только целиком, но и в сокращенном варианте – исходя из заданных критериев.

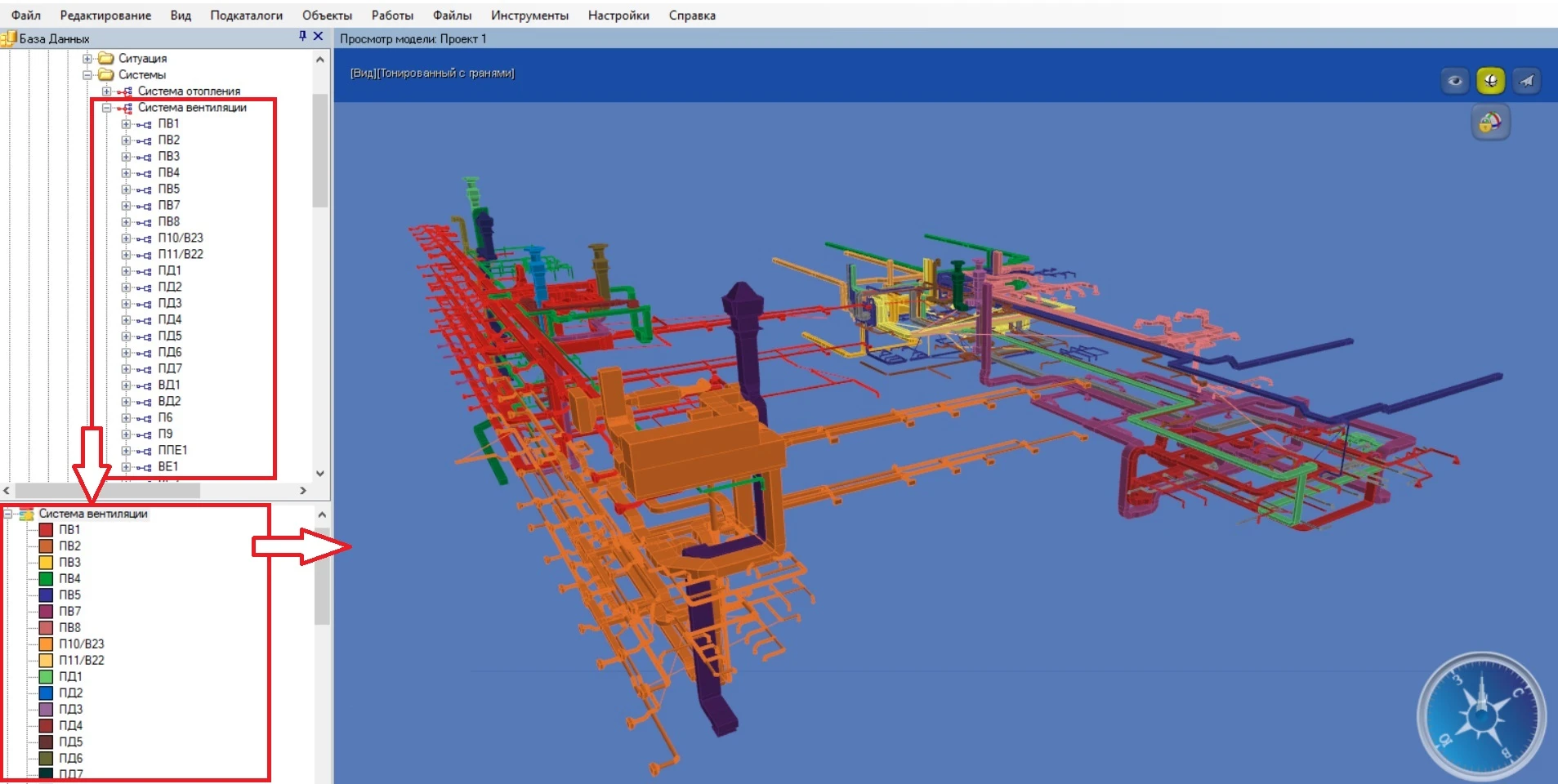

Возможность отображения части модели в CADLib Модель и Архив. Представлены только системы отопления и вентиляции цеха

Использование СУБД Microsoft SQL Server как средства хранения информации предоставляет пользователю CADLib Модель и Архив еще один инструмент – виртуальную спецификацию. Инструменты работы с виртуальной спецификацией, входящие в состав CADLib Модель и Архив, дают беспрецедентные возможности: пользователь системы может в любой момент оперативно и легко (одним щелчком мыши) получить ограниченную спецификацию по заданным критериям. Широкие возможности работы с виртуальной спецификацией позволяют аккумулировать, сортировать и обрабатывать массивы данных как по отдельной части проекта, так и по всему объекту в целом.

Режим работы со спецификацией виртуальной модели позволяет оперативно получать необходимую информацию

Пользователю, работающему с виртуальной моделью CADLib Модель и Архив, доступны не только данные о модели, но и связанные документы. Чтобы получить информацию обо всех документах, связанных с объектом, требуется лишь выбрать объект модели и просмотреть его свойства. Таким образом, по документу можно найти связанную модель, а по модели – связанные документы.

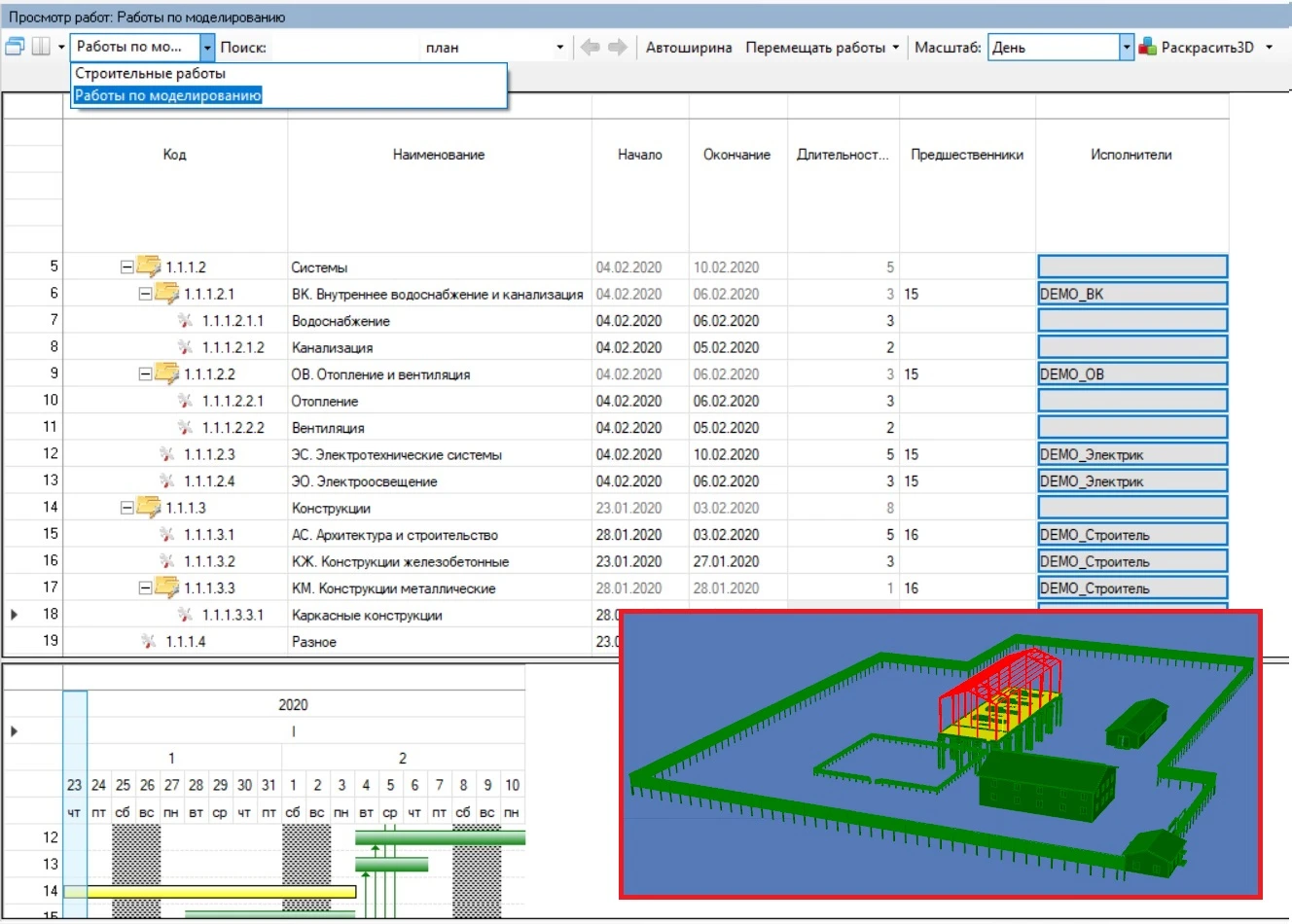

CADLib Модель и Архив оснащен хорошим функционалом для работы с календарным планом. Этот функционал позволяет создавать и редактировать работы и задачи, назначать им сроки исполнения, автоматически отображать диаграмму Ганта и увязывать все это с объектами модели. Для обмена информацией с другими системами предусмотрены соответствующие интерфейсы – например, с Oracle Primavera.

CADLib Модель и Архив позволяет пользователям увязать трехмерную модель с календарным планом и использовать эту информацию для визуализации и управления проектами

Многопользовательская работа в СADLib Модель и Архив

CADLib Модель и Архив – многопользовательская система во всех смыслах этого слова: здесь не только поддерживается коллективный доступ к данным модели и документам, но и обеспечено коллективное присутствие в виртуальном пространстве модели.

Каждый пользователь, находящийся в виртуальной модели, видит всех других пользователей, пребывающих в том же виртуальном пространстве. Коллективное присутствие позволяет получить в виде бонуса возможность проводить обучение, квалификационные тренинги по поведению на объекте при штатных и нештатных ситуациях, а также делает возможным иное применение системы CADLib Модель и Архив.

Многопользовательское присутствие в виртуальной трехмерной модели

CADLib Модель и Архив открывает пользователям беспрецедентно легкий доступ к информации во всех ее формах, а также позволяет сократить сроки формирования комплектов исполнительной и другой документации, представляемой заказчику. Как следствие, сокращаются расходы на строительство.

Использование программного комплекса CADLib Модель и Архив в процессе эксплуатации промышленного предприятия позволяет существенно автоматизировать работу служб ОКС (отдела капитального строительства), главного энергетика, основного производства, вести базу инвентаризации оборудования и прочего имущества и, что самое важное, обеспечивает легкий доступ к информации всем пользователям, имеющим соответствующие права.

CADLib Модель и Архив – это система, объединяющая модель и архив вашего производства в единое целое, что делает предприятие более конкурентоспособным. Производство становится более управляемым и безопасным, его «тылы» – более надежными. Возможно, именно благодаря этому вы получите решающие конкурентные преимущества.

Что нового

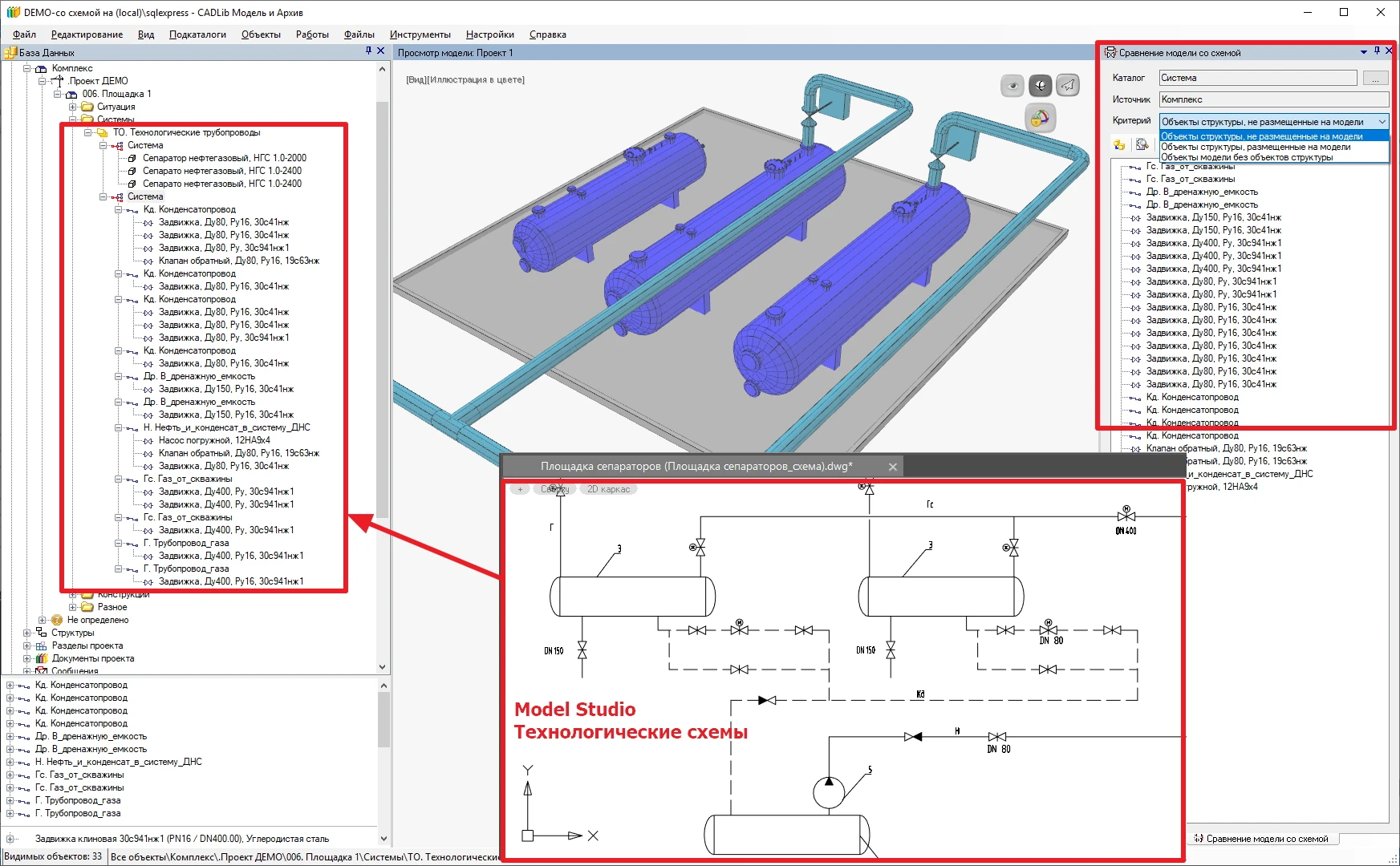

Интеграция с Model Studio CS Технологические схемы

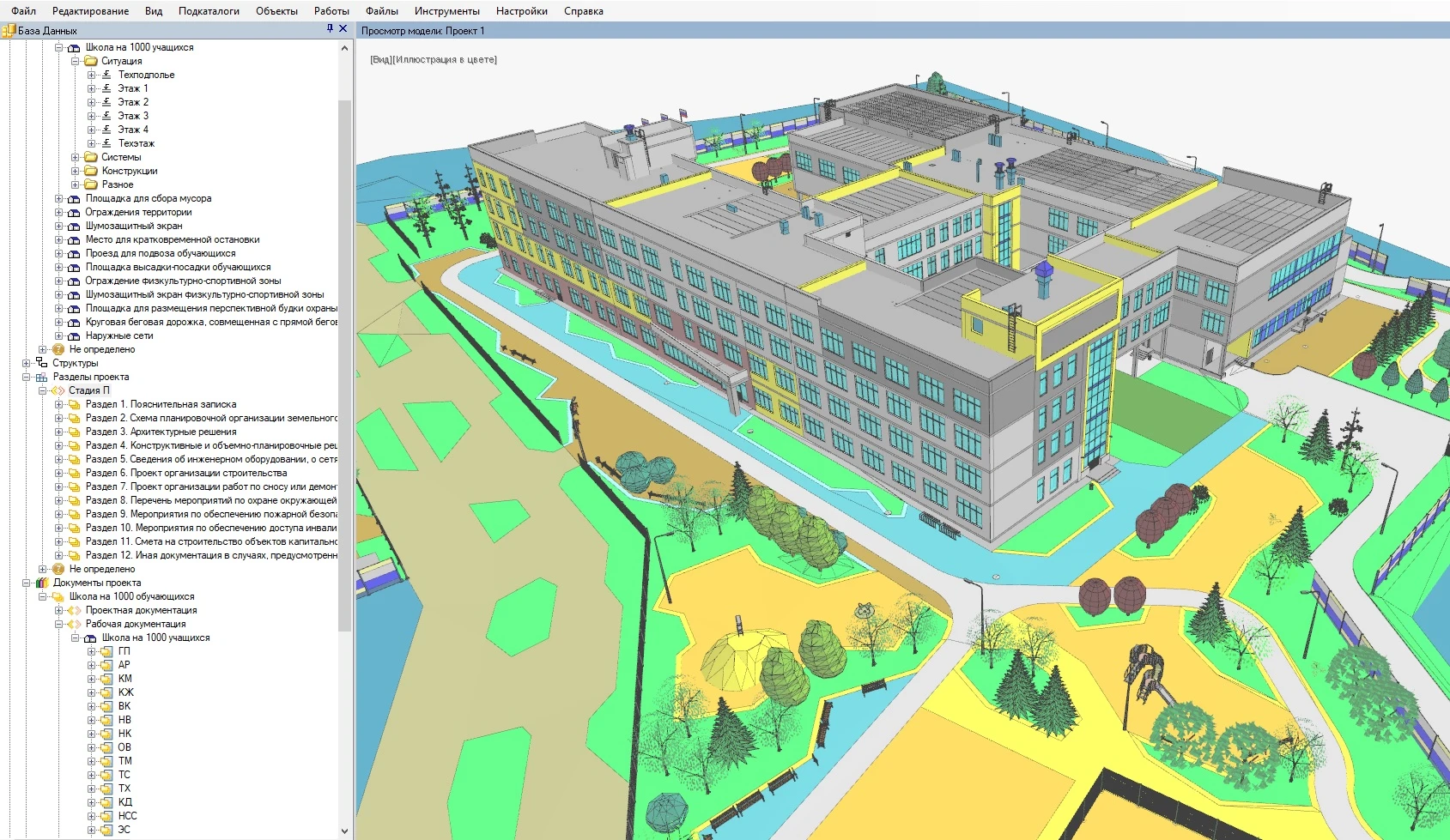

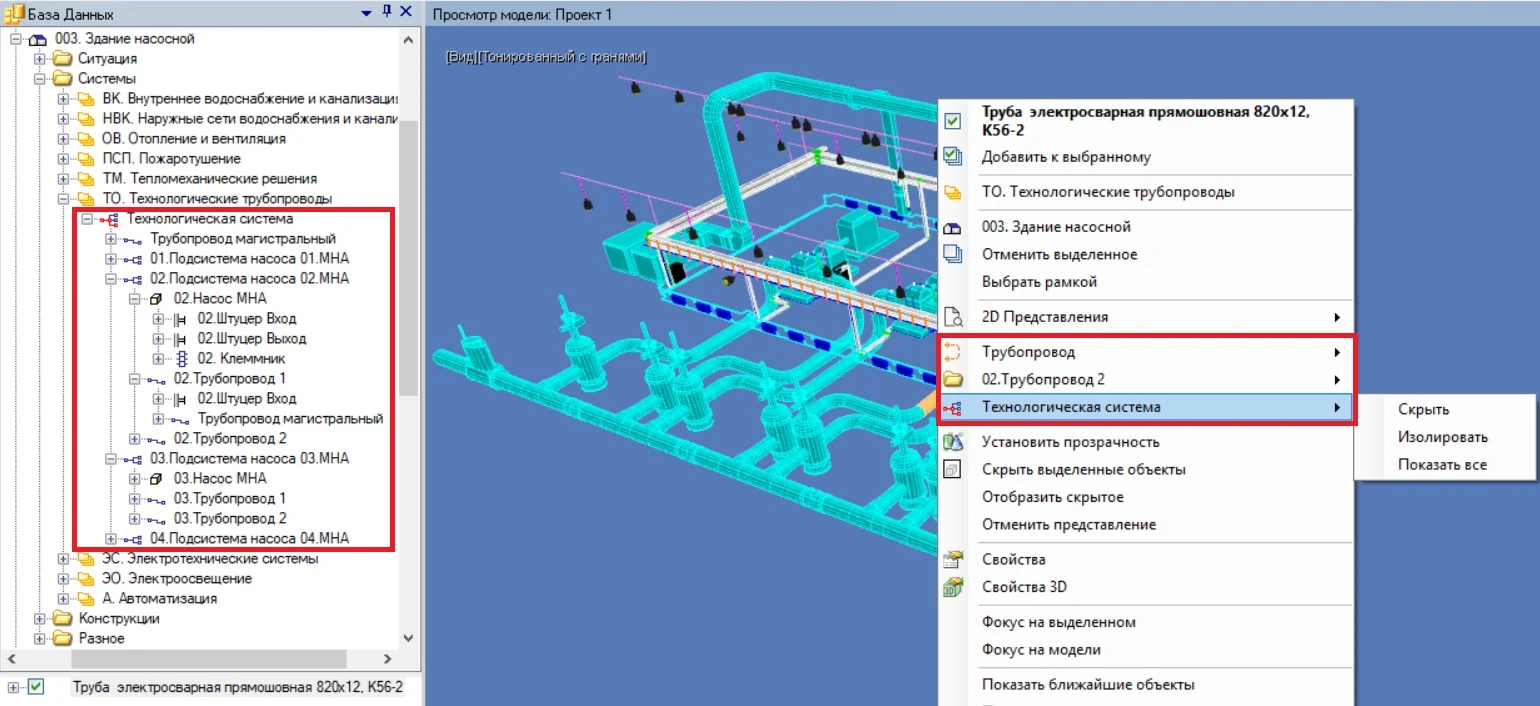

Инструменты иерархии в CADLib Модель и Архив позволяют проработать структуру для строительных объектов как гражданского, так и промышленного назначения. Кроме того, при комплексной работе в Model Studio CS и использовании программного продукта Model Studio CS Технологические схемы такая структура формируется автоматически на основании данных технологической схемы, а затем с ее помощью осуществляется подбор оборудования в Model Studio CS Трубопроводы. В базе данных проекта в CADLib Модель и Архив разработан инструмент, позволяющий проводить проверку соответствия объектов модели объектам схемы.

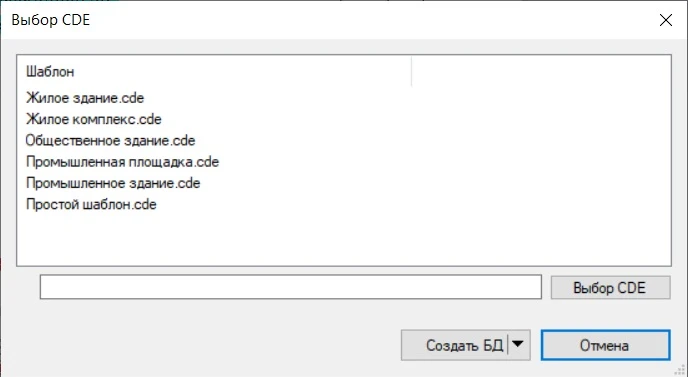

Использование шаблонов для создания базы
Дополнительным удобством для администраторов проекта и BIM-менеджеров является возможность использования шаблонов при формировании новой базы. В качестве шаблона используется файл CDE, который можно создать на основе существующей базы данных. В комплект поставки входят шаблоны промышленных площадок и гражданского здания, в каждом из которых заданы иерархии разделов проектной документации по Постановлению № 87.

Добавление параметров к импортируемым объектам

При импорте объектов базы данных из файла CDE используется инструмент, позволяющий добавить к выбранным объектам (как к корневым, так и к дочерним) новые параметры, например, дату импорта или номер версии импортируемой базы.

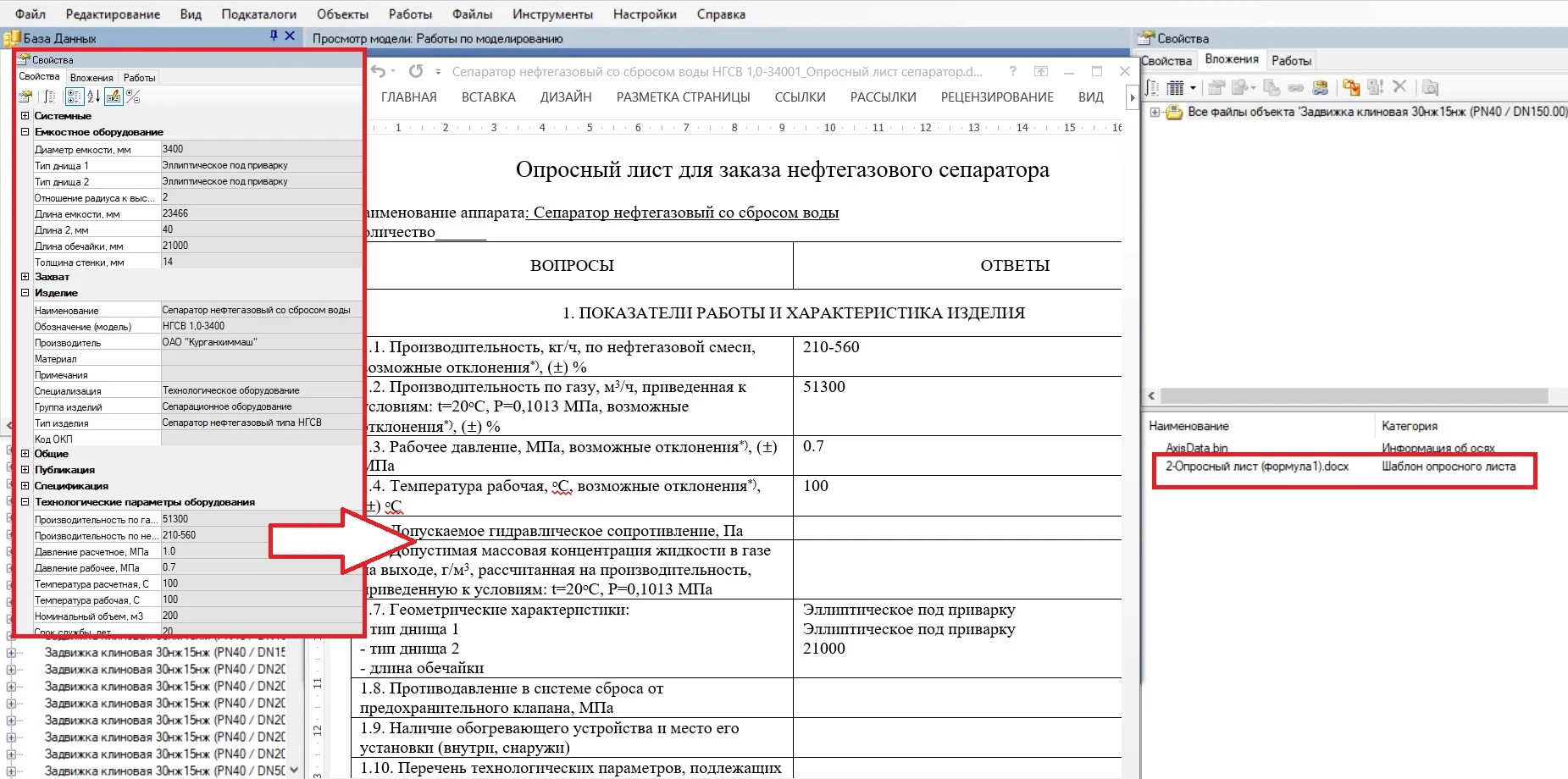

Формирование опросных листов

Проектировщики оценят новый инструмент, позволяющий автоматически формировать опросные листы для выделенных объектов. В зависимости от той информации, которая должна быть передана в опросный лист, создается шаблон листа на основе атрибутов объектов, и на его основе компонуются опросные листы выбранных объектов.

CADLib Модель и Архив предлагает множество новых возможностей управления процессом проектирования и информационно-аналитической поддержки.

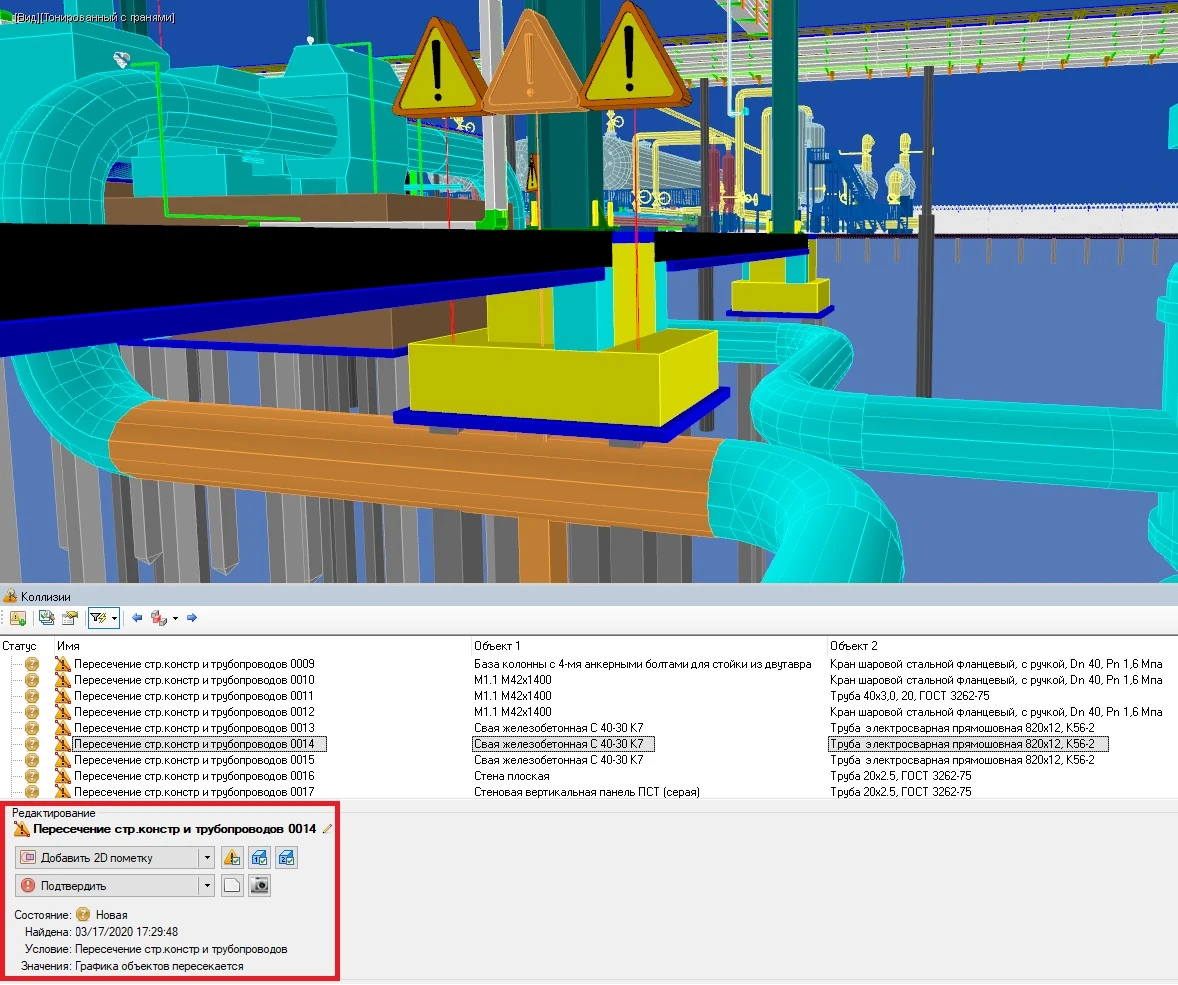

  • Появилась возможность выполнять проверку общей 3D-модели на наличие ошибок. При создании выборки 3D-объектов можно обращаться к структурным объектам, а также выбирать поверхности и их слои. К существующему поиску пересечений объектов и проверке минимального расстояния между объектами добавлена возможность проверки расстояний объектов по вертикали до поверхности, реализована проверка наличия объектов, относящихся к выбранному.
  • Поддерживается круговой тип координатных осей, предназначенный для резервуаров и других объектов.

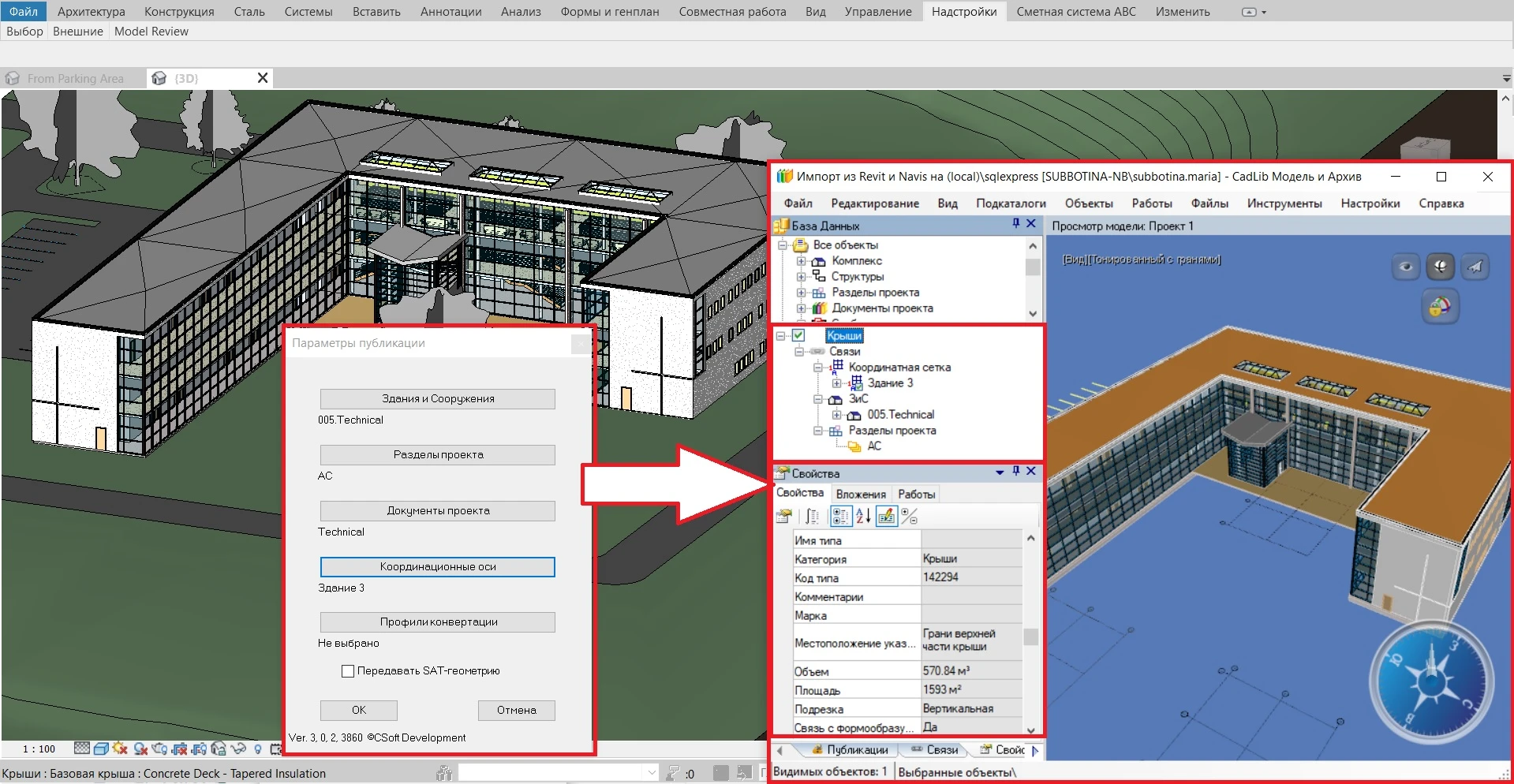

  • Появился отдельный плагин, осуществляющий прямую передачу информации из Autodesk Revit в CADLib Модель и Архив.
  • Разработан инструмент оптимизации сеток 3D-моделей.
  • Расширена структура зданий и сооружений. Появились такие разделы, как система, подсистема, оборудование, линия.
  • Появилась возможность ограничения доступа пользователей по структуре зданий и сооружений, к разделам и документам проекта.
  • Разработан инструмент экспорта в 3D PDF.
  • Разработан сжатый формат DWZ, позволяющий значительно сократить объем трафика по сети.
  • Добавлены инструменты для связи с TDMS.
  • Реализована поддержка формата XPGX.

Преимущества

Что отличает Model Studio CS от других продуктов аналогов

Удобная сре­да проектирования

Model Studio CS — это одна программа, одна среда проектирования, не разделенная модулями или промежуточными файлами. Это единое решение, работающее с единой целостной моделью проекта непосредственно в среде nanoCAD (отечественное ПО) / AutoCAD (зарубежный аналог).

Model Studio CS предлагает по-настоящему комфортный рабочий интерфейс, включающий максимально возможное пространство для обзора графики, оптимальное расположение панелей и меню, множество динамических подсказок и прекрасные инструменты проектирования.

Интерфейс продуман и прост, все на русском языке, все настройки выполнены заранее, так что от пользователя требуется только установить программу — и можно сразу же приступать к работе.

База дан­ных обо­ру­до­ва­ния, изде­лий и материалов

Model Studio CS оснащен прекрасными средствами поиска и навигации в базе данных, инструментами выбора и размещения объектов на модели.

Стандартная библиотека поставляемая в составе дистрибутива включает:

  • оборудование;
  • детали трубопроводов и арматуру;
  • опоры трубопроводов;
  • детали уплотнения (прокладки и т.д.);
  • детали крепления (болты, гайки и т.д.);
  • строительные и металлоконструкции (площадки обслуживания, лестницы, стремянки, сортамент металлопроката, кабельные конструкции, консоли, эстакады, стены, колонны, фундаменты, бетонные и металлические ограждения).

Обнов­ле­ние базы дан­ных через Интернет

Базы данных оборудования, изделий и материалов регулярно обновляются. Каждый легальный пользователь Model Studio CS может активировать доступ к web-серверу и таким образом получить доступ ко всем элементам базы.

На web-сервере доступны пополнения всех стандартных библиотек, а также дополнительные библиотеки не входящие в стандартную поставку:

  • Дополнительное оборудование
  • Дополнительные детали трубопроводов и арматура
  • Дополнительные опоры трубопроводов
  • Дополнительные детали крепления
  • Дополнительные детали уплотнения
  • Дополнительные строительные и металлоконструкции
  • Энергетическое оборудование
  • Элементы озеленения.

Интегра­ция с доку­ментооборотом

Программа легко настраивается на работу с TDMSAutodesk Vault или любой другой системой технического документооборота, которая может хранить и отображать DWG-файлы.

Model Studio CS — это решение без промежуточных файлов, без непонятных и вредных для комплексного проектирования промежуточных транспортных форматов, поэтому интеграция с системами документооборота происходит быстро и просто.

Работайте с коллегами в одной информационной среде проектирования. Интегрируйтесь с документооборотом. Сделайте свою работу эффективной с помощью Model Studio CS.

Интеро­пе­ра­бель­ность с любы­ми BIM-моделями

Model Studio CS имеет встроенные средства импорта и экспорта данных:

  • качественный и надежный импорт/экспорт BIM-моделей из других систем на базе формата IFC;
  • совместимость с любыми моделями в формате DWG;
  • прямая публикация BIM-моделей из Autodesk Revit, Autodesk Inventor, Autodesk Navisworks, Renga в центральную базу данных проекта CAD;
  • импорт из Intergraph Smart3D через SAT и CSV;

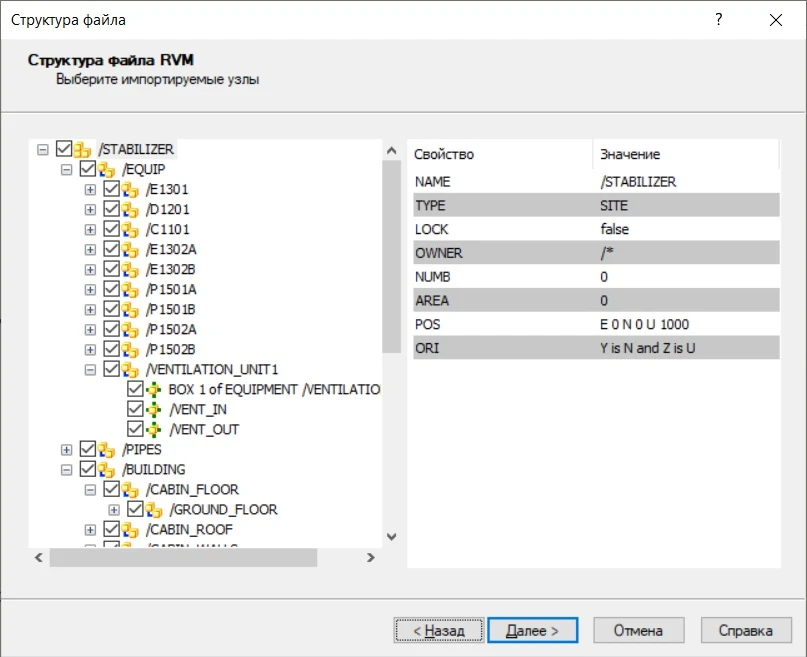

  • импорт из AVEVA PDMS через RVM и ATT;
  • импорт данных из CREDO Геология (XPG), ЛИРА, SCAD, СТАРТ, CPipe;
  • другое ПО…

Поддерж­ка формата IFC

Model Studio CS имеет встроенные средства для поддержки файлов формата IFC:

  • гибкая настройка профилей экспорта для передачи BIM-модели Model Studio CS в формат IFC;
  • универсальная настройка профилей экспорта BIM-моделей из IFC в Model Studio CS;
  • интерфейс пользователя для отображения объектной структуры файла IFC и сопоставляемые параметры модели Model Studio CS;
  • мэппинг параметров BIM-модели Model Studio CS и IFC при импорте/экспорте IFC;
  • функционал передачи твердотельной параметрической графики объектов BIM-модели Model Studio CS в графическое представление IFC;
  • поддержка сохранения иерархической структуры проекта BIM-модели Model Studio CS в иерархическую структуру IFC;
  • поддержка импорта и экспорта BIM-моделей в формате IFC 2×3, IFC4.

Легкий пере­ход с 2D на 3D проектирование

Уникальные средства быстрого перехода от двумерного представления к трехмерному позволяют выполнять проект на привычном плоском плане (2D), переключаясь в трехмерный вид (3D) одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.

Полно­цен­ное решение

В отличие от других решений, Model Studio CS не потребует докупать средства оформления, программы для проверки коллизий и прочие полезные дополнения «в нагрузку».

Рабочее место, где установлена программа, уже оснащено всем необходимым для проектирования: средствами трехмерного моделирования, проверки коллизий, подготовки расчетной модели, генерации чертежей и спецификаций, а также инструментами автоматического образмеривания, простановки позиций и надписывания. Все это входит в стоимость программы.

Исполь­зуй­те на всех стадиях

Model Studio CS выгодно отличается от конкурентов еще и тем, что может использоваться на всех стадиях проектирования.

Быстрые алгоритмы, сверхскоростные возможности расчета и оформления, работа с планом идеально подходят для ранних стадий проекта, когда остается еще много неопределенностей — например, при подготовке к тендерам с использованием приблизительного рельефа, при проектировании «с колес», когда от заказчика поступает множество изменений. Другие программные средства таких возможностей не предоставляют.

Безусловно, будут востребованы трехмерный эскиз трубопровода и возможность его документировать.

Model Studio CS — это цельная программа, работающая по принципу «Установи и работай»!

Model Studio CS луч­ше зару­беж­ных аналогов

Model Studio CS превосходит зарубежные аналоги прежде всего тем, что изначально ориентирован на российского пользователя и на отечественные нормы и стандарты.

Зарубежные аналоги, как правило, требуют установки дополнительных средств русификации, документация переводится неполно. Вся прочая адаптация происходит с огромными задержками и далеко не всегда на должном уровне. У зарубежных аналогов поддержка российских стандартов практически не осуществляется или осуществляется в ограниченном режиме.

В Model Studio CS всё на русском языке — и интерфейс, и комплект документации. Техническая поддержка предоставляется российскими специалистами, ранее работавшими инженерами в проектных организациях.

Библиотека оборудования, изделий и материалов включает продукцию ведущих предприятий России, Украины, Беларуси, а также многих всемирно известных производителей.

Стоимость Model Studio CS много ниже стоимости зарубежных аналогов, при этом его возможности шире, а функционал проработан лучше.

Приобретая Model Studio CS, вы не перечисляете деньги за рубеж, а оставляете их в российской экономике. Вы помогаете нашим разработчикам. Вы вкладываете в будущее своей страны.

Системные требования

Аппаратное обеспечение

  • Процессор Intel Core i5 (минимум).
  • Монитор 1024×768 True Color.
  • CD-ROM для установки программы.
  • Видеокарта, поддерживающая стандарты Windows.
  • Мышь или другие устройства указания, поддерживаемые операционной системой.
  • Оперативная память — 8 Гб (рекомендуется), 4 Гб (минимум).
  • Свободное место на жестком диске — 4 Гб (минимум).

Программное обеспечение

  • Операционная система Windows 7 (32-bit, 64-bit), Windows 8 (32-bit, 64-bit), Windows 10 (32-bit, 64-bit).
  • Microsoft Internet Explorer.
+
