Портальное решение CADLib Веб-сервер предназначено для удаленного доступа к BIM-моделям с целью получения и проверки информации из базы данных проекта, анализа инженерных данных и проведения экспертизы.

Портальное решение CADLib Веб-сервер предназначено для удаленного доступа к BIM-моделям с целью получения и проверки информации из базы данных проекта, анализа инженерных данных и проведения экспертизы. CADLib Веб-сервер не требует установки или лицензии и работает через веб-браузеры на любых устройствах. Для подключения к базе данных проекта необходимы логин и пароль.

CADLib Веб-сервер предоставляет каждому пользователю следующие возможности:

  • просмотр 3D-объектов проекта с использованием иерархии зданий, разделов;
  • просмотр атрибутивной информации объектов базы данных;
  • просмотр 2D-документации, привязанной к объектам базы данных;
  • анализ обнаруженных коллизий;

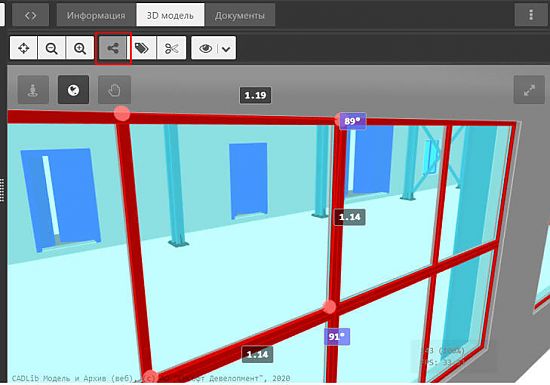

  • выполнение измерений;
  • выполнение сечений 3D-модели по осям X, Y, Z;
  • добавление замечаний и информации от проверяющего.

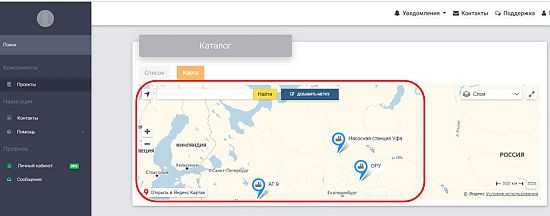

Единое хранилище и универсальный доступ

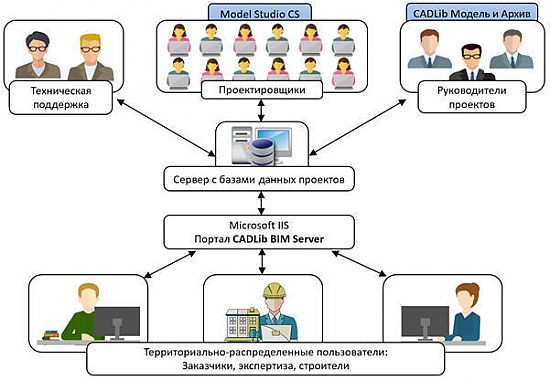

При использовании решения CADLib Веб-сервер на сервере организации создается база данных проекта. Для работы с BIM-моделью пользователи (администраторы базы данных, проектировщики, руководители) подключаются к этой базе со своих рабочих мест с помощью Model Studio CS или CADLib Модель и Архив.

Технология Model Studio CS объединяет данные различных инженерных специальностей в общую информационную модель объекта строительства или промышленного предприятия.

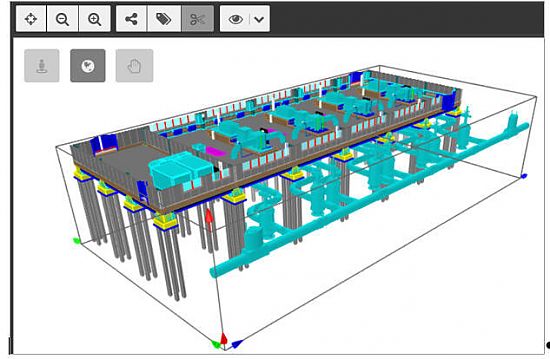

Визуализация модели и структуры проекта

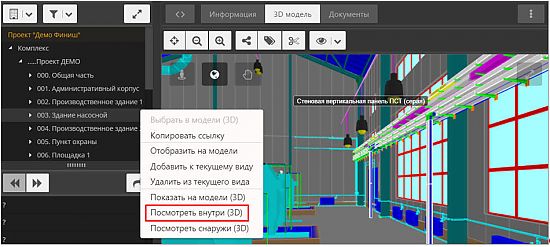

CADLib Веб-сервер включает все необходимое для удобной навигации по модели: реализованы режимы обзора окружающего виртуального мира, полета в виртуальном пространстве, осмотра выбранного объекта, а также удобные функции ограничения просматриваемых частей модели.

Работа с любыми инженерными данными

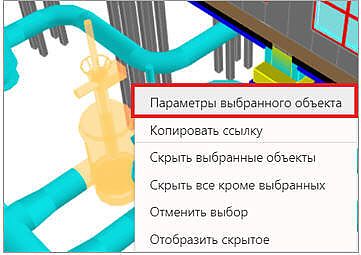

Хранение модели в базе данных осуществляется пообъектно. Пообъектный доступ к информации позволяет путем простого выбора получить все сведения об объекте (наименование, марка, производитель, материал, вес и т.д.). Для получения информации достаточно щелкнуть на объекте модели и просмотреть свойства.

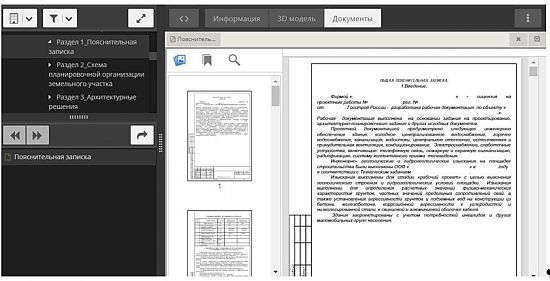

Для просмотра файлов поддерживаемых браузером форматов (например, PDF) щелкните по имени файла. После этого активируется раздел Документы, и в нем откроется выбранный файл.

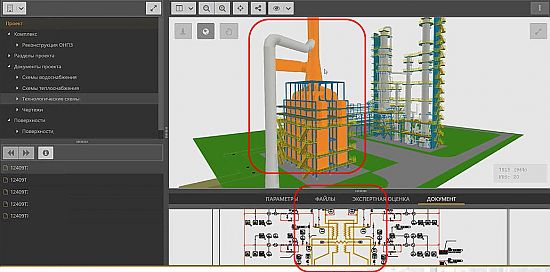

Пользователю, работающему с виртуальной моделью CADLib Модель и Архив, доступны не только данные о модели, но и связанные документы. Чтобы получить информацию обо всех документах, связанных с объектом, требуется лишь выбрать объект модели и просмотреть его свойства. Таким образом, по документу можно найти связанную модель, а по модели — связанные документы.

Экспертиза, авторский и технический надзор

CADLib Веб-сервер располагает инструментами, фиксирующими замечания и ответ на модели и в документах, предназначенных для проведения экспертизы, авторского и технического надзора.

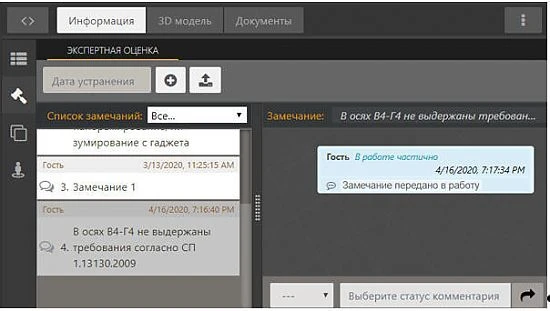

Раздел «Экспертная оценка» включает в себя предназначенные для эксперта или заказчика функции написания замечаний, а также инструменты исполнителя, позволяющие вносить комментарии к замечаниям. К инструментам экспертной оценки относятся:

  • замечания от проверяющего;
  • комментарии (обсуждение замечаний);
  • загрузка файлов, изображений и ссылок к замечаниям;
  • статус исполнения замечания;
  • срок исполнения замечания.

Системные требования

Аппаратное обеспечение

  • Процессор серверный, 4 ядра (минимум).
  • Оперативная память: 8 Гб (минимум).
  • Монитор 1024×768 True Color или удалённый рабочий стол.
  • Видеокарта, поддерживающая стандарты Windows.
  • Мышь или другие устройства указания, поддерживаемые операционной системой.

Программное обеспечение

  • Microsoft Windows Server 2012 и выше.
  • Microsoft SQL Server 2008 и выше.
  • Microsoft IIS 8.5 и выше.

Технические требования к рабочему месту для просмотра моделей

Аппаратное обеспечение

  • Процессор Intel Core i5 (минимум).
  • Монитор 1024×768 TrueColor (минимум).
  • Видеокарта, поддерживающая стандарты Windows.
  • Оперативная память: 4 Гб (минимум).
  • Мышь или другие устройства указания, поддерживаемые операционной системой.

Программное обеспечение

  • Операционная система Windows 7 64-bit, Windows 8 64-bit, Windows 10 64-bit.
  • Браузер Firefox 51 или выше, Google Chrome 56 или выше, Opera 68 или выше, Microsoft Edge 83 и Yandex 20.4 — браузеры основанные на Chromium.
+
