значительно повысить производительность труда проектировщиков в части электрохимзащиты;
улучшить качество проекта за счет проведения многовариантных расчетов ЭХЗ и выбора рационального решения.
Система ElectriCS ECP предназначена для автоматизированного расчета электрохимзащиты (ЭХЗ) магистральных трубопроводов (МТ), городских коммуникаций (ГК), промысловых трубопроводов (ПТ) и морских причалов (МП).
Задачи
Повышение производительности труда проектировщиков в части электрохимзащиты.
Повышение качества проекта за счет проведения многовариантных расчетов ЭХЗ и выбора наиболее рационального решения.
Возможности
Электрохимзащита магистральных трубопроводов (МТ)
В среде ElectriCS ECP производятся следующие виды расчетов МТ:
электрических характеристик защищаемых объектов;
параметров установок катодной защиты (УКЗ) трубопроводов;
параметров подпочвенного анодного заземления;
параметров глубинного анодного заземления;
мощности на выходе катодной станции;
протекторной защиты;
протяженного анодного заземления;
многониточных трубопроводов…

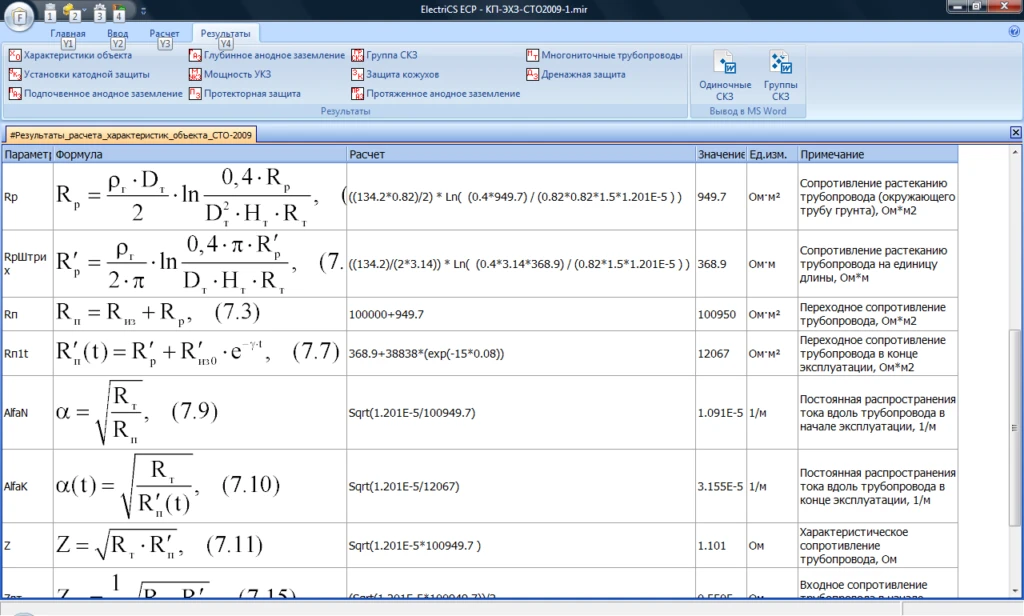

Расчет электрических характеристик защищаемых объектов
Электрические характеристики защищаемых объектов являются основными параметрами, характеризующими величину и распределение защитного тока.
Исходными данными для определения этих характеристик являются диаметр трубопровода, толщина стенки и марка стали трубы, сопротивление изоляции, глубина укладки трубопровода и удельное сопротивление грунта вдоль трубопровода. Удельное электрическое сопроти…

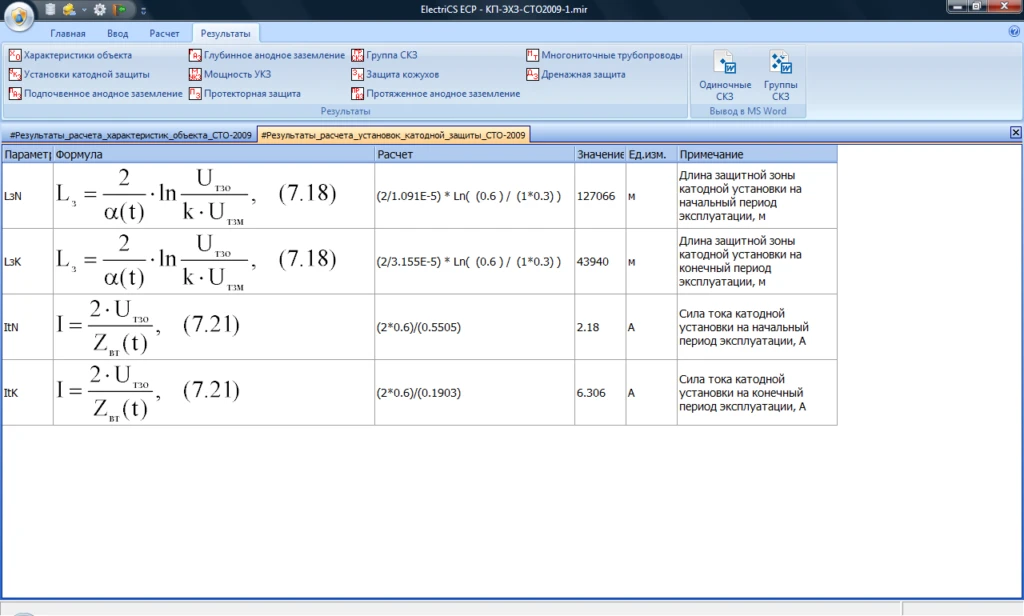

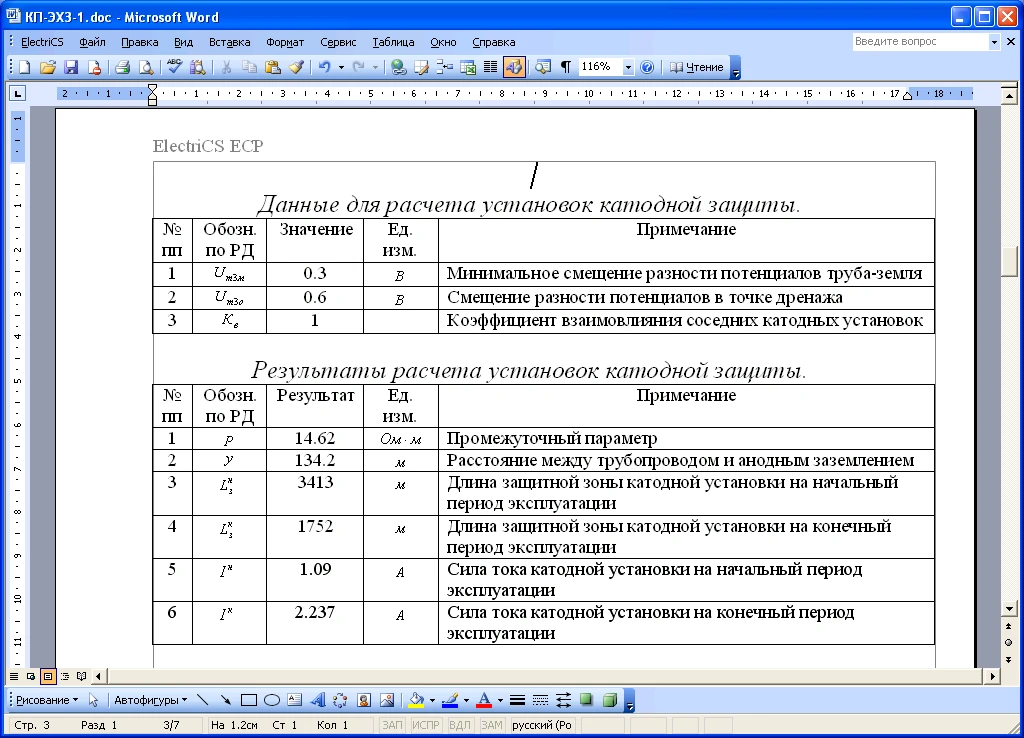

Расчет параметров установок катодной защиты
Исходными данными для расчета установок катодной защиты являются результаты расчета характеристик защищаемого объекта, а также удельное электрическое сопротивление грунта в поле токов катодной защиты, которое берется из характеристик грунта вдоль трубопровода;
Основными расчетными параметрами катодной защиты являются сила тока установки катодной защиты и длина защитной зоны, создаваемой этой ус…
Подпочвенное анодное заземление с горизонтальным, вертикальным или комбинированным расположением электродов устанавливается в грунтах с глубиной погружения до 10 м и ниже;
Исходными данными для расчета служат конструктивные характеристики заземления (длина и диаметр электрода, расстояние между электродами и т.д.), удельное электрическое сопротивление грунта в месте расположения анодного зазем…

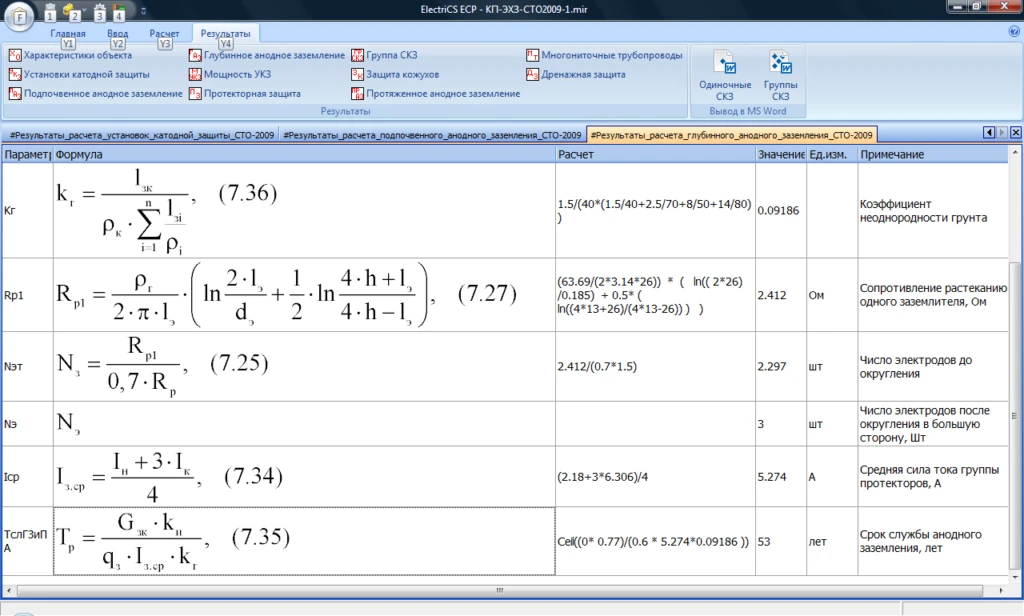

Расчет параметров глубинного анодного заземления
Глубинное анодное заземление устанавливается в следующих случаях:
при удельном электрическом сопротивлении верхнего слоя грунта в два раза более высоком, чем сопротивление подстилающего слоя;
при недостаточной площади для размещения подпочвенного анодного заземления;
при затруднениях с прокладкой кабельной или воздушной анодной дренажной линии;
при невозможности удалить анодное заземлени…
Расчет мощности УКЗ
Исходными данными для расчета мощности УКЗ служат входное сопротивление трубопровода, сопротивление анодного заземления, сила тока катодной установки и характеристики дренажного провода;
Основными расчетными параметрами являются напряжение и мощность УКЗ;
Для расчета необходимо ввести соответствующие исходные данные, а также выполнить расчет параметров установок катодной защиты и анодного з…

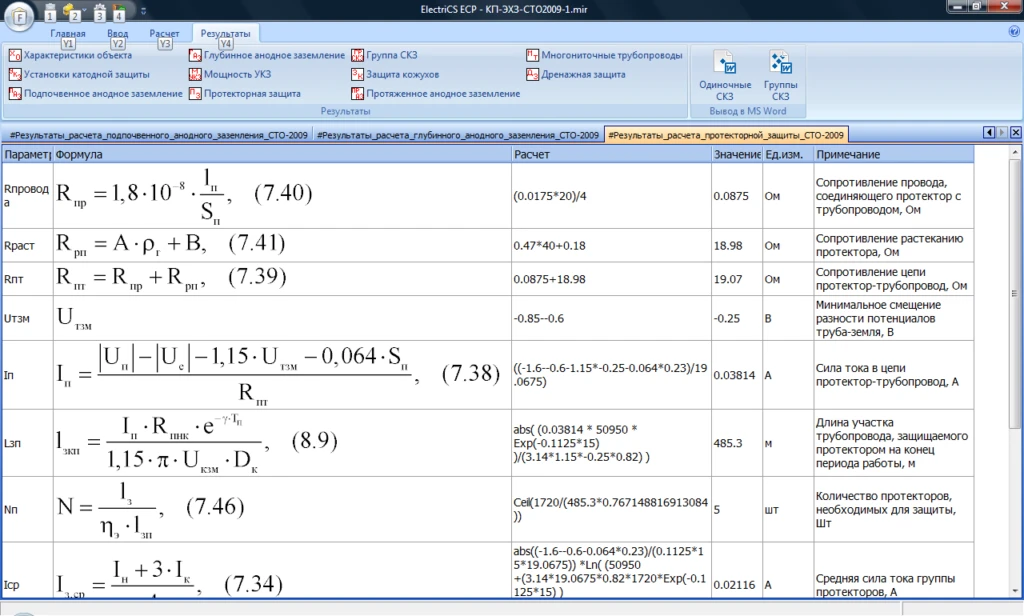

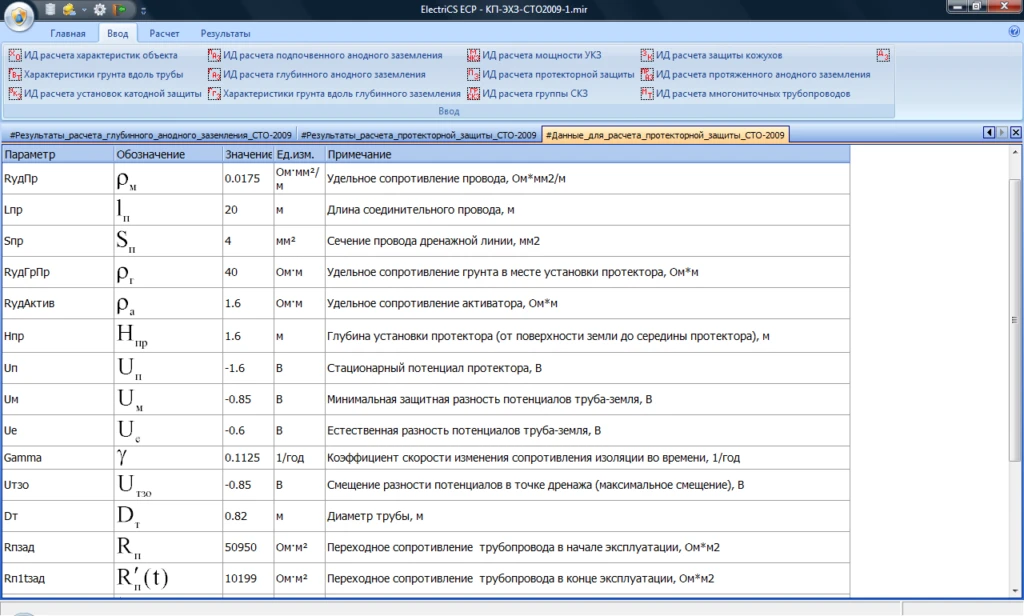

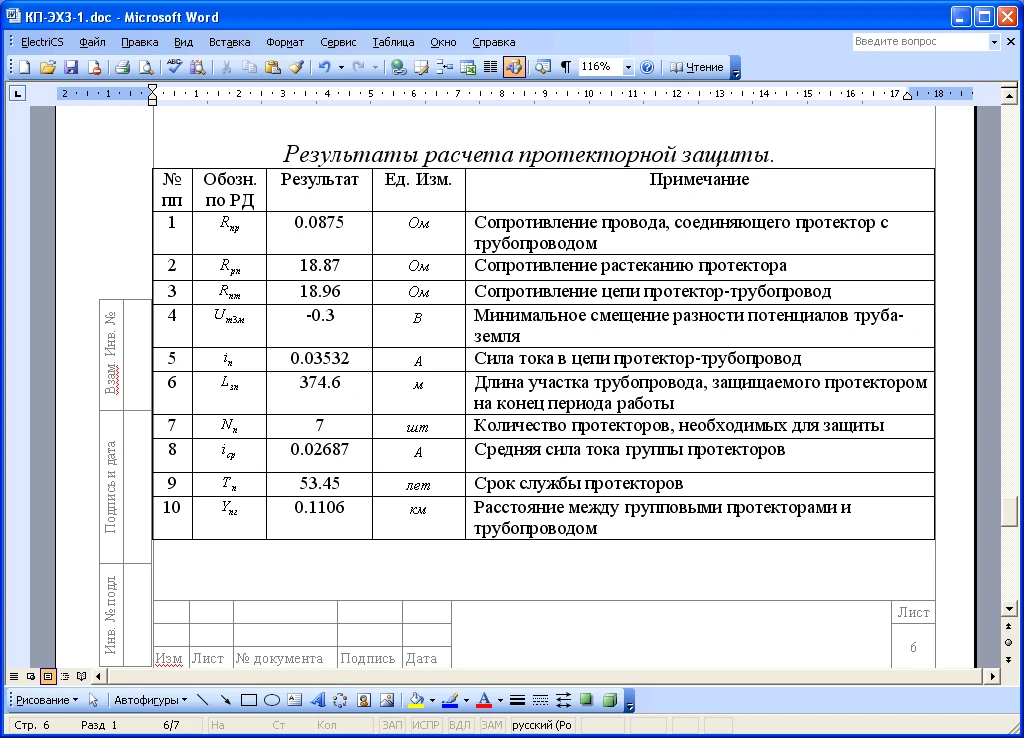

Расчет протекторной защиты
Протекторная защита от подземной коррозии устанавливается в следующих случаях:
на трубопроводах при сопротивлении изоляции не менее 3*102 Ом*м2;
на трубопроводах в комплексе с установками катодной защиты для обеспечения защитного потенциала на участке между установками;
для защиты кожухов на переходах через железные и автомобильные дороги;
для защиты днищ отдельных резервуаров.
…

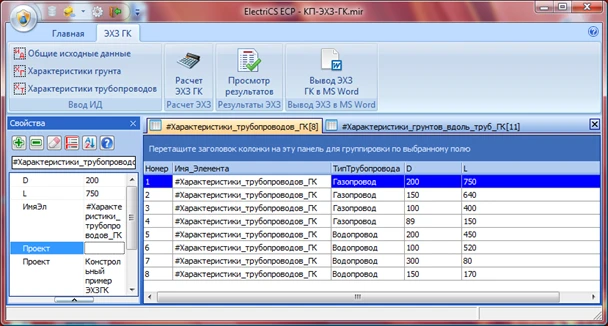

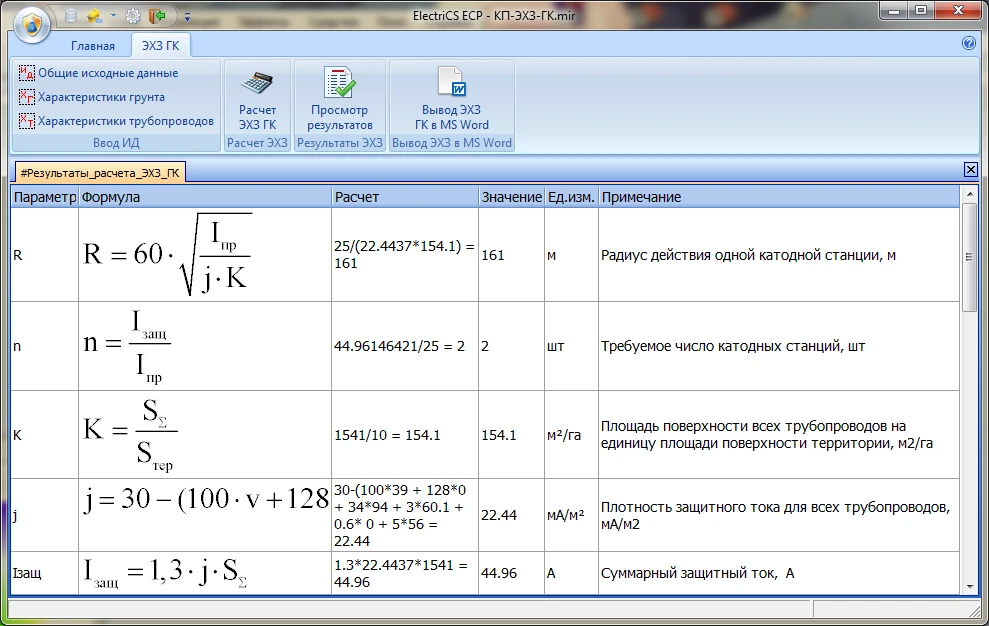

Электрохимзащита городских коммуникаций
Расчет ЭХЗ городских коммуникаций производится на основе следующих нормативных документов:
РД 153-39.4-091-01 «Инструкция по защите городских подземных трубопроводов от коррозии»;
РД 153-34.0-20.518-2003 «Типовая инструкция по защите трубопроводов тепловых сетей от наружной коррозии».

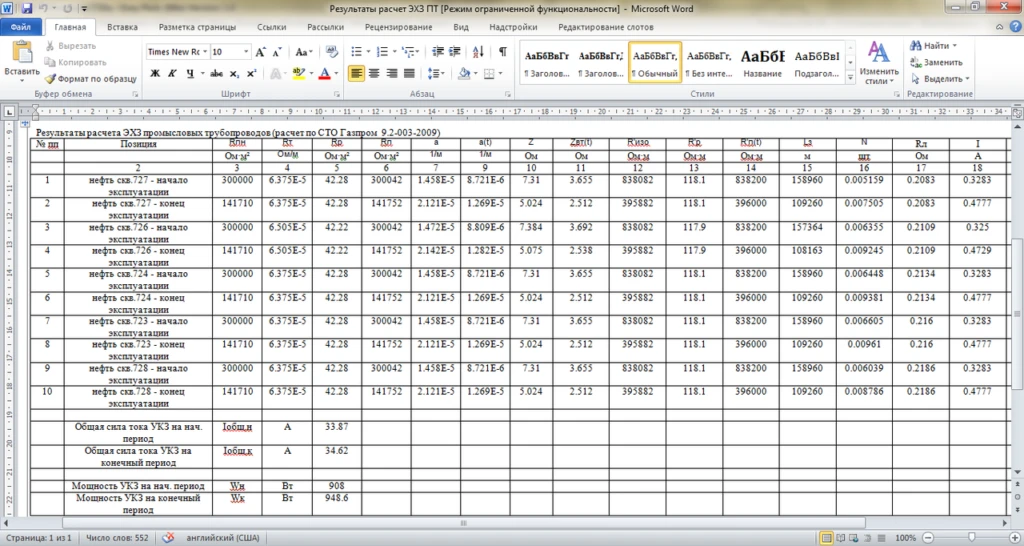

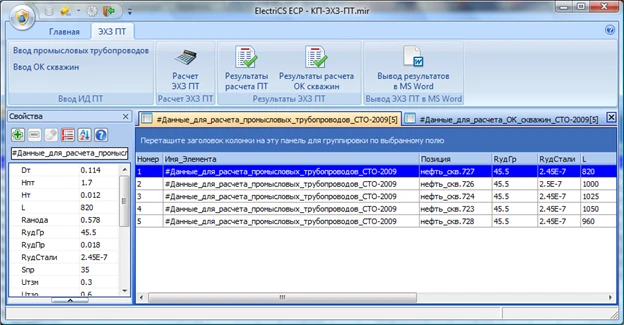

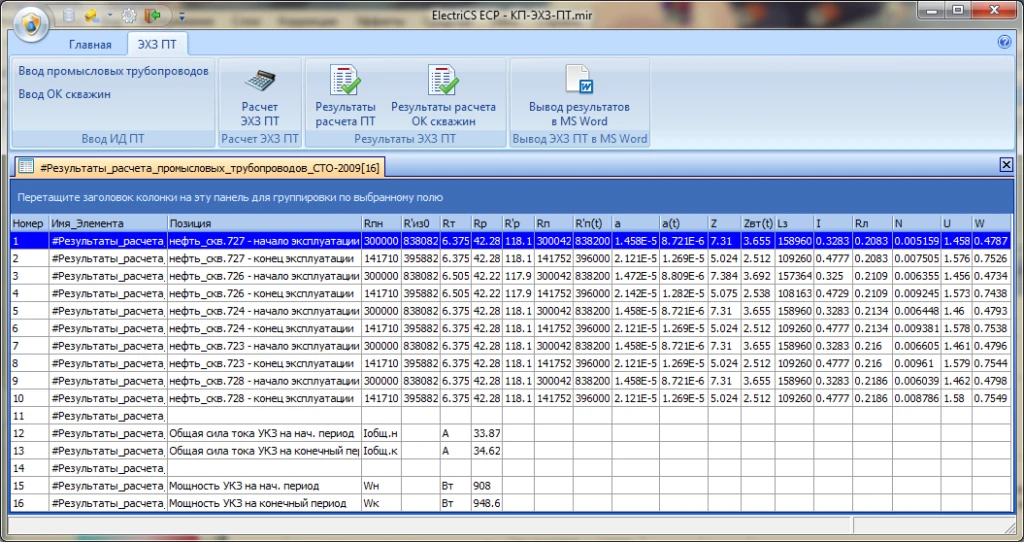

Электрохимзащита промысловых трубопроводов
Исходные данные для расчета ЭХЗ промысловых трубопроводов.

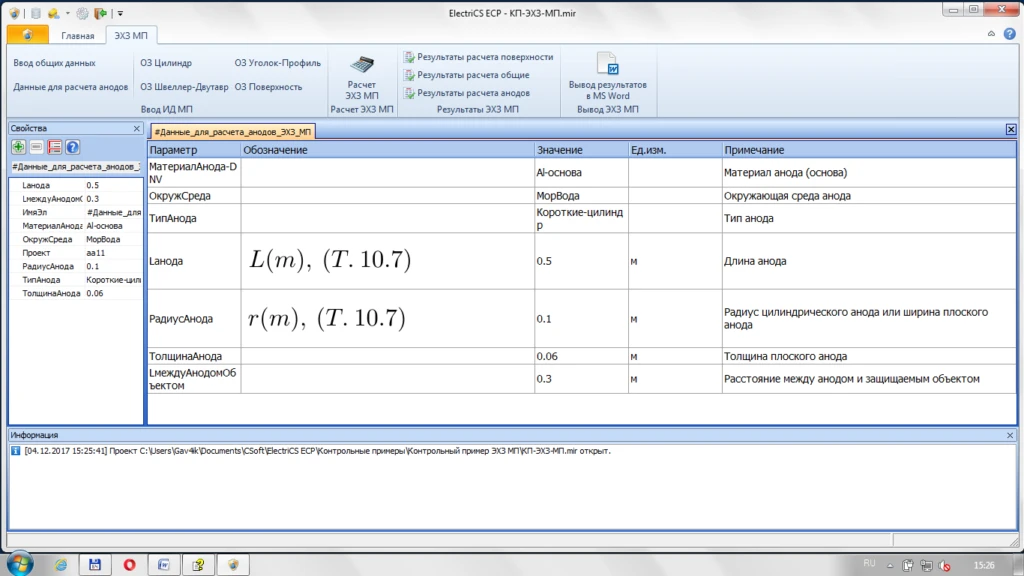

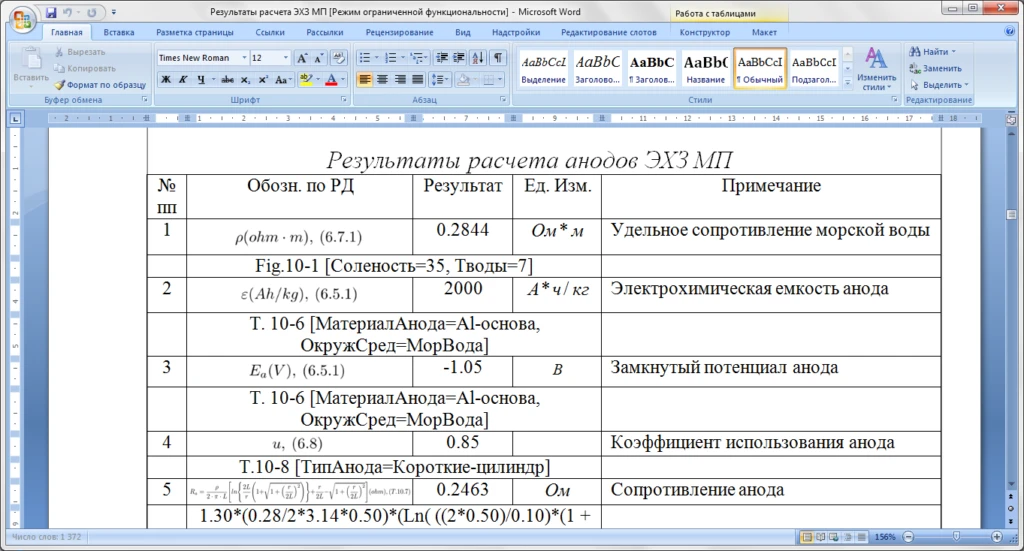

Электрохимзащита морских причалов
Расчет ЭХЗ морских причалов производится на основе норвежского стандарта DNV-RP-B401 «Catodic protection design (Проектирование катодной защиты)».
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Основной
Конфигурация
Конфигурация
Конфигурация
Конфигурация
Для кого?
Для узкопрофильных компаний
Для компаний из области строительства
Для компаний из области изысканий
Для компаний из области машиностроения
Для крупного бизнеса с различными отраслевыми задачами
nanoCAD
ОсновнойДля узкопрофильных компаний
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Основной
Для кого?
Для узкопрофильных компаний
nanoCAD Standart Build
КонфигурацияДля компаний из области строительства
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Конфигурация
Для кого?
Для компаний из области строительства
nanoCAD Standart Geo
КонфигурацияДля компаний из области изысканий
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Конфигурация
Для кого?
Для компаний из области изысканий
nanoCAD Standart Mech
КонфигурацияДля компаний из области машиностроения
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Конфигурация
Для кого?
Для компаний из области машиностроения
nanoCAD Pro
КонфигурацияДля крупного бизнеса с различными отраслевыми задачами
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Конфигурация
Для кого?
Для крупного бизнеса с различными отраслевыми задачами
nanoCAD Металлоконструкции
Разработка документации разделов КЖ и КМ
nanoCAD Стройплощадка
Организация строительства
nanoCAD BIM Электро
ТИМ-проекты по разделам ЭМ, ЭО, ЭН
nanoCAD BIM СКС
ТИМ-проекты по разделу СКС
nanoCAD BIM ОПС
ТИМ-проекты по разделу СБ
nanoCAD GeoniCS
Проекты в области землеустройства, изысканий и генплана
nanoCAD BIM ВК
ТИМ-проекты по разделу ВК
nanoCAD BIM Отопление
ТИМ-проекты по разделу ОВиК
TDMS Фарватер
Управление разработкой проектов
nanoCAD BIM Вентиляция
ТИМ-проекты по разделу ОВиК
nanoCAD Конструкции PS
Разработка документации разделов КЖ и КЖИ
nanoCAD Облака точек
Обработка данных 3D-сканирования
nanoCAD Механика PRO
3D-моделирование и проектирование в машиностроении
NSR Specification. Подсистема требований
Автоматизация нормативных проверок ТИМ-модели
Модуль nanoCAD «Сети»
Трассировка инженерных коммуникаций
Модуль nanoCAD «Трассы»
Проектирование линейно-протяженных объектов
Модуль nanoCAD «Сечения»
Поперечные профиля по типовым конструкциям
Модуль nanoCAD «Геомодель»
Инженерно-геологические разрезы и колонки
Модуль nanoCAD «Генплан»
Генеральные планы и вертикальная планировка
nanoCAD BIM Строительство
ТИМ-проекты по разделам КР (КМ, КЖ и КД) и АР
NSR Specification. Подсистема обсуждения проектов
Организация процесса разработки стандартов
nanoCAD GeoSeries
Инженерные изыскания и проектирование трубопроводов
Модуль nanoCAD GeoniCS «Топоплан»
Для подготовки топографических карт и моделей рельефа
Новые возможности
Что нового в ElectriCS ECP 3.0
Расчет электрохимзащиты магистральных и промысловых трубопроводов производится на основе следующих нормативных документов:
РД 91−020.00-КТН-234−10 «Нормы проектирования электрохимической защиты магистральных трубопроводов и сооружений НПС»;
СТО ГАЗПРОМ 9.2−003−2009 «Защита от коррозии. Проектирование электрохимической защиты подземных сооружений».
Что нового в ElectriCS ECP 4.0
Добавлена новая подсистема расчета ЭХЗ морских причалов.
Что нового в ElectriCS ECP 5.0
Добавлена возможность расчета параметров электролитического анодного заземления.
Что нового в ElectriCS ECP 6.0
Добавлена возможность расчета катодной защиты в соответствии с РД 31.35.07−83 «Руководство по электрохимической защите от коррозии металлоконструкций морских гидротехнических сооружений в подводной зоне».
Системные требования
Процессор
Минимальные требования: Intel Pentium IV и выше
Оперативная память
Минимальные требования: 1 Гб
Рекомендуемые требования: 4 Гб и выше
Видеоадаптер
Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
500 Мб и более на системном диске
Разрешение экрана
Минимальные требования: 1024х768 px
Рекомендуемые требования: 1280х1024 px
Дополнительное оборудование
Мышь или другие устройства указания
Операционная система
Windows 7 (32-bit, 64-bit);
Windows 8 (32-bit, 64-bit);
Windows 10 (32-bit, 64-bit).
Дополнительное ПО
MS Office Word 2007/2010
Дополнительное ПО
MS Office Word 2007/2010
