EnergyCS Потери

от 88 700 ₽

EnergyCS Потери

от 88 700

Программный комплекс сочетает в себе удобный пользовательский интерфейс и мощные математические методы расчета режимов как разомкнутых распределительных, так и сложнозамкнутых системообразующих сетей

Область применения

  • Расчеты технических и технологических потерь электроэнергии в электрических сетях.
  • Прогнозирование потерь электроэнергии.
  • Разработка мероприятий по снижению потерь электроэнергии.
  • Энергетический аудит.

Основные возможности

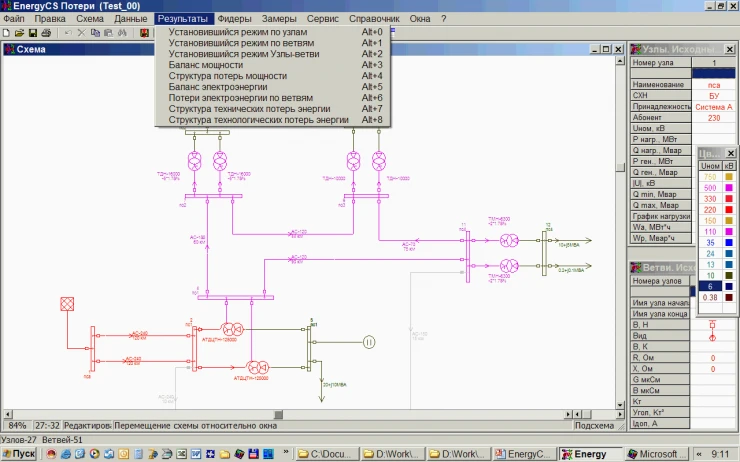

Ввод исходной модели осуществляется путем рисования схемы сети с использованием встроенного редактора расчетных схем и визуально соответствует электрической однолинейной схеме.

В процессе рисования модели проверяются связность сети и классы напряжения узлов. Модель сети состоит из объектов, соответствующих элементам сети: линий, трансформаторов, реакторов и т.п. Типы и марки элементов выбираются из встроенной справочной базы данных, параметры схемы замещения рассчитываются автоматически с учетом настройки элементов (например, РПН- или ПБВ-трансформаторов), числа секций батарей конденсаторов и т.п.

Допускается ввод модели в виде абстрактных узлов и ветвей, без определения объектов.

Параметры расчетной модели и результаты расчета выводятся в таблицы и на схему.

Графическое изображение схемы сети может быть разбито на множество визуально независимых участков – подсхем.

Схема может быть выведена на любой системный принтер формата от А4 до А0, а также передана в AutoCAD или другую графическую систему. Выходные таблицы можно выводить на системный принтер или передавать в MS Word или Open Office для оформления выходных документов на основе настраиваемых шаблонов.

Предусмотрены интерфейсы, позволяющие предавать в другие программы как данные модели, так и графическое изображение, а также получать модели из других программ, поддерживающих стандартные форматы. Поддерживаются формат ЦДУ, специальный формат XML, описанный в документации, стандартный CIM XML и текстовые форматы CSV.

Основные методики и требования к расчетам потерь электрической энергии сформулированы в Приказе №326 Минэнерго.

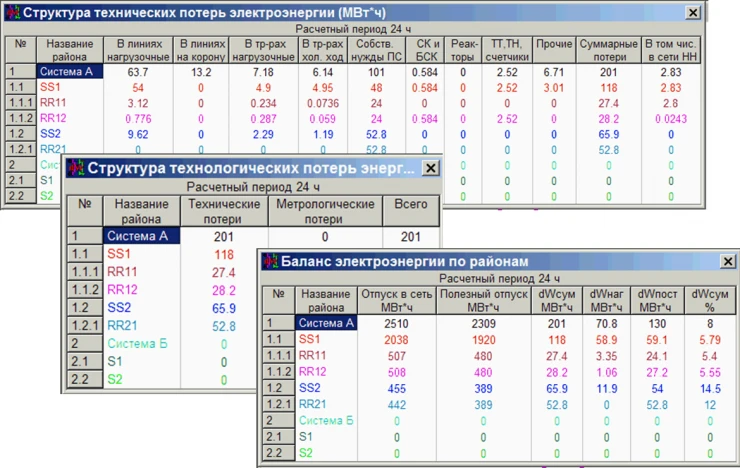

Структура технических и технологических потерь

  • Условно-постоянные потери и расход на собственные нужды.
  • Нагрузочные потери.
  • Потери, связанные с погрешностью измерительных комплексов.

Виды расчетов потерь

  • Расчет потерь электроэнергии в сложнозамкнутых сетях.
  • Расчет потерь электроэнергии в разомкнутых сетях по фидерам.
  • Расчет потерь энергии в произвольных сетях прямым интегрированием по графикам электрических нагрузок.
  • Расчет потерь в низковольтных сетях по обобщенной информации.

Методы расчета потерь

  • Для расчета потерь энергии в питающих сетях, имеющих сложнозамкнутую структуру, применяются два метода: метод численного интегрирования (ЧИ) и метод, реализующий идеи факторного моделирования графиков нагрузок по обучающим выборкам.
  • Для расчета потерь энергии в высоковольтной распределительной сети реализован метод «средних нагрузок и коэффициента формы».
  • Расчет потерь энергии в низковольтных сетях выполняется по обобщенной информации.

Виды расчетов, предусмотренные в программе

  • Расчет установившихся режимов – средних нагрузок и для заданного часа графика.
  • Расчет потерь электроэнергии сложнозамкнутой сети методом обобщенных типовых графиков.
  • Расчет потерь электроэнергии в произвольных сетях методом прямого численного интегрирования – на основе почасовых расчетов по графикам энергопотребления.
  • Расчет потерь электроэнергии по фидерам для разомкнутых участков сети.
  • Расчет потерь электроэнергии в низковольтной распределительной сети на основе обобщенных показателей соответствующих сетей.
  • Расчет балансов электроэнергии по районам и подрайонам.
  • Расчет постоянных потерь и потерь на собственные нужды элементов схемы.
  • Расчет потерь в результате погрешностей измерительного оборудования.

Расчеты перспективных режимов с целью прогнозирования потерь с учетом развития и изменения схемы сети, а также с учетом коэффициентов роста/снижения нагрузок. Результаты оформляются на схеме с обозначением существующего, нового и демонтированного оборудования.

Что нового

Что нового в EnergyCS Потери v.3

  • Учет изменения потерь холостого хода трансформаторов в зависимости от продолжительности эксплуатации.
  • Ввод неограниченного числа статических характеристик нагрузки.
  • Ввод зависимостей ограничений регулирования реактивной мощности от выдаваемой мощности генератора или коэффициента загрузки, представление потоков мощности начал и концов ветвей с учетом поперечной проводимости.
  • Проверка загрузки проводов с учетом поправок на температуру воздуха и допустимых токов оборудования.
  • Учет изменения конфигурации сети во времени, при прогнозировании по периодам развития.

Системные требования

Операционная система

  • 32-разрядная операционная система Windows 7, Windows Vista, Windows XP.
  • 64-разрядная операционная система Windows 7, Windows Vista, Windows XP.

Для установки требуются права администратора.

Рекомендуемые аппаратные требования

  • Процессор Intel Pentium IV или выше.
  • Монитор 1024×768 True Color.
  • CD-ROM для установки программы.
  • Видеокарта, поддерживающая стандарты Windows.
  • Оперативная память — 1 Гб.
  • Свободное место на жестком диске — 200 Мб.

Программное обеспечение

  • Графический редактор AutoCAD 2007−2011.
  • Microsoft Word 2003, 2007 для получения табличных отчетов.
  • Acrobat Reader для просмотра документации.
+
