Программный комплекс EnergyCS ТКЗ сочетает в себе удобный пользовательский интерфейс и мощные математические методы расчета режимов как разомкнутых распределительных, так и сложнозамкнутых системообразующих сетей. Программный комплекс полностью совместим по модели с программными комплексами EnergyCS Режим и EnergyCS Потери.
EnergyCS ТКЗ выполняет расчеты токов короткого замыкания (КЗ) для проверки оборудования по термическому и электродинамическому действию токов короткого замыкания, расчеты токов КЗ для определения уставок релейной защиты и автоматики.
Область применения
Программа EnergyCS ТКЗ 2021 версии 21.0.0.999 обеспечивает:
- создание компьютерной (цифровой) модели электрической сети, подготовленной в виде схемы электрической однолинейной, пригодной для расчетов не только токов коротких замыканий, но и установившихся режимов и др., а также для использования в качестве цифровой оперативной схемы;
- расчет токов коротких замыканий на единой модели (трехфазных, однофазных, двухфазных и двухфазных на землю);
- расчет установившихся значений токов однофазного замыкания на землю в сетях с изолированной нейтралью или в сетях с заземлением нейтрали через устройства компенсации;
- расчет начальных значений пусковых токов асинхронных двигателей;
- расчет ударных токов, термически эквивалентых токов;
- расчет постоянных времени затухания апериодической составляющей тока КЗ.
Чтение файлов в формате
- Обеспечена возможность импорта табличных данных, согласованных по семантике, в форматах *.txt, *.csv, *.xml. *.cdu.
- Свои модели программа сохраняет и открывает в файлах с расширением *.enr, а также использует файлы с базами данных справочной информации с расширением *.spr.
Запись файлов в формате
- Обеспечена возможность экспорта табличных данных в форматах *.txt, *.csv, *.xml *.cdu.
- Свои модели программа сохраняет и открывает в файлах с расширением *.enr, а также использует файлы с базами данных справочной информации с расширением *.spr. При этом могут создаваться резервные копии моделей и справочников с расширениями *.~enr и *.~spr. При работе программа создает временные файлы с расширениями *.!enr и *.!spr, которые могут остаться на диске при аварийном завершении программы.
CSoft Development
CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.
- Создание компьютерной (цифровой) модели электрической сети, подготовленной в виде схемы электрической однолинейной, пригодной для расчетов не только токов коротких замыканий, но и установившихся режимов и др.
- Расчет на единой модели токов трехфазных, однофазных, двухфазных и двухфазных на землю, расчет установившихся значений токов однофазного замыкания на землю в сетях с изолированной нейтралью или в сетях с заземлением нейтрали через устройства компенсации.
- Расчет начальных значений пусковых токов асинхронных двигателей и др.
Основные возможности
- Ввод исходной модели осуществляется путем рисования схемы сети с использованием встроенного редактора расчетных схем и визуально соответствует электрической однолинейной схеме.
- В процессе рисования модели проверяются связность сети и классы напряжения узлов. Модель сети состоит из объектов, соответствующих элементам сети: линий, трансформаторов, реакторов и т.п. Типы и марки элементов выбираются из встроенной справочной базы данных, параметры схемы замещения рассчитываются автоматически с учетом настройки элементов (например, РПН- или ПБВ-трансформаторов), числа секций батарей конденсаторов и т.п. Реализован расчет сопротивлений взаимоиндукций по геометрии расположения опор и геометрии подвески проводов на опорах.
- Допускается ввод модели в виде абстрактных узлов и ветвей, без определения объектов, а также абстрактных взаимоиндукций.
- Параметры расчетной модели и результаты расчета выводятся в таблицы и на схему.
- Графическое изображение схемы сети может быть разбито на множество визуально независимых участков — подсхем.
- Схема может быть выведена на любой системный принтер формата от А4 до А0, а также передана в AutoCAD или другую графическую систему. Выходные таблицы можно выводить на системный принтер или передавать в MS Word и/или Open Office для оформления выходных документов на основе настраиваемых шаблонов.
- Предусмотрены интерфейсы, позволяющие предавать в другие программы как данные модели, так и графическое изображение. Поддерживаются формат ЦДУ, специальный формат XML, стандартный CIM XML и текстовые форматы CSV. Имеется утилита для конвертации данных из других программ расчета ТКЗ.
- Программа позволяет выполнять расчеты токов короткого замыкания при трехфазных, двухфазных, двухфазных на землю и однофазных КЗ, а также при замыканиях на землю в сетях с изолированной нейтралью. Расчеты выполняются в соответствии с ГОСТ 52735–2007.
Виды расчетов, предусмотренные в программе

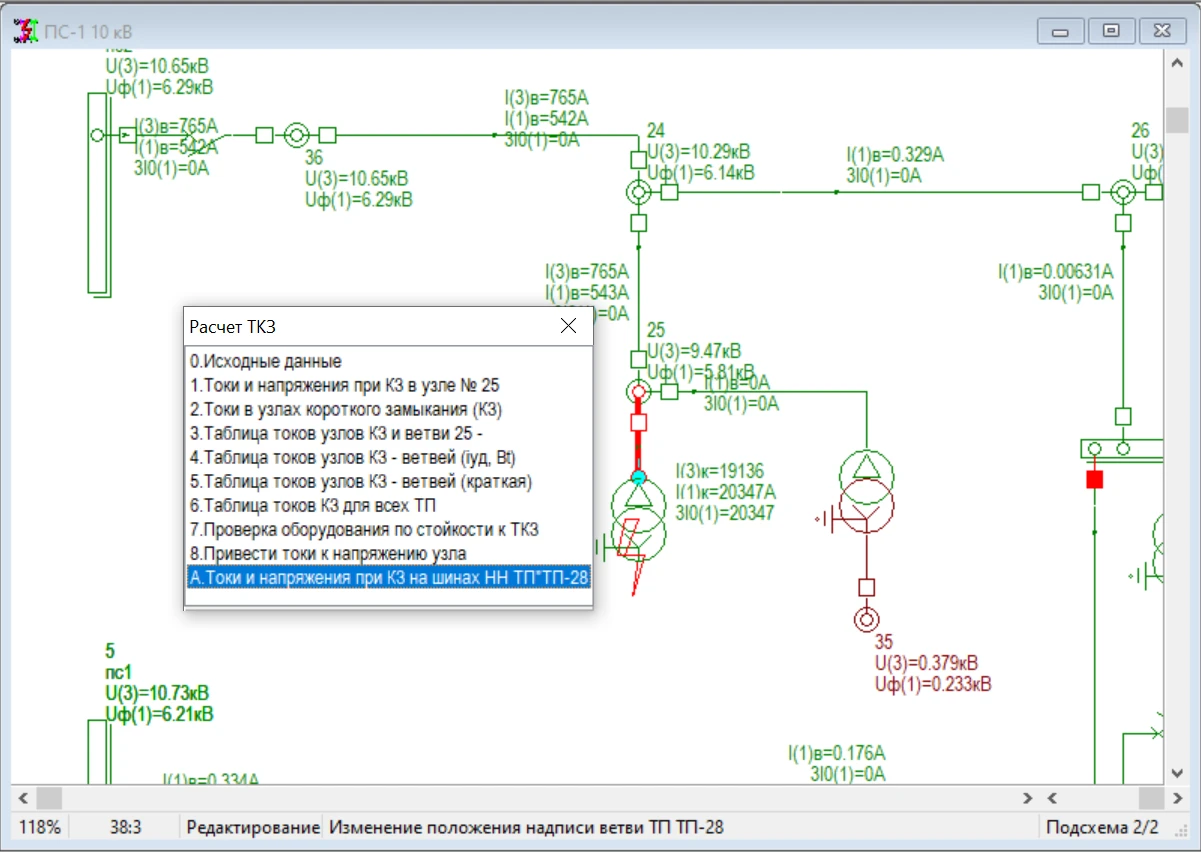

- Расчет токов во всех элементах сети и остаточных напряжений во всех узлах сети при КЗ в заданной точке. Результаты отображаются на схеме и в таблицах узлов и ветвей.
- Расчет токов КЗ последовательно для заданных точек КЗ с отображением токов в ветвях первого пояса от точки КЗ. Результаты по всем КЗ отображаются на схеме и в специальной таблице.
- Расчет ударных токов, периодической и апериодической составляющих тока КЗ, а также интегралов Джоуля для места повреждения. Время отключения основной и резервных защит задается для каждой точки КЗ.
- Результаты выводятся на схему и в специальную таблицу.
- Расчет тока в заданной ветви при коротких замыканиях в указанных точках с приведением токов КЗ к ступени напряжения ветви. Результат отображается в виде специальной таблицы.
- Расчет емкостных токов однофазных замыканий на землю в сети с изолированной нейтралью (только для узлов).
- Расчеты разомкнутых участков сети (фидеров) с заданием нагрузки на головном участке и последующим распределением потоков мощности по ветвям дерева или с заданием нагрузок ТП с учетом коэффициентов одновременности и указанием токов КЗ для всех узлов дерева.
- Расчет токов ОЗЗ для фидера и для центра питания с отображением результатов в специальной таблице.
- Расчет токов ОЗЗ по алгоритму расчета токов однофазного короткого замыкания с образованием контуров нулевой последовательности через емкости фазы на землю линий и оборудования.
- Расчеты токов несинхронного включения на параллельную работу группы синхронизированных генераторов.
- Расчеты токов при КЗ на стороне НН ТП 6−10/0.4 кВ с учетом дуги с отображением на схеме.

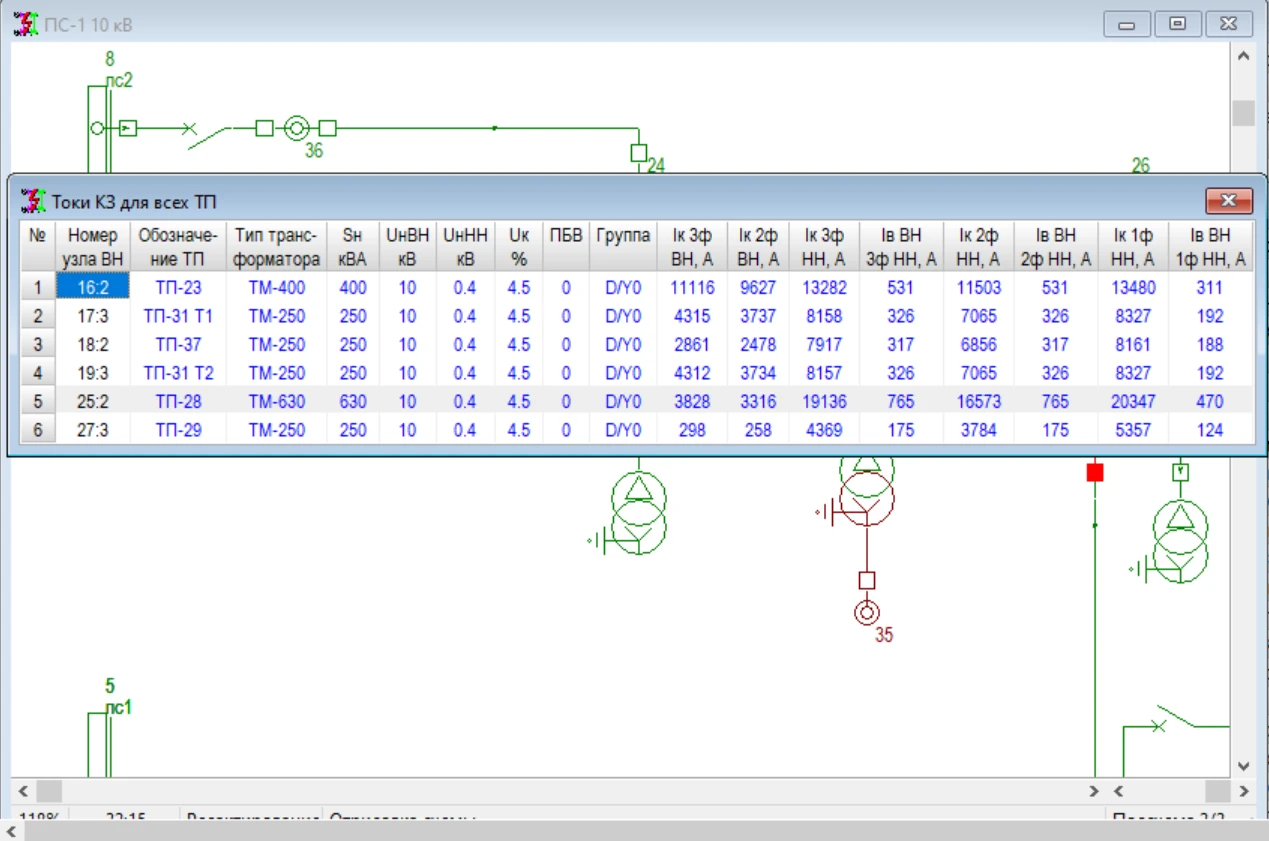

- Расчет токов КЗ для всех или подмножества ТП на стороне ВН и на стороне НН с приведением к току ВН с представлением результатов в виде единой таблицы. Расчеты токов и напряжений установившегося режима, предшествующего КЗ. Результаты отображаются на схеме и в таблицах результатов.
- Создание цифровой модели сети, которая может рассматриваться как самостоятельный продукт при проектировании.
- Единая модель, которая может использоваться не только для расчетов ТКЗ, но и для расчетов УР, и для других расчетов. Обеспечивается оптимизация процесса проектирования.
- Проведение множества расчетов при проектировании сетей любой сложности.
- Масштабируемость сети. Можно выполнять расчет сети предприятия и расчет сети района энергосистемы.
- Встроенный графический редактор с собственной базой обозначений элементов схем.
- Ввод данных в графическом виде и использование справочной базы электротехнического оборудования.
- Автоматическое составление схем замещения всех последовательностей.
- Минимизирована возможность ошибки при определении параметров схем замещения.
- Наблюдаемость и проверяемость результатов.
- Параметры расчетной модели и результаты расчета доступны в любой момент, представляются как в графическом, так и в табличном виде.
- Импорт и экспорт данных в известных форматах.
- Возможность интеграции в САПР с любым графическим ядром.
Операционная система
- ОС Windows 7, Windows 8, 8.1, 10 (32/64b). Для установки программы требуются права Администратора.
Программное обеспечение
- MS Word, MS Excel 2000−2021, AutoCAD 2002−2021 или nanoCAD 11−20.
Аппаратные требования
- Монитор с разрешением не ниже 1024×768, желательно Full HD или выше.
- Видеокарта поддерживающая стандарты Windows.
- Мышь или другие устройства указания.
- Оперативная память от 4 Гб.
- Свободное место на жестком диске от 200 Мб.
Что нового в EnergyCS ТКЗ 2021, версия 21.0.0.999
- При моделировании трансформаторов стали допустимы несимметричные диапазоны регулирования. На схеме программа графически показывает наличие РПН. Вместо выключателей теперь используется понятие «аппарат».
В качестве аппарата можно рассматривать выключатель, выключатель нагрузки, разъединитель, отделитель, предохранитель плавкий, предохранитель-разъединитель, а также трансформаторы тока на одной, двух или трех фазах — все с соответствующим графическим отображением.
- Добавлены расчеты пусковых токов асинхронных двигателей, расчеты токов несинхронного включения, расчеты токов на стороне НН ТП или КТП 6−10.0.4 кВ, в том числе с учетом дуги. Реализована сводная таблица расчетов ТКЗ на всех ТП и КТП с токами на стороне НН и на стороне ВН.
- Изменено моделирование кабельных линий с точки зрения токов ОЗЗ: теперь вводятся и хранятся не погонные токи ОЗЗ, а погонные емкости фазы на землю.
- Добавлен расчет токов замыкания на землю по алгоритму расчета однофазного КЗ с формированием контуров нулевой последовательности и использованием поперечных проводимостей нулевой последовательности кабельных и воздушных линий, а также сопротивлений двигателей и генераторов.
