Программа GeoniCS Изыскания позволяет решать следующие задачи:
- расчет и уравнивание плановых геодезических сетей любой конфигурации;
- поиск ошибок измерений и ошибок, допущенных при вводе данных;
- расчет и уравнивание высотных геодезических сетей;
- обработка данных с электронных геодезических приборов;
- обработка данных тахеометрической съемки;
- комплекс задач, обеспечивающий вынос проекта в натуру;
- обработка данных по съемке и выносу в натуру методом перпендикуляров;
- вычисление площадей участков по координатам вершин;
- перевычисление координат;
- создание и ведение каталога опорных пунктов;
- формирование отчетных ведомостей по результатам вычислений;
- создание топографических планов в среде AutoCAD;
- формирование результирующего файла для импорта результатов в GeoniCS Топоплан для создания модели рельефа.
Программа GeoniCS Изыскания предназначена как для решения маленьких каждодневных задач, так и для больших, сложных расчетов.
CSoft Development
CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

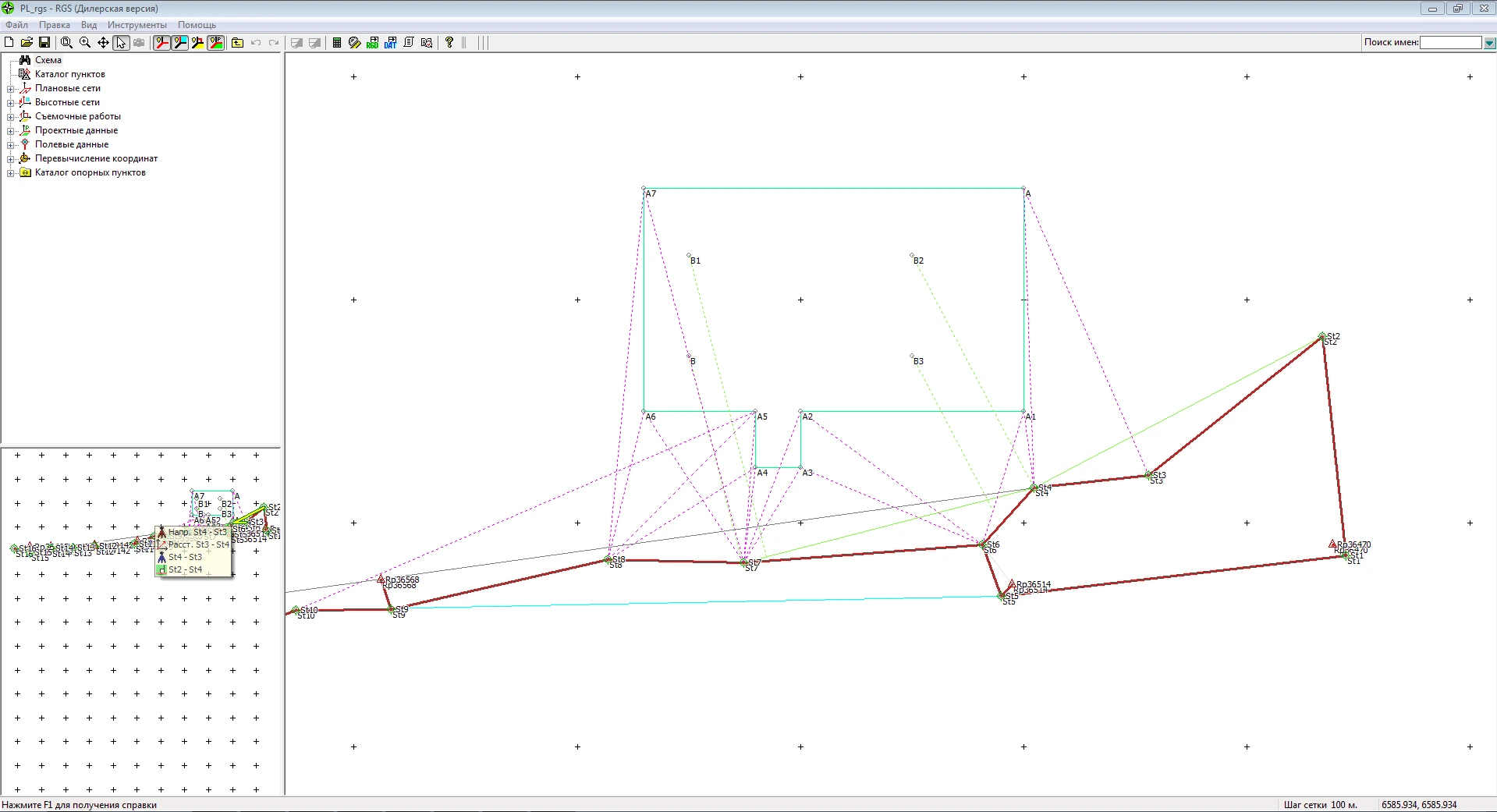

Расчет и уравнивание плановых геодезических сетей любой конфигурации
Программа GeoniCS Изыскания производит вычисление и уравнивание координат точек параметрическим способом по методу наименьших квадратов. Исходными данными могут служить измеренные направления, горизонтальные углы, расстояния и превышения. Порядок ввода данных не имеет значения, не зависит от типа построения сети и способа привязки к исходным пунктам. Возможен выбор усредненных измерений. Для определения координат пунктов геодезической сети производится привязка к пунктам государственной геодезической сети, то есть включение в создаваемую сеть элементов ранее проложенной сети в качестве исходной опоры. Большинство способов привязки к исходным пунктам (задача Ганзена, задача Потенота и др.) распознаются программой автоматически, без задания специальных признаков. Наряду с уравниванием плановой сети как линейно-угловой имеется возможность уравнивания плановой сети по ходам. В новой версии программы стало возможным выбрать перед уравниванием класс плановой сети. При этом программа выберет допустимые значения из настроечного файла допусков и подставит их в выражения RTForms.
Поиск ошибок измерений и ошибок, допущенных при вводе данных
В GeoniCS Изыскания реализован алгоритм, позволяющий быстро и с большой долей вероятности найти ошибочные измерения, а уровень автоматизации позволяет максимально исключить влияние «человеческого фактора».
Расчет и уравнивание высотных геодезических сетей
Программа рассчитывает тригонометрические и геометрические высотные сети I, II, III и IV классов, сети технического нивелирования. Уравнивание высотных геодезических сетей также производится по методу наименьших квадратов параметрическим способом.
Обработка данных планово-высотной тахеометрической съемки
При вводе данных по топографической съемке точек предусмотрены все возможные комбинации входных и выходных значений. Порядок ввода информации определяет пользователь, а значит поля ввода данных можно установить в той же последовательности, что и в полевом журнале. В новой версии добавлено автоматическое определение средних координат контрольных измерений полярной съемки с разных стоянок на одни и те же пикеты.
Комплекс задач, обеспечивающий вынос проекта в натуру
Программа выполняет расчеты, необходимые для выноса в натуру проектов линейных и других сооружений. В основе алгоритма лежит решение обратной геодезической задачи на плоскости, то есть определение дирекционного угла и расстояния между точками по заданным координатам.
Обработка данных по съемке и выносу в натуру методом перпендикуляров
При съемке ситуации на местности методом перпендикуляров (линейные изыскания) программный модуль вычисляет координаты и выносные элементы по заданным координатам в прямоугольной системе координат.
Вычисление площадей участков по координатам вершин
Существует возможность вывода отчетных данных двумя способами: с указанием дирекционных углов сторон многоугольника или их румбов.
Перевычисление координат
Программа производит перевычисление координат из одной плоской прямоугольной системы координат в другую. Перевычисление координат может осуществляться как по известным параметрам перерасчета, так и с определением этих параметров по координатам совмещенных пунктов.
Вывод отчетных ведомостей
В программе реализован генератор отчетов. Для удобства пользователя используются специальные шаблоны. В процессе работы не нужно выполнять настройки отчета: на панель инструментов рабочего окна программы выведена кнопка Отчет, которая открывает диалоговое окно для выбора формы отчета. Предложенный в окне набор форм соответствует решаемой задаче. В новой версии программы можно просмотреть отчеты в таблицах для плановой и высотной сетей без формирования отчетных форм.

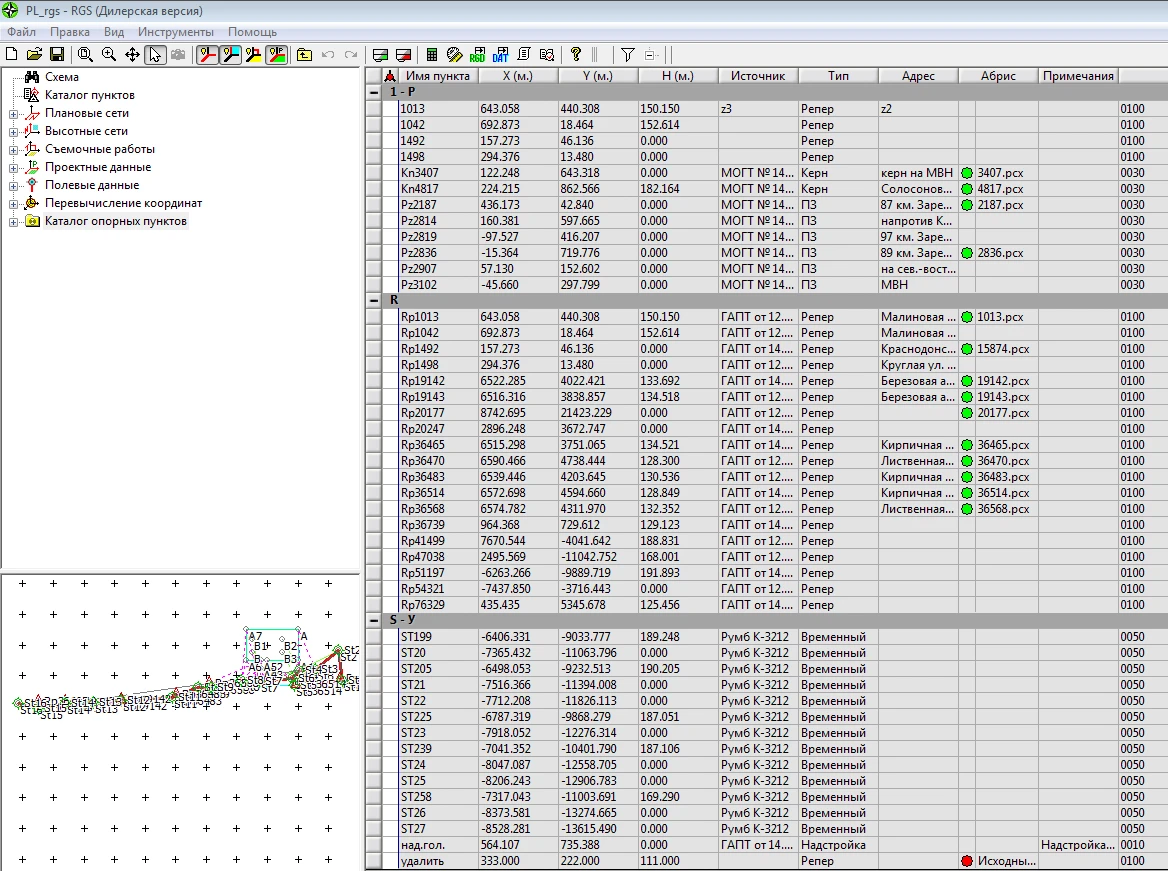

Создание и ведение каталога опорных пунктов
В каталог заносятся название пункта, координаты X и Y, отметка, тип и текстовое описание пункта. К каждому пункту можно подключить файл графического изображения абриса в графическом формате. Пункты каталога можно выбирать по следующим параметрам: тип пункта; название пункта (или фрагмент названия); пункты, ближайшие к указанным координатам; пункты, находящиеся в указанной области; текстовое описание пункта (или фрагмент описания). При одновременном указании нескольких параметров будут выбраны все пункты, удовлетворяющие этим параметрам.
Создание топографических планов в среде AutoCAD
Программа позволяет кодировать точки съемки (присваивать коды соответствующих точечных и линейных топографических знаков). Топографический план автоматически создается в среде AutoCAD с помощью модуля RgsPl. В этом дополнительном модуле реализована возможность перекодировки точек ситуации: пользователи, привыкшие работать со своими кодами, могут настроить в отдельном файле соответствие своих кодов тем кодам, которые принимает программа GeoniCS Изыскания, и получать данные съемки в AutoCAD в соответствии со своей кодировкой. Кроме того, в RgsPl существует возможность принимать данные с приборов — если съемка велась в координатах, минуя модуль RGS. Таким образом, все точки ситуации сразу отображаются в AutoCAD для дальнейшей обработки.
- Просмотр отчетных ведомостей в таблицах программы.
- Использование допусков в отчетных ведомостях плановой и высотной сетей.
- Перевычисление координат.
- Автоматическое определение средних координат для контрольных измерений в полярной съемке.
- Поддержка нового формата данных для прибора Nikon Nivo (Nikon RAW 4.8).
- Поддержка RgsPl графических платформ AutoCAD 2010/2011 и AutoCAD Civil 3D 2010/2011.
- Исправлены ошибки вычисления приближенных координат в плановых сетях.
Требования к аппаратному обеспечению
- процессор: Intel Pentium III или выше;
- монитор 1024×768 True Color;
- видеокарта, поддерживающая стандарты Windows;
- мышь или другие устройства указания;
- оперативная память — 512 Мб;
- свободное место на жестком диске 100 Мб (минимум).
Требования к программному обеспечению
- для RgsPl используются в качестве графической платформы: AutoCAD 2007/2008/2009/2010/2011 и AutoCAD Civil 3D 2007/2008/2009/2010/2011;
- операционные системы: Windows 2000, Windows XP (32 bit), Windows Vista (32 bit), Windows 7;
- для формирования ведомостей поддерживаются версии Office: MS Office 2000, MS Office XP, MS Office 2007, MS Office 2010.
