Расчет и выбор тепловой изоляции трубопроводов и оборудования
Расчет тепловой изоляции является одной из самых трудоёмких проектных задач. Современные требования по срокам и выполнению проекта делают расчет изоляции вручную для больших проектов практически невозможным! Даже использование альбомов типовых конструкций не позволяет в полной мере обеспечить требуемую эффективность работы.
Программа, разработанная в НТП Трубопровод, позволяет Вам рассчитать и выбрать тепловую изоляцию, сэкономив до 90% времени, которое Вы обычно тратите на эту задачу. Программа в автоматическом режиме полностью формирует теплоизоляционную конструкцию, рассчитывает и генерирует лист общих данных (ведомость ссылочных и прилагаемых документов), техномонтажную ведомость, ведомость объемов работ (для сметного отдела) и спецификацию по ГОСТ 21.405-93, ГОСТ 21.110-95 и ГОСТ 21.101-97.
Программа рекомендуется для использования в проектно конструкторских бюро и отделах при проектировании и реконструкции магистральных и технологических трубопроводов и теплосетей, оборудования в нефтеперерабатывающей, химической, нефтехимической, газовой, нефтяной, теплоэнергетической и других отраслях промышленности, производящих расчет и выбор тепловой изоляции трубопроводов и оборудования.
Задачи, которые решает программа «Изоляция»:
- оптимальный выбор теплоизоляционных конструкций и материалов,
- расчет минимально необходимой толщины теплоизоляционного слоя (для случая одного или двух материалов в теплоизоляционном слое),
- подбор типоразмеров изделий,
- расчет объемов работ и общего количества материалов,
- выпуск проектной документации.
Программа рассчитывает изоляцию для различных типов объектов:
- трубопроводов наземной прокладки и проложенных в грунте (канально и бесканально), включая прямые участки, отводы, переходы, арматуру и фланцевые соединения;
- трубопроводов двухтрубной прокладки (канальной и бесканальной), в том числе теплосетей;
- различных видов оборудования – как стандартных (насосов, емкостей, теплообменников и др.), так и сложных составных аппаратов, включающих различного вида обечайки, днища, штуцера, люки и фланцевые соединения;
- учитывается наличие обогревающих спутников и электрообогрева.
Исходными данными для расчета являются: тип и размер изолируемого объекта, его температура и расположение; прочие данные задаются по умолчанию и могут быть изменены пользователем. Геометрические размеры теплоизоляции рассчитываются в зависимости от назначения изоляции, типа изолируемого объекта, его размеров, температуры продукта, параметров окружающей среды, характеристик материала изоляции с учетом его уплотнения.
Программа Изоляция может производить расчет в соответствии со следующими нормативными документами:
- СНиП 41-03-2003
- СП 61.13330.2012 (актуализированная редакция СНиП 41-03-2003)
- СНиП 2.04.14-88
- НР 34-70-118-87 (Для атомных и тепловых станций)
- ТКП 45-4.02-91-2009 (нормы республики Беларусь)
После расчета программа позволяет распечатать различные виды выходных документов
- лист общих данных;
- техномонтажная ведомость для строительного подразделения;
- ведомость объемов работ для сметного отдела;
- спецификация в отдел материального обеспечения по ГОСТ 21.405-93, ГОСТ 21.110-95 и ГОСТ 21.101-97.
Структура выходной информации имеет открытый формат, и возможно подключения её к имеющейся на предприятии системе документооборота. Оформление документации соответствует СПДС. Вид выходящих документов может быть настроен по вкусу.

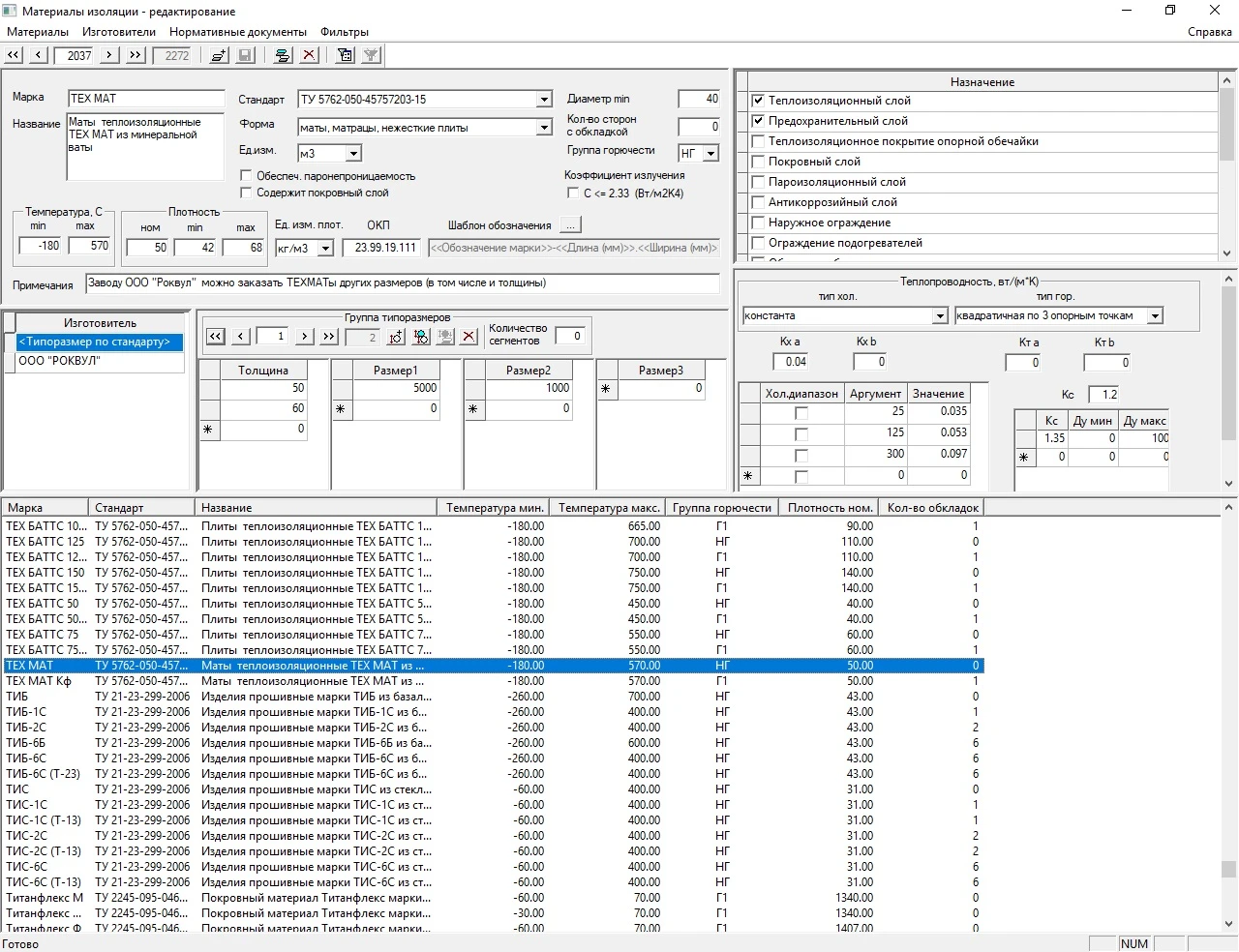

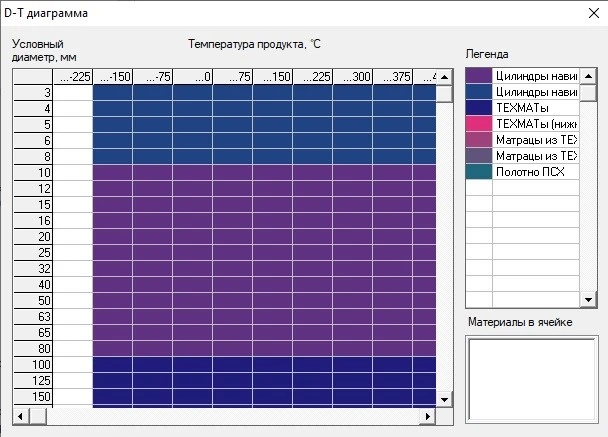

Программа имеет собственную базу данных изоляционных материалов. Эта база данных открытая и гибкая по своей структуре – она позволяет просматривать данные по материалам и редактировать их с помощью удобного редактора базы данных. В базу данных включены как основные, так и вспомогательные материалы, а также их свойства, основные производители и производимые ими типоразмеры. Мы открыты к сотрудничеству со всеми производителями материалов (поставляющих качественные и сертифицированные изделия) для пополнения базы данных их материалами.
Вместе с программой поставляются следующие модули:
- библиотека СТАРС, предназначенная для расчета теплофизических свойств транспортируемых продуктов для тех критериев расчета, при которых они необходимы;
- модуль «Строительная климатология», на основе данных СНиП 23-01-99 позволяет определить климатические параметры населенного пункта, где находится объект;
- модуль «Склонятель», который склоняет тексты названий материалов и изолируемых объектов для выходных документов.
Преимущества расчета и выбора изоляции при использования программы
- сокращение времени выполнения проекта,
- повышение точности выбора изоляции, что позволяет экономить материал,
- возможность проведения нескольких вариантов расчета для выбора наиболее эффективного, поскольку время тратится только на ввод исходных данных.
В программе предусмотрена возможность импорта данных из проектов программы Гидросистема из системы СУБД-проект, а также из файлов открытого формата.
Благодаря продуманной организации интерфейса пользователя и встроенной документации с методическим описанием освоение программы не требует специального обучения и не занимает много времени. Программа работает в среде Windows XP/Vista/7
Что нового
Что нового в Изоляция 2.51
Новая версия содержит ряд значительных усовершенствований и исправлений.
Добавлены:
- Возможность расчета и выбора противопожарных и компенсационных вставок в составе теплоизоляционного слоя. Соответствующие слои добавлены в правила выбора материалов. Каждый пользователь может самостоятельно настроить, какой материал использовать для вставок.
- Возможность расчета и выбора необходимых вспомогательных крепежных деталей для наружного ограждения трубопроводов и оборудования с высокими температурами без изоляции.
- Вывод количества изолируемых отводов и переходов в ведомость объемов работ.
Другие изменения:
- Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
- в базу данных добавлены маты прошивные ТЕХНОНИКОЛЬ МП различных марок по ГОСТ 21880-2011 производства ООО «Завод ТЕХНО»;
- скорректированы типоразмеры и коэффициенты уплотнения матов прошивных ТЕХНО по ТУ 5762-006-74182181-2008;
- в базу данных добавлен ряд вспомогательных материалов теплоизоляционных конструкций:
- скальные полимерные листы СЛП марки «Геофлакс»;
- грунтовка ПФ-0131;
- герметик Абрис С-ЛБ
- герметик ВГО-1;
- полосы стальные горячекатаные общего назначения;
- герметик ВГО-1;
- винты с шестигранной головкой по ГОСТ ИСО 4018-2013;
- вспомогательные материалы для изоляции Технониколь Carbon (Мастика, Стрепп лента ПЭТ, битум ТЕХНОНИКОЛЬ БН 70/30 и др.);
- составлены новые правила выбора «ТЕХНОНИКОЛЬ CARBON» на основе полуцилиндров и сегментов из экструзионного пенополистирола производства ООО «ТехноНИКОЛЬ-Строительные Системы»;
- во всех правилах выбора скорректированы конструкции наружного ограждения для неизолированных «горячих» трубопроводов: уточнен расчет количества ограждающего материала, добавлен учет вспомогательных материалов;
- во всех правилах выбора на основе горючих теплоизоляционных материалов внесены изменения в расчетные формулы, позволяющие использовать в данных правилах выбора противопожарные вставки в теплоизоляционный слой (сами противопожарные вставки в правила не добавлялись, пользователь при необходимости может сделать это самостоятельно).
- Уточнен расчет количества второго и последующих слоев цилиндров при изоляции отводов.
- В составе дистрибутива программы теперь поставляются альбомы технических решений по изоляции «Технониколь».
Исправлены:
- Ошибки, из-за которых в некоторых случаях возникали проблемы с подбором слоев при ручном задании теплоизоляционных материалов с заданной толщиной.
- Некоторые редко встречающиеся неточности при работе с правилами выбора материалов и их импорте из баз данных от старых версий программы.
- Другие мелкие ошибки и неточности.
Что нового в Изоляция 2.50
Добавлены:
- Возможность расчета и выбора противопожарных и компенсационных вставок в составе теплоизоляционного слоя. Соответствующие слои добавлены в правила выбора материалов. Каждый пользователь может самостоятельно настроить, какой материал использовать для вставок.
- Возможность расчета и выбора необходимых вспомогательных крепежных деталей для наружного ограждения трубопроводов и оборудования с высокими температурами без изоляции.
- Вывод количества изолируемых отводов и переходов в ведомость объемов работ.
Другие изменения:
- Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
- в базу данных добавлены маты прошивные ТЕХНОНИКОЛЬ МП различных марок по ГОСТ 21880-2011 производства ООО «Завод ТЕХНО»;
- скорректированы типоразмеры и коэффициенты уплотнения матов прошивных ТЕХНО по ТУ 5762-006-74182181-2008;
- в базу данных добавлен ряд вспомогательных материалов теплоизоляционных конструкций:
- скальные полимерные листы СЛП марки «Геофлакс»;
- грунтовка ПФ-0131;
- герметик Абрис С-ЛБ
- герметик ВГО-1;
- полосы стальные горячекатаные общего назначения;
- герметик ВГО-1;
- винты с шестигранной головкой по ГОСТ ИСО 4018-2013;
- вспомогательные материалы для изоляции Технониколь Carbon (Мастика, Стрепп лента ПЭТ, битум ТЕХНОНИКОЛЬ БН 70/30 и др.);
- составлены новые правила выбора «ТЕХНОНИКОЛЬ CARBON» на основе полуцилиндров и сегментов из экструзионного пенополистирола производства ООО «ТехноНИКОЛЬ-Строительные Системы»;
- во всех правилах выбора скорректированы конструкции наружного ограждения для неизолированных «горячих» трубопроводов: уточнен расчет количества ограждающего материала, добавлен учет вспомогательных материалов;
- во всех правилах выбора на основе горючих теплоизоляционных материалов внесены изменения в расчетные формулы, позволяющие использовать в данных правилах выбора противопожарные вставки в теплоизоляционный слой (сами противопожарные вставки в правила не добавлялись, пользователь при необходимости может сделать это самостоятельно).
- Уточнен расчет количества второго и последующих слоев цилиндров при изоляции отводов.
- В составе дистрибутива программы теперь поставляются альбомы технических решений по изоляции «Технониколь».
Исправлены:
- Ошибки, из-за которых в некоторых случаях возникали проблемы с подбором слоев при ручном задании теплоизоляционных материалов с заданной толщиной.
- Некоторые редко встречающиеся неточности при работе с правилами выбора материалов и их импорте из баз данных от старых версий программы.
- Другие мелкие ошибки и неточности.
Что нового в Изоляция 2.49 R3 (05.06.2020)
- Исправлена ошибка, из-за которой в отдельных случаях могла некорректно подбираться «двухслойная» изоляция (состоящая из двух различных теплоизоляционных материалов) с принудительным заданием толщины первого слоя.
- Оптимизирован механизм округления толщин изоляции в конструкции до величин кратных 10 мм для «двухслойной» изоляции (состоящей из двух различных теплоизоляционных материалов) – теперь округляется не суммарная толщина обоих материалов, а только того/тех материалов, для которых стоит признак «Принимать толщину кратной 10 мм».
Что нового в Изоляция 2.49 R2 (04.02.2020)
- Исправлена ошибка, из-за которой для некоторых теплоизоляционных скорлуп могли возникать проблемы с подбором слоев типоразмеров на большие диаметры труб.
- Внесены улучшения в механизм формирования заданий на расчёт электрообогрева:
- добавлен вывод максимальной технологической температуры продукта.
- уточнен вывод максимальной температуры воздействия на кабель.
- расстояния до пункта подачи питания и управления обогревом теперь по умолчанию инициализируются нулевые.
Что нового в Изоляция 2.49 (30.12.2019)
- Добавлена возможность настройки диапазона высотных отметок, по которым происходит разбиение работ в ведомости объемов работ на группы.
- Добавлена возможность подбора материалов антикоррозионной окраски для объектов без изоляции.
- Расчет климатических параметров актуализирован согласно последнему СП 131.13330.2018.
- Добавлены новые типы арматуры (вентиль, различные типы задвижек и затворов) для подбора быстросъемной изоляции.
- Уточнен расчет температуры на поверхности изоляции при ручном задании изоляционного материала.
- Изменен алгоритм учета опции «Уплотнять до установки» при расчете изоляции – теперь данная опция лишь определяет, какая изоляционная конструкция должна подбираться для данного изолируемого объекта (по правилам выбора). А как будет считаться уплотнение изоляции, определяется только опцией «Уплотнять до установки», включенной (или отключенной) для изоляционного материала в правилах выбора или при ручном задании.
- Уточнен расчет объемов и поверхностей изоляции для плоских днищ.
- Уточнен расчет вспомогательных материалов (опорно-разгружающих, крепежных и др. изделий) для изоляции отводов.
- Уточнен расчет коэффициента наружной теплоотдачи при расчете изоляции из цилиндров с нестандартными размерами.
- Оптимизирован выбор изоляционных материалов для плоских и эллиптических заглушек в составе оборудования, а также для плоских круглых днищ и штуцеров.
- Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
- В базу данных добавлены цилиндры и прошивные маты из каменной ваты ProRox, а также маты KLIMAFIX производства ООО «РОКВУЛ»;
- В базу данных добавлены термочехлы K-FLEX JACKET различных марок производства ООО «К-ФЛЕКС»;
- В базу данных добавлены гибкие полимерные трубы с тепловой изоляцией ИЗПРОФЛЕКС-115А (производитель Группа ПОЛИМЕРТЕПЛО) по ТУ 22.21.29-001-48532278-2017, а также вспомогательные материалы к ним;
- В базу данных добавлены термочехлы ЧТС различных марок (производства ООО «Промтекс-групп»);
- В базу данных добавлены цилиндры и маты ХОТPIPE различных марок (производства ООО «ХОТPIPE»);
- В базу данных добавлены полуцилиндры из экструзионного пенополистирола «ТЕХНОНИКОЛЬ XPS» различных марок (производства ТЕХНОНИКОЛЬ);
- В базу данных добавлены рулонные материалы на основе аэрогеля ArmaGel HT различных марок;
- В базу данных добавлены предизолированные опоры ISORING производства ПК ФЛАГМАН;
- В базе данных актуализирована информация по изоляционным изделиям Пеноплэкс ООО «ПЕНОПЛЕКС СПб» согласно новому ТУ 5767-003-54349294-2013;
- В базе данных скорректированы коэффициенты уплотнения изоляции марок WATTAT МБПЭ и МП производителя ООО «СМП Механика»;
- В базе данных материалов удалены все «*» в обозначениях ГОСТ;
- В базе данных изменены обозначения стали 3 и полос 3х30;
- Составлены правила выбора «ROCKWOOL — ProRox. Алюминиевый лист» и «ROCKWOOL — ProRox. Стальной лист» на основе матов и цилиндров ProRox производства ООО «РОКВУЛ»;
- Скорректированы правила выбора «PAROC» и «PAROC. Стальной лист» (в соответствии с изменениями в номенклатуре производителя);
- Скорректированы правила выбора FOAMGLAS:
- уточнен расчет количества покрытия поверхности теплоизоляционной конструкции составом МБП-300
- уточнен расчет количества антиабразива HTAA для защиты внутренней поверхности 1-
