Программа предназначена для проектирования электротехнического оборудования, создания и раскладки кабельных трасс, моделирования систем электроснабжения, расчета нагрузок.
Model Studio CS Электрика — это программный комплекс, объединяющий в себе ключевой функционал разработки 3D-модели в части размещения электротехнического оборудования, создания кабельных трасс, раскладки кабелей, моделирования системы электроснабжения, проведения расчетов нагрузок по СП 256.1 325 800.2016 и РТМ 36.18.32.4−92, генерации схем однолинейных системы электроснабжения, проведения подбора коммутационного оборудования и кабелей.
Встроенный расчетный модуль позволит смоделировать систему электроснабжения, выбрав источники питания, распределения и потребителей электрической энергии, и произвести расчет нагрузок, токов короткого замыкания, отклонений напряжений и пр. По результатам проведенных расчетов доступен выбор коммутационного оборудования и кабелей из имеющихся в базе данных стандартных компонентов.
Также функционал позволяет выполнить расчет освещенности и автоматическое размещение светильников в рамках 3D-модели.
На основании созданной системы электроснабжения доступна генерация схем однолинейных. Посредством встроенного спецификатора реализована возможность создать выгрузку данных любого содержания и сложности.

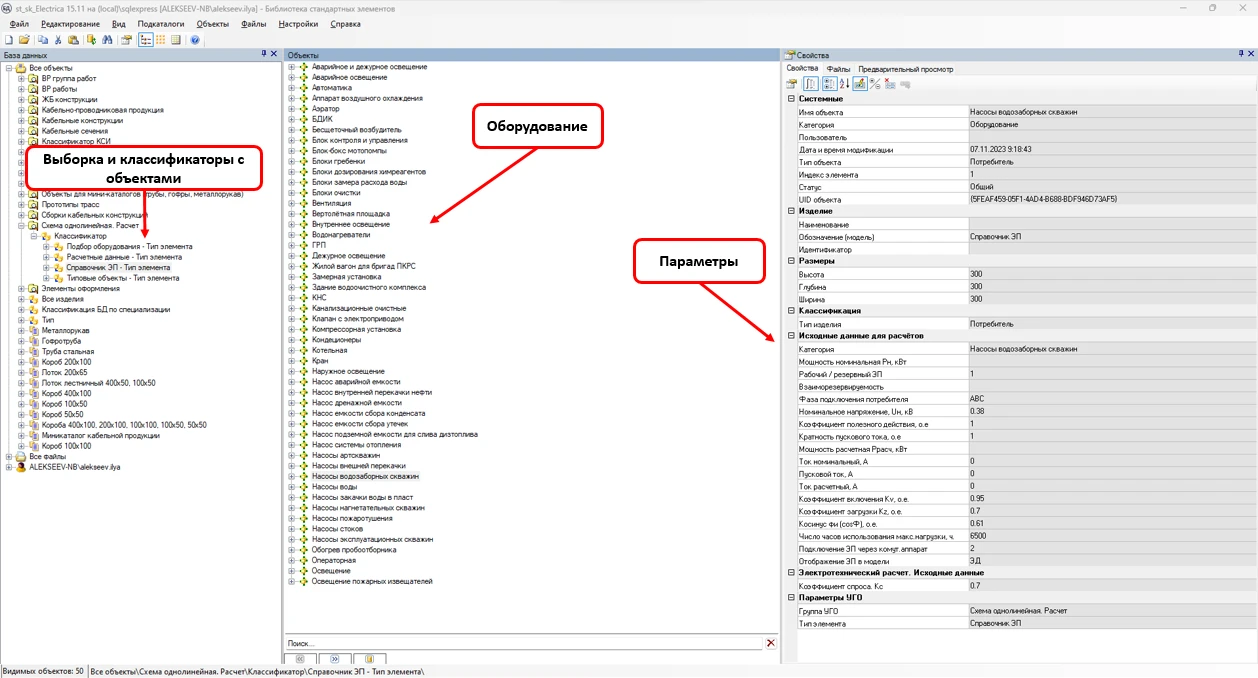

База данных стандартных компонентов Model Studio CS Электрика встроена в среду проектирования и не требует вызова дополнительных программ. Доступ к базе для пользователя реализован через диалоговое окно с интуитивно понятным интерфейсом. База данных стандартных компонентов содержит объекты разделов «Электротехническое оборудование», «Кабельные конструкции», «Кабельно-проводниковая продукция» и пр. Объекты БД содержат необходимый набор параметров, используемых для выполнения расчетов, разработки проектных решений и оформления проектной документации.
Оборудование и материалы базы данных стандартных компонентов удобно сгруппированы с применением выборок, классификаторов и миникаталогов.
Инженер, использующий Model Studio CS Электрика, имеет все инструменты, необходимые для работы с базой данных: поиск (простой или с предварительно заданными условиями), предопределенные выборки, классификаторы.

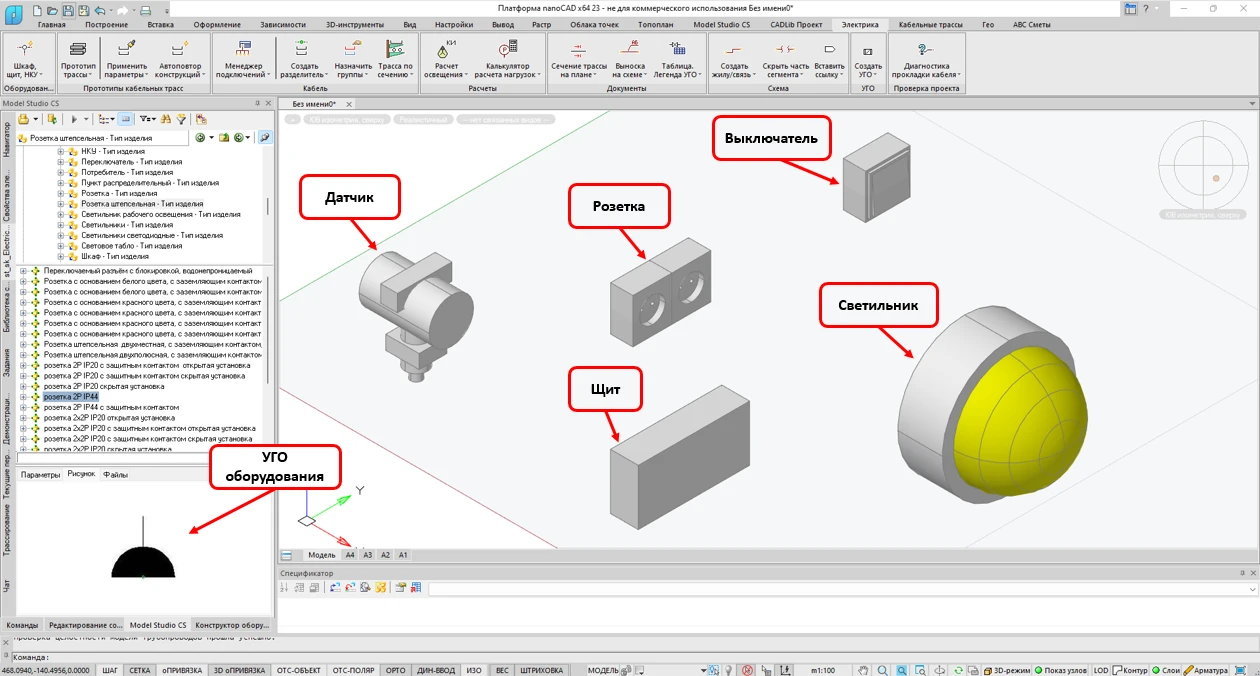

В разделе «Оборудование с УГО» содержится информация по различному оборудованию, которое может быть задействовано при создании трехмерной модели. Большинство объектов оборудования имеет узлы подключения (точки, к которым будет подключен кабель). Каждому оборудованию присвоено свое условно-графическое обозначение (УГО) для корректного отображения на плане.
В разделе «Кабельные конструкции» собрана информация по кабельным конструкциям, из которых состоят сооружения для прокладки кабелей (лотки различных типов, углы поворотов в горизонтальной и вертикальной плоскости, тройниковые и крестообразные секции, стойки, консоли, скобы подвесные и т.д.).
Раздел базы данных «Кабельно-проводниковая продукция» содержит информацию по кабельной продукции, выпускаемой отечественными и зарубежными производителями. Для каждого кабеля здесь приведены сведения, необходимые при выполнении модели кабельной раскладки (тип, обозначение (модель), вес, наружный диаметр, материал изоляции, число и сечение жил), а также при подготовке проектных документов — кабельных журналов и спецификаций (номер ГОСТа или технических условий, код общероссийского классификатора продукции, наименование предприятия-изготовителя, полное наименование модели и т.д.).
Технология трехмерного моделирования осуществляется с применением параметрических объектов и предоставляет возможность смоделировать объект любой сложности. Размещение оборудования в трехмерной модели производится посредством выноса объекта из базы данных стандартных компонентов в пространство модели. Каждый объект содержит необходимый объем параметров, а также «ручки» для перемещения и определения положения в пространстве.

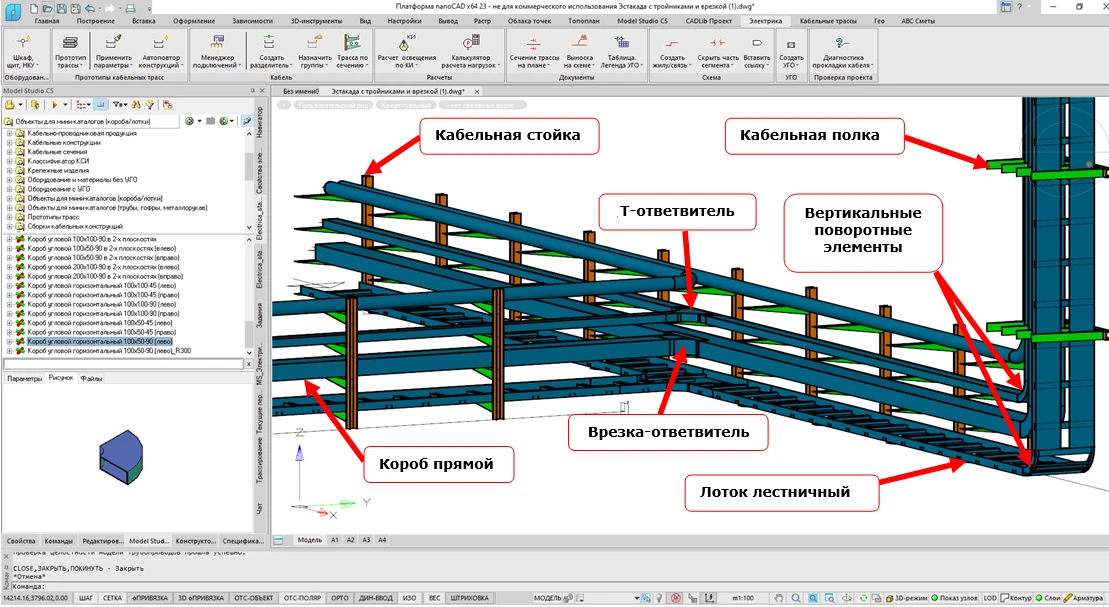

Проектирование кабельных конструкций выполняется автоматизировано путем выбора элемента соответствующего мини-каталога в базе данных стандартных компонентов и указания осей построения в пространстве модели.

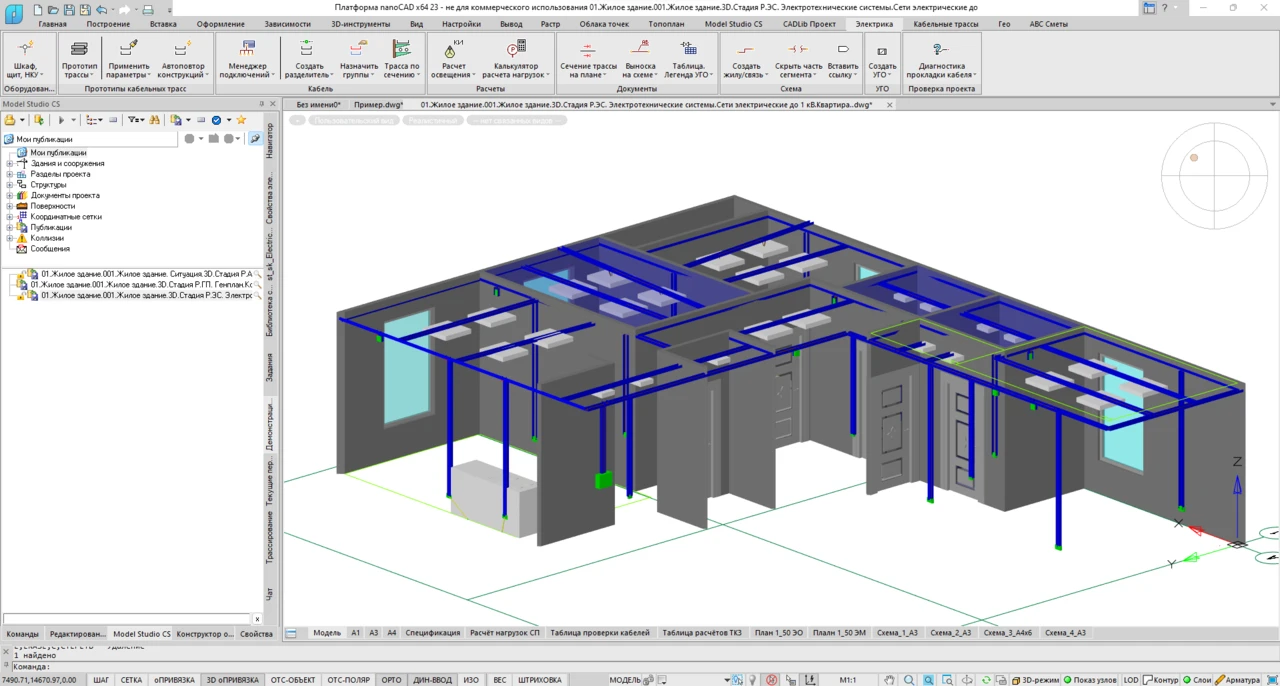

При проектировании системы электроснабжения в помещениях гражданских зданий процесс разработки трехмерной модели ускорят команды Автоматическая расстановка оборудования в помещении и Автоматическое создание прототипов кабельных трасс по периметру помещения, позволяющие смоделировать розеточную сеть, избежав рутинных операций размещения оборудования.

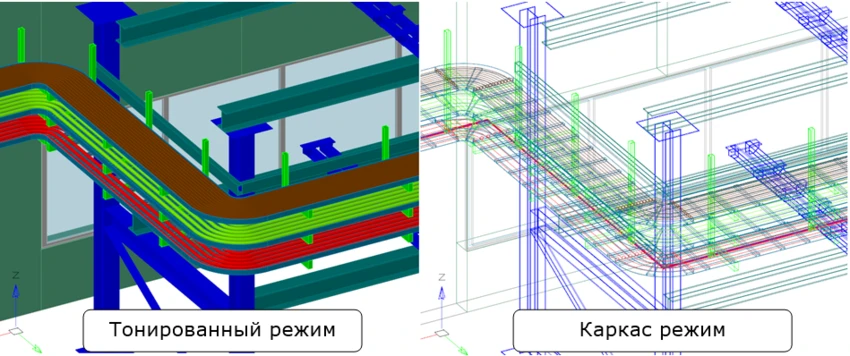

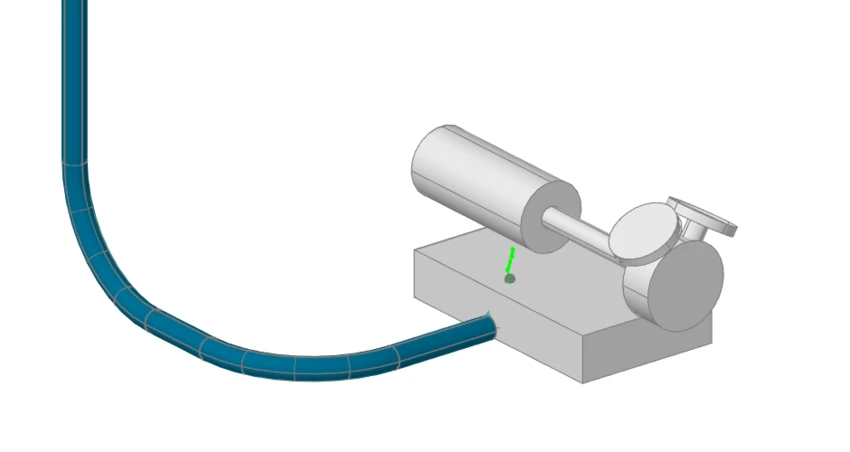

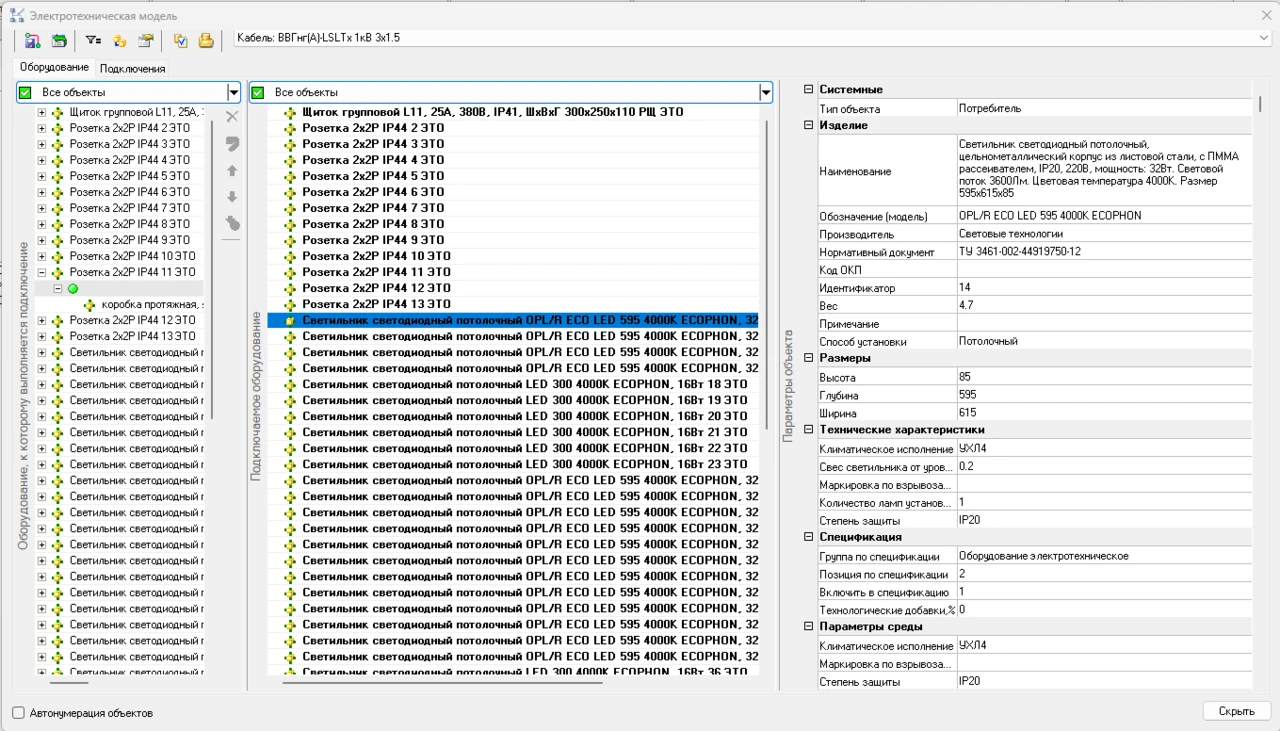

Model Studio CS Электрика обладает функционалом раскладки кабелей по кабеленесущим системам. Каждая единица оборудования в трехмерной модели имеет узлы для подключения кабелей и отображается в диалоговом окне Электротехническая модель, где и осуществляется соединение кабелями.
После соединения оборудования кабелями одним кликом мыши выполняется раскладка кабелей в трехмерной модели, при том, если модель в достаточной степени «обвязана» кабеленесущими системами или прототипами кабельных трасс, кабели будут проложены именно по ним с учетом заданных условий раскладки. В случае, когда пользователю требуется изменить путь прокладки кабеля, это доступно в ручном режиме.

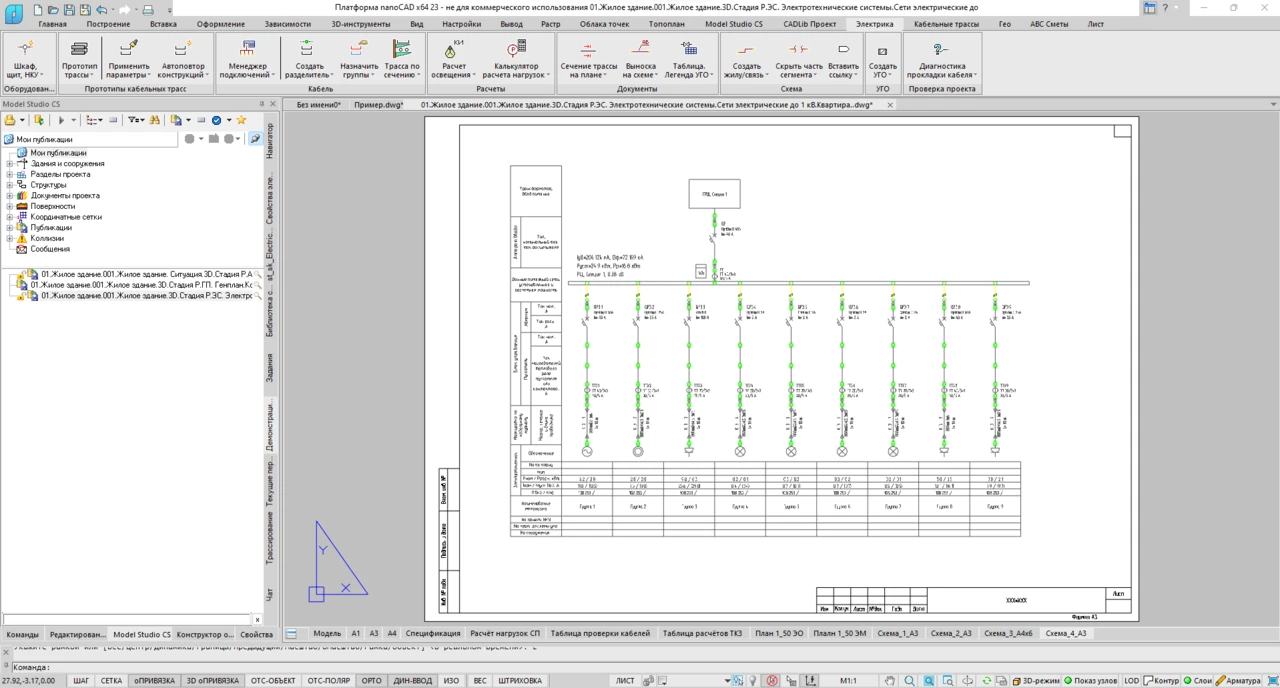

Model Studio CS Электрика обладает функционалом генерации схем однолинейных на основании созданной трехмерной модели системы электроснабжения с применением шаблонов, что, в свою очередь, упрощает переход проектных организаций с внутренними стандартами оформления рабочей документации на данное ПО.
Генерация схем производится на каждый элемент структуры системы электроснабжения по секциям КТП и секциям шкафов НКУ. В функционале присутствует возможность задания отображения элементов втычных контактов электрических аппаратов, трансформаторов тока, счетчиков учета электрической энергии. ПО автоматически осуществляет подбор формата листа для генерации схемы в зависимости от количества потребителей. По завершении генерации производится передача данных длин и типов кабелей в схему из 3D-модели. При осуществлении подбора оборудования осуществляется передача данных от объектов БДСК элементам схемы

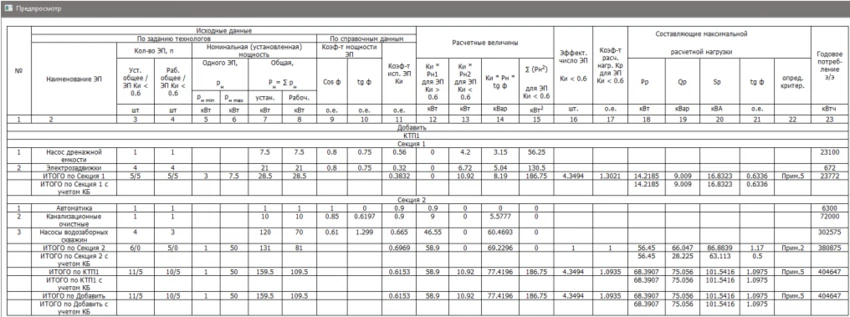

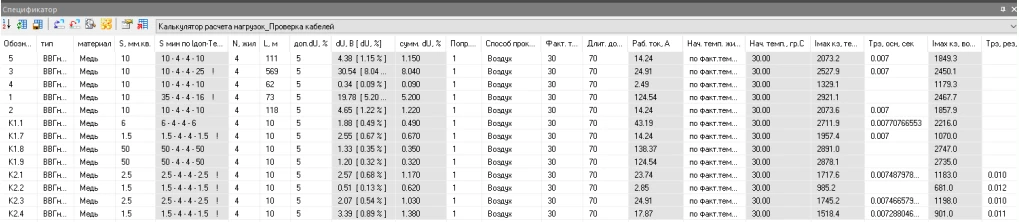

В рамках Model Studio CS Электрика реализованы расчеты электрических нагрузок по РТМ 36.18.32.4−92 или СП 3556.1 325 800.2016, расчет мощности трансформатора КТП, расчет центра источника питания, расчет и выбор мощности конденсаторных батарей, расчет токов короткого замыкания согласно ГОСТ 28 249–93 в сети 0,4 кВ для нормального режима, а также реализована проверка кабелей на минимальное сечение по допустимому току, допустимому отклонению напряжения, по термической стойкости и по невозгораемости.

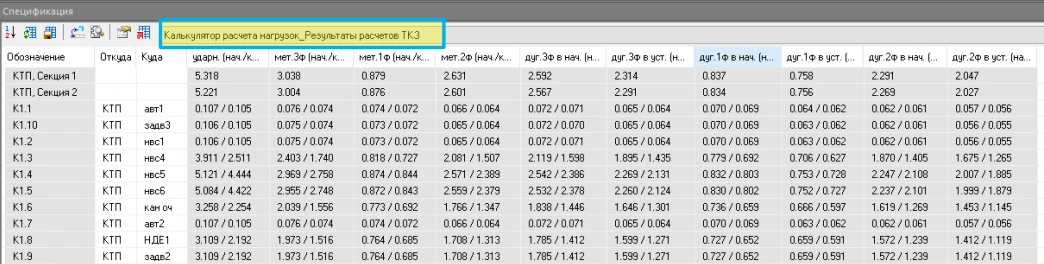

Расчет электрических нагрузок производится как на самой КТП на каждой секции, так и на каждой секции шкафов НКУ. Для достижения требуемого tgφ секции пользователь может задать его требуемое значение, ПО произведет расчет требуемой реактивной мощности устанавливаемой конденсаторной батареи. Параметры выбора батареи конденсаторов указывает пользователь по наиболее близкому значению к расчетной реактивной мощности. После выбора батареи конденсаторов требуемой мощности осуществляется повторный перерасчет с учетом выбора БК. В расчете мощности трансформатора КТП участвуют данные общей электрической нагрузки потребителей, количество трансформаторов на ПС и коэффициент загрузки трансформатора. Данные расчета центра источника питания позволяют установить КТП в 3D-модели в точку центра электрических нагрузок для экономической целесообразности. Подбор оборудования для однолинейной схемы осуществляется по номинальному (расчетному) току. Расчет токов короткого замыкания производится при установке элемента «Система» в схему с трансформатором. При построении связи между элементами осуществляется расчет значений токов КЗ по результатам которого производится проверка кабелей по допустимому току, допустимому отклонению напряжения, по термической стойкости и по невозгораемости.
После подбора и проверки кабелей в однолинейной схеме для кабелей, сечение которых изменилось по результатам проверки по сравнению с сечениями кабелей в 3D-модели, имеется возможность сформировать список (задание) в виде CSV-файла для последующей перераскладки кабелей в 3D-модели.

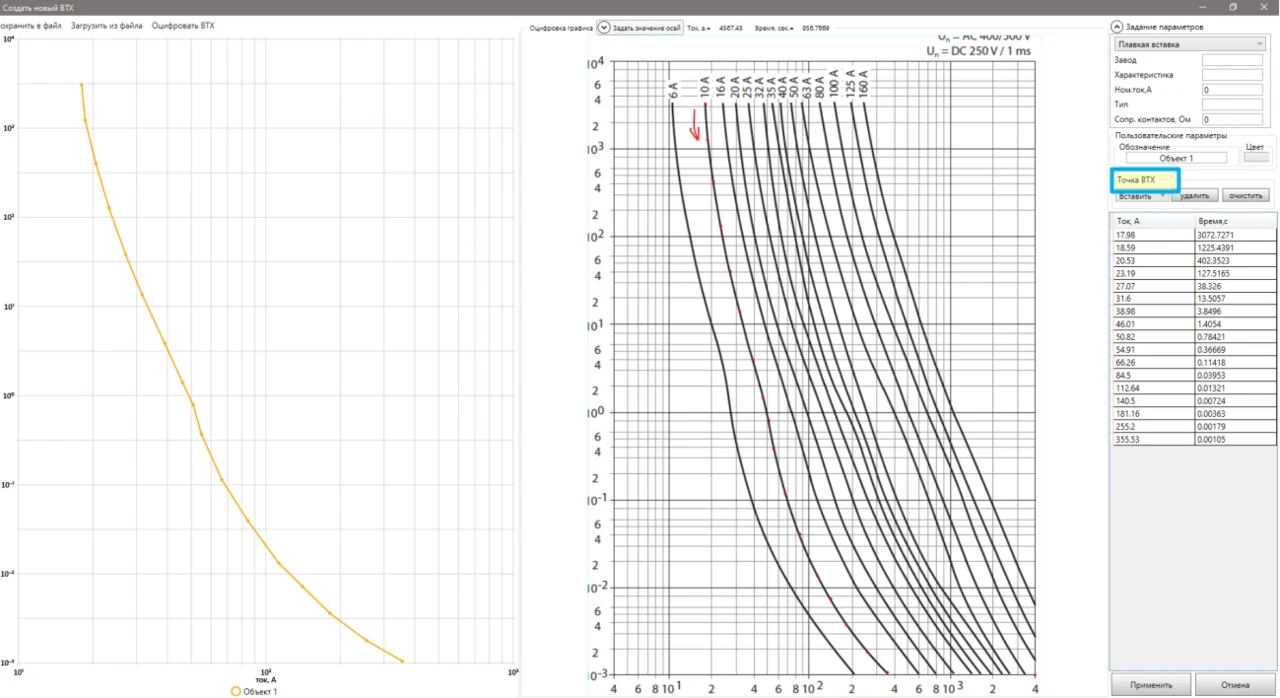

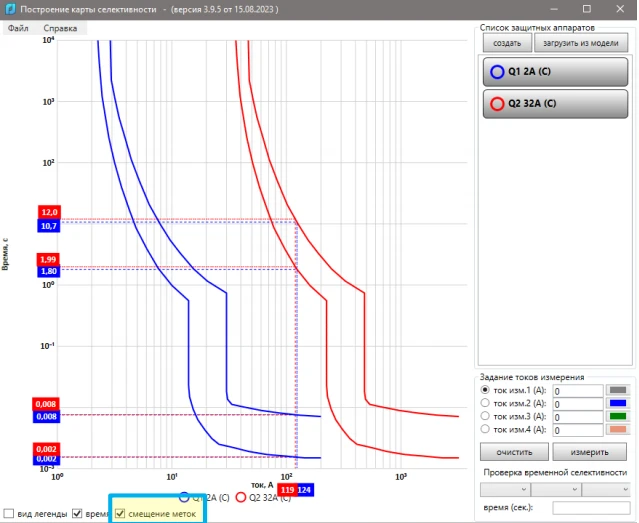

Модуль ВТХ позволяет оцифровать время-токовую характеристику защитного аппарата и построить карту селективности.

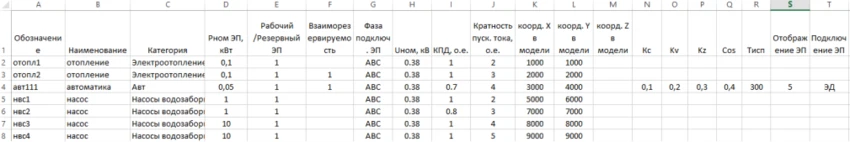

В качестве исходных данных для расчетного модуля возможно использовать как ранее созданную трехмерную модель, так и задание в CSV-формате с ключевой информацией о потребителях.
На основании проведенных пользователем расчетов может быть осуществлен подбор оборудования и кабелей. Важно заметить, что текущая реализация технологии сквозного проектирования позволяет по команде выполнить передачу данных подобранных кабелей в трехмерную модель.

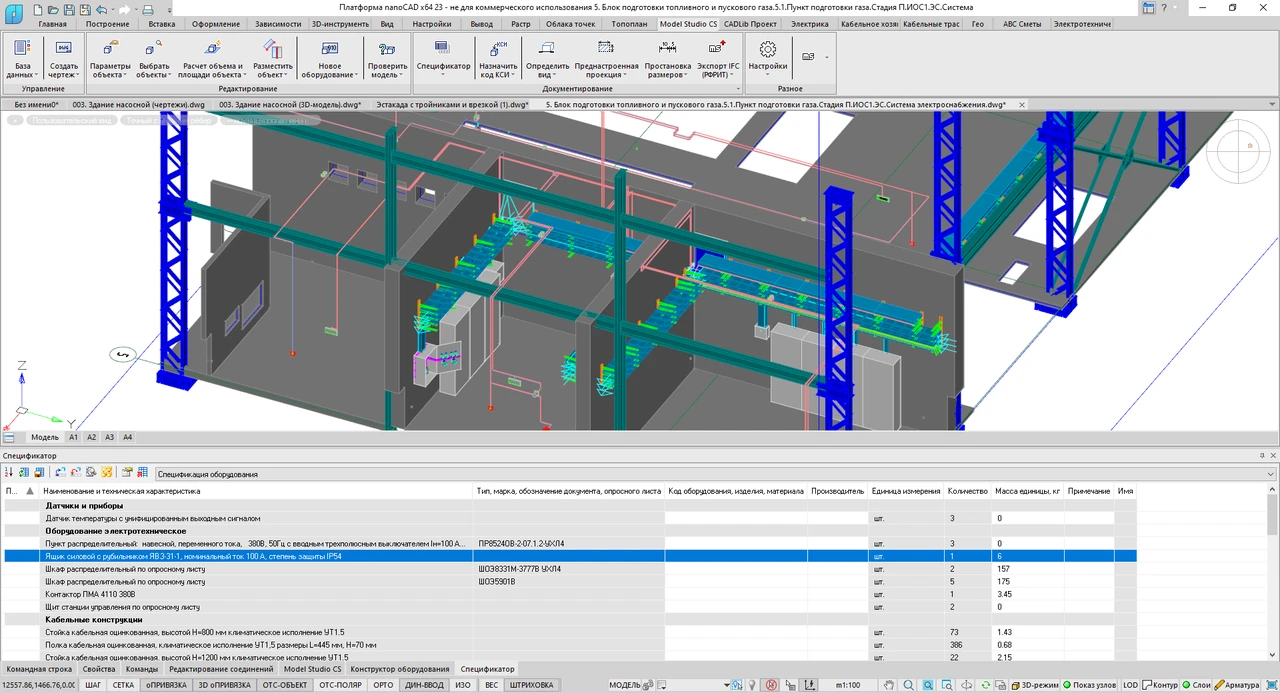

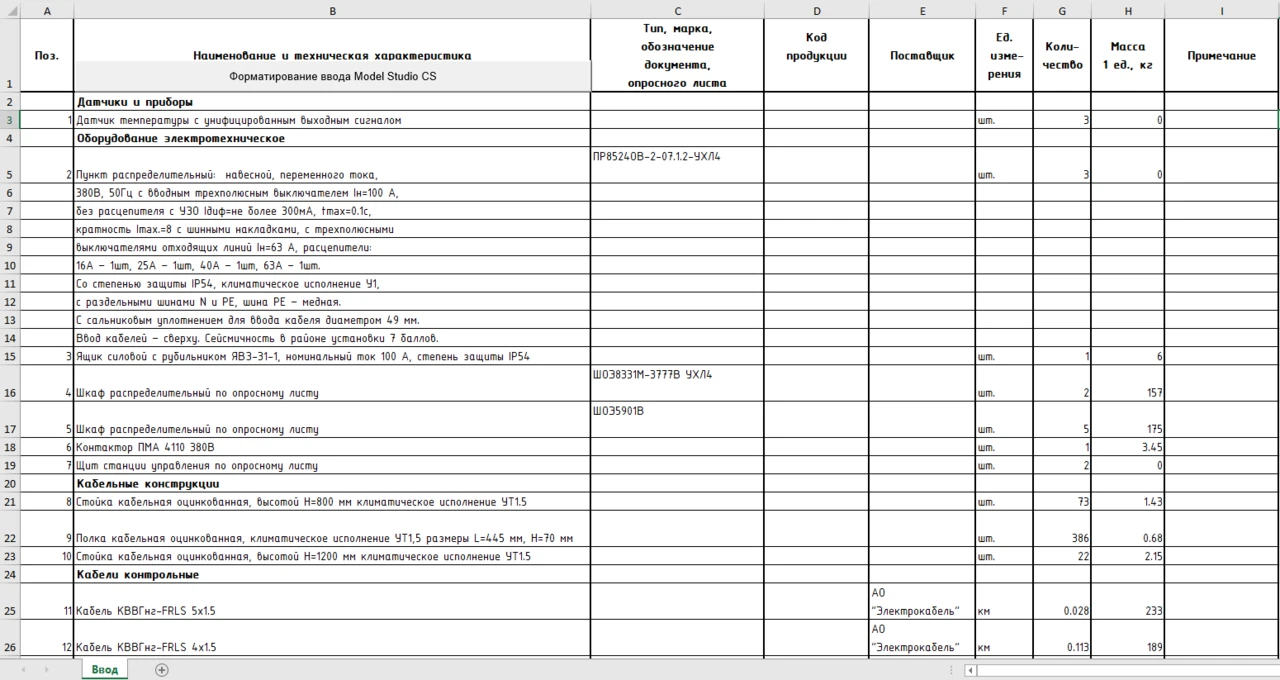

Линейка программных продуктов Model Studio CS оснащена функционалом спецификатора, позволяющим осуществлять выгрузку отчетной табличной документации в документы различных форматов, а также в поле листа. Также имеется возможность ознакомиться с предварительным результатом выгрузки по листу или/и модели с внесением изменений и записью данных корректировок в сами параметрические объекты.

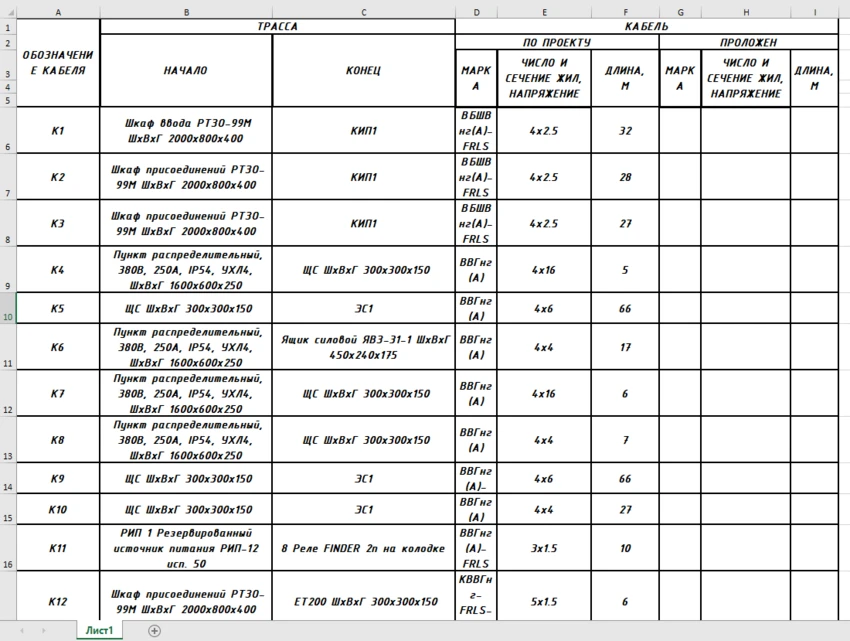

Кабельный журнал также можно отслеживать в реальном времени или вывести в требуемый формат выходного документа.

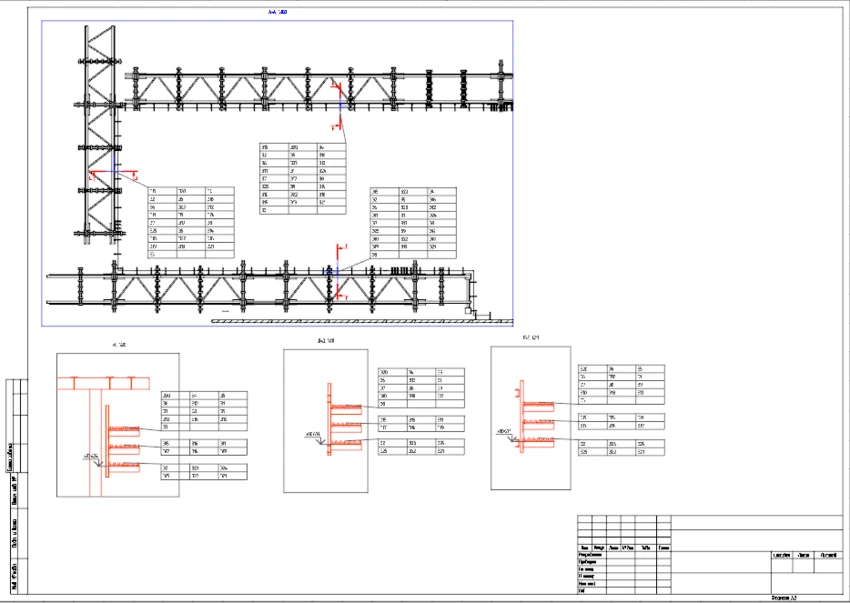

Программное обеспечение Model Studio CS Электрика имеет достаточно полную базу УГО для прорисовки схем электрических принципиальных в соответствии с ГОСТ, элементов оборудования для размещения в 3D-модели и дальнейшего получения планов расположения электрооборудования. Функционал программы обеспечивает генерацию планов кабельных трасс и сечений по кабеленесущим конструкциям, позволяя осуществлять автоматическую и ручную простановку выносок, обозначений и подписей. Также возможна автоматизированная простановка выносок с позициями кабелей в местах сечений на сгенерированном плане. Созданные сечения могут быть обработаны индивидуально с автоматизированной выгрузкой разреза. Функционалом программы будут предложены к простановке выноски, содержащие позиции кабелей на каждой из конструкций, и высотная отметка. Размеры на чертеже будут проставлены автоматически.
Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).
