Model Studio CS Технологические схемы

от 52 100 ₽

Программа предназначена для разработки технологических и монтажно-технологических схем (марки ТХ, ТТ). Инженерный программный комплекс для создания принципиальных, технологических и монтажно-технологических схем установок и производств.

Model Studio CS Технологические схемы значительно расширяет возможности платформ AutoCAD и nanoCAD, делая работу инженера более комфортной и эффективной.

Комплекс позволяет решать следующие основные задачи:

создание и редактирование интеллектуальных схем любой сложности;
автоматическое формирование проектной и рабочей табличной документации;
формирование заданий для создания 3D-модели.

CSoft Development

CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

База данных условно-графических обозначений

База данных УГО встроена в среду проектирования

База данных Model Studio CS Технологические схемы встроена в среду проектирования и не требует вызова дополнительных программ. Комфортное диалоговое окно предоставляет пользователю удобный и наглядный доступ к базе. В состав базы входит набор основных условных графических обозначений оборудования, арматуры и КИПиА, соответствующих российским нормативным документам и предназначенных для размещения на чертеже.

Инженер, использующий Model Studio CS Технологические схемы, получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Предусмотрена возможность без вставки в чертеж посмотреть, как выглядит объект и (тоже без вставки) получить полную информацию о нем.

Гибкая, с хорошо продуманной эргономикой система разработки и пополнения базы данных позволяет без труда сохранять в ней новое оборудование, изделия и материалы.

База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере.

Создание схем

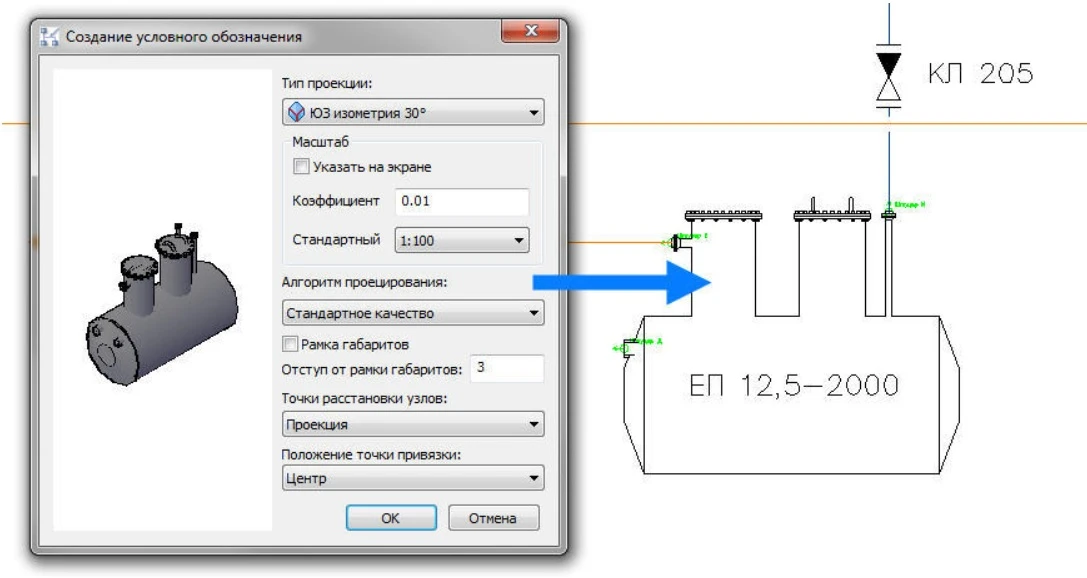

Создание УГО на основе 3D-модели реального объекта

Основой для создания схем в Model Studio CS Технологические схемы является набор условных графических обозначений (УГО) элементов. В стандартную поставку программного комплекса уже включены наборы типовых УГО технологического оборудования и арматуры — с перечнем основных технологических параметров, доступных для заполнения после размещения на чертеже.

Существует возможность создания УГО на основе реально существующего оборудования и трубопроводных деталей с использованием трехмерной базы данных Model Studio CS, которая также входит в стандартную поставку и прекрасно интегрируется в среду проектирования. При этом двумерное представление объекта формируется автоматически на основе его трехмерной модели, а кроме того наследуется весь набор технологических параметров (вес, производитель, нормативный документ и т.д.).

Для удобства освоения в программе существует функционал, позволяющий преобразовать объекты УГО, ранее созданные стандартными средствами AutoCAD/nanoCAD, в объекты Model Studio CS Технологические схемы. Преобразованные таким образом объекты можно сохранить в базе данных и использовать в текущем и последующих проектах.

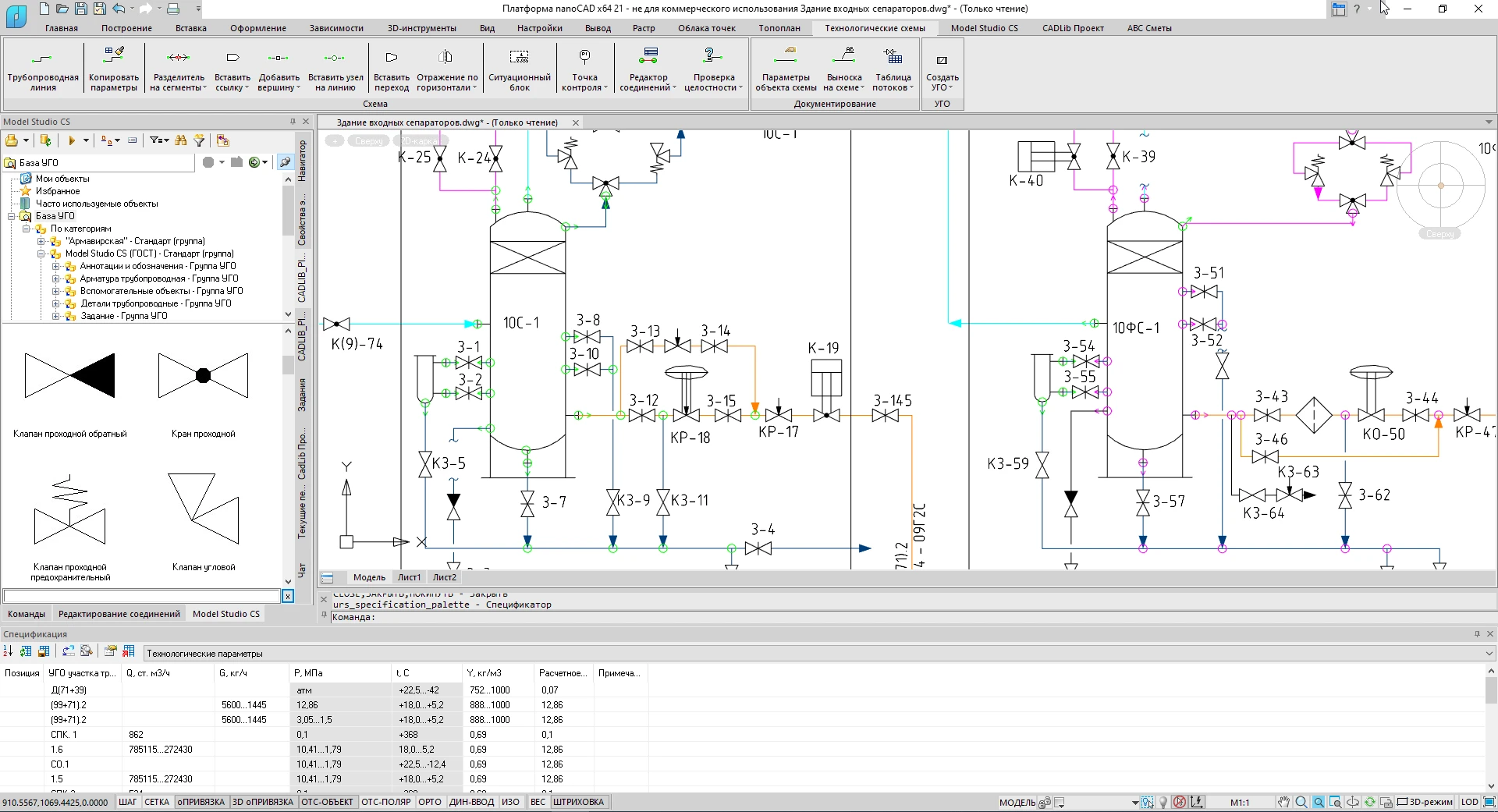

Размещенное на схеме оборудование просто и удобно соединяется технологическими линиями. Программа предлагает следующие способы построения линий:

автоматическое построение трассы при указании двух точек на соединяемых объектах. Программа автоматически построит трассу, разместит стрелку направления потока;
построение линии вручную. Основные параметры линии задаются перед ее отрисовкой;
использование технологических линий с заданными параметрами, сохраненных в базе данных Model Studio CS. При вставке таких линий из БД все заданные параметры, хранящиеся в базе, будут скопированы в чертеж.

Сам процесс отрисовки трубопроводной линии мало чем отличается от отрисовки стандартной полилинии в среде AutoCAD/nanoCAD. Созданные линии легко редактируются, при этом изменяется не только положение сегмента, но и информационная часть (добавление и удаление параметров, изменение их значений).

В случае, если необходимо подключиться к оборудованию без использования узла, программа предложит разместить в точке присоединения штуцер.

Интеллектуальное поведение и автоматическое оформление схем

Model Studio CS Технологические схемы значительно упрощает выпуск готового документа благодаря встроенным инструментам, обеспечивающим интеллектуальное поведение объектов и автоматизирующим оформление.

В состав программы включены мощные средства интеллектуального отслеживания ввода данных, которые помогают инженеру в работе и обеспечивают высокое качество проекта:

автоматическая обработка пересечений технологических линий в местах, где отсутствуют соединения (формирование разрывов);
автоматический разрыв линии при вставке арматуры и других «линейных» элементов схемы без нарушения целостности информации. При удалении таких элементов схемы линия автоматически сшивается;
проверка диаметров при подключении линии к штуцеру оборудования. В случае несовпадения диаметров линии и штуцера система предлагает варианты решения: правка параметров или вставка соответствующих переходов;
проверка параметров при врезке или соединении линий. В случае необходимости предлагается вставка переходов или правка параметров;
при выборе двух точек на схеме система анализирует чертеж и предлагает автоматически отрисовать всю линию с интеллектуальным обходом уже существующих элементов схемы;
автоматическое отслеживание направления потока линии при размещении обратных клапанов и элементов, зависящих от направления потока. Система автоматически отслеживает правильное направление и соответствующим образом размещает элемент на схеме;
при необходимости обозначить визуальный разрыв линии (чтобы не загромождать чертеж) специальный инструмент сохраняет целостность «разорванной» линии.

Интеллектуальные объекты и инструменты Model Studio CS Технологические схемы обеспечивают пользователю возможность создавать схему и вносить изменения с минимальными затратами времени и максимальной эффективностью, при этом сохраняются вся топология, оформление и т.п.

При отрисовке и редактировании в дополнение к интеллектуальному поведению объектов существует возможность в автоматическом режиме проставлять надписи на схеме. Текст надписи формируется автоматически и полностью соответствует надписываемому объекту схемы. Функции интеллектуального поведения обеспечивают отслеживание изменений в схемах и автоматически обновляют соответствующие надписи.

Специальные возможности Model Studio CS Технологические схемы позволяют сохранить типовое оформление в базе данных УГО, после чего оно может автоматически применяться при вставке УГО в схему.

Функционал Model Studio CS Технологические схемы позволяет организовать подбор реальных типоразмеров из базы данных для УГО схемы с использованием стандартных технологических параметров элемента. Таким образом, пользователь может присвоить элементу схемы атрибутивную информацию реально существующего изделия из базы данных. Выборка из БД производится по основным технологическим параметрам: например, по определенному диаметру трубопровода и давлению можно подобрать всю подходящую арматуру для УГО запорного клапана.

Текст обозначения автоматически формируется из значений параметров оборудования

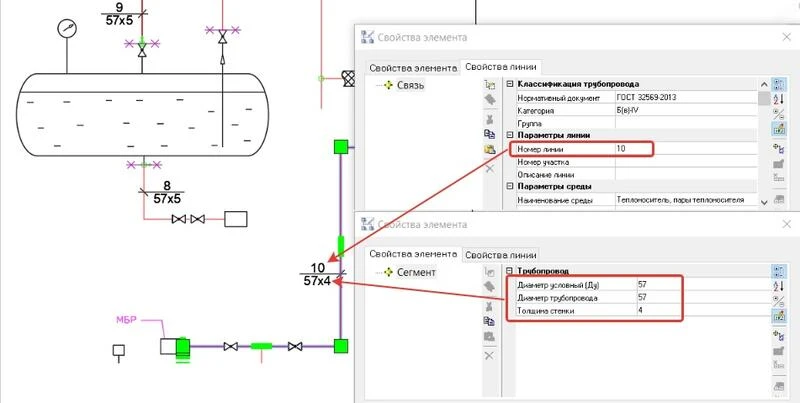

Пример формирования обозначения линии на основе заданных параметров

Формирование заданий для создания 3D-модели

Model Studio CS Технологические схемы позволяет формировать задания для передачи данных по объектам схемы в Model Studio CS Трубопроводы. Данные с технологической схемы можно использовать в 3D-модели при компоновке оборудования, трассировке трубопроводов, размещении арматуры.

Задание представляет собой файл открытого формата, в котором сохраняется информация об объектах схемы. Файл может быть сохранен в CADLib Модель и Архив или на внешнем диске.

При обработке заданий в Model Studio CS Трубопроводы отслеживается привязка линий к штуцерам (узлам) оборудования (начало и конец линии), а также привязка арматуры к соответствующим технологическим линиям.

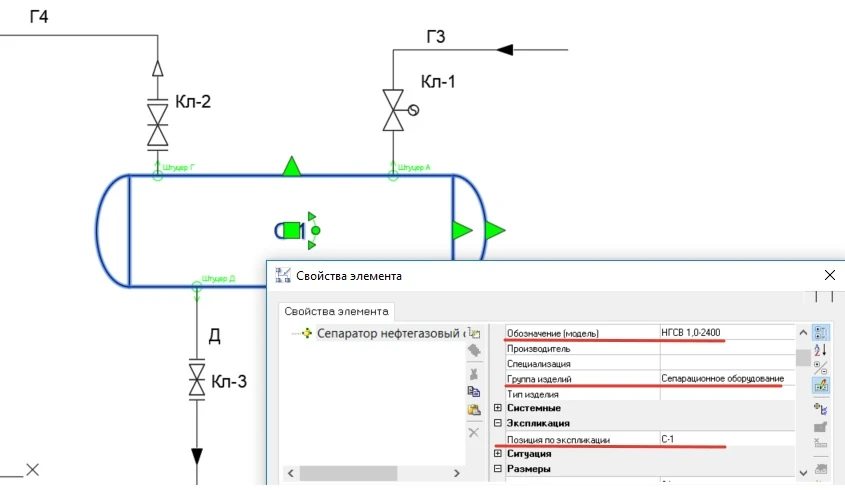

Пример исходных данных по оборудованию на схеме

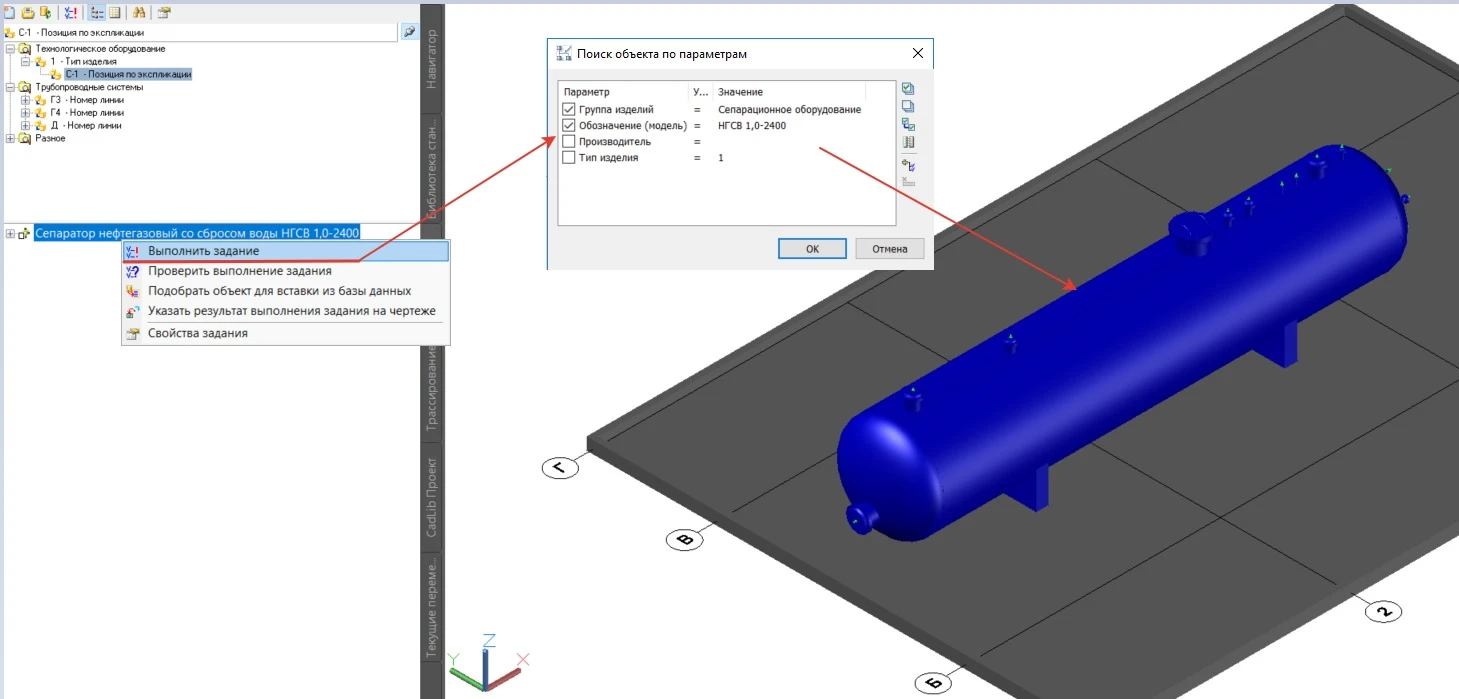

Данные из схемы используются для поиска соответствующего оборудования или арматуры в базе данных изделий и материалов Model Studio CS Трубопроводы

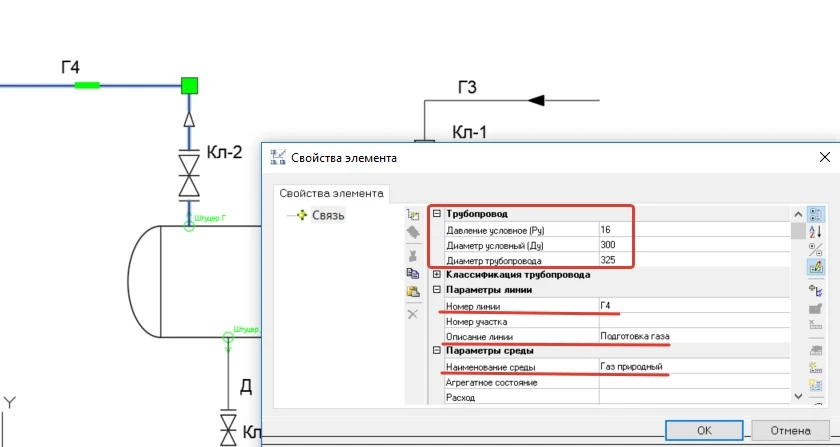

Пример исходных данных по технологическим линиям на схеме

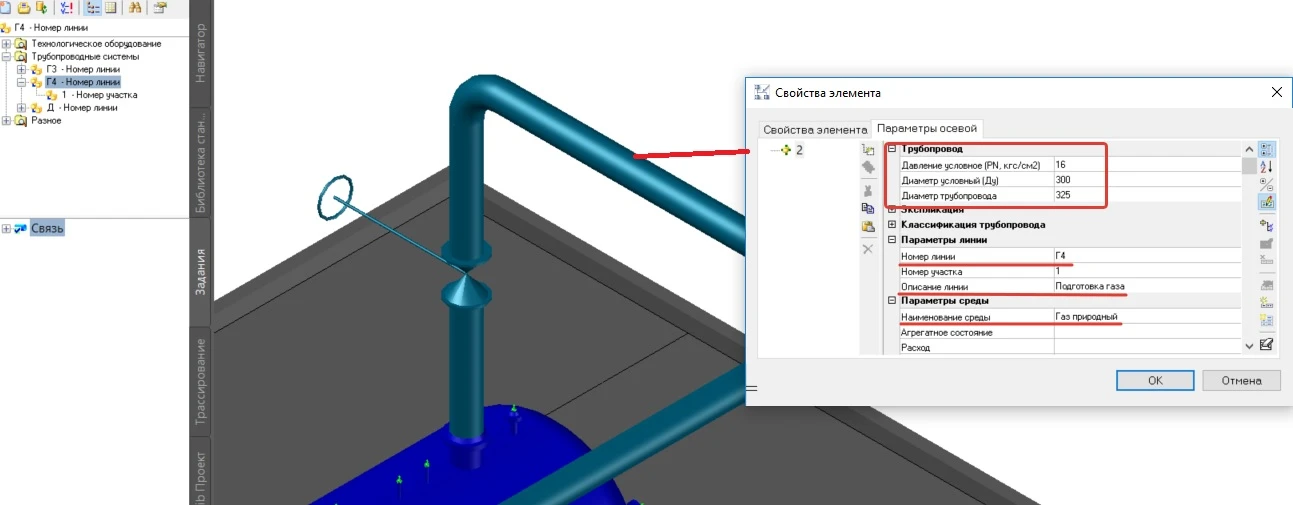

Трассировка трубопровода на основе данных из схем

Автоматическое формирование табличной документации

Model Studio CS Технологические схемы автоматически формирует высококачественные табличные документы на основе созданных схем.

Удобство работы с табличными документами в интерактивном режиме обеспечивает спецификатор — всегда доступное для просмотра специальное диалоговое окно, где состав модели отображается в виде таблицы заданной формы. Конченый документ автоматически генерируется в форматах Microsoft Office и непосредственно на чертеже AutoCAD/nanoCAD.

Model Studio CS Технологические схемы располагает встроенными инструментами, позволяющими создавать собственные формы табличных документов, которые будут автоматически заполняться программой.

Разработчики настроили и включили в стандартную поставку наиболее востребованные типы документов, такие как экспликация (перечень оборудования), спецификация оборудования, изделий и материалов, легенда УГО, таблица потоков и другие.

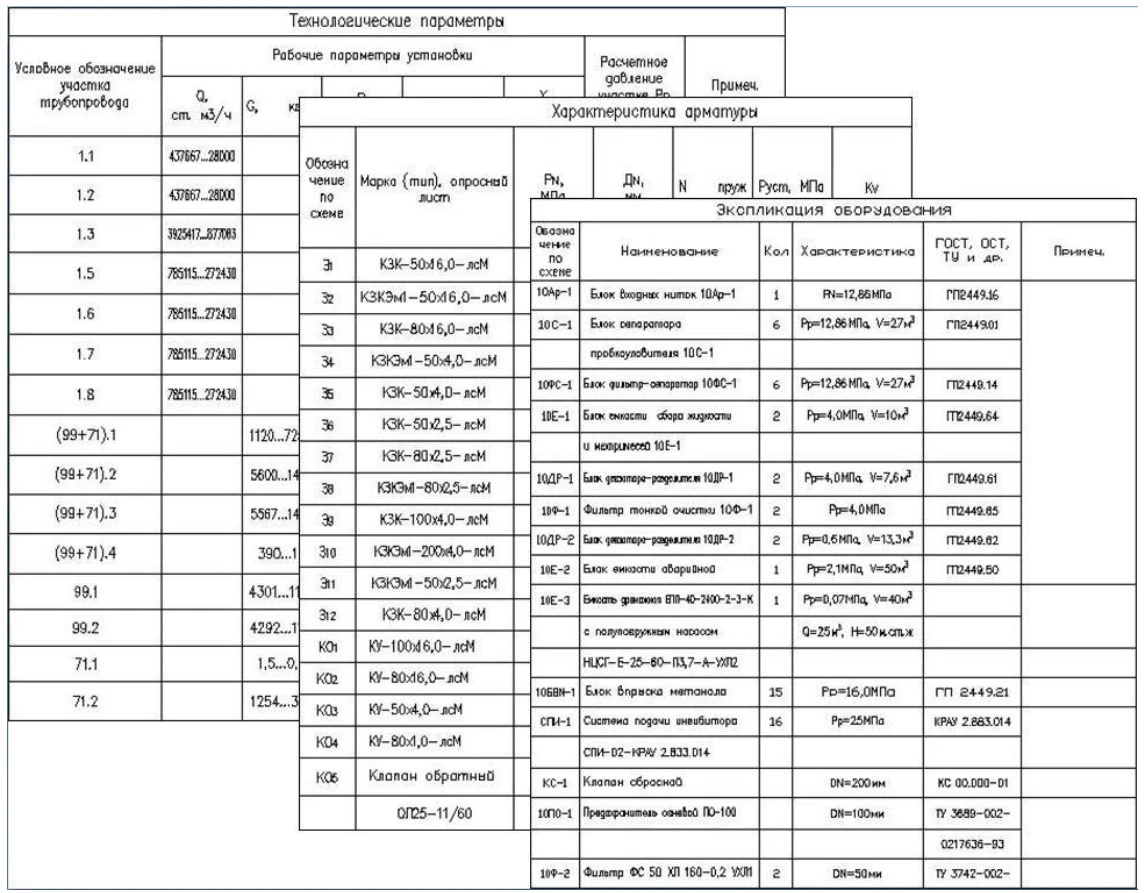

Спецификации, полученные в Model Studio CS Технологические схемы

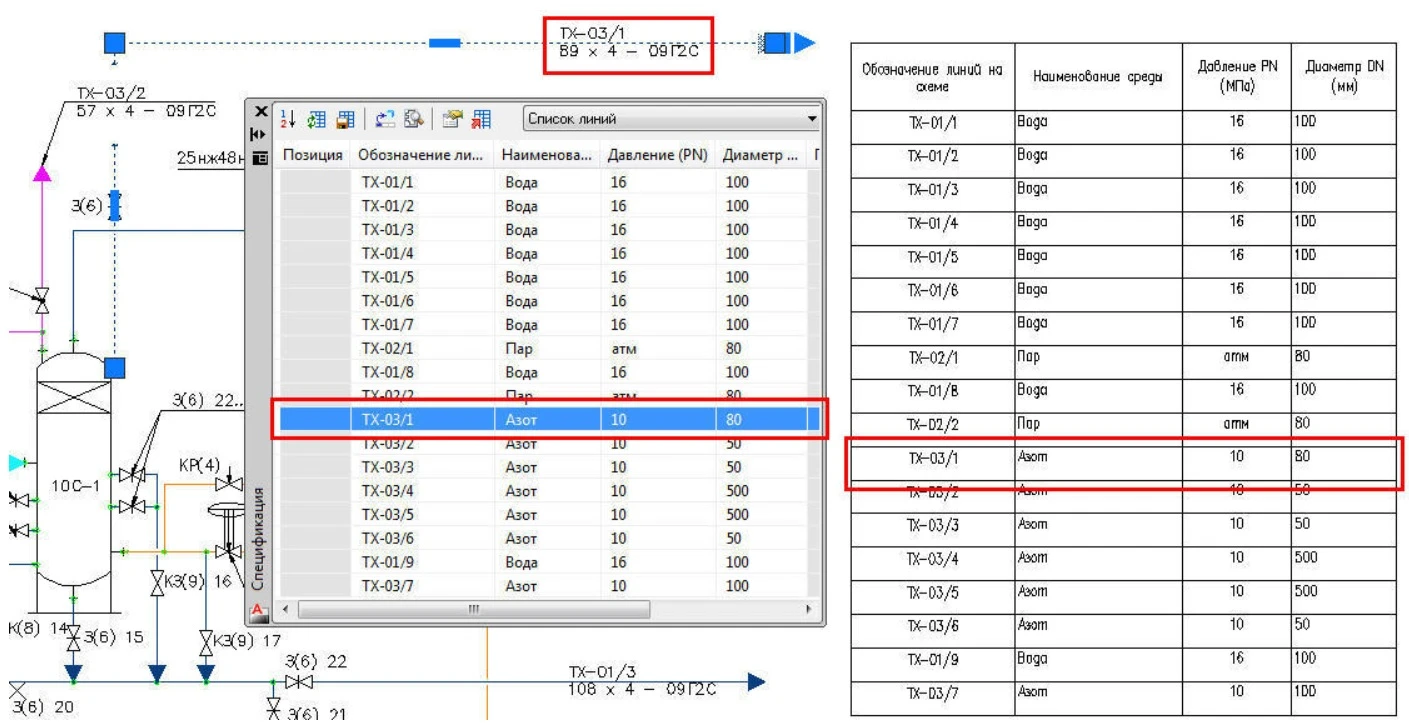

Интерактивный просмотр спецификаций до генерации табличного документа

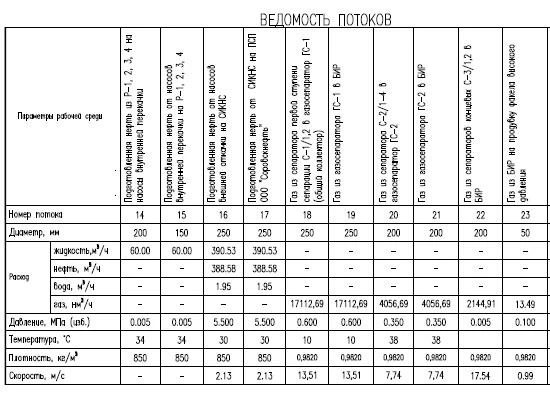

Автоматическая генерация ведомости потоков на основе данных линий на схеме

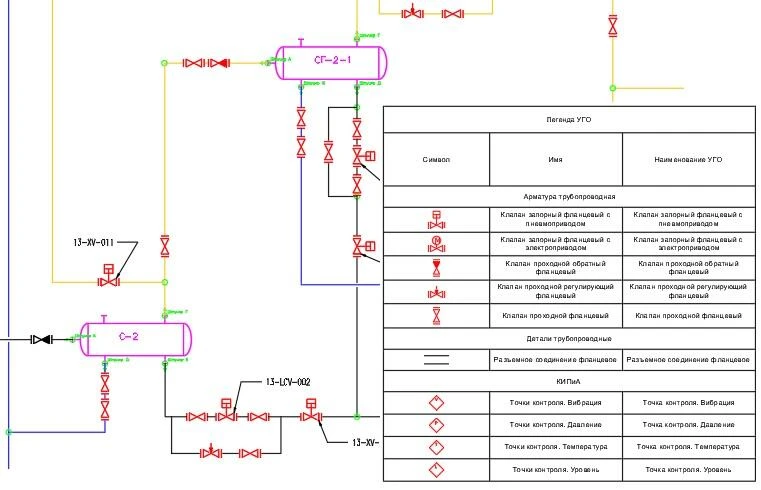

Автоматическая генерация легенды УГО, используемых на схеме

Оптимизировано главное меню и лента.
Добавлены шаблоны генерации табличных документов на основе данных схемы:
- таблица с перечнем используемых на схеме условно-графических обозначений (легенда УГО),
- таблица ведомости потоков,
- спецификация технологических линий.

Графическая CAD-платформа

nanoCAD Plus 21 (с модулем «3D»);
платформа nanoCAD 22−24 (с модулем «3D»).

СУБД (опционально)

PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.

Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).

Операционная система

Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit;
Windows 8.1, 10, 11 64-bit.

Аппаратное обеспечение

Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
Монитор 1024×768 True Color.
Видеокарта с обязательной поддержкой DirectX 11−12 и Vulkan 1.3. Видеопамять: минимум 2 Гб, рекомендуется 8 Гб и выше. Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
Мышь или другие устройства указания, поддерживаемые операционной системой.
Оперативная память: рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
Свободное место на жестком диске — 6 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD.
