Model Studio CS Электротехнические схемы

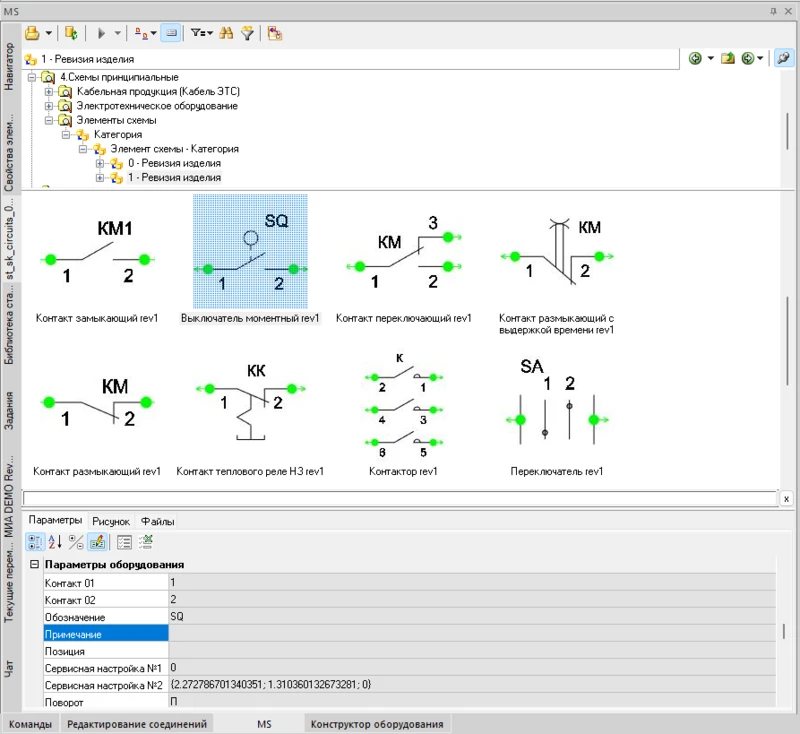

База данных Model Studio CS Электротехнические схемы встроена в среду проектирования и не требует вызова дополнительных программ. Доступ к базе для пользователя реализован через диалоговое окно с интуитивно понятным интерфейсом. База данных стандартных компонентов обладает достаточно полным набором условно графических обозначений (УГО) соответствующих актуальным ГОСТ для начала работы «с нуля».

Инженер, использующий Model Studio CS Электротехнические схемы, имеет все инструменты, необходимые для работы с базой данных: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами.

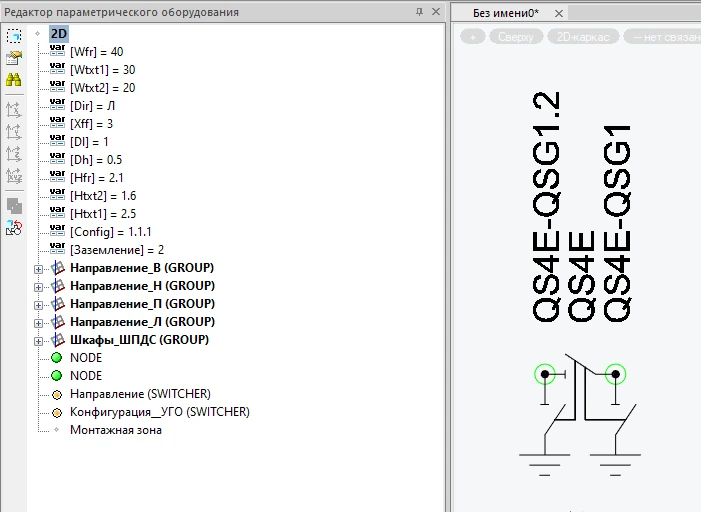

Реализованный функционал позволяет не только использовать уже существующие УГО, но и самостоятельно создавать собственные.

Добавленные УГО могут беспрепятственно применяться в других узлах проекта, а также во всех последующих проектах.

База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере.

Основой для создания схем в MS Электротехнические схемы является база данных элементов УГО. В стандартную поставку программного комплекса уже включены наборы типовых УГО электрических элементов — с перечнем необходимых параметров, доступных для заполнения после размещения на чертеже.

Размещенное на схеме оборудование просто и удобно соединяется электрическими связями (линиями). Программный комплекс предлагает следующие способы построения связей:

• автоматическое построение посредством указания двух соединяемых узлов с предварительным или последующим занесением марки жилы (в зависимости от настроек пользователя);
• построение линии вручную посредством команды Создать линию с ручной трассировкой по схеме.

В случае неудачной трассировки программный комплекс позволяет вручную или автоматически перетрассировать связь.

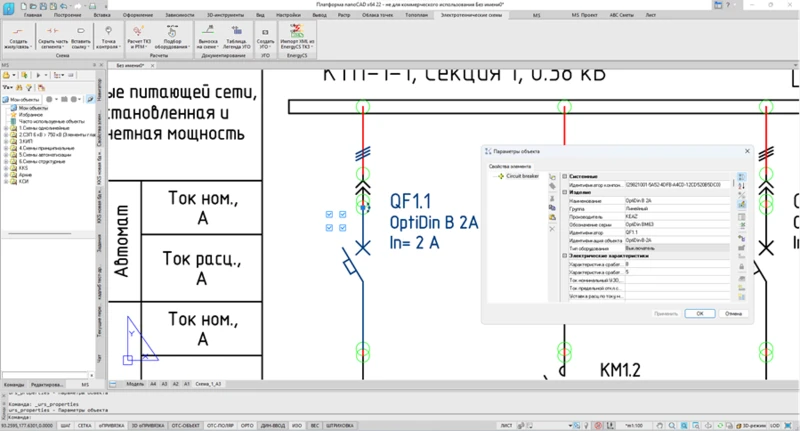

Сам процесс отрисовки электрической связи (линии) мало чем отличается от отрисовки стандартной полилинии в среде САПР-платформы. Созданные линии легко редактируются, при этом изменяется не только положение сегмента, но и информационная часть (добавление и удаление параметров, изменение их значений). В случае изменения положения электрического элемента или его ориентации в пространстве связь будет автоматически перестроена и присоединена к ранее назначенному контакту.

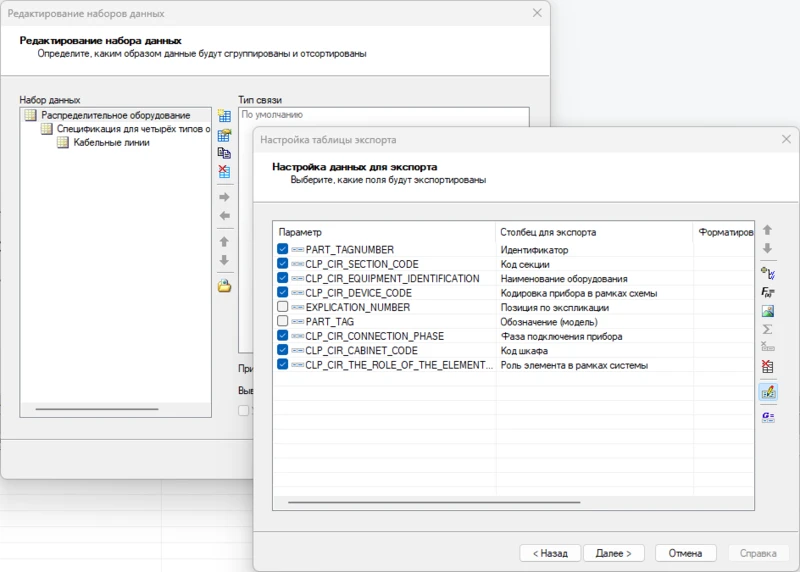

MS Электротехнические схемы значительно упрощает выпуск готового документа благодаря встроенным инструментам, обеспечивающим автоматическую выгрузку и автоматизирующим оформление необходимой информации в занесенной схеме. Встроенный Спецификатор позволяет осуществить компоновку по заданной табличной форме любой информации по разрабатываемому проекту.

Пользователю предоставляется возможность как использовать преднастроенные профили Спецификатора, так и создать свои собственные в соответствии с ГОСТ, внутренними стандартами организации или требованиями нормоконтроля. Новые профили можно сохранить и использовать в будущем при выполнении новых узлов и объектов.

По желанию заказчика в договоре можно предусмотреть возможность экспорта данных в форматы приложений сторонних разработчиков.

Функционал встроенного Спецификатора позволяет не только группировать различные данные, но и производить вычисления, к примеру, количества позиций оборудования или задействованных в кабеле жил.

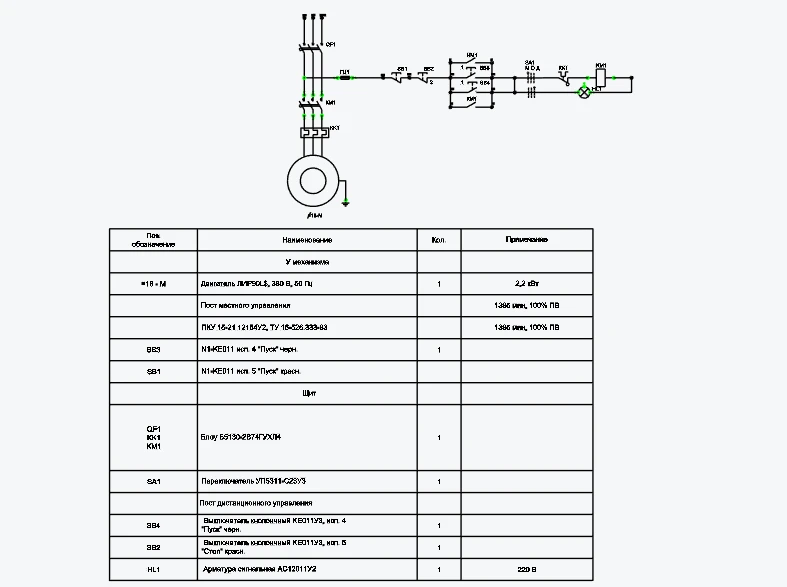

MS Электротехнические схемы обладает функционалом для формирования таблиц клеммных зажимов и отрисовки схем подключения кабелей.

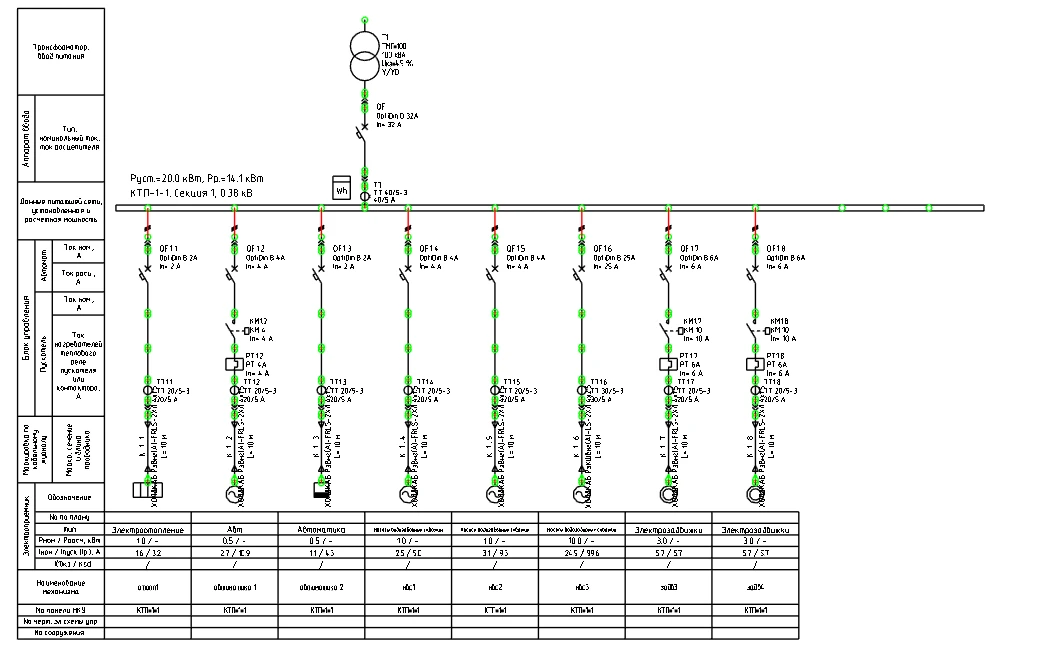

MS Электротехнические схемы обладает базой УГО, достаточной для прорисовки схем электрических принципиальных в соответствии с ГОСТ.

Посредством MS Электротехнические схемы возможна отрисовка схемы размещения ИТС. При работе с УГО заполненная информация, к примеру, класс точности трансформаторов, будет указываться на чертеже в специальном поле.
