Программа предназначена для разработки генеральных планов промышленных объектов и городской инфраструктуры (марка ГП). Инженерный программный комплекс для создания существующих и проектных поверхностей, размещения на плане зданий и сооружений, объектов благоустройства, а также для выпуска проектной и рабочей документации.
Model Studio CS Генплан значительно расширяет возможности платформы AutoCAD/nanoCAD, делая работу инженера более комфортной и эффективной. Этот программный комплекс используется при проектировании объектов промышленного и гражданского строительства и предназначен для быстрого и удобного создания существующих и проектных поверхностей, размещения на плане зданий и сооружений, объектов благоустройства, а также для выпуска проектной/рабочей документации.
Model Studio CS Генплан — это программный комплекс, адресованный специалистам отделов изысканий, генеральных планов, а также смежных отделов, разрабатывающих чертежи марки ПОС и ППР.
Программный комплекс Model Studio CS Генплан используется при проектировании объектов промышленного и гражданского строительства и предназначен для быстрого и удобного создания существующих и проектных поверхностей, размещения на плане зданий и сооружений, объектов благоустройства, а также для выпуска проектной/рабочей документации.
Программный комплекс позволяет решать следующие задачи:
создание трехмерной цифровой модели местности (ЦММ) и рельефа (ЦМР);
построение траншей, котлованов, насыпей;
автоматическое построение продольных профилей;
автоматическое формирование ведомостей объемов работ, спецификаций и экспликации зданий и сооружений;
формирование и выпуск проектной и рабочей документации в соответствии с требованиями ГОСТ;
интеграция с системой АВС для автоматизации режима расчета смет на основании данных модели;
выполнение необходимых проверок (на предмет обнаружения коллизий, пересечений, нарушений предельно допустимых расстояний) со смежными специальностями при совместном использовании CADLib Модель и Архив;
интеграция геологической модели с трехмерной моделью Model Studio CS;
использование данных модели для генерации продольного профиля, таблицы условных обозначений и расчета объема земляных работ по геологическим слоям.
CSoft Development
CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.
База данных оборудования, изделий и материалов

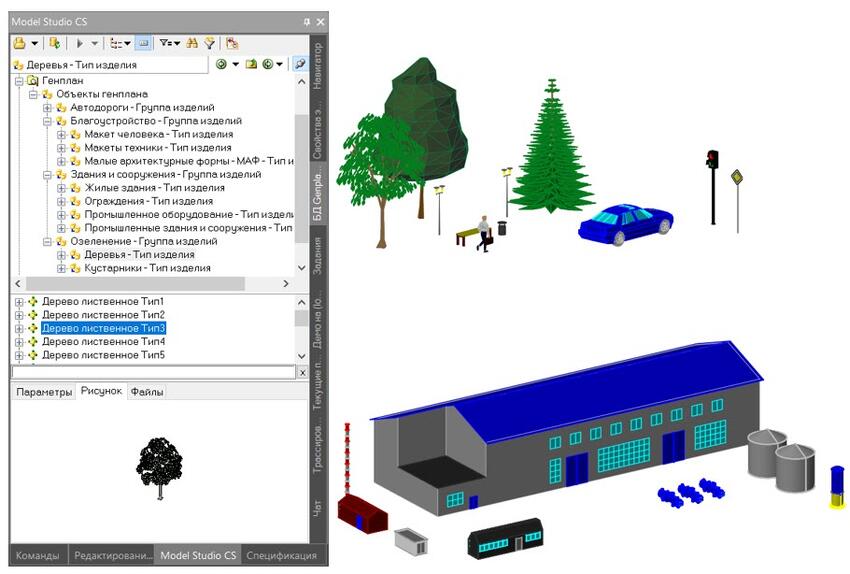

База данных изделий Model Studio CS Генплан включает в себя наборы типовых зданий и сооружений, элементов благоустройства (деревья, кустарники, малые архитектурные формы), элементов автодорог (дорожные знаки, дорожное оборудование, освещение), а также макеты людей и техники. Пользователь может самостоятельно пополнять библиотеку новыми элементами параметрической графики.
Работать с базой данных оборудования легко и просто. Требуется лишь выбрать из нее объект и разместить его на модели — оборудование отобразится на чертежах в необходимых размерах, а также будет учтено в спецификациях и других документах. Предусмотрена возможность без вставки в чертеж просмотреть, как выглядит объект и (также без вставки) получить полную информацию о нем. База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере организации с разграничением прав использования.
Исходные данные для проектирования

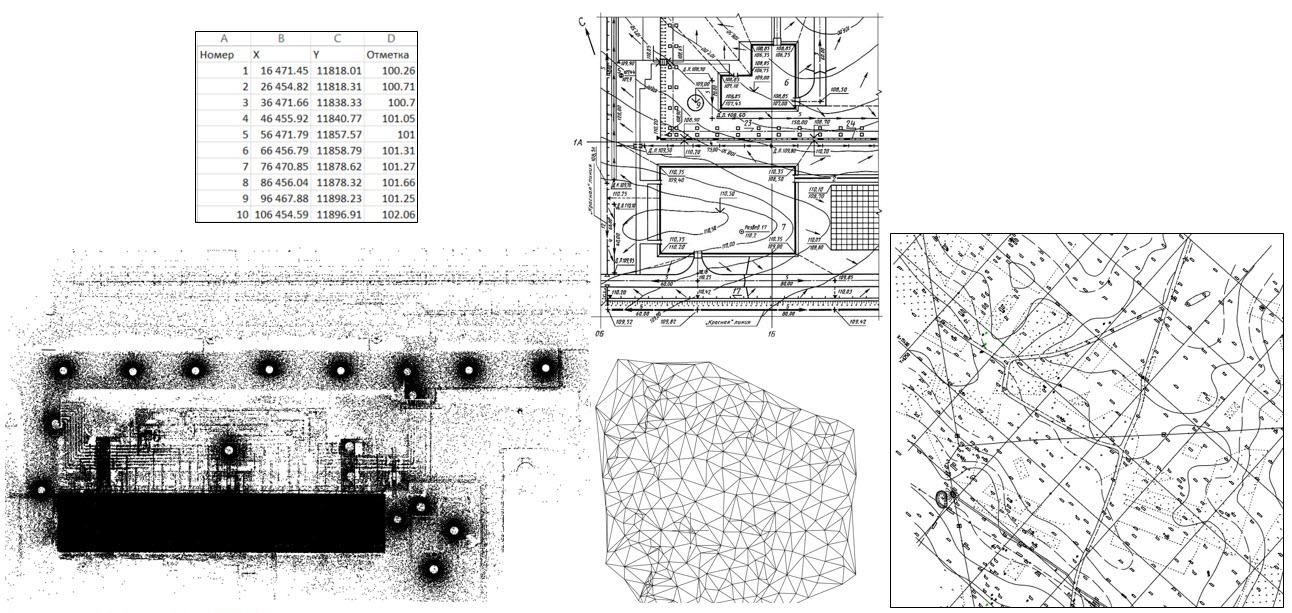

В качестве исходных данных для проектирования могут быть использованы данные разных форматов:
отсканированные чертежи (сколка существующего рельефа и ситуации);
полученные от геодезистов текстовые файлы с точками, имеющими координаты X, Y, Z;
облака точек, полученные посредством лазерного сканирования;
готовые триангуляции (3D-грани), созданные в других программных продуктах;
чертежи в формате *dwg.
Цифровая модель рельефа (ЦМР)

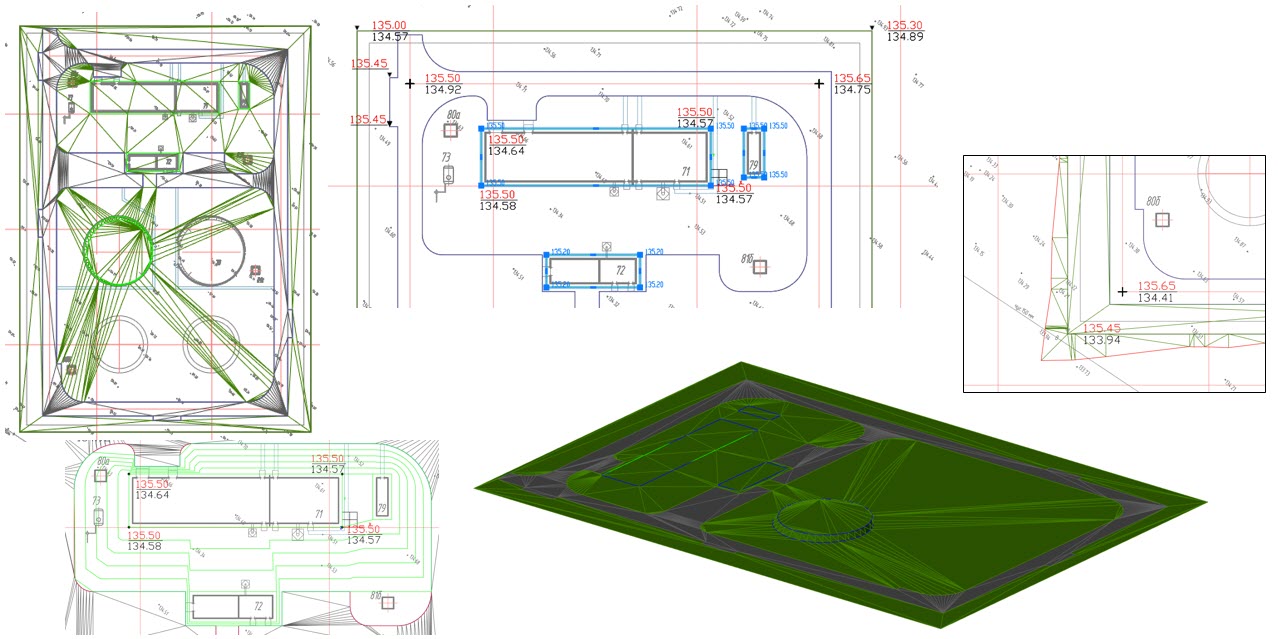

Трехмерная модель рельефа формируется в виде 3D-граней и строится с использованием отметок, структурных линий, внутренних контуров. Возможны расчет и отрисовка откосов с выходом на заданную поверхность, а также отрисовка горизонталей. Для редактирования модели используются такие операции, как переброс ребер, изменение отметки и перемещение узла, вставка и удаление точек.
Цифровая модель рельефа (ЦМР)
Посадку на генплан зданий и сооружений можно осуществить несколькими способами: вставить из библиотеки изделий и материалов, отобразить из базы данных проекта CADLib Модель и Архив или создать контуры сооружений специальной командой.
Также на генплане расставляются элементы благоустройства и озеленения.

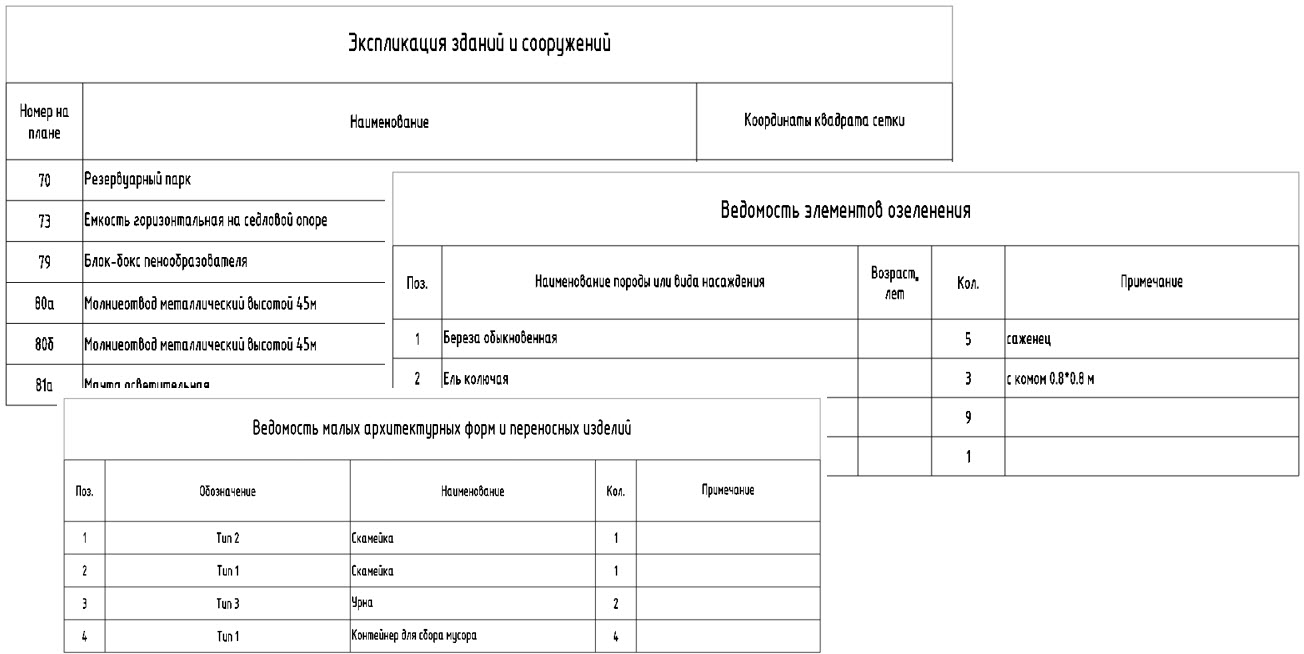

По объектам, размещенным на генплане, можно автоматически получить ведомости и спецификации в соответствии с ГОСТ. Шаблоны документов настраиваемые.
Учет геологической обстановки при проектировании и решении прикладных задач
В Model Studio CS Генплан предусмотрен функционал по интеграции проектируемых моделей и данных геологии, импортированных из специализированного ПО. Интеграция осуществляется посредством передачи данных о геологических слоях проектируемого объекта в базу данных проекта Model Studio CS (CadLib Проект).
Основные задачи, решаемые с учетом геологических особенностей:
построение котлованов с автоматической генерацией ведомости объемов земляных работ с разбивкой общего объема разработки на отдельные грунты;
генерация продольных профилей с геологическим разрезом.

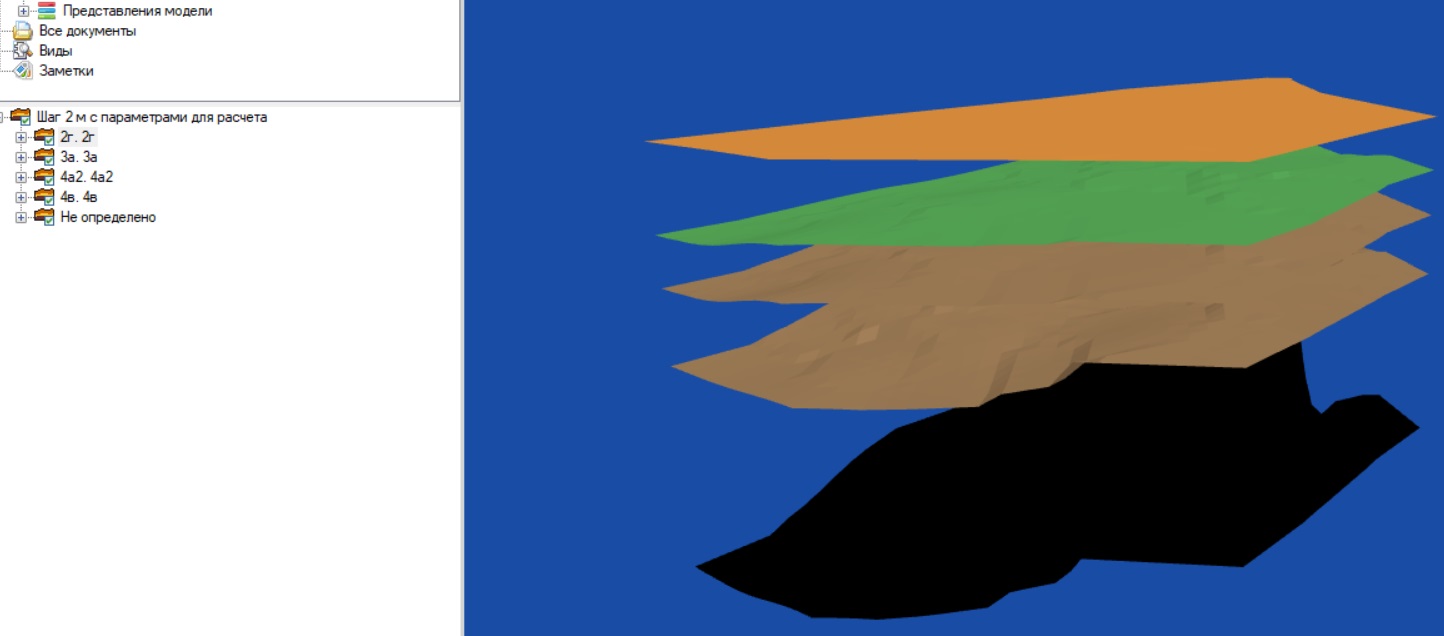

Для подключения геологической модели к чертежу достаточно лишь выбрать на вкладке проекта в окне Настройки источника земли требуемые слои геологии.

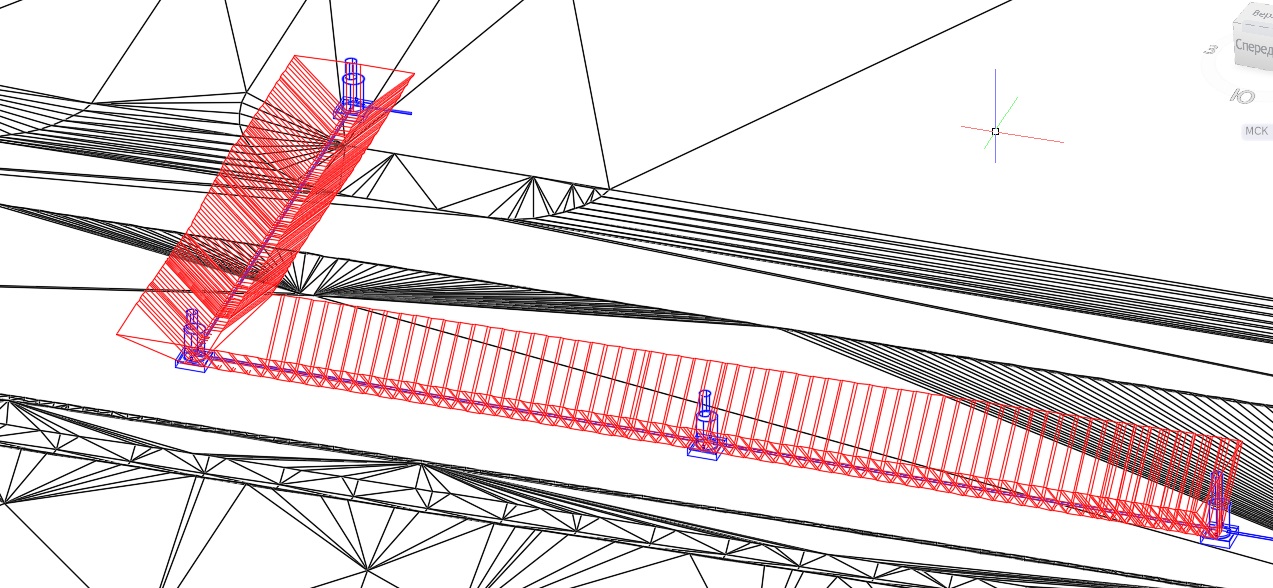

Построение траншеи осуществляется как в ручном режиме, когда пользователь сам указывает ключевые точки построения, так и в автоматическом, когда необходимо указать трубопровод — и траншея будет размещена вдоль него. Специальные инструменты редактирования позволяют пользователю в любой момент вносить в траншею изменения (менять ее геометрию, указывать слои подсыпок и обсыпок и т.д.), при этом значения объемов будут пересчитываться в режиме реального времени. Выгрузка ведомости объемов земляных работ может быть в любой момент получена в виде таблицы на лист чертежа или на лист в документ Excel.
Кроме построения траншеи в Model Studio CS Генплан обеспечена возможность расположения на модели точечных котлованов и скважин, а также создания насыпей. По этим объектам тоже выполняется расчет объема разработки земли.
Математическое ядро Model Studio CS формирует на основе трехмерной модели чертежи. Программа генерирует планы, виды и разрезы, в автоматическом режиме проставляя отметки, выноски, позиционные обозначения и размеры.
Весь процесс получения чертежа весьма прост, понятен любому проектировщику и сводится к выполнению нескольких несложных действий:
определить линию разреза, а также его глубину и высоту, то есть установить границы вида на модели;
указать место на чертеже, задать масштаб чертежа и выбрать из списка размеры и обозначения, подлежащие автоматической простановке.
В дополнение к правилам оформления, основанным на ГОСТ, пользователь может настроить собственные правила оформления разрезов, видов, планов и схем — для этого применяется Мастер оформления, который позволяет создавать, редактировать, импортировать и экспортировать профили простановки размеров, выносок, отметок уровня.
Результат работы
В результате мы получим чертежи основного комплекта ГП, на которых будут проставлены размеры, выноски, отметки и т.д., при этом все будет выполнено автоматически на основе трехмерной модели.

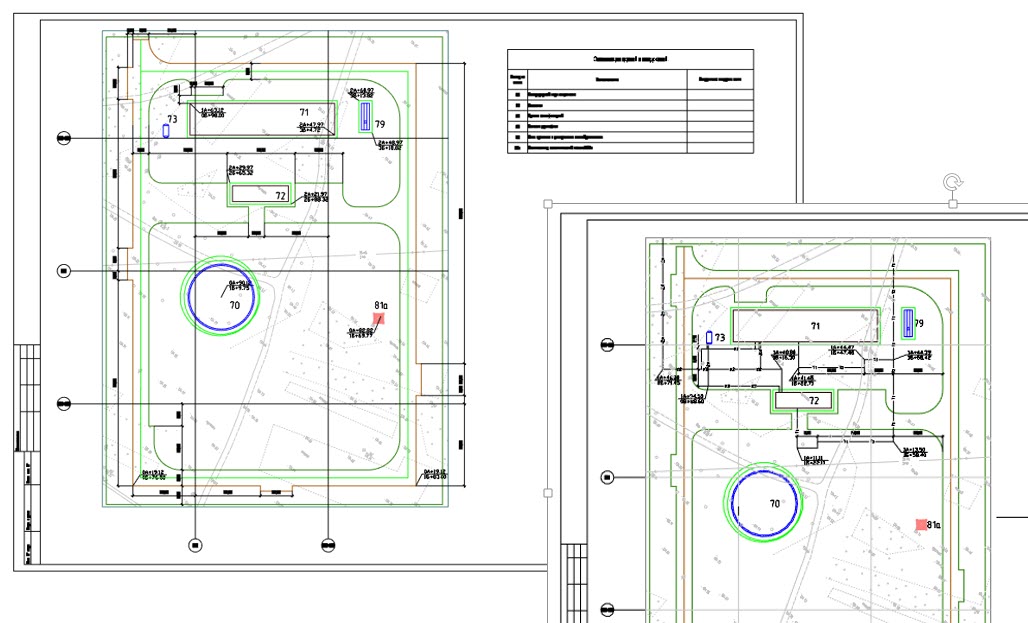

Разбивочный план. На чертеже отображаются геодезическая сетка, здания и сооружения, дороги, проезды и площадки, элементы планировочного рельефа (откосы, подпорные стенки, пандусы). Экспликация зданий, ведомости дорожек и площадок формируются автоматически.

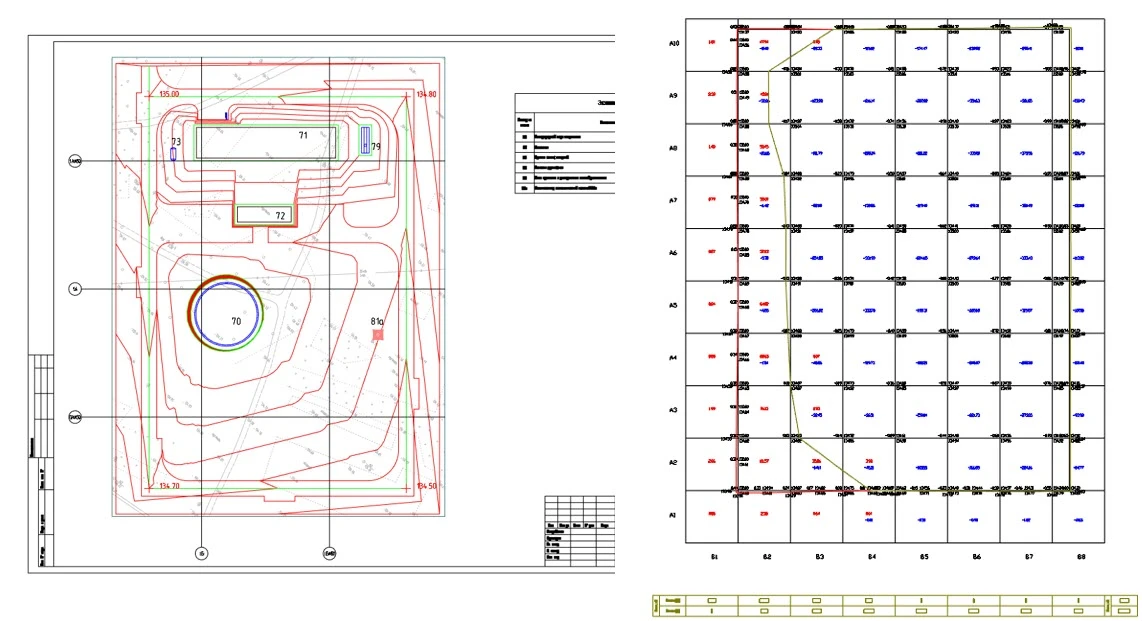

План организации рельефа. На чертеже отображаются абсолютные отметки внутри контура зданий и сооружений, проектные отметки и уклоноуказатели, проектные горизонтали, фактические отметки рельефа, здания и сооружения, дороги, проезды, площадки, геодезическая сетка осей.
План земляных масс. Программа производит расчет картограммы земляных масс и оформляет чертеж в соответствии с отечественными нормативами.
План благоустройства и озеленения. На чертеже отображаются тротуары, дорожки, площадки различного назначения, малые архитектурные формы и переносные изделия, деревья, кустарники, цветники и газоны. Ведомости элементов озеленения и малых архитектурных форм формируются автоматически и вставляются в чертеж.
Сводный план инженерных сетей. На чертеже отображаются коммуникационные сооружения для прокладки сетей, подземные, наземные и надземные сети, стойки и опоры коммуникационных сооружений, здания и сооружения, дороги, проезды, площадки, геодезическая сетка осей.
Добавлена возможность работы программы в файлах с единицами «Метры».
Реализована ассоциативная связь здания с номером по экспликации; появилась команда по созданию отметки чистого пола для зданий, сооружений, площадок.
Добавлена команда для расстановки объектов озеленения и малых архитектурных форм с заданным шагом вдоль полилинии, структурной линии или по контуру с триангуляцией.
Добавлена команда для прореживания вершин полилиний.
Реализована возможность построения базовых горизонталей по красным горизонталям, добавления и удаления вершин базовых горизонталей, создания базовых горизонталей по точкам.
Доработано одновременное создание сразу нескольких структурных линий и назначение им отметок, а также добавлена команда, позволяющая сформировать структурную линию с перепадом высот.
Появились команды по работе с данными триангуляции, позволяющие перестроить поверхность (если произошло изменение данных, добавленных в поверхность ранее) и удалить из поверхности данные, добавленные ранее.
Реализована возможность создания контура триангуляции из 3D-граней.
Появилась возможность копирования контура с триангуляцией.
Добавлена команда по объединению контуров с триангуляцией в один.
Реализовано построение картограммы между поверхностями.
Добавлены команды по созданию различных меток по поверхностям и определению отметки в любой точке поверхности.
Появилась команда, позволяющая получить по контуру с триангуляцией и структурным линиям 2D/3D-полилинии.
Графическая CAD-платформа
nanoCAD Plus 21 (с модулем «3D»);
платформа nanoCAD 22−24 (с модулем «3D»).
СУБД (опционально)
PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.
Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).
Операционная система
Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit;
Windows 8.1, 10, 11 64-bit.
Аппаратное обеспечение
Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
Монитор 1024×768 True Color.
Видеокарта с обязательной поддержкой DirectX 11−12 и Vulkan 1.3. Видеопамять: минимум 2 Гб, рекомендуется 8 Гб и выше. Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
Мышь или другие устройства указания, поддерживаемые операционной системой.
Оперативная память: рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
Свободное место на жестком диске — 6 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD.
