Model Studio CS Кабельное хозяйство

от 119 100 ₽

Программа предназначена для проектирования кабельных трасс и раскладки кабелей (марки ЭС, ЭХЗ, ЭК1, ЭК2, ЭН, ЭОО, А, СОП, ЭМ1, ЭМ2, ЭО, СС, ОПС). Инженерный программный комплекс позволяет проектировать раскладку кабелей внутри помещений, по открытым территориям, на эстакадах, в траншеях, использовать любые кабельные конструкции, сформировать и выпустить кабельный журнал, спецификацию на оборудование, кабели и кабельные конструкции, ведомости объемов работ.

Программный комплекс Model Studio CS Кабельное хозяйство позволяет проектировать раскладку кабелей внутри помещений, по открытым территориям, на эстакадах, в траншеях, использовать любые кабельные конструкции, сформировать и выпустить кабельный журнал, спецификацию на оборудование, кабели и кабельные конструкции, ведомости объемов работ. Комплекс включен в общую технологию проектирования, реализованную в линейке программных продуктов Model Studio CS.

Важнейшие задачи, решаемые этим программным продуктом:

  • конструирование и компоновка кабельных конструкций любой сложности в трехмерном пространстве;
  • раскладка кабелей в соответствии с требованиями ПУЭ-7, учет резервирования, напряжения, назначения, типа кабелей, диаметра изгиба и т.д.;
  • получение оформленных планов, разрезов и сечений на кабельные конструкции;
  • формирование и выпуск полного комплекта табличной документации по кабельной раскладке — с рамками, штампами, эмблемами и т.п. (в форматах MS Word, MS Excel, AutoCAD/nanoCAD);
  • интеграция с CADLib Модель и Архив — программным комплексом для информационной поддержки процессов строительства и эксплуатации промышленных объектов.
CSoft Development
CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

База данных

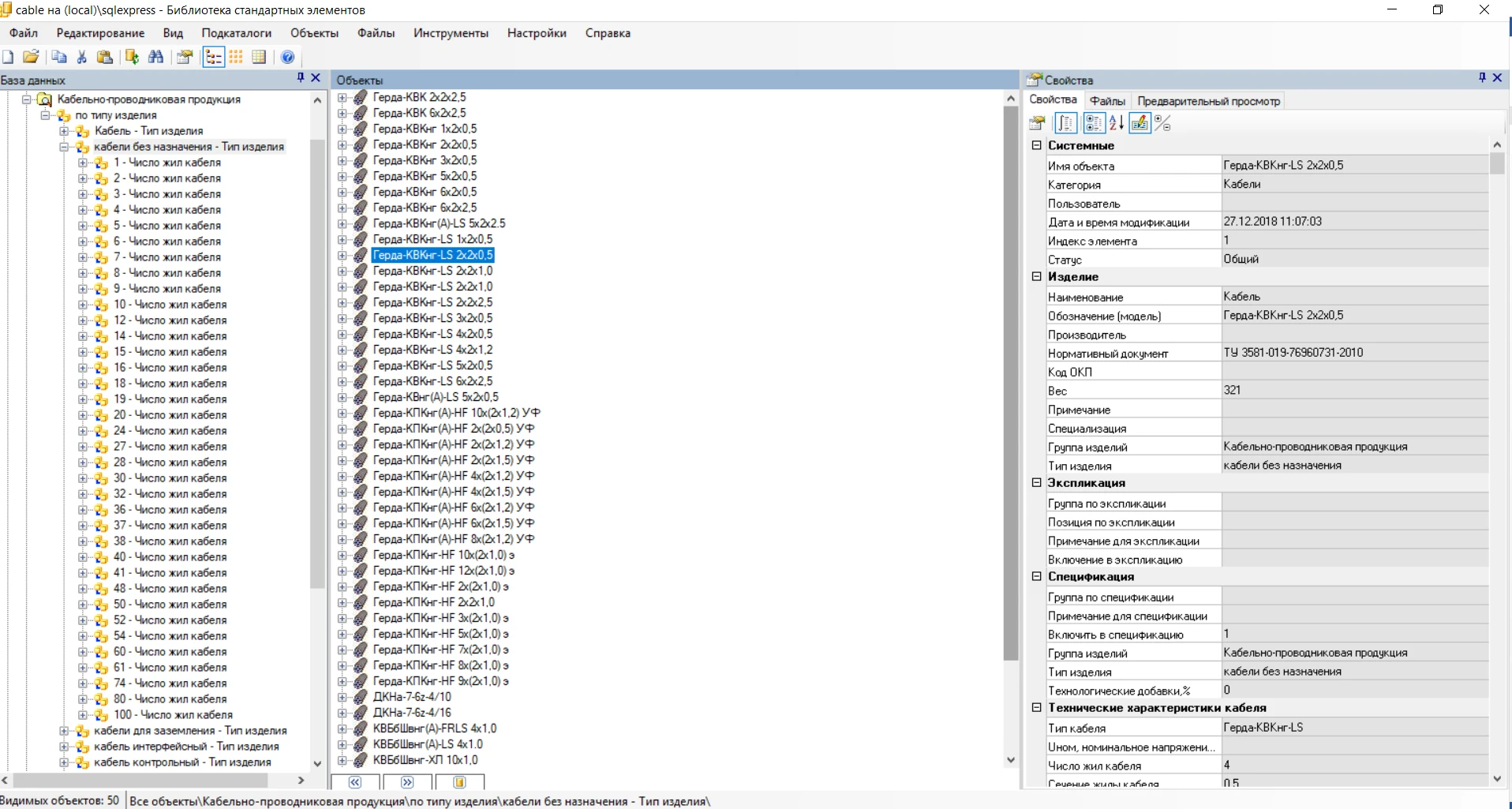

База данных программы Model Studio CS Кабельное хозяйство включает в себя информацию по специализированному оборудованию, изделиям и материалам, применяемым для выполнения трехмерной модели кабельной раскладки. Данные об объектах базы хранятся в CADLib — Менеджере библиотек стандартных компонентов для линейки программ Model Studio CS, в основу которого положена СУБД Microsoft SQL Server. Объекты базы содержат необходимый набор параметров, используемых для выполнения расчетов, разработки проектных решений и оформления проектной документации.

База данных имеет настраиваемую систему классификаторов и выборок, которые помогают пользователю быстро найти необходимое оборудование, определиться с его типоразмерами, а также просмотреть его характеристики. Создавая классификаторы и выборки по заданным правилам, пользователь может сформировать нужное ему для работы отображение содержимого базы. Сформированные подобным образом классификатор или выборка отображаются в виде дерева папок, внутри которых находятся элементы, отвечающие заданным правилам.

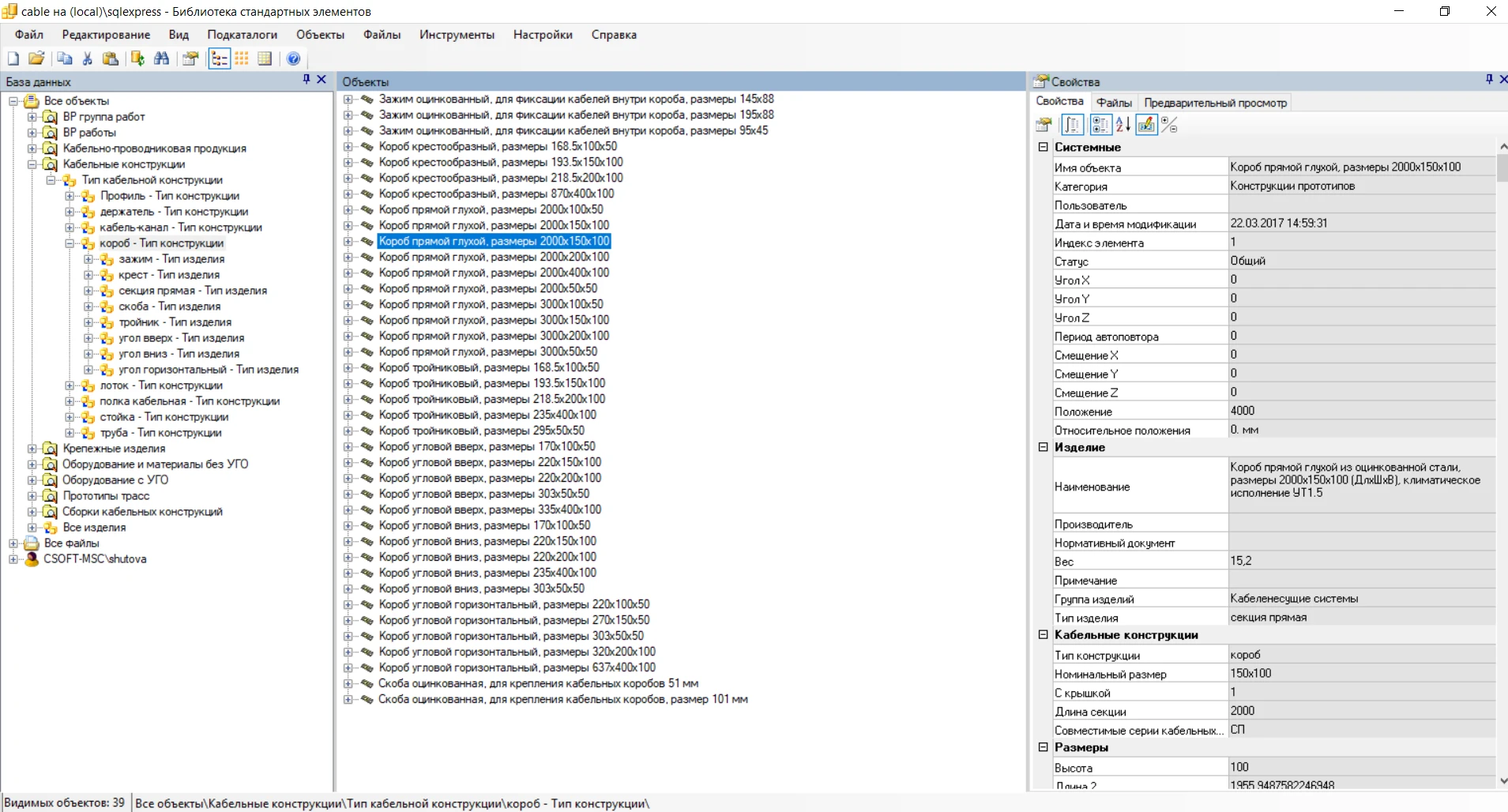

Обладая интуитивно понятным интерфейсом, Менеджер библиотек стандартных компонентов позволяет не только управлять существующими объектами базы, но и создавать новые, редактировать их параметры, привязывать к ним графическое изображение.

Раздел базы данных «Кабельно-проводниковая продукция» содержит информацию по кабельной продукции, выпускаемой отечественными и зарубежными производителями. Для каждого кабеля здесь приведены сведения, необходимые при выполнении модели кабельной раскладки (тип, обозначение (модель), вес, наружный диаметр, материал изоляции, число и сечение жил), а также при подготовке проектных документов — кабельных журналов и спецификаций (номер ГОСТа или технических условий, код общероссийского классификатора продукции, наименование предприятия-изготовителя, полное наименование модели и т.д.).

В разделе «Кабельные конструкции» собрана информация по кабельным конструкциям, из которых состоят сооружения для прокладки кабелей (лотки различных типов, углы поворотов в горизонтальной и вертикальной плоскости, тройниковые и крестообразные секции, стойки, консоли, скобы подвесные и т.д.).

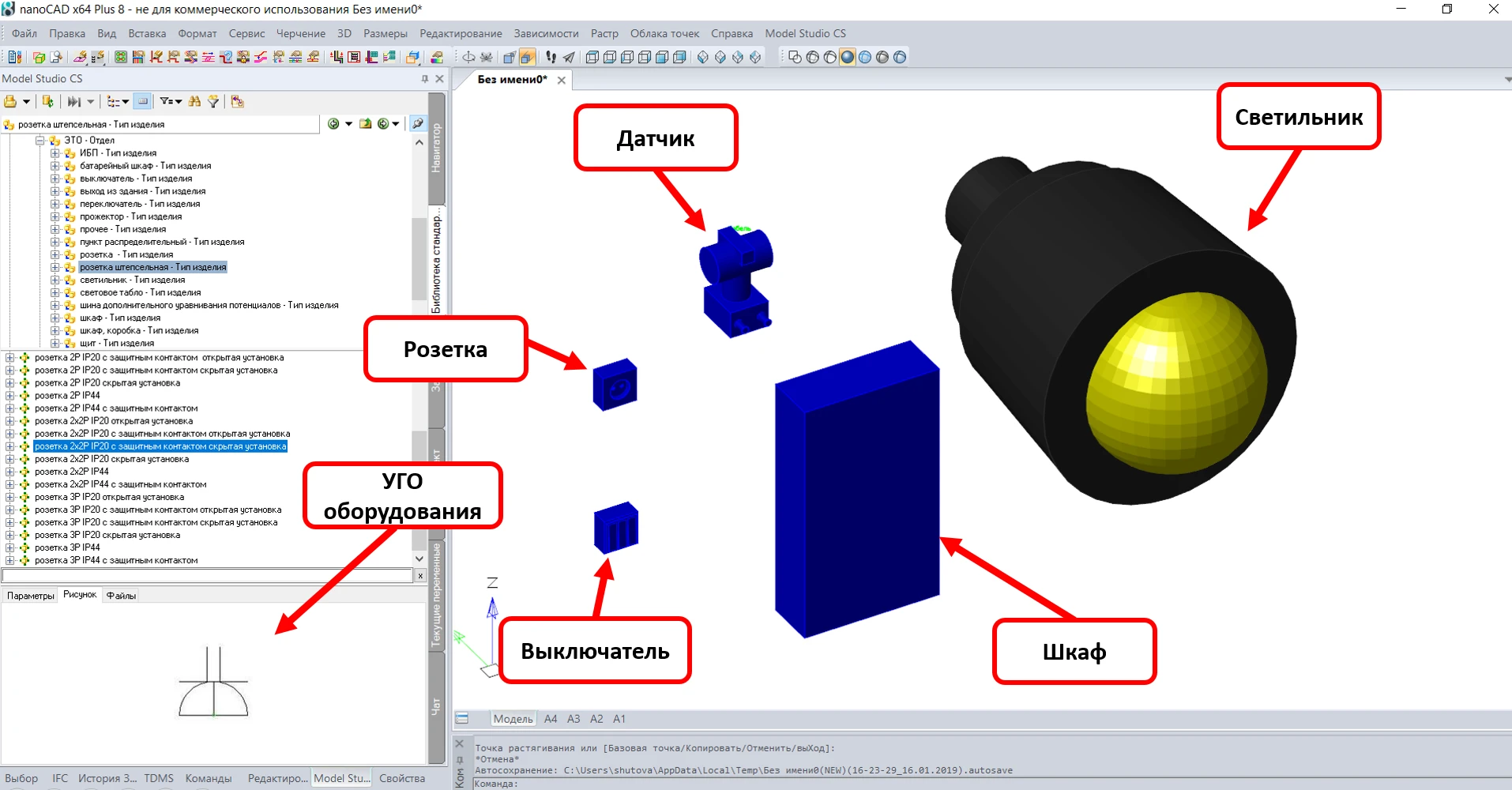

В разделе «Оборудование с УГО» содержится информация по различному оборудованию, которое может быть задействовано при создании трехмерной модели. Большинство объектов оборудования имеет узлы подключения (точки, к которым будет подключен кабель). Каждому оборудованию присвоено свое условно-графическое обозначение (УГО) для корректного отображения на плане.

В программе возможно создание различных компоновочных решений (монтажных узлов), предлагаемых изготовителями. Зачастую одно и то же конструкторское решение может воплощаться разными способами. Программа Model Studio CS Кабельное хозяйство позволяет сформировать такие узлы из отдельных элементов базы и в дальнейшем использовать их при выполнении модели кабельной раскладки. Учет деталей и изделий, из которых состоит монтажный узел, осуществляется программой автоматически.

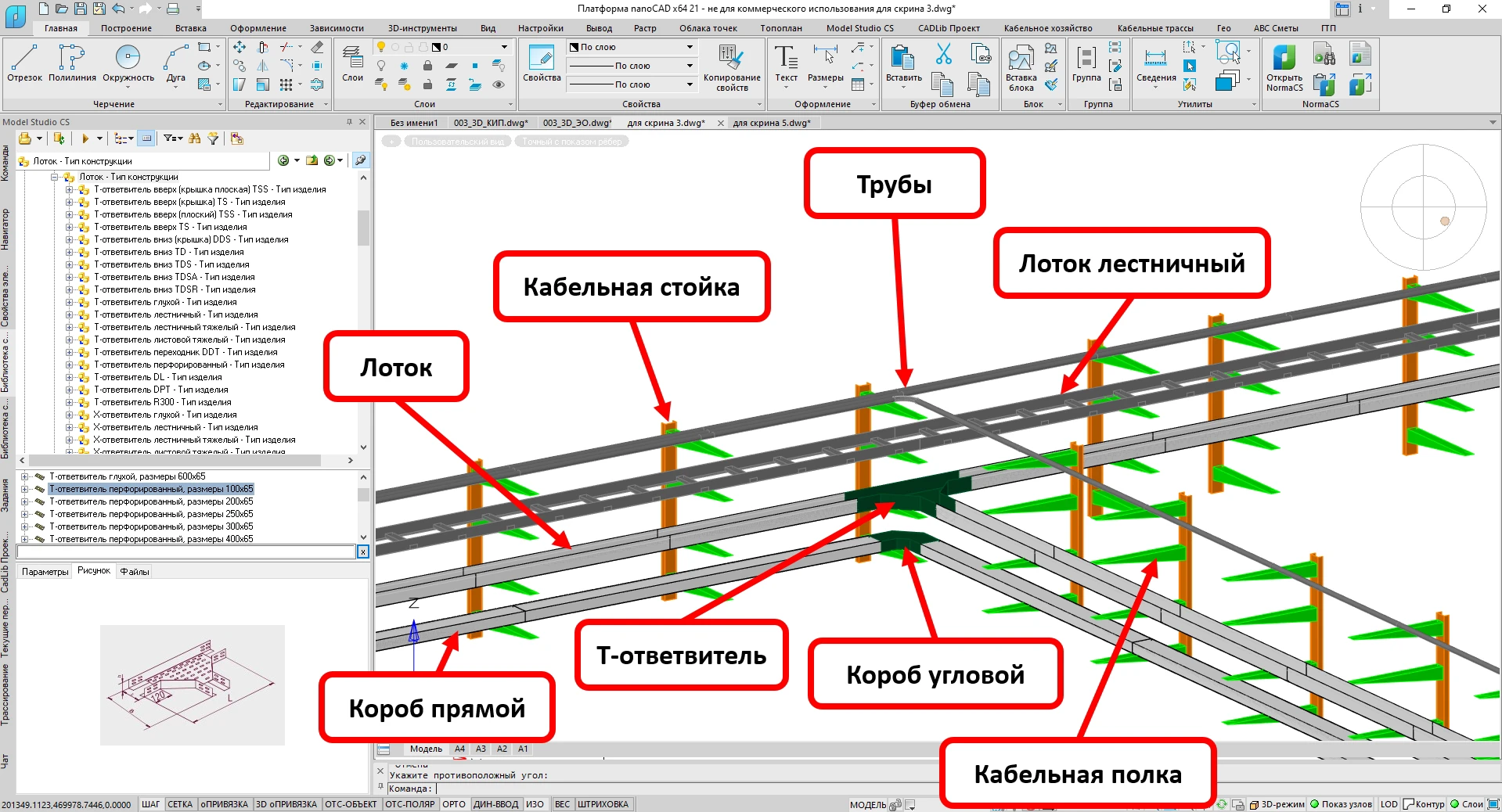

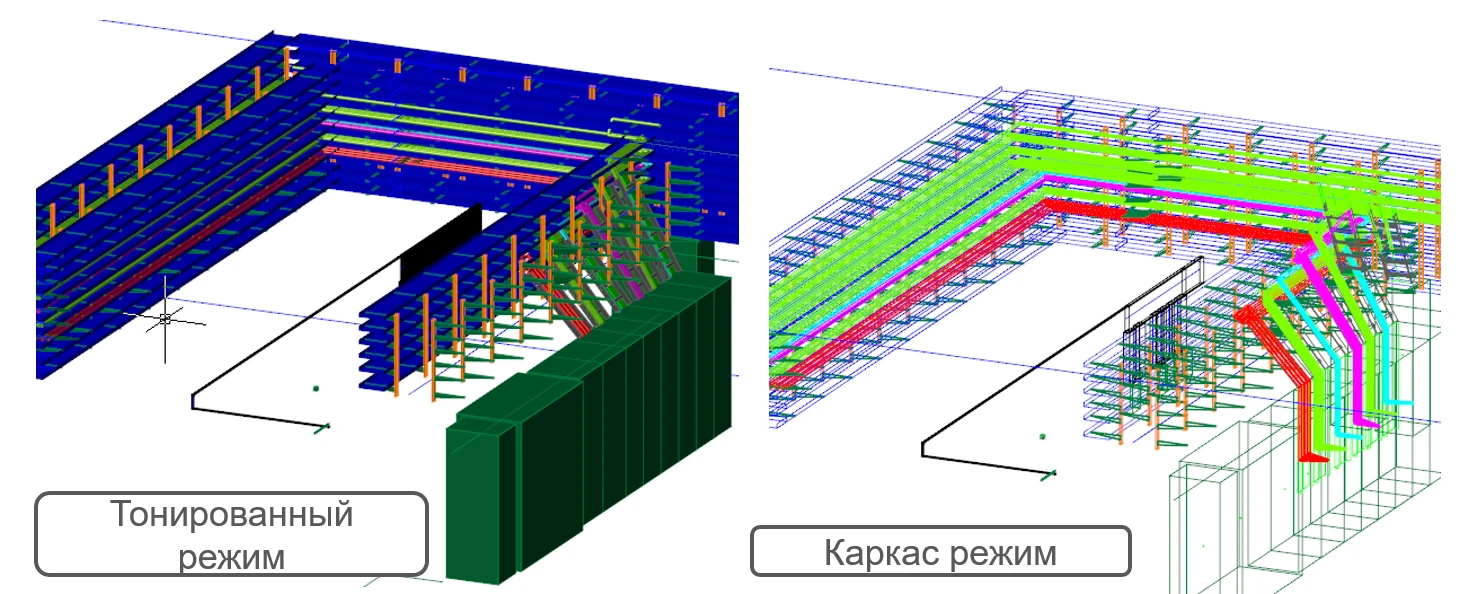

Конструирование кабельных конструкций

В программном комплексе Model Studio CS Кабельное хозяйство используются новейшие технологии трехмерного проектирования, уникальные разработки компании CSoft Development для линейки программ Model Studio CS, основанные на применении параметрических объектов. Графика изделия формируется из дву- и трехмерных графических примитивов, а их размеры задаются с помощью ряда параметров, имеющихся у описываемого изделия (длина, ширина, высота, глубина, радиус и т.д.). Используя эту технологию, пользователь может смоделировать кабельную трассу любой конфигурации, которая ему требуется: трубы, эстакады, лотки, короба, траншеи и т.д.

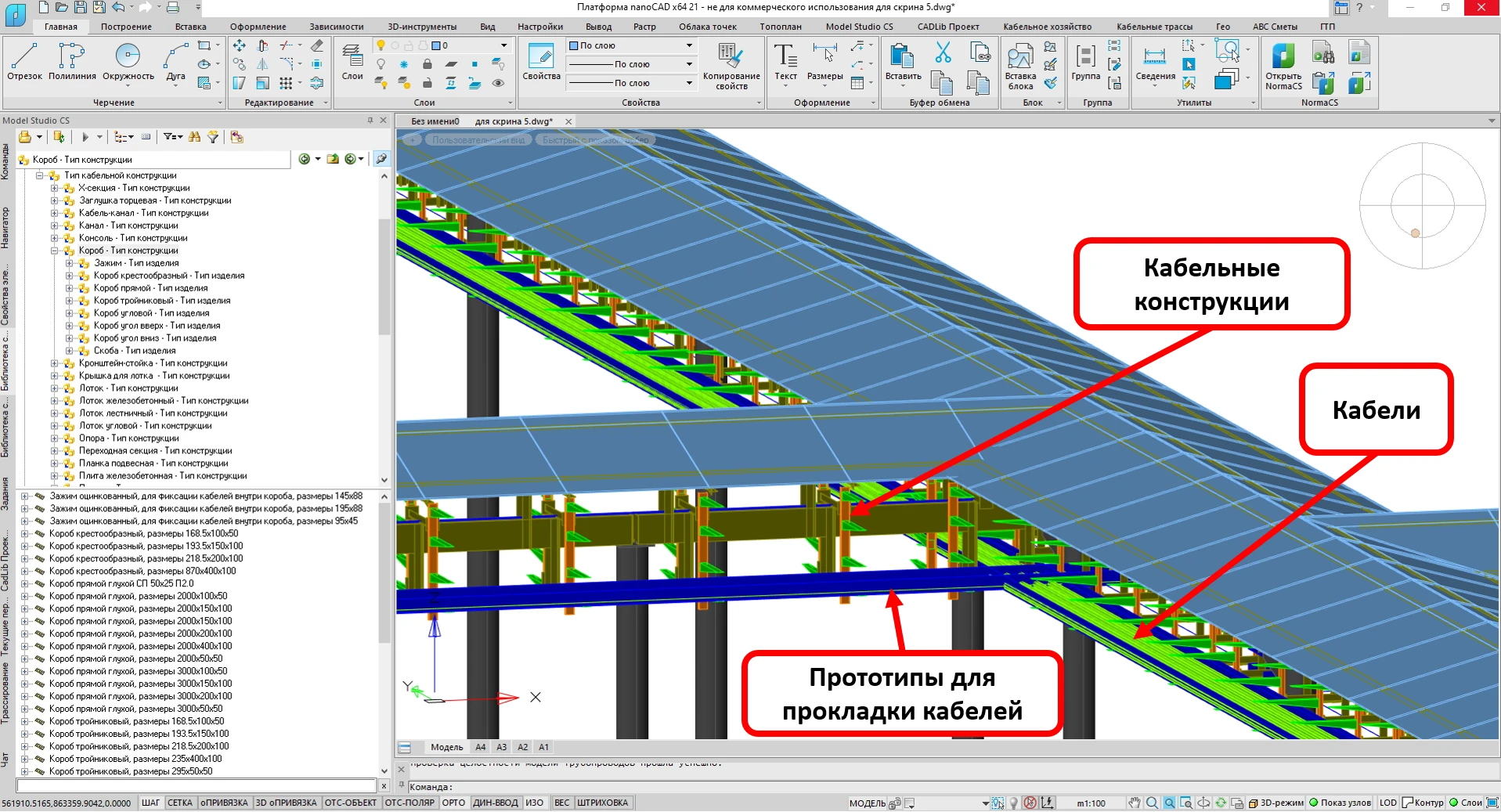

Проектирование кабельных конструкций осуществляется очень легко: требуется только выбирать нужные детали из базы данных и размещать их на модели. Все кабельные конструкции — это «умные» объекты программы, способные автоматически определять в пространстве свое положение относительно друг друга. Например, достаточно потянуть лоток за «ручку» — и он растянется на требуемую длину; аналогично ведут себя и кабельные эстакады. Всё это и ряд других уникальных функций обеспечивают максимальное удобство и скорость при конструировании кабельных трасс. Кабельные конструкции Model Studio CS можно копировать, перемещать, поворачивать — на них распространяются все функции и команды AutoCAD/nanoCAD.

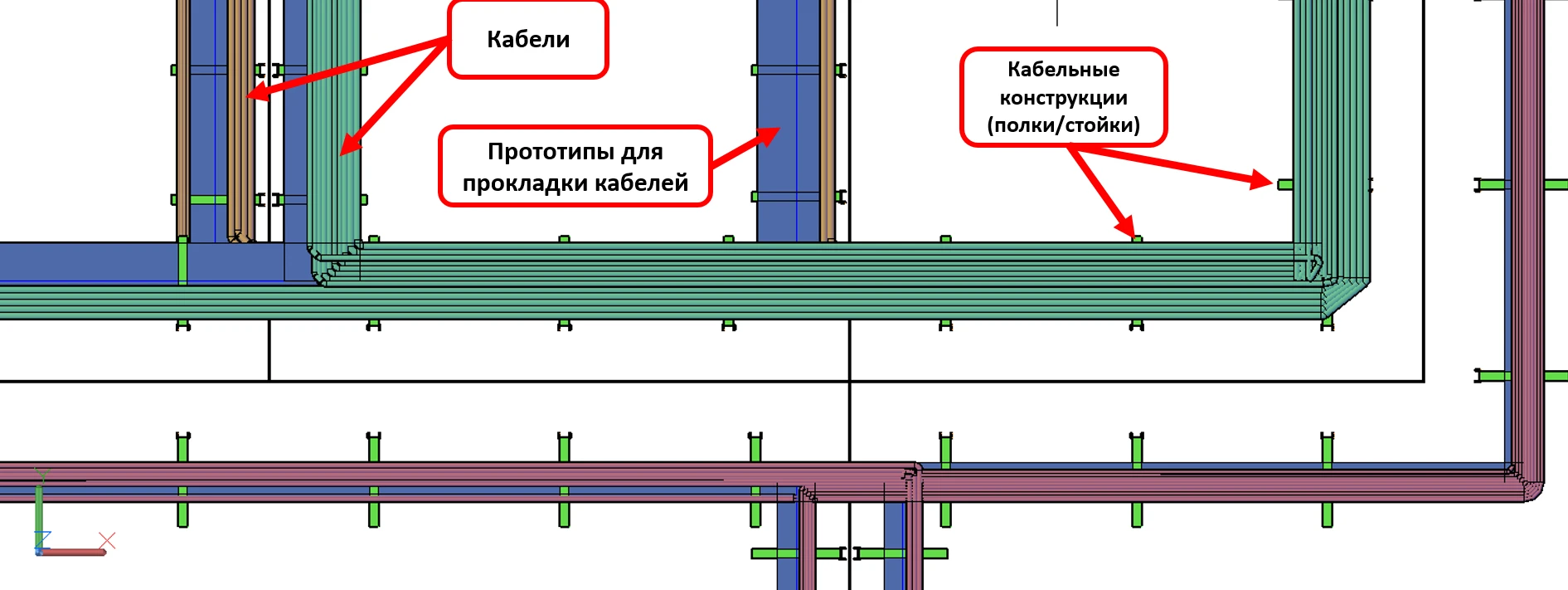

Раскладка кабеля

При условии, что проект компоновки оборудования выполнен, например, в Model Studio CS Трубопроводы или Model Studio CS ОРУ, трассировка и раскладка кабелей не займут много времени. Объясняется это тем, что все технологическое, высоковольтное оборудование, размещаемое в моделях Model Studio CS, уже имеет специальные контакты для подключения кабелей. Но даже если такого проекта нет, компоновку оборудования можно выполнить средствами Model Studio CS Кабельное хозяйство, используя при этом либо трехмерную модель AutoCAD/nanoCAD, либо обычный план расположения оборудования.

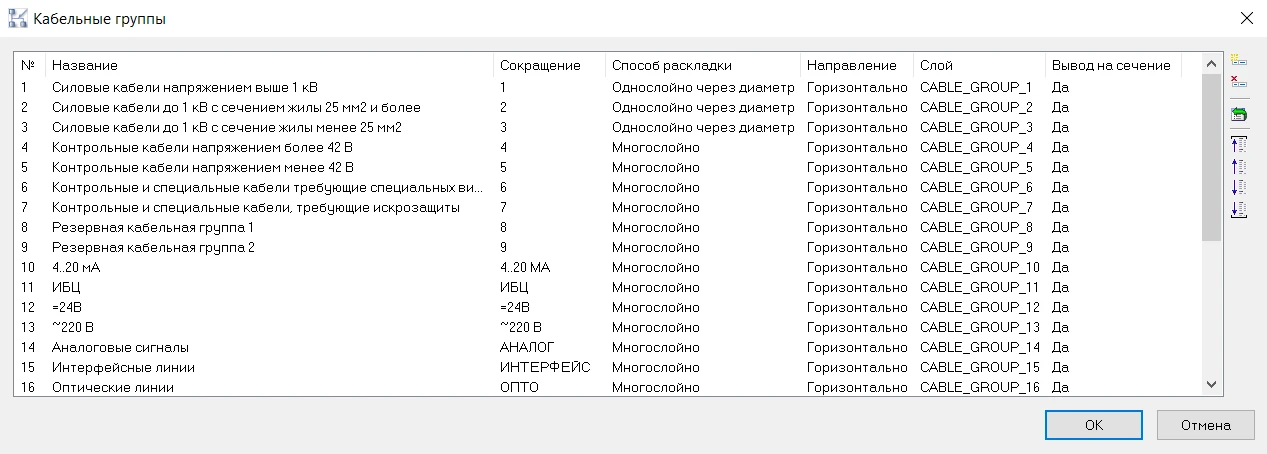

Все кабели подразделяются на группы; каждая из этих групп имеет свои условия раскладки, которые могут быть изменены проектировщиком.

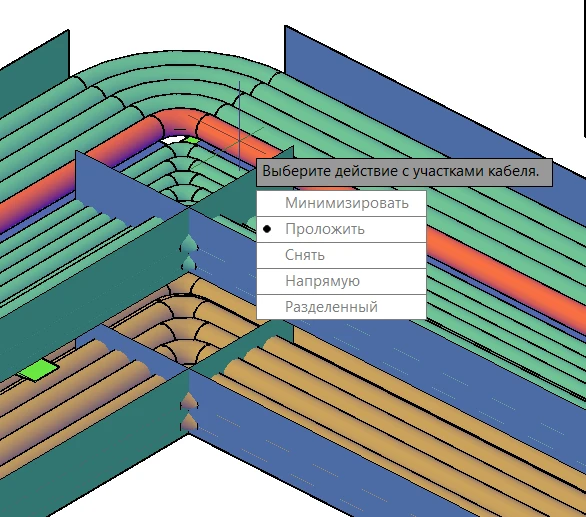

Достаточно выбрать из базы данных кабель, указать оборудование, которое необходимо подключить между собой, выбрать кабельную группу для подключаемого кабеля, а затем нажать ОК. Model Studio CS Кабельное хозяйство определяет кратчайший путь по трассам от одного объекта до другого. На поиск пути действуют различного рода ограничения, такие как наличие на данной трассе ранее проложенных кабелей, тип, группа и марка проложенных кабелей, имеющееся на полке или трассе место для укладки кабеля, раскладывается резервный или резервируемый кабель и т.д. Учитываются все содержащиеся в ПУЭ-7 требования, которые предъявляются к раскладке. Можно раскладывать кабели последовательно, один за другим, отслеживая процесс их укладки, а можно выделить группу объектов и проложить сразу несколько кабелей. Model Studio CS Кабельное хозяйство содержит ряд функций корректировки и редактирования проложенных кабелей. Например, вы можете выбрать на модели кабель и переложить его на другую трассу или полку либо запустить команду Проложить, но при этом запретить прохождение данного кабеля по указанным трассам. Программа мгновенно выдает оптимальный результат, что позволит вам принять наилучшее проектное решение.

Получение табличной документации

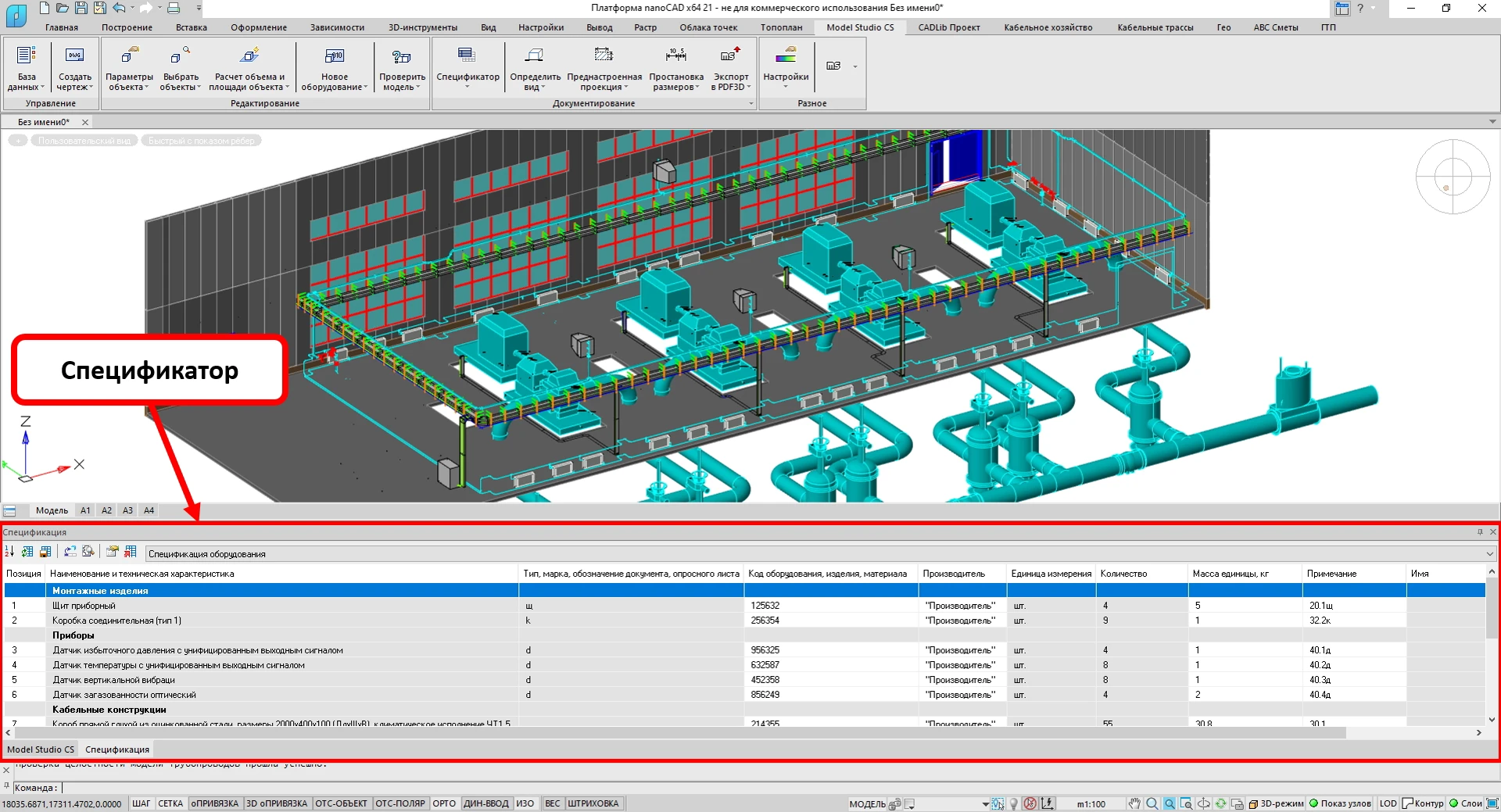

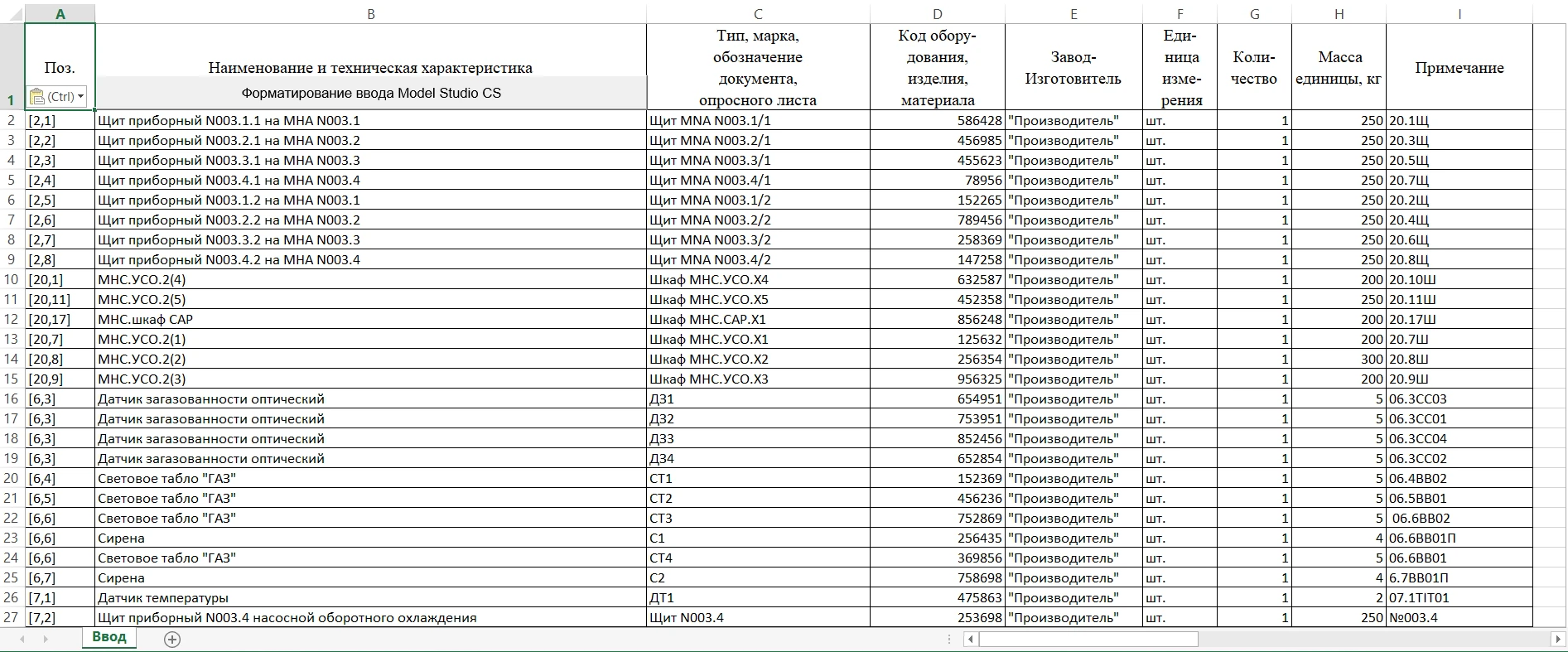

Спецификацию на оборудование, кабели и кабельные конструкции можно вывести в требуемый формат выходного документа. С перечнем и количеством примененных изделий вы можете в реальном времени ознакомиться непосредственно в программе — для этого предназначен специализированный инструмент, называемый спецификатором.

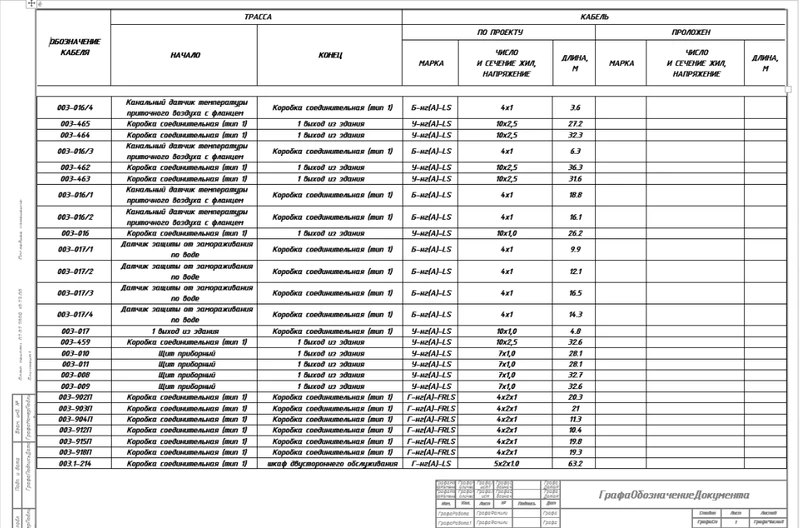

Кабельный журнал также можно отслеживать в реальном времени или вывести в требуемый формат выходного документа.

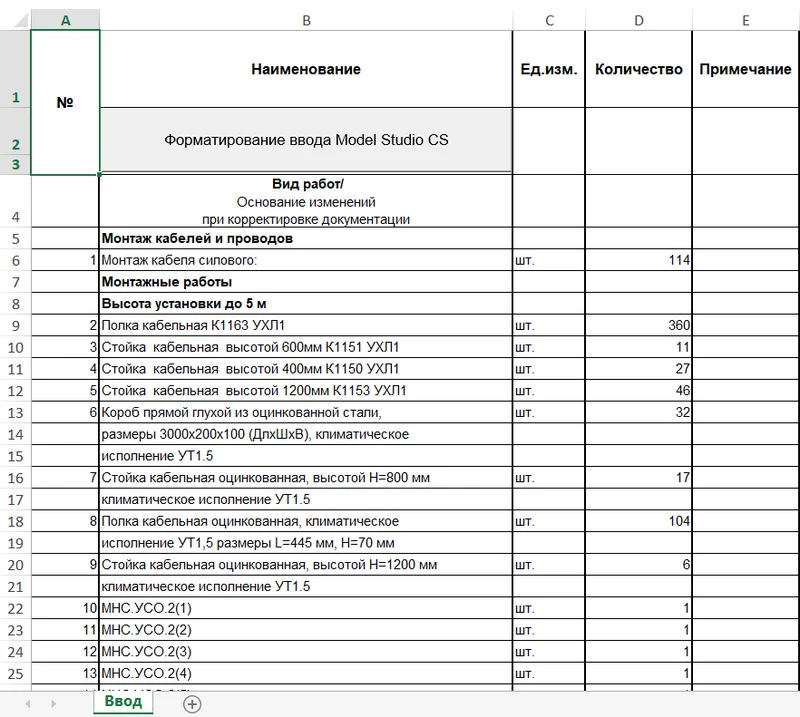

Аналогичным образом можно отслеживать в реальном времени или вывести в требуемый формат выходного документа ведомость объемов работ.

Получение графической документации

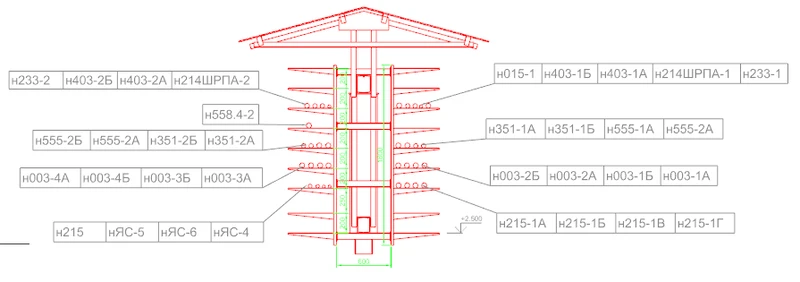

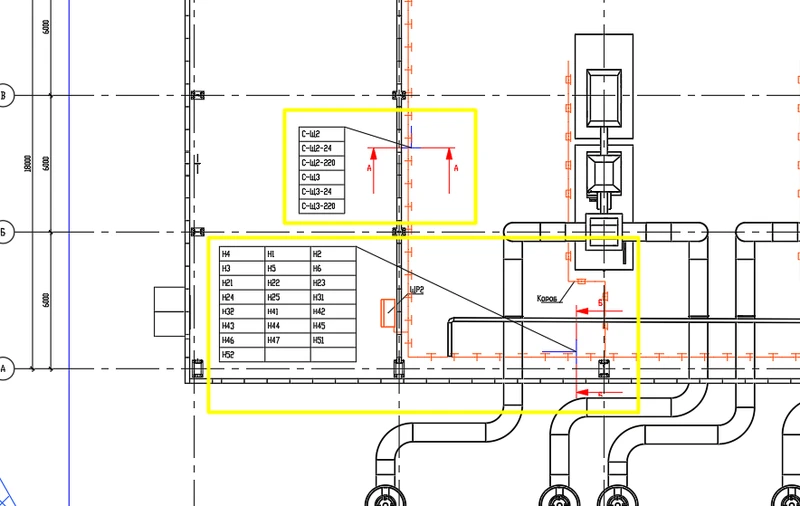

Получение плана трасс и сечений по кабельным конструкциям с выносками, обозначениями, подписями также не составляет труда. Достаточно указать места сечений, при этом программа автоматически проставляет выноски с позициями кабелей, проложенных в данном месте.

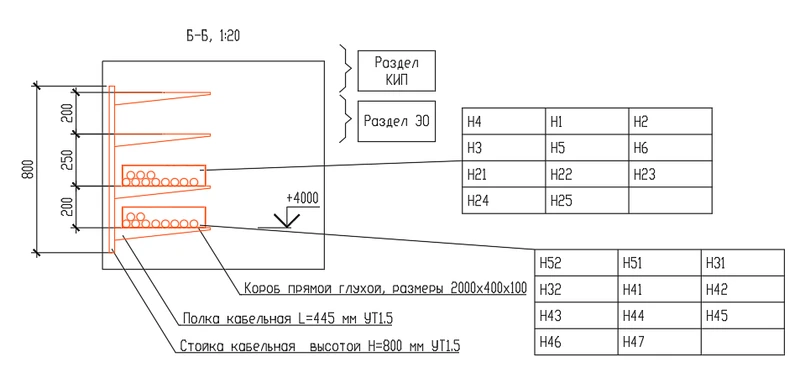

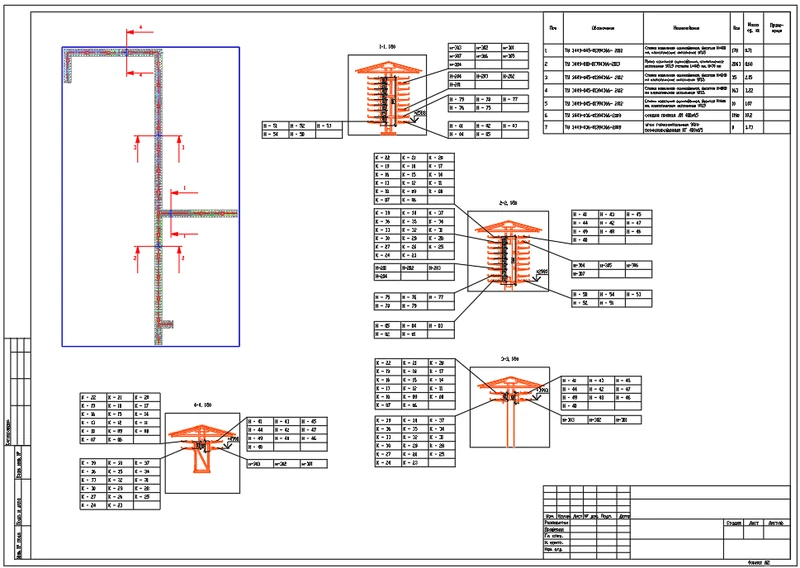

По каждому сечению можно получить отдельный чертеж, разрез, на котором будут отображены кабельные конструкции и кабели. Программа предложит проставить выноски с позициями кабелей, проходящих по каждой из конструкций, и высотную отметку, автоматически проставит размеры. Также можно будет вручную добавить выноски к кабельным конструкциям.

  • Реализована возможность подбора элементов поворота трасс с квадратным сечением в зависимости от геометрического положения элемента с возможностью определения горизонтального или вертикального участка по заданному атрибуту.
  • Добавлены новые инструменты Калькулятор расчета нагрузок и Генерация однолинейной схемы, которые позволяют рассчитать электрические нагрузки в цепях 0,4 кВ, сохранить результаты расчета в Word и сгенерировать однолинейные электрические схемы.
  • При вставке оборудования через задание реализовано сохранение фильтров поиска в профиле пользователя.
  • Добавлена возможность обновления выносок только на конкретных сечениях и разрезах кабельных трасс.
  • Изменена логика выполнения при раскладке кабелей по файлу CSV из вкладки Задания — появилась возможность продолжить раскладку оставшихся кабелей, даже если один не разложился.
  • Добавлено отображение характеристик полок (ширина, высота) в свойствах прототипа.
  • Реализована возможность изменять характеристики полок прототипа (ширина, высота) через быстрые свойства.
  • Добавлена возможность автоматизированного присвоения значений параметров кабелей из БД при загрузке кабелей через вкладку Задание на раскладку кабелей.
  • Появилась возможность разделения кабельной трассы на сегменты лотков/коробов заданной длины.
  • Реализована функция построения кабельных трасс параллельно плоскостям системы координат.
  • Разработан редактор сечений кабельных трасс, в котором реализован функционал по созданию, выбору и редактированию объектов кабеленесущих систем и крепежных элементов (лотков, стоек, полок, метизов).
  • Реализована возможность проверки нормативных расстояний между кабелями разных групп, т.е. возможность поиска коллизий между трассами с разными кабельными группами.
  • В окне свойств параметров полок прототипа появилась возможность выбора цвета для конкретной полки (для визуального контроля групп кабелей, проложенных на данной полке).
  • Реализована возможность условного прототипа раскладывать кабели с заданными параметрами создания полок и ярусов.
  • Добавлена возможность автоматической простановки выносок с маркировками кабелей на разрезах кабельных трасс.
  • Реализована возможность выбора вариантов углов поворота кабельных трасс при наличии нескольких элементов в БД при построении кабельной трассы по миникаталогу.
  • Добавлена возможность подбора угловых элементов с допуском в градусах при построении кабельных трасс.
  • Реализована возможность задавать разные углы поворота для горизонтальных и вертикальных участков кабельных трасс по множителю, формуле или по таблице.
  • Добавлен способ раскладки кабелей «Однослойно через 0,3 диаметра».
  • Реализована возможность скрытия/отображения промежуточных конструкций.
Графическая CAD-платформа
  • nanoCAD Plus 21 (с модулем «3D»);
  • платформа nanoCAD 22−24 (с модулем «3D»).
СУБД (опционально)
  • PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
  • SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.

Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).

Операционная система
  • Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit;
  • Windows 8.1, 10, 11 64-bit.
Аппаратное обеспечение
  • Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
  • Монитор 1024×768 True Color.
  • Видеокарта с обязательной поддержкой DirectX 11−12 и Vulkan 1.3. Видеопамять: минимум 2 Гб, рекомендуется 8 Гб и выше. Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
  • Мышь или другие устройства указания, поддерживаемые операционной системой.
  • Оперативная память: рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
  • Свободное место на жестком диске — 6 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD.
