Model Studio CS Компоновщик щитов

от 119 100 ₽

Программа предназначена для проектирования и конструирования щитов, пультов, шкафов. (марки ЭС, ЭХЗ, ЭК1, ЭК2, ЭН, ЭОО, А, СОП, ЭМ1, ЭМ2, ЭО, СС, ОПС). Инженерный программный комплекс для автоматизации процесса компоновки шкафов любой сложности. Система позволяет проектировать как единичные, так и составные щиты, состоящие из единичных щитов и вспомогательных элементов.

Программный комплекс Model Studio CS Компоновщик щитов предназначен для автоматизации процесса компоновки щитов любой сложности. Система позволяет проектировать как единичные, так и составные щиты, состоящие из единичных щитов и вспомогательных элементов.

Model Studio CS Компоновщик щитов значительно расширяет возможности платформ AutoCAD/nanoCAD, делая работу инженера более комфортной и эффективной. Программный комплекс позволяет решать следующие основные задачи:

разработка планов размещения оборудования, в том числе размещение в трехмерном пространстве;
проверка компоновки на предмет коллизий (пересечений объемов и монтажных зон аппаратов и щитов);
оценка эргономичности скомпонованных щитов;
создание нестандартных щитов;
формирование и выпуск комплекта документов в соответствии с ГОСТ и РМ.

CSoft Development

CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

База данных оборудования, изделий и материалов

База данных оборудования, изделий и материалов Model Studio CS Компоновщик щитов встроена в среду проектирования и не требует вызова дополнительных программ. Она содержит щиты, фасадные и внутрищитовые приборы, детали крепления, кабели, провода и т.д.

Инженер, использующий Model Studio CS Компоновщик щитов, получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Существует возможность без вставки в чертеж посмотреть, как выглядит объект, и (тоже без вставки) получить полную информацию о нем: марку, название завода-производителя, материал, вес, состав и другие данные, необходимые для принятия решения.

Гибкая, с хорошо продуманной эргономикой система разработки и пополнения базы данных интеллектуальных объектов позволяет без труда сохранять в ней новое оборудование, изделия и материалы.

База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере. Обновление базы осуществляется через Интернет путем подключения к серверу разработчика, где пользователь может выбрать новое оборудование и скопировать его на сервер своей проектной организации.

База данных оборудования, изделий и материалов

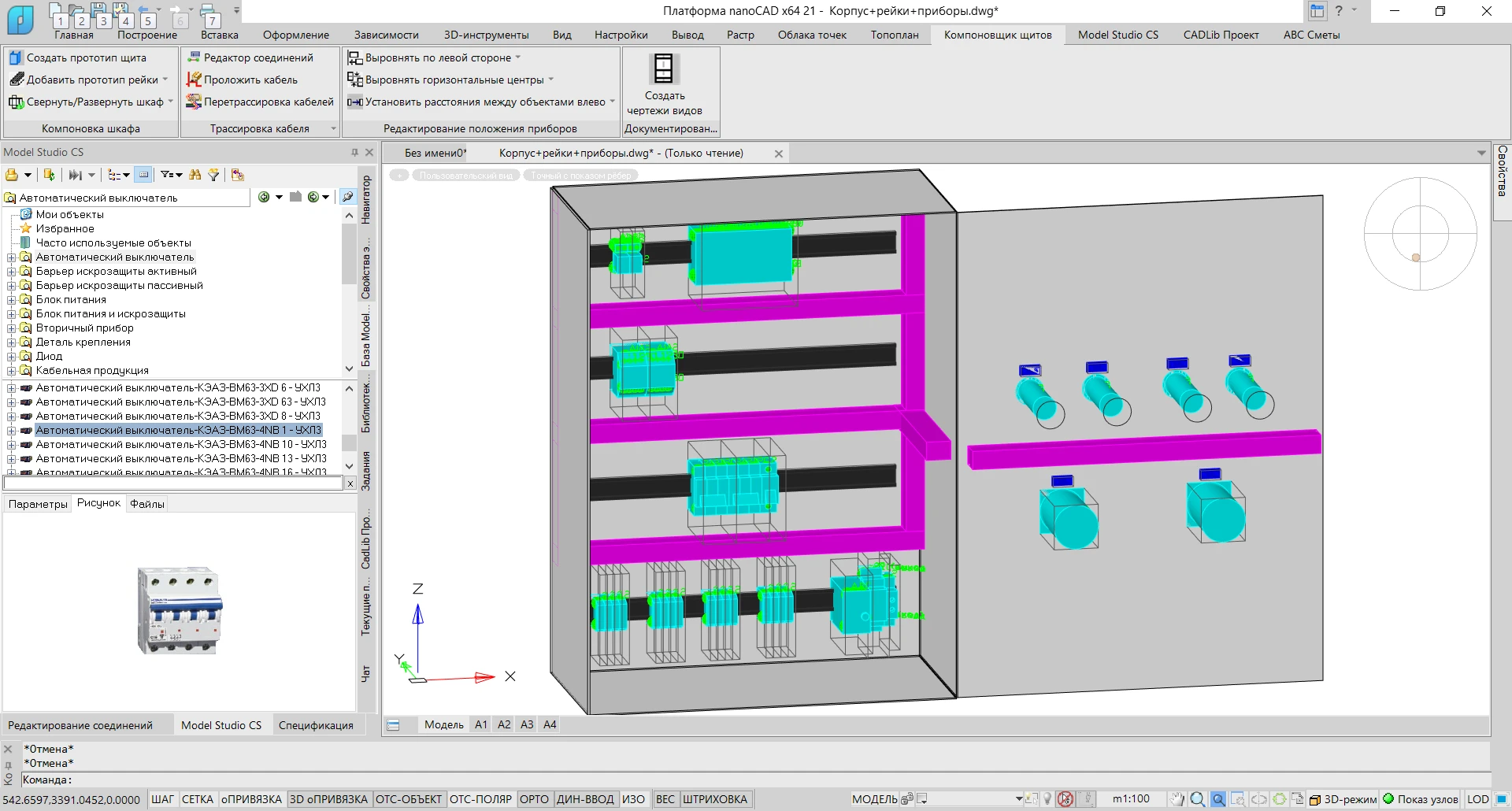

Model Studio CS Компоновщик щитов обеспечивает проектирование щитов как на развертке, так и в трехмерном виде. Удобные функции редактирования позволяют:

автоматически выбирать для внутрищитовых приборов их крепление (рамки, рейки и т.д.);
выравнивать приборы и аппараты по вертикали, горизонтали, относительно осевой линии, левого края и т.д.;
автоматически проставлять для фасадных приборов рамки и корректировать их расположение относительно прибора;
задавать несколько однотипных приборов в ряду с автоматизацией формирования монтажных единиц или проектных позиций;
устанавливать расстояние для уже скомпонованных приборов или аппаратов по горизонтали или вертикали относительно любой стороны;
осуществлять быстрый поиск по базам фасадных или внутрищитовых приборов.

Трассировка проводов внутри щита

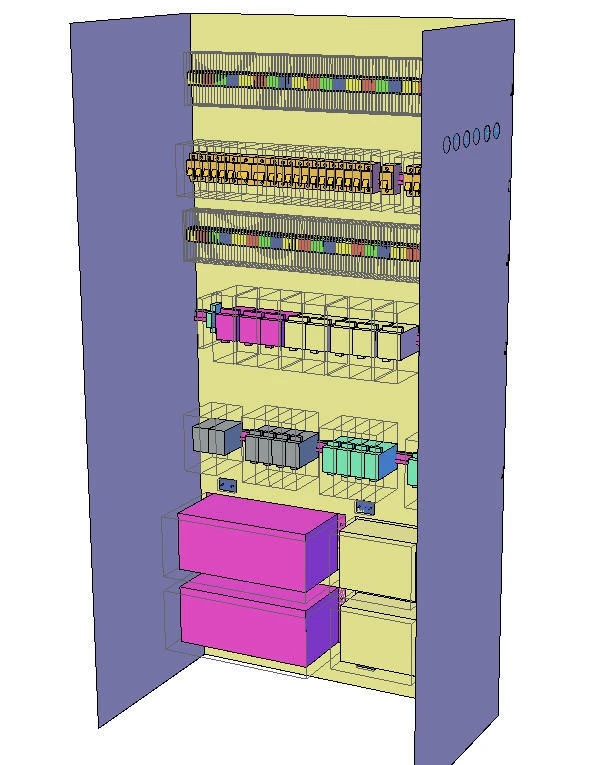

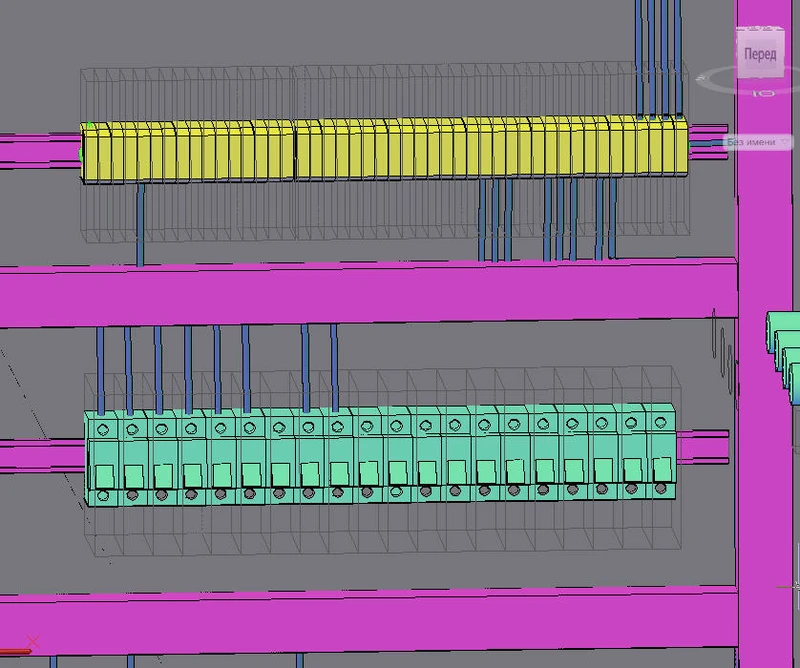

Программный комплекс Model Studio CS Компоновщик щитов позволяет выполнять трехмерную трассировку проводов как внутри щита, так и между смежными или составными щитами. Разводка проводов по кабельным коробам может осуществляться как в автоматическом, так и в ручном режиме. В процессе трассировки проверяется емкость кабельных коробов. Инструменты трассировки снабжены системой оповещений, позволяющей выяснить причину, по которой данный провод или кабель не прокладывается по указанному коробу. На основании выполненной трассировки можно в автоматическом режиме получать кабельные журналы и спецификации на кабели, провода, короба.

Проверка модели на коллизии

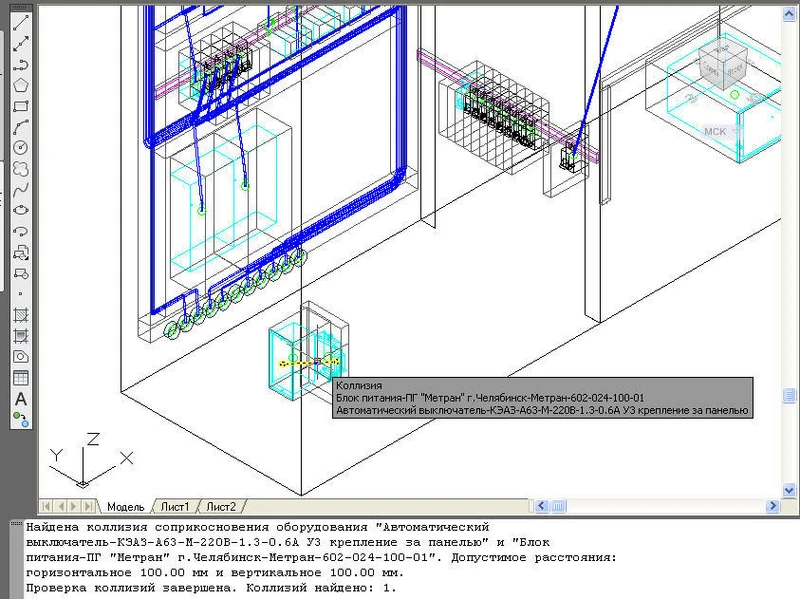

Автоматическая проверка коллизий выявит то, что невозможно обнаружить визуально

Model Studio CS Компоновщик щитов позволяет выполнять все необходимые проверки на предмет обнаружения коллизий, пересечений, нарушения предельно допустимых расстояний.

В базе данных для каждого прибора заложена монтажная зона, в пределах которой программа запрещает размещать другие приборы и оборудование.

Система проверки коллизий обеспечивает возможность анализировать расстояния между приборами, оборудованием, конструкциями, кабелями и другими объектами Model Studio CS.

Такая проверка возможна в любой момент, как только проектировщик сочтет ее необходимой. По факту обнаружения коллизий Model Studio CS Компоновщик щитов составит отчет в виде таблицы и покажет все нарушения на трехмерной модели, где их можно оперативно исправить.

Генератор чертежей

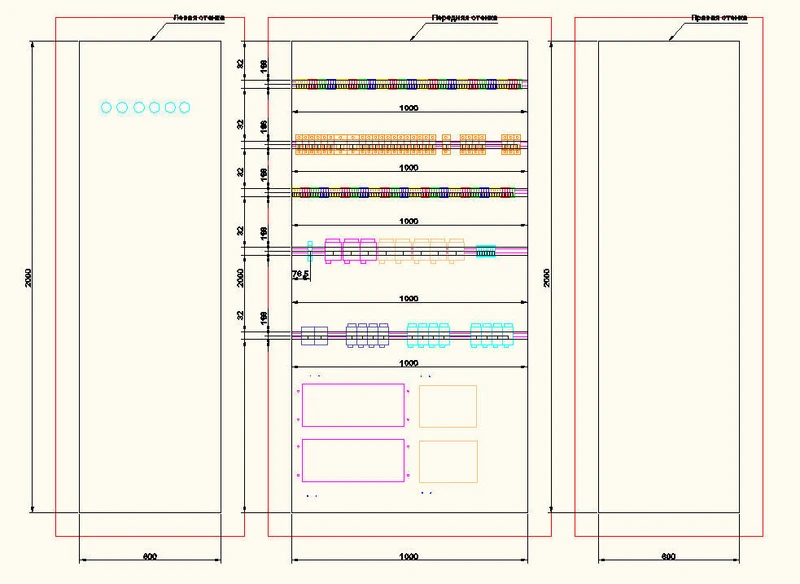

Общие виды панелей щита в Model Studio CS Компоновщик щитов

При оформлении проектных документов используются средства формирования видов и разрезов, подсистема автоматической простановки позиций, размеров и выносок, а также другие инструменты. В дополнение к правилам оформления, основанным на ГОСТ, пользователь может настроить собственные правила оформления разрезов и планов чертежа — для этого применяется специальный Мастер, который обеспечивает возможность создавать, хранить, импортировать и экспортировать профили простановки размеров.

Автоматическая генерация чертежей средствами Model Studio CS Компоновщик щитов позволяет значительно сократить сроки выпуска документации: чертежей общего вида панелей щита, чертежей вида с монтажной стороны, чертежей фигур-вырезов в фасадных панелях щитов.

Спецификация и другие табличные документы

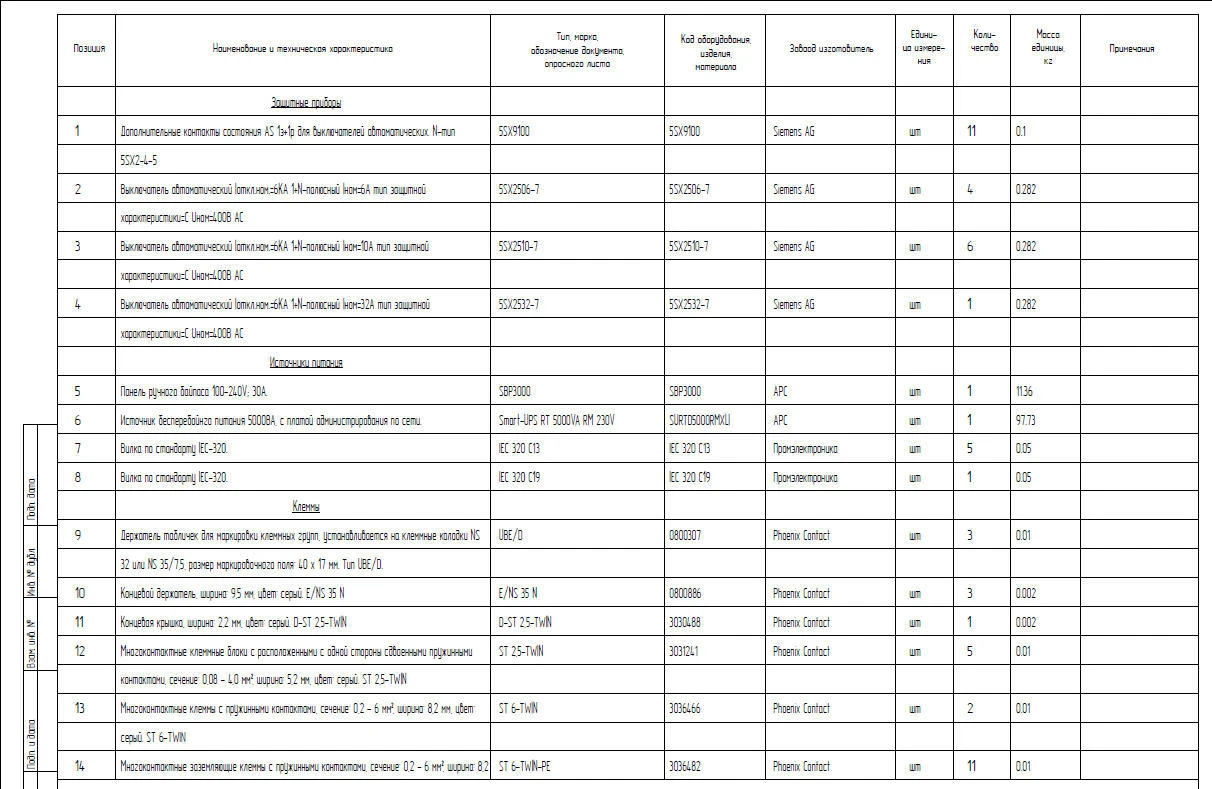

Спецификация оборудования, изделий и материалов генерируется автоматически

Model Studio CS Компоновщик щитов автоматически формирует и подготавливает к печати широкий спектр спецификаций и табличных документов, таких как заказная спецификация, спецификация оборудования, изделий и материалов по отраслевым стандартам, ведомость трубопроводов, экспликация оборудования (перечень оборудования), отчеты о коллизиях и другие документы, необходимые при проектировании и при выпуске проектно-сметной документации.

Автоматически составляются спецификации, экспликации и ведомости, включенные в комплект поставки Model Studio CS. Кроме того, пользователю предоставлена возможность самостоятельно добавлять и редактировать формы табличных документов.

Model Studio CS Компоновщик щитов позволяет уже на этапе освоения значительно ускорить выпуск документации и существенно сократить количество ошибок проектирования. Он располагает большими возможностями и в то же время предлагается по очень привлекательной цене: комплекс доступен как проектному институту, так и проектировщику, работающему дома.

В ленте меню во вкладке CADLib Проект добавлена новая команда Проверка кода KKS, которая позволяет выполнять проверку объектов чертежа, структуры элементов базы данных проекта и публикаций на наличие кода KKS и в качестве результата производить выделение объектов с одинаковыми кодами.
В перечень профилей специфицирования, содержащийся внутри палитры спецификатора, добавлен новый профиль с наименованием Рамки с надписями (просмотр), который позволяет производить считывание информации, заданной объекту модели в качестве значения параметра Надпись, и выгружать ее в табличной форме.

Графическая CAD-платформа

nanoCAD Plus 21 (с модулем «3D»);
платформа nanoCAD 22−24 (с модулем «3D»).

СУБД (опционально)

PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.

Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).

Операционная система

Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit;
Windows 8.1, 10, 11 64-bit.

Аппаратное обеспечение

Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
Монитор 1024×768 True Color.
Видеокарта с обязательной поддержкой DirectX 11−12 и Vulkan 1.3. Видеопамять: минимум 2 Гб, рекомендуется 8 Гб и выше. Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
Мышь или другие устройства указания, поддерживаемые операционной системой.
Оперативная память: рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
Свободное место на жестком диске — 6 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD.
