Model Studio CS ЛЭП представляет собой программный комплекс, предназначенный для расчета и выпуска комплекта документов при проектировании воздушных линий электропередач всех классов напряжений на стадиях строительства, реконструкции и ремонта.
Программный комплекс разработан на основе положений действующей нормативно-технической документации и полностью отвечает требованиям ПУЭ. При разработке использовались современные технологии, что позволило сделать комплекс интерактивным, простым и удобным в использовании. Благодаря интерактивности интерфейса Model Studio CS выполнение расчетов и оформление документации осуществляются в режиме реального времени.
Model Studio CS ЛЭП работает в среде AutoCAD, программных средств, в состав которых AutoCAD включен (AutoCAD Architecture, AutoCAD Civil 3D, AutoCAD MEP и др.), и в среде nanoCAD Plus 8 (c модулем 3D «Моделирование»).
Основные возможности
Информация по изысканиям, профиль или план может быть выполнена в любом программном пакете отдела изыскателей и генплана.
Большинство проектировщиков отдела изысканий и генплана работают в программных продуктах, работающих на платформе AutoCAD или имеющих возможность экспорта данных в формат DXF, отсюда и информацию, которую они выдают для проектировщиков ЛЭП приходит в формате ДВГ. Поэтому проектировщик ЛЭП, рабочее место которого снабжено Model Studio CS ЛЭП может спокойно приступать к работе, как с планом, так и профилем, где уже есть вся необходимая информация для проектирования. В этом случает ненужно производить никаких лишних действий вроде импорта или экспорта данных от изыскателей в какую-то отдельную специализированную программу для проектирования ЛЭП. Вся работа проходит в единой модели проекта, которая объединяет информацию от отдела изысканий и ЛЭП.
Но не всегда есть план или профиль в формате ДВГ, бывает недостаточно исходных данных, а приступать к работе уже необходимо. Программный комплекс Model Studio CS ЛЭП позволяет работать и с данными, полученными с цифровой модели местности. Оснащенный специально разработанным импортером, Model Studio CS ЛЭП, легко отрисует линию поверхности земли в AutoCAD по данным цифровой модели местности. Что позволит выполнить предварительную расстановку опор, выполнить расчет монтажных стрел провеса провода и троса.
Расчет монтажных стрел и тяжений провода и троса
В процессе расстановки опор выполняется механический расчет проводов и тросов в соответствии с ПУЭ 7. При этом учитываются не только свойства провода и климатические нагрузки, но и нагрузки от арматуры крепления, гирлянд и прочего оборудования. Кривая моделируется уравнением цепной линии, что позволяет повысить точность результатов расчета, например, расчета больших переходов. Подсистема расчета работает в режиме реального времени, то есть при отрисовке провода расчет выполняется автоматически и обновляется каждый раз, когда изменяются условия — например, при перемещении или изменении типа и марки опор происходит мгновенный перерасчет и перестроение кривых провисания. Важным при работе с Model Studio CS ЛЭП является и то, что подсистема расчета позволяет при желании просматривать все расчетные режимы. Предусмотрена возможность добавления дополнительных расчетных режимов либо корректировки существующих.

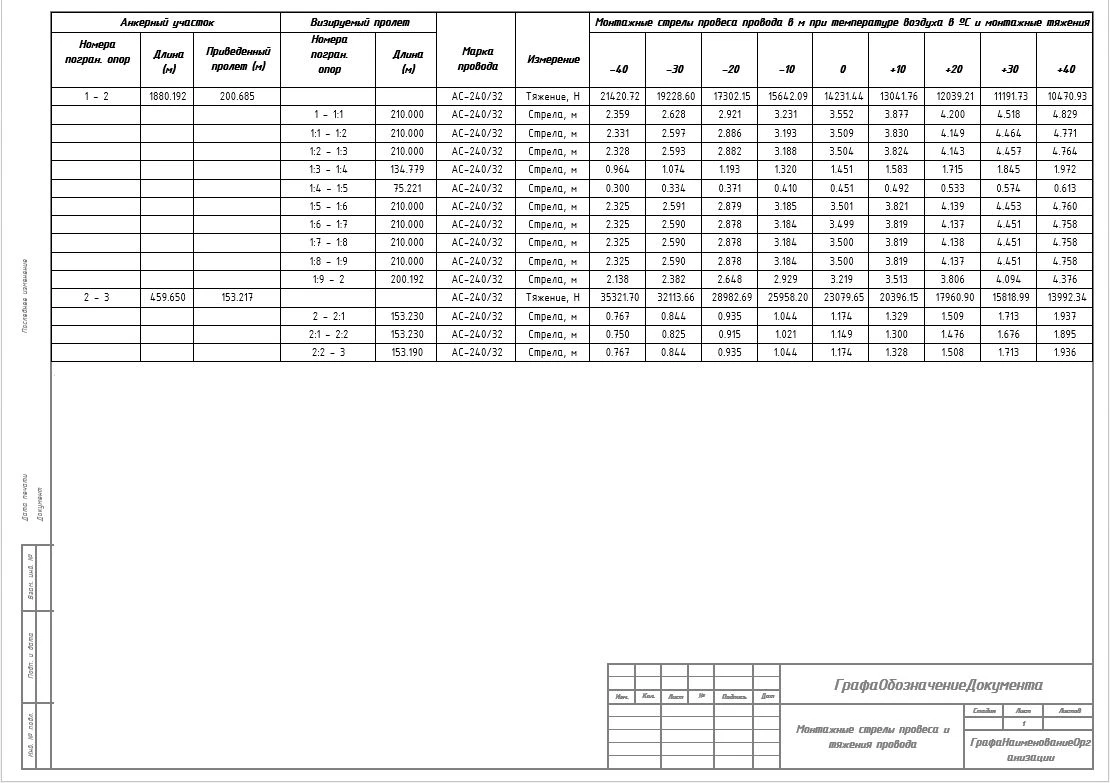

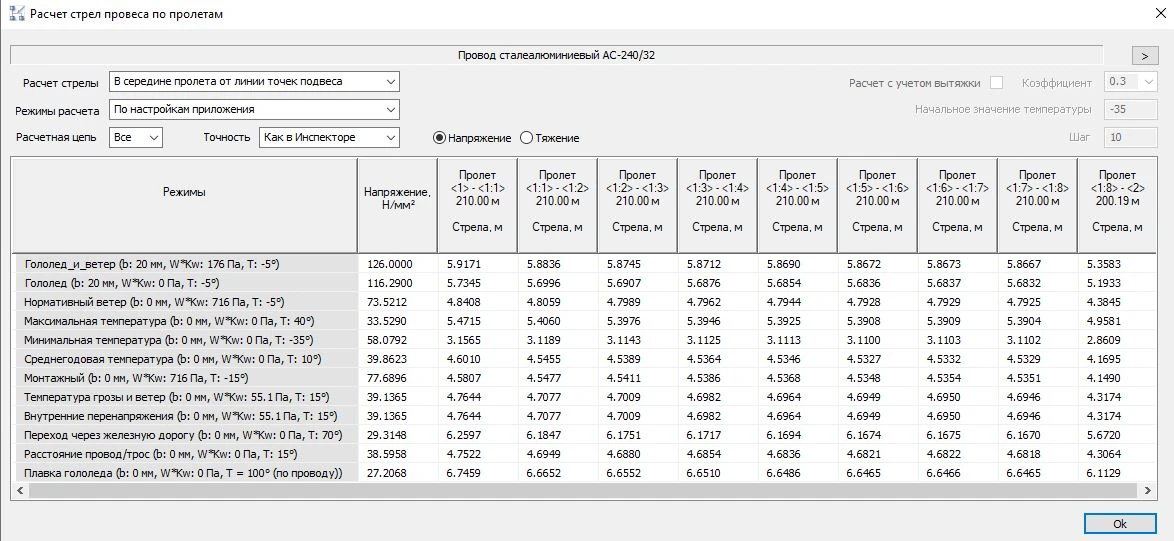

По результатам механического расчета определяются монтажные стрелы и тяжения провода. Документатор программы позволяет формировать отчет по монтажным стрелам и тяжениям с любой градацией по температуре, а так же отдельные и совместные отчет для проводов и тросов.
![Отчет по расчету монтажных стрел проверса и тяжений провода и троса.](https://csoftnw.ru/wp-content/webp-express/webp-images/uploads/2021/12/31-2-1024x725.jpg.webp)
Систематический расчет проводов

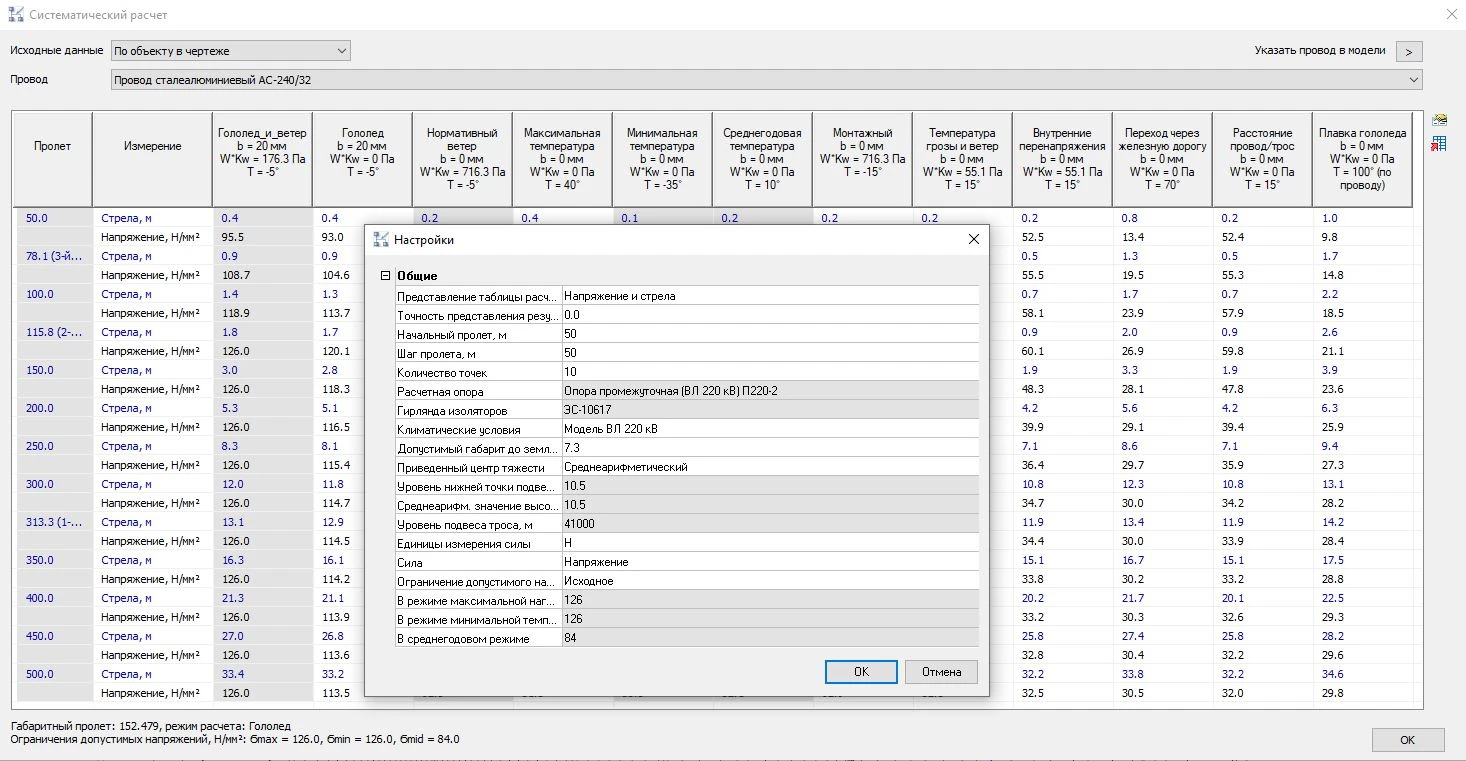

В программном комплексе Model Studio CS ЛЭП реализована возможность систематического расчета провода. Функционал для систематического расчета провода выполнен просто и удобно, позволяя мгновенно просчитывать любой выбранный провод с любым шагом пролета при любых климатических сочетаниях.
![Систематический расчет провода.](https://csoftnw.ru/wp-content/webp-express/webp-images/uploads/2021/12/43.jpg.webp)
Автоматическая и ручная расстановка опор

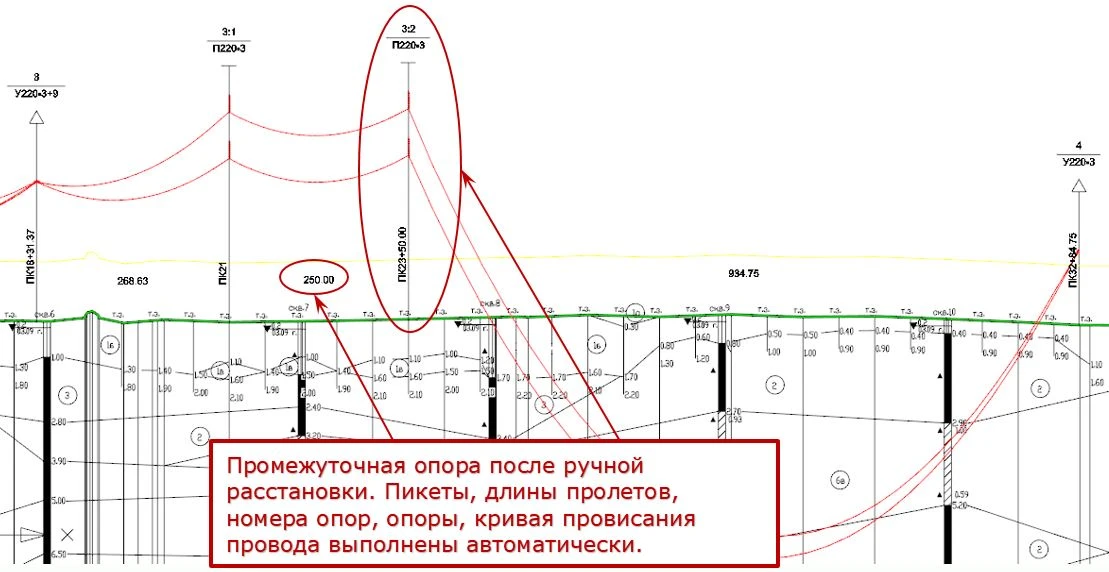

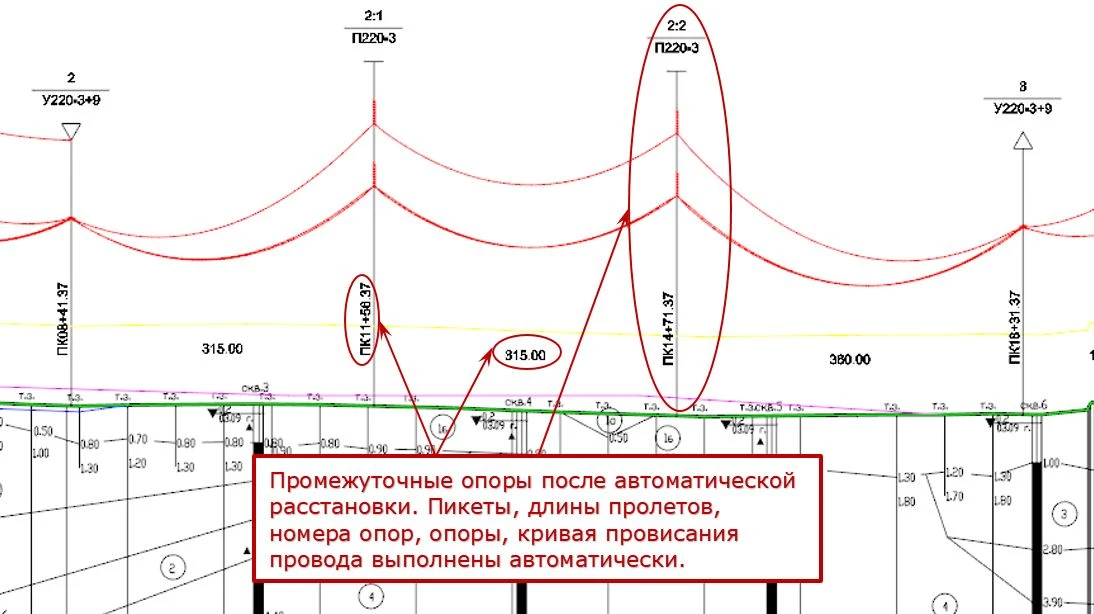

Программный комплекс Model Studio CS ЛЭП позволяет проектировщику самостоятельно выбрать способ расстановки опор: «вручную», при помощи автоматически формируемого шаблона или автоматически. Это обеспечивает проектировщику возможность использовать хорошо известный и привычный ему инструмент расстановки, шаблон или встроенные алгоритмы автоматической расстановки. При этом Model Studio CS в интерактивном режиме произведет расчеты, выполнит проверку коллизий (допустимых габаритов), оформит чертеж и сформирует табличные документы.
Интерактивное поведение опор на профиле

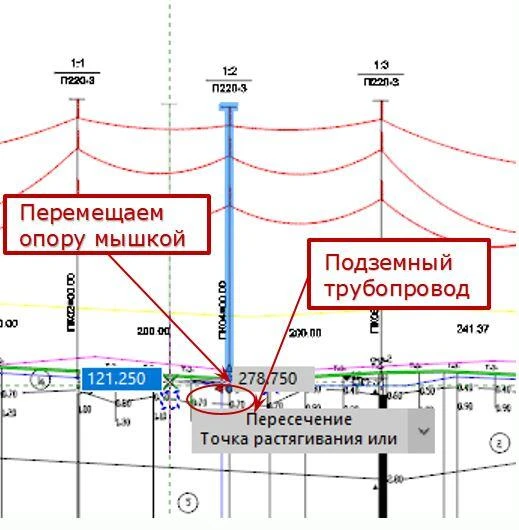

Программа позволяет производить любые операции с опорами: передвигать их, удалять, добавлять новые, изменять тип и марку и т.д. Все необходимое оформление осуществляет специализированная интеллектуальная система.
Исследования в области эргономики и интерактивных технологий позволили максимально сократить сроки освоения программы: приступить к работе проектировщик сможет сразу же после краткого знакомства с интерфейсом.
![Перемещение опор в реальном времени.](https://csoftnw.ru/wp-content/webp-express/webp-images/uploads/2021/12/71-1.jpg.webp)
Интерактивный табличный редактор

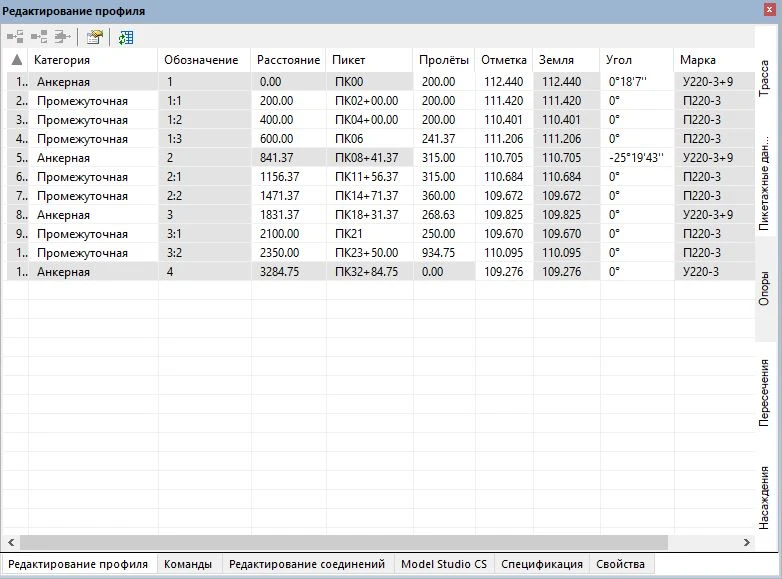

Для упрощения работы и контроля данных в программном комплексе Model Studio CS ЛЭП предусмотрен удобный инструмент — табличный редактор профиля, который представляет собой набор из четырех таблиц. Информация может поступать в таблицы автоматически при работе с моделью проекта или передаваться из внешних форматов. Табличный редактор не только позволяет отслеживать изменение существующих и появление новых данных модели проекта, но и предоставляет возможность редактировать модель непосредственно через таблицы.
Расчет мест установки гасителей вибрации

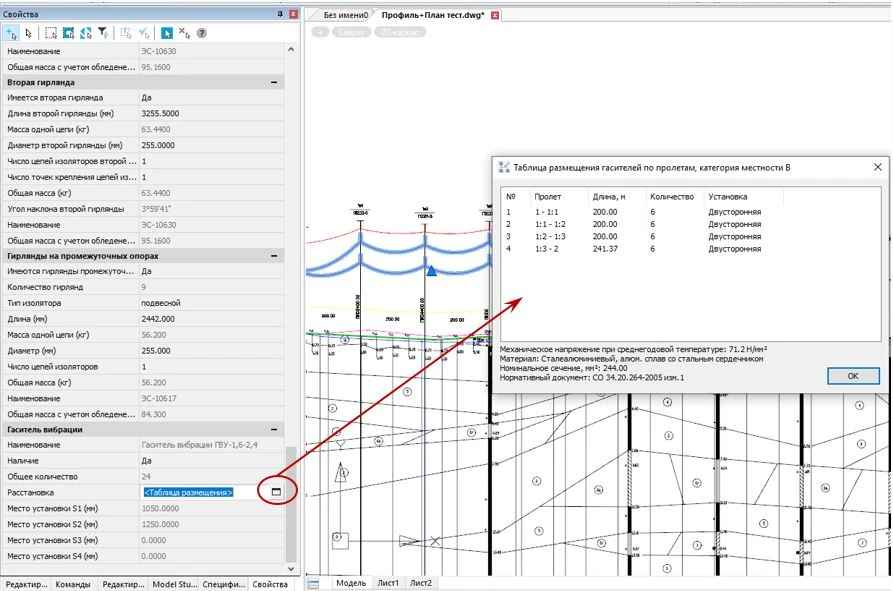

Программный комплекс Model Studio CS ЛЭП позволяет оценить необходимость установки гасителей вибрации, определить точки их крепления на проводе и грозозащитном тросе.
![Расчет мест установки гасителей вибрации.](https://csoftnw.ru/wp-content/uploads/2021/12/81-1.png)

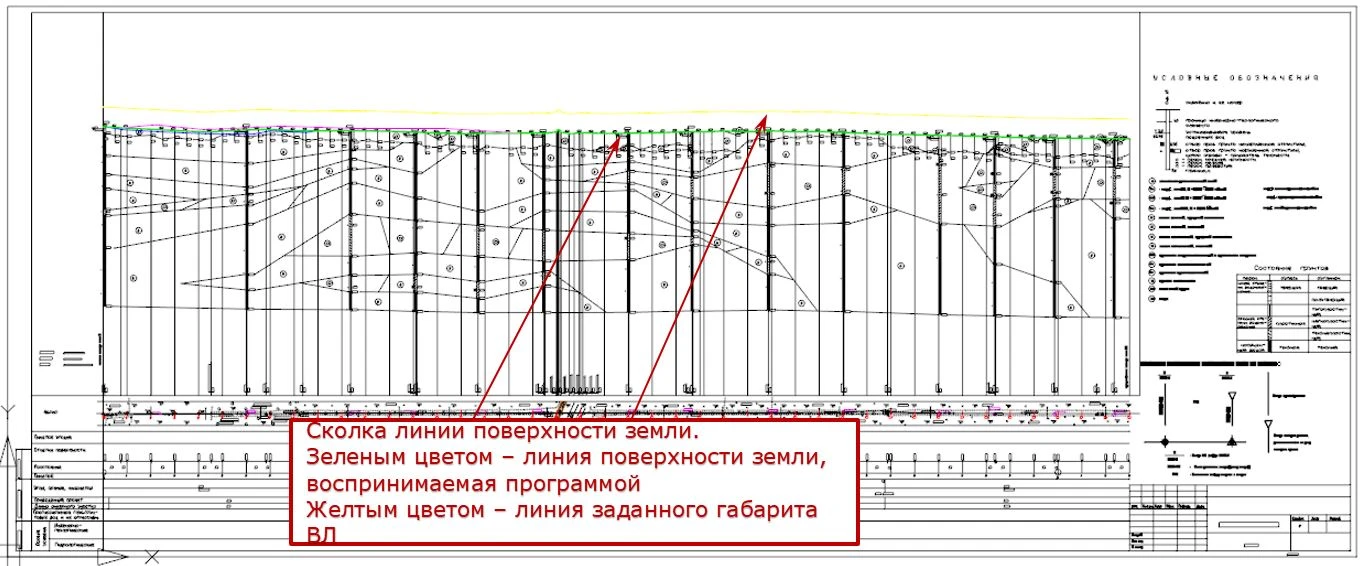

Работа с планом (сколка с плана и обратное размещение)

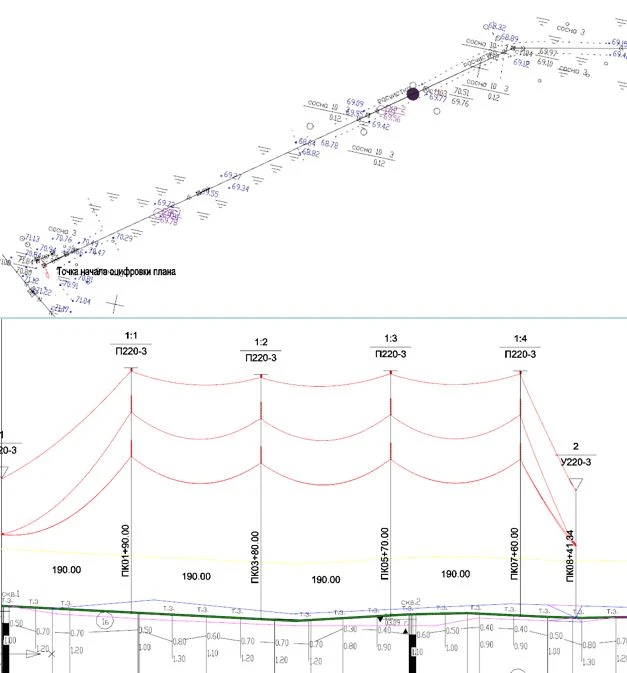

Программный комплекс Model Studio CS ЛЭП дает несколько разных возможностей для начала проектирования ЛЭП. Можно начинать работать с плана трассы ВЛ, где можно указать места установки анкерных опор, после этого тут же можно установить данные анкерные опоры на план, в активное окно вида (окно вида – область, содержащая чертеж продольного разреза профиля). Затем произвести расстановку промежуточных опор с учетом габарита ВЛ до земли и объектов, пересекающих трассу ЛЭП и тут же выгрузить всю расстановку обратно на план. При этом все оформления, все необходимые надписи и подписи, будут получены автоматически.
![Одновременная работа с планом и профилем.](https://csoftnw.ru/wp-content/webp-express/webp-images/uploads/2021/12/91.jpg.webp)
Расчет и оформление переходов

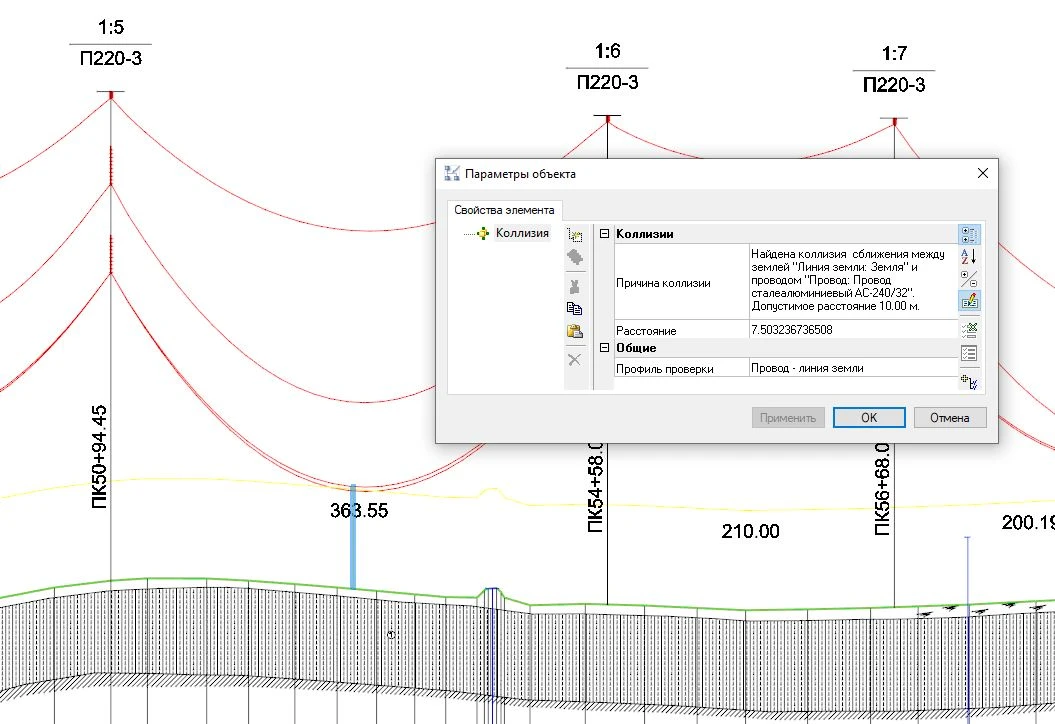

Программный комплекс Model Studio CS ЛЭП оснащен мощным инструментом проверки допустимых расстояний между объектами: опорами и пересечениями, проводами и пересечениями, проводами и грозотросом. При проверке модели на основе настроек, регламентирующих расстояния, осуществляется анализ коллизий между объектами и диагностируется факт нарушения допустимого расстояния.
![Проверка расстояния трос-провод.](https://csoftnw.ru/wp-content/webp-express/webp-images/uploads/2021/12/101-1.jpg.webp)
Информация о всех найденных коллизиях выводится графически и в табличном вид. После анализа обнаруженных коллизий устраняем их, это не займет много времени при грамотном подходе с точки зрения проектирования. Проверить на колллизии можно в любой момент времени, как только это захочет сделать проектировщик.
По результатам работы проектировщика в программе Model Studio CS ЛЭП автоматически формируется выходной документ — ведомость переходов.

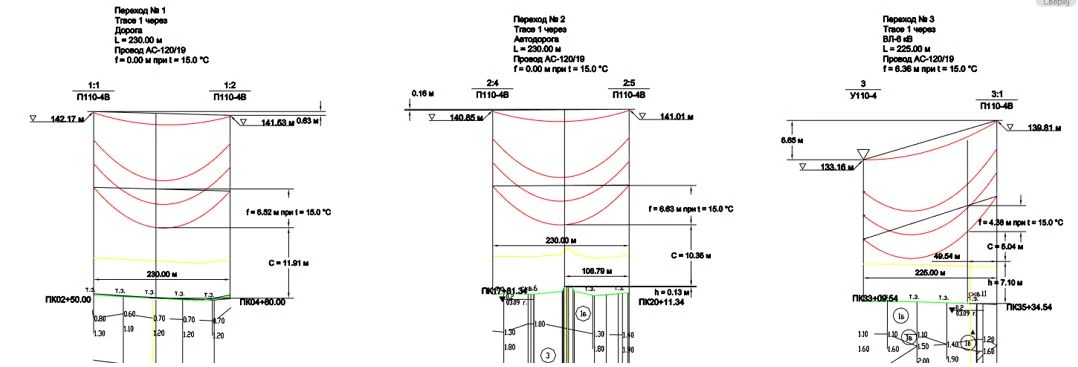

Оформление перехода ЛЭП через объекты различного значения, является очень важной задачей при выпуске проектной документации по ЛЭП. Функции, которые используются в программном комплексе Model Studio CS ЛЭП, позволяют получать не только конечный документ, но и пользоваться функциями по оформлению перехода, как проверочными в процессе работы. Переход ЛЭП через пересекаемые объекты может быть получен на любом этапе проектирования.
![Оформление переходов.](https://csoftnw.ru/wp-content/webp-express/webp-images/uploads/2021/12/111.jpg.webp)

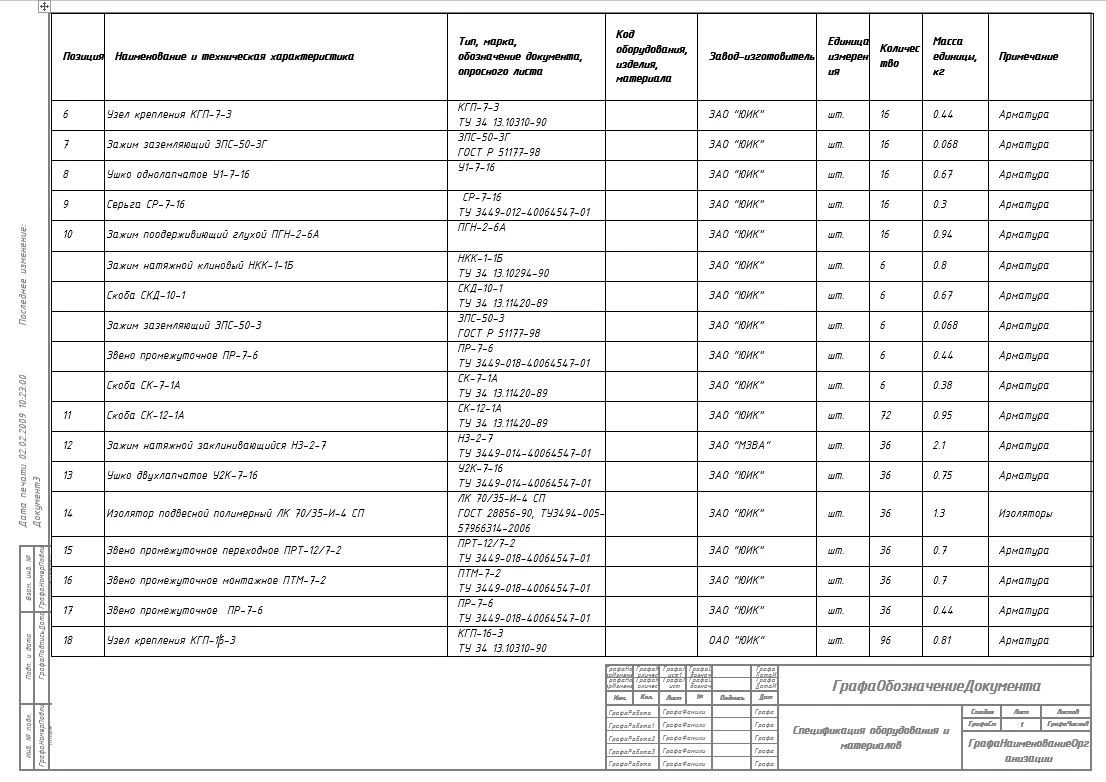

Ведомости опор, гирлянд изоляторов, спецификаций оборудования, изделий и материалов и т.д.
Формирование выходной документации самый быстрый и легкий процесс в программе, т.к. специальные функции обеспечивают быстрый (по нажатии кнопки) вывод как отдельных документов, так и автоматический выпуск целого пакета документов.
Очень важным является и то, что вывод документации можно проводить на любом этапе проектирования и пользоваться промежуточными результатами для принятия проектных решений.
Наряду с «бумажными» документами выпускаемыми Model Studio CS для большинства таблиц предусмотрена возможность просмотра и в режиме онлайн – без генерации документа. Такой режим позволяет редактировать одновременно и документ и модель. Например, менять марки, типы опор и смотреть, как меняются нагрузки на них, выбрать оптимальную марку опоры, оптимальный пролет, оптимальный комплект арматуры.
![Ведомость арматуры.](https://csoftnw.ru/wp-content/webp-express/webp-images/uploads/2021/12/121-1024x725.jpg.webp)

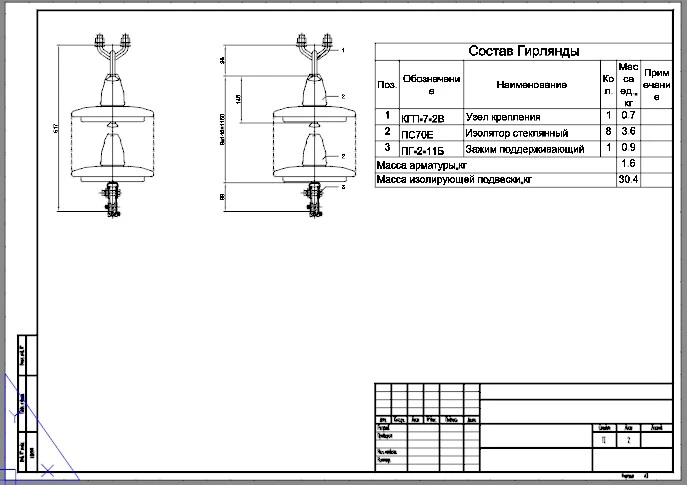

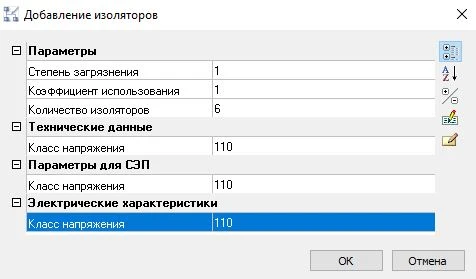

Конструктор гирлянды и наборов арматуры. Ведомость гирлянд и изоляторов. Расчеты числа изоляторов

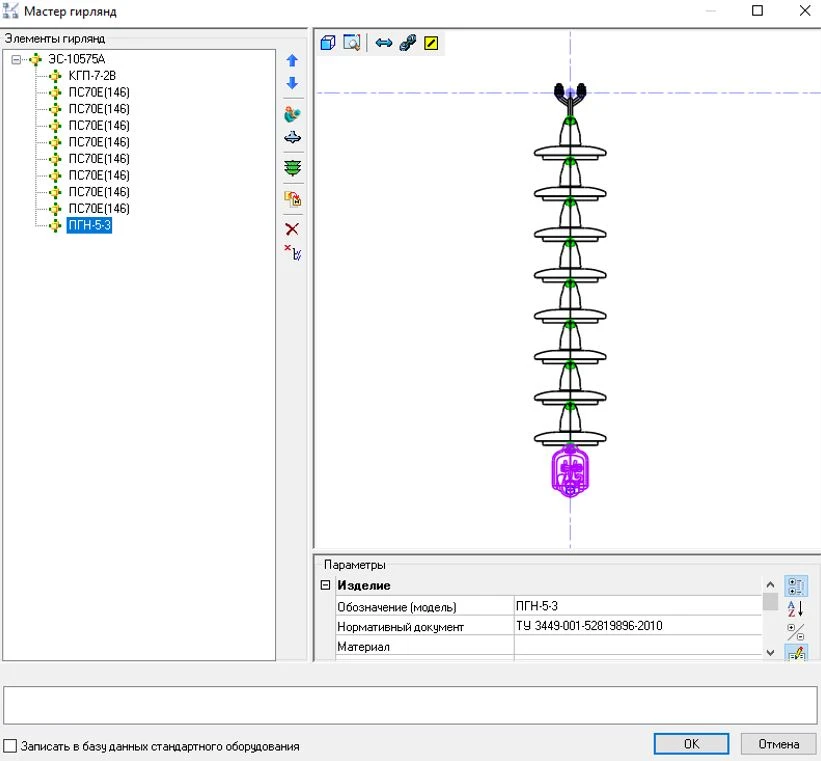

В проектах могут применяться гирлянды, состав которых отличается от представленного в базе данных, поэтому для упрощения работы проектировщика предусмотрен специальный инструмент Конструктор гирлянд. Он позволяет быстро создать новую гирлянду (с нуля или на основе существующей) с учетом степени загрязнения и напряжения линии.
![Конструктор подвесок любых типов.](https://csoftnw.ru/wp-content/webp-express/webp-images/uploads/2021/12/131.jpg.webp)

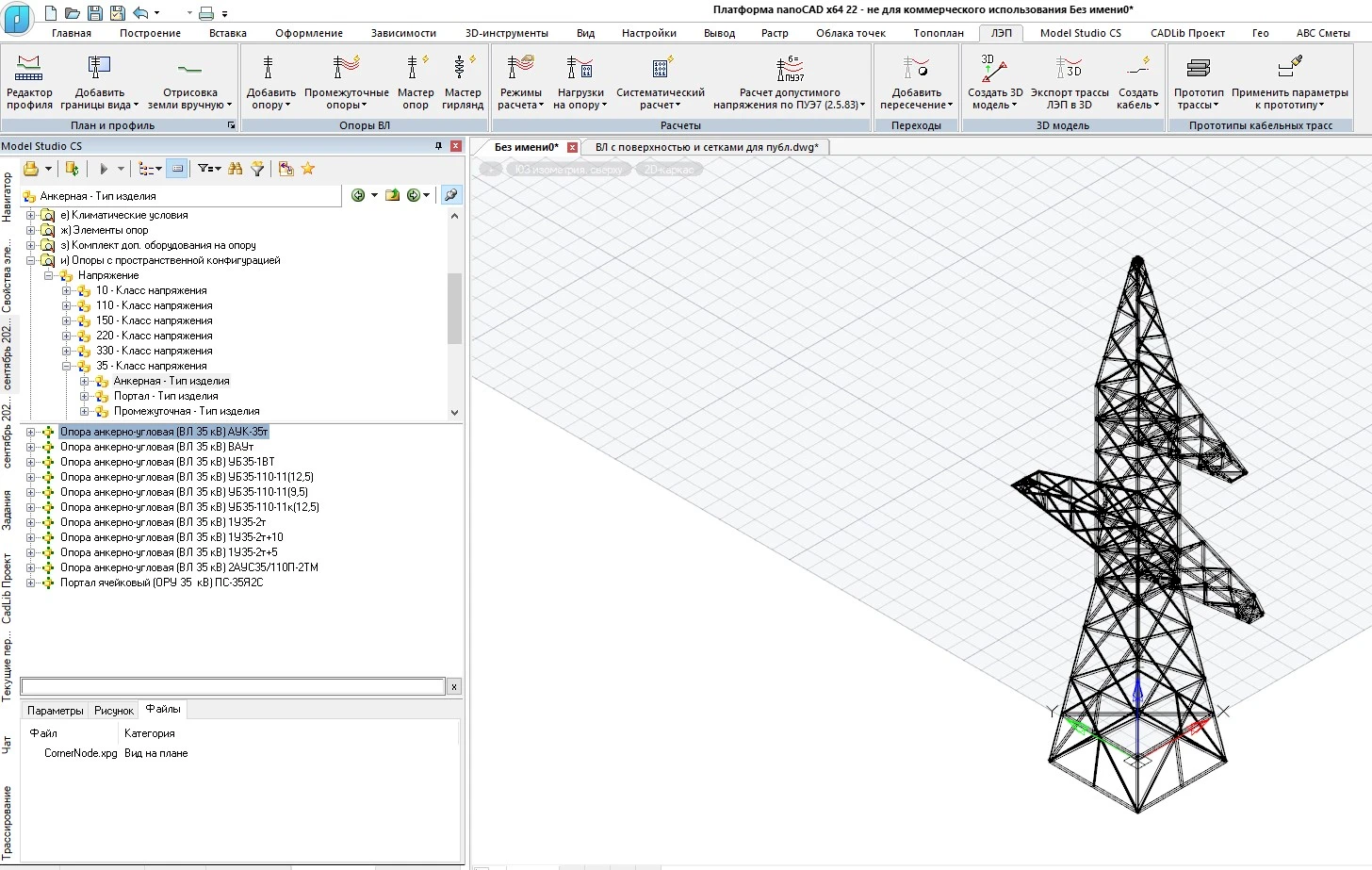

Универсальный конструктор опор, позволяет создавать любую конфигурацию опор.

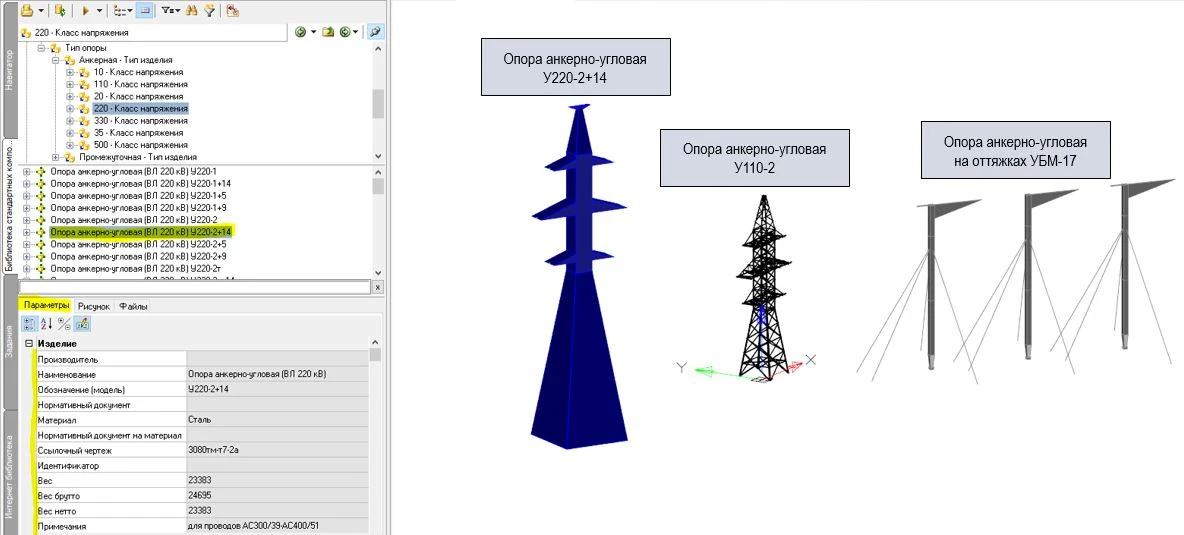

В проектах могут применяться опоры различных конфигураций и изготовленные из различных материалов, которых может не быть в базе данных, поэтому для упрощения работы проектировщика предусмотрен специальный инструмент Конструктор опор. Он позволяет быстро создать новую опору любой конфигурации от портала до обычной многосекционной промежуточной или анкерной опоры.
![Универсальный конструктор опор.](https://csoftnw.ru/wp-content/webp-express/webp-images/uploads/2021/12/141.jpg.webp)
Расчет вырубки просеки. Ведомость вырубки просеки. Нанесение результатов расчета на план.
Для прохождения ВЛ по насаждениям должны быть прорублены просеки. Программный комплекс Model Studio CS ЛЭП производит расчет ширины просеки в соответствии с ПУЭ-7 издание.
![Результат расчета ширины вырубки просеки на плане.](https://csoftnw.ru/wp-content/webp-express/webp-images/uploads/2021/12/151.jpg.webp)
Расчет нагрузок на фундаменты. Выдача отчета по нагрузкам в виде записки с формулами, промежуточными расчетами и окончательными результатами
Программный комплекс Model Studio CS ЛЭП выполняет расчеты в момент установки опор на профиль и сразу отрисовывает кривые провеса провода. Иными словами, как только опоры установлены на профиль, вы можете видеть все результаты расчетов провода, нагрузки на опоры и фундаменты. Эти расчеты автоматически обновятся при перемещении опоры, ее замене на другую или любом другом изменении. Скажем, вы поменяли заход ВЛ: с одной стороны анкерной опоры есть грозотрос, а с другой нет. В расчете нагрузок это будет учтено немедленно.

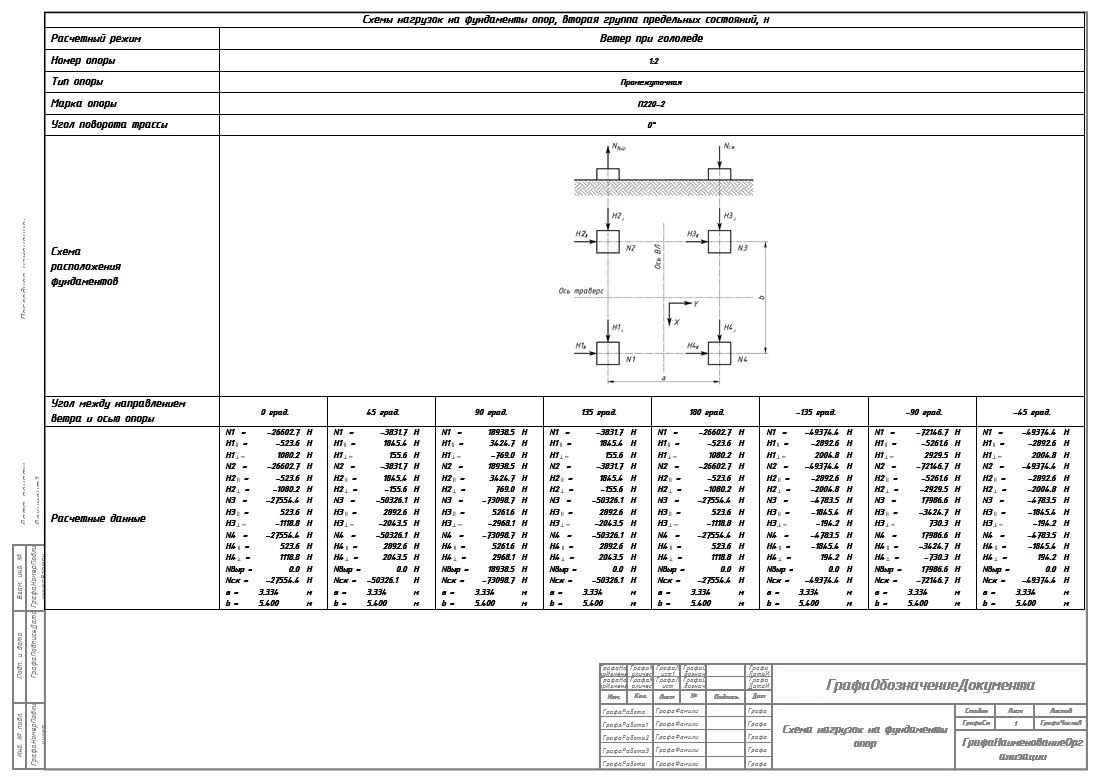

В качестве примера, иллюстрирующего уникальные возможности Model Studio CS ЛЭП, можно рассмотреть журнал проверочного расчета нагрузок на опоры и фундаменты.
Расчет нагрузок на опоры и фундаменты производится в Model Studio CS ЛЭП по первой и второй группе предельных состояний.
В отчете детально описано все: от тяжений провода до выбора расчетного режима и проверки максимального напряжения в нижнем поясе опоры. Такие возможности Model Studio CS позволяют снять любые сомнения в качестве расчетов и обеспечивают проектировщика неопровержимыми аргументами в защиту его решений.
![Расчет нагрузок на опоры и фундаменты.](https://csoftnw.ru/wp-content/webp-express/webp-images/uploads/2021/12/161-1-955x1024.png.webp)
Установка дополнительного оборудования на опоры

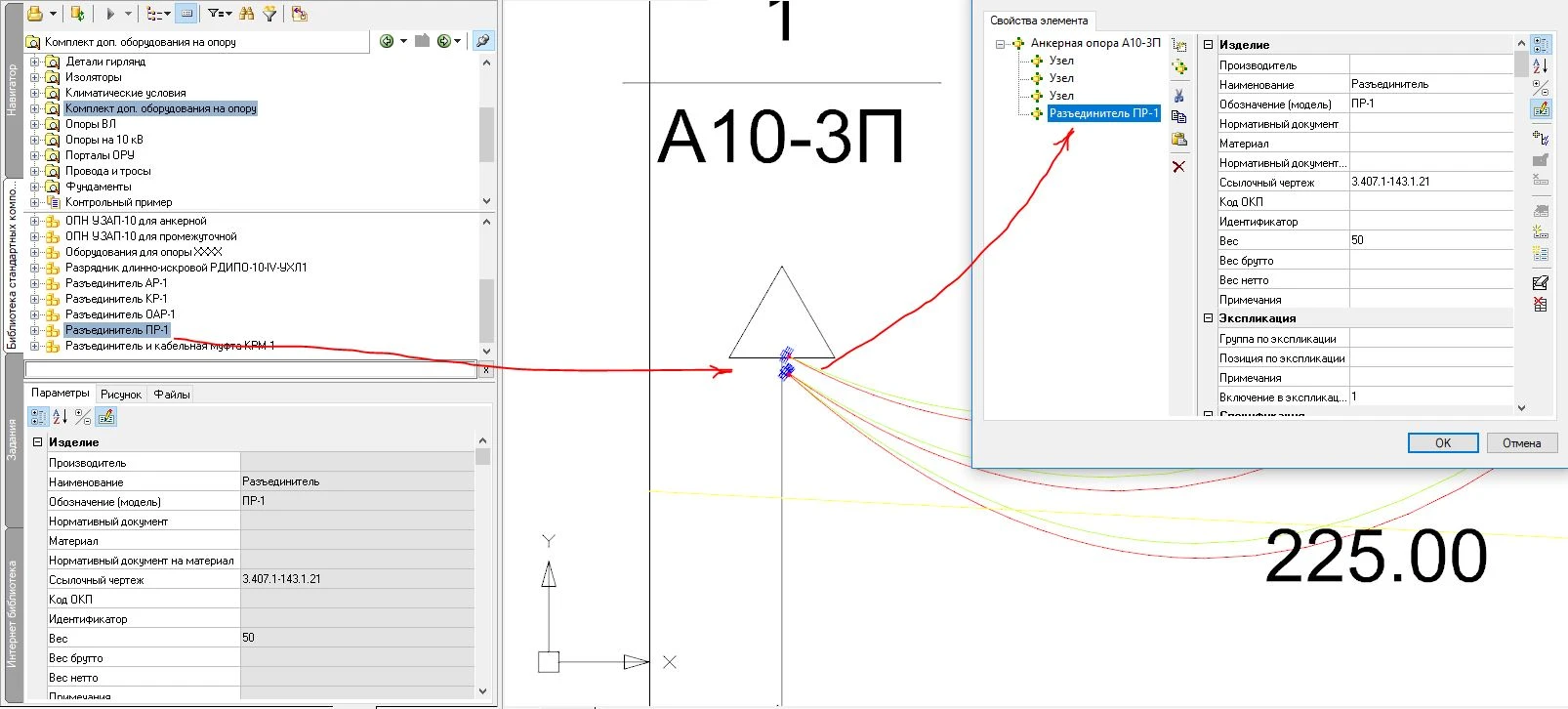

Еще один важный момент, который реализован в Model Studio CS – это установка различного дополнительного оборудования на опоры, провода. Например, предположим, что наша ВЛ на 0.4 кВ, требуется учесть в спецификации разъединитель установленный на опоре, берем из базы данных этот разъединитель и устанавливаем на нужную опору или сразу на несколько опор, два щелчка мыши и все на своем месте.
По аналогии можно устанавливать ОПН, муфты и прочее оборудования и изделия. Сразу после установки доп. оборудования все расчеты будут мгновенно обновлены и вес дополнительного оборудования будет учтен в расчете нагрузок на опору.
![Установка дополнительного оборудования на опоры.](https://csoftnw.ru/wp-content/webp-express/webp-images/uploads/2021/12/171-1024x640.jpg.webp)

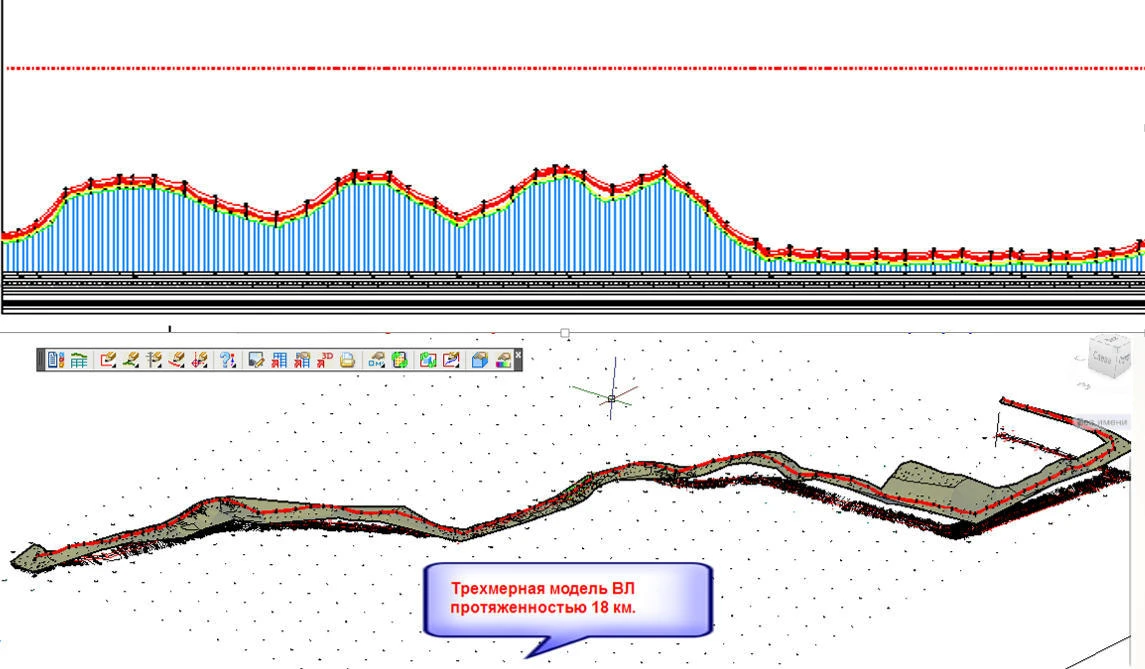

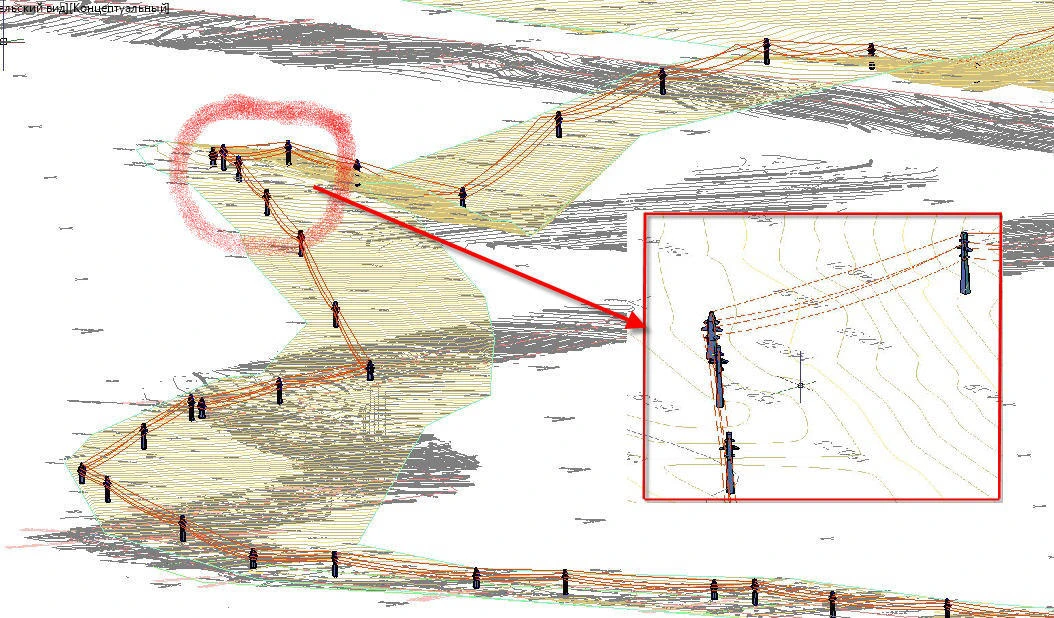

3D-модель ЛЭП
Программный комплекс Model Studio CS ЛЭП позволяет получать 3D-модель воздушной линии электропередач и работать с такой моделью.
В рамках задач 3D-проектирования, решаемых средствами Model Studio CS ЛЭП, можно:
- автоматически создавать информационную 3D-модель ЛЭП по данным расстановки опор на профиле и плане;
- осуществлять корректировку местоположения опор;
- полноценно работать с 3D-моделью ЛЭП, подвешивать провода, арматуру, изменять режимы расчета провода, насыщать модель дополнительным оборудованием;
- публиковать информационную 3D-модель ЛЭП в систему CADLib Модель и Архив для последующего управления строительством и эксплуатацией ЛЭП;
- разрабатывать и вести базу данных оборудования, опор и изделий в трехмерном представлении.
База данных оборудования, изделий и материалов
Уникальная база данных оборудования, изделий и материалов, обеспечивающая совместную работу всех пользователей.
База данных имеет встроенную систему классификаторов и выборок, которые помогают быстро найти оборудование, изделия и материалы, ознакомиться с их характеристиками и разместить на модели.
Гибкая, с продуманной эргономикой система разработки и пополнения базы данных интеллектуальных объектов позволяет легко создавать новые компоненты (оборудование, изделия и материалы) и пополнять единую базу данных оборудования, изделий и материалов.
![Уникальная база данных оборудования и материалов.](https://csoftnw.ru/wp-content/uploads/2021/12/221.png)
