Model Studio CS Молниезащита значительно расширяет возможности платформ AutoCAD/nanoCAD, делая работу инженера более комфортной и эффективной.
Программный комплекс позволяет решать следующие задачи:
Программный комплекс Model Studio CS Молниезащита предназначен для расчета и трехмерного интерактивного проектирования молниезащиты зданий, сооружений и открытых территорий.
Model Studio CS Молниезащита спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на российском, так и на мировом рынке. Документация, формируемая с помощью этого программного комплекса, строго соответствует требованиям российских государственных и отраслевых стандартов.
Комплекс позволяет решать следующие задачи:
База данных оборудования, изделий и материалов Model Studio CS Молниезащита встроена в среду проектирования и не требует вызова дополнительных программ.
Инженер, использующий Model Studio CS, получает все инструменты, необходимые для работы с базой: поиск (простой или сопровождающийся предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Существует возможность предварительно (без вставки в чертеж) посмотреть, как выглядит объект, и (тоже без вставки) получить всю информацию по нему: марку, название завода-изготовителя, материал, вес, состав и другую полезную информацию, необходимую для принятия решения.
База данных Model Studio CS имеет встроенную систему классификаторов и выборок, помогающих пользователю быстро найти нужные изделия, материалы и оборудование, ознакомиться с их характеристиками, а затем разместить на модели.
Гибкая, с хорошо продуманной эргономикой система разработки и пополнения базы данных интеллектуальных объектов позволяет без затруднений сохранять в БД новое оборудование, изделия и материалы.
База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере. Обновление базы осуществляется через Интернет путем подключения к серверу разработчика, где пользователь может выбрать необходимое или новое оборудование и скопировать его на сервер своей проектной организации.
При размещении молниеприемника, взятого из базы данных или созданного с помощью специализированной команды, зона молниезащиты автоматически строится по правилам, сформулированным в нормативных документах.
Изменить методику расчета, а значит и автоматически перестроить зону можно на любом этапе — это позволяет за самое короткое время проверить все возможные варианты и выбрать наилучший. При вставке в чертеж второго и последующих стержневых молниеприемников программный комплекс самостоятельно определяет тип взаимодействия между ними, то есть строит зоны для одиночного, двойного или многократного стержневого молниеприемника.
Аналогичное решение применено относительно тросовых молниеприемников: расчет и построение зон производятся для одиночного, двойного или замкнутого тросового молниеприемника. Не забыли разработчики и о расчете стрелы провеса троса, которая рассчитывается в зависимости от механических характеристик выбранного троса и условий грозового режима для конкретной местности.
Выбор зон защиты ведется в строгом соответствии с положениями действующих норм и стандартов.
Поскольку все программы Model Studio CS реализованы на единой платформе, проект защищаемого объекта не обязательно выполнять с нуля. Так, при наличии готового проекта подстанции ОРУ, разработанного в Model Studio CS Открытые распределительные устройства, для закрытия всей подстанции зоной молниезащиты достаточно указать молниеприемники на порталах и при необходимости дополнительно установить отдельно стоящие.
Model Studio CS Молниезащита предлагает два режима проектирования: 2D и 3D.
Цель проектирования молниезащиты — с требуемой надежностью защитить объект от прямых ударов молнии. Чтобы проверить и подтвердить соответствие этому требованию, используют горизонтальные сечения зон защиты, выполненные на определенной высоте (чаще используется самое высокое сооружение объекта). Этому важному процессу разработчики уделили особое внимание, постаравшись создать наиболее эргономичный и эффективный инструмент. Во-первых, при проектировании доступна визуализация горизонтального сечения непосредственно на зоне молниезащиты. Например, в режиме 2D отображается контур сечения на заданной высоте, а в режиме 3D — часть зоны защиты ниже заданного уровня. Такой подход позволяет быстро и точно оценить в интерактивном режиме допустимость созданной конфигурации системы защиты и действенность вносимых изменений. Во-вторых, при необходимости можно получить отдельный чертеж горизонтального сечения зоны защиты на любой заданной высоте.

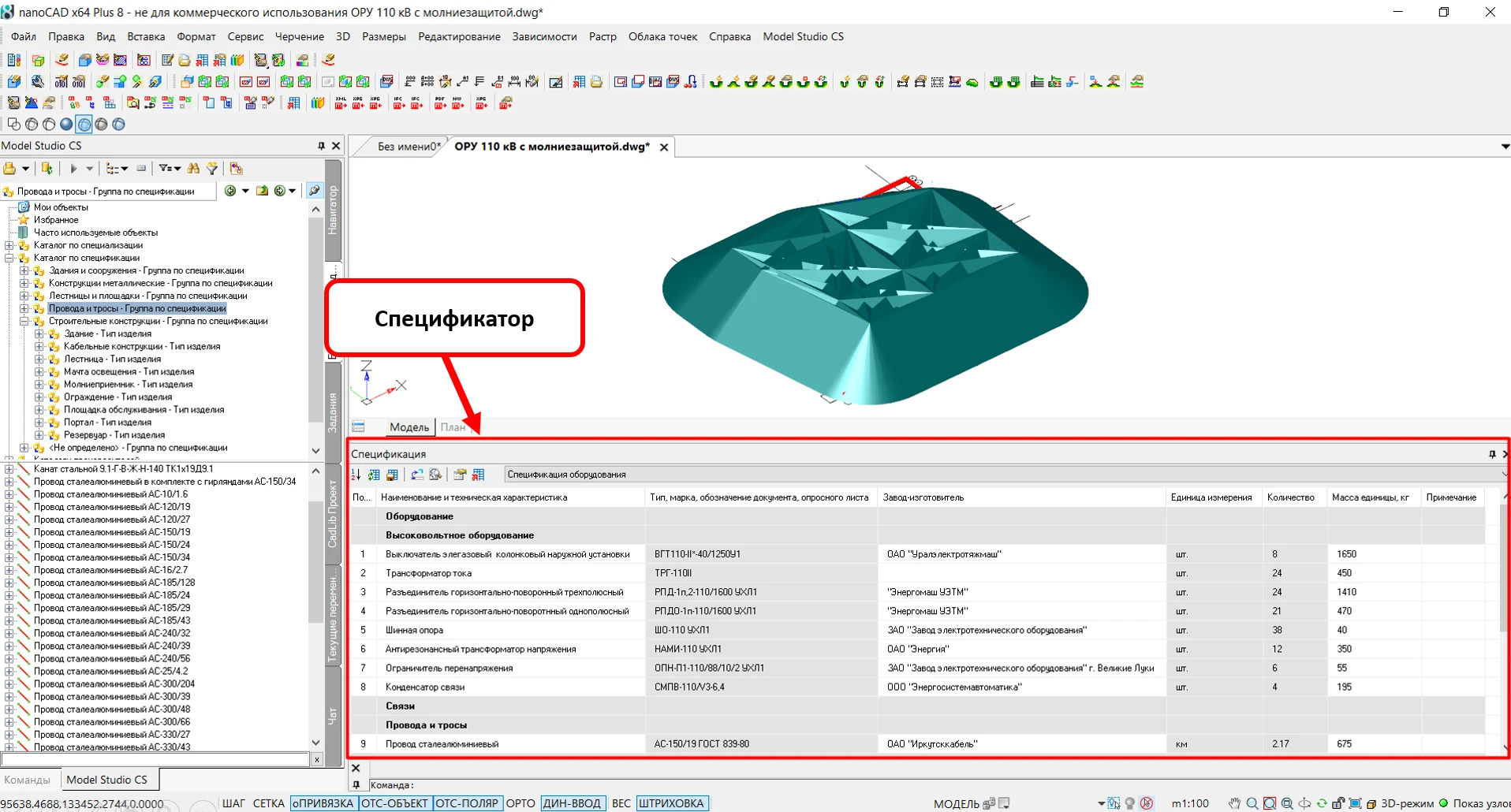

Для удобства работы с моделью предусмотрен виртуальный Спецификатор — всегда доступное для просмотра специальное диалоговое окно, где состав модели отображается в виде таблицы заданной формы (при необходимости пользователь может задать собственный вариант таблицы).
Комплекс Model Studio CS Молниезащита позволяет нажатием одной кнопки формировать спецификации, экспликации, ведомости, расчеты, сохраняя их в наиболее востребованных форматах (MS Word, MS Excel, RTF), а также непосредственно на чертеже в AutoCAD/nanoCAD (DWG).

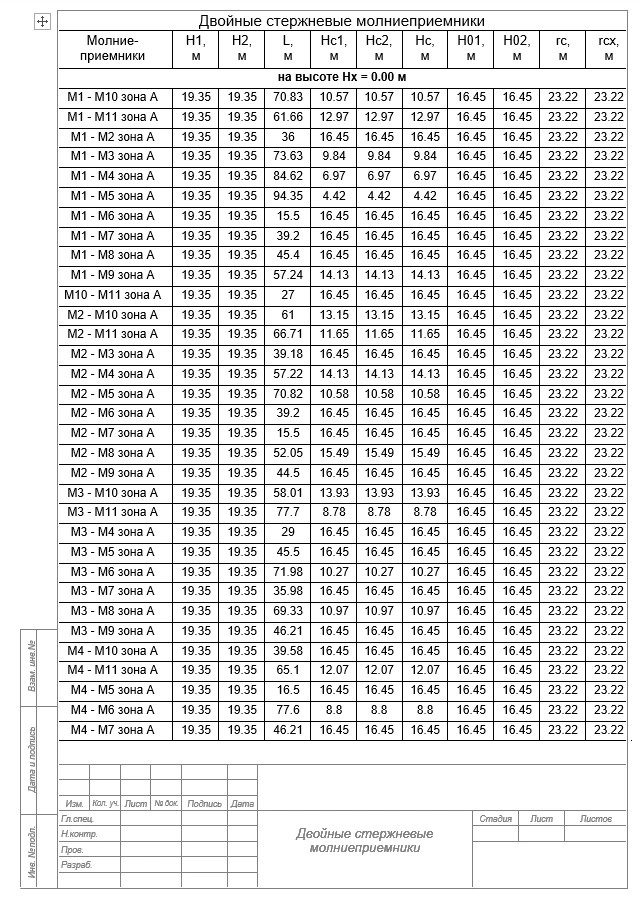

Табличные документы представляют собой отчеты по результатам расчета различных зон.
Сразу после установки программа предоставляет в распоряжение пользователя несколько пакетов таких отчетов, сгруппированных по руководящим документам. При полноценном компоновочном решении могут быть получены спецификации на оборудование молниезащиты.
Программный комплекс Model Studio CS Молниезащита позволяет уже на этапе освоения значительно ускорить выпуск документации и существенно сократить количество ошибок проектирования. Он располагает большими возможностями и в то же время предлагается по очень привлекательной цене, доступной как проектному институту, так и проектировщику, работающему дома.
