Model Studio CS ОПС

от 85 700 ₽

Программа предназначена для трехмерного проектирования систем охранно-пожарной сигнализации, СОУЭ, СКУД, систем видеонаблюдения. Функционал программы позволяет создавать зоны ОПС и расставлять извещатели в автоматическом режиме, выполнять проверку расстановки извещателей и подключать их по шлейфу, генерировать планы, структурные схемы и табличную документацию, выполнять компоновку кабельных конструкций любой сложности, производить трассировку и раскладку кабелей.

Программный комплекс Model Studio CS ОПС позволяет разрабатывать и моделировать системы охранно-пожарной сигнализации, системы оповещения и управления эвакуацией, системы контроля и управления доступом, системы видеонаблюдения. Функционал программы также обеспечивает возможность осуществлять прокладку кабелей по кабельным конструкциям, формировать и выпускать кабельный журнал шлейфов, кабельный журнал, спецификацию на оборудование, кабели и кабельные конструкции, ведомости объемов работ, планы расположения оборудования и прокладки кабелей, структурные схемы. Программный комплекс включен в общую технологию проектирования, реализованную в линейке программных продуктов Model Studio CS.


CSoft Development
CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.
  • создание зон ОПС для расчета автоматической расстановки пожарных извещателей;
  • автоматическая расстановка пожарных извещателей в зонах ОПС с учетом алгоритма принятия решений о пожаре и решетки расстановки (СП 484.1  311  500.2020);
  • подключение оборудования по шлейфу;
  • конструирование и компоновка кабельных конструкций любой сложности в трехмерном пространстве;
  • трассировка и раскладка кабелей;
  • получение оформленных планов, разрезов и сечений на кабельные конструкции;
  • получение структурных схем;
  • формирование и выпуск полного комплекта табличной документации по кабельной раскладке — с рамками, штампами, эмблемами и т.п. (в форматах MS Word, MS Excel, nanoCAD/AutoCAD);
  • интеграция с программным комплексом для информационной поддержки процессов строительства и эксплуатации промышленных объектов CADLib Модель и Архив.

База данных

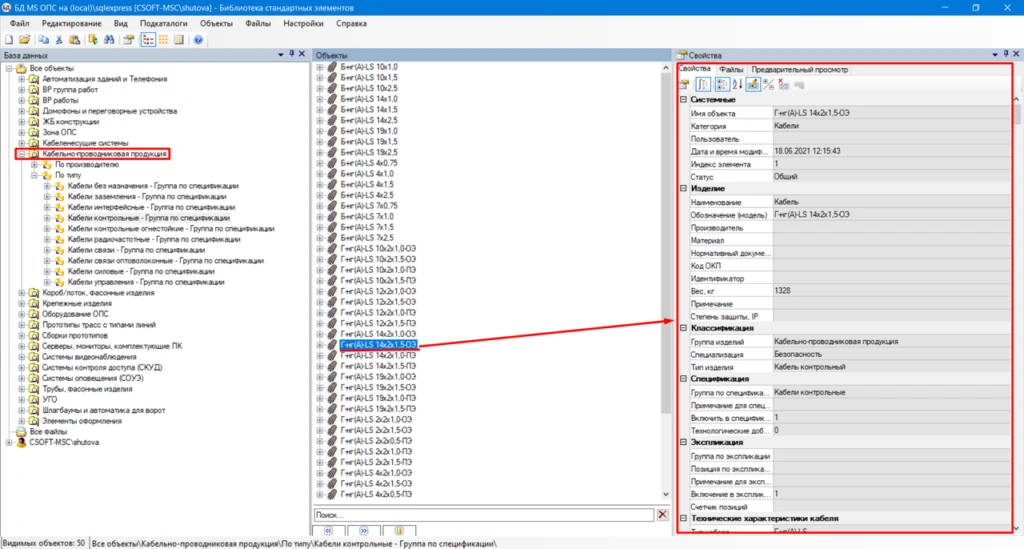

База данных программы Model Studio CS ОПС включает в себя информацию по специализированному оборудованию, изделиям и материалам, применяемым для выполнения трехмерной модели систем охранно-пожарной сигнализации и кабельной раскладки. Данные об объектах базы хранятся в CADLib — Менеджере библиотек стандартных компонентов для линейки программ Model Studio CS, в основу которого положена СУБД Microsoft SQL Server или Postgres. Объекты базы содержат необходимый набор параметров, используемых для выполнения расчетов, разработки проектных решений и оформления проектной документации.
База данных имеет настраиваемую систему классификаторов и выборок, которые помогают пользователю быстро найти необходимое оборудование, определиться с его типоразмерами, а также просмотреть его характеристики. Создавая классификаторы и выборки по заданным правилам, пользователь может сформировать нужное ему для работы отображение содержимого базы. Сформированные подобным образом классификатор или выборка отображаются в виде дерева папок, внутри которых находятся элементы, отвечающие заданным правилам.

Обладая интуитивно понятным интерфейсом, Менеджер библиотек стандартных компонентов позволяет не только управлять существующими объектами базы, но и создавать новые, редактировать их параметры, привязывать к ним графическое изображение.
Раздел базы данных «Кабельно-проводниковая продукция» содержит информацию по кабельной продукции, выпускаемой отечественными и зарубежными производителями. Для каждого кабеля здесь приведены сведения, необходимые при выполнении модели кабельной раскладки (тип, обозначение (модель), вес, наружный диаметр, материал изоляции, число и сечение жил), а также при подготовке проектных документов — кабельных журналов и спецификаций (номер ГОСТа или технических условий, код общероссийского классификатора продукции, наименование предприятия-изготовителя, полное наименование модели и т.д.).

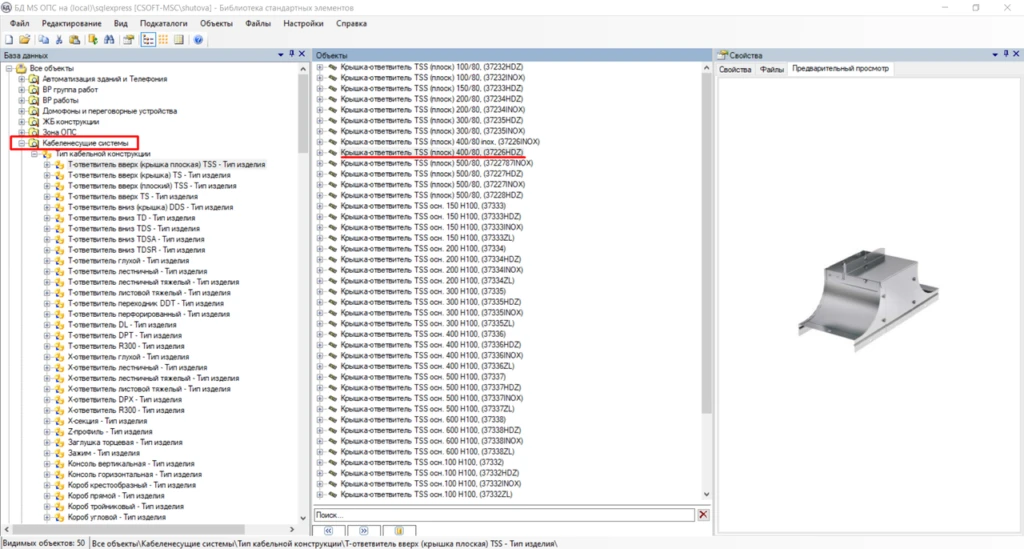

В разделе «Кабеленесущие системы» собрана информация по кабельным конструкциям, из которых состоят сооружения для прокладки кабелей (лотки различных типов, углы поворотов в горизонтальной и вертикальной плоскости, тройниковые и крестообразные секции, стойки, консоли, скобы подвесные и т.д.).

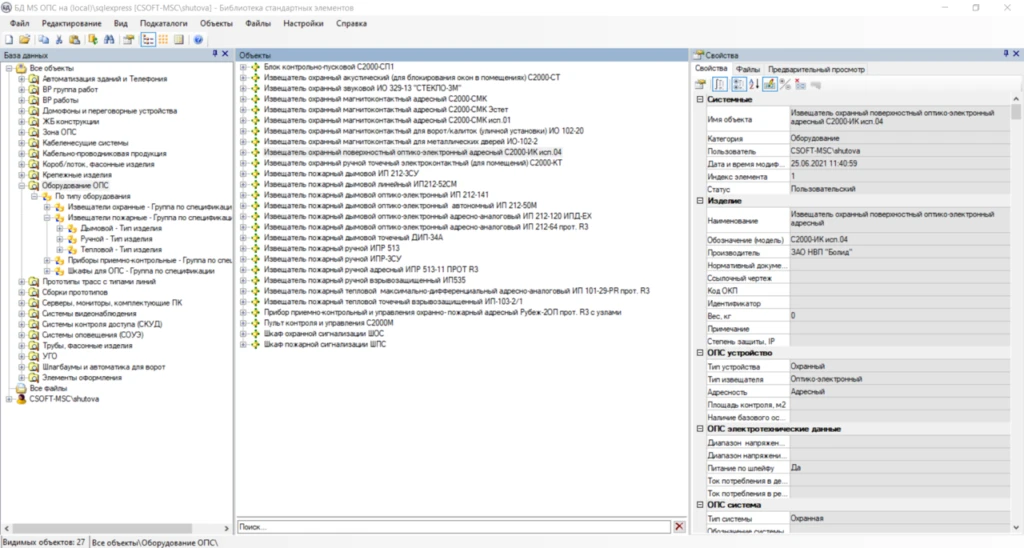

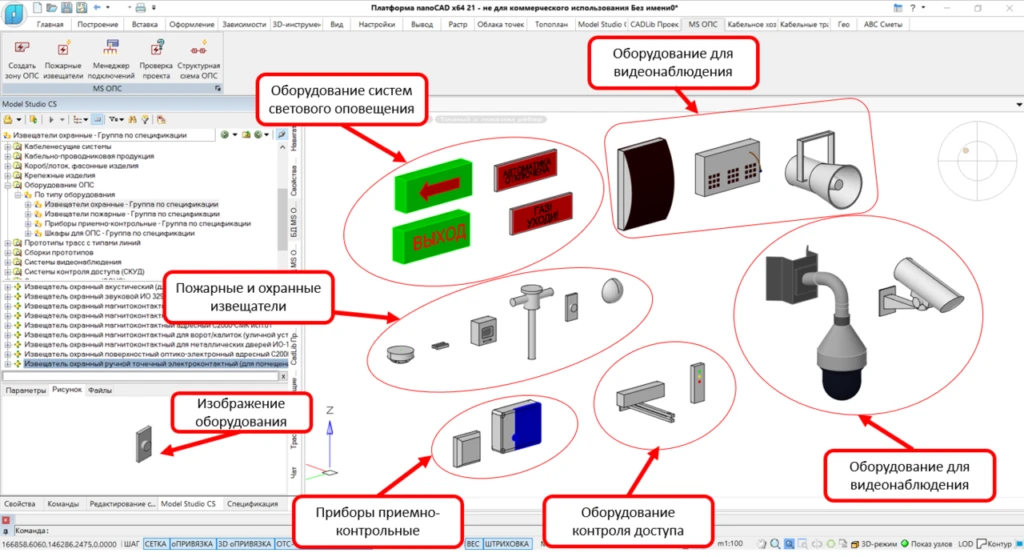

В разделах «Оборудование ОПС», «Системы оповещения (СОУЭ)», «Системы контроля доступа (СКУД)», «Системы видеонаблюдения», «Домофоны и переговорные устройства», «Автоматизация зданий и телефония», «Серверы, мониторы, комплектующие ПК» содержится информация по различному оборудованию, которое может быть задействовано при создании трехмерной модели. Все объекты оборудования имеют узлы подключения (точки, к которым будет подключен кабель). Каждому оборудованию присвоено свое условно-графическое обозначение (УГО) для корректного отображения на плане и на схеме.

В программе возможно создание различных компоновочных решений (монтажных узлов), предлагаемых изготовителями. Зачастую одно и то же конструкторское решение может воплощаться разными способами. Программа Model Studio CS ОПС позволяет сформировать такие узлы из отдельных элементов базы и в дальнейшем использовать их при выполнении модели кабельной раскладки. Учет деталей и изделий, из которых состоит монтажный узел, осуществляется программой автоматически.

Создание зон ОПС

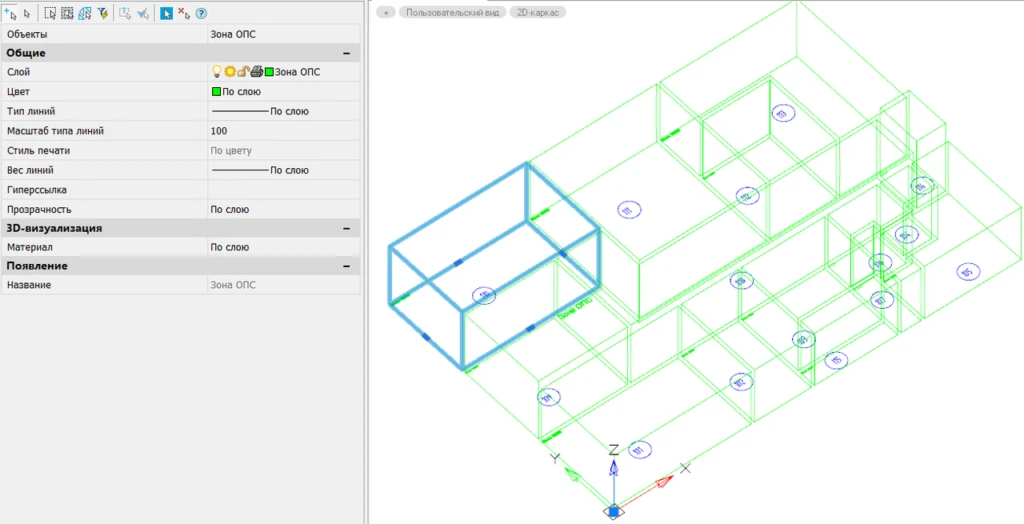

Программа Model Studio CS ОПС позволяет создавать зоны ОПС, которые моделируют в трехмерном пространстве объем, подлежащий защите с помощью элементов охранной и пожарной сигнализации. Зона ОПС формируется пользователем путем отрисовки ее контура или же путем считывания контуров объекта проекта «Помещение». При создании зоны ОПС выбирается алгоритм принятия решения о пожаре, от которого будет зависеть автоматическая расстановка пожарных извещателей. Программа позволяет создавать зоны ОПС также для фальшпола и фальшпотолка.

Автоматическая расстановка пожарных извещателей по СП 484.1311500.2020

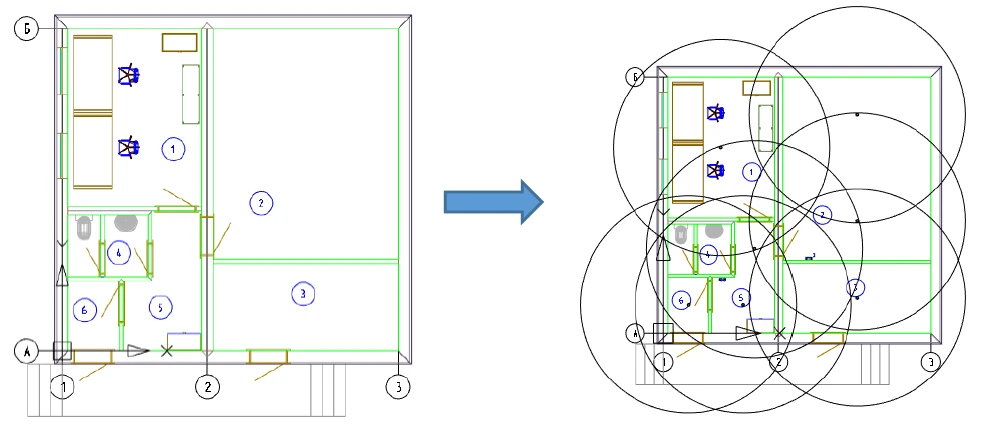

Программа Model Studio CS ОПС позволяет автоматически расставлять пожарные извещатели в заранее созданных зонах ОПС. Автоматическая расстановка пожарных извещателей выполняется на основе СП 484.1311500.2020. При этом учитываются алгоритм принятия решения о пожаре (влияет на количество извещателей в зоне) и тип решетки расстановки извещателей (влияет на способ размещения извещателей в зоне относительно друг друга).
Извещатели можно расставлять как с зонами покрытия, так и без них.

Проверка расстановки пожарных извещателей

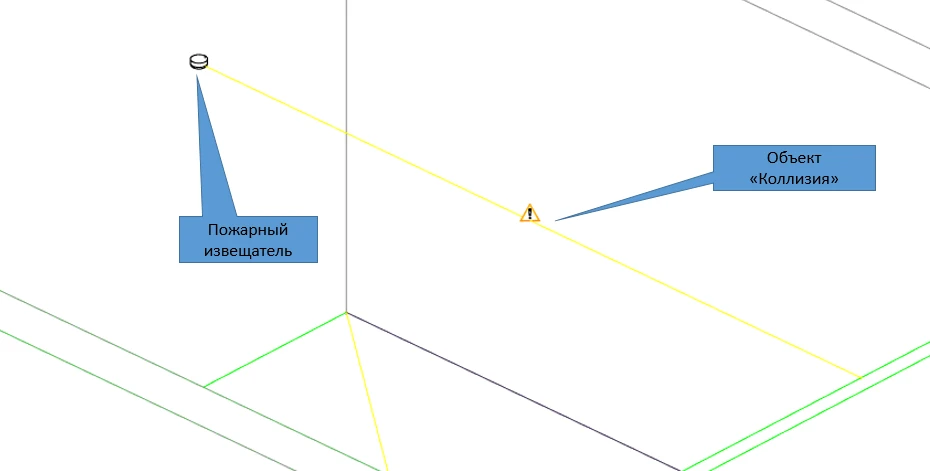

Функционал программы позволяет выполнять проверку ручной расстановки пожарных извещателей в зонах ОПС на соответствие требованиям СП 484.1311500.2020, а именно проверки количества извещателей в определенной зоне и расстояния друг от друга и от стен в зоне ОПС. При нарушении условий проверки создается объект «Коллизия». Этот функционал поможет отследить и предотвратить возможные ошибки при проектировании.

Подключение оборудования и раскладка кабеля

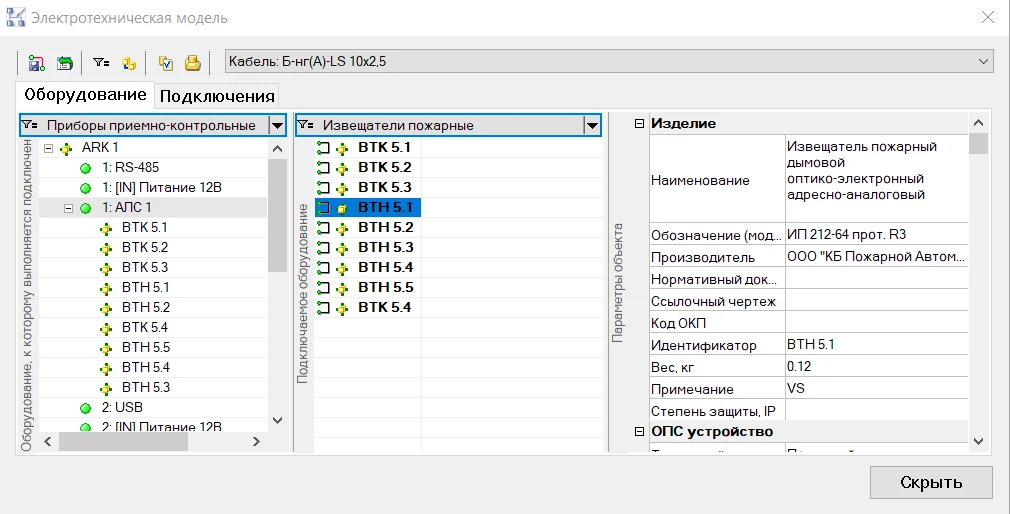

Подключение оборудования в программном комплексе Model Studio CS выполняется с помощью специального окна Менеджера подключений, которое обеспечивает прямой доступ ко всем элементам проектируемой системы, задействованным в соединениях в том или ином месте, а также управление всеми соединениями системы на разных этажах и в разных помещениях. Этот редактор позволяет подключать оборудование по шлейфу, выбирать и изменять тип кабельной группы для каждого кабеля.

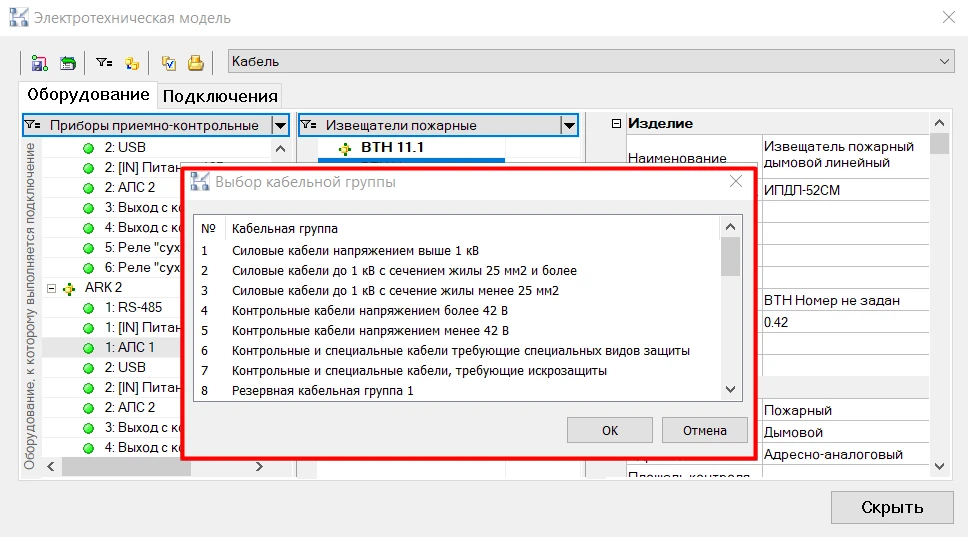

Для подключения достаточно выбрать из базы данных кабель, указать оборудование и узел, к которому необходимо подключить оборудование, выбрать тип подключения, ввести номер шлейфа (если оборудование подключается по шлейфу), выбрать кабельную группу для подключаемого кабеля, а затем сохранить изменения. Model Studio CS ОПС определяет кратчайший путь по трассам от одного объекта до другого. В окне Менеджера подключений можно менять порядок следования извещателей в шлейфе, замыкать/размыкать шлейф, подключать извещатели к уже созданному шлейфу. После подключения информацию о созданных кабельных связях также можно посмотреть в Менеджере подключений в окне Подключения. Атрибуты оборудования и кабелей доступны для редактирования.

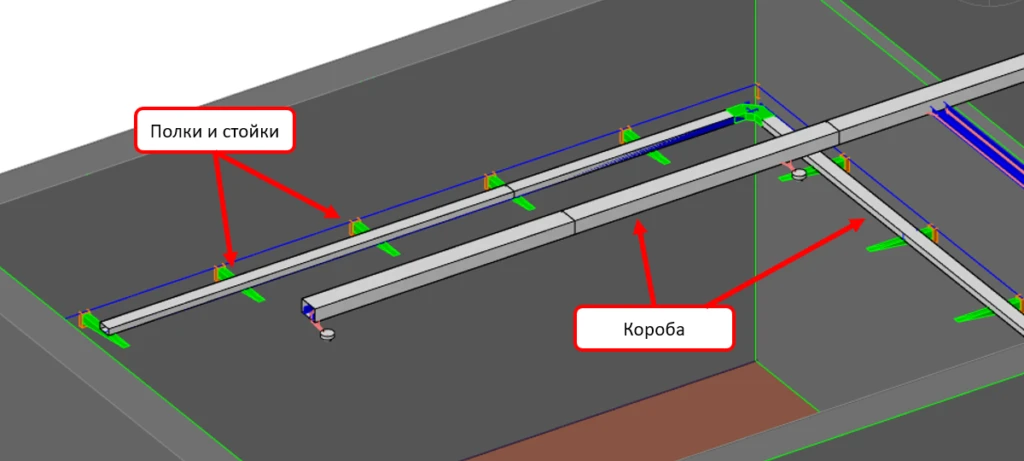

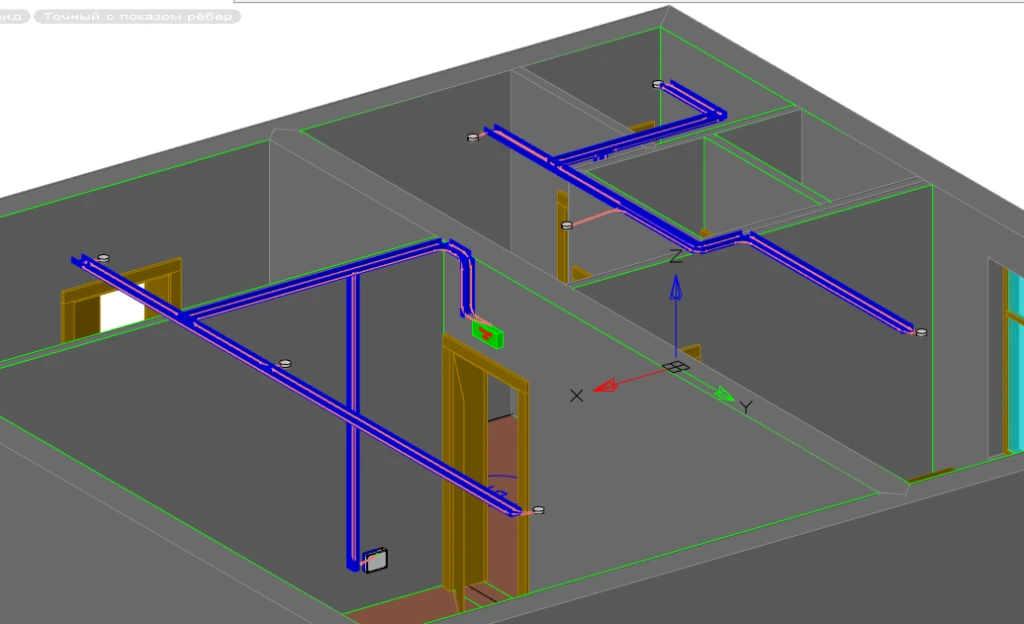

Прокладка кабелей осуществляется по кабельным конструкциям, для проектирования которых требуется выбрать нужные детали из базы данных и разместить их на модели. Все кабельные конструкции — это «умные» объекты программы, способные автоматически определять в пространстве свое положение относительно друг друга. Например, достаточно потянуть лоток за «ручку» — и он растянется на требуемую длину; аналогично ведут себя и кабельные эстакады. Кабельные конструкции Model Studio CS можно копировать, перемещать, поворачивать — на них распространяются все функции и команды графической платформы.
Доступна трассировка кабельных конструкций по миникаталогам (заранее подготовленным наборам конструкций) с автоматической подстановкой углов поворота, тройников, крестовин.

Получение табличной документации

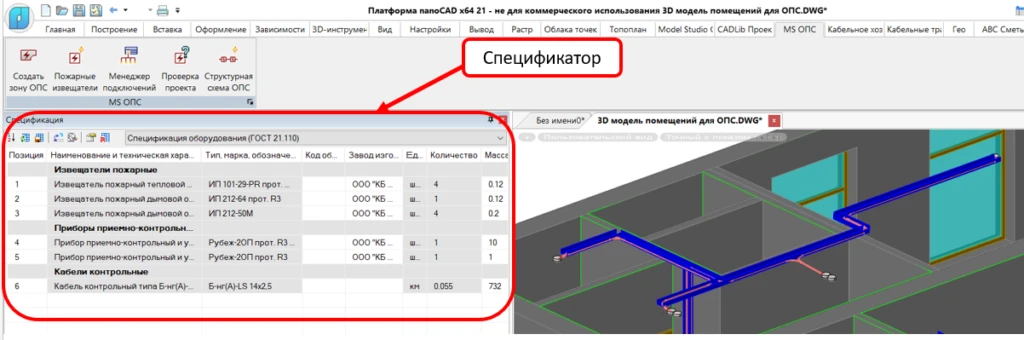

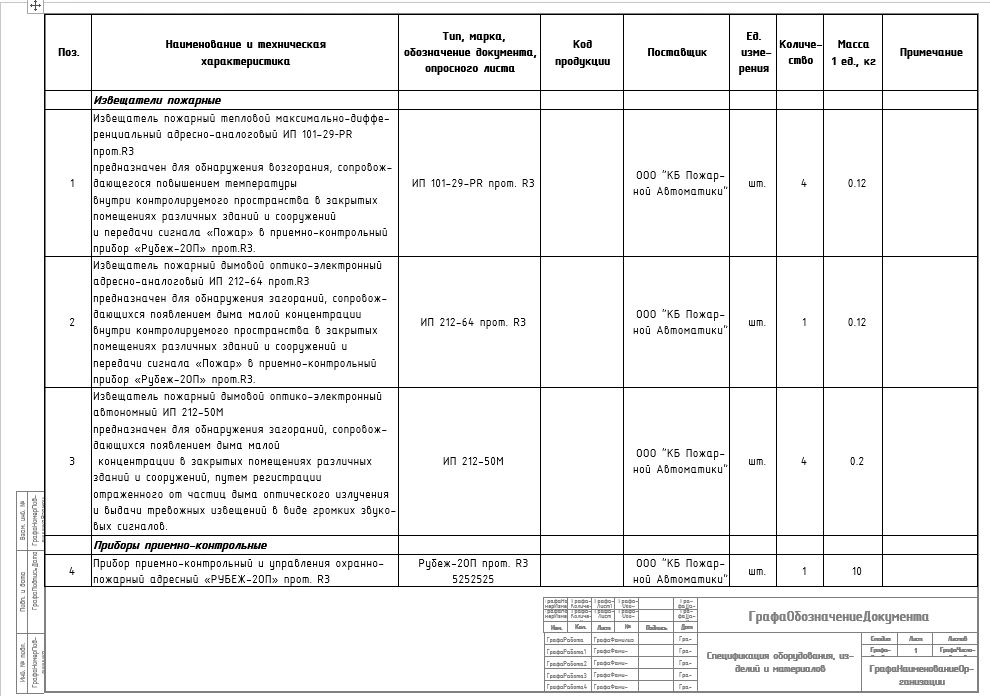

Спецификацию на оборудование, кабели и кабельные конструкции можно вывести в требуемый формат выходного документа. Перечень и количество примененных изделий вы можете в режиме реального времени просмотреть непосредственно в программе: для этого предназначен специализированный инструмент — Спецификатор.

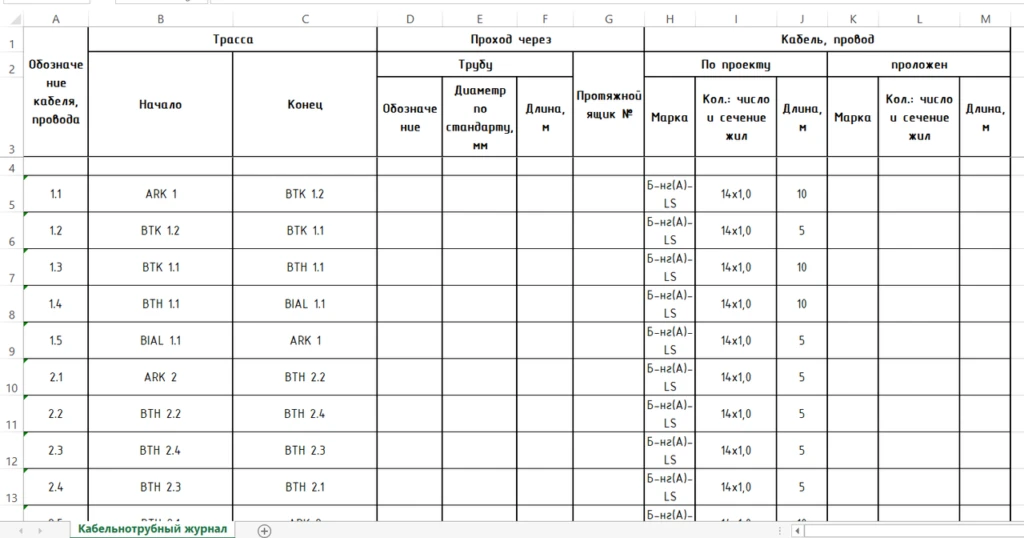

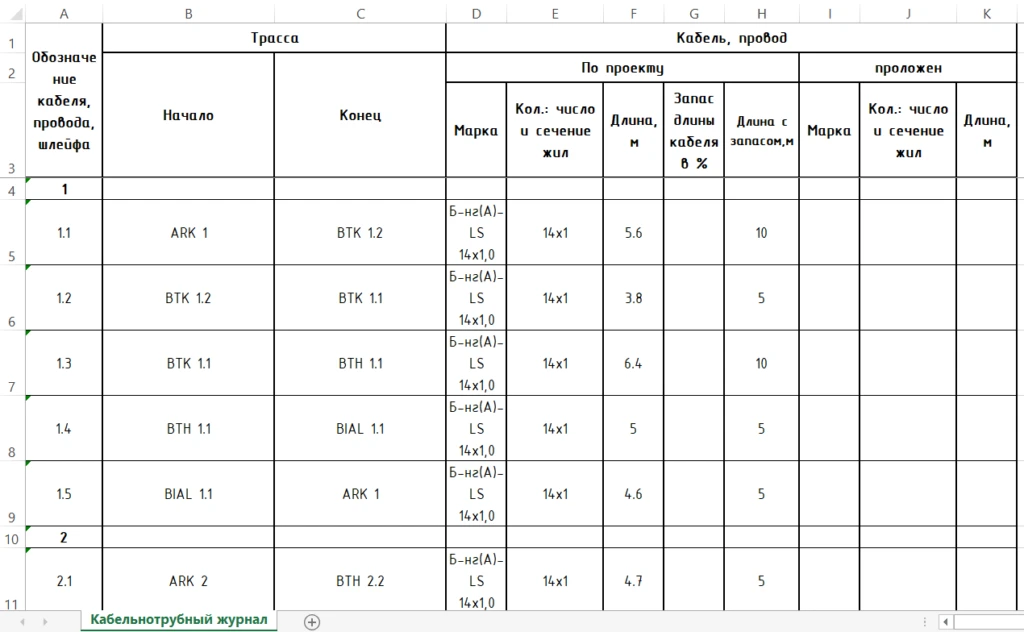

Кабельный журнал и кабельный журнал шлейфов также можно отслеживать в режиме реального времени в Спецификаторе или вывести в требуемый формат выходного документа.

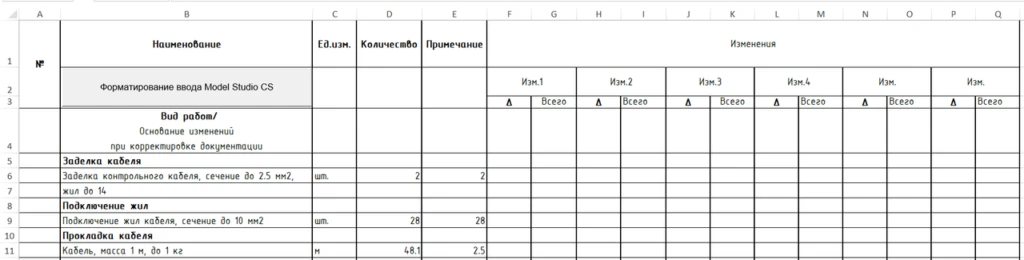

Ведомость объемов работ аналогичным образом можно отслеживать в режиме реального времени или вывести в требуемый формат выходного документа.

Получение графической документации

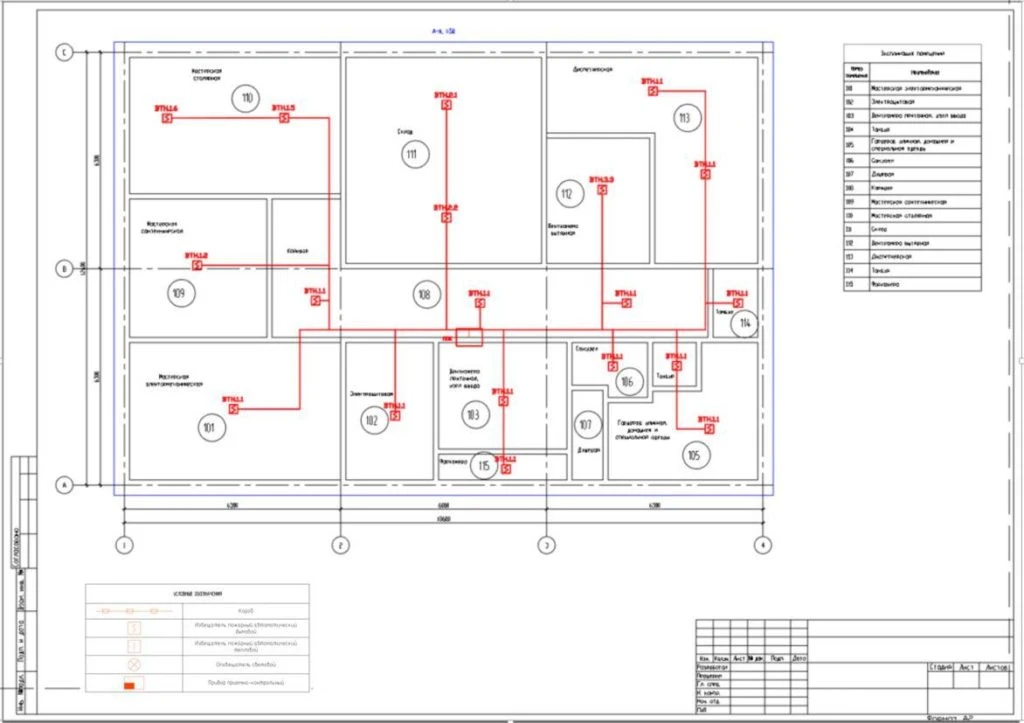

Программа позволяет получить план расположения оборудования и прокладки кабелей и сечений по кабельным конструкциям с выносками, обозначениями и подписями. Достаточно указать места сечений, при этом программа автоматически проставляет выноски с позициями кабелей, проложенных в данном месте.

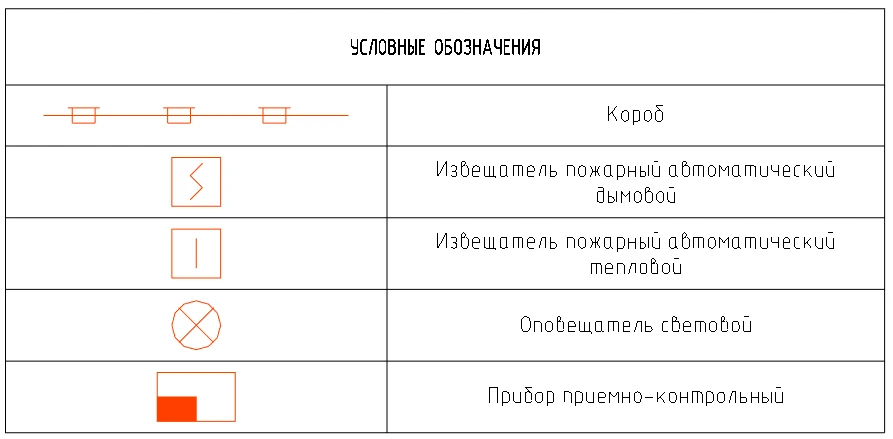

Также программа позволяет сгенерировать таблицу с условными обозначениями оборудования и типами линий на плане/схеме, а также сгенерировать экспликации помещений в Model Studio CS ОПС.

Генерация структурных схем в Model Studio CS ОПС.

  • В новой версии Model Studio CS ОПС реализован функционал расчета емкости аккумуляторных батарей резервированного источника питания. Таблица с расчетом автоматически генерируется для каждого РИП в формате dwg.
  • Откорректирован механизм подключения к узлу в окне Менеджера подключений. Теперь при подключении устройств через пункты меню Подключить/Подключить по шлейфу у подключаемого объекта показываются только узлы, совпадающие по типу подключения с узлом, к которому выполняется подключение.
  • Доработан функционал построения трасс с помощью прототипов. Добавлена возможность указания угла расположения прототипа при смене отрисовки с вертикального участка на горизонтальный и при построении первого горизонтального участка.
  • Добавлена возможность включения/отключения автонумерации объектов после сохранения изменений в окне Менеджера подключений.
  • Доработан алгоритм подключения оборудования по шлейфу из чертежа. Порядок следования объектов в шлейфе соответствует последовательности выбора оборудования на чертеже.
  • Разработан функционал создания трассы по сечению. Пользователю доступны создание и редактирование сечений в специализированном окне, построение трасс по выбранному сечению, корректировка отдельных участков трасс в соответствии с выбранным сечением.
  • Реализован функционал по проверке соблюдения минимальных расстояний между кабелями разных групп по вертикали.
  • Доработан функционал Менеджера подключений по переносу кабелей из одного узла в другой. При переносе кабеля/шлейфа из одного узла в другой его параметры (кабельная группа, номер шлейфа) сохраняются.
  • Добавлена возможность делить лоток/короб, отрисованный по технологии миникаталогов, на секции определенной длины.
  • Настроена палитра нового окна базы данных.
Программное обеспечение
  • Графическая CAD-платформа:
    • nanoCAD Plus 21 (с модулем «3D»);
    • платформа nanoCAD 22−24 (с модулем «3D»);
  • СУБД (опционально):
    • PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
    • SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.

Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).

  • Операционная система:
    • Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit;
    • Windows 8.1, 10, 11 64-bit.
Аппаратное обеспечение
  • Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
  • Монитор 1024×768 True Color.
  • Видеокарта с обязательной поддержкой DirectX 11−12 и Vulkan 1.3. Видеопамять: минимум 2 Гб, рекомендуется 8 Гб и выше. Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
  • Мышь или другие устройства указания, поддерживаемые операционной системой.
  • Оперативная память: рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
  • Свободное место на жестком диске — 6 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD.
