Model Studio CS ОРУ значительно расширяет возможности платформ nanoCAD и AutoCAD, делая работу инженера более комфортной и эффективной.
Программный комплекс позволяет решать широкий круг задач:
трехмерное проектирование подстанций;
расчеты в среде проектирования;
проверка инженерных решений. В процессе конструирования гирлянды изоляторов производится расчет числа изоляторов по длине пути утечки;
формирование и выпуск проектной и рабочей документации;
интеграция со смежными отделами посредством CADLib Проект.
В Model Studio CS Открытые распределительные устройства реализован весь необходимый инструментарий для компоновки и выпуска проектной/рабочей документации по открытым распределительным устройствам (ОРУ), закрытым распределительным устройствам (ЗРУ), расчета механической части гибких ошиновок открытых распределительных устройств и вводов воздушных линий электропередач электрических станций и подстанций.
Model Studio CS ОРУ спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на российском, так и на мировом рынке. Документация, формируемая с помощью этого программного комплекса, строго соответствует требованиям российских государственных и отраслевых стандартов.
Задачи

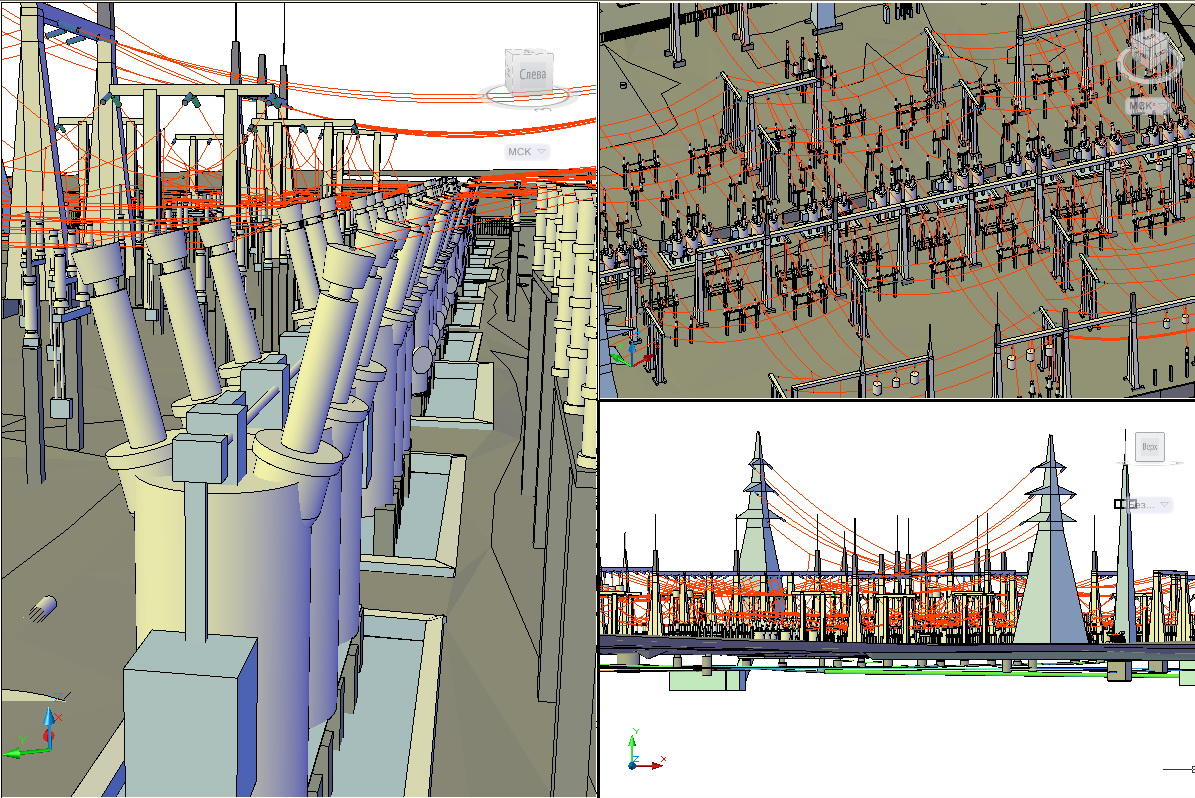

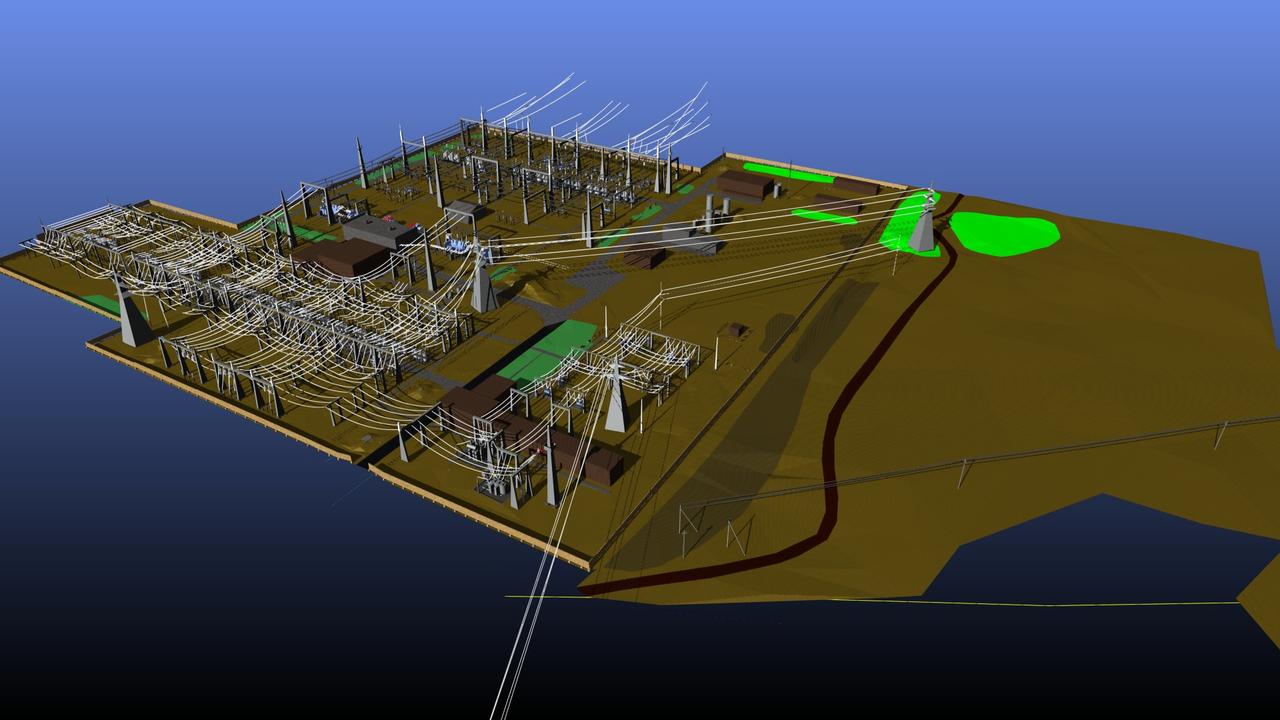

Трехмерное проектирование подстанций.
Расчеты в среде проектирования.
Проверка инженерных решений. В процессе конструирования гирлянды изоляторов производится расчет числа изоляторов по длине пути утечки.
Формирование и выпуск проектной и рабочей документации.
Возможности

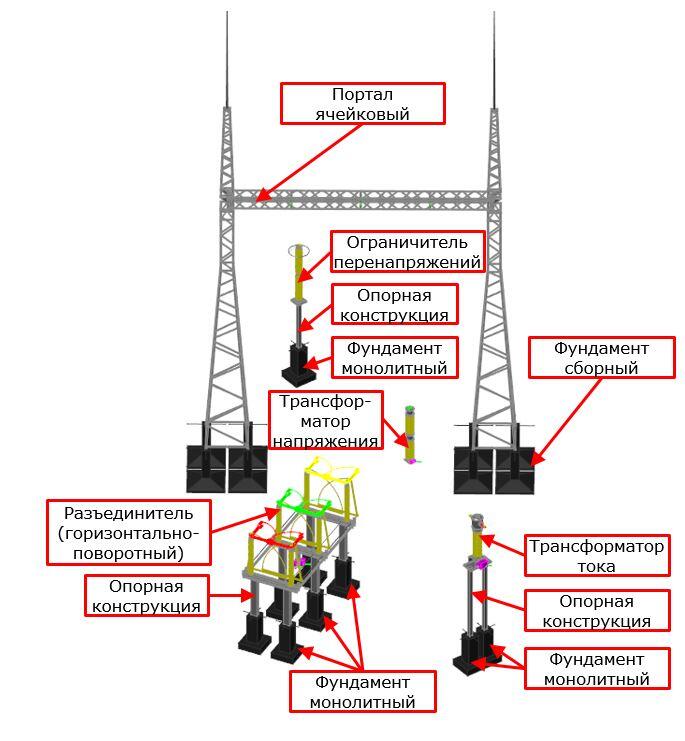

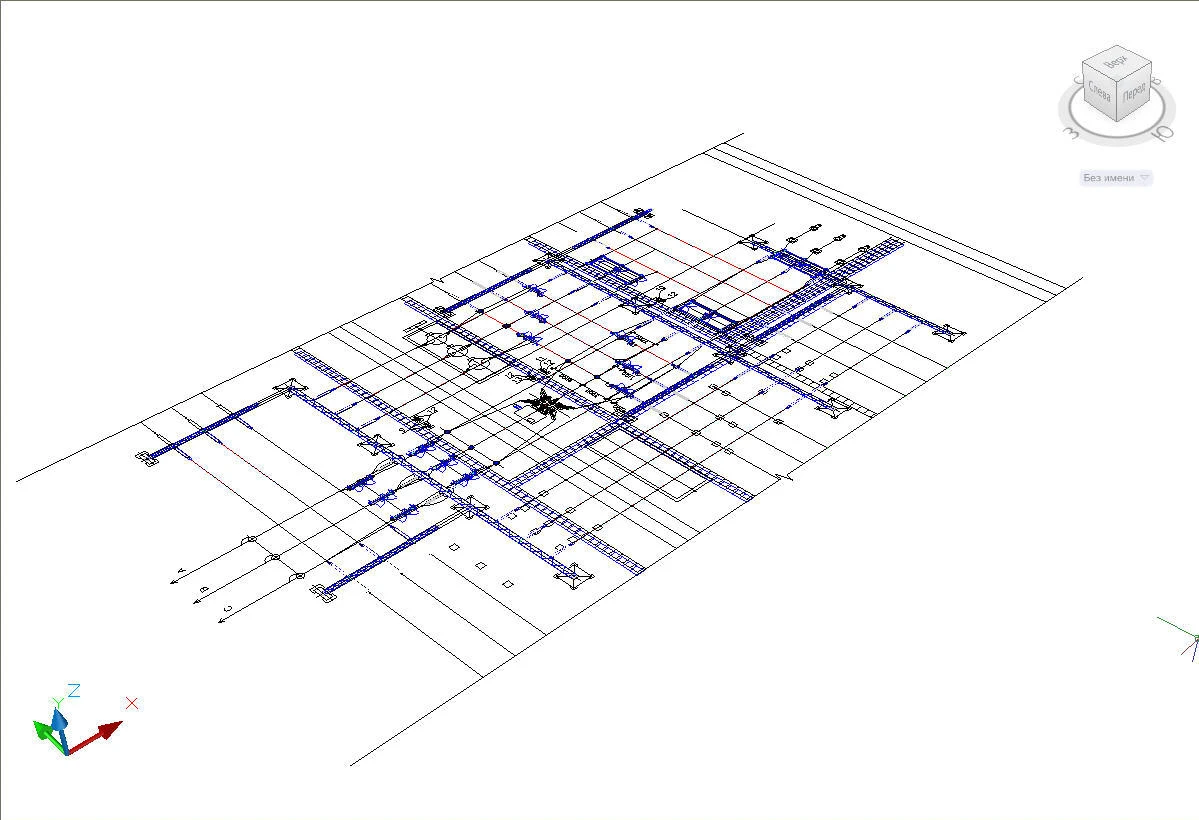

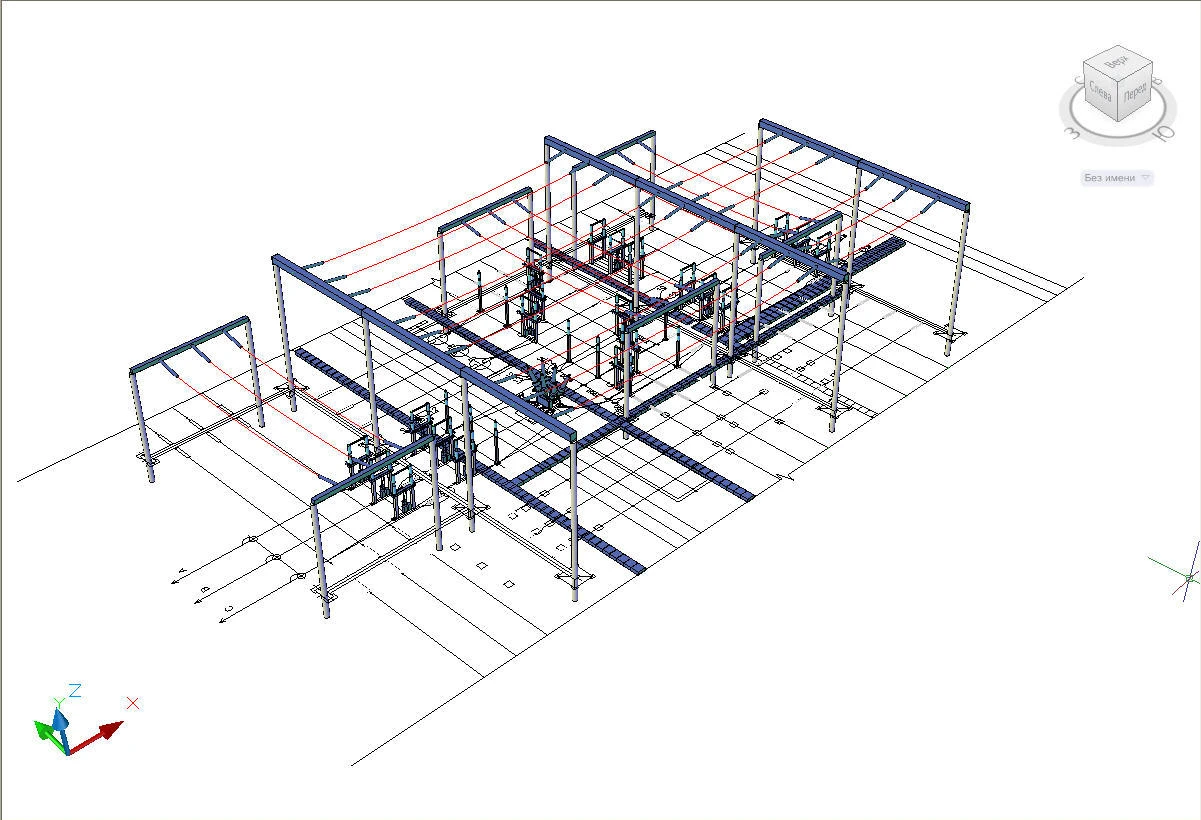

Разработка планов размещения оборудования
Для компоновки (размещения) оборудования в трехмерном пространстве в Model Studio CS ОРУ предусмотрены все необходимые инструменты и функции. Они обеспечивают удобство работы и возможность в любой момент и на любом этапе реализации проекта проверить допустимые расстояния.
Комплекс Model Studio CS прошел тщательное эргономическое тестирование, по результатам которого были разработаны специальные с…

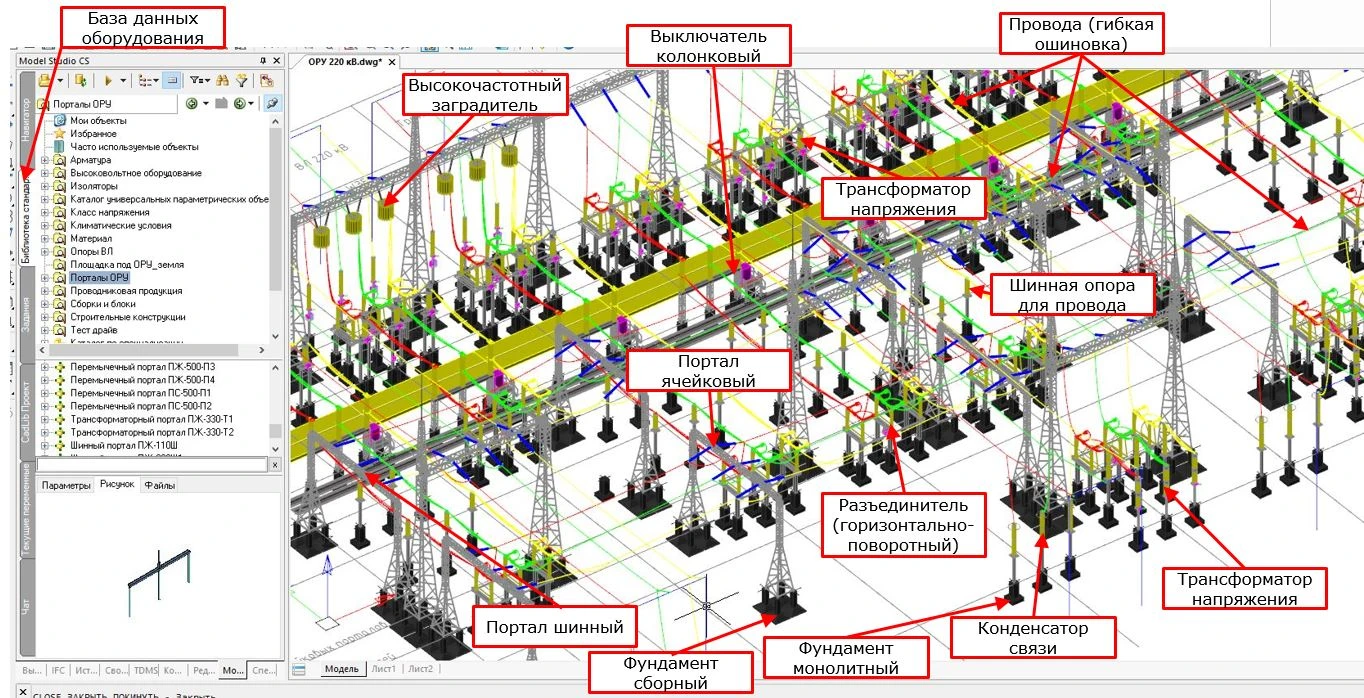

База данных оборудования
База данных оборудования, изделий и материалов Model Studio CS встроена в среду проектирования и не требует вызова дополнительных программ.
Инженер, использующий Model Studio CS ОРУ, получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Существует возможность предварительно (без в…

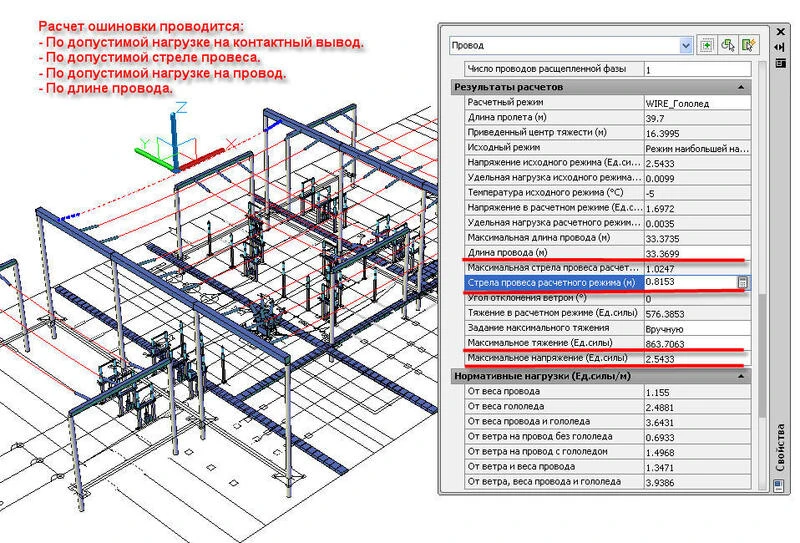

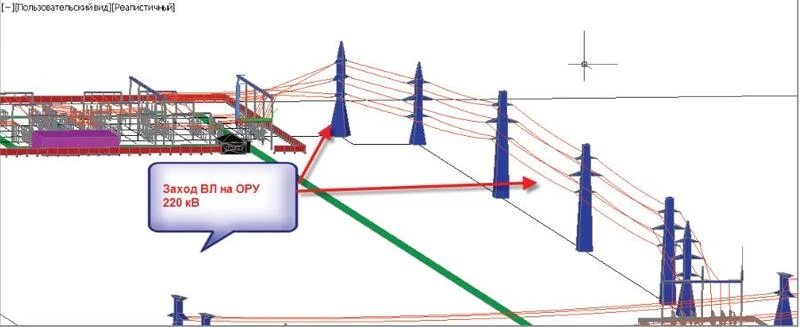

Расчеты в среде проектирования
Model Studio CS ОРУ оснащен встроенной подсистемой механического расчета проводов, тросов и волоконно-оптических кабелей, встроенных в грозозащитный трос, благодаря которой автоматически рассчитываются длина провода/троса/кабеля, тяжения, стрелы провеса, а также другие параметры и, как результат, отрисовывается кривая провисания провода/троса/кабеля. Механический расчет выполняется в соответствии …

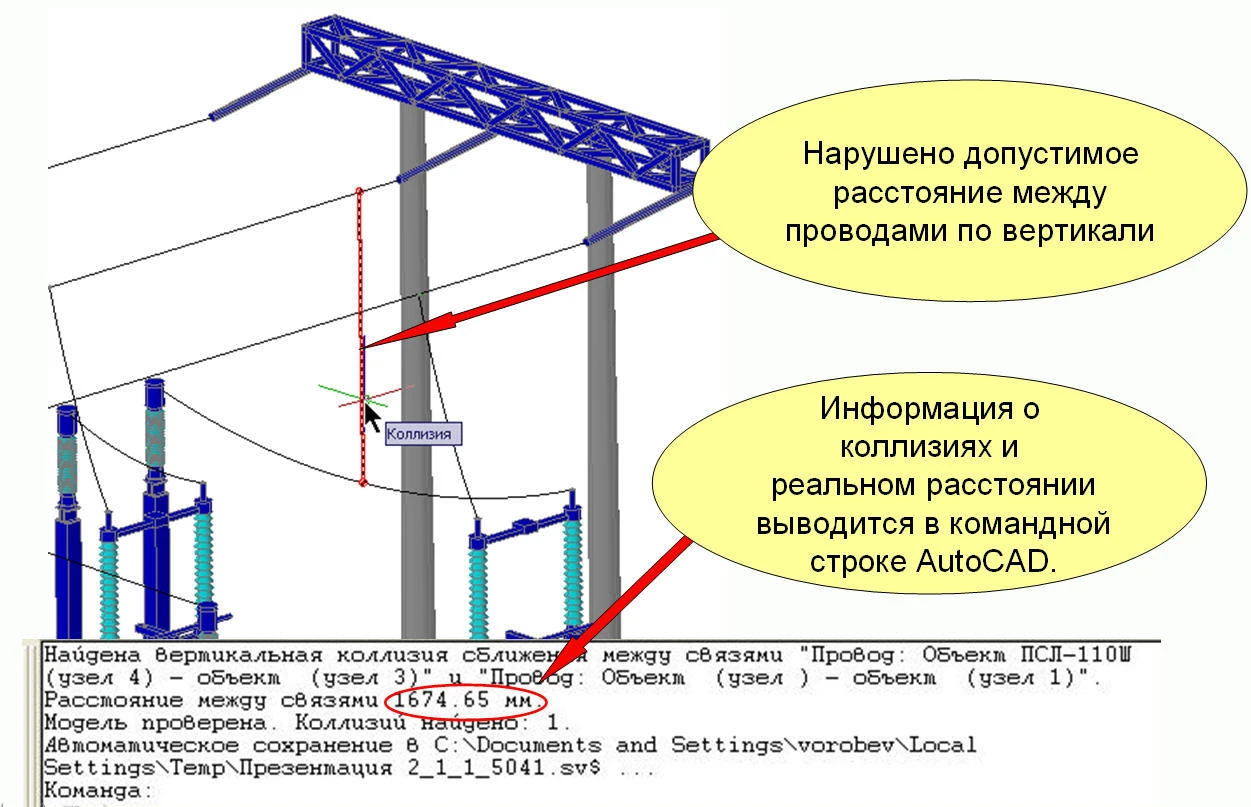

Проверка инженерных решений
Программа выполняет следующие проверки:
проверка допустимых расстояний между оборудованием;
проверка допустимых расстояний между проводами и оборудованием;
проверка допустимого расстояния между проводами.

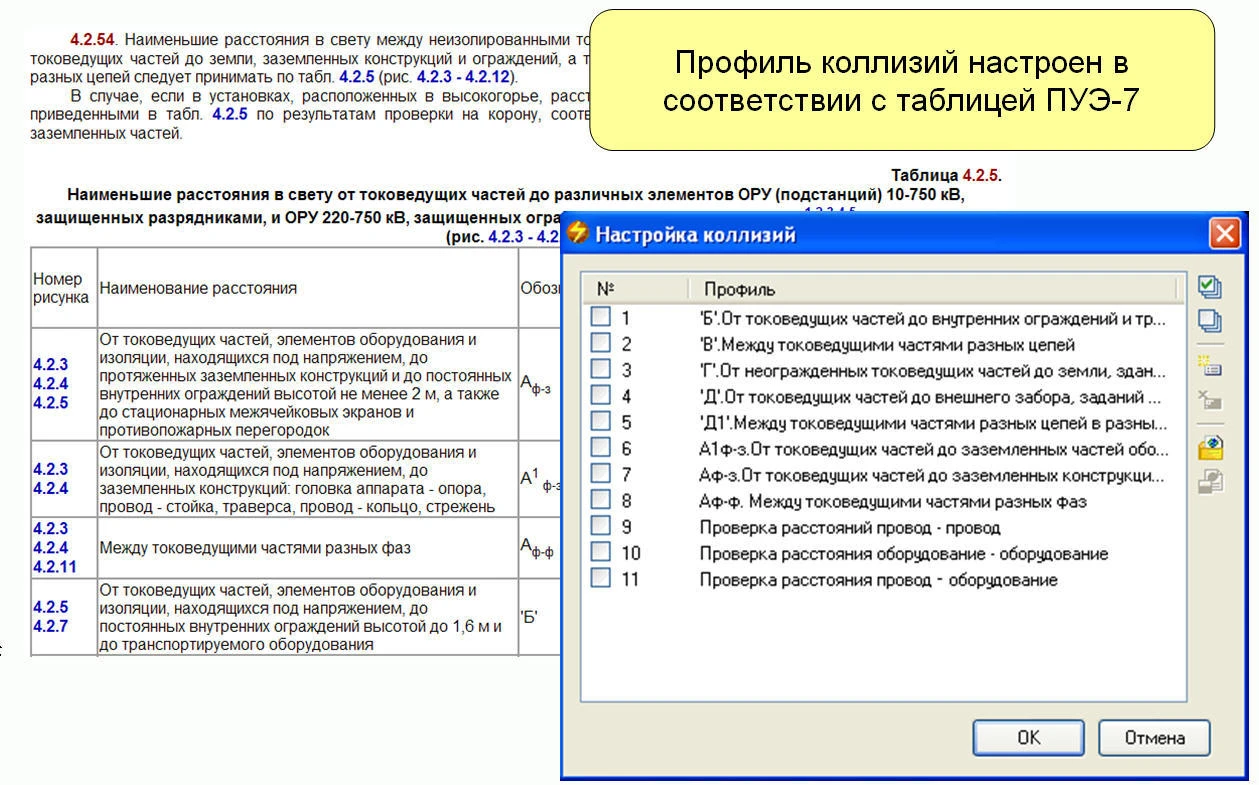

По умолчанию профиль коллизий в Model Studio CS ОРУ настроен в соответствии с таблицей 4.2.54 ПУЭ-7, что позволяет сразу же приступить к работе с ним.
При желании пользователь может само…
Формирование и выпуск рабочей и проектной документации

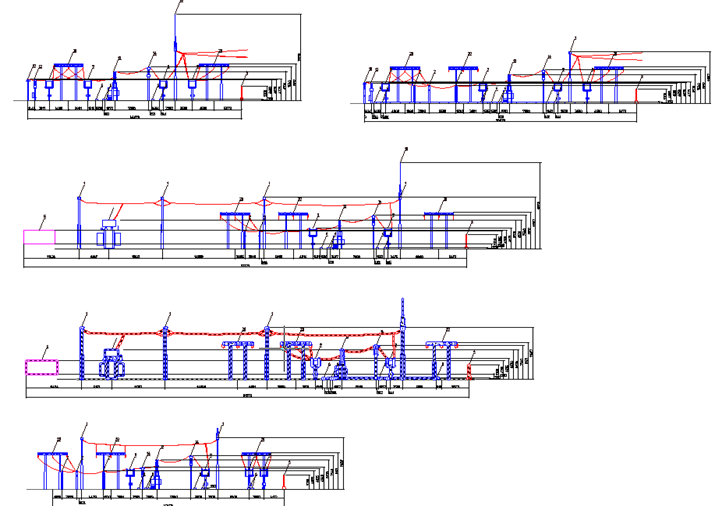

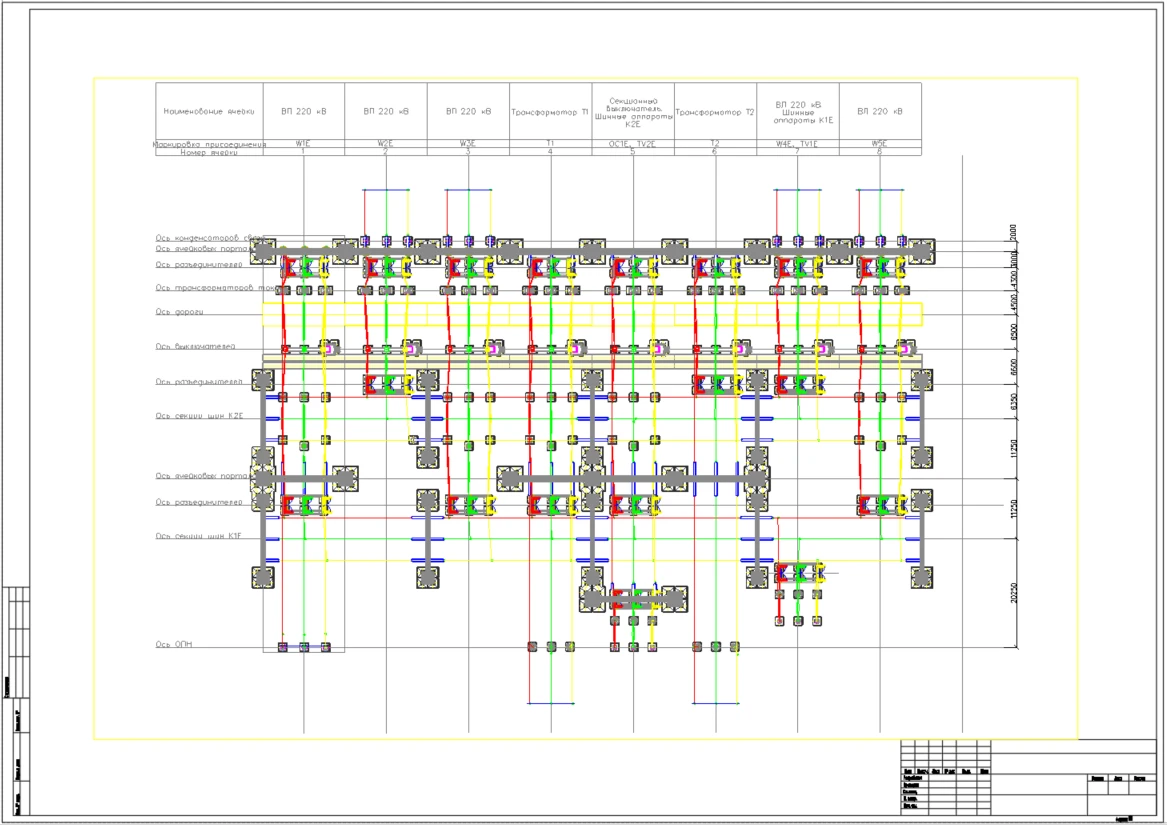

На основе модели средствами Model Studio CS ОРУ можно получить высококачественные чертежи и спецификации.

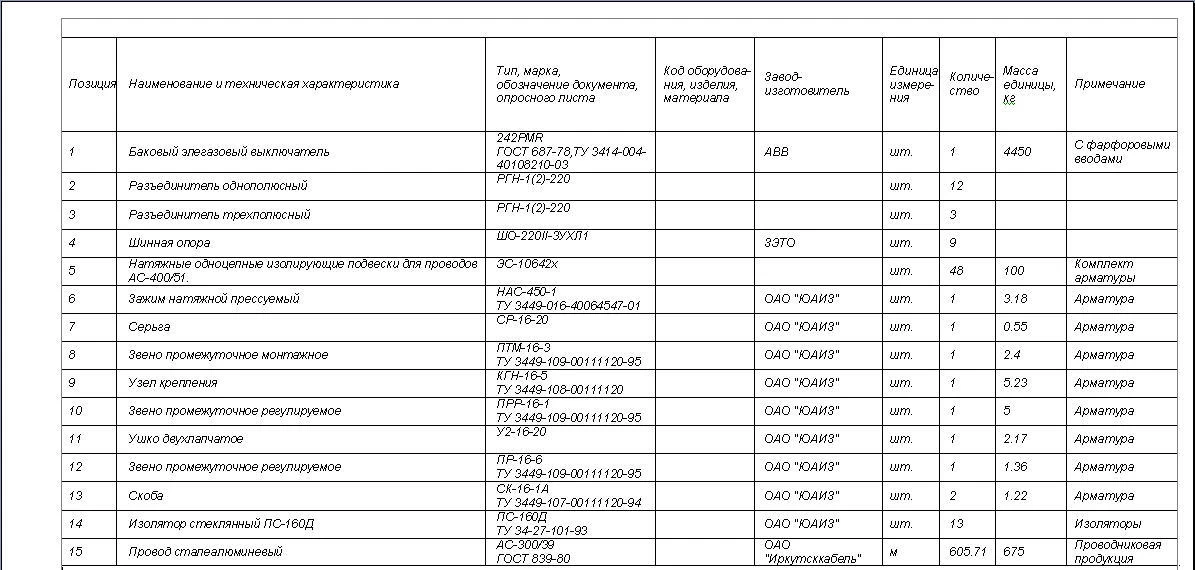

Табличные документы
Для удобства работы с моделью предусмотрен виртуальный спецификатор — всегда доступное для просмотра специальное диалоговое окно, где состав модели отображается в виде таблицы заданной формы (при необходимости пользователь может задать собственный вариант таблицы).
Комплекс Model Studio CS ОРУ позволяет нажатием одной кнопки формировать спецификации, экспликации, ведомости, сохраняя их в наиболее…
Работа с CADLib Проект
Трехмерные модели, чертежи и спецификации, создаваемые в Model Studio CS ОРУ, полностью интегрированы в единую среду комплексного проектирования на основе технологии CADLib Проект. Совместная работа в единой базе данных проекта позволяет свести к минимуму ошибки проектирования и повысить качество разрабатываемых моделей.
При формировании трехмерной модели можно в любой момент подгружать из базы д…
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Основной
Конфигурация
Конфигурация
Конфигурация
Конфигурация
Для кого?
Для узкопрофильных компаний
Для компаний из области строительства
Для компаний из области изысканий
Для компаний из области машиностроения
Для крупного бизнеса с различными отраслевыми задачами
nanoCAD
ОсновнойДля узкопрофильных компаний
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Основной
Для кого?
Для узкопрофильных компаний
nanoCAD Standart Build
КонфигурацияДля компаний из области строительства
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Конфигурация
Для кого?
Для компаний из области строительства
nanoCAD Standart Geo
КонфигурацияДля компаний из области изысканий
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Конфигурация
Для кого?
Для компаний из области изысканий
nanoCAD Standart Mech
КонфигурацияДля компаний из области машиностроения
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Конфигурация
Для кого?
Для компаний из области машиностроения
nanoCAD Pro
КонфигурацияДля крупного бизнеса с различными отраслевыми задачами
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Конфигурация
Для кого?
Для крупного бизнеса с различными отраслевыми задачами
nanoCAD Металлоконструкции
Разработка документации разделов КЖ и КМ
nanoCAD Стройплощадка
Организация строительства
nanoCAD BIM Электро
ТИМ-проекты по разделам ЭМ, ЭО, ЭН
nanoCAD BIM СКС
ТИМ-проекты по разделу СКС
nanoCAD BIM ОПС
ТИМ-проекты по разделу СБ
nanoCAD GeoniCS
Проекты в области землеустройства, изысканий и генплана
nanoCAD BIM ВК
ТИМ-проекты по разделу ВК
nanoCAD BIM Отопление
ТИМ-проекты по разделу ОВиК
TDMS Фарватер
Управление разработкой проектов
nanoCAD BIM Вентиляция
ТИМ-проекты по разделу ОВиК
nanoCAD Конструкции PS
Разработка документации разделов КЖ и КЖИ
nanoCAD Облака точек
Обработка данных 3D-сканирования
nanoCAD Механика PRO
3D-моделирование и проектирование в машиностроении
NSR Specification. Подсистема требований
Автоматизация нормативных проверок ТИМ-модели
Модуль nanoCAD «Сети»
Трассировка инженерных коммуникаций
Модуль nanoCAD «Трассы»
Проектирование линейно-протяженных объектов
Модуль nanoCAD «Сечения»
Поперечные профиля по типовым конструкциям
Модуль nanoCAD «Геомодель»
Инженерно-геологические разрезы и колонки
Модуль nanoCAD «Генплан»
Генеральные планы и вертикальная планировка
nanoCAD BIM Строительство
ТИМ-проекты по разделам КР (КМ, КЖ и КД) и АР
NSR Specification. Подсистема обсуждения проектов
Организация процесса разработки стандартов
nanoCAD GeoSeries
Инженерные изыскания и проектирование трубопроводов
Модуль nanoCAD GeoniCS «Топоплан»
Для подготовки топографических карт и моделей рельефа
Новые возможности
База данных оборудования, изделий и материалов MS ОРУ пополнена объектами для моделирования РУ
В базу данных оборудования, изделий и материалов MS ОРУ добавлены новые категории
изделия для электрооборудования;
крепежные изделия.
Добавлены настройки для создания, загрузки и выполнения заданий
Обновлены настройки для корректного сопряжения узлов деталей гирлянд изоляторов
Добавлены новые стили оформления объектов модели
класс напряжения;
оборудование по фазам;
провода (связи) по фазам;
стадия жизненного цикла.
Обновлены настройки профилей экспорта для генерации табличных документов, профили простановки размеров для вывода проекций
Доработан экспорт в IFC в части объектов MS ОРУ
Системные требования
Графическая платформа
Платформа nanoCAD + Модуль 3D
Процессор
Минимальные требования: процессор с тактовой частотой 2 ГГц
Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
Минимальные требования: 24 Гб
Рекомендуемые требования: 64 Гб и выше
Видеоадаптер
Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD
Разрешение экрана
Минимальные требования: 1024х768 px
Рекомендуемые требования: 1280х1024 px
Дополнительное оборудование
Мышь или другие устройства указания
Операционная система
Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit
Windows 8.1, 10, 11 64-bit
СУБД (опционально)
PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows
SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии
Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования)
