Программный комплекс Model Studio CS Отопление и Вентиляция предназначен для трехмерного проектирования, компоновки и выпуска проектной/рабочей документации по внутренним системам отопления, вентиляции и кондиционирования воздуха на проектируемых или реконструируемых объектах.

Model Studio CS Отопление и Вентиляция значительно расширяет возможности платформ AutoCAD и nanoCAD в области трехмерного проектирования промышленных и гражданских объектов, делая работу инженера более комфортной и эффективной.

Комплекс позволяет решать следующие основные задачи:

• трехмерная компоновка и моделирование;
• аэродинамический расчет и проверка инженерных решений;
• формирование и выпуск проектной и рабочей документации.

Программный комплекс Model Studio CS Отопление и Вентиляция спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на российском, так и на мировом рынке. Документация, формируемая с помощью этого ПО, строго соответствует требованиям российских государственных и отраслевых стандартов.

Текущая версия комплекса работает в среде nanoCAD или AutoCAD. В рамках задач трехмерного проектирования, решаемых средствами Model Studio CS Отопление и Вентиляция:

• производится трехмерная компоновка оборудования;
• выполняется трехмерное эскизирование трубопроводов/воздуховодов с их последующим конструированием или построение трубопроводов/воздуховодов из стандартных элементов базы данных с использованием миникаталогов («спеков»);
• формируются трехмерные параметрические модели оборудования;
• выполняются все необходимые проверки (на предмет обнаружения коллизий, пересечений, нарушений предельно допустимых расстояний) со смежными специальностями при совместном использовании CADLib Модель и Архив;
• производится аэродинамический расчет систем вентиляции, результаты которого выводятся в графическую и табличную документацию;
• обеспечивается взаимодействие между проектировщиками в процессе работы над одним проектом (выдача заданий смежным отделам);
• генерируются чертежи с автоматическим формированием планов, видов, разрезов, план-схем, изометрических видов и чертежей;
• автоматически проставляются отметки уровня, выноски, позиционные обозначения и размеры;
• генерируется аксонометрическая схема как одного трубопровода/воздуховода, так и всей модели целиком – с автоматической простановкой размеров, выносок, позиционных обозначений и иных элементов оформления;
• генерируется изометрическая схема трубопровода или всей модели с автоматической разбивкой на отдельные листы и автоматической простановкой размеров, выносок, позиционных обозначений;
• автоматически составляются спецификации, экспликации и ведомости на основе стандартных шаблонов, включенных в комплект поставки. Кроме того, предусмотрена возможность самостоятельно добавлять и редактировать формы и шаблоны экспорта табличных документов. Созданные документы будут автоматически заполняться с сохранением в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно в чертеже AutoCAD/nanoCAD (спецификация на лист, экспликация на лист).

Компоновка оборудования

Компоновка (размещение) оборудования в трехмерном пространстве является одним из наиболее ответственных технических решений при проектировании. Для решения компоновочной задачи в Model Studio CS Отопление и Вентиляция предусмотрены все необходимые инструменты и функции. Они обеспечивают удобство работы и возможность проверки допустимых расстояний в любой момент и на любом этапе создания проекта.

Разработчики создали специальные инструменты, которые значительно упрощают работу. Прекрасным примером такого инструмента служит функция быстрого перехода из двумерного представления в трехмерное, которая позволяет выполнять проект на привычном плоском плане (2D), при этом переключение в трехмерный вид (3D) осуществляется одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.

Основным источником для размещения оборудования в модели является база данных изделий и материалов (поставляется вместе с программным комплексом). Наряду с этим предусмотрена возможность использования уже готовых моделей оборудования, выполненных в различных САПР: AutoCAD, nanoCAD, Autodesk Inventor, SOLIDWORKS, КОМПАС и других САПР общего назначения (путем сохранения в формат DWG или DXF 3D).

База данных оборудования, изделий и материалов

Model Studio CS предоставляет возможность использовать в проектируемых системах готовое оборудование из базы данных оборудования, изделий и материалов, непосредственно встроенной в среду проектирования и не требующей вызова дополнительных программ.

Каталоги оборудования, изделий и материалов, входящие в стандартную поставку Model Studio CS, охватывают широкий спектр изделий для систем отопления и вентиляции. Инженер получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), предопределенные выборки, классификаторы, миникаталоги. Существует возможность предварительно (без вставки в чертеж) посмотреть, как выглядит объект, и (также без вставки) получить полную атрибутивную информацию о нем: марку, название завода-производителя, материал, вес, состав и другие полезные данные, необходимые для принятия решения.

Работать с базой данных оборудования легко и просто. Требуется лишь выбрать из нее объект и разместить его на модели – оборудование отобразится на чертежах в необходимых строительных размерах, а также будет учтено в спецификациях и других документах.

Гибкая, с хорошо продуманной эргономикой система администрирования и пополнения позволяет без труда сохранять в базе данных интеллектуальных объектов новое оборудование, изделия и материалы.

База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере организации с разграничением прав использования.

Трехмерное моделирование

Model Studio CS Отопление и Вентиляция предлагает наиболее полный набор инструментов для решения задач компоновки разветвленных сетей отопления и вентиляции.

Высокоэффективные инструменты отрисовки трубопроводов/воздуховодов позволяют трассировать трубопровод/воздуховод по координатам, по углам, с использованием привязок, а также применяя специальные интеллектуальные средства построений, например, координатные фильтры для точного позиционирования трассы относительно объектов смежных специальностей.

В Model Studio CS Отопление и Вентиляция встроен инструмент автоматической трассировки, обеспечивающий возможность соединить две выбранные пользователем точки трубопроводом/воздуховодом заданного размера сечения по наименьшему конструктивному расстоянию с автоматическим расположением отводов.

Построение трубопроводов/воздуховодов ведется не только посредством эскизирования с применением обобщенных деталей (примерные размеры, условные диаметры, отсутствие информации о производителе), но и в конструкторском режиме, когда используются точные диаметры, точные размеры и точная информация об изделиях (применение миникаталогов или «спеков»). Современное исполнение Model Studio CS Отопление и Вентиляция позволяет на любом этапе внести в модель исправления, при этом элементы искусственного интеллекта программы произведут корректировку всех связанных деталей и трубопроводов/воздуховодов, автоматически пересчитывая длины труб/воздуховодов и выполняя подгонку размеров сечения трубопровода/воздуховода.

Наряду со стандартными функциями построения и редактирования программа предлагает и ряд уникальных возможностей:

• генерация параллельных трубопроводов, позволяющая сократить время создания трехмерных моделей внутренних сетей;
• создание ломаных видов;
• тиражирование опор с заданным шагом для эффективной расстановки опор по трубопроводам;
• простановка гребенчатых выносок на планах и разрезах;
• создание одним нажатием кнопки байпасных соединений, П-образных и Z-образных участков, подъемов, опусков;
• задание и редактирование уклонов трубопроводов с автоматической «подгонкой» модели под новый уклон.

Проектирование систем отопления и вентиляции здания средствами Model Studio CS ведется при помощи интеллектуальных объектов базы данных. Конструирование воздуховодов и оборудования интуитивно понятно и позволяет создавать модели любой сложности. При редактировании объектов все связи между элементами сохраняются, при этом пользователю предлагается выбрать элементы, которые также должны быть изменены. Поддерживается создание сборок типовых узлов вентиляции с последующим сохранением в базу данных с целью дальнейшего использования в других проектах.

Проверка модели на коллизии

Построение трехмерной модели и ее визуальный анализ при большой плотности трубопроводов/воздуховодов, оборудования и конструкций могут вызывать трудности. Кроме того, если пользоваться обычными решениями, может оказаться весьма трудоемким измерение расстояний между объектами модели.

В Model Studio CS имеется специальный функционал для автоматической проверки нарушений расстояний и самопересечений объектов модели.

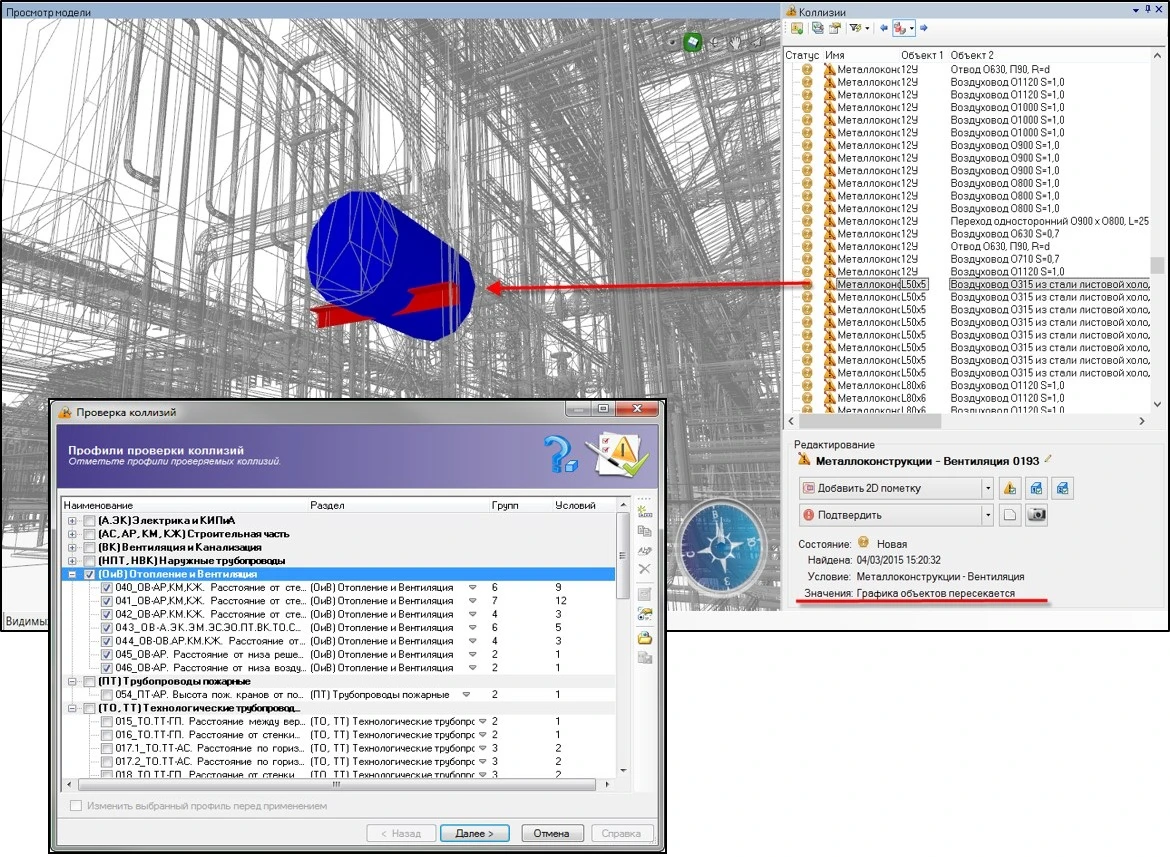

Система проверки коллизий позволяет проверить расстояния между трубопроводами/воздуховодами, деталями систем, оборудованием, конструкциями, кабелями и другими объектами Model Studio CS.

По умолчанию в стандартной поставке Model Studio CS Отопление и Вентиляция проверка коллизий осуществляется на соответствие ПБ 03-585-03, а также на самопересечения объектов модели. При необходимости пользователь может самостоятельно добавить в специальном диалоговом окне правила проверки модели и сохранить их для последующего использования.

Проверка на предмет коллизий возможна в любой момент, как только проектировщик сочтет ее необходимой. По факту обнаружения коллизий Model Studio CS составит отчет в виде таблицы и покажет все нарушения на трехмерной модели, где проектировщик сможет их оперативно исправить.

Достаточно нажать одну кнопку – и Model Studio CS выполнит проверку на наличие коллизий, пересечений, нарушений предельно допустимых размеров в соответствии с настроенными параметрами.

Автоматизированная проверка модели на коллизии с объектами смежных специальностей осуществляется в программе CADLib Модель и Архив.

Аэродинамический расчет систем вентиляции средствами Model Studio

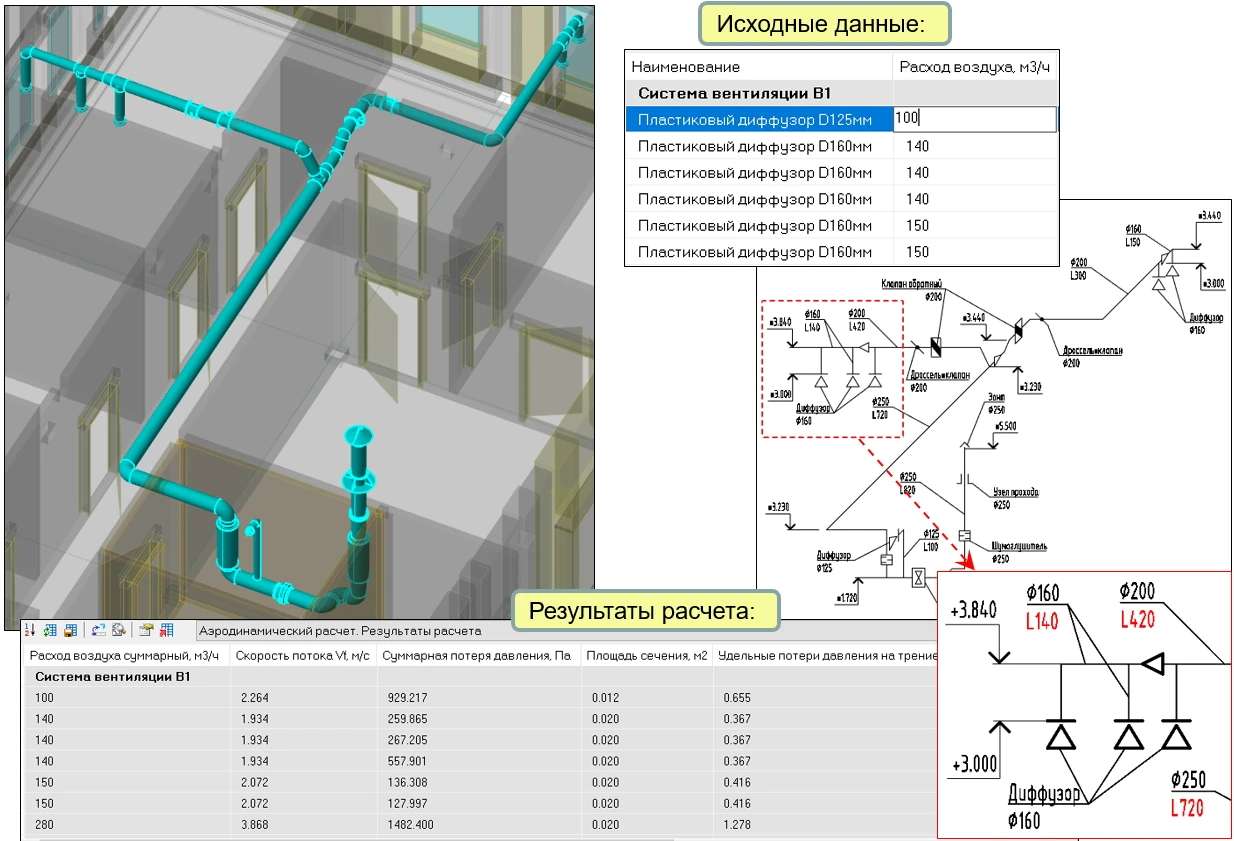

Model Studio CS Отопление и Вентиляция позволяет выполнять расчет расходов и аэродинамических характеристик системы вентиляции. Исходными данными для такого расчета являются расходы воздуха на конечных элементах системы вентиляции: диффузоры, решетки и пр. Полученные результаты расчета сохраняются в параметрах элементов системы вентиляции и могут быть выведены в табличном виде (таблица Word, Excel, CAD-приложение) либо на чертежи (проекции, изометрические виды, аксонометрические схемы).

Автоматическая генерация чертежей планов, видов, разрезов и схем

Model Studio CS Отопление и Вентиляция располагает уникальными средствами документирования, которые обеспечивают автоматическое получение высококачественных чертежей.

Разработчики Model Studio CS Отопление и Вентиляция постарались сделать процесс документирования удобным, простым, не требующим специальных знаний, но в то же время позволяющим быстро получать необходимую документацию высокого качества. В программе применен так называемый интеллектуальный метод документирования: пользователю обеспечена возможность контролировать процесс и при необходимости оперативно вносить изменения в проектные данные.

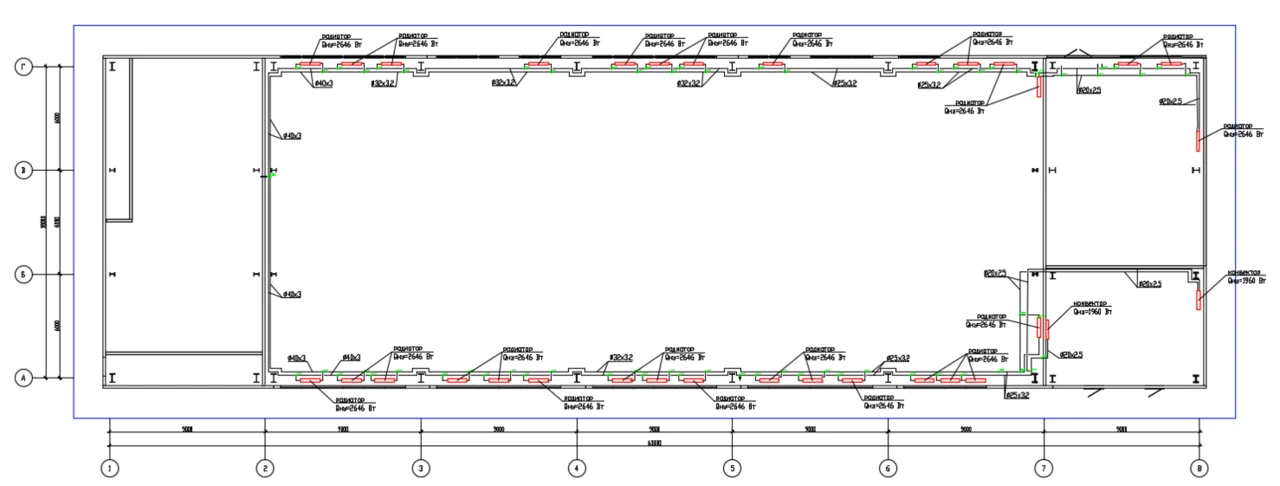

Математическое ядро Model Studio CS формирует на основе трехмерной модели чертежи высочайшего качества. Программа генерирует планы, виды и разрезы, в автоматическом режиме проставляя отметки уровня, выноски, позиционные обозначения и размеры.

Весь процесс получения чертежа весьма прост, понятен любому проектировщику и сводится к выполнению нескольких несложных действий:

• определить линию разреза, а также его глубину и высоту, то есть установить границы вида на модели;
• указать место на чертеже, задать масштаб чертежа и выбрать из списка размеры и обозначения, подлежащие автоматической простановке.

В результате мы получим достоверный чертеж, на котором будут проставлены размеры, выноски, отметки уровня и т.д., при этом все будет выполнено автоматически на основе трехмерной модели. В дополнение к правилам оформления, основанным на ГОСТ, пользователь может настроить собственные правила оформления разрезов, видов, планов и схем – для этого применяется Мастер оформления, который позволяет создавать, редактировать, импортировать и экспортировать профили простановки размеров, выносок, отметок уровня.

Для решения задач стандартизации получаемых чертежей в рамках организации разработчиками Model Studio CS Отопление и Вентиляция реализован функционал так называемых преднастроенных проекций.

Преднастроенная проекция – это единый шаблон, в котором объединены настройки генерации чертежей и их оформления. Применение этого функционала сводит оформление чертежа всего к двум действиям – выбору шаблона и указания места вставки результата на листе.

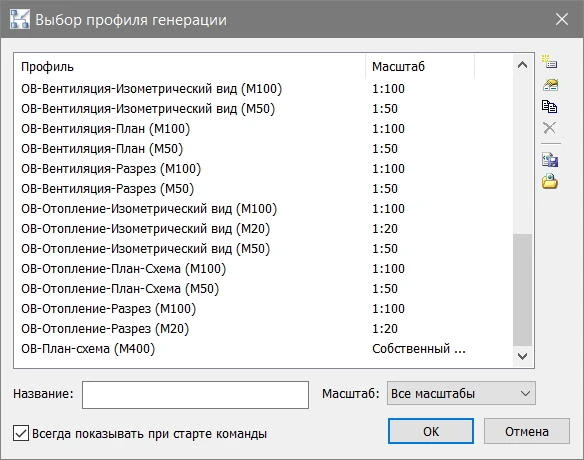

Наряду с обычными чертежами планов, видов и разрезов Model Studio CS позволяет в автоматическом режиме генерировать изометрические монтажные чертежи с разбивкой на отдельные листы. Для этого необходимо всего лишь выбрать один или несколько трубопроводов. Результатом работы будет набор чертежей, содержащий комплект изометрических схем всех выбранных трубопроводов. На сгенерированных схемах в автоматическом режиме проставляются размеры, отметки уровней, выноски и другие элементы оформления, а на каждом листе – спецификация элементов и таблица длин труб.

Гибкая система редактирования и настройки профилей генерации изометрических монтажных чертежей позволяет быстро и эффективно вносить изменения в существующие шаблоны и учитывать таким образом специфические требования к оформлению документации конкретной организации.

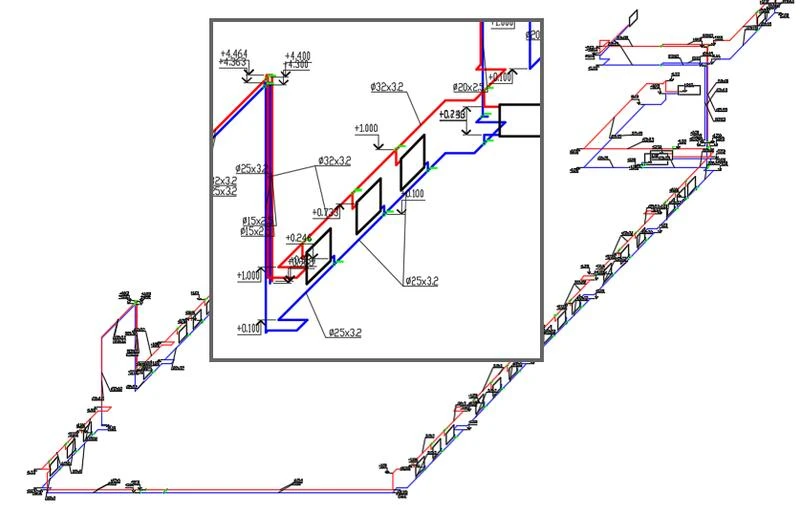

Model Studio CS поддерживает автоматическую генерацию план-схем (трубопровод в линию) и аксонометрических схем с простановкой выносок, отметок уровня и других элементов оформления. Генерация схем может происходить как по всей модели, так и отдельно по каждой системе. Уникальной возможностью при генерации план-схемы по системе отопления является опция разнесения трубопроводов, расположенных в трехмерной модели друг над другом, на схеме на определенное расстояние, заданное в настройках.

Все настройки, выполненные по умолчанию и включенные в стандартную поставку, могут быть изменены пользователем.

Автоматическое формирование спецификации и табличных документов

На основе разрабатываемой средствами Model Studio CS трехмерной информационной модели генерируется полный комплект табличной документации: спецификации оборудования и материалов, заказные спецификации, экспликации оборудования, таблица воздухообмена помещений и др. Генерация происходит полностью в автоматическом режиме, пользователю необходимо лишь выбрать требуемый шаблон и формат приложения, в которое будет выгружен финальный вариант. На данный момент поддерживается сохранение табличных документов в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно на чертеже в виде таблиц AutoCAD или nanoCAD.

Для удобства работы с моделью, подготовки и выгрузки табличных документов в Model Studio CS предусмотрен специальный интерактивный инструмент Спецификатор. Спецификатор – это всегда доступное для просмотра специальное диалоговое окно, в котором в табличном виде заданной формы отображается состав текущей трехмерной модели (при необходимости пользователь может задать собственный вариант таблицы).

При выборе позиции в Спецификаторе автоматически выбираются объекты модели, которые соответствуют данной позиции, что делает редактирование атрибутивной информации в модели более удобным и эффективным. Часть параметров можно назначить в самом Спецификаторе (например, поле позиции, которое заполняется пользователем вручную или автоматически по порядку).

Работа в CADLib Проект

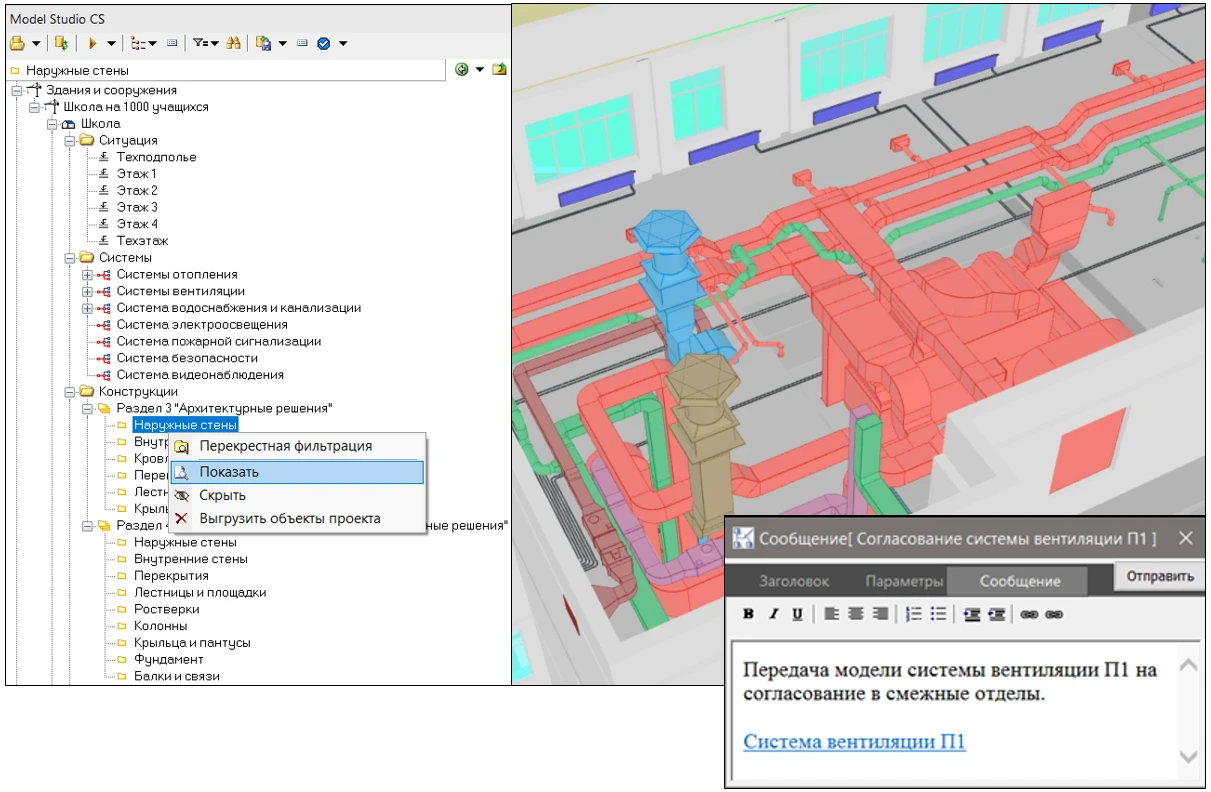

Трехмерные модели, чертежи и спецификации, создаваемые в Model Studio CS Отопление и Вентиляция полностью интегрированы в единую среду комплексного проектирования на основе технологии CADLib Проект. Совместная работа в единой базе данных проекта позволяет свести к минимуму ошибки проектирования и повысить качество разрабатываемых моделей.

В любой момент разработки трехмерной модели пользователь имеет возможность подгружать в чертеж из базы данных проекта объекты смежников и принимать компоновочные решения, обладая полной информацией по объекту проектирования. В случае обновления объектов смежных специальностей программа подскажет о наличии устаревших объектов и предложит их актуализировать.

В самом начале создания модели в Model Studio CS пользователь привязывает чертеж к проекту. В дальнейшем рабочий чертеж хранится в единой базе данных проекта и по мере необходимости забирается на редактирование.

В Model Studio CS предусмотрен функционал по передачи заданий между отделами со ссылками на объекты модели и на объекты структуры проекта.
