Модуль nanoCAD «3D»

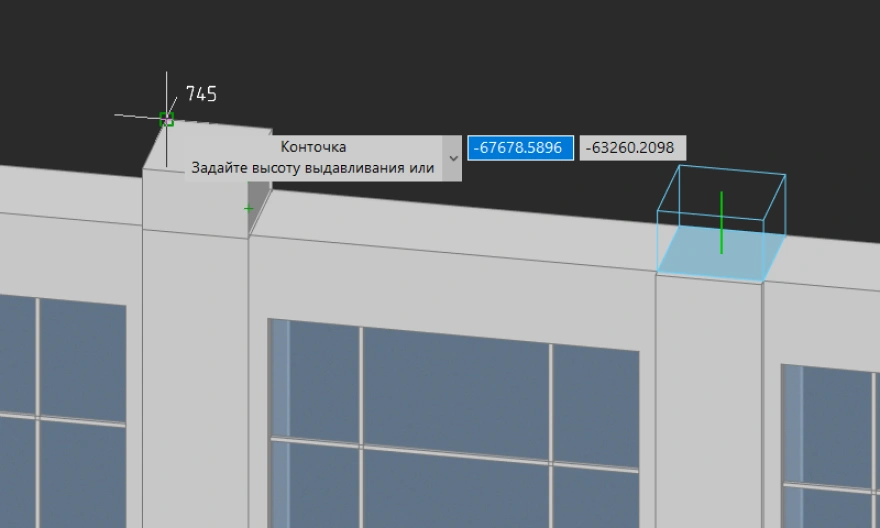

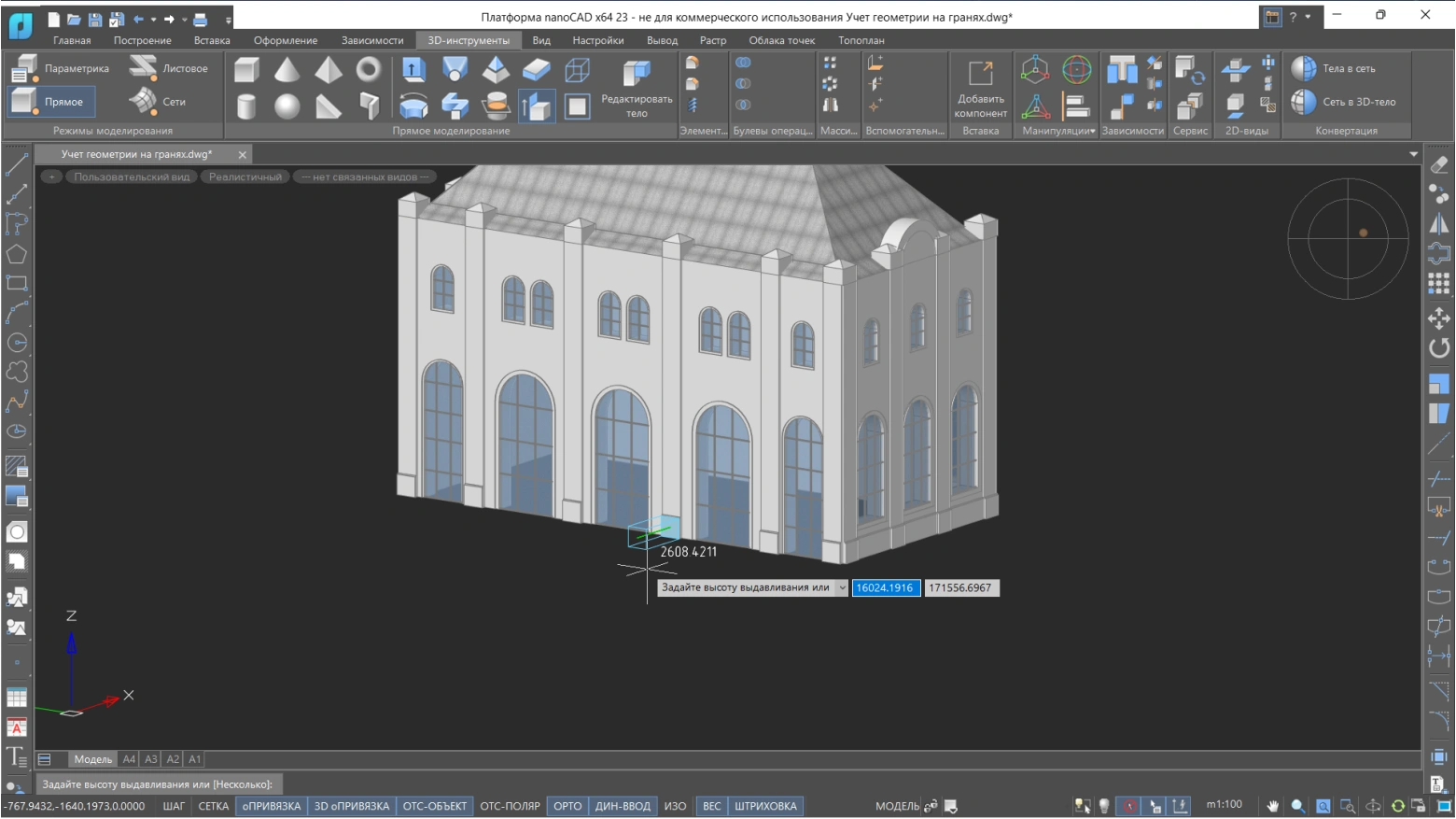

При активной команде Выдавливание грани программа самостоятельно находит на 3D-объекте грани и геометрию. От вас требуется только перемещать курсор и создавать формы 3D-объекта.

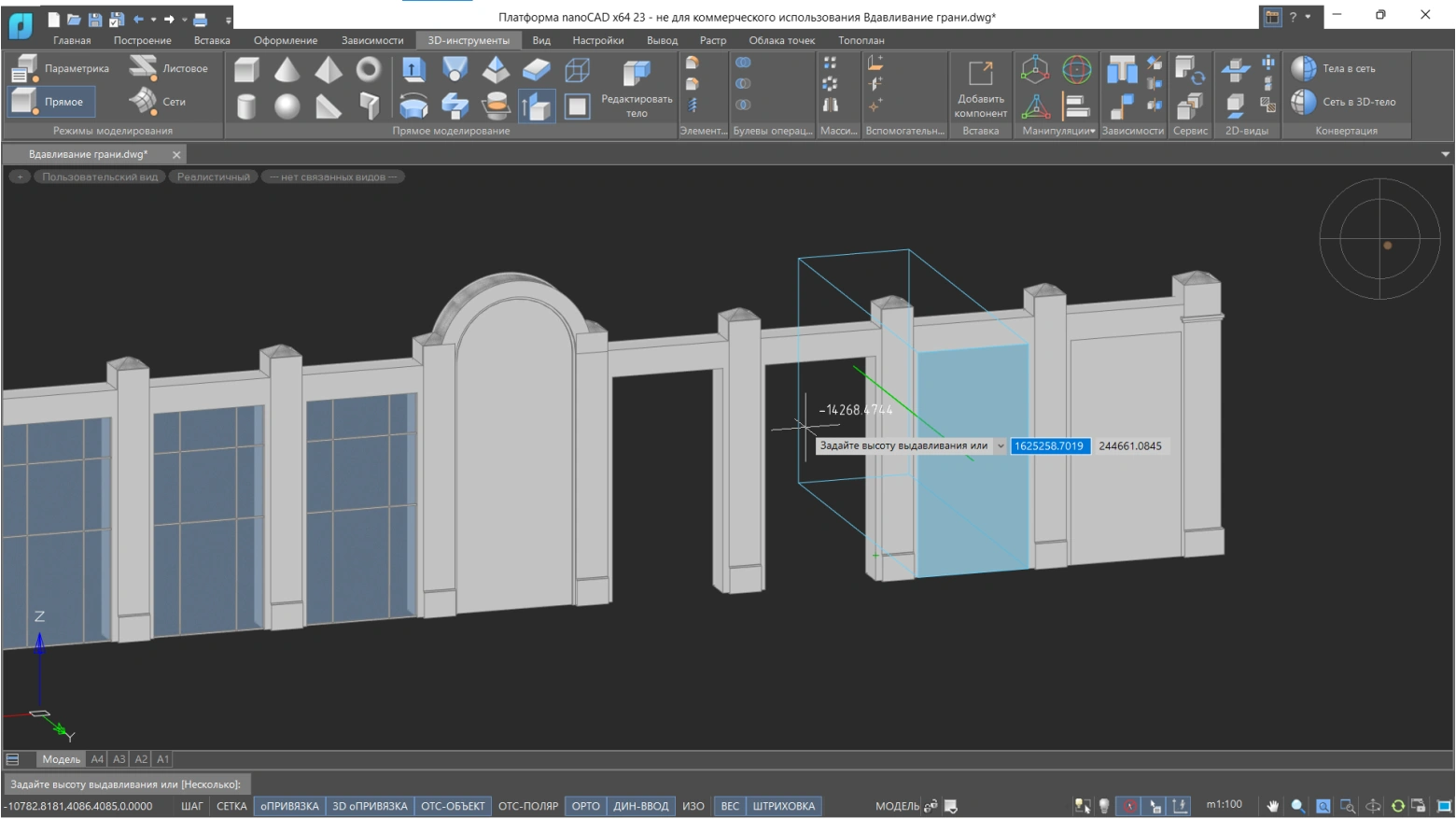

Инструмент создания трехмерных объектов путем вытягивания плоскостей или граней вдоль оси. Позволяет превратить плоские контуры или замкнутые фигуры в объемные тела или поверхности.

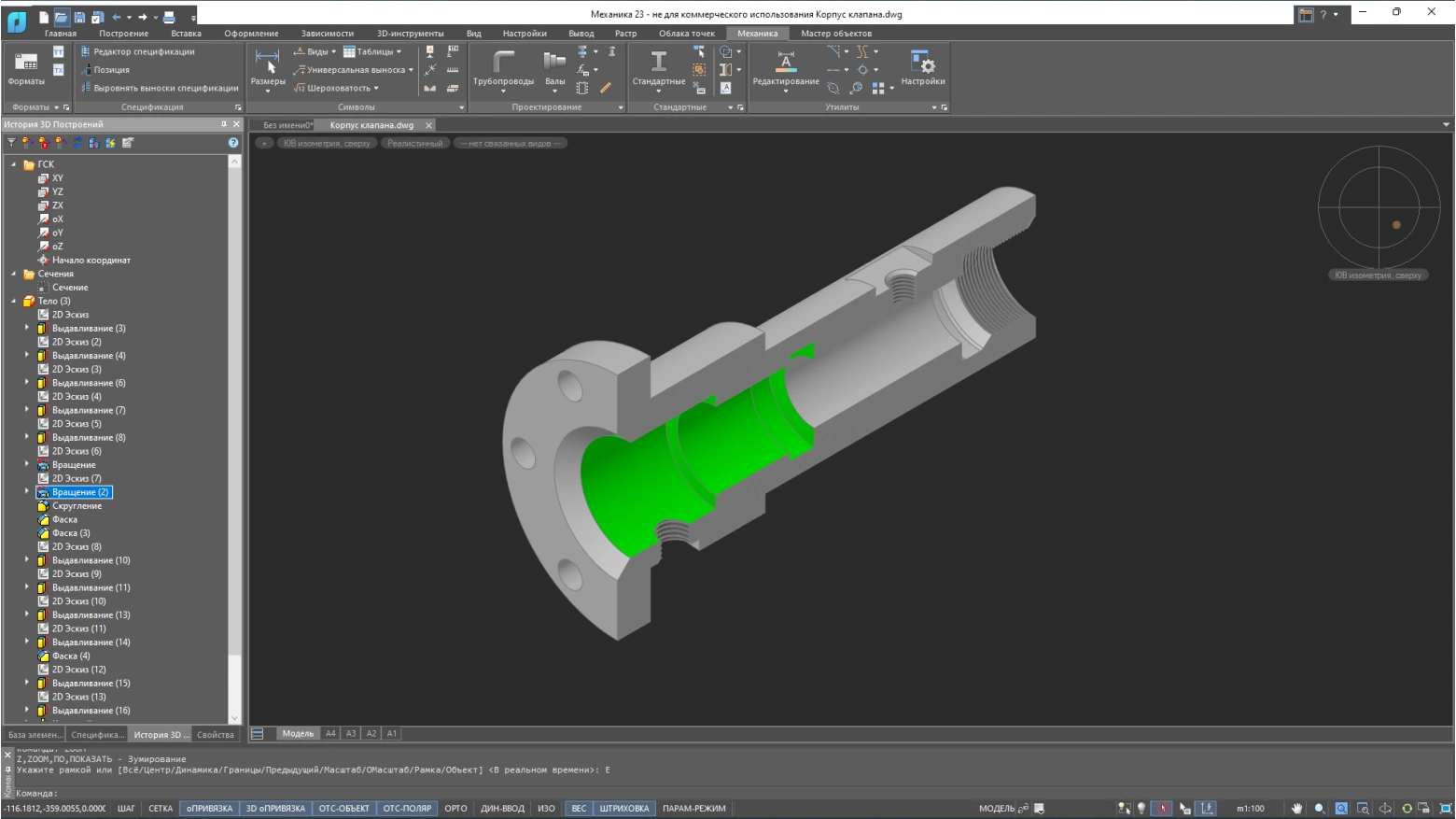

Создание двумерных поперечных сечений 3D-моделей с использованием различных методов и параметров, что полезно при анализе и визуализации объектов или для последующего использования в проектировании и моделировании.

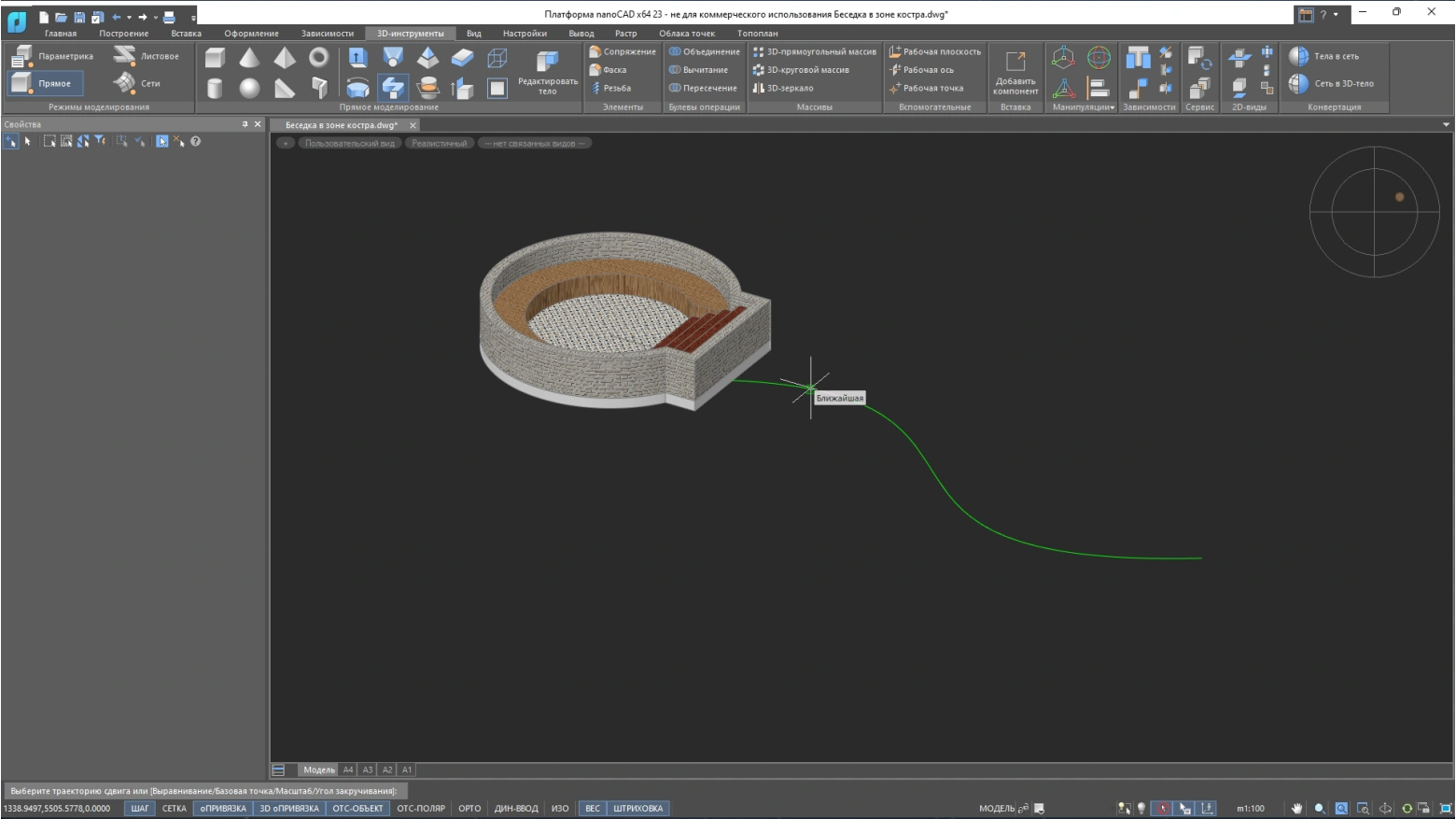

Создание сложных и изогнутых форм, которые не могут быть получены с помощью простого выдавливания. Этот инструмент особенно полезен при моделировании трубопроводов, кабелей, каналов, дорожных трасс и других объектов, имеющих криволинейные формы.

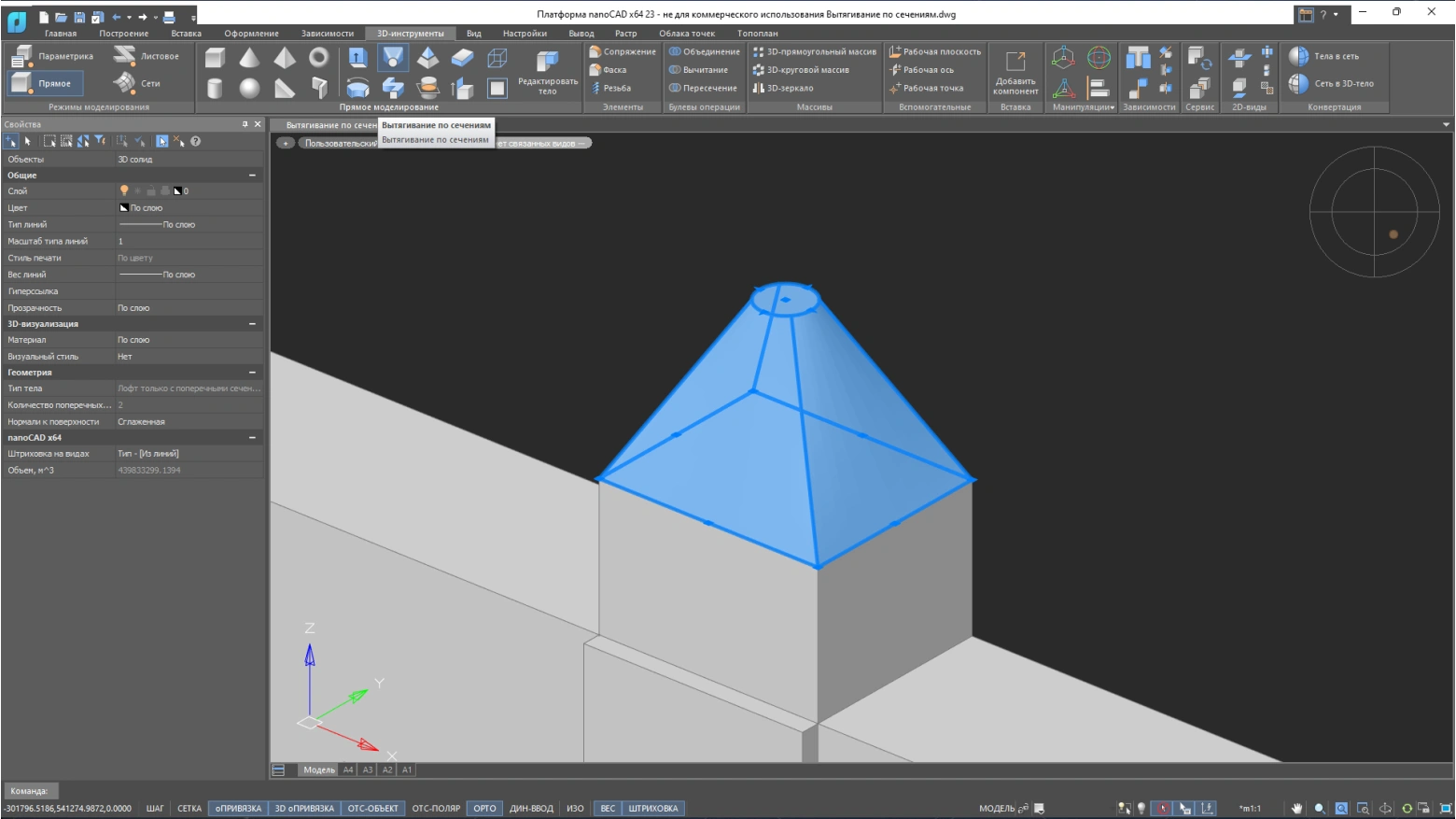

Инструмент создания трехмерных объектов, основанных на двух и более сечениях. Позволяет преобразовывать плоские/криволинейные контуры в объемные тела или поверхности, обладающие сложной формой и геометрией.

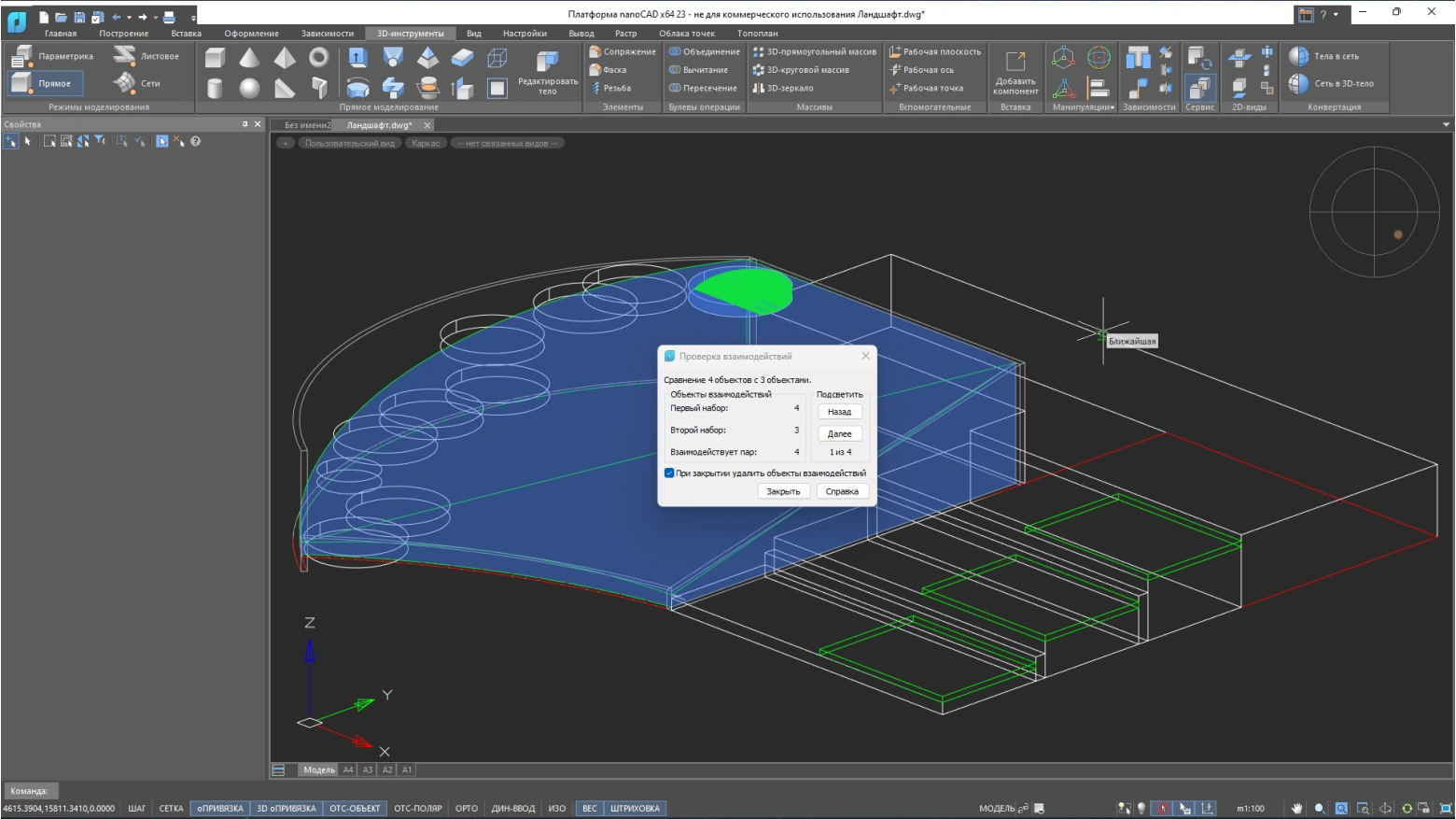

Инструмент проверки на предмет пересечений и перекрытий между объектами в трехмерном пространстве. Позволяет определить области, где объекты пересекаются или перекрывают друг друга.

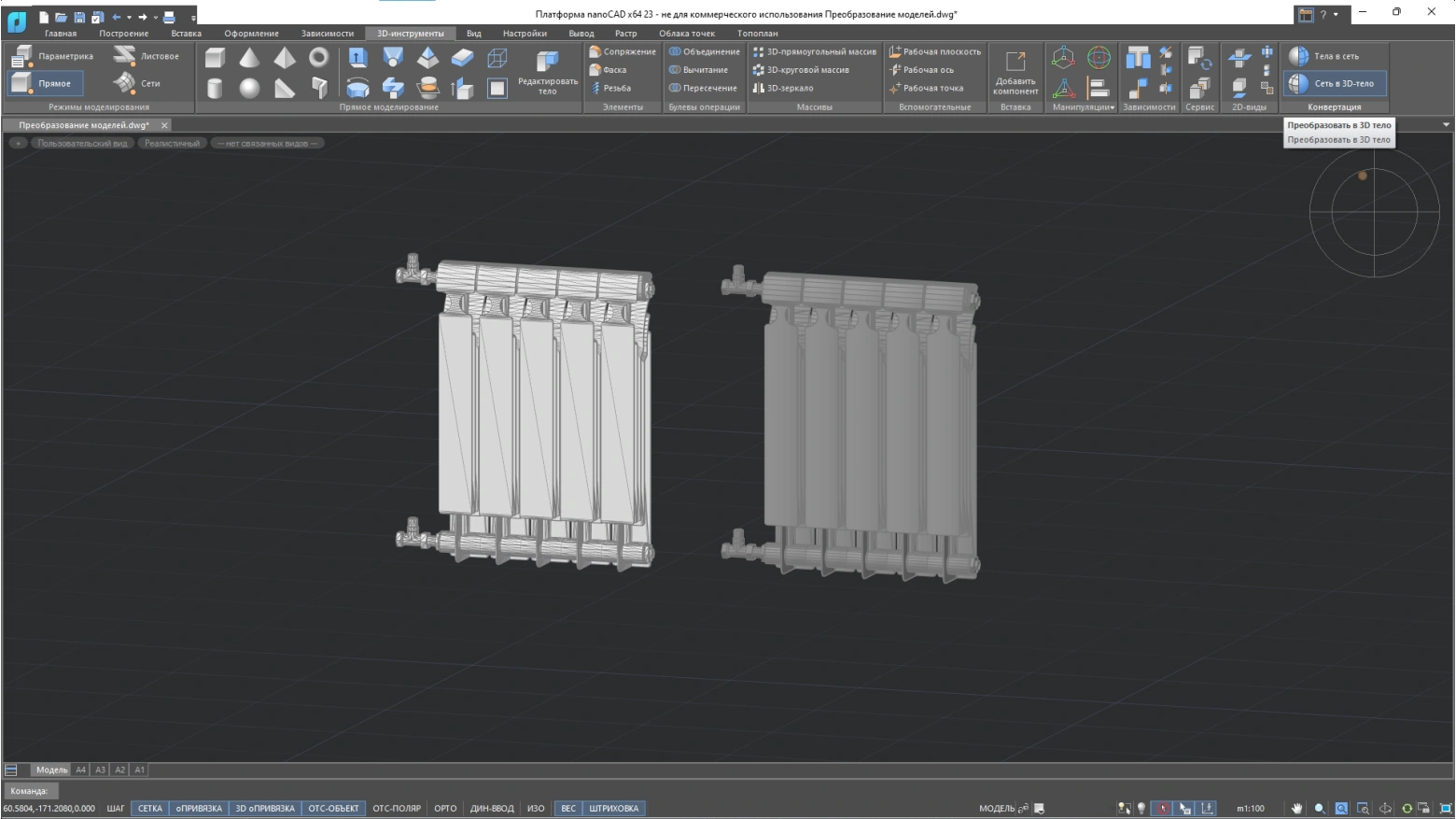

Преобразование моделей позволяет конвертировать 3D-данные в тела, параметрические тела или сети. Эта функция значительно расширяет область применения модуля «3D».

Инструмент, позволяющий совместить или выровнять выбранные элементы модели таким образом, чтобы они находились в нужном положении относительно друг друга.

Отслеживает изменения в 3D-модели и управляет ими. Сохраняет операции, позволяет вернуться к предыдущему состоянию модели и изменить выполненные действия. Делает более удобным процесс редактирования и добавления элементов, упрощает внесение изменений в детали и сборки, сохраняет варианты моделей.

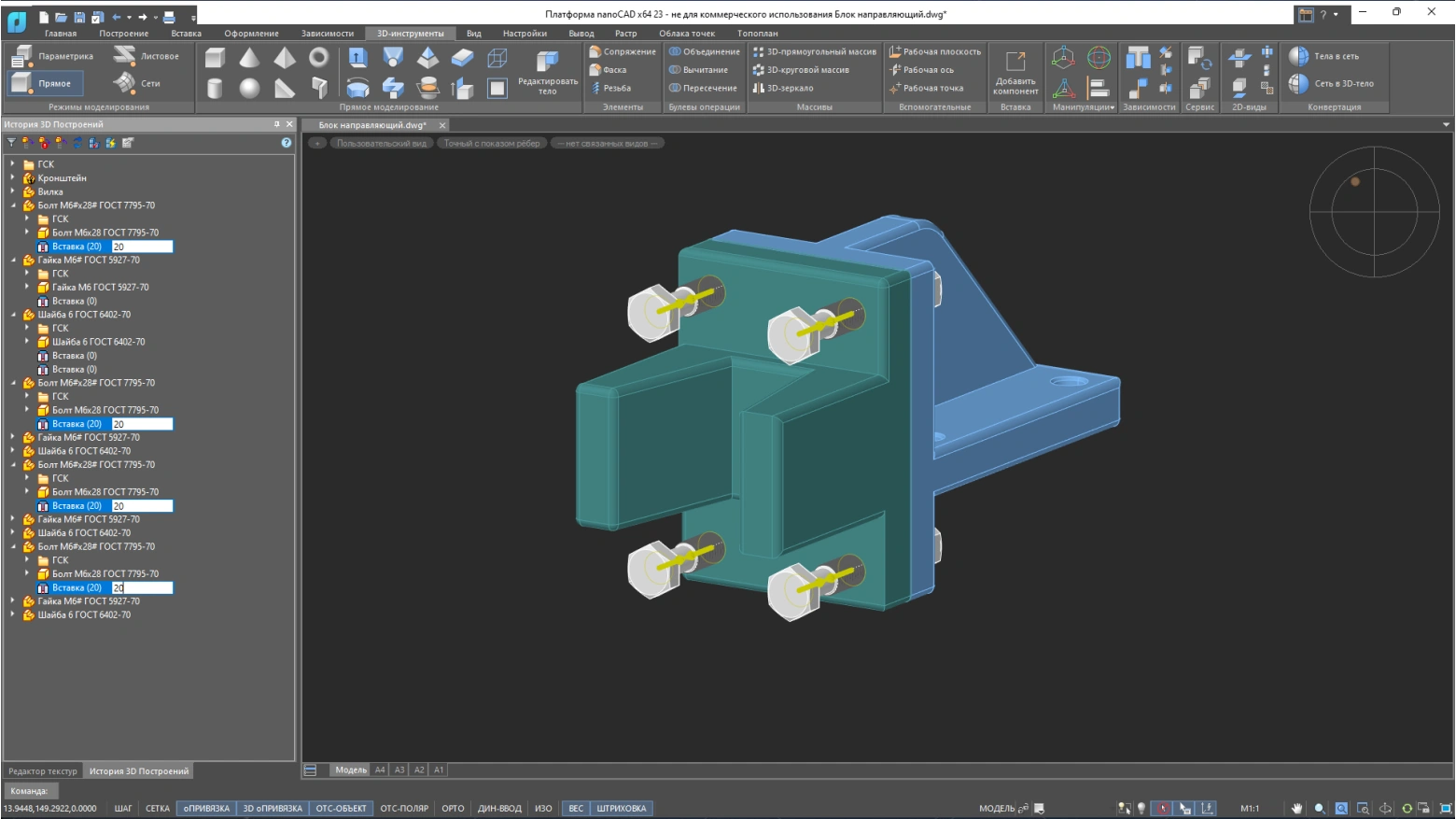

Инструмент, который позволяет не только создавать зависимую геометрию, но и собирать сложные сборки из отдельных компонентов, управляя параметрами разнесения. Поддерживается создание демонстрационных моделей, а также наглядных схем сборок изделий

Создание концептуальных проектов любой формы и сложности с возможностью визуализации проекта и составления рабочей документации непосредственно в Платформе nanoCAD.

Моделирование умных объектов с геометрическими и размерными зависимостями и с возможностью редактирования изделия посредством Менеджера параметров.

Возможность конвертации в наиболее распространенные 3D-форматы (С3D, IGS, SAT, STEP, STL, JT, WRL, X_B, X_T) позволяет обмениваться информацией с большинством САПР.

Удобство навигации при работе с 3D графикой в системе так же обеспечивают имеющиеся инструменты для ориентации трехмерной геометрии в пространстве: 3D-Перемещение, 3D-Поворот, 3D-выравнивание. Настройка позволяющая переключаться со свободной орбиты на ограниченную, предоставляет возможности комфортной работы с 3D объектами в любой сфере проектирования, как в строительстве, так и в машиностроении, а также в нефтегазовой отросли и других областях промышленного и гражданского проектирования.

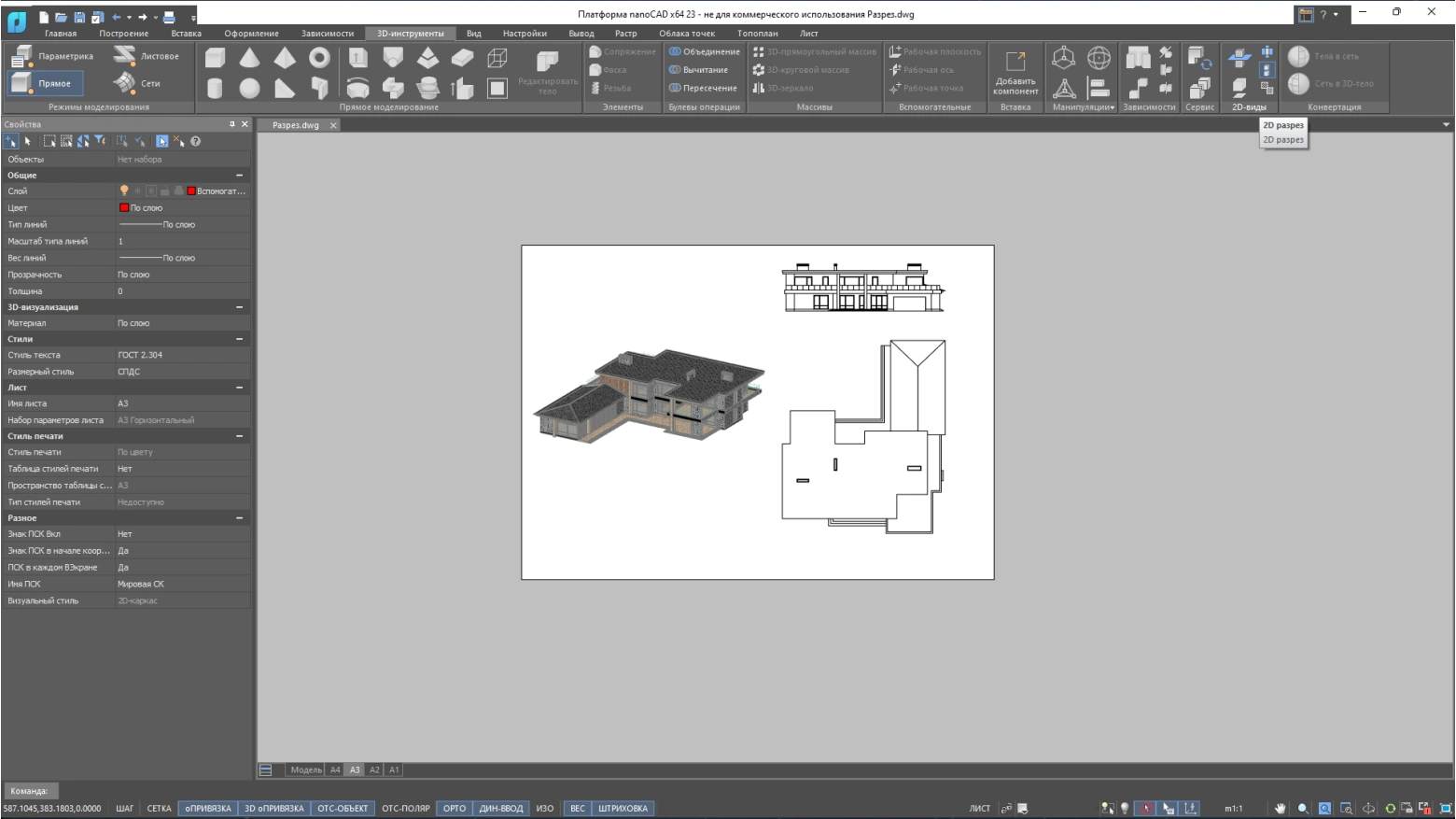

Инструменты для создания плоских видов на основе трехмерной геометрии позволяют обеспечивать неразрывную связь 3D модели с чертежом. Значительно сокращая время на оформление чертежей, а также внесение изменений в КД. Ассоциативность чертежа с трёхмерной моделью обеспечивает динамичность проектирования как на ранних этапах конструирования, так и при создании новых модификаций и исполнений изделий ранее спроектированных.
