nanoCAD Конструкции PS - приложение к Платформе nanoCAD, автоматизирующее разработку документации разделов КЖ и КЖИ при проектировании зданий и сооружений.

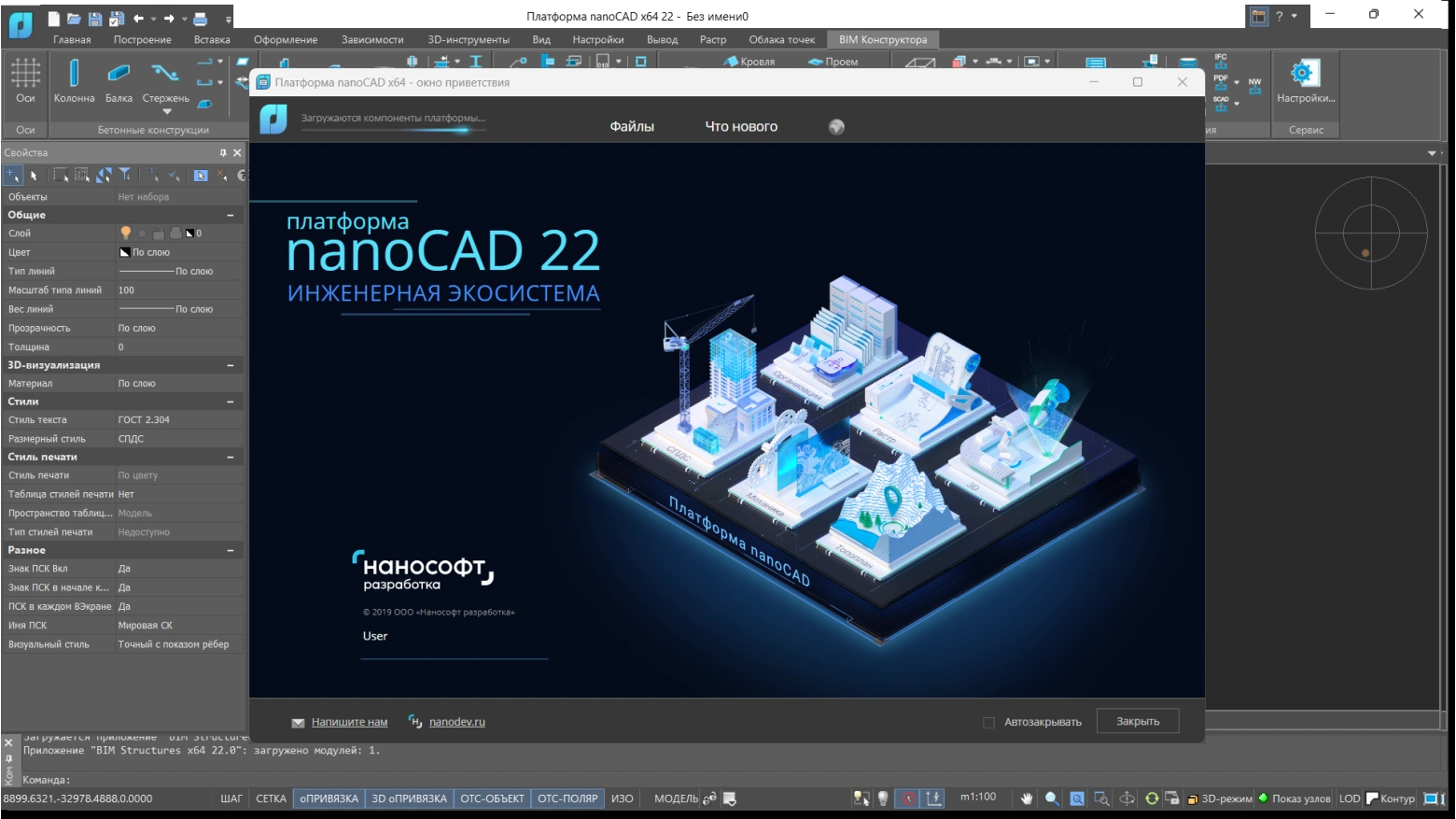

Продукт устанавливается на Платформу nanoCAD как специализированное решение. Это дает возможность использовать инструменты Платформы и функционал любого ее модуля: «СПДС», «3D», «Топоплан» и др.

nanoCAD Конструкции PS предназначен для:

  • Проектных организаций
  • Конструкторских бюро
  • Строительных компаний
  • Индивидуальных проектировщиков и конструкторов

Продукт значительно повышает эффективность работы специалистов, занимающихся проектированием железобетонных конструкций, обеспечивая высокое качество и скорость выполнения проектов.

Задачи

Автоматизация разработки документации конструктивных решений зданий и сооружений по разделам КЖ и КЖИ Автоматизация разработки документации конструктивных решений зданий и сооружений по разделам КЖ и КЖИ.
Ускорение процесса проектирования благодаря использованию информационно-параметрических 2D-элементов Ускорение процесса проектирования благодаря использованию информационно-параметрических 2D-элементов.
Быстрое получение необходимых спецификаций по предустановленным правилам с возможностью настройки силами пользователей Быстрое получение необходимых спецификаций по предустановленным правилам с возможностью настройки силами пользователей.

Возможности

Модуль «КЖ»

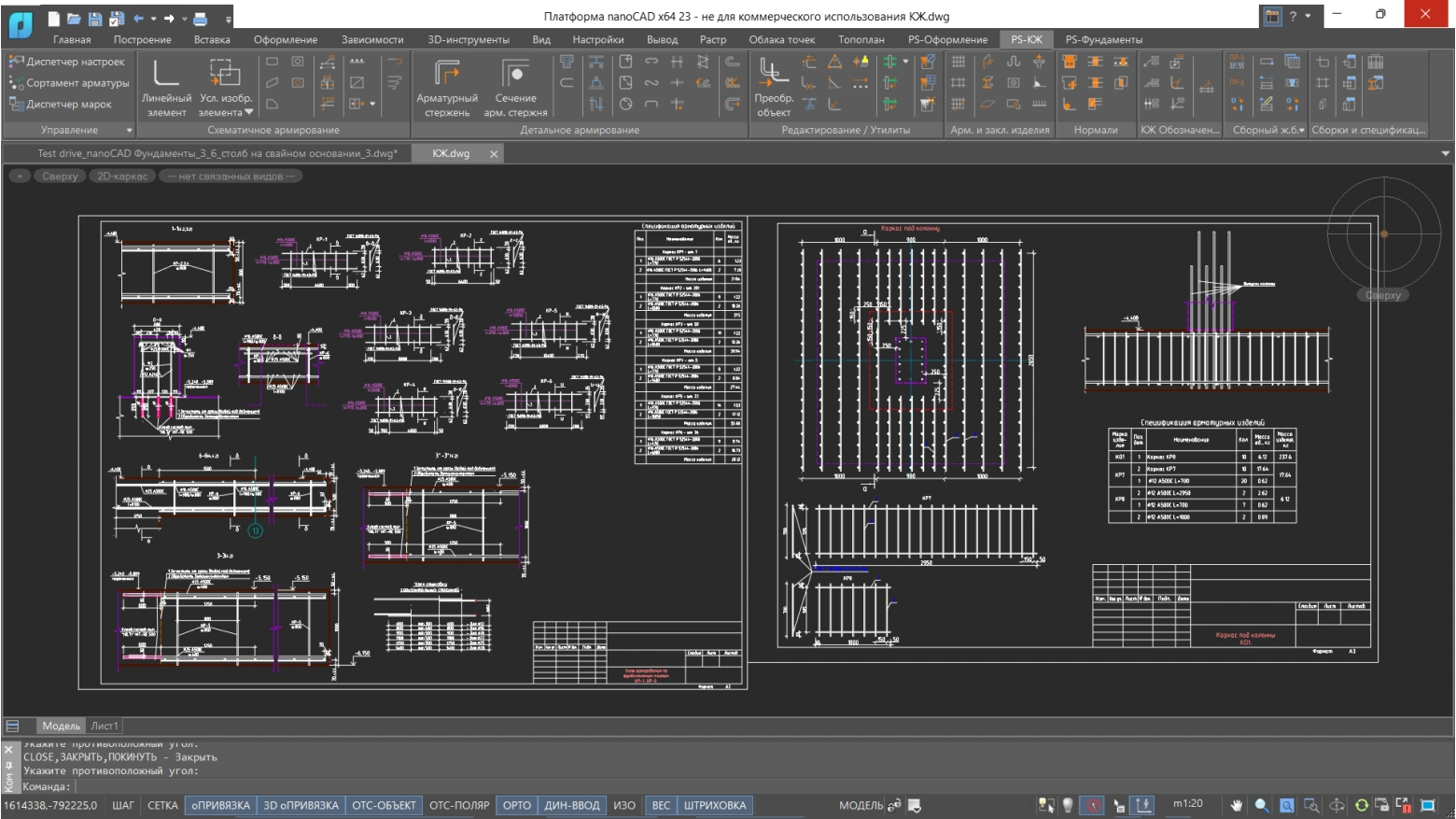

Подготовка рабочих чертежей марок КЖ и КЖИ в полном соответствии с российскими стандартами.

Модуль «Фундаменты»

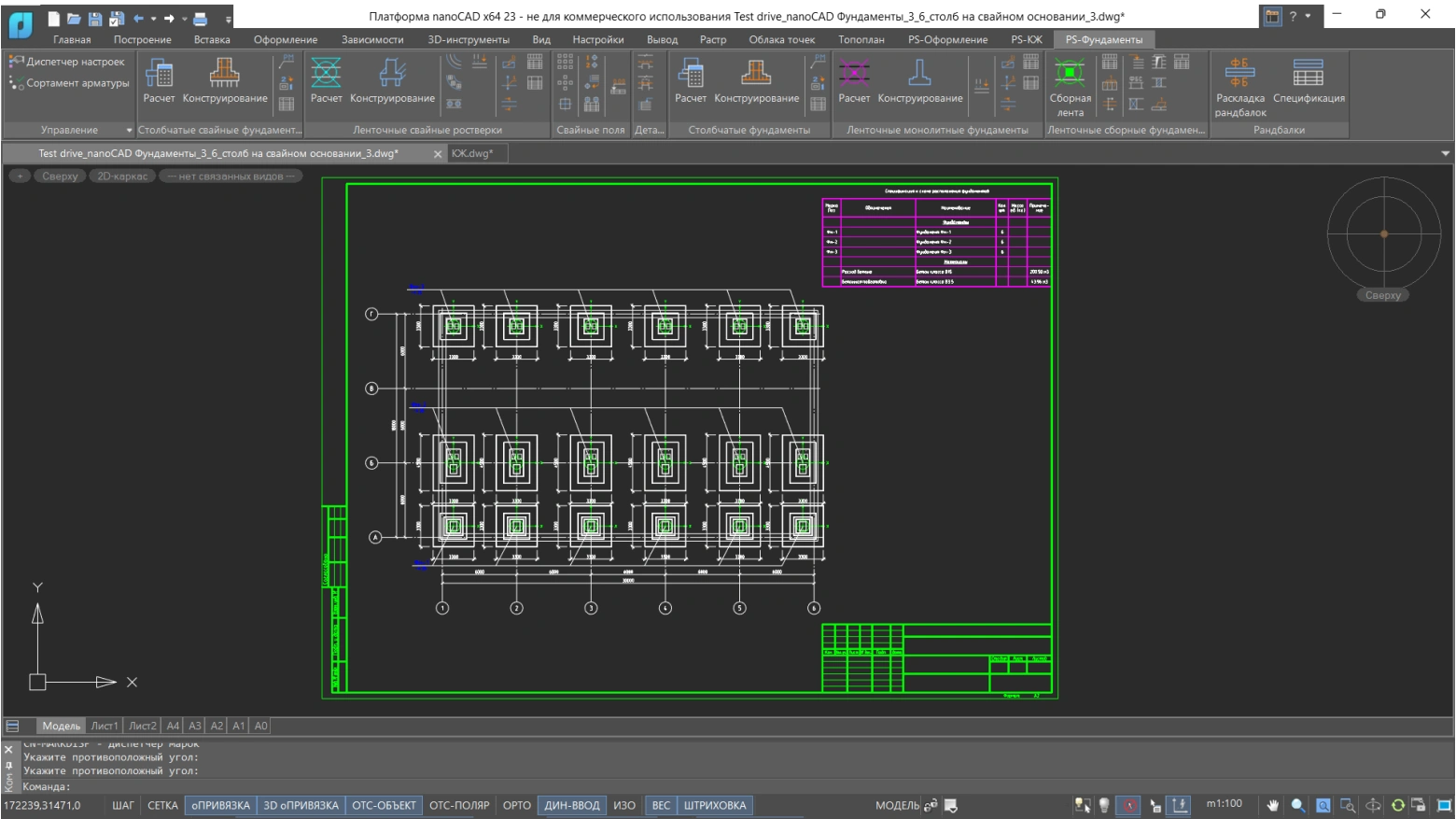

Подготовка схем расположения и чертежей столбчатых фундаментов на свайном и естественном основании.

Модуль «Оформление»

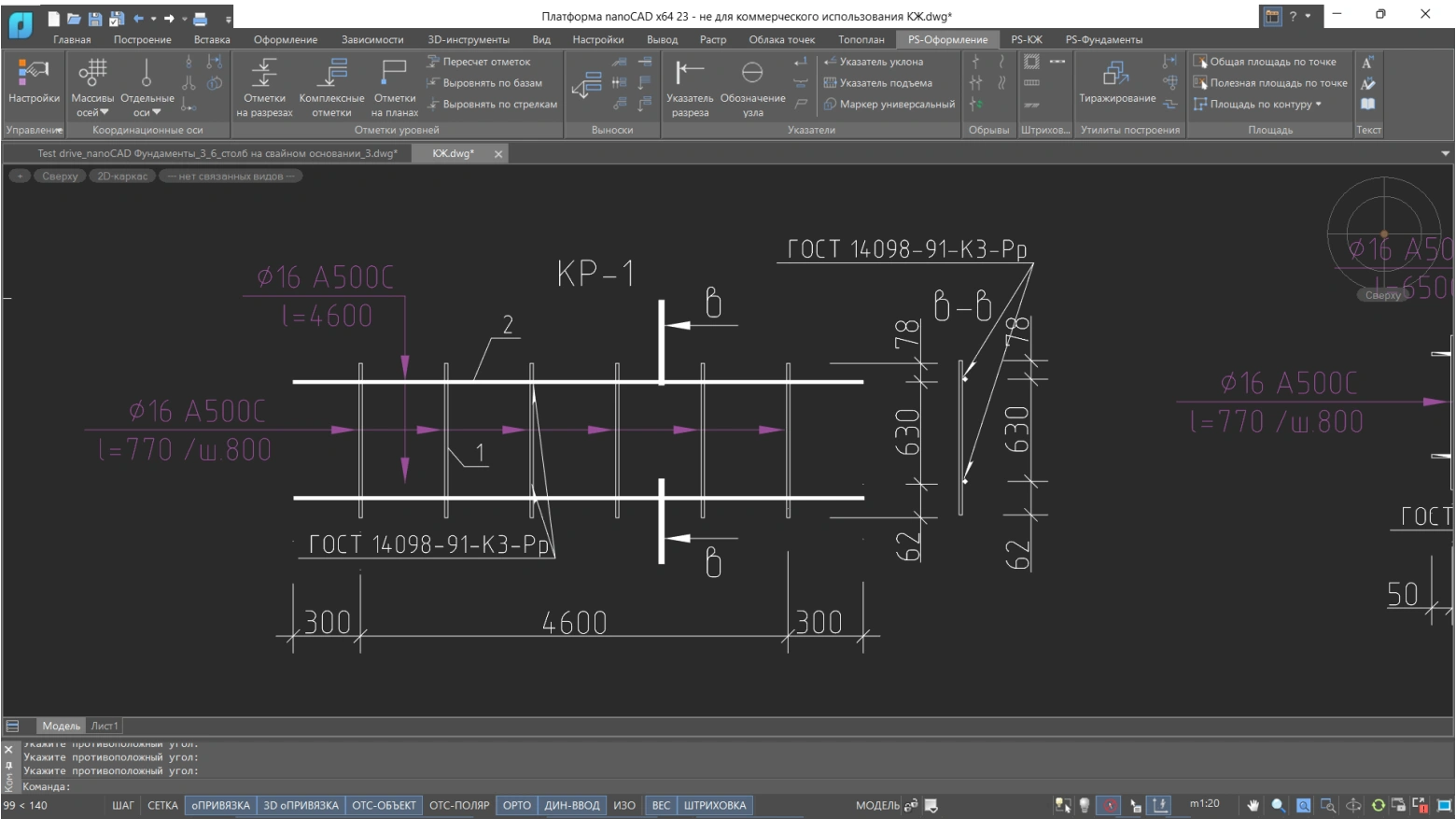

Расширенный набор инструментов оформления документации с учетом всех требований ГОСТ.

Поддержка *.dwg-формата

nanoCAD Конструкции PS – приложение на Платформе nanoCAD, что позволяет использовать все возможности Платформы для ускорения проектирования, импорта/экспорта данных.

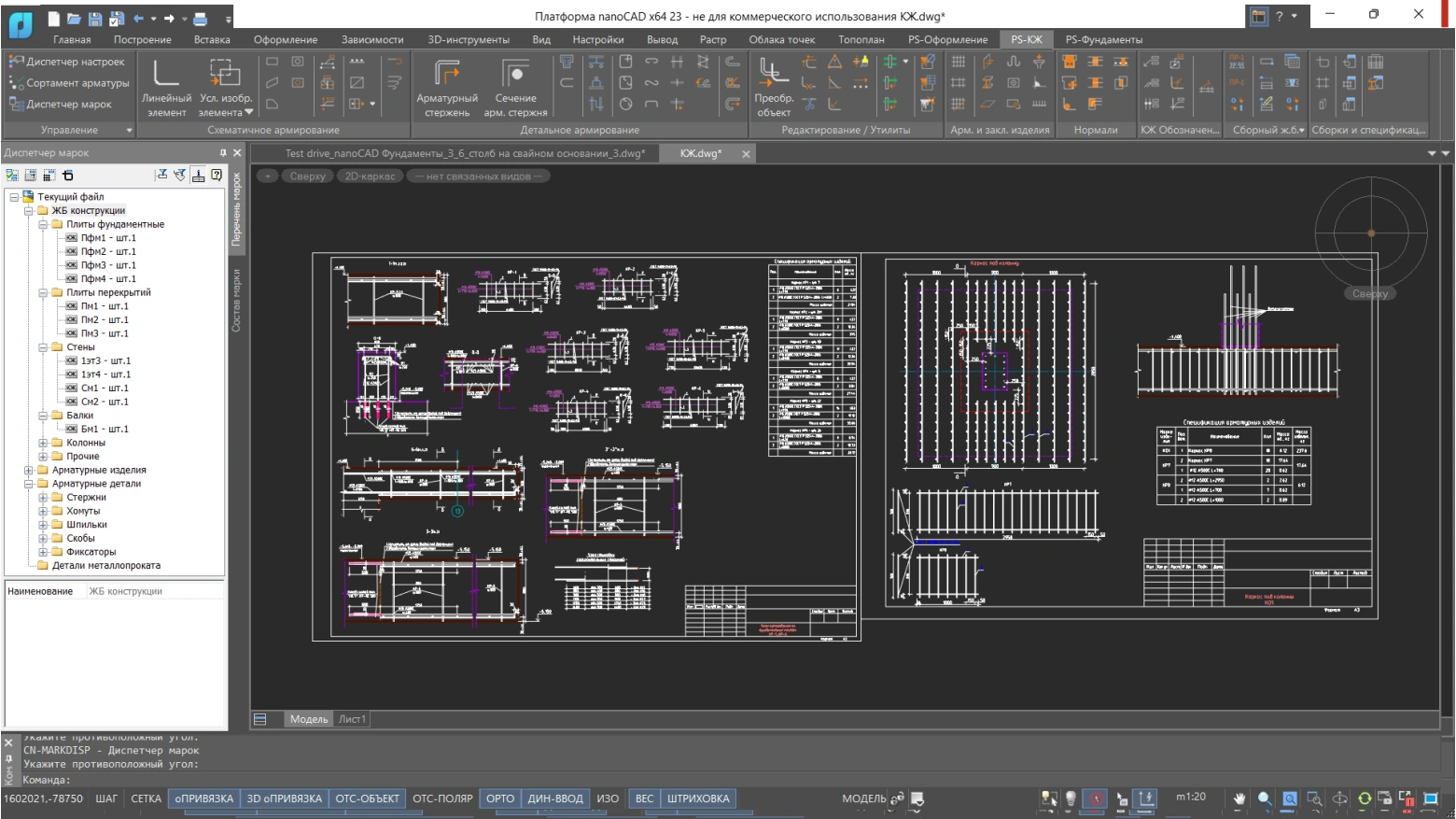

Использование Диспетчера марок

Позволяет контролировать элементы, входящие в конструкцию, предоставляет возможность быстро получить необходимые спецификации в соответствии с заданными настройками.

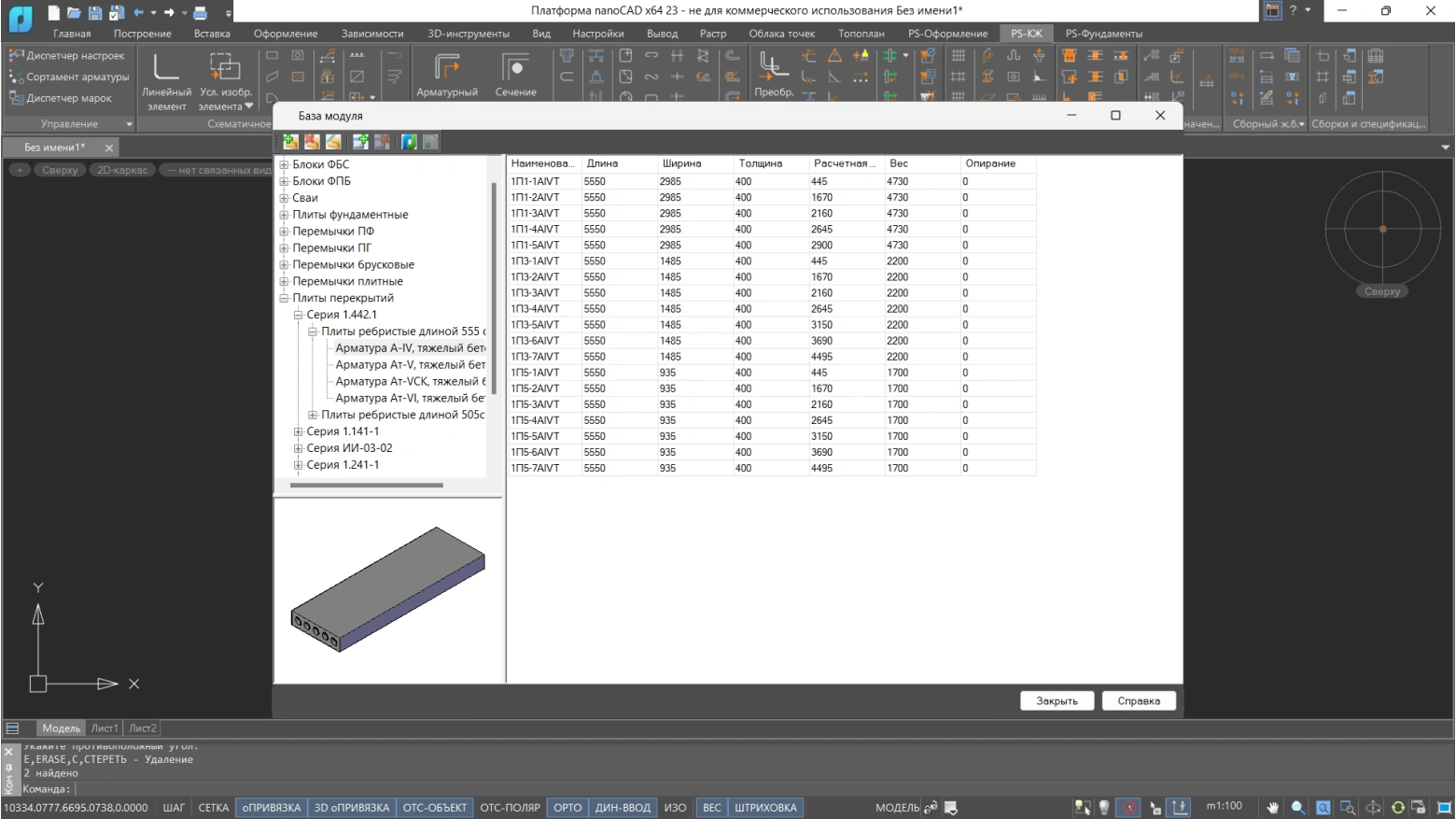

Библиотека типовых решений

Встроенная база сборно-железобетонных и арматурных элементов, открытая для редактирования и пополнения.

Ускорение разработки документации за счет автоматизации

В основу приложения положена концепция использования информационно-параметрических 2D-элементов. Такие элементы содержат всю необходимую информацию как для формирования спецификаций, так и для графического представления на чертеже. Параметризация объектов позволяет формировать требуемое графическое представление только за счет изменения их свойств. Это обеспечивает значительное (до 30%) ускорение …

Конфигурации

Преимущества

Библиотека типовых решений
Библиотека типовых решений

Встроенная база сборно-железобетонных и арматурных элементов, открытая для редактирования и пополнения.

Возможность гибкой настройки вывода данных
Возможность гибкой настройки вывода данных

Настройка создания документации по стандартам любого предприятия.

Снижение вероятности ошибок
Снижение вероятности ошибок

Оперативный контроль качества проекта и сокращение времени разработки до 30 % за счет применения информационно- параметрических 2D-элементов.

Ускорение разработки проектных документов благодаря автоматизации
Ускорение разработки проектных документов благодаря автоматизации

Быстрое создание спецификаций по данным, заложенным в объектах чертежа. Меньший объем трудозатрат на выполнение рутинных операций при создании графической составляющей проекта.

Новые возможности

Оптимизация инструментов и прочие исправления

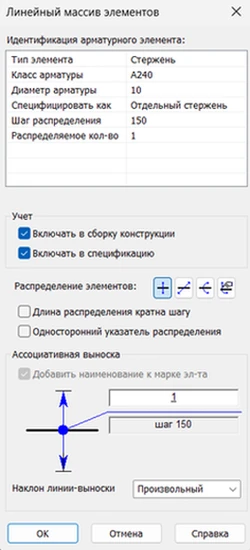

  • Расширена функциональность команд копирования и создания условных обозначений окончаний для работы с линейными массивами и массивами на участке;
  • Упрощена работа с участками армирования через создание всех участков как произвольной формы;
  • Оптимизировано сохранение информации о взаимном перекрытии детальных стержней при создании условных изображений;
  • Добавлена возможность выноса обозначения зоны распределения за границы участка для массивов фонового армирования;
  • Исправлено некорректное сопоставление диаметров устаревших классов арматуры при конвертации в класс А500С по ГОСТ 34028-2016;
  • Устранена ошибка создания стержней с диаметром гибочной оправки меньше допустимого при повторных операциях;
  • Исключены аварийные завершения программы после последовательных операций изменения количества конструкций.

Панель «Свойства»

  • Выведены параметры «Тип хомута» и «Замкнутый» для хомутов;
  • Введено разделение длины детальных стержней на специфицируемую и фактическую.

Пользовательский интерфейс

  • Упрощен процесс формирования ведомости деталей благодаря внедрению функций группового выбора и выделения всех элементов;
  • Добавлена функция указания количества фиксаторов в окне их создания.

Шаблоны эскизов для особых типов деталей

Внедрены шаблоны эскизов для генерации ведомости деталей, обеспечивающие корректное отображение особых типов (фиксаторы-лягушки, спирали, строповочные петли) и доступные для редактирования пользователем.

Инструмент «Хомут»

  • Добавлена возможность управлять длиной и углами загиба крюков для объектов типа «Хомут» с учетом включения, отключения и изменения длины перепусков;
  • Реализован режим автоматической установки углов загиба крюков «Параллельно по биссектрисе», обеспечивающий их ориентацию внутрь сечения конструктивного элемента в соответствии с требованиями проектирования для сейсмических районов.

Системные требования

Графическая платформа

  • Платформа nanoCAD

Процессор

  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

  • Минимальные требования: 4 Гб
  • Рекомендуемые требования: 16 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD

Разрешение экрана

  • Стандартные мониторы: 1920 x 1080
  • Мониторы с высоким разрешением: до 3840 x 2160 (поддерживается в ОС Windows 10,11)

Сеть

  • На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP

Операционная система

  • Microsoft® Windows® 11
  • Microsoft® Windows® 10 (64-бит)
  • Microsoft Windows 8 (64-бит)

Для инсталляции программы требуется статус Администратора

Примечание

  • При работе с большими наборами данных, облаками точек и при 3D-моделировании рекомендуется использовать 64-разрядные операционные системы

Модули

Модуль «КЖ»

Модуль «КЖ»

Подготовка рабочих чертежей марок КЖ и КЖИ в полном соответствии с российскими стандартами.

Модуль «Фундаменты»

Модуль «Фундаменты»

Подготовка схем расположения и чертежей столбчатых фундаментов на свайном и естественном основании.

Модуль «Оформление»

Модуль «Оформление»

Расширенный набор инструментов оформления документации с учетом всех требований ГОСТ.
