nanoCAD BIM Электро

от 58 000 ₽

Программа позволяет проектировать и моделировать системы силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.

Функционал программы позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом nanoCAD BIM Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.

Наличие собственного графического ядра делает nanoCAD BIM Электро независимым от других графических систем, а поддержка форматов DWG и IFC гарантирует беспрепятственный обмен информацией со смежниками и заказчиками.

Нанософт

Российский разработчик инженерного программного обеспечения: технологий автоматизированного проектирования (САПР/CAD), информационного моделирования (ТИМ/BIM) и сопровождения объектов промышленного и гражданского строительства (ПГС) на всех этапах жизненного цикла, а также сквозной цифровизации всех процессов в производстве. Основанная в 1989 году, компания занимается разработкой и внедрением программного обеспечения, включая такие инструменты, как nanoCAD, иные инструменты САПР и инновационные решения для проектирования, редактирования и моделирования. nanoCAD – это мощная платформа, обладающая обширными функциональными возможностями, предназначенная для создания чертежей, 2D и 3D моделирования. Приложение пользуется большой популярностью среди инженеров, архитекторов и проектировщиков. Компания постоянно развивается, стремясь предложить инновационные решения и инструменты, которые удовлетворяют потребности специалистов в области инженерии и дизайна. Нанософт активно работает над созданием новых технологий, чтобы обеспечить эффективные инструменты для профессионалов, работающих в разнообразных сферах проектирования и моделирования.

Проектирование силового электрооборудования, внутреннего и наружного электроосвещения.
Автоматическая и ручная расстановка светильников.
Автоматическое проведение электро- и светотехнических расчетов.
Автоматическая трассировка кабелей по кабельным трассам.
Автоматизированная раскладка кабелей по объемам внутри конструкций.
Автоматическая маркировка оборудования, формирование выносок и сечений.
Автоматическая расстановка разветвительных коробок.
Автоматические проверки модели на корректность ее построения.
Автоматическое формирование отчетных документов.

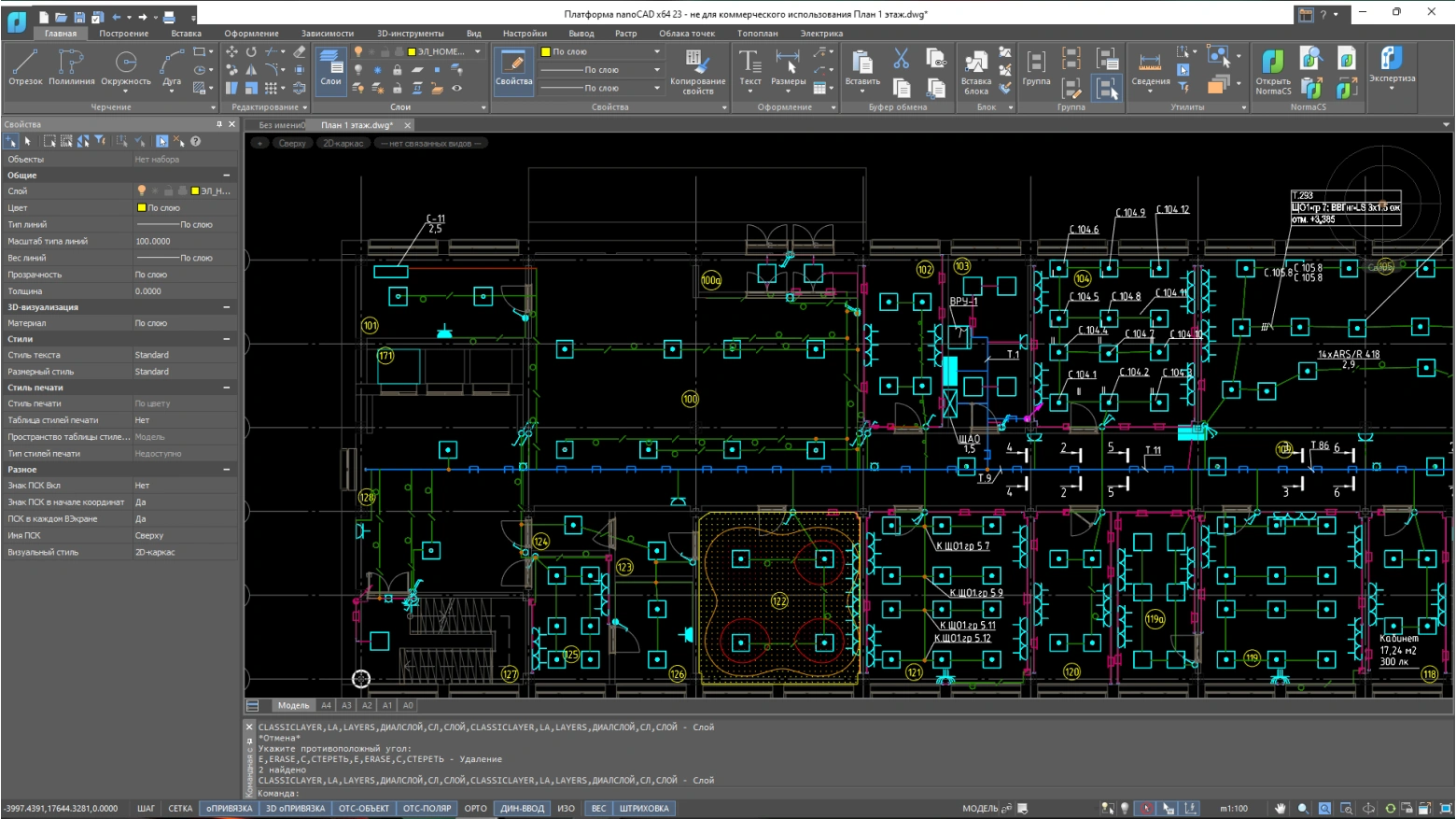

Расстановка оборудования и прокладка кабельных трасс;
Формирование информационной модели (BIM).

Поддержка формата *.dwg

nanoCAD BIM Электро – приложение на Платформе nanoCAD, что позволяет использовать все возможности платформы для ускорения проектирования, а также для импорта/экспорта данных.

Автоматизация рутинных процессов

Функционал программы предоставляет возможность сосредоточиться на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы. nanoCAD BIM Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.

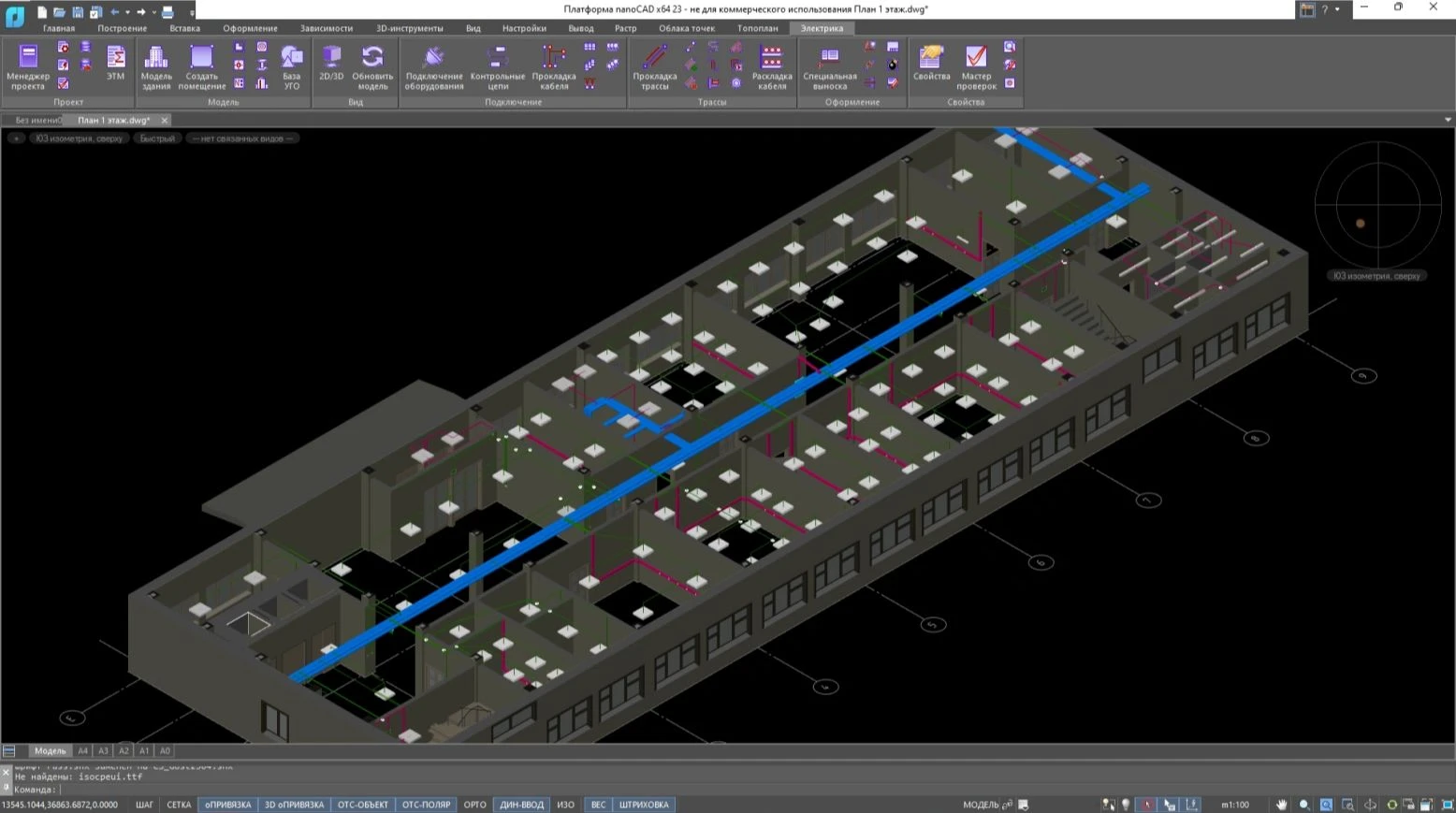

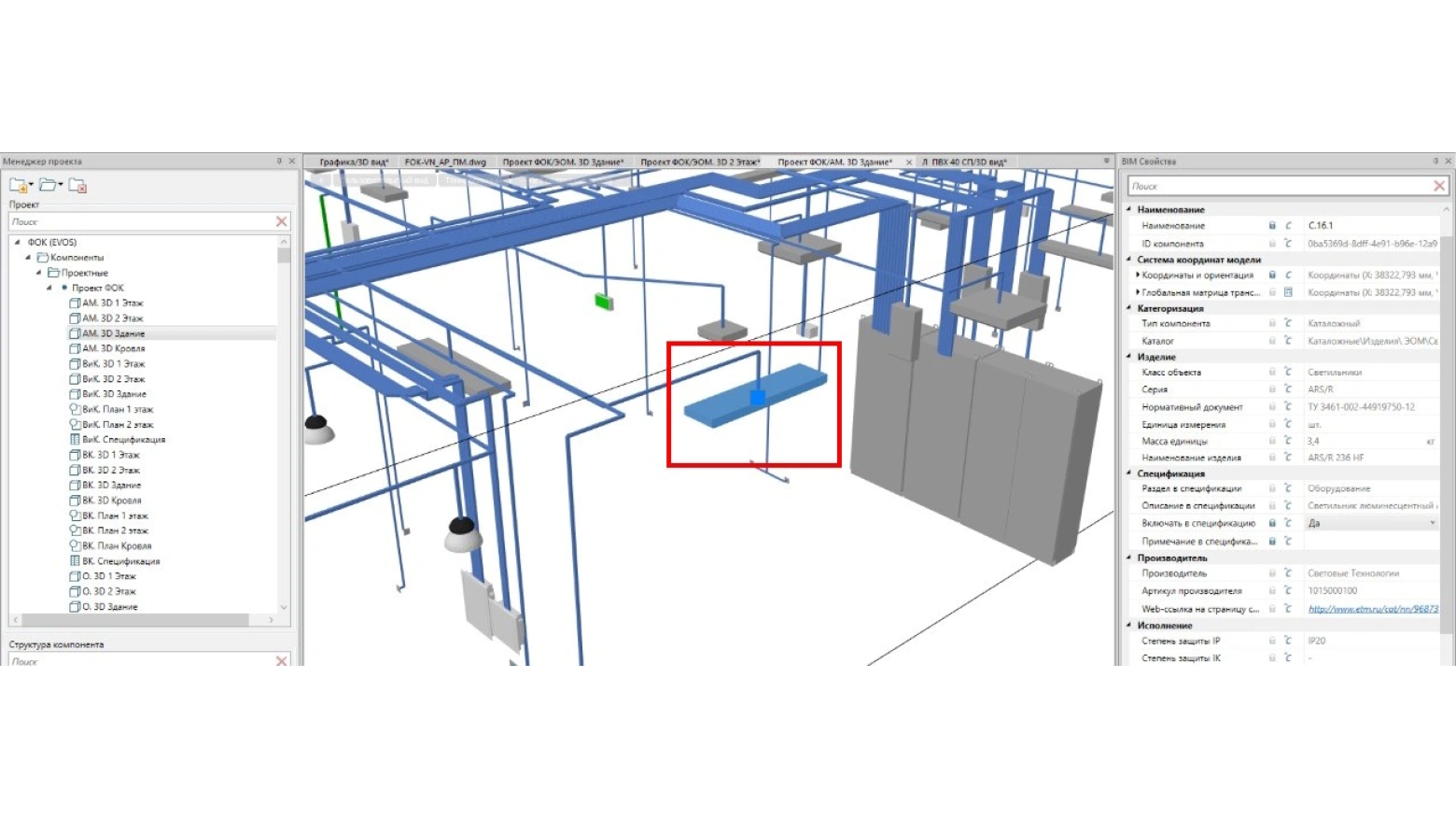

Информационное моделирование

Информационная модель проектируемой электрической системы обеспечивает взаимодействие оборудования, считывая связанную информацию и оперируя актуальными данными. При этом пользователь остается в привычной САПР-среде.

Готовые базы оборудования

Все лидеры свето- и электротехнического рынка уже создали базы своего оборудования в формате nanoCAD BIM Электро. Базы открыты для редактирования и пополнения, а их количество постоянно увеличивается.

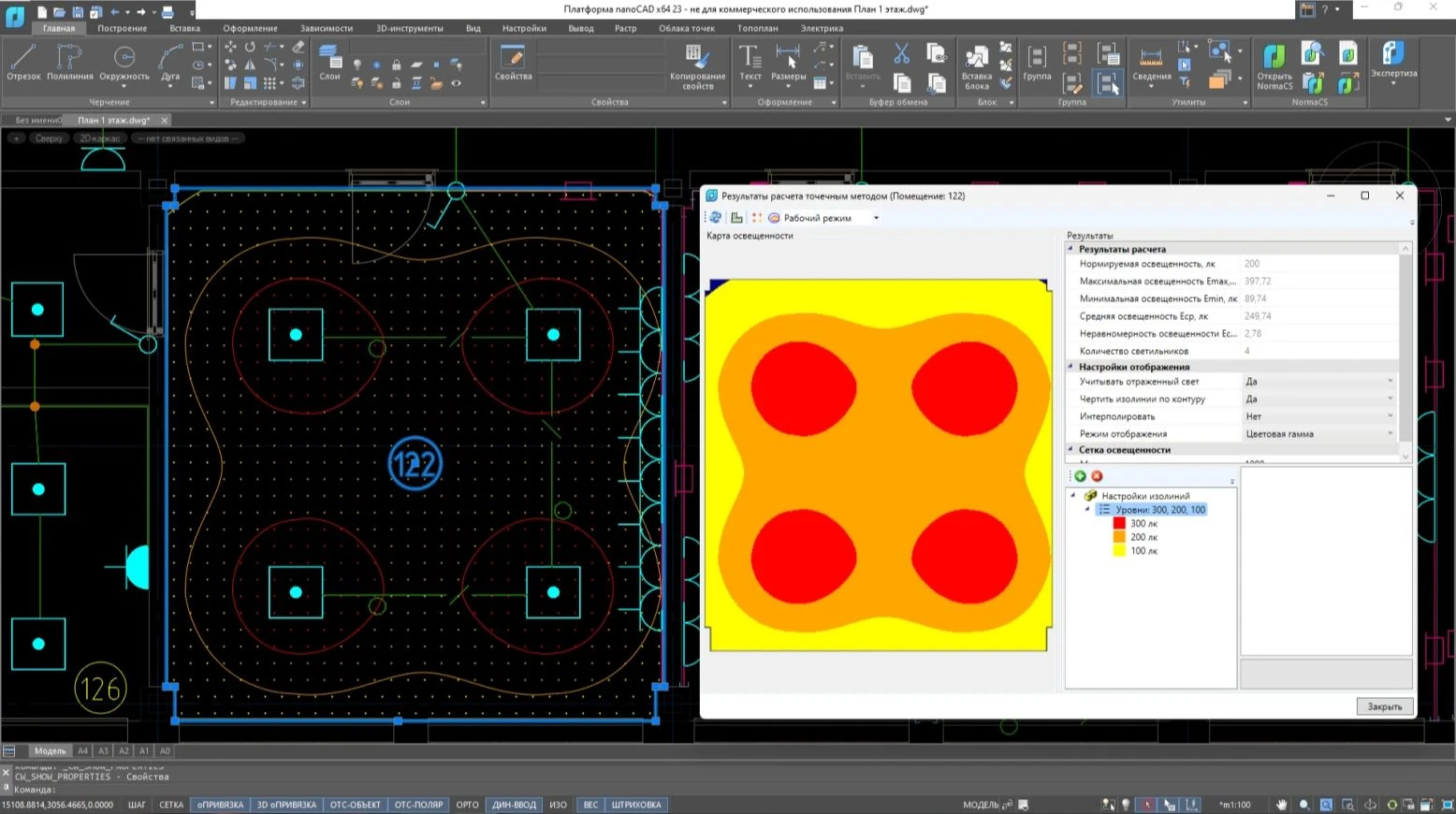

Светотехнические расчеты

Поддерживаются два известных метода расчета освещенности: точечный метод и метод коэффициента использования.

Электротехнические расчеты

Расчет электрических нагрузок по методикам РТМ 36.18.32.4-92, СП 256.1325800.2016, ТЭП
Расчет токов одно-, двух- и трехфазного короткого замыкания по методикам ГОСТ 28249- 93, «Петля фаза-ноль»
Расчет кабеля на невозгорание согласно Циркуляру № Ц-02-98 (Э)
Расчет токов утечки через изоляцию согласно ПУЭ-7, п. 7.1.83
Расчет падения напряжения

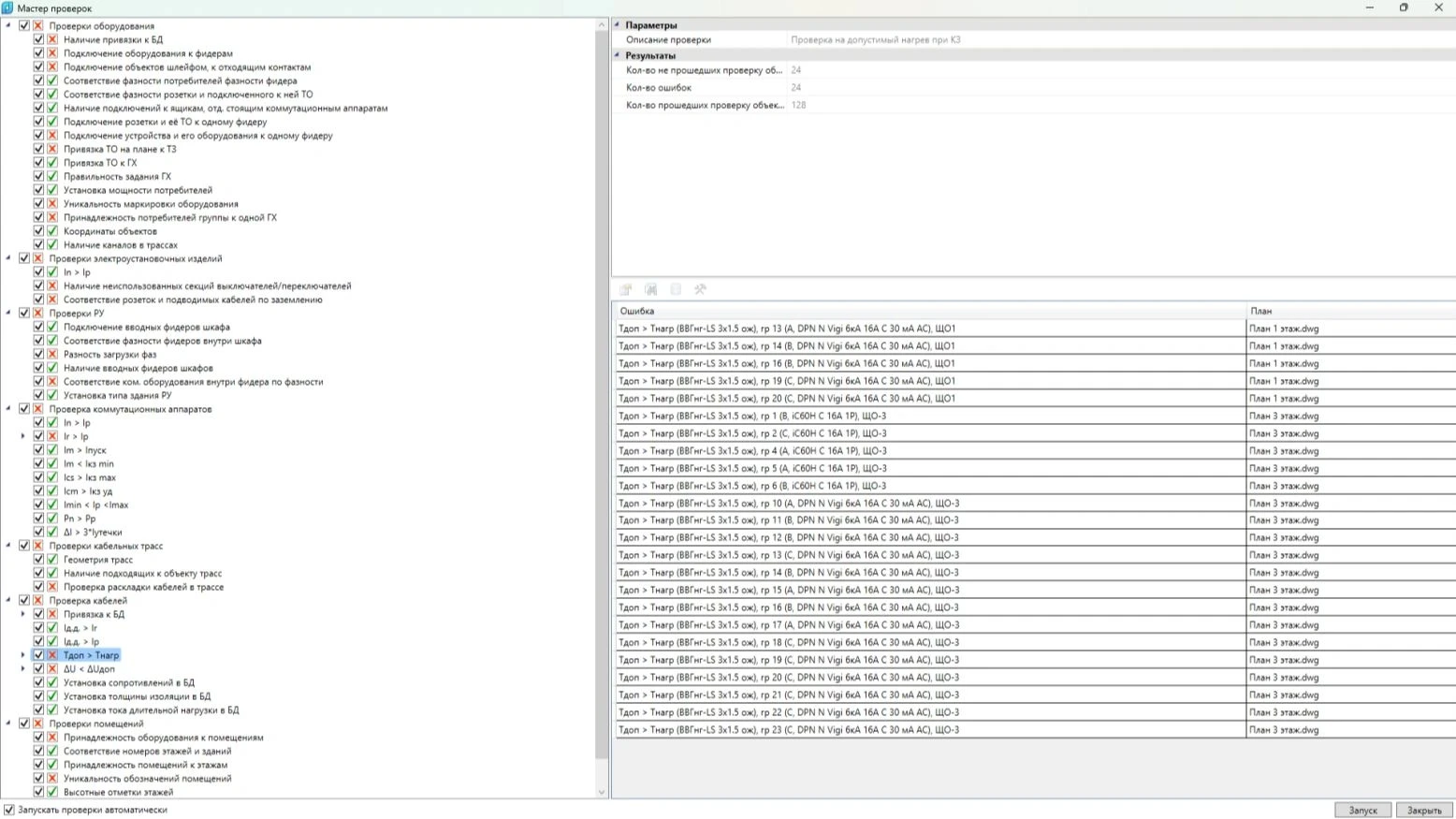

Проверка модели

Широкий перечень проверок, на соответствие условиям которых контролируется каждый элемент модели. Обнаруженные ошибки подсвечиваются красным цветом. Надежные инструменты контроля позволяют не просто сформировать информационную модель электрической системы, а сделать это качественно.

Интеграция со сторонними САПР/BIM-решениями

Поддержка экспорта/импорта в форматы *.dwg, *.ifc, *.RBIM, CADLib позволяет легко встраивать информационную модель систем электроснабжения, выполненную в nanoCAD BIM Электро, в сводную модель проектируемого объекта, реализованную на любой САПР/BIM-платформе.

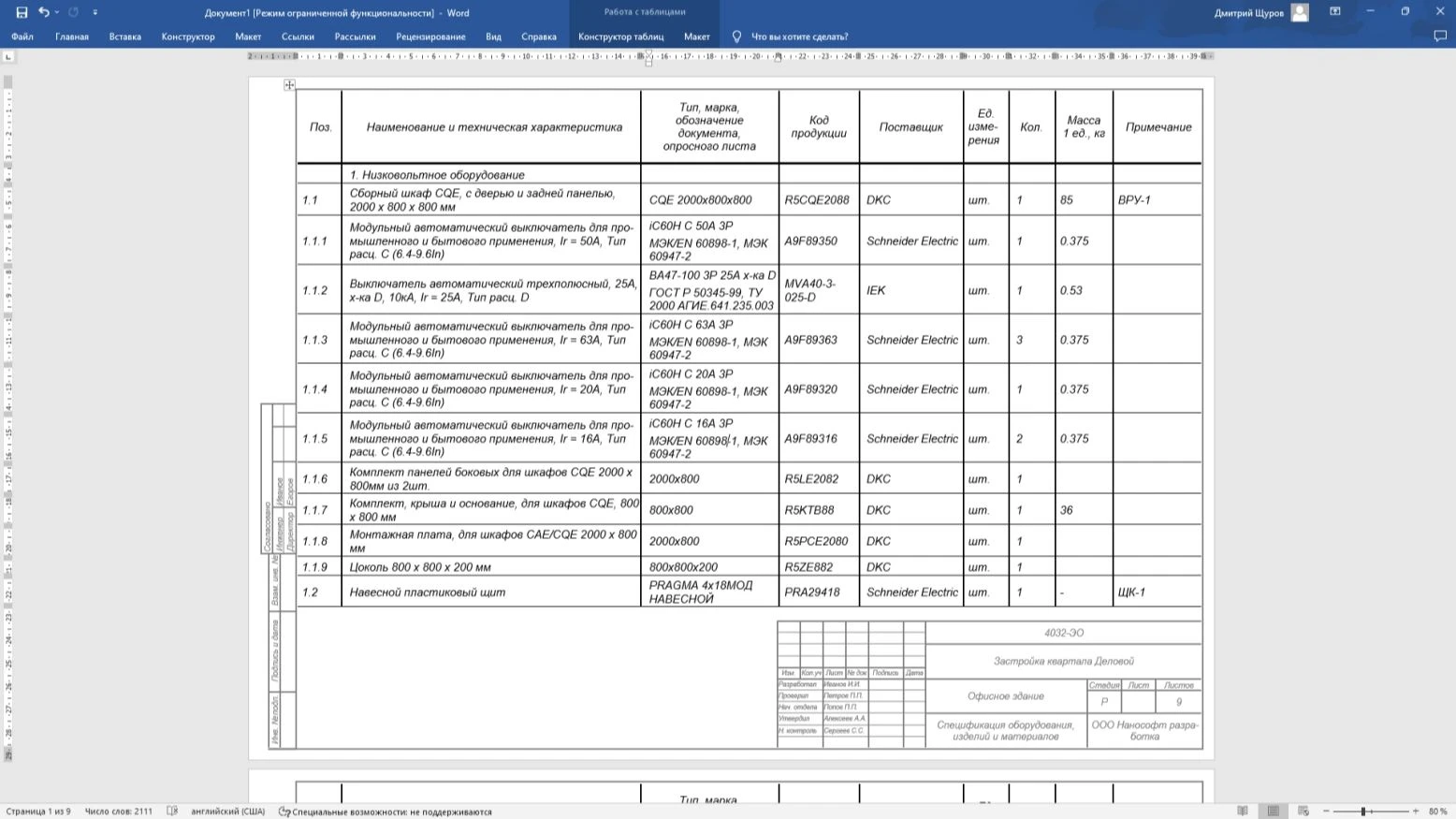

Документирование

Формирование широкого спектра проектных документов (планы расположения оборудования и прокладки кабельных трасс; однолинейные схемы щитов; кабельный журнал; спецификация оборудования, изделий и материалов; различные расчетные ведомости).

Информационное моделирование вместо черчения

Инженерные расчеты по российским стандартам

Расчеты электрических нагрузок (по методам СП 256.1325800.2016, ТЭП, РТМ 36.18.32.4-92), потерь напряжения, токов утечки, токов короткого замыкания (по методам ГОСТ 28249-93 и «Петля фаза-ноль»). Автоматическая проверка на соответствие расчетным режимам.

Автоматическое формирование отчетных документов

Формирование широкого спектра проектных документов (планы расположения оборудования и прокладки кабельных трасс, однолинейные схемы щитов, кабельный журнал, спецификация и т.д.).

Выгрузка модели в IFC

Поддержка экспорта в обменные файлы стандарта IFC позволяет легко встраивать информационную модель систем электроснабжения, выполненную в nanoCAD BIM Электро, в сводную модель проектируемого объекта, реализованную на любой BIM-платформе.

Поддержка новейшей версии Платформы nanoCAD

nanoCAD BIM Электро 24.0 устанавливается на Платформу nanoCAD версии 24.0.

Новый инструмент в окне База данных оборудования

В окне База данных оборудования реализован инструмент поиска элементов по базе.

Улучшение в базе прототипов помещений

Актуализирована и значительно расширена база прототипов помещений.

Изменение в окне Прокладка кабелей/проводов

В окне Прокладка кабелей/проводов выполняется сортировка щитов, как в окне Электротехническая модель. Также в этом окне теперь сохраняется состояние дерева.

Новая возможность при прокладке кабеля

Реализована возможность установить запрет на прокладку кабеля по выбранному участку трассы. Этот механизм необходим, если нужно автоматически проложить кабель не по кратчайшему пути. В процессе прокладки кабелей запрещенные участки трасс подсвечиваются красным цветом.

Новая опция в окне Электротехническая модель

В окне Электротехническая модель появилась возможность фильтровать распределительные устройства по зданиям и этажам. Также можно управлять видимостью каждого распределительного устройства отдельно.

Новый параметр

В модуль формирования однолинейной схемы щита добавлен параметр Время срабатывания э/м расцепителя автомата, с. Имя параметра – .

Отображение типа кабеля

Дерево, представленное в окне Электротехническая модель, дополнительно к маркировке отображает тип кабеля.

Изменение в команде Показать на плане

Если после фокусировки экрана на элементе плана нажать клавишу Enter, выполнение команды завершается, а элемент выделяется. Далее можно приступать к работе с этим элементом.

Специальные выноски

Добавлена возможность создавать специальные выноски к изолиниям.

Устранены мелкие недостатки

Исправлены недостатки, собранные online-системой регистрации ошибок.

Актуальная графическая платформа

nanoCAD BIM Электро 22 устанавливается на Платформу nanoCAD версии 22.

Дополнительная нагрузка на щитах

В версии 22 появилась возможность задавать на распределительном устройстве дополнительную электрическую нагрузку при расчете по методике РТМ 36.18.32.4-92.

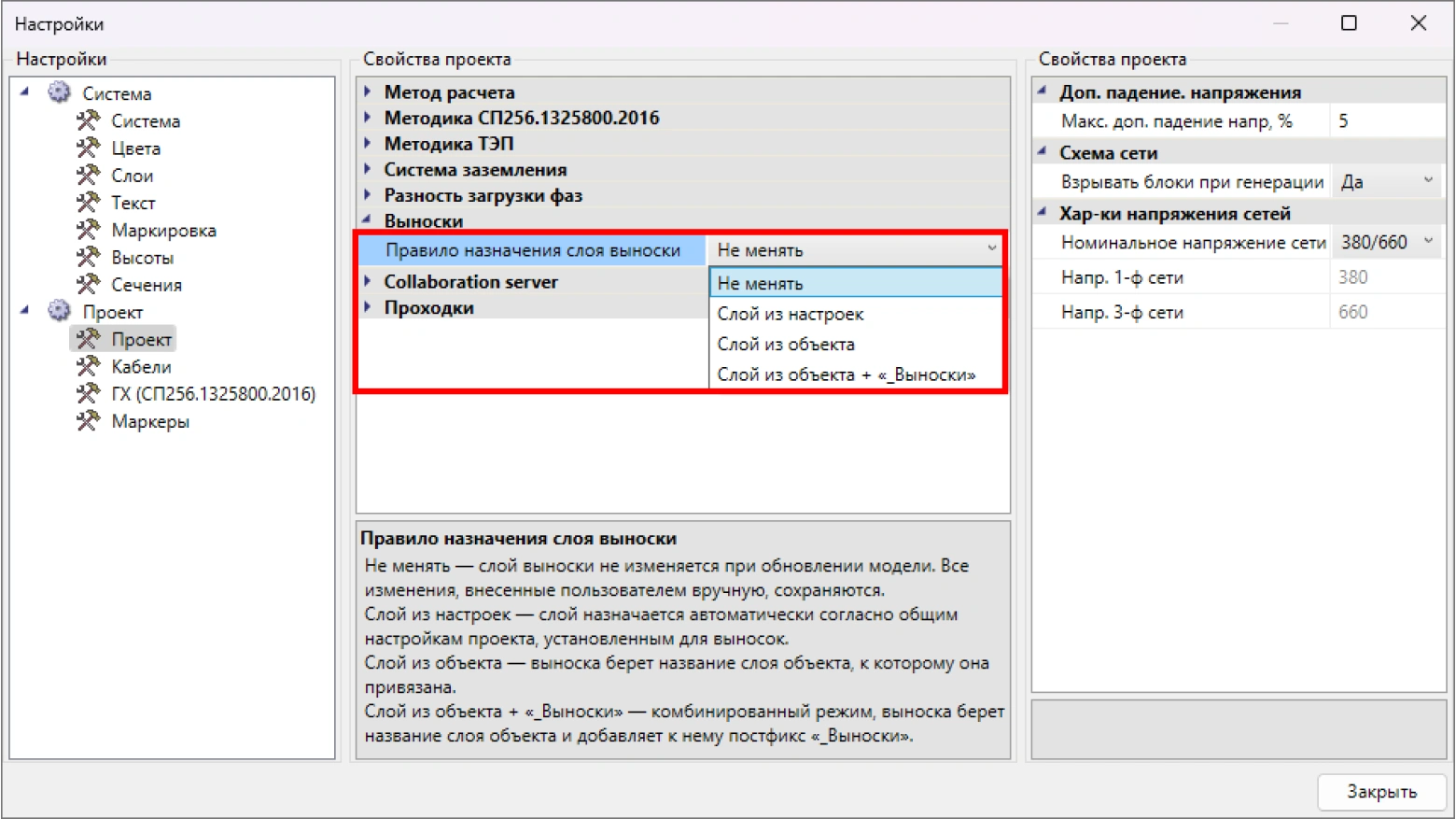

Выносные линии

Номер этажа и помещения в однолинейной схеме

Исправлена ошибка, при которой в однолинейную схему для распределительных устройств не выводились номер этажа и номер помещения.

Операционная система

Microsoft® Windows® 11
Microsoft® Windows® 10 (64-бит)
Microsoft® Windows® 8 (64-бит)

Для инсталляции программы необходимы права доступа администратора.

Графическая платформа

Платформа nanoCAD 24

Минимальные системные требования

Процессор с тактовой частотой 2 ГГц
Оперативная память – 4 Гб
Свободное дисковое пространство – 10 Гб
Разрешение экрана – 1280х1024
Видеоадаптер с объемом видеопамяти 1 Гб и с OpenGL/DirectX-совместимой аппаратной 3D-акселерацией
USB-порт (при установке программы с соответствующего носителя)
Мышь или другие устройства указания
На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP

Рекомендуемые системные требования

64-битный процессор с тактовой частотой 3 ГГц и выше
Оперативная память – 16 Гб и более
Свободное дисковое пространство – 150 Гб и более
Разрешение экрана – 1920х1080
Дискретная видеокарта с объемом видеопамяти 2 Гб и с OpenGL/DirectX-совместимой аппаратной 3D-акселерацией
USB-порт (при установке программы с соответствующего носителя)
Мышь или другие устройства указания
На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP

Дополнительное программное обеспечение

Microsoft Office 2003, 2007, 2010, 2013 или 2016
OpenOffice.org 4.x
Обозреватель Интернет
