nanoCAD Конструкторский BIM предназначен для проектирования металлических и бетонных конструкций зданий/сооружений на принципах информационного моделирования (Building Information Modeling).

Концепция продукта проста: конструктор создает трехмерную информационную модель с помощью интеллектуальных инструментов, задающих типовые конструкции здания, и готовых параметризованных объектов из базы данных. Все элементы модели обладают поведением и логикой взаимодействия друг с другом, которая определяется их классом, значениями параметров и даже расчетами формул. При этом вся документация (чертежи, спецификации, отчеты) автоматизировано формируется из модели, базируется на формате *.dwg и заточена под оформление по отечественным стандартам проектирования. Такой подход позволяет повысить качество проекта, а также автоматизировать процесс согласования с заказчиками и смежными специалистами благодаря более наглядному представлению и более глубокой проработке проектных решений по сравнению с классическими методами проектирования. Кроме того, принципы информационного моделирования открывают перспективы тесного сотрудничества проектных и строительных организаций, ускоряя взаимодействие, согласование изменений и повышая качество создаваемых объектов.

Немаловажным преимуществом нового продукта является то, что он базируется на САПР-платформе nanoCAD Plus версии 11 – самой современной версии универсальной российской системы автоматизированного проектирования, работающей с самым популярным в строительной отрасли форматом *.dwg. Таким образом, применяя nanoCAD Конструкторский BIM, проектировщики получают сразу два мощных решения: инструмент классического черчения, поддерживающий все предыдущие наработки (*.dwg-документы, библиотеки блоков, типовые решения и т.д.), и инструмент современного проектирования, реализующий методы информационного моделирования (BIM). Это позволяет организациям осуществлять плавный переход от черчения к моделированию – контролируемый и не связанный с риском срыва сроков проектирования. А благодаря тому что nanoCAD Конструкторский BIM создан в России, можно в постоянном контакте с разработчиками настраивать решение как под требования отечественных норм и стандартов, так и под интеграцию с наиболее популярными сторонними программами, используемыми в нашей стране.

Новый уровень проектирования

1. Моделирование вместо черчения

С помощью понятных и простых в использовании инструментов, таких как балка и колонна, металлическая пластина и стержень армирования, сварное и болтовое соединение, пользователи создают в nanoCAD Конструкторский BIM строение, состоящее как из железобетонных, так и из металлических элементов. Формируется не просто трехмерная визуализационная модель – максимально подробно и детально прорабатывается конструкция здания, находятся оригинальные решения, имитируется процесс монтажа, а в итоге появляется более качественный и проработанный проект.

2. Библиотека типовых решений

Помимо стандартных элементов конструкций (балки, колонны, пластины, соединения и т.д.) программа предоставляет пользователям пополняемую библиотеку типовых решений: узлы металлоконструкций, фундаментные блоки, элементы мебели, проемы, панели и т.д. Это не просто позволяет быстрее создавать типизированные сооружения, но и открывает возможность привязываться к технологиям производства, ускоряя и автоматизируя процесс проектирования.

3. Наполнение объектов информацией

Ядро программного продукта nanoCAD Конструкторский BIM позволяет наполнить элементы и модель практически любой информацией (материал, профиль, геометрические характеристики, ссылки на нормативную документацию и производителя и т.д.). Более того, пользователям предоставлена возможность создавать собственные параметры, которые могут либо задаваться путем ввода информации, либо вычисляться по формулам. Эти параметры затем привязываются к элементам модели, наполняя вашу модель информацией. Вы можете, например, создать список этапов строительства, определить даты поставки/монтажа и внести эту информацию в свою модель.

4. Специфицирование из центральной модели

Вся информация, внесенная в модель, может быть представлена в динамически обновляемой табличной форме. В начальном варианте эта форма представления модели может использоваться для контроля над параметрами, осуществляя регламентированный доступ к редактированию полей элементов модели. А в окончательном варианте возможны сложные вычисляемые табличные формы, оформленные в соответствии с ГОСТ.

5. Документирование из центральной модели

Любую часть большой модели объекта можно охватить видовым кубом и сгенерировать стандартные 2D-проекции: поэтажные планы, разрезы, фасады, узлы и т.д. Применяя либо автоматизированные инструменты, либо ручные методы оформления, пользователи могут довести виды до рабочих чертежей, передаваемых на стройку.

6. Работа в среде *.dwg

nanoCAD Конструкторский BIM базируется на платформе nanoCADPlus. А это значит, что вы изначально работаете в привычной *.dwg-подобной среде, используя ваши предыдущие наработки: чертежи, библиотеки типовых узлов и решений, эскизы и т.п. Все это позволяет переходить к информационному моделированию постепенно, развивая и оттачивая свои методы работы, совершая эволюционный, а не революционный путь развития.

7. Интеграция через обмен информацией

Все данные, заложенные в модель nanoCAD Конструкторский BIM, открыты для анализа и передачи в сторонние приложения. Сразу из коробки вы получаете возможность сохранять ваши модели в форматах Navisworks, SCAD, ЛИРА, ЛИРА-САПР, 3DPDF. Через формат IFC легко наладить взаимодействие с архитектурными решениями типа ARCHICAD, RengaArchitecture, Revit, а также посредством технологии OpenBIMинтегрироваться с любыми другими решениями (например, nanoCAD Инженерный BIM, комплексом Allplan, сметными программами и системами управления).

8. Прямая поддержка среды CADLib от CSoftDevelopment

nanoCAD Конструкторский BIM имеет возможность напрямую взаимодействовать с технологической средой комплекса ModelStudioCSот компании CSoftDevelopment. Просто подключитесь к совместному проекту и обменивайтесь данными с технологами и инженерами других специальностей через сводную модель CADLib. Это позволяет не только совместно работать над одним проектом, но и выходить на проекты больших размерностей, распределяя задачи по коллегам-конструкторам либо смежникам – ведь в основу проекта будут положены масштабируемая база данных и открытая информация.

9. Развитие под требования российского рынка

Программный продукт nanoCAD Конструкторский BIM разрабатывается в России под требования российских стандартов и практик, обеспечивая развитие информационных технологий. Мы открыты к сотрудничеству, интеграции и взаимодействию.

Скачайте оценочную версию, попробуйте наше решение в работе и свяжитесь с нами, чтобы обсудить направления развития нового российского программного продукта для инженеров-конструкторов.

Конструкции железобетонные

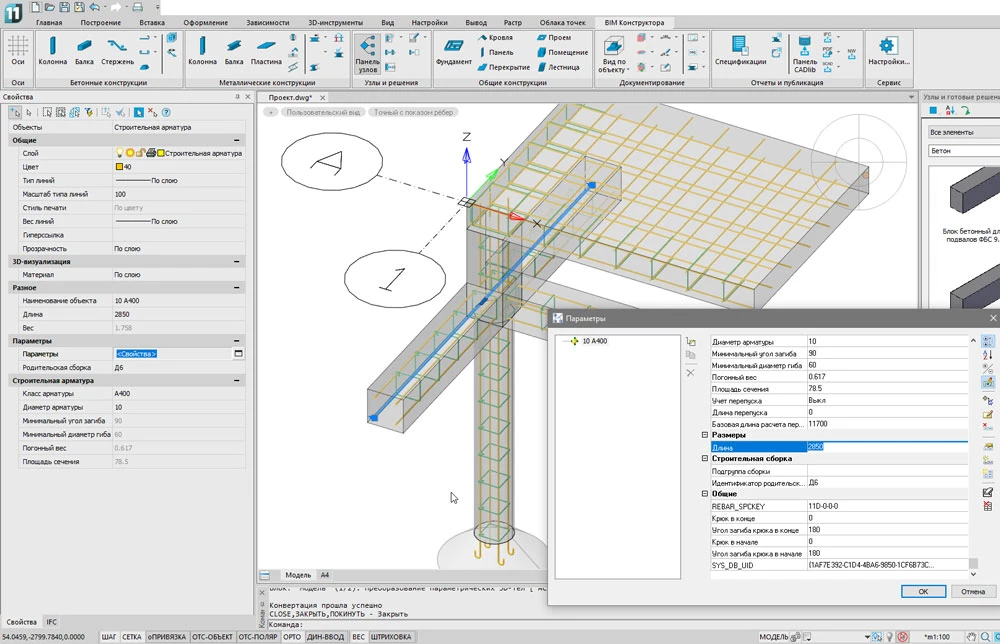

В nanoCAD Конструкторский BIM вы сможете создать железобетонные колонны и балки, наполнить их армирующими стержнями, учитывая защитный слой бетона, и обвязать прямоугольными или кольцевыми хомутами, а также шпильками и скобами. Прочее оборудование для проектирования железобетона можно найти в библиотеке типовых конструкций либо сформировать с помощью инструментов трехмерного моделирования.

Конструкции металлические

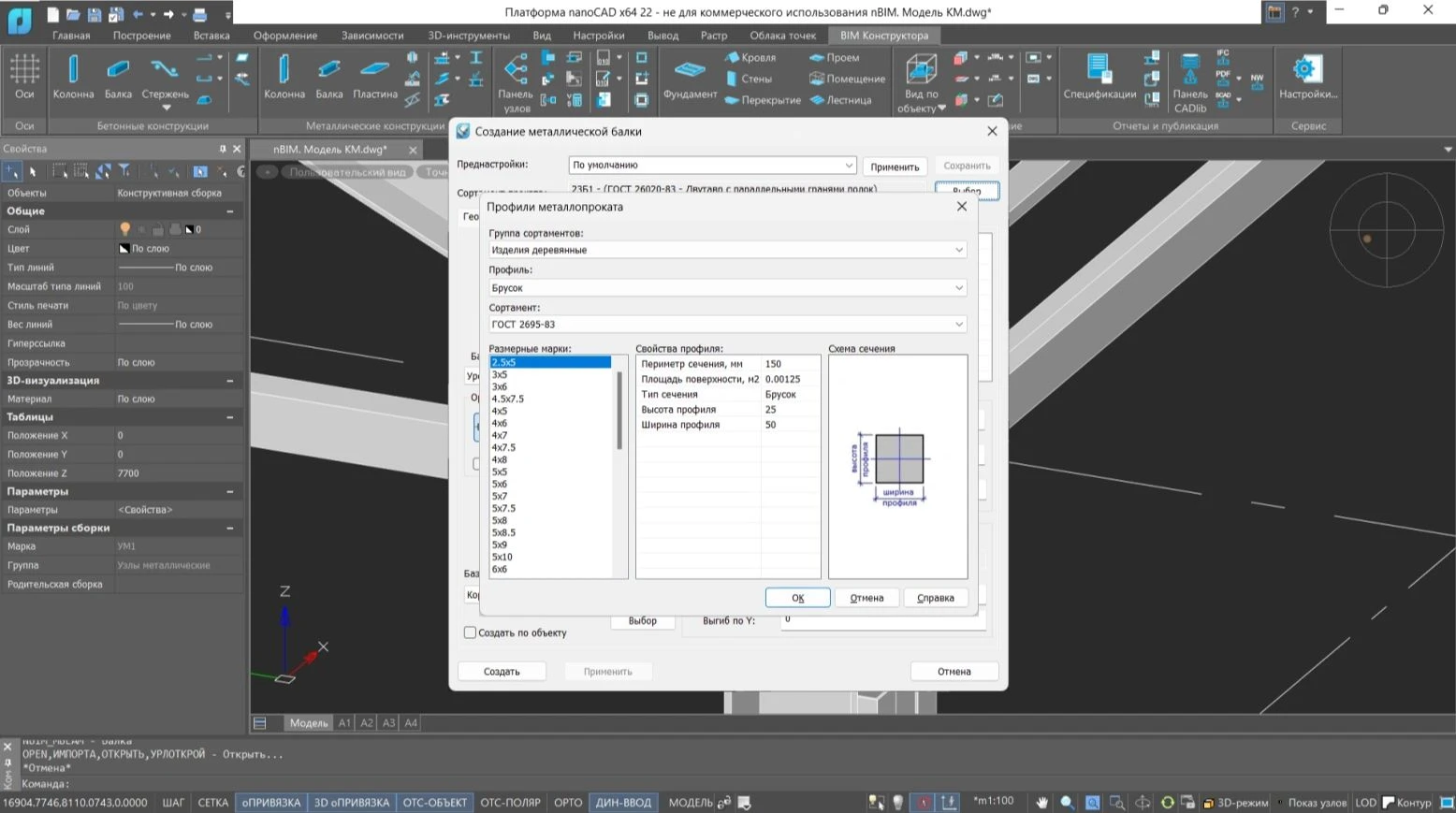

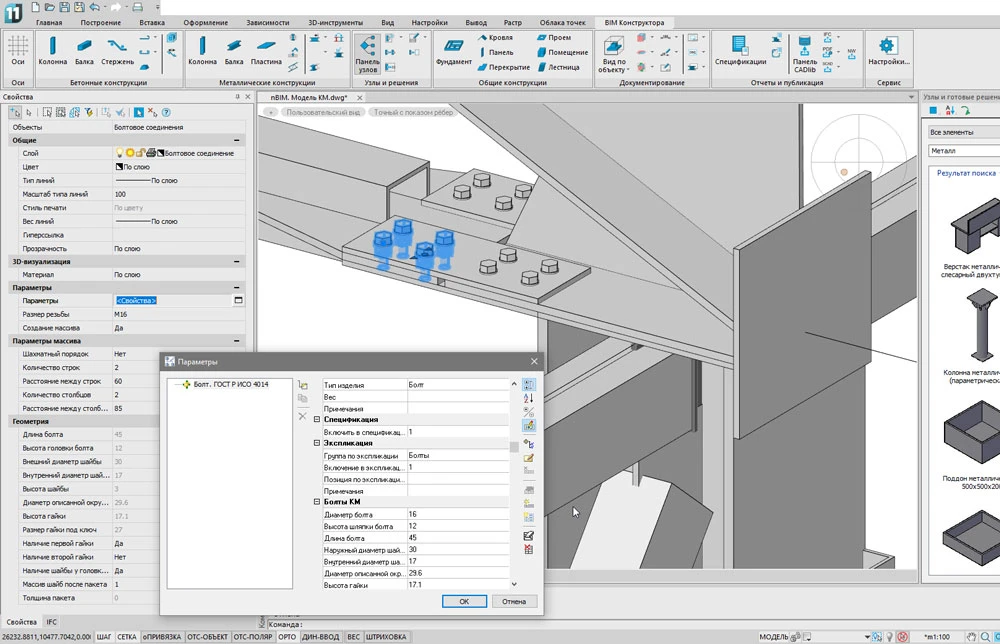

Металл в программе nanoCAD Конструкторский BIM представлен инструментами для создания металлических колонн и балок, пластинами и болтовыми/сварными соединениями, с помощью которых можно создавать в трехмерном пространстве объемы произвольной насыщенности. Типовые металлические конструкции вы сможете найти в библиотеке объектов и тут же использовать их в своей модели.

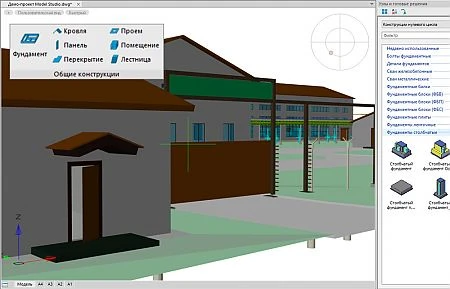

Общие конструкции

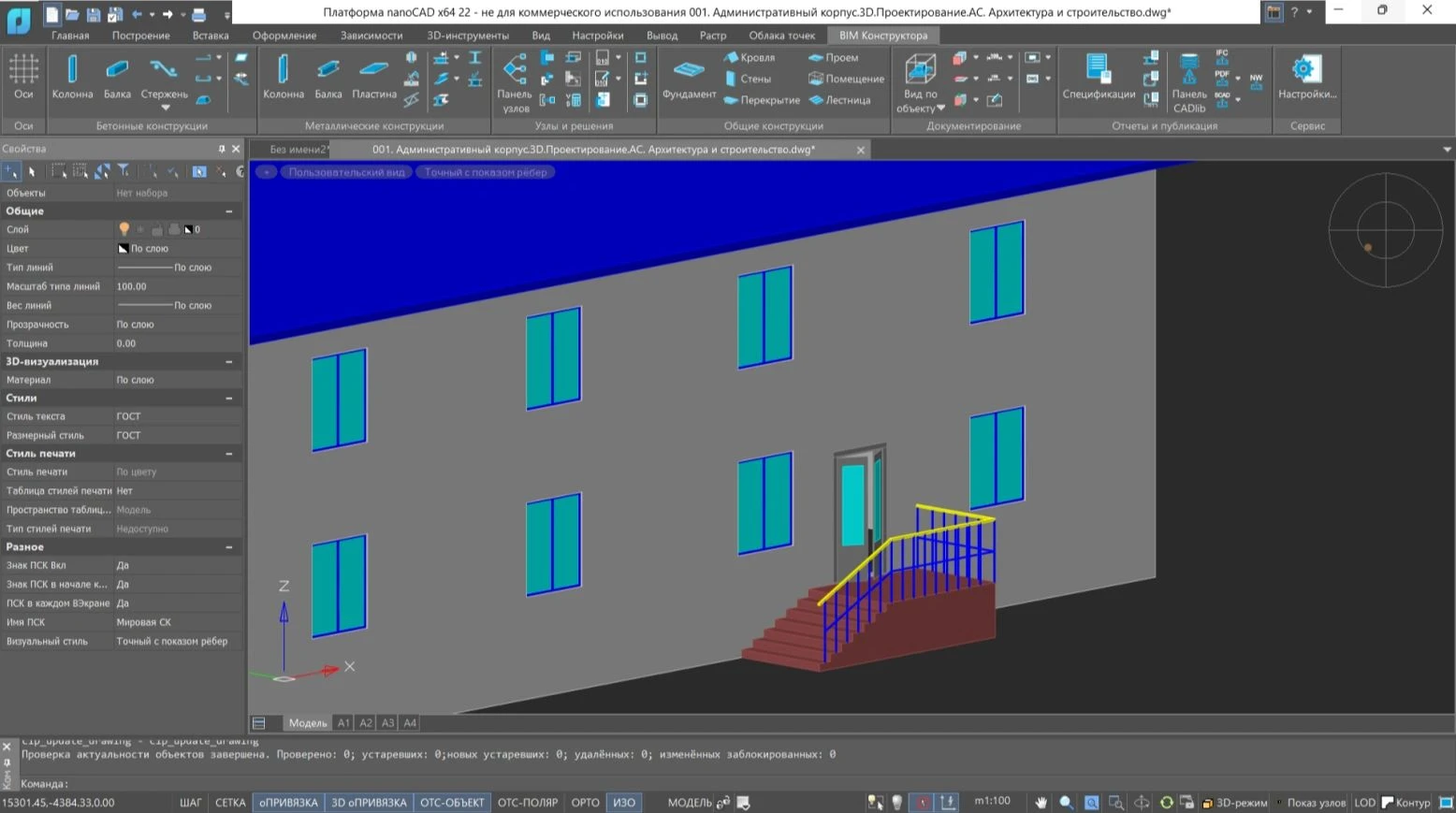

Конструкции общего назначения можно проработать с помощью инструментов Панель, Перекрытие, Кровля, Проем и Помещение. Инструменты Лестница и Фундамент позволяют вызывать библиотеку типовых решений.

Кроме того, платформа nanoCAD Plus предоставляет широкий спектр средств наполнения модели:

инструменты трехмерного твердотельного моделирования для построения произвольных, сложных по геометрии окружающих конструкций;

инструменты подложек в формате IFC и трехмерного *.dwg для получения геометрии от смежных специальностей (например архитекторов, специалистов в области землеустройства, инженеров, технологов и т.д.);

инструменты импорта и обработки данных трехмерного сканирования (облаков точек) для включения в модель окружающего пространства. Цель – сформировать окружающее пространство для точного и качественного проектирования конструкций здания или сооружения.

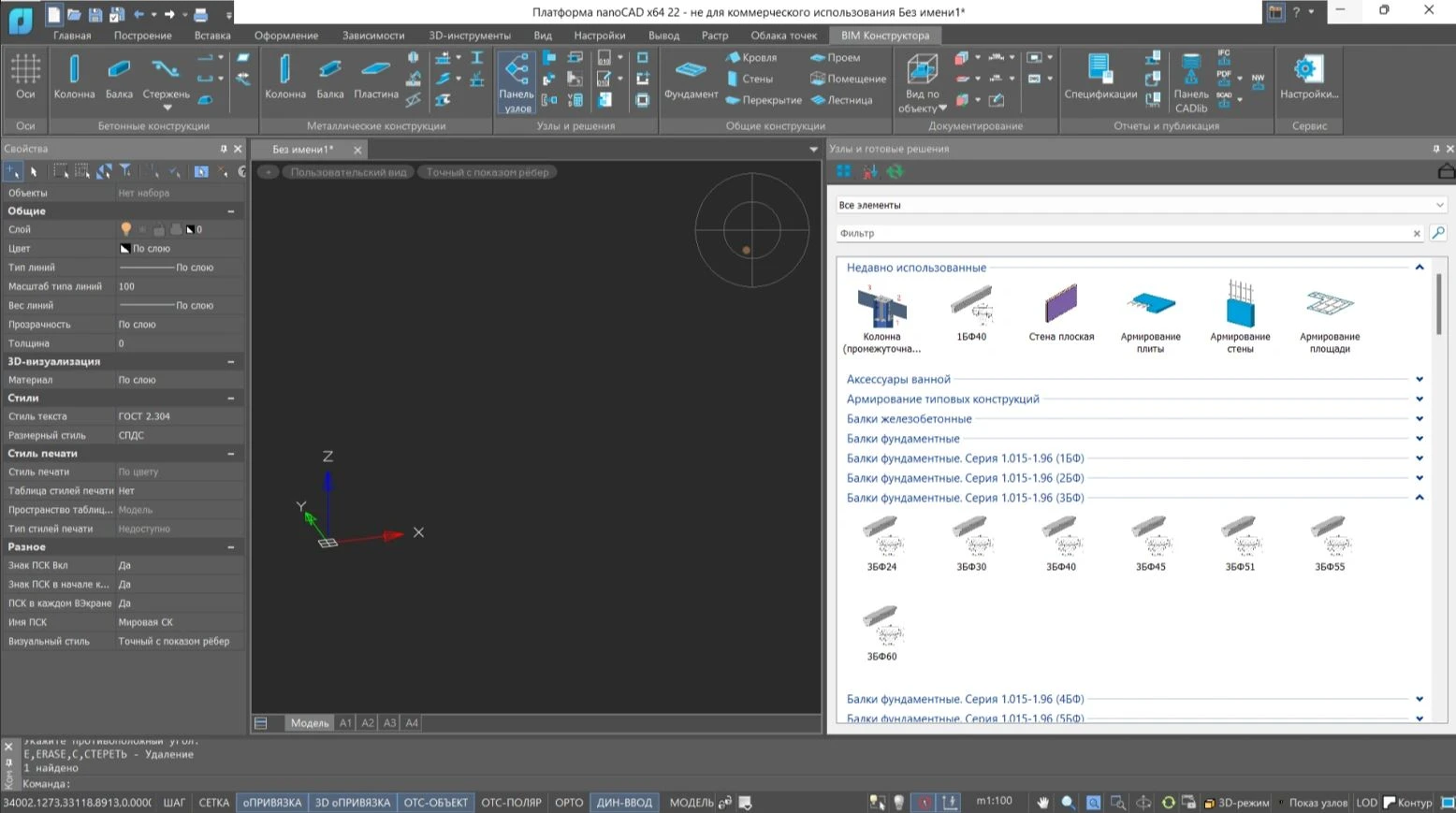

Библиотека типовых узлов

Этот инструмент представляет в структурированном виде типовые решения и библиотечные элементы многократного использования –проектировщики могут использовать их из проекта в проект, ускоряя свою работу. В частности, здесь вы найдете:

• конструкции нулевого цикла: сваи, фундаментные плиты, блоки, балки и т.д.;
• несущие конструкции: балки, колонны, плиты перекрытия и т.д.;
• ограждающие конструкции: панели, стены, двери, ворота и т.д.;

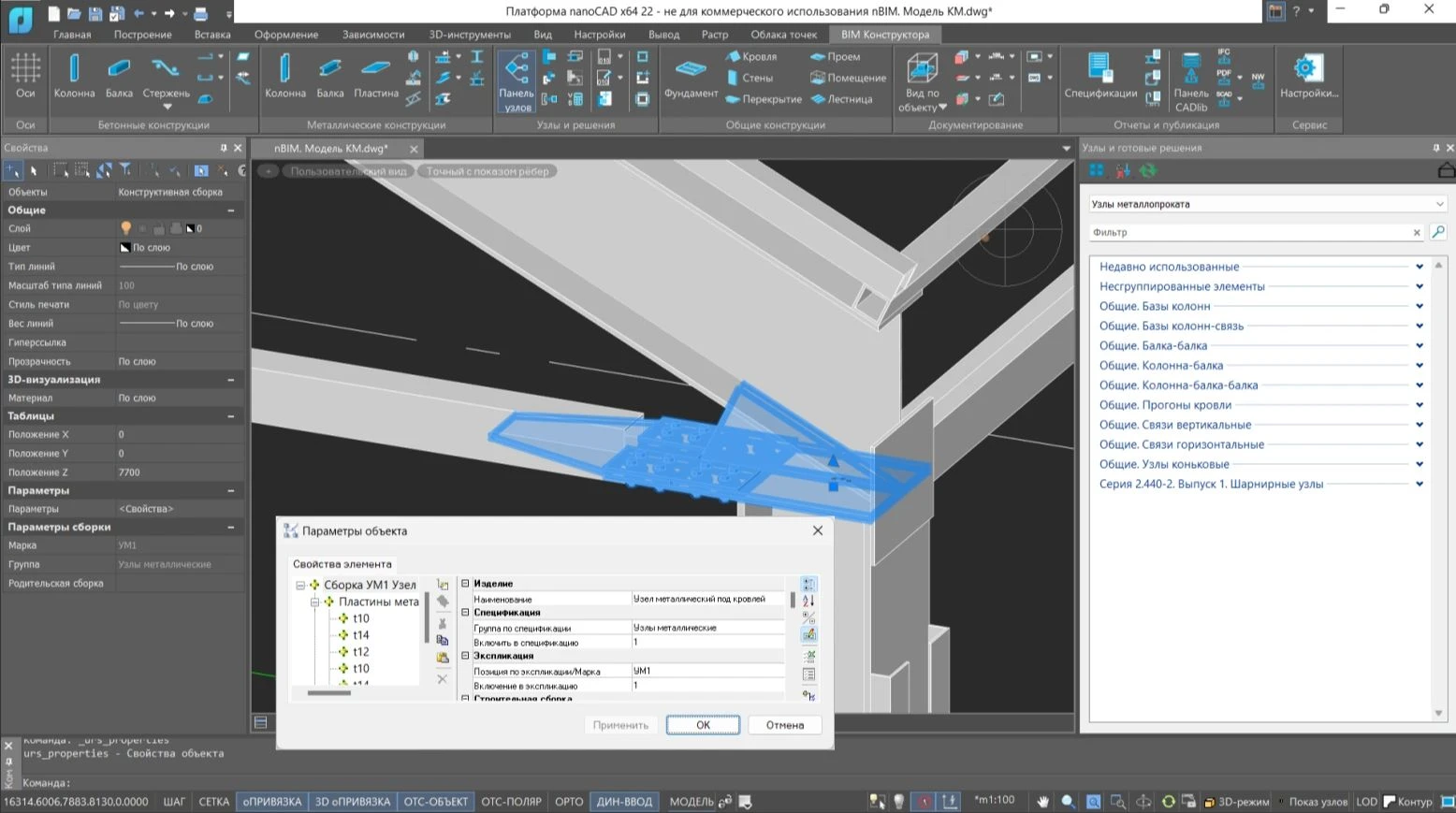

• узлы металлопроката: типовые решения для увязки металлических колонн, балок и связей;
• конструктивные элементы и узлы: фермы, лестницы, площадки обслуживания и т.д.;
• инженерное оборудование: типизированные элементы для наполнения и проработки проекта.
• Параметрический редактор объектов позволяет самостоятельно пополнять библиотеку новыми элементами. Кроме того, разработчики открыты к сотрудничеству для наполнения библиотеки новыми типовыми решениями.

Документирование

Выстроенная трехмерная модель является основой для получения 2D-чертежей и схем: просто охватите интересующий вас участок модели видовым кубом и сформируйте двумерные виды, которые генерируются с учетом правил черчения. Также на виды можно поместить автоматически сформированные элементы оформления (размеры, выноски и т.д.) или, взяв за основу модель, оформить документацию вручную. В любом случае благодаря проработанной модели и связи с 3D-моделью двумерная документация выпускается быстрее и точнее, чем при ее подготовке вручную «с нуля».

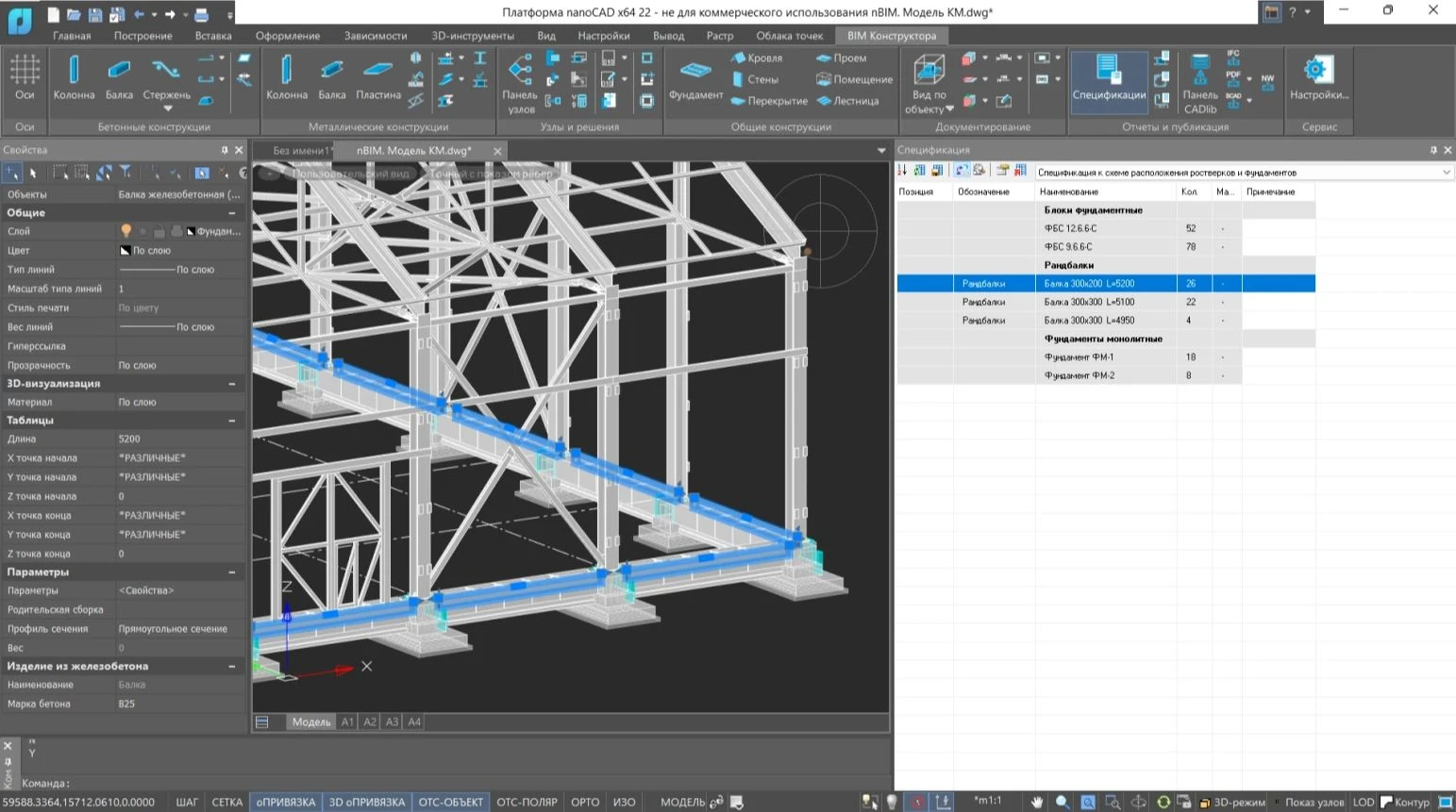

Специфицирование

Спецификации – это еще один пример выходной документации, получаемой из 3D-модели: всё, что вы внесли в модель, аккуратно посчитается и займет свое место в обновляемых таблицах. При этом столбцы таблиц не просто отображают параметры элементов модели, но и могут содержать формулы, сложные вычисляемые условия отбора и заполнения ячеек – всё для того, чтобы автоматизированно сформировать и заполнить таблицы любой сложности.

А благодаря двунаправленной связи «таблица – модель» вы можете использовать спецификации и как инструмент контроля информационной составляющей проекта: все ли параметры заданы, ничего ли мы не забыли заполнить? На все эти вопросы ответят инструменты специфицирования.

Интеграция со средой CADLib

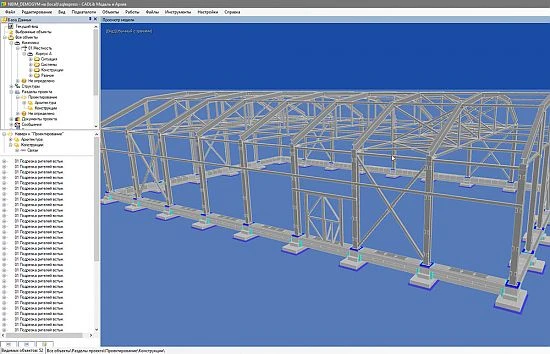

Активное развитие среды CADLib, в которой осуществляется объединение информационных моделей, созданных на рабочих местах проектировщиков различных специальностей, превращает ее в одно из самых перспективных российских решений для получения и развития единых моделей, а также для управления ими. С помощью CADLib вы сможете автоматизированно скоординировать в единой среде самую разнородную информацию, а затем визуализировать ее полностью или по частям.

nanoCAD Конструкторский BIM напрямую совместим с технологиями CADLib. В частности, вы можете выгружать в сводную модель конструкторскую часть, помещая ее в соответствующие участки и разделы модели, а также получать информационные подложки от других специальностей, используя всю мощь совместной работы инженеров над единой информационной моделью.

Экспорт данных

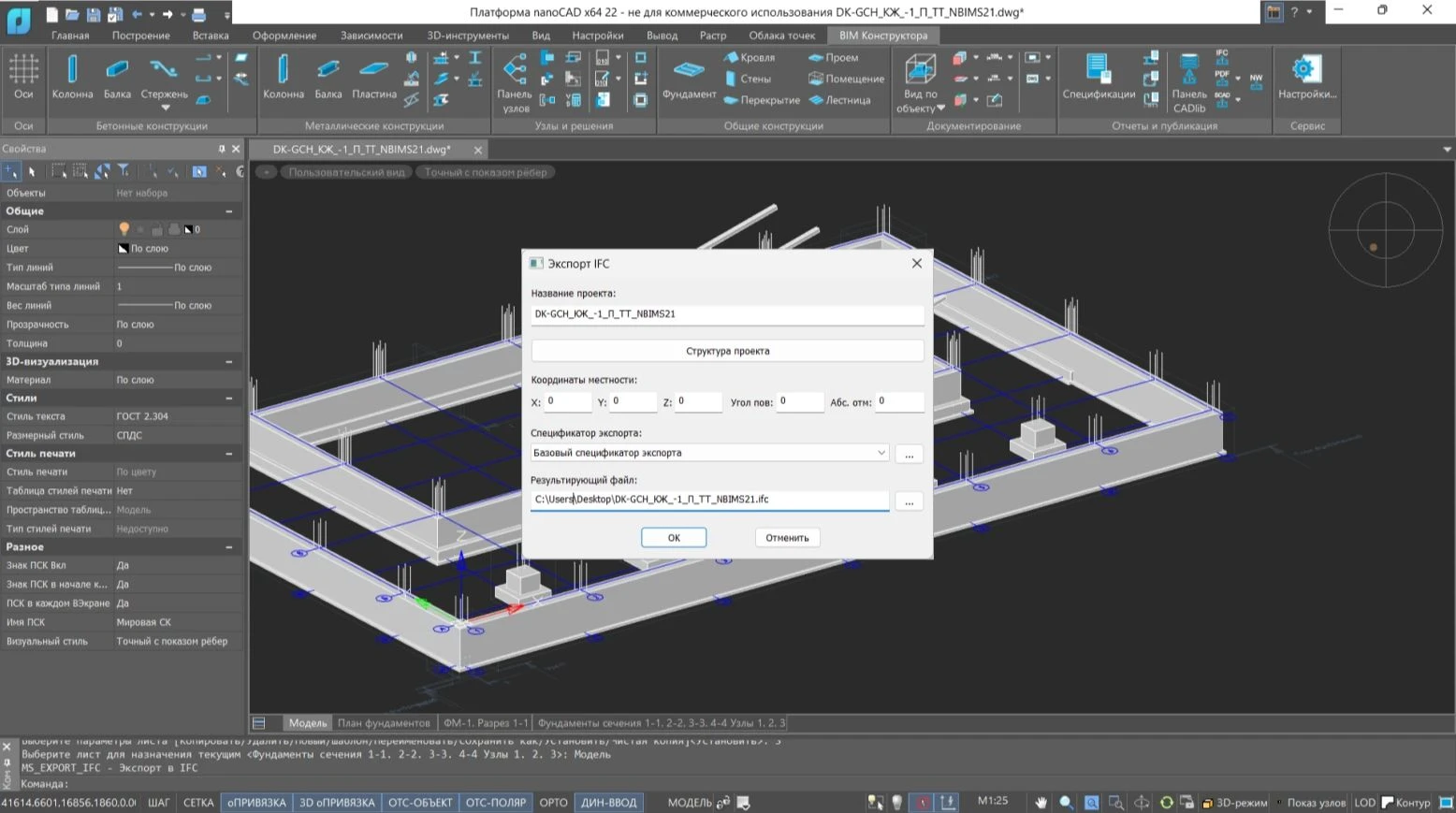

Модель, созданная в nanoCAD Конструкторский BIM, может быть выгружена в различные форматы для обмена данными с другими средами. В частности:

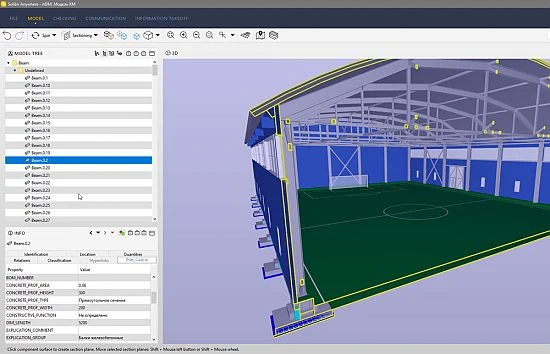

• формат IFC для организации взаимодействия по технологии OpenBIM со всеми решениями, поддерживающими BIM на открытых принципах (ARCHICAD, nanoCAD Инженерный BIM, Revit, Tekla Structure, Allplan, Renga и т.д.);
• формат SPR для интеграции с системой прочностных расчетов SCAD Office;
• формат FEP для интеграции с системой прочностных расчетов ЛИРА;
• формат Сапфир для интеграции с системой прочностных расчетов ЛИРА-САПР;
• формат NWC для сбора сводных моделей в среде Navisworks;
• формат 3D PDF для обмена данными через распространенную платформонезависимую среду Acrobat Reader.
