nanoCAD BIM ОПС

от 56 200 ₽

nanoCAD BIM ОПС предназначен для автоматизированного проектирования систем безопасности в следующем составе: пожарная сигнализация, оповещение, система контроля и управления доступом, охранная сигнализация, видеонаблюдение промышленных и гражданских объектов.

Специализированное программное обеспечение nanoCAD BIM ОПС – второй инструмент для проектировщиков «слаботочки», который разработан с учетом основных стандартов СП 484.1311500.2020, СП 3.13130.2009, РД 25.953-90, РД 78.36.002-99, РМ 78.36.001-99, НПБ 160-97, ГОСТ Р 21.1101-2013. Наличие собственной графической платформы делает nanoCAD BIM ОПС независимым от других графических систем, а поддержка формата *.dwg способствует обмену информации со смежниками и заказчиками.

Программный продукт nanoCAD BIM ОПС позволяет осуществлять комплексное проектирование систем:

  • пожарной сигнализации;
  • оповещения;
  • охранной сигнализации;
  • контроля и управления доступом;
  • кабельных каналов;
  • видеонаблюдения;
  • порошкового и газового пожаротушения.
Нанософт
Российский разработчик инженерного программного обеспечения: технологий автоматизированного проектирования (САПР/CAD), информационного моделирования (ТИМ/BIM) и сопровождения объектов промышленного и гражданского строительства (ПГС) на всех этапах жизненного цикла, а также сквозной цифровизации всех процессов в производстве. Основанная в 1989 году, компания занимается разработкой и внедрением программного обеспечения, включая такие инструменты, как nanoCAD, иные инструменты САПР и инновационные решения для проектирования, редактирования и моделирования. nanoCAD – это мощная платформа, обладающая обширными функциональными возможностями, предназначенная для создания чертежей, 2D и 3D моделирования. Приложение пользуется большой популярностью среди инженеров, архитекторов и проектировщиков. Компания постоянно развивается, стремясь предложить инновационные решения и инструменты, которые удовлетворяют потребности специалистов в области инженерии и дизайна. Нанософт активно работает над созданием новых технологий, чтобы обеспечить эффективные инструменты для профессионалов, работающих в разнообразных сферах проектирования и моделирования.
  • Автоматизированное проектирование систем безопасности различной сложности
  • Автоматическая и ручная расстановка оборудования
  • Автоматические расчеты модели и оборудования в ней
  • Автоматическая трассировка кабеля по кабельным каналам
  • Автоматические маркировка и расстановка выносок маркировки оборудования
  • Автоматические проверки модели на корректность ее построения

Ядро системы

Платформа nanoCAD – российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования и выпуска чертежей.

Удобство и «дружественность» nanoCAD обеспечиваются принятыми традиционными методами работы и знакомым интерфейсом. Освоить nanoCAD сможет практически любой проектировщик, имеющий опыт работы в популярных САПР: меню, иконки кнопок, панели и командная строка легко узнаваемы. Все это позволяет быстро приступить к работе, затратив минимум времени на переобучение персонала.

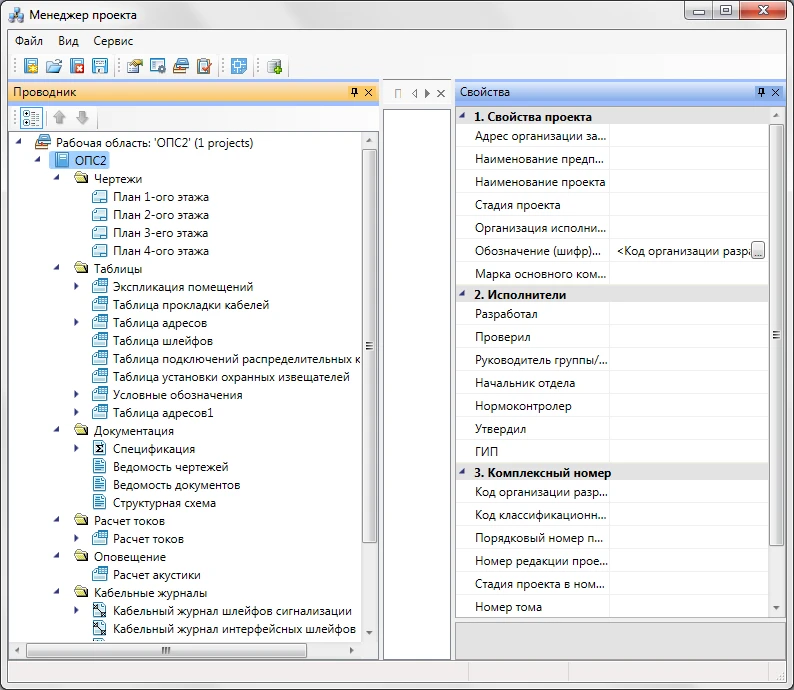

Менеджер проекта

Одним из факторов успешного выполнения проекта является доступ к информации по проекту. Работа в nanoCAD BIM ОПС построена вокруг инструмента Менеджер проекта – фактически центральной базы данных проекта, которая содержит чертежи, автоматически формируемые отчеты и результаты расчетов, а также позволяет собрать все необходимые документы для выполнения проекта (техническое задание, пояснительные записки и т.п.). Также Менеджер проекта позволяет использовать привязанные к производителям базы оборудования и управлять доступом к ним, обеспечивает назначение и перенастройку под проект параметров оборудования, максимально детализируя проект и организуя коллективную работу отдела (группы) проектирования с едиными согласованными данными.

Программа nanoCAD BIM ОПС позволяет загружать векторную архитектурно-строительную подоснову плана сооружения. Поддерживаются файлы *.dwg, созданные как в AutoCAD или в любых приложениях к нему, так и в других программах, поддерживающих этот формат.

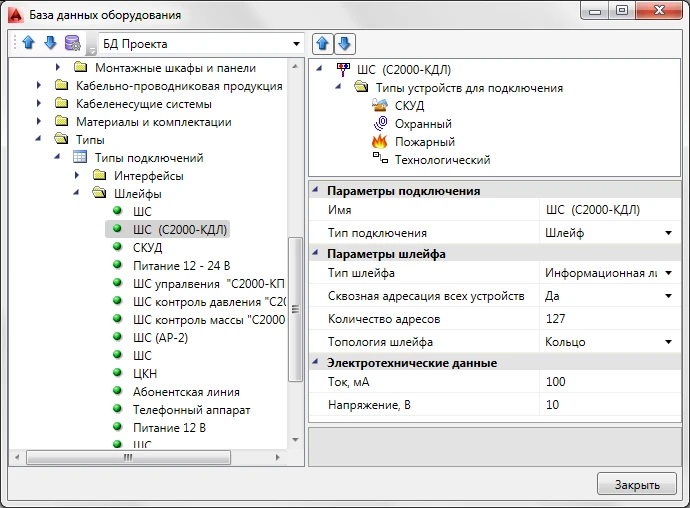

Работа с базами данных производителей оборудования

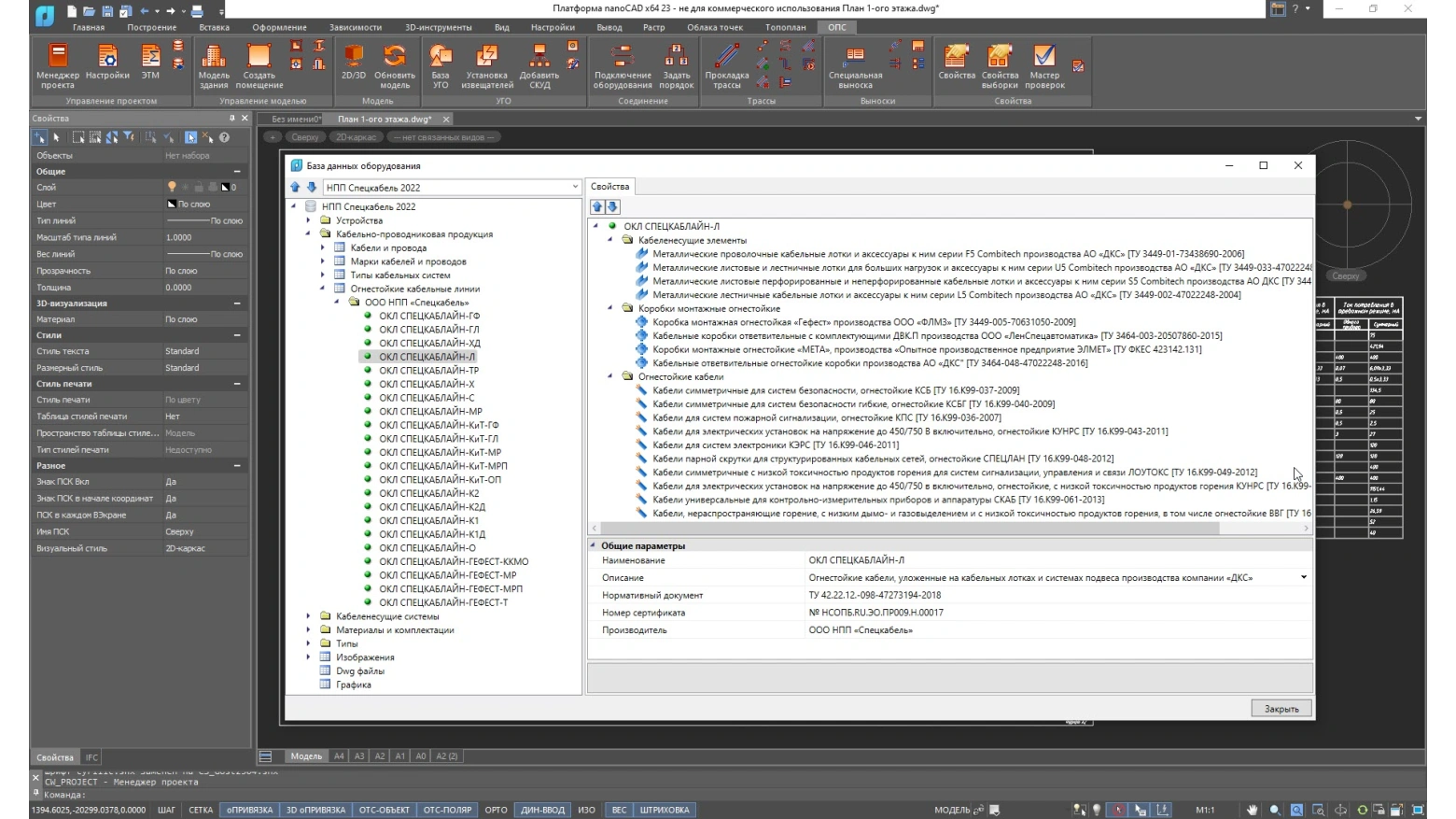

К программе nanoCAD BIM ОПС прилагаются 30 баз данных производителей охранно-пожарных систем, извещателей, систем оповещения и кабеленесущих систем. Прозрачный импорт оборудования из баз производителей позволяет иметь под рукой любое представленное в базах оборудование для более быстрого и успешного выполнения проекта. Все базы данных открыты для редактирования. Кроме того, у пользователя всегда есть возможность создавать любые другие базы производителей оборудования.

Общая сетевая библиотека

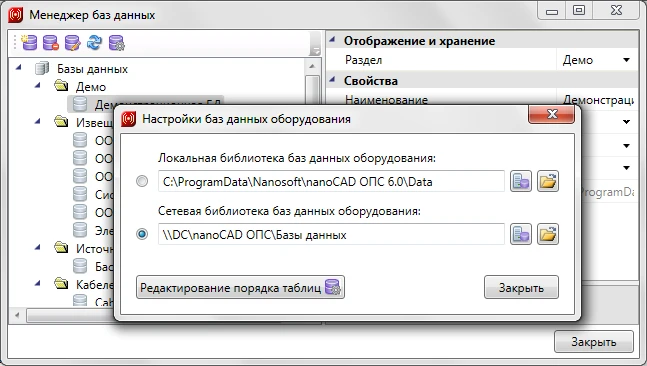

Также реализована возможность организовать для группы пользователей общую сетевую библиотеку баз данных оборудования, которую можно разместить на сервере и указать к ней путь. При запуске программы в фоновом режиме происходит синхронизация локально расположенных баз данных пользователя с сетевой. Это позволяет группе пользователей применять общие базы данных производителей с возможностью полноценной работы при отсутствии подключения к сетевой библиотеке.

Автоматическая расстановка пожарных извещателей

Автоматическая расстановка пожарных извещателей

Согласно СП 484.1311500.2020, в nanoCAD BIM ОПС поддерживается объединение помещений в ЗКПС (зоны контроля пожарной сигнализации), разделение одного помещения на несколько ЗКПС. Установка каждой ЗКПС индивидуальна в рамках алгоритма принятия решения о пожаре. Согласно выбранному алгоритму, извещатели в ЗКПС размещаются с возможностью отображения зоны контроля каждого из них. Также реализованы алгоритмы контроля расстановки извещателей и их объединения в шлейфы.

Расчет токовой нагрузки

Расчет токовой нагрузки

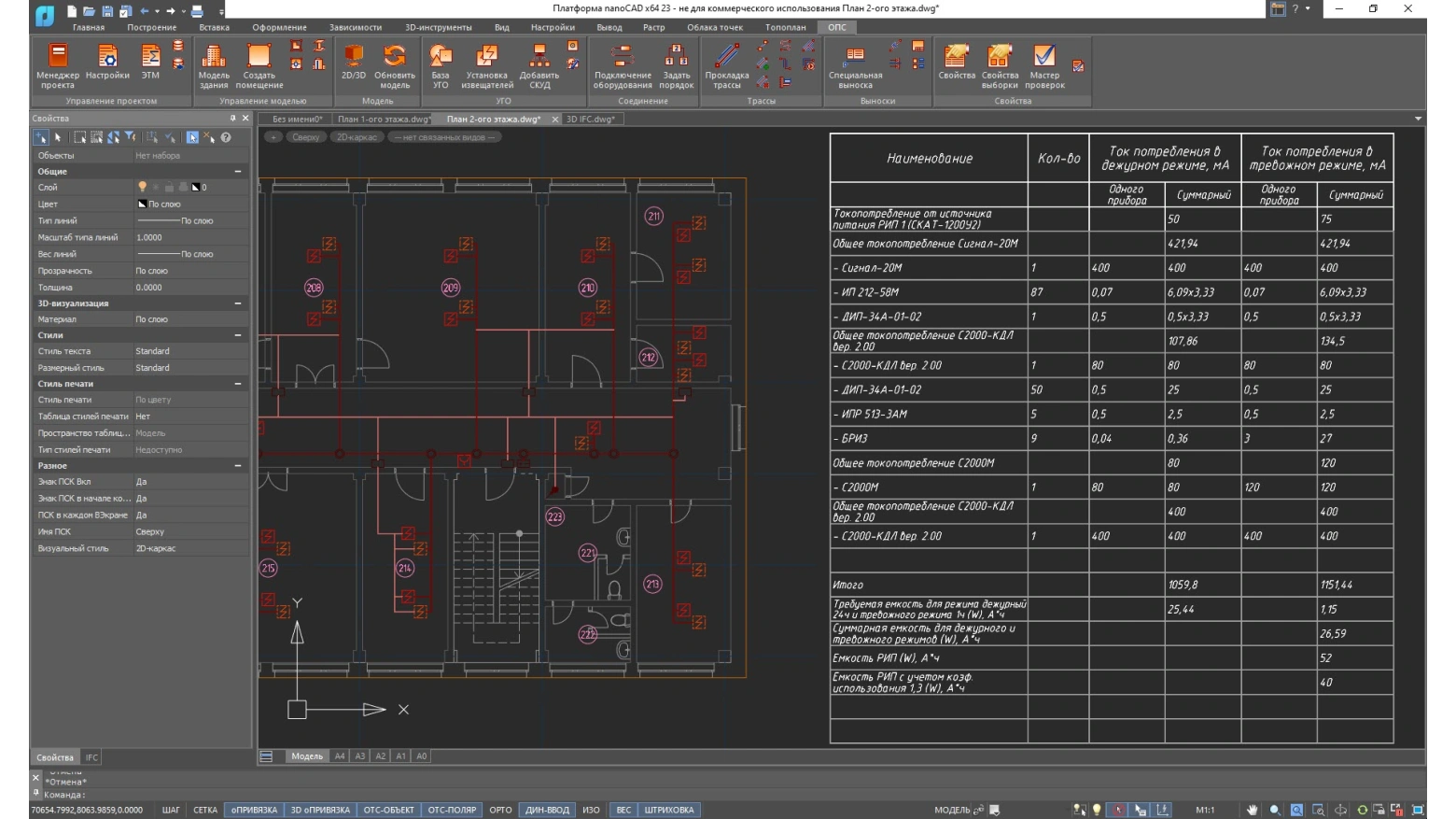

Расчет токовой нагрузки на РИП и емкости аккумуляторных батарей ведется от АКБ, добавленных к РИП. Если РИП поддерживает установку двух АКБ, то программа добавит их обе и автоматически пересчитает параметры РИП по емкости. Предусмотрена функция выбора типа подключения АКБ (параллельно или последовательно) для установки правильных значений емкости и напряжения РИП. Емкость РИП можно увеличить путем добавления на чертеж боксов для АКБ и подключения их к РИП.

Расчет уровня звука речевых и звуковых оповещателей

Расчет уровня звука речевых и звуковых оповещателей

В зависимости от исполнения оповещателей (настенные или потолочные) программа автоматически рассчитывает расстояние (L-проекцию) от точки установки оповещателей до точки проведения измерений уровня звука: на расстоянии 1,5 м от пола в соответствии с п. 4.2 СП 3.13130.2009 и в зависимости от угла поворота оповещателя.

Расчет углов и зон обзора

Расчет углов и зон обзора

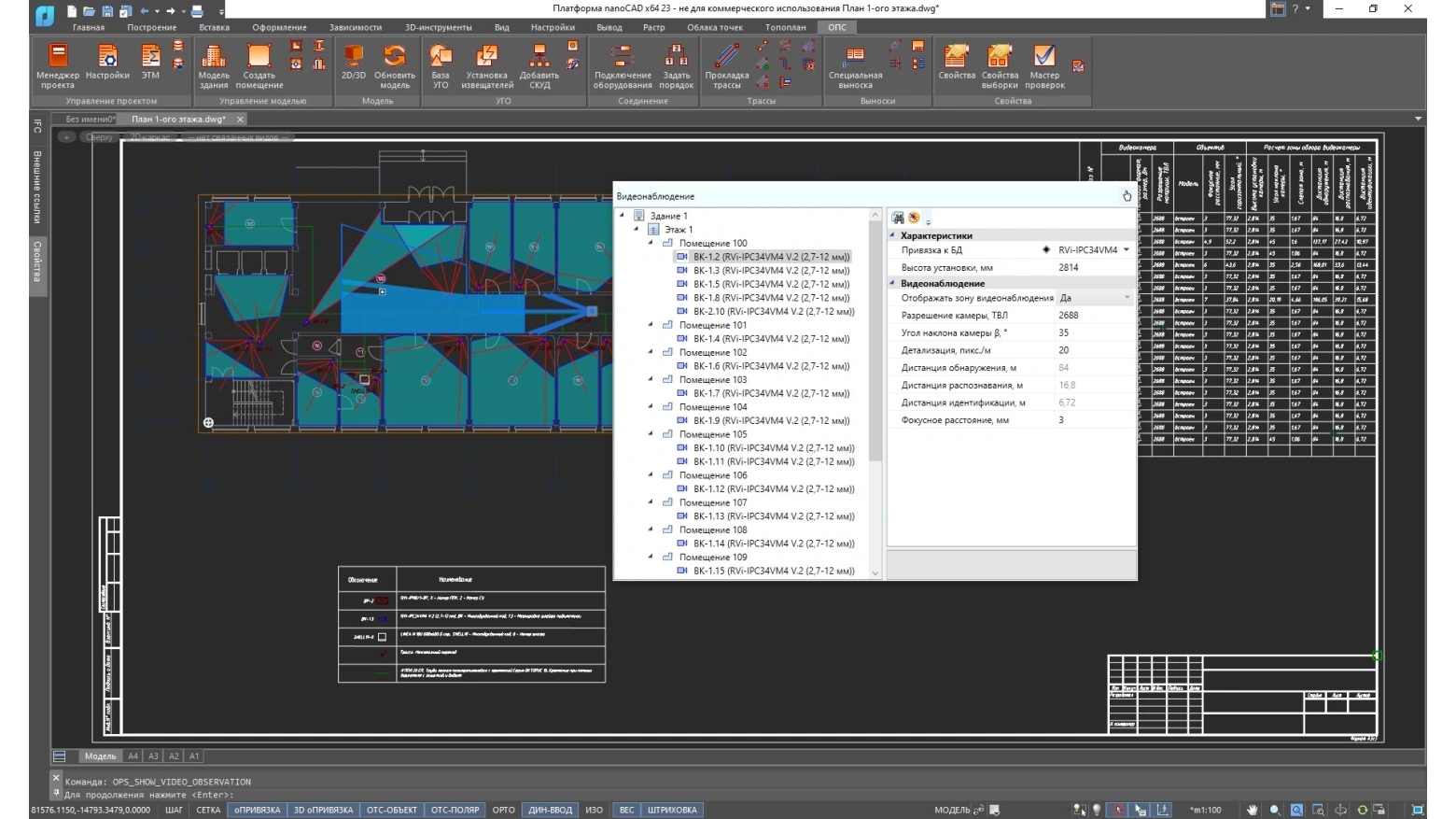

Расчет углов и зон обзора для камер системы видеонаблюдения с учетом высоты установки видеокамеры, угла наклона видеокамеры по вертикали, а также технических характеристик видеокамеры и объектива. В итоге на чертеж добавляются углы и зоны обзора с учетом геометрии помещения, а результаты расчета сводятся в отчетную таблицу.

Расчет огнестойких кабельных линий

Расчет огнестойких кабельных линий

Формирование огнестойких кабельных линий (ОКЛ) в модели, а также их вывод в отдельный раздел спецификации. В базе данных программы не только записаны свойства ОКЛ, но и указаны технические условия (ТУ) на компоненты, составляющие ОКЛ (кабельная продукция, кабельные каналы, монтажные коробки, крепежные изделия). Программа проводит сравнение ТУ элементов с ТУ, указанными в БД для ОКЛ. Если ТУ совпадают, то в спецификации для ОКЛ будет выводиться отдельный раздел.

Выгрузка модели в IFC

Выгрузка модели в IFC

Реализация основного принципа OpenBIM-проектирования: создание единой информационной модели проектируемой системы с помощью наиболее подходящих и проверенных временем инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC информационные модели систем безопасности, выполненные в nanoCAD BIM ОПС, легко встраиваются в общую модель проектируемого объекта, реализованную на любой BIM-платформе. Также модель спроектированной системы можно выгружать непосредственно в среду общих данных CADLib Модель и Архив.

Моделирование

nanoCAD BIM ОПС – это переход от работы с отдельными чертежами к моделированию проектируемой системы без принципиального изменения приемов и методов проектирования. Имитационная модель системы позволяет спроектировать систему именно так, как она будет смонтирована в действительности, а рабочую документацию получить в максимально автоматизированном режиме. Кроме того, единая модель системы обеспечивает возможность оперативно вносить изменения – любые изменения влияют на связанную между собой информацию, что сокращает число ошибок и несогласований. Фактически nanoCAD BIM ОПС позволяет уйти от черчения и сконцентрироваться на проектной деятельности, намного детальнее и точнее прорабатывая проектное решение.

В целом построение интеллектуальной имитационной модели в процессе проектирования позволяет:

  • использовать оценочные методы расчета оборудования на предпроектном этапе;
  • максимально приблизить проект к условиям монтажа и эксплуатации системы;
  • автоматически расставлять пожарные извещатели различных типов в соответствии с требованиями СП 484.1311500.2020;
  • производить расчеты с учетом технических характеристик используемого в проекте оборудования;
  • иметь всегда актуальную и согласованную информацию по проекту;
  • моментально вносить графические и технические изменения.

Создание шлейфов и трассировка кабеля

Одной из особенностей nanoCAD BIM ОПС является возможность работы со шлейфами сигнализации, которые делятся на три типа: традиционный (неадресный), адресный, информационная линия. Каждый шлейф имеет свои индивидуальные настройки, позволяя максимально приблизить проектируемый объект к условиям его эксплуатации.

В неадресный шлейф будут подключены только неадресные извещатели.

В адресный шлейф будут подключены только адресные извещатели.

В информационную линию будут подключены адресные и адресно-аналоговые извещатели и другие адресные устройства. Также для информационной линии можно устанавливать различные диапазоны адресов для извещателей и адресных устройств.

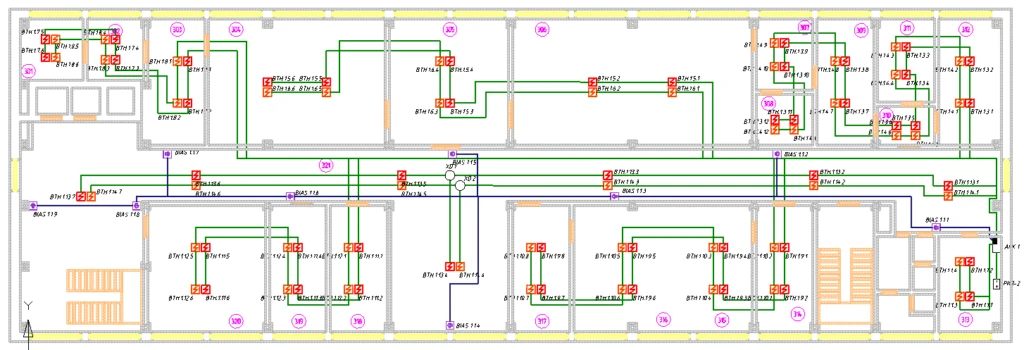

Программа nanoCAD BIM ОПС позволяет автоматически трассировать кабель по шлейфам сигнализации. Трассировка осуществляется по кабельным каналам с учетом последовательности включения извещателей в шлейф. С помощью распределительных коробок в шлейфе сигнализации можно использовать кабель различных типов.

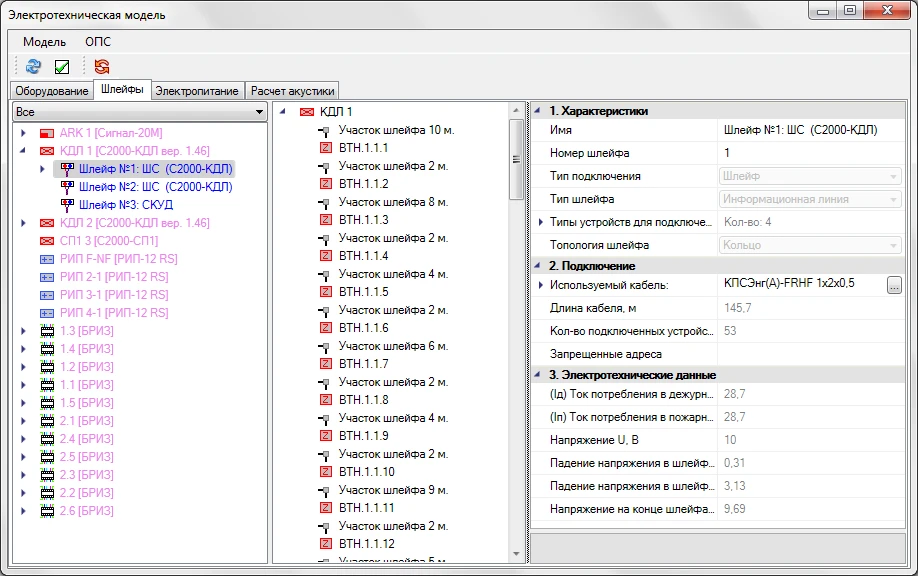

Работа с электротехнической моделью

Все соединения в проекте осуществляются с помощью единой электротехнической модели, которая позволяет быстро и безошибочно создавать соединения как шлейфов сигнализации, так и интерфейсных шлейфов.

В электротехнической модели доступны для просмотра и редактирования все свойства объектов, задействованных в соединениях. Общая электротехническая модель кабельной системы формируется:

  • при выполнении автоматической трассировки кабеля по кабельным каналам – как по горизонтальным, так и по вертикальным участкам;
  • маркировкой оборудования, участвующего в соединениях кабельной системы. При внесении изменений в проект значения маркировки автоматически обновляются.

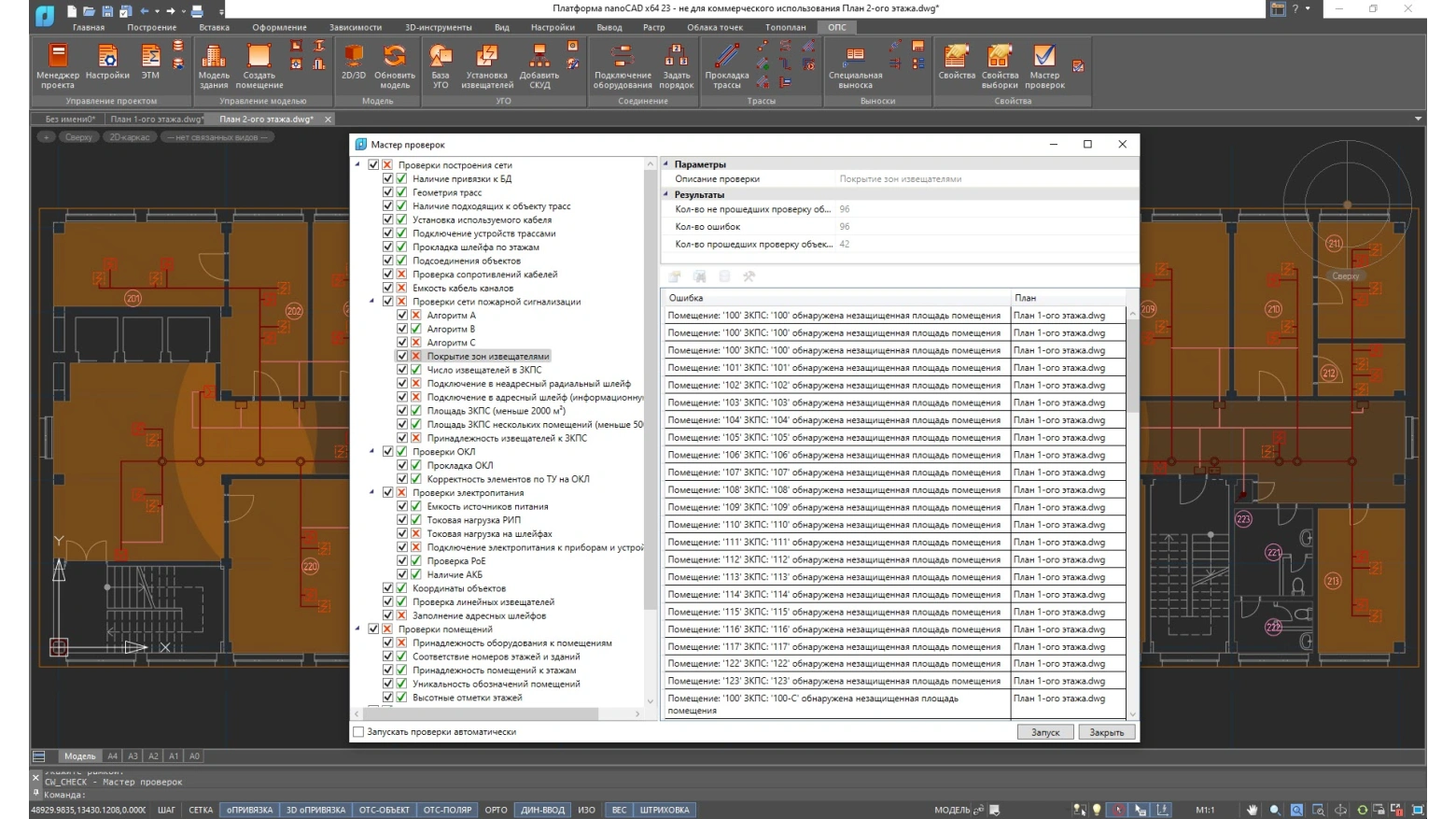

При анализе электротехнической модели программа выдает сведения об объектах или соединениях, не прошедших проверку, и отображает их.

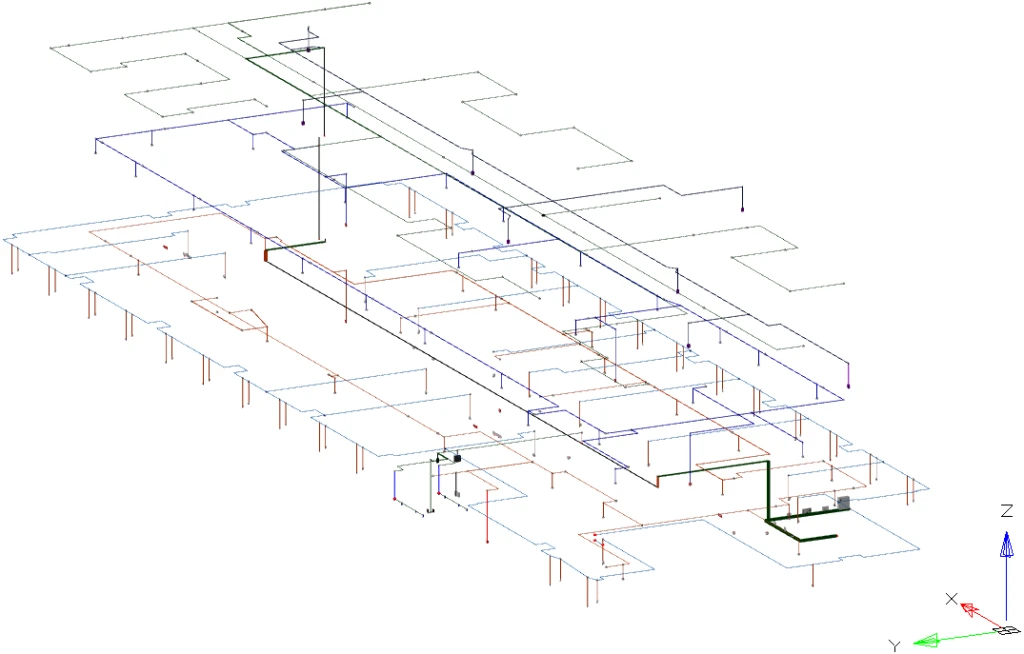

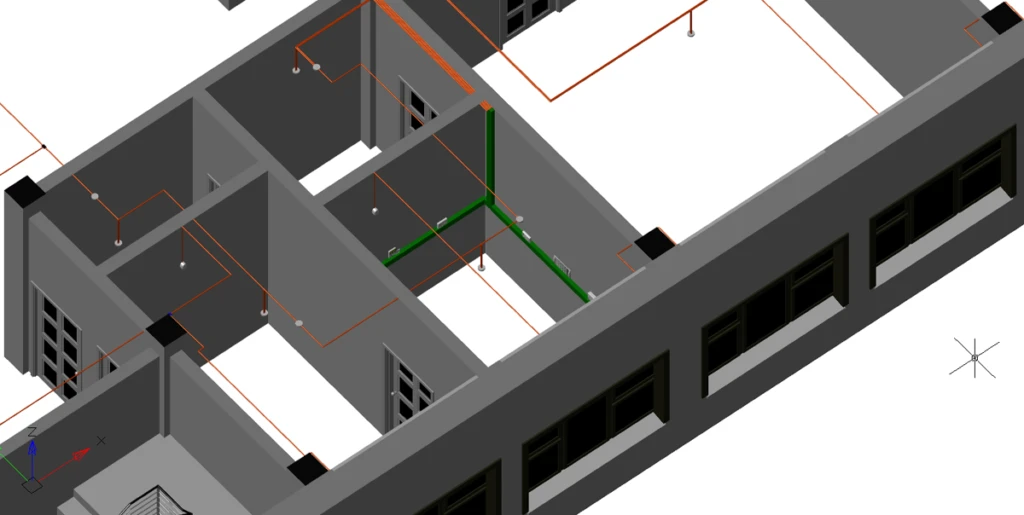

3D-модель проектируемой системы

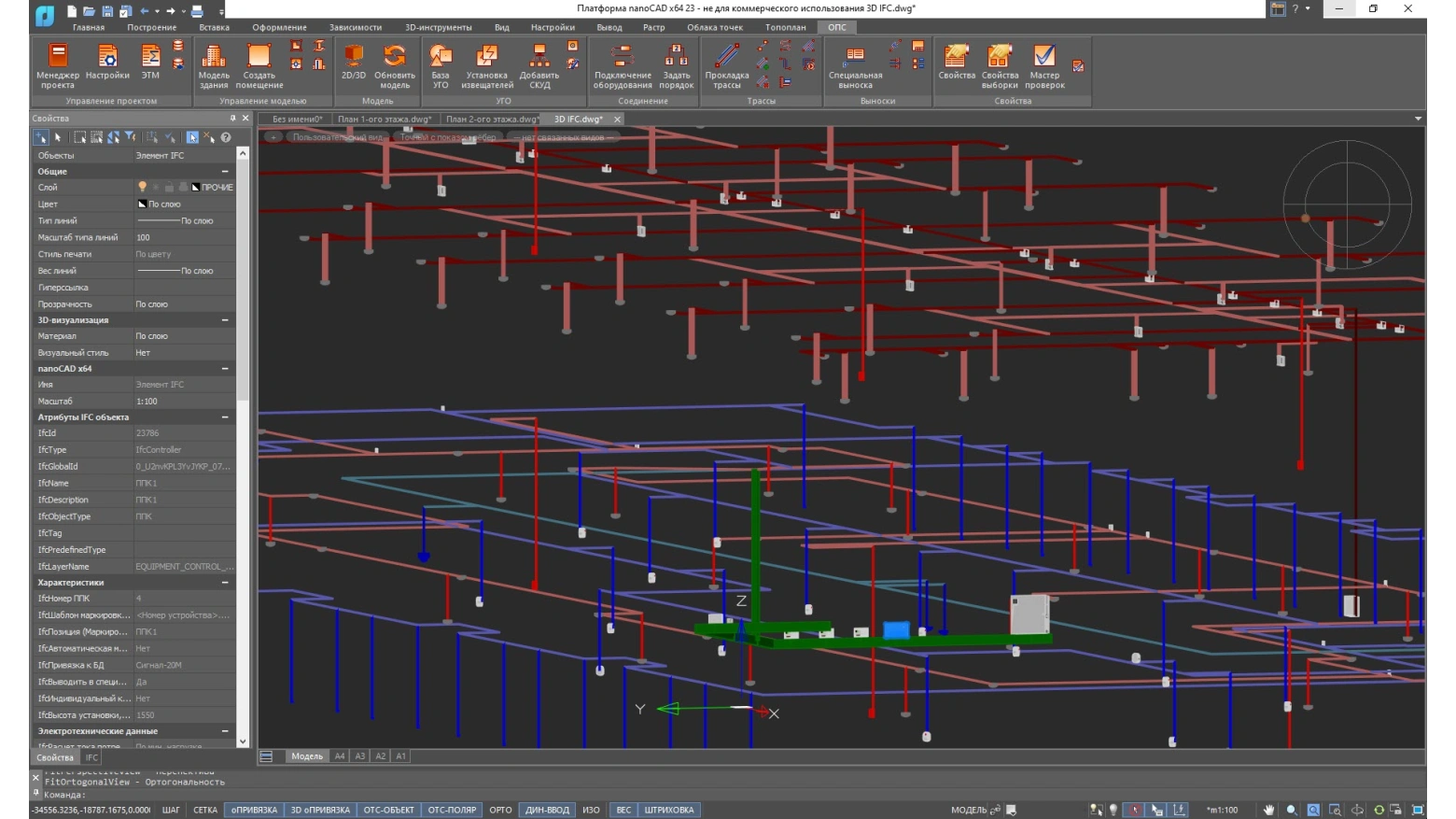

3D-модель создается на основе расставленного оборудования и проложенных кабельных каналов, а также параметра высоты, установленного в каждом объекте на плане этажа.

Формирование 3D-модели происходит непосредственно на чертеже плана этажа, что обеспечивает доступ к объектам, позволяя изменять их характеристики.

При создании 3D-модели каждый элемент размещается в собственный слой, что позволяет регулировать видимость объектов на файлах *.dwg.

Также 3D-модель системы можно создавать в отдельном *.dwg-файле для всего объекта в целом.

Созданные 3D-модели можно использовать в качестве дополнительного контроля корректности установки оборудования на плане этажа.

Благодаря возможности добавлять оборудованию реалистичное 3D-представление можно создавать реалистичные виды его установки на проектируемом объекте.

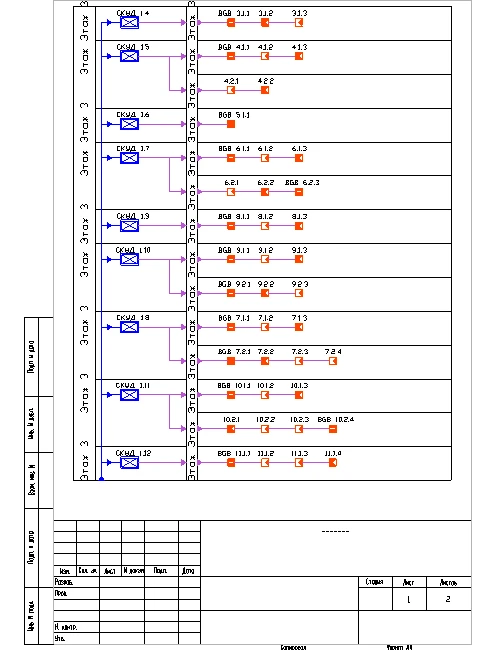

Структурная схема проекта

nanoCAD BIM ОПС позволяет автоматически формировать структурную схему проекта в целом с возможностью его разбиения по системам.

С помощью конфигураций структурную схему можно настраивать под различные условия выполнения проекта. Назовем настраиваемые параметры структурной схемы:

  • типы подключаемых устройств в структурной схеме для создания структурной схемы различных систем;
  • размеры для расстановки устройств на структурной схеме;
  • выгрузка структурной схемы в полном или сокращенном варианте. Полный вариант описывает связи между всеми устройствами, участвующими в проекте. Сокращенный вариант подразумевает сокращение количества однотипных устройств;
  • выгрузка структурной схемы в различных форматах.

Документирование проекта

nanoCAD BIM ОПС позволяет не только минимизировать ошибки при проектировании, но и получить в автоматизированном режиме сформированные отчетные документы в соответствии с отечественными стандартами и выгрузить их либо на поле чертежа, либо во внешние системы Microsoft Office, OpenOffice.org. В частности, пользователь в любой момент может получить следующие согласованные документы:

  • рабочие чертежи поэтажных планов, оформленные в соответствии с отечественными стандартами, с автоматически промаркированным оборудованием и расставленными выносками, а также с возможностью добавления рамки по ГОСТ Р 21.1101-2013;
  • спецификация оборудования по ГОСТ 21.110-95;
  • структурная схема проекта с возможностью отображения по системам;
  • различные отчетные таблицы: таблица адресов, таблица шлейфов, таблица подключения распределительных коробок, таблица прокладки кабелей, таблица используемых УГО;
  • отчеты по расчетам уровня звука оповещателей, углов и зоны обзора видеокамер и емкости батарей РИП;
  • кабельные журналы шлейфов сигнализации, линий электропитания, интерфейсных шлейфов;
  • экспликация помещений по ГОСТ 21.501-93;
  • таблица используемых УГО с возможностью ее создания как для всего проекта, так и для каждого плана этажа.

Выгрузка табличных отчетов и спецификаций осуществляется в nanoCAD или в AutoCAD, а также в MS Office (Word и Excel) или OpenOffice.org (Writer и Calc).

Уникальные свойства каждого проекта позволяют выгружать отчетные документы и структурную схему с заполненной основной надписью.

Подготовка чертежей к печати осуществляется в Мастере печати nanoCAD. Подготовку к печати входящих в проект документов MS Excel и MS Word осуществляют, соответственно, Диспетчеры печати MS Excel и MS Word.

Работа с базами данных производителей оборудования

Более 50 баз оборудования производителей комплексных систем безопасности, пожарных извещателей, оповещателей, систем речевого оповещения, камер СВН, кабелей, а также лотков, коробов и труб. Все базы открыты для редактирования и пополнения.

Построение модели как при обычном, так и при BIM-проектировании

Вне зависимости от инженерной задачи – создать чертежи и документацию по проекту или встроить проект в BIM-технологию, – nanoCAD BIM ОПС всегда создает модель систем безопасности. Модель обеспечивает взаимодействие оборудования между собой, считывая связанную информацию и оперируя актуальными данными.

Избавление от рутинных операций, минимизация ошибок

При построении модели производятся инженерные расчеты по российским нормам, а также внутренний анализ и проверка проекта благодаря встроенным алгоритмам контроля.

Автоматическое формирование отчетных документов

Охват ключевых потребностей по всей необходимой документации проекта, включая планы расположения оборудования, спецификации, структурную схему, отчеты по расчетам, кабельные журналы, табличные документы.

Поддержка новейшей версии Платформы nanoCAD

nanoCAD BIM ОПС 24.0 устанавливается на Платформу nanoCAD версии 24.0.

Строка поиска оборудования

Добавлена строка поиска оборудования в базе данных. Строка доступна в базе данных оборудования в Менеджере баз данных, в базе данных проекта, окне импорта/экспорта.

Работа с линейными дымовыми пожарными извещателями (ИПДЛ)

Изменена логика работы с линейными дымовыми пожарными извещателями (ИПДЛ). Теперь если излучатель и приемник объединены в комплекс, то в спецификации выводится запись по излучателю; если излучатель и приемник являются отдельными объектами, то в спецификации отображаются обе записи. Также при работе с ИПДЛ добавлена возможность автоматического обновления выноски маркировки приемника.

Новый параметр маркировки оповещения

Для выноски маркировки дополнительных свойств помещений добавлен параметр Требуемый уровень звука оповещения, дБ.

Новый параметр маркировки источников питания

Для маркировки резервированных источников питания добавлен параметр Номер ППК.

Реализованы пожелания и устранены недостатки

Исправлены недостатки, собранные online-системой регистрации ошибок, а также реализованы замечания и пожелания, высказанные в обращениях к разработчикам и на официальном форуме.

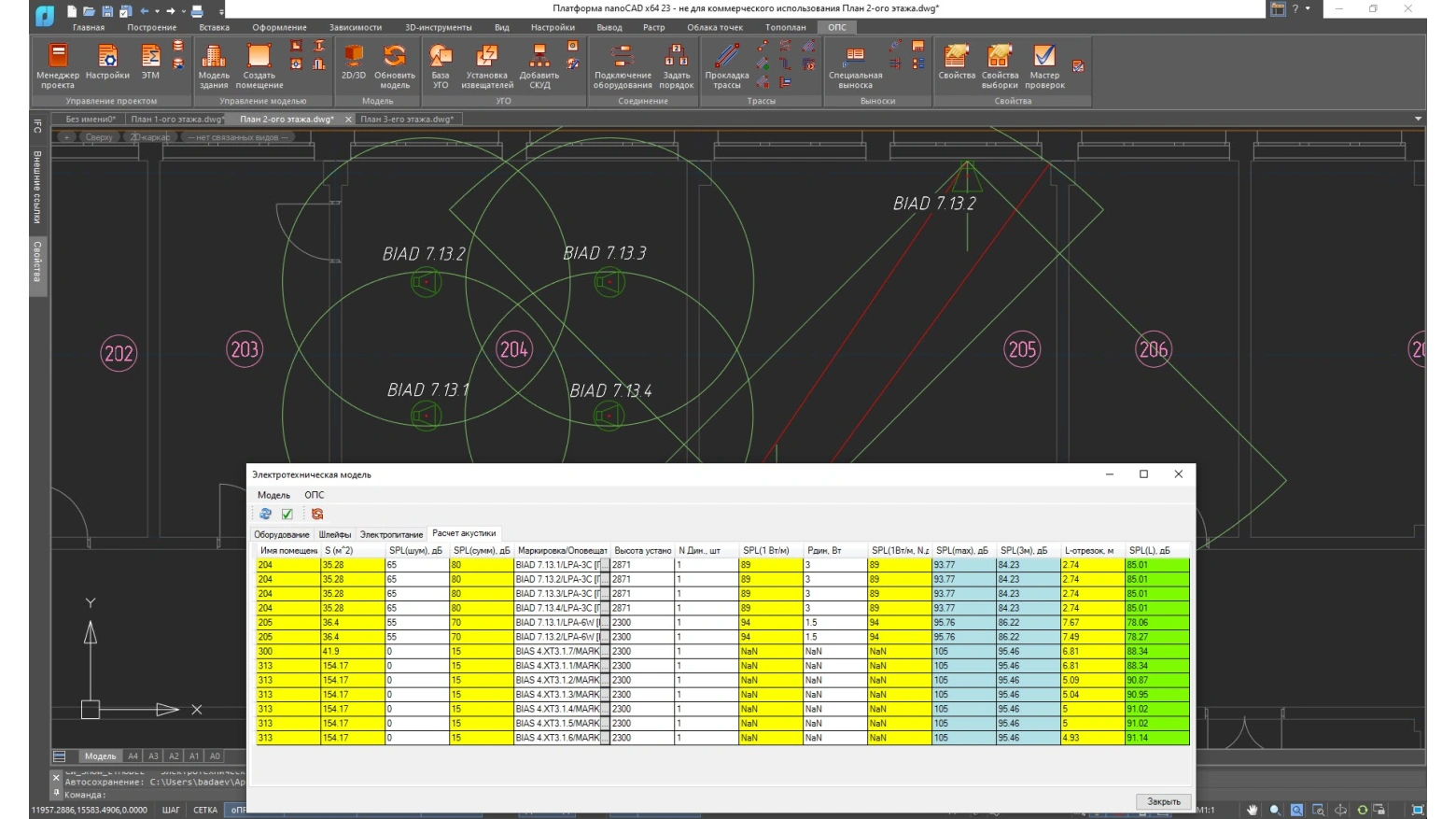

Расчет уровня звука оповещателей

Добавлен расчет уровня звука от нескольких оповещателей. Расчет ведется по автоматически сформированной сетке в помещении для каждой ячейки сетки.

Построение карты

Построение карты возможно как для помещения, группы помещений, так и для всего этажа. При построении используется цветовое деление с шагом 1 дБ. Цветовое деление настроено на диапазон от 60 до 120 дБ. Если значения уровней звука в какой-либо области помещения ниже или выше граничных, то в этих областях будут использованы цвета, принятые для граничных значений.

Учет изменений звуковой волны

Для учета отражения звуковой волны или учета прохождения звуковой волны через препятствие реализован объект Вторичный источник звука, который позволяет задавать уровень ослабления звуковой волны и суммировать уровень звука от нескольких источников.

Подсказка

При наведении курсора на область карты будет отображаться подсказка со значением уровня звука на ячейке сетки.

Легенда цветов

Для идентификации цветового деления уровней звука реализована легенда цветов уровней звука, в которой выводится только отображаемый на чертеже диапазон.
