Область применения

Специализированное программное обеспечение nanoCAD BIM СКС – инструмент, позволяющий повысить эффективность труда при проектировании структурированных кабельных систем, на сленге проектировщиков – «слаботочки». Наличие собственного графического ядра делает nanoCAD BIM СКС независимым от других графических систем, поддержка формата *.dwg способствует обмену информации со смежниками и заказчиками.

В nanoCAD BIM СКС сочетаются удобный, специально сконструированный интерфейс, точно подобранные и настроенные инструменты графического отображения, а также средства для выполнения необходимых расчетов при подборе оборудования.

Программный продукт nanoCAD BIM СКС позволяет решать следующие задачи:

• консолидация информации по проекту;
• создание системы кабельных каналов;
• проектирование горизонтальной подсистемы;
• проектирование магистральной подсистемы здания;
• проектирование распределительных пунктов этажа и здания;
• проектирование магистральных кабелей и кроссов телефонии здания;
• автоматическая трассировка кабелей;
• автоматическое составление отчетных документов (спецификация, кабельные журналы, схемы компоновки монтажных конструктивов, структурная схема).

Ядро системы

nanoCAD – российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования и выпуска чертежей.

Удобство и «дружественность» nanoCAD обеспечиваются принятыми традиционными методами работы и знакомым интерфейсом. Освоить платформу nanoCAD сможет практически любой проектировщик, имеющий опыт работы в популярных САПР: меню, иконки кнопок, панели и командная строка легко узнаваемы. Все это позволяет быстро приступить к работе, затратив минимум времени на переобучение персонала.

Организация работы

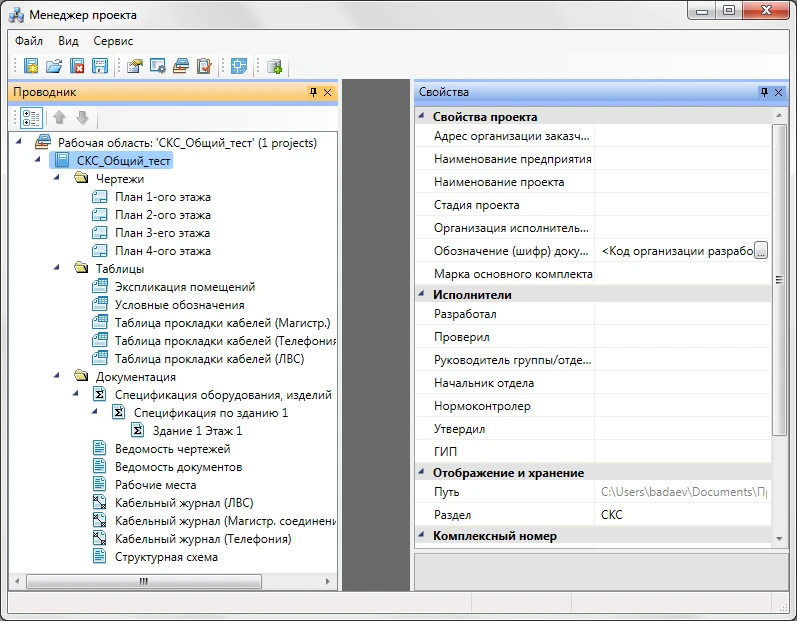

Одним из факторов успешного выполнения проекта является доступ к информации по проекту. Работа в nanoCAD BIM СКС построена вокруг инструмента Менеджер проекта – фактически центральной базы данных проекта, которая содержит чертежи, автоматически формируемые отчеты и результаты расчетов, а также позволяет собрать все необходимые документы для выполнения проекта (техническое задание, пояснительные записки и т.п.). Также Менеджер проекта позволяет использовать привязанные к производителям базы оборудования и управлять доступом к ним, обеспечивает назначение и перенастройку под проект параметров оборудования, максимально детализируя проект и организуя коллективную работу отдела (группы) проектирования с едиными согласованными данными.

Программа nanoCAD BIM СКС позволяет загружать векторную архитектурно-строительную подоснову плана сооружения. Поддерживаются файлы *.dwg, созданные как в AutoCAD или в любых приложениях к нему, так и в других программах, поддерживающих этот формат.

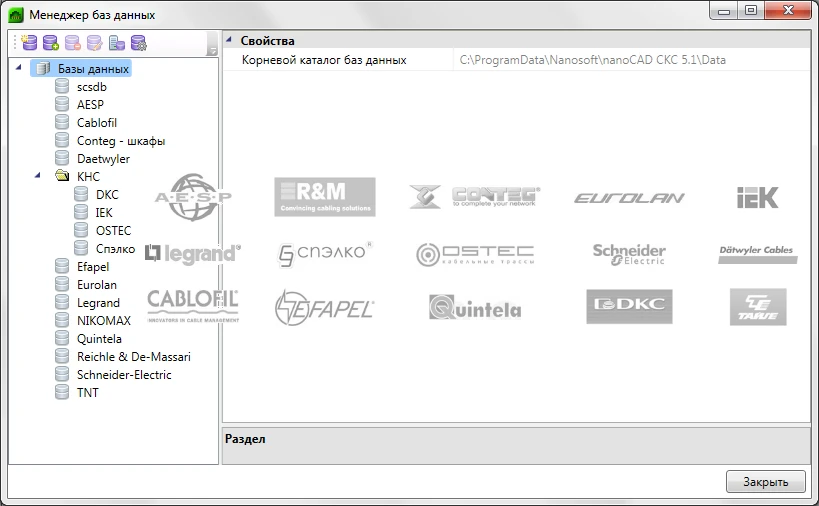

К программе nanoCAD BIM СКС прилагаются 16 баз данных производителей кабельных систем, шкафов и кабеленесущих систем. Прозрачный импорт оборудования из баз производителей позволяет иметь под рукой любое представленное в базах оборудование для более быстрого и успешного выполнения проекта. Все базы данных открыты для редактирования, к тому же у пользователя всегда есть возможность создавать любые другие базы производителей оборудования.

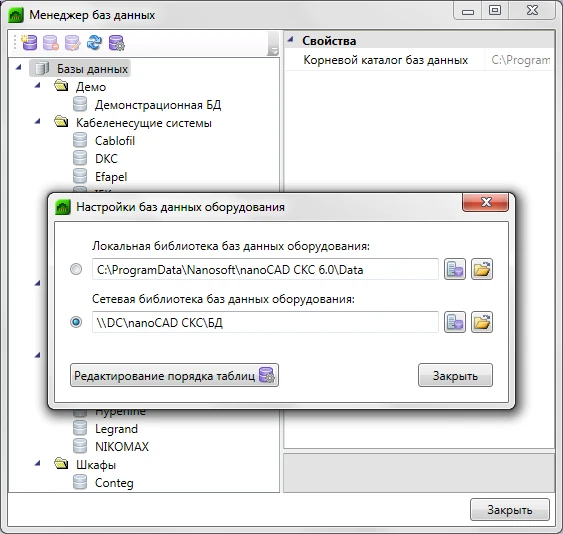

Также реализована возможность организовать для группы пользователей общую сетевую библиотеку баз данных оборудования, которую можно разместить на сервере и указать к ней путь. При запуске программы в фоновом режиме происходит синхронизация локально расположенных баз данных пользователя с сетевой. Это позволяет группе пользователей применять общие базы данных производителей с возможностью полноценной работы при отсутствии подключения к сетевой библиотеке.

Моделирование

nanoCAD BIM СКС – это переход от работы с отдельными чертежами к моделированию проектируемой системы без принципиального изменения приемов и методов проектирования. Информационная модель системы позволяет спроектировать систему именно так, как она будет смонтирована в действительности, а рабочую документацию получить в максимально автоматизированном режиме. Кроме того, единая модель системы обеспечивает возможность оперативно вносить изменения – любые изменения влияют на связанную между собой информацию, что сокращает число ошибок и несогласований. Фактически nanoCAD BIM СКС позволяет уйти от черчения и сконцентрироваться на проектной деятельности, намного детальнее и точнее прорабатывая проектное решение.

В целом построение информационной модели в процессе проектирования позволяет:

• максимально приблизить проект к условиям монтажа и эксплуатации системы;
• производить расчеты с учетом технических характеристик используемого в проекте оборудования;
• использовать медоты оценочного расчета оборудования;
• иметь всегда актуальную и согласованную информацию по проекту;
• моментально вносить графические и технические изменения.

Создание струкрурированных кабельных систем

При использовании программы nanoCAD BIM СКС пользователь имеет возможность работы со следующими подсистемами СКС:

Подсистема рабочего места

При работе с подсистемой рабочего места учитываются различные варианты установки рабочих мест (на стену, в короб, лючок, сервисную колонну и т.п.), а также любые варианты комплектации каждого рабочего места. Рабочие места могут быть установлены как вручную, так и в автоматическом режиме, по площади на одно рабочее место. Каждый порт рабочего места имеет индивидуальную маркировку, а использование масок маркировки позволяет с легкостью изменить маркировку во всем проекте за несколько нажатий клавиш мыши. Также, в любой момент выполнения проекта можно изменить состав, комплектацию и параметры установки каждого рабочего места, и его графическое обозначение на чертеже.

Горизонтальная подсистема

Трассировка кабеля горизонтальной подсистемы происходит в автоматическом режиме, как по кабельным каналам, так и по координатам установки соединяемого оборудования при оценочном расчете кабеля. При трассировке кабеля учитываются его запасы на укладку в кабельных каналах, укладку в шкафу и укладку в коробе со стороны рабочего места. Все это позволяет с невероятной точностью в считанные секунды подсчитывать количество кабеля горизонтальной подсистемы для всего проекта и отобразить полученное значение в спецификации.

Магистральная подсистема здания

При моделировании пользователь программы nanoCAD BIM СКС связывает все этажи здания в единую модель, что позволяет без труда трассировать кабель магистральной подсистемы здания между чертежами этажей даже расположенных в разных *.dwg-файлах. Кабель магистральной подсистемы здания трассируется в автоматическом режиме с учетом запасов на укладку в кабельных каналах и укладку в шкафах. В nanoCAD BIM СКС магистральная подсистема здания может быть реализована с использованием различных передающих сред (оптика и медь), а также, на любом типе кабеля.

Подсистема телекоммуникационной

При работе со шкафами в nanoCAD BIM СКС существует возможность их автоматического заполнения кроссовым оборудованием исходя из количества портов рабочих мест. При автоматическом заполнении могут быть учтены как панели кросса СКС, так и панели телефонного кросса и коммутаторы или панели второго представления портов коммутаторов, если последние располагаются в другом шкафу или используются панели с управляемыми соединениями. После автоматической установки оборудования возможно сразу же сформировать схему шкафа на отдельном чертеже, и, если результаты компоновки не соответствуют условиям выполняемого проекта, внести изменения в порядок расположения оборудования и добавить дополнительное оборудование.

Создание системы кабельных каналов

Программный продукт nanoCAD BIM СКС позволяет создавать системы кабельных каналов практически любой сложности. В программе используются три основных типа кабельных каналов: лотки, трубы и короба. Установка свойств кабельных каналов осуществляется путем создания конфигураций.

Каждая конфигурация может быть построена на одном и том же типоразмере кабельного канала, но иметь различные узлы крепления и конфигурации соединительных элементов, и, соответственно, может иметь различное отображение на чертеже.

В программе реализована функция по определению ориентации трассы, что позволяет автоматически определять типы используемых соединительных элементов при поворотах трассы, например, внутренние и внешние углы для коробов.

При настройках конфигураций лотков можно настраивать и использовать конфигурации узлов крепления. Использование конфигураций узлов крепления позволяет не только получать детальную спецификацию, но и автоматически создавать сечения лотков с количеством проложенных в указанном сечении кабелей. Также, сечения поддерживают автоматическое обновление, как при смене направления взгляда, так и при изменении количества проложенных кабелей в лотке.

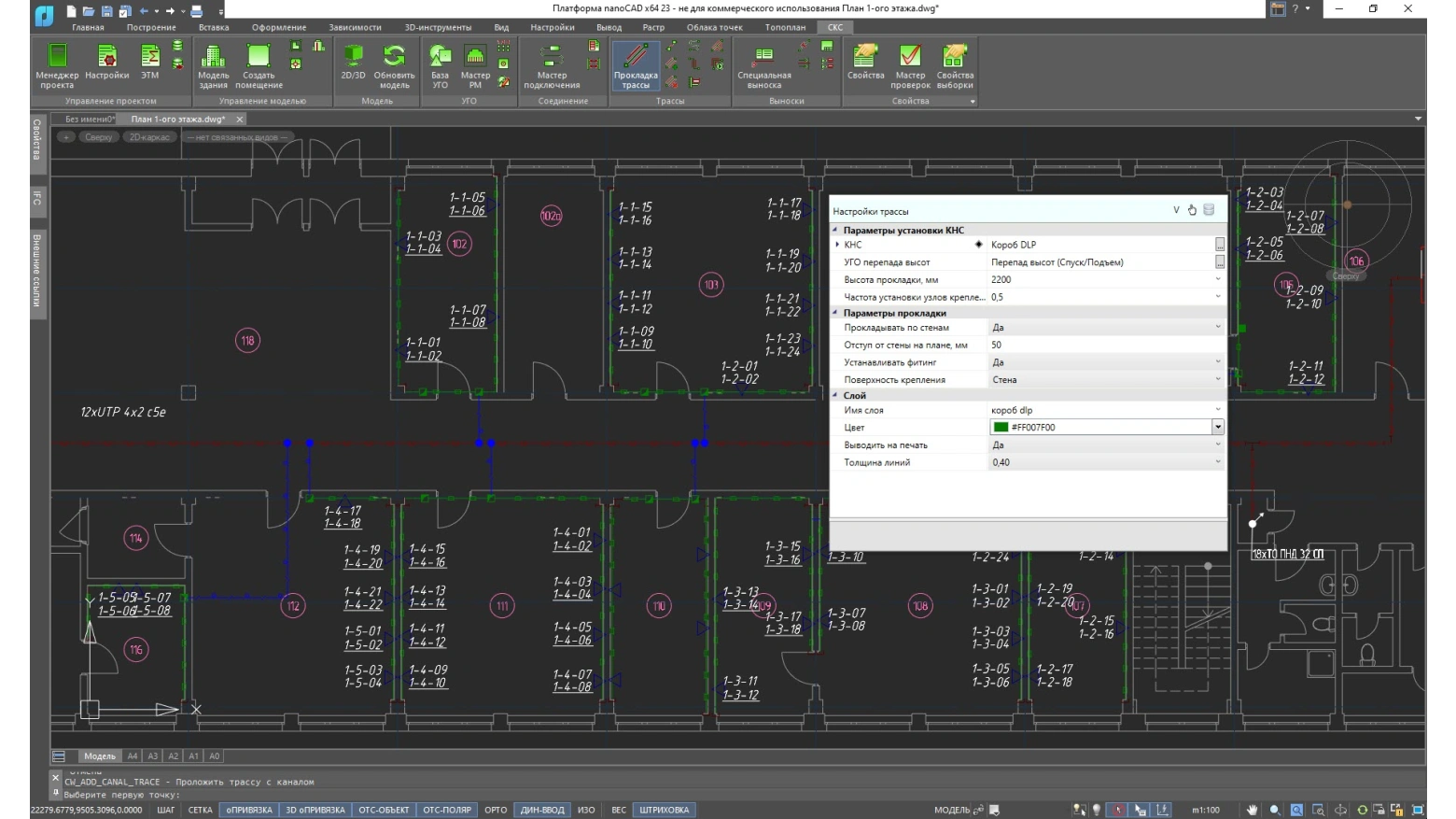

При прокладке каналов на чертеже используется плавающее окно, в котором есть возможность переключать параметры непосредственно в процессе прокладки кабеленесущих систем или сразу же выбрать все параметры для прокладки с ранее проложенных каналов.

После трассировки кабеля по кабельным каналам происходит расчет емкости кабельных каналов с учетом всех типов проложенных кабелей, а также с учетом максимального процента заполнения каждого типа кабельного канала. Если поперечное сечение кабелей выше допустимого для кабельного канала, то программа выдаст ошибку в окне проверок.

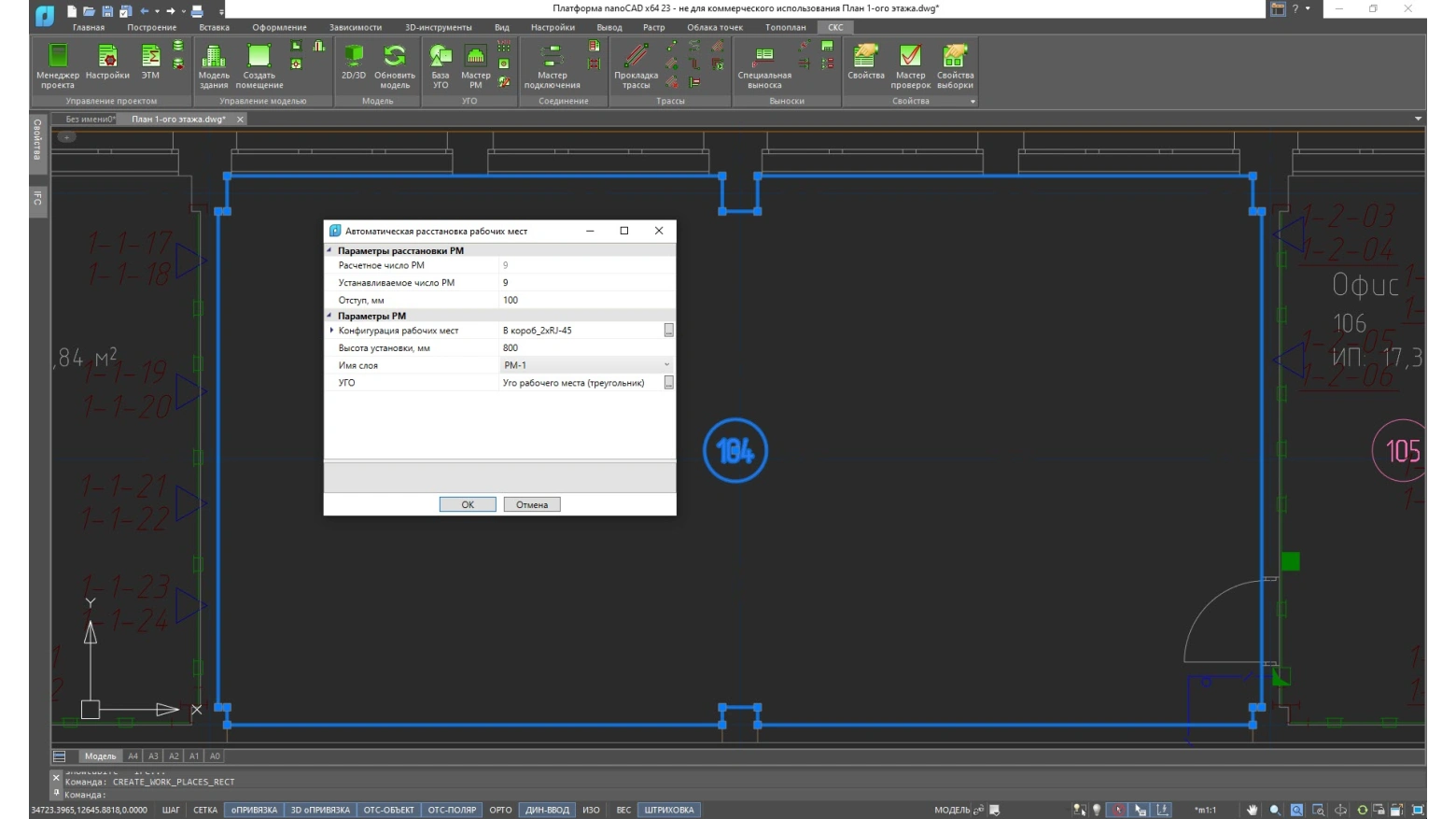

Также, в программе реализована возможность автоматической расстановки коробов в помещениях для установки рабочих мест. Короба устанавливаются на заданные пользователем высоту и отступ от конструкций, с учетом геометрии помещения, а также, при поворотах короба автоматически устанавливаются соединительные элементы.

Работа с электротехнической моделью

Все соединения в проекте осуществляются с помощью единой электротехнической модели (ЭТМ), которая позволяет быстро и безошибочно создать соединения как горизонтальной, так и магистральной подсистемы здания.

ЭТМ проекта включает в себя команды, дублирующие команды панели инструментов программы, которые позволяют, не открывая чертежа, осуществлять перемаркировку объектов. В ЭТМ доступны для просмотра и редактирования все свойства объектов, задействованных в соединениях.

Одним из новых и востребованных инструментов ЭТМ является автоматическое заполнение шкафа панелями на основании количества портов рабочих мест. Существует возможность выбрать панели кросса СКС, и при необходимости панелей телефонного кросса и коммутаторов или панелей второго представления портов коммутаторов.

Общая электротехническая модель кабельной системы формируется:

• при выполнении автоматической трассировки кабеля по кабельным каналам — как по горизонтальным, так и по вертикальным участкам;
• маркировкой оборудования, участвующего в соединениях кабельной системы. Значения маркировки автоматически обновляются при внесении изменений в проект;

При анализе электротехнической модели программа выдает сведения об объектах или соединениях, не прошедших проверку, и специально отображает их.

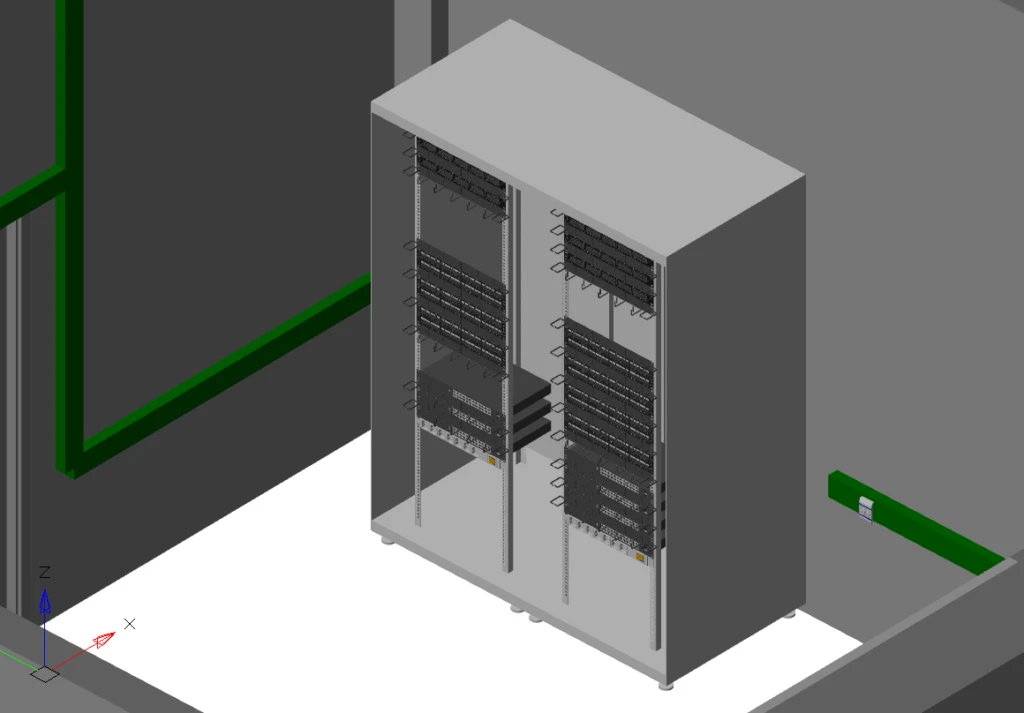

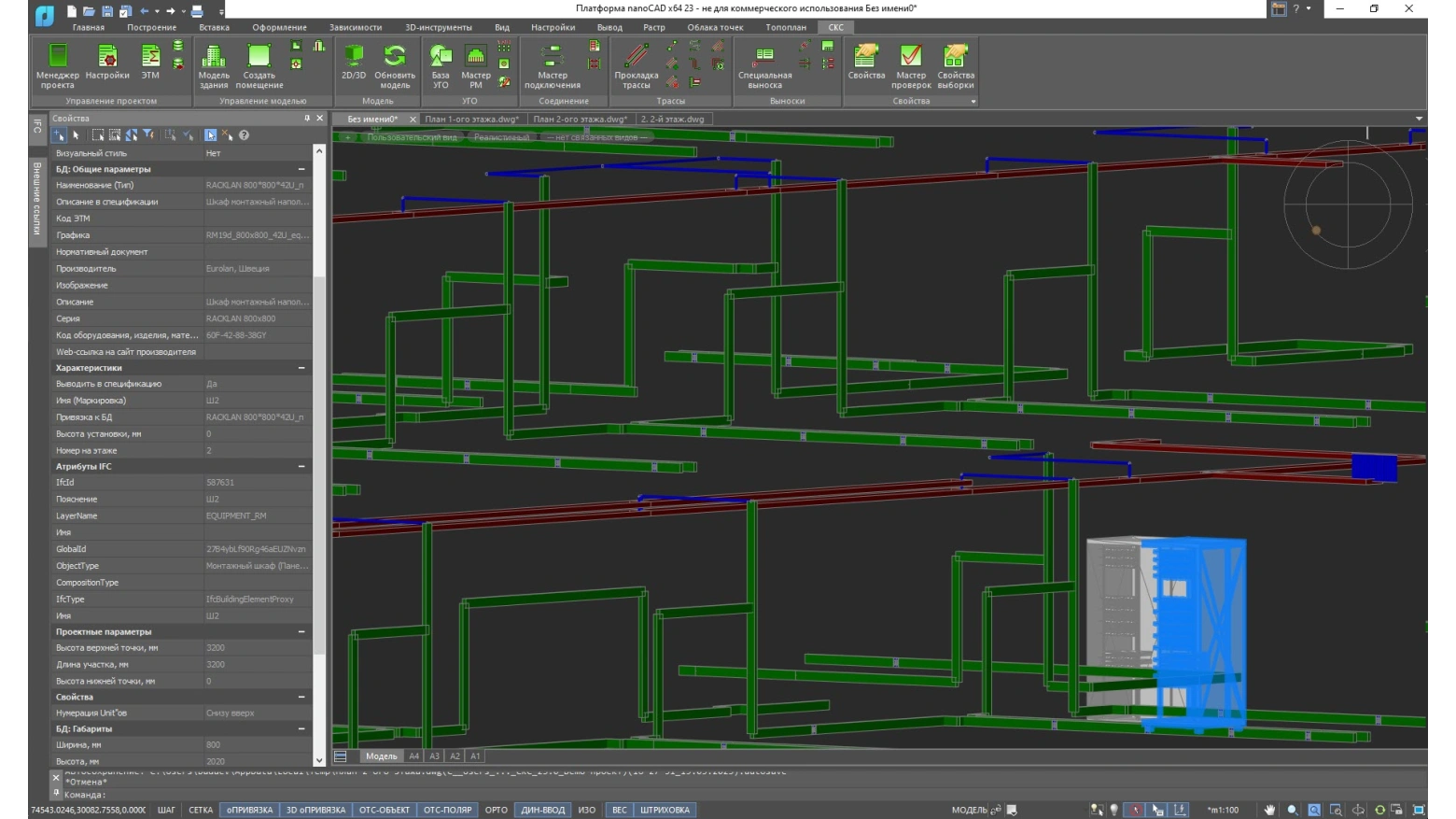

3D-модель проектируемой системы

В качестве отчетного документа может быть использована и 3D-модель плана этажа. 3D-модель создается на основе расставленного оборудования и проложенных кабельных каналов, а также, присутствия в каждом объекте, установленном на плане этажа параметра высоты.

Формирование 3D-модели происходит непосредственно на чертеже плана этажа, что позволяет иметь доступ к объектам, изменять их характеристики.

При создании 3D-модели каждый элемент размещается в собственный слой, что позволяет регулировать видимость объектов на *.dwg-файлах.

Также 3D-модель системы можно создавать в отдельном *.dwg-файле для всего объекта в целом.

Созданные 3D-модели можно использовать в качестве дополнительного контроля корректности установки оборудования на плане этажа.

Благодаря возможности добавлять оборудованию реалистичное 3D-представление можно создавать реалистичные виды его установки на проектируемом объекте.

Выгрузка в IFC

nanoCAD BIM СКС позволяет выгружать информационную модель проектируемой системы в формат IFC (Industry Foundation Classes), предназначенный для обмена информацией в строительстве. Благодаря этому информационные модели структурированных кабельных систем, выполненные в nanoCAD BIM СКС, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе, будь то ARCHICAD, Revit, Allplan или какая-либо другая. Таким образом, nanoCAD BIM СКС полностью соответствует основным принципам OpenBIM-проектирования.

Документирование проекта

nanoCAD BIM СКС позволяет не только минимизировать ошибки при проектировании, но и получить в автоматизированном режиме сформированные отчетные документы в соответствии с отечественными стандартами и выгрузить их либо на поле чертежа, либо во внешние системы Microsoft Office, OpenOffice.org. В частности, пользователь в любой момент может получить следующие согласованные документы:

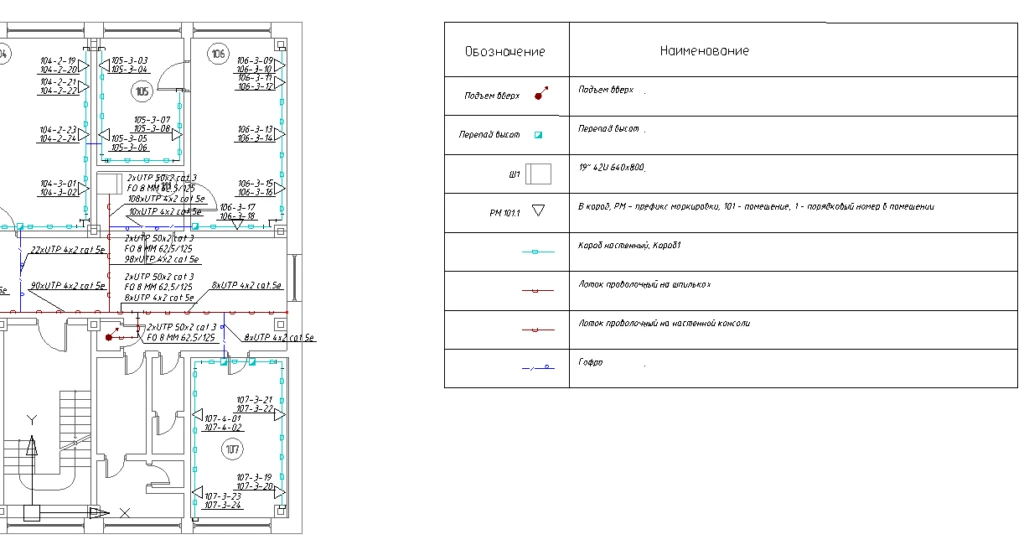

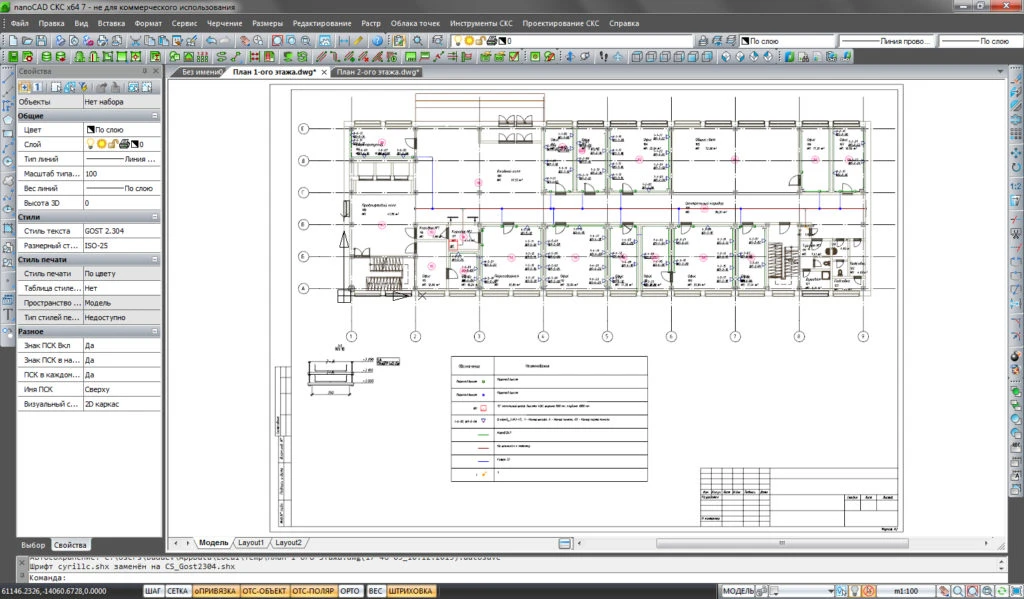

• рабочие чертежи поэтажных планов, оформленные в соответствии с отечественными стандартами, с автоматически промаркированным оборудованием и расставленными выносками, а также с возможностью добавления рамки по ГОСТ Р 21.1101-2013;
• три варианта кабельного журнала, позволяющие отслеживать связи горизонтальной и магистральной подсистем здания;
• ведомость чертежей основного комплекта, ведомость ссылочных и прилагаемых документов по ГОСТ 21.1101-2013;

• экспликация помещений по ГОСТ 21.501-93;
• таблицы прокладки кабеля;
• таблица используемых УГО, с возможностью ее создания как для всего проекта, так и для каждого плана этажа;
• отчет по рабочим местам, отображающий количество установленных рабочих мест и количество и типы портов рабочих мест как по помещениям, так и по этажам, а также и по всему зданию;

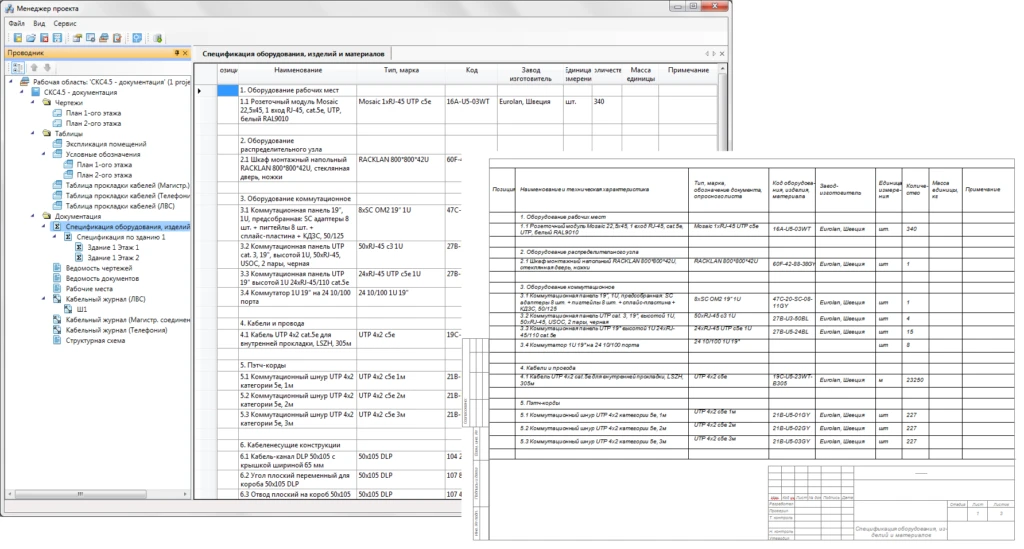

• спецификация оборудования и материалов по ГОСТ 21.110-95. Данные вносятся в спецификацию по принципу «что внесено в план этажа, то включено и в отчет» с возможностью коррекции выводимого документа. Существует возможность создания поэтажных спецификаций проекта;

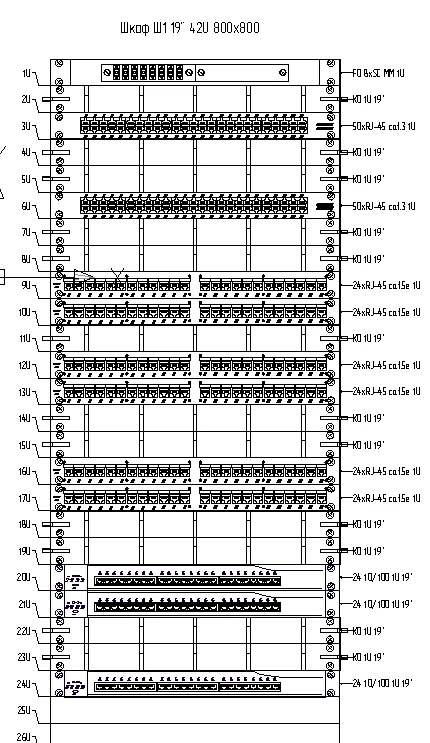

• автоматически создаваемая схема заполнения монтажного шкафа коммутационным оборудованием.

При создании спецификации для таких элементов как кабели и кабельные каналы существует возможность выбирать единицы измерения (метры, бухты, упаковки).

Настройка графических свойств объектов и характера отображения элементов чертежа производится редактором Настройка СКС. Настройка текстового, размерного стилей, стилей типов линий, толщин линий, координат и единиц осуществляется средствами nanoCAD.

Подготовка чертежей к печати производится в Мастере печати nanoCAD. Подготовку к печати документов MS Excel и MS Word, входящих в проект, осуществляют соответственно диспетчеры печати MS Excel и MS Word.
