Модуль nanoCAD «СПДС»

от 0 ₽

Инструмент предназначен для интеллектуального оформления и редактирования чертежей согласно российским стандартам. Учтено более 20 норм оформления документации.

Модуль Платформы nanoCAD для оформления документации в строительной отрасли. Подходит как для классического 2D-проектирования, так и в качестве дополнения к BIМ/ТИМ

Нанософт
Российский разработчик инженерного программного обеспечения: технологий автоматизированного проектирования (САПР/CAD), информационного моделирования (ТИМ/BIM) и сопровождения объектов промышленного и гражданского строительства (ПГС) на всех этапах жизненного цикла, а также сквозной цифровизации всех процессов в производстве. Основанная в 1989 году, компания занимается разработкой и внедрением программного обеспечения, включая такие инструменты, как nanoCAD, иные инструменты САПР и инновационные решения для проектирования, редактирования и моделирования. nanoCAD – это мощная платформа, обладающая обширными функциональными возможностями, предназначенная для создания чертежей, 2D и 3D моделирования. Приложение пользуется большой популярностью среди инженеров, архитекторов и проектировщиков. Компания постоянно развивается, стремясь предложить инновационные решения и инструменты, которые удовлетворяют потребности специалистов в области инженерии и дизайна. Нанософт активно работает над созданием новых технологий, чтобы обеспечить эффективные инструменты для профессионалов, работающих в разнообразных сферах проектирования и моделирования.
  • Создание архитектурно-строительных чертежей зданий и сооружений
  • Создание и редактирование блоков архитектурных элементов и деталей
  • Оформление строительных чертежей
  • Разработка детализированных планов этажей, сечений, фасадов и других конструктивных решений

Все необходимое для оформления чертежей по стандартам СПДС

Пример оформления чертежа в программе nanoCAD СПДС Простановка элемента оформления на чертеж Пример оформления вентиляции в программе nanoCAD СПДС

Основной функцией nanoCAD СПДС является оформление проектно-конструкторской документации в соответствии со стандартами СПДС. Программа содержит богатый инструментарий на основе технологии интеллектуального чертежа для автоматизации рутинных операций по оформлению готовых чертежей: планов, фасадов, разрезов, сечений, видов, узлов и т.д. Средствами nanoCAD СПДС наносятся все необходимые элементы оформления:

  • отдельные координационные оси, ортогональные и полярные массивы;
  • отрисовка и редактирование стен в плане;
  • вставка стандартных окон и дверей из базы данных;
  • работа с помещениями, генерация экспликации и ведомости отделки;
  • отметки уровня;

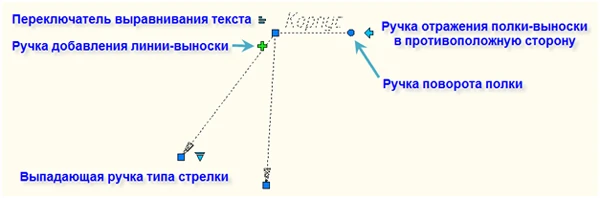

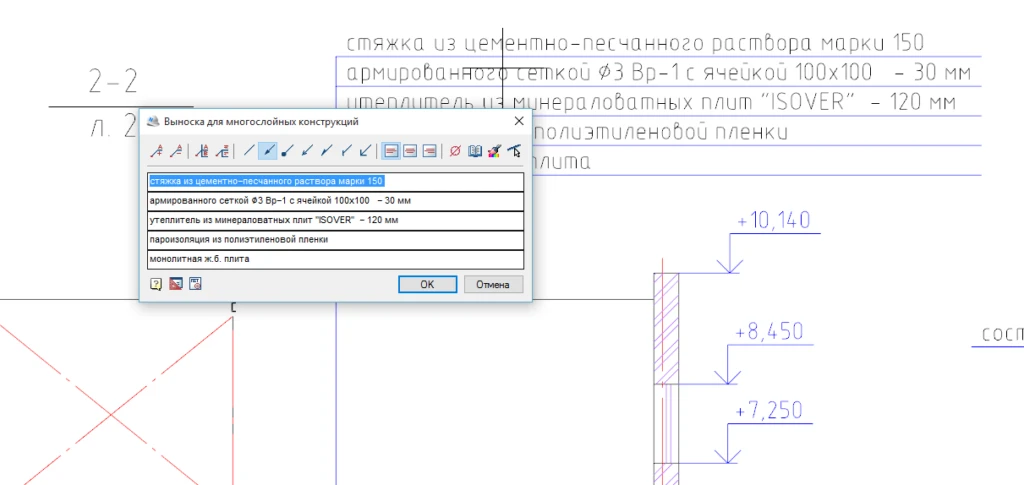

  • различные типы выносок (позиционная, гребенчатая, многослойная и т.д.);
  • обозначения видов, разрезов, сечений;
  • обозначения уклона, узла, фрагмента и позиции, маркеры изменения и позиционный;
  • технические требования и характеристики;
  • линейные, криволинейные линии обрывов и разрывов со скрытием части оборванной или разорванной геометрии;
  • граничная штриховка, теплоизоляция, гидроизоляция и граница грунта;
  • неразъемные соединения и сварные швы различных типов (угловые, стыковые заводские и монтажные);
  • площадь помещения с автоматическим определением ее значения по замкнутому контуру;
  • готовые форматы и таблицы по ГОСТам с возможностью их редактирования и создания пользовательских форматов и таблиц;
  • однострочные и многострочные тексты, а также любые текстовые надписи элементов оформления используют специальный векторный шрифт, соответствующий единой системе конструкторской документации ГОСТ 2.304 81*.
  • элементы встроенной базы данных: архитектура, конструкции, профили, шаблоны документов и т.д.

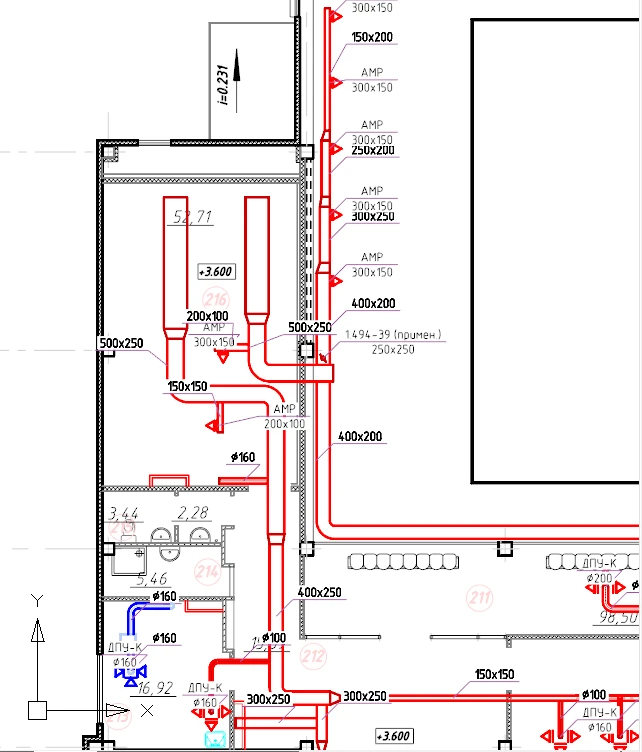

  • инженерные сети: коннекторы, трассы, оборудование;
  • автоматическая маркировка.

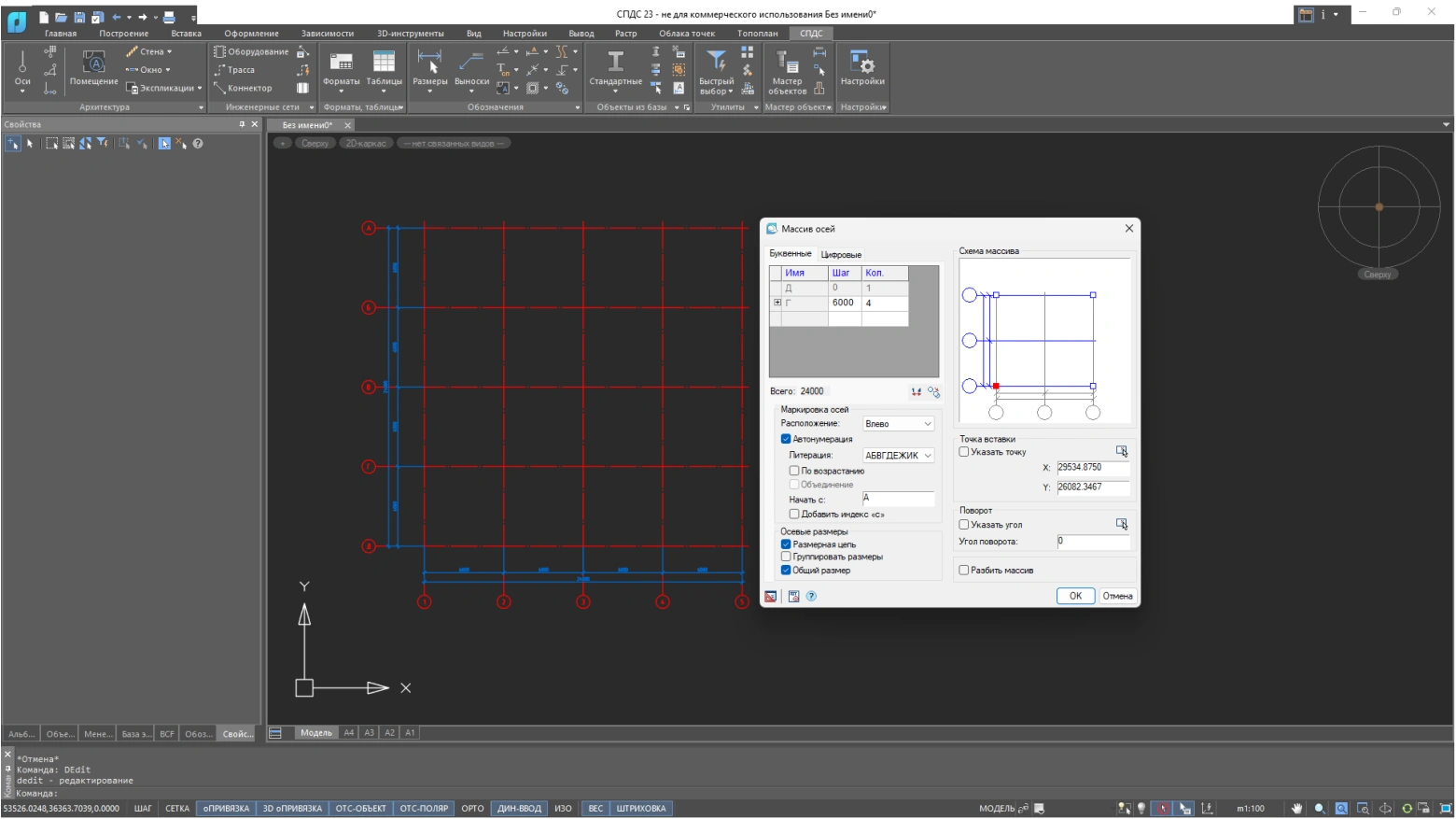

Координационные оси

Координационные оси

Наборы специальных инструментов для автоматической отрисовки координационных осей. В объектах поддерживается автоматическая нумерация согласно ГОСТ, автоматически устанавливаются ассоциативные размеры

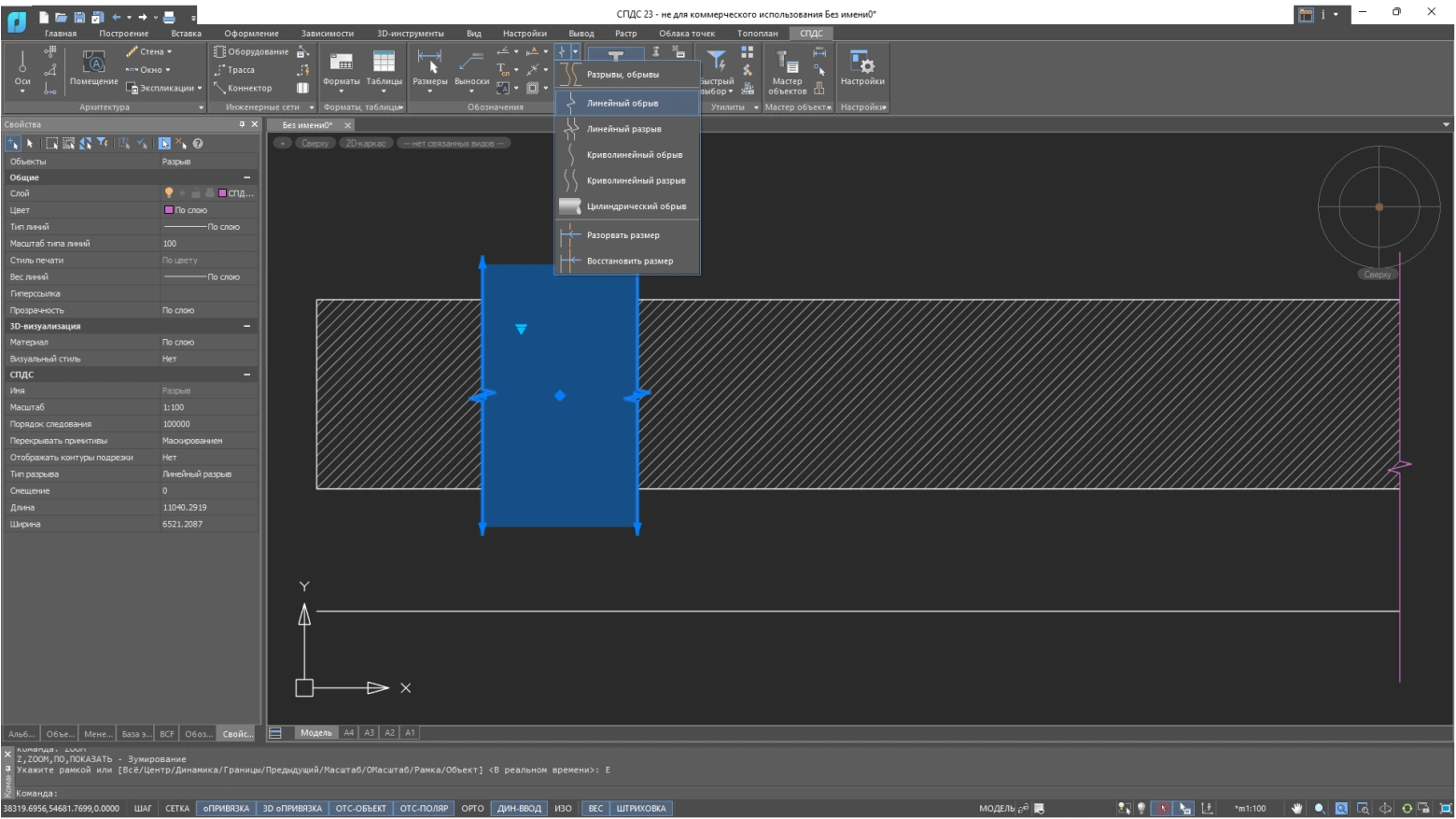

Разрывы, обрывы

Разрывы, обрывы

Инструменты группы «Разрывы и обрывы» автоматически скрывают часть геометрии на чертеже

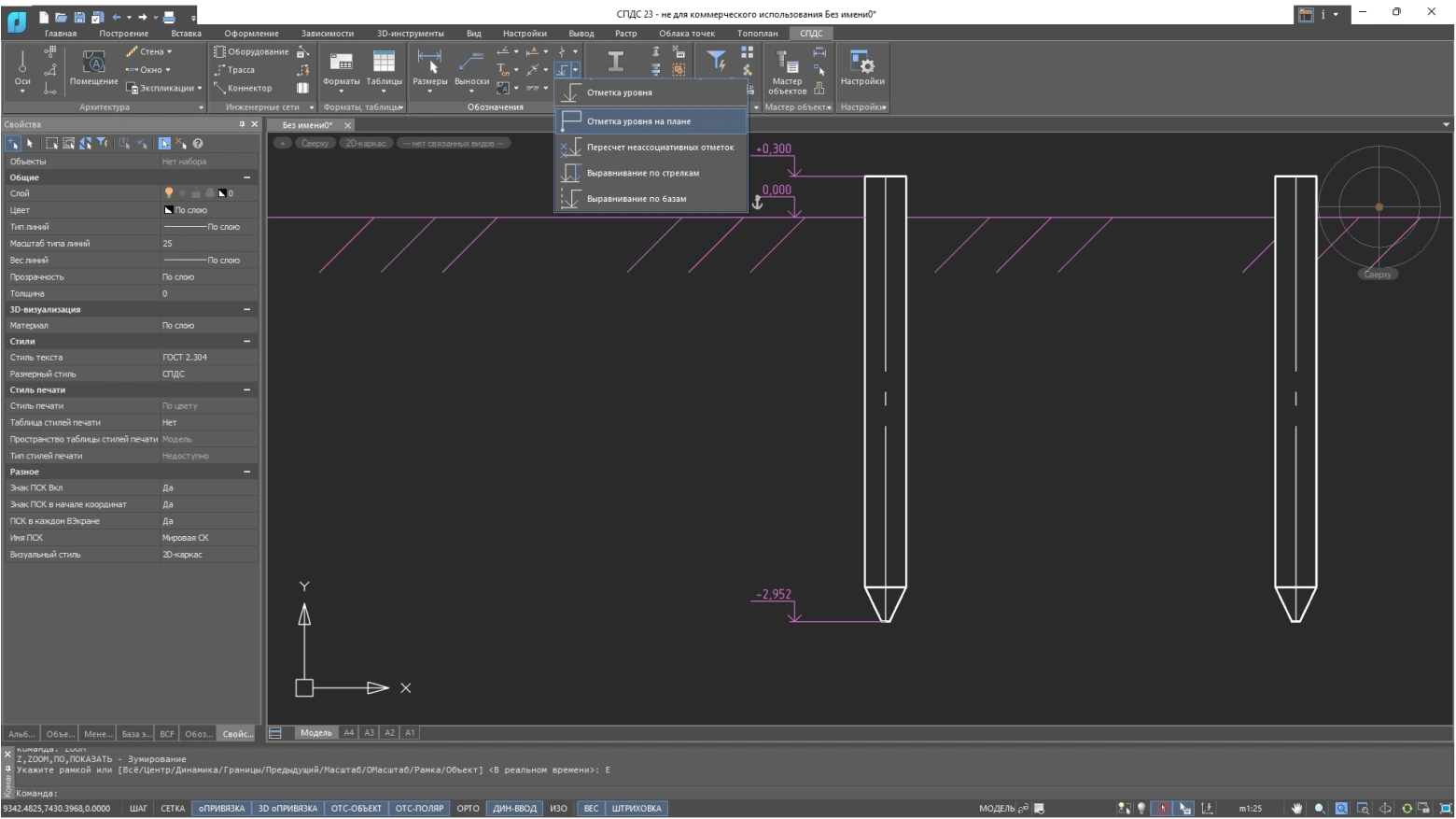

Отметки уровня

Отметки уровня

Значение отметки вычисляется автоматически и составляет расстояние по оси Y от точки вставки базовой отметки уровня до указанной точки отметки уровня (для базовой отметки значение по умолчанию равно 0)

Автоматические отчеты

Автоматические отчеты

С помощью инструмента Автоматические отчеты можно получить информацию в табличной форме из различных объектов чертежа, включая линии, полилинии, блоки, объекты оформления СПДС, а также универсальные маркеры и параметрические объекты. При этом между объектами и отчетом выстраивается двусторонняя связь, которая позволяет вносить в объекты изменения через таблицу

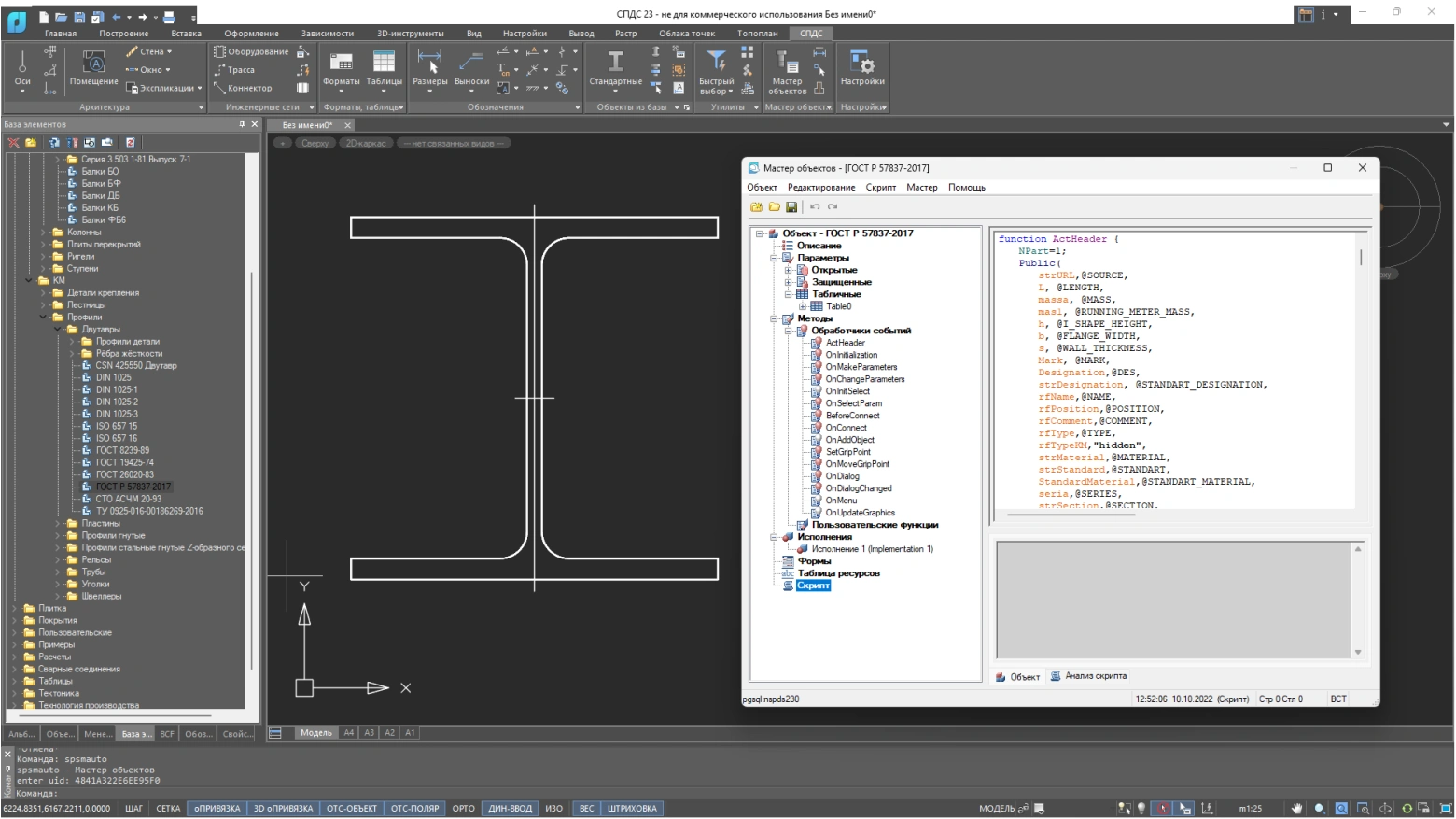

Мастер объектов и параметрические объекты

Мастер объектов и параметрические объекты

Параметрический инструмент для создания типовых деталей. Распознаёт пользовательскую графику и позволяет указывать табличные параметры. Поддерживает создание нескольких видов и исполнений, пользовательских диалогов для стандартных деталей, а также контуров подавления для перекрытия примитивов

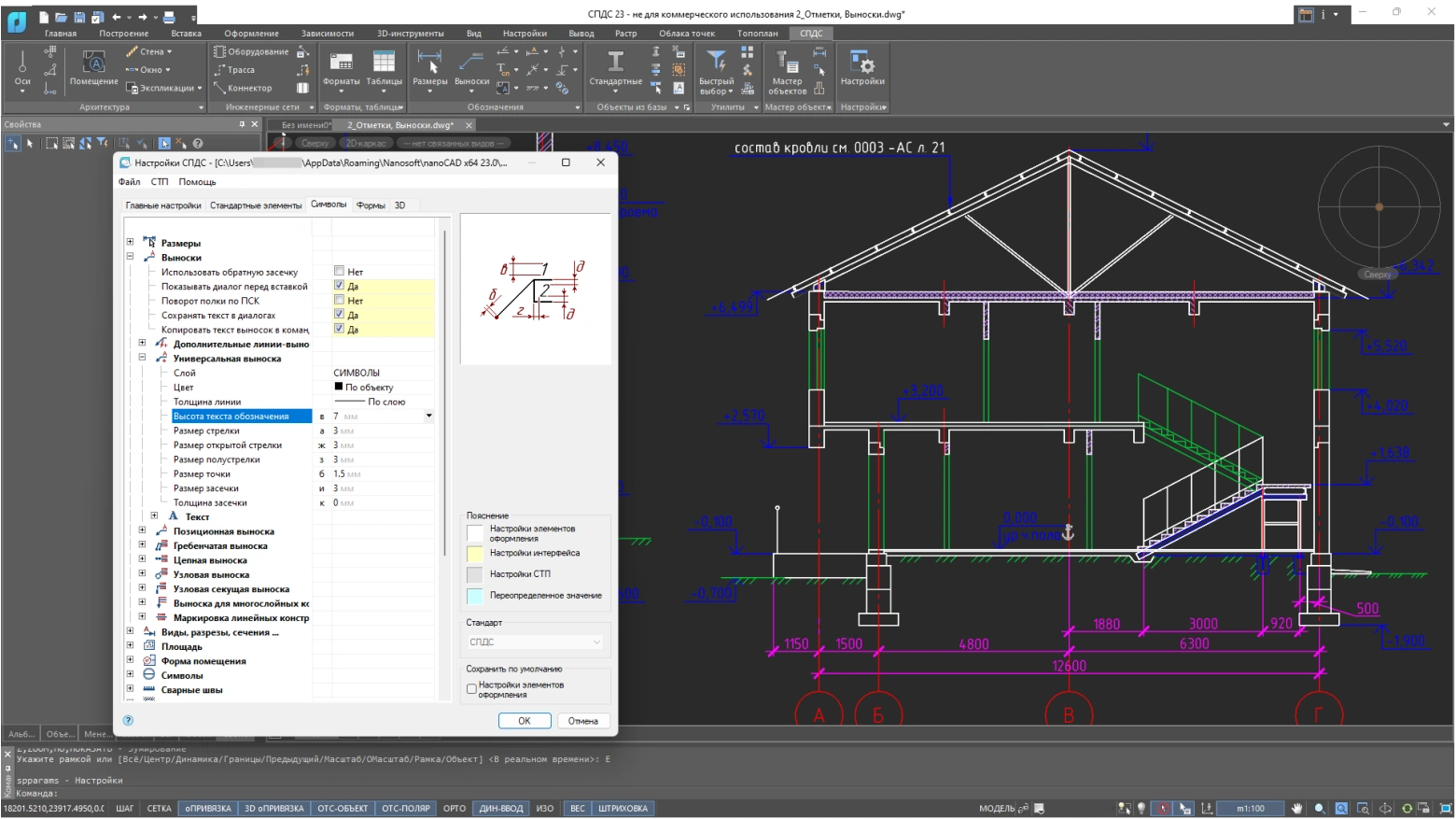

Настройка оформления

Настройка оформления

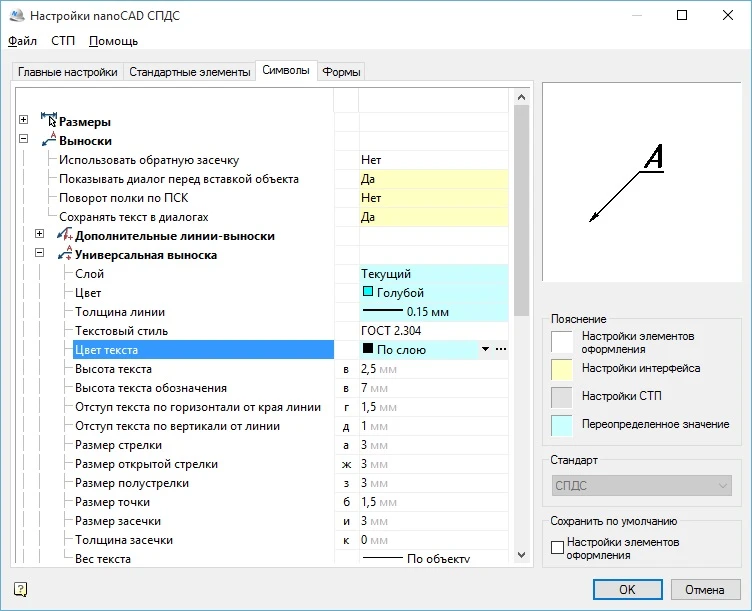

Все элементы оформления имеют гибкие настройки: можно изменить шрифты, типы линий, толщину элементов и даже слои, на которые будут автоматически добавляться объекты. Это удобно при использовании общего стандарта предприятия Записная книжка Для ввода постоянно повторяющихся типовых текстовых выражений (аббревиатур, символов и т.д.) применяется инструмент

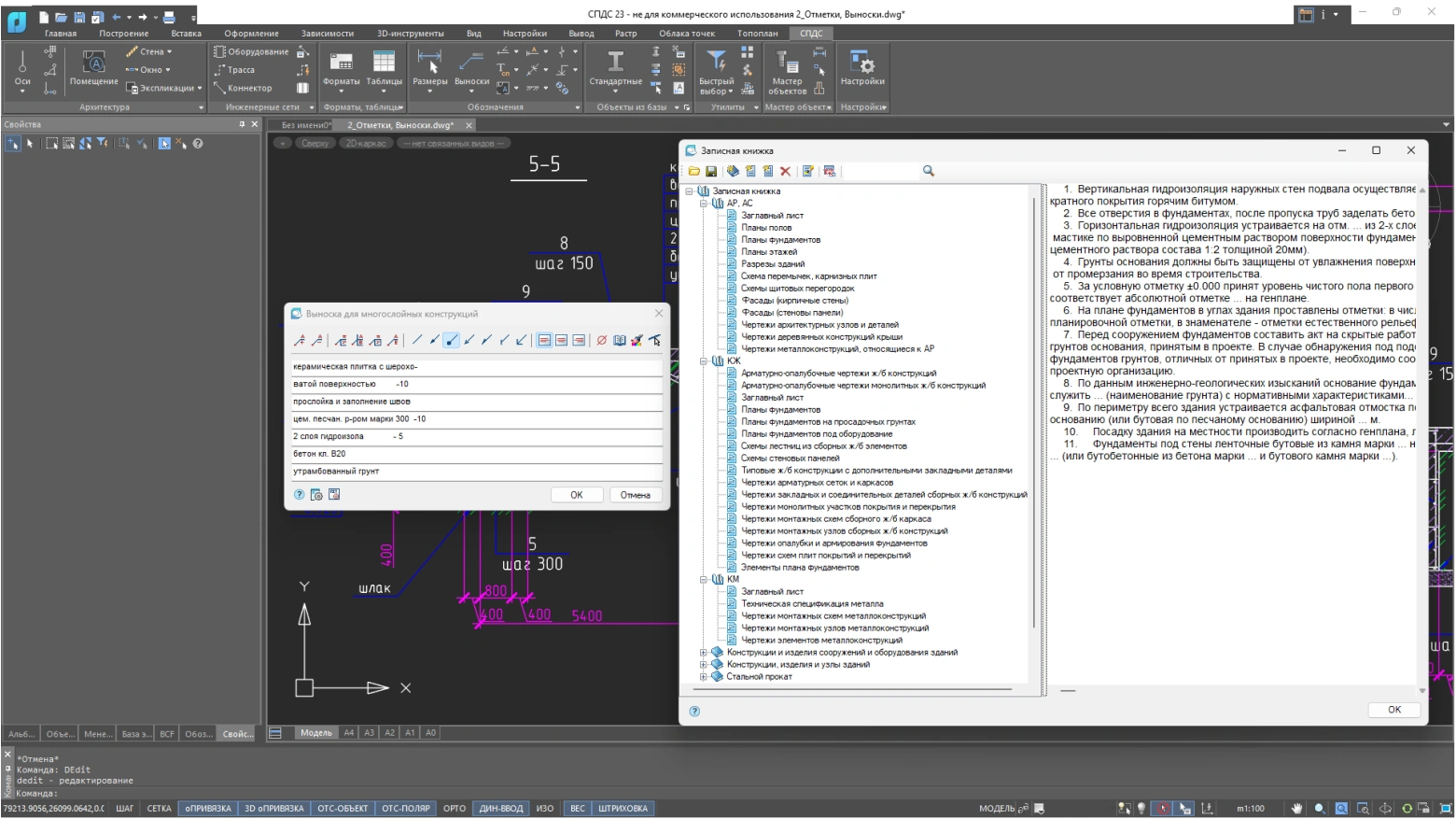

Записная книжка

Записная книжка

Для ввода постоянно повторяющихся типовых текстовых выражений (аббревиатур, символов и т.д.) применяется инструмент «Записная книжка». Инструмент интегрирован в диалоговые окна элементов оформления СПДС

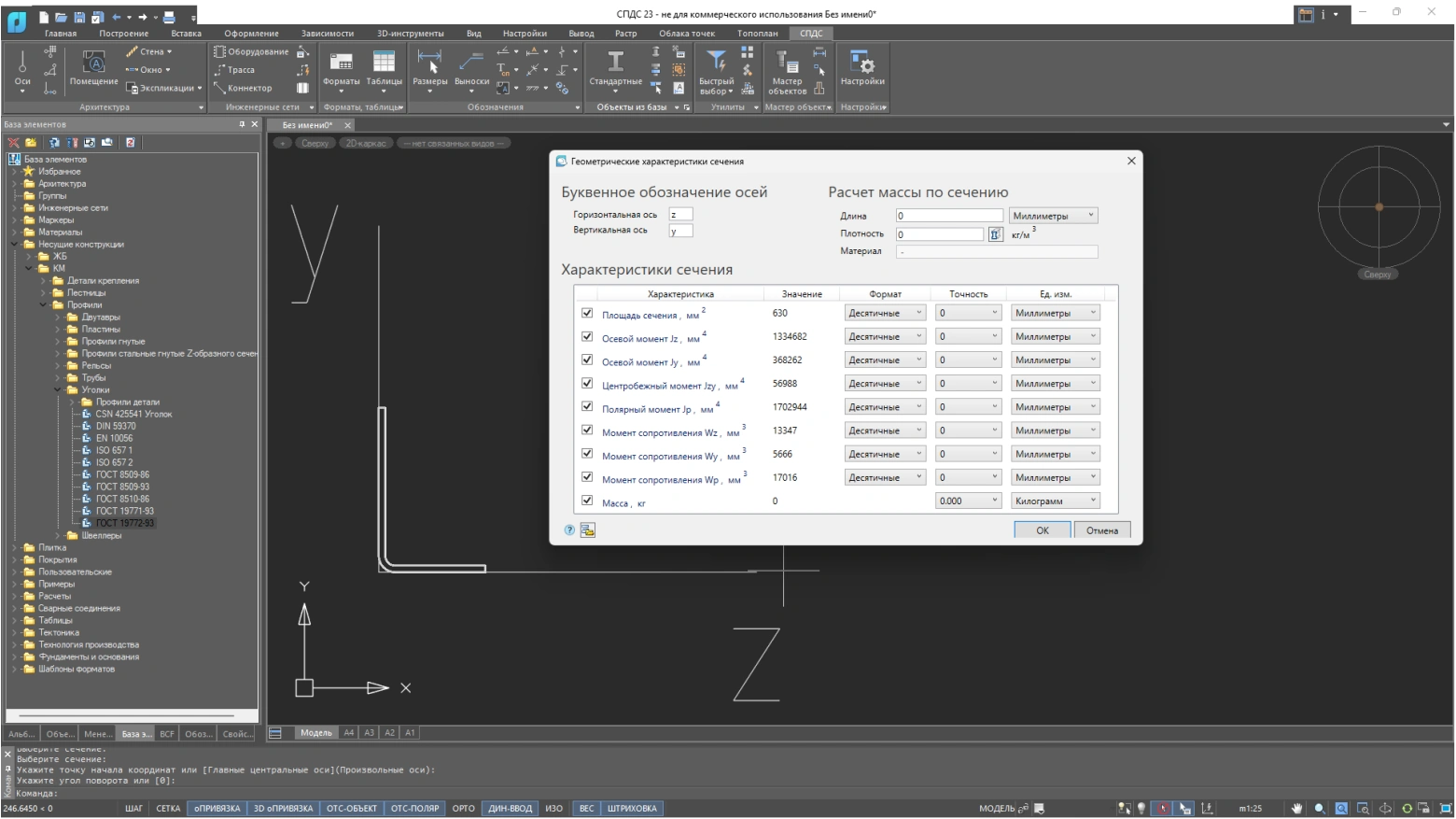

Геометрические характеристики сечения

Геометрические характеристики сечения

Функция позволяет получить масс-инерционные характеристики любого замкнутого контура. Для каждой характеристики можно настраивать точность и единицы измерения, а расчет характеристик выполнять относительно любых осей

Полная поддержка формата *.dwg

nanoCAD СПДС обеспечивает поддержку всех актуальных версий формата *.dwg (от DWG R11 до DWG2017). Абсолютная совместимость по формату файла позволяет поддерживать объемное отображение 3D-объектов, созданных в сторонних приложениях. Формат *.dwg является собственным форматом программы, все файлы сохраняются именно в нем. Графическое ядро представляет собой основу технологии интеллектуального чертежа, которая является одним из главных преимуществ nanoCAD СПДС.

Полноценная работа по созданию двумерных чертежей

В состав функций платформы nanoCAD включено все необходимое при формировании двумерных чертежей. Программа предназначена для оформления готового чертежа, но пользователи могут создать чертеж и с чистого листа. Привычные инструменты помогут разработать чертеж любой сложности, отредактировать его, нанести размеры, поработать с многострочным или однострочным текстом, растром, внешними ссылками, блоками и многим другим. В программе имеются необходимые настройки слоев, стилей размеров, текста, линий, единиц и лимитов чертежа. Реализованы функции объектной привязки, объектного отслеживания, полярной привязки, ортогональности и многих других режимов и функций, обеспечивающих комфортное черчение. Вывод на печать осуществляется в пространстве листа на видовых экранах или в самой модели.

Поэтажные планы

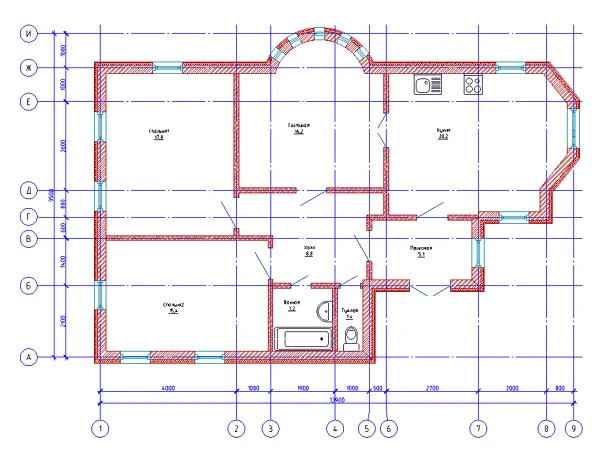

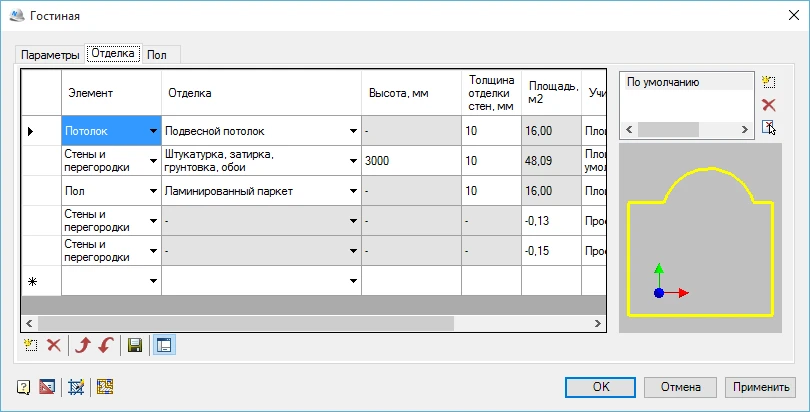

Пример плана, выполненного в модуле «Архитектура» Настройка отделки помещения

Модуль «Архитектура» предоставляет возможность вычерчивать поэтажные планы с применением специальных инструментов и объектов. Основные инструменты и возможности модуля:

  • линейные и дуговые сегменты при построении стен;
  • настройка шаблонов стен – геометрии построения, толщины и состава материалов, штриховки, порядка построения и приоритета слоев и т.д.;
  • инструменты редактирования стен;
  • вставка оконных и дверных проемов из базы данных;
  • простановка помещений на плане, описание помещения и отделки;
  • формирование экспликации помещения и ведомости отделки помещения;
  • нанесение объектов интерьера.

Полная параметризация и высокий интеллект элементов оформления

Объекты nanoCAD СПДС обладают интеллектуальными свойствами, которые проявляются при взаимодействии объектов друг с другом и при редактировании. Объекты представляются единым набором примитивов, которые их составляют, и работают как единое целое. Специальные «ручки» позволяют растягивать, перемещать, поворачивать объект или изменять его геометрию путем других манипуляций, но при этом объект не теряет правильности отображения, модификация происходит без геометрических искажений. Наряду с «ручками» разработаны специальные экранные марки, которые предоставляют пользователю расширенные средства редактирования объекта. Этот инструмент позволяет вызывать контекстное меню с опциями для определенной операции, добавлять элемент объекта, производить выравнивание текста, зеркально отражать часть объекта и т.д.

При взаимодействии между собой и с простыми примитивами nanoCAD поведение объектов подчиняется строгим правилам, назначенным каждому типу объектов. Это существенно ускоряет работу и повышает согласованность чертежа при простановке и редактировании любых объектов nanoCAD СПДС, а также автоматизирует множество рутинных операций по корректировке объектов. В таком поведении объектов заключается технология интеллектуального чертежа, которая определяет оформление как оптимальный и максимально автоматизированный процесс.

Каждый объект nanoCAD СПДС полностью параметризован. Это означает, что все простейшие примитивы (засечки, линии, текст и т.д.), которые составляют объект, обладают определенными геометрическими свойствами, определяющими его геометрическую конфигурацию. Настройки программы могут быть индивидуальными для каждого объекта и общими.

В диалоге настроек реализовано отображение переопределенных настроек, которые в текущем документе отличаются от заданных в файле настроек или в файле настроек СТП.

По умолчанию все объекты настроены строго по ГОСТам, но благодаря полной параметризации объектов вы можете изменять эти настройки.

Высокому уровню организации проектных работ способствует наличие на предприятии стандарта по оформлению проектной документации. Инструмент настройки элементов nanoCAD СПДС позволяет автоматически осуществлять контроль соответствия применяемому на предприятии стандарту, а в его отсутствие – нормам системы проектной документации для строительства.

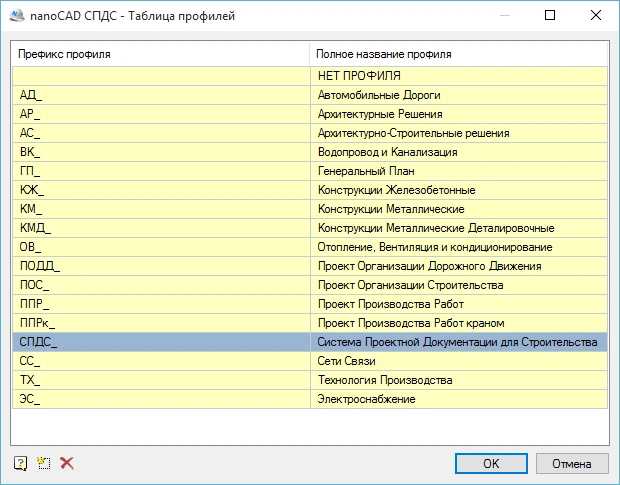

Для проектных подразделений с разными специальностями в nanoCAD СПДС предусмотрена возможность применения профилей настроек. Список указанных профилей позволит проектировщикам разных специальностей использовать единообразные имена слоев, отличающиеся лишь префиксом.

Масштабирование объектов СПДС

Особенностью чертежей (прежде всего – архитектурно-строительных) является разномасштабное представление фрагментов чертежа. Чтобы упростить оформление, исключить масштабирование изображения конструкции и ее элементов, nanoCAD СПДС использует масштаб элементов оформления чертежа (масштаб символов). Применение масштаба символов позволяет избежать создания множества размерных и текстовых стилей.

В соответствии со значением масштаба символов элементы оформления nanoCAD СПДС на чертеже автоматически увеличиваются или уменьшаются. Ряд масштабов элементов оформления соответствует регламенту масштабов увеличения/уменьшения изображений на чертеже единой системы конструкторской документации ГОСТ 2.302-68.

Изменение масштаба символов затрагивает следующие объекты:

  • текст и размеры nanoCAD в зависимости от пользовательских настроек;
  • объекты оформления СПДС;
  • типы линий nanoCAD.

В зависимости от пользовательских настроек возможно использование масштаба измерений, который, в отличие от масштаба символов, влияет на величину измерения размеров и отметок уровня. Инструмент предназначен, прежде всего, для специалистов, работающих с масштабированной моделью (генплан, магистральные трубопроводы).

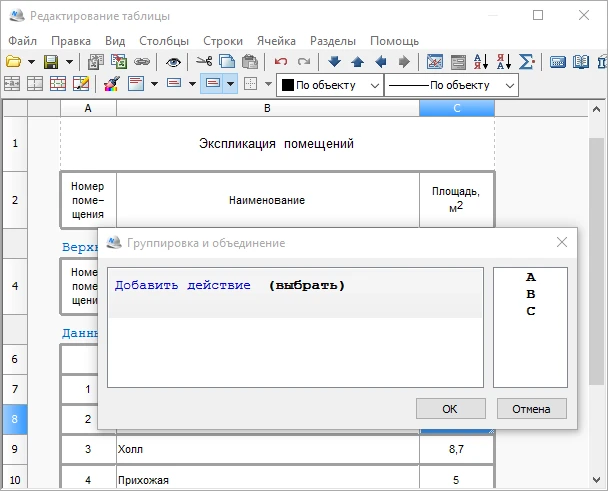

Автоматизация работы с табличными формами и связь с ними данных чертежа

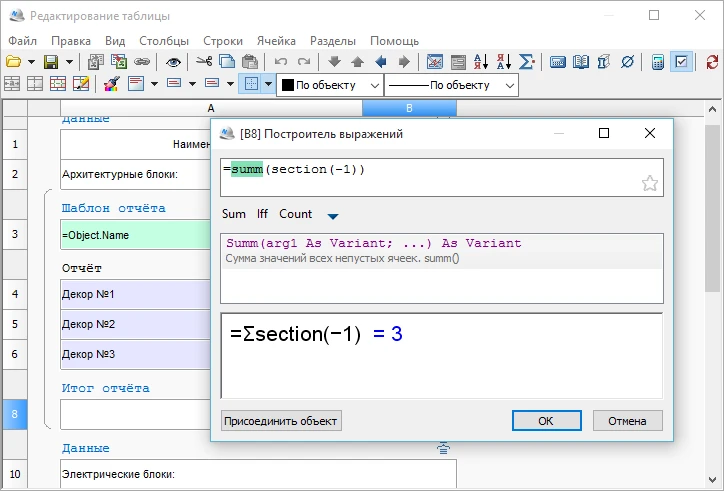

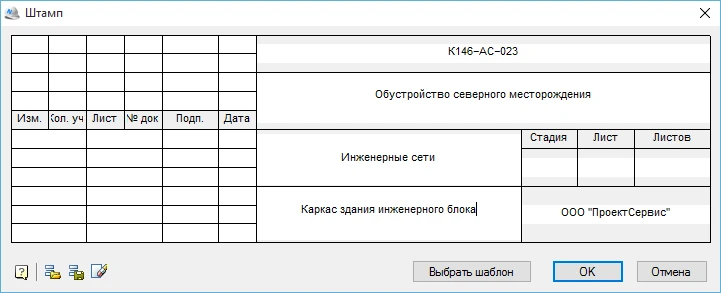

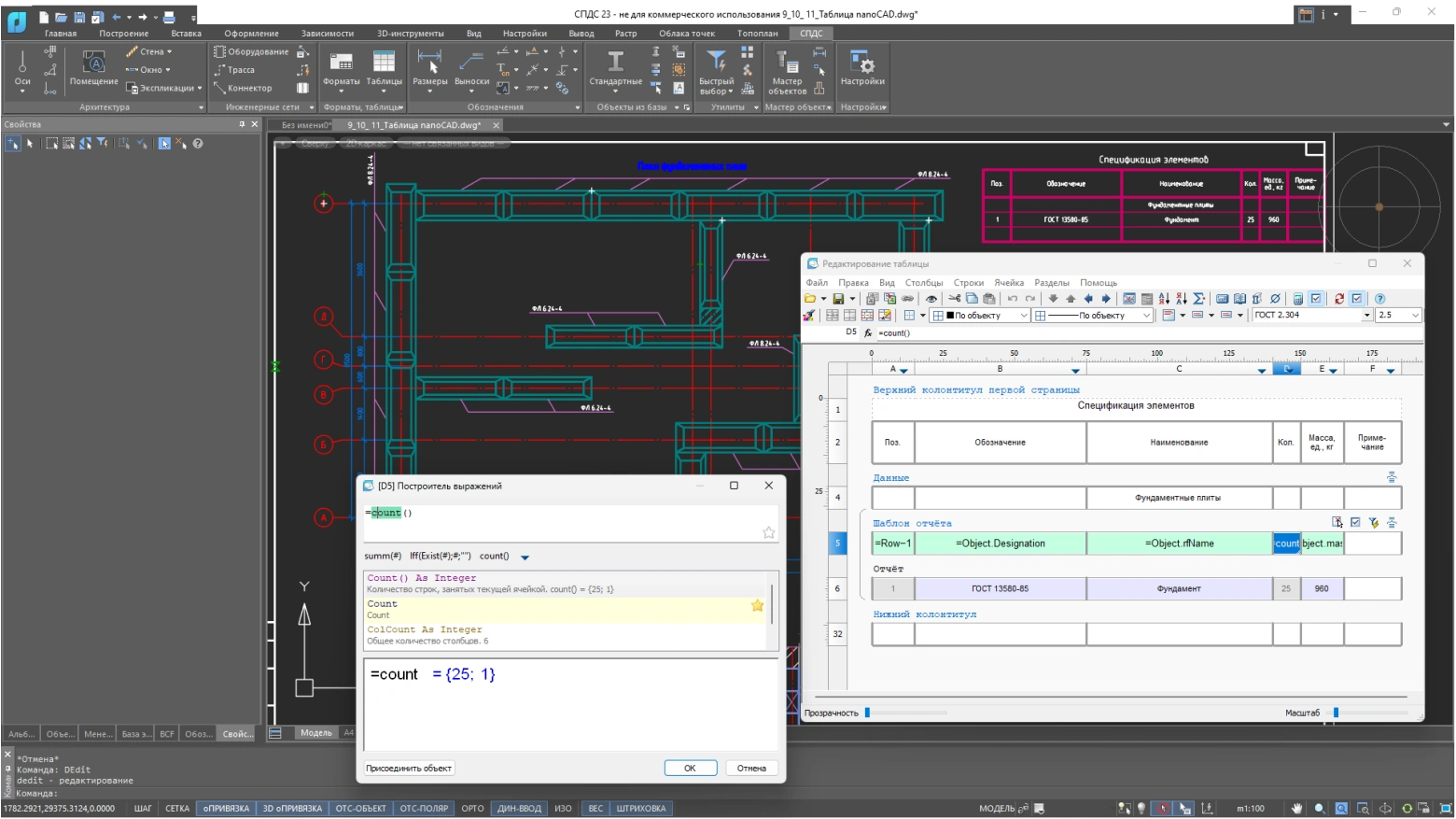

Диалог заполнения штампа чертежа Редактор таблиц Построитель выражений в редакторе таблиц

nanoCAD СПДС предлагает мощные средства создания и редактирования таблиц и текста. В программе содержатся готовые шаблоны наиболее распространенных табличных форм и стандартных форматок чертежей. Все форматки полностью стандартизованы. Кроме того, всегда есть возможность создать собственную форматку и штамп – например, с заполненными сведениями о компании.

В базе данных программы заложены стандартные табличные формы: различные типы ведомостей, экспликаций, спецификаций и т.д. Редактирование и форматирование таблиц производится в табличном редакторе, позволяющем создавать таблицу любого вида и сложности.

Для автоматизации создания различного рода спецификаций в nanoCAD СПДС реализован специальный функционал. Он позволяет связывать с таблицами объекты чертежа. Если таблицу настроить как спецификацию с выводом необходимых полей, образуется динамическая связь содержания чертежа и табличной формы.

Передача данных в таблицы возможна для следующих объектов:

  • элементов оформления СПДС (например, выносок, отметок уровней, штампов и т.д.);
  • универсальных маркеров;
  • групп СПДС;
  • атрибутов блоков nanoCAD;
  • параметрических элементов.

Основное преимущество передачи данных очевидно – изменение свойств графических объектов на чертеже автоматически обновляет данные в таблице. Программа позволяет сохранять таблицы с привязанными к чертежу данными и в дальнейшем использовать их в других чертежах.

Пользователи могут разрабатывать собственные табличные формы с заполненными формулами и выражениями для обработки данных и сохранять их как шаблоны.

Табличные формы, созданные в AutoCAD®, могут преобразовываться в таблицы nanoCAD СПДС. Кроме того, существует функция преобразования табличных форм, созданных с помощью простейших примитивов, в таблицы или форматки nanoCAD СПДС.

Средствами программы можно создавать однострочные и многострочные тексты сложного форматирования.

В совокупности все эти возможности обеспечивают использование технологии интеллектуального чертежа.

Использование программы в составе средств комплексной автоматизации

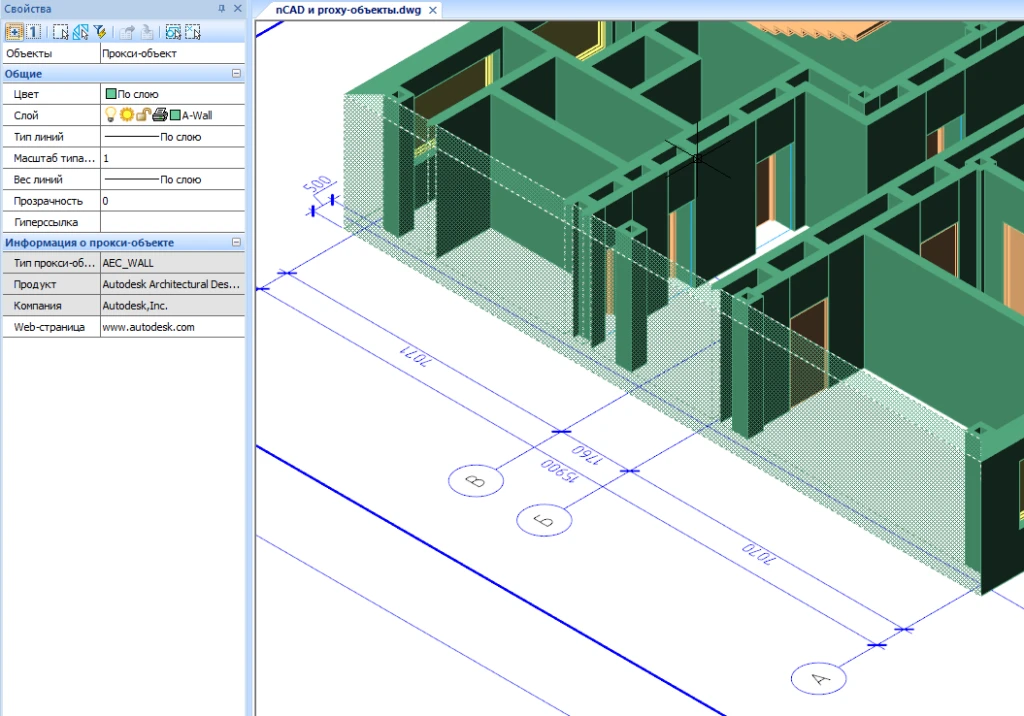

Пример транзитного хранения данных

Новая методика работы с *.dwg-форматом обеспечила возможность реализации технологии транзитного хранения данных, которая позволяет защитить целостность описания параметрических интеллектуальных объектов, созданных в других приложениях, внутри формата *.dwg (так называемые метаданные). После редактирования в nanoCAD СПДС файл может быть возвращен в эти приложения без потери описания созданных там объектов. Это означает, что nanoCAD СПДС можно использовать в составе средств комплексной автоматизации совместно со специализированным архитектурно-строительным программным обеспечением – для решения задач оформления готовых чертежей и без потери целостности любых объектов в проекте.


Утилиты оформления

Утилиты оформления

Мы собрали самые полезные инструменты для автоматизации рутинных операций. Вы сможете объединить отдельные отрезки и тексты в таблицу nanoCAD, автоматически пронумеровать любой объект чертежа, увеличить/уменьшить выделенную графику с помощью команды Копировать фрагмент или создать собственный объект с вычисляемыми свойствами

Поддержка BCF

Утилиты оформления

Формат BCF (BIM Collaboration Format) используется в области строительства и архитектуры для обмена информацией и совместной работы над проектами в формате BIM. BCF позволяет различным участникам проекта добавлять комментарии, замечания и отметки на трехмерную модель проекта. Фиксируйте изменения в проекте и отслеживайте их историю

Библиотеки параметрических объектов

Утилиты оформления

В базу элементов СПДС включен обширный набор наиболее часто используемых металлических профилей, сборных железобетонных изделий, деталей креплений. Каждый объект имеет параметры, соответствующие стандарту, ГОСТу, серии

Строгое соответствие стандартам СПДС

Все элементы оформления и настройки программы строго соответствуют стандартам, представленным в следующих нормативных документах:

  • ГОСТ Р 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации»;
  • ГОСТ 21.501-2011 «СПДС. Правила выполнения архитектурно-строительных рабочих чертежей»;
  • ГОСТ 2.301-68 «ЕСКД. Форматы»;
  • ГОСТ 2.302-68 «ЕСКД. Масштабы»;
  • ГОСТ 2.302-96 «Условные графические обозначения в документации по инженерно-геологическим изысканиям»;
  • ГОСТ 2.303-68 «ЕСКД. Линии»;
  • ГОСТ 2.304-81 «ЕСКД. Шрифты чертежные»;
  • ГОСТ 2.305-2008 «ЕСКД. Изображения – виды, разрезы, сечения»;
  • ГОСТ 2.306-68 «ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах»;
  • ГОСТ 2.307-2011 «ЕСКД. Нанесение размеров и предельных отклонений»;
  • ГОСТ 2.316-2008 «ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц»;
  • ГОСТ 2.312-72 «ЕСКД. Условные изображения и обозначения швов сварных соединений»;
  • ГОСТ 2.313-82 «ЕСКД. Условные изображения и обозначения неразъемных соединений»;
  • ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры»;
  • ГОСТ 2.104-2006 «ЕСКД. Основные надписи»;
  • ГОСТ 2.106-96 «ЕСКД. Текстовые документы».

nanoCAD СПДС послужит незаменимым инструментом для разработки и выпуска проектно-конструкторской документации. Приложение разработано в России и в строгом соответствии с российскими нормами, что подтверждено сертификатом соответствия ГОСТ Р.

Программа nanoCAD СПДС настолько интуитивно понятна, что практически не требует затрат времени на освоение. Выполняя свою работу, проектировщик всецело поглощен решением инженерной задачи, не задумываясь о контроле его оформления в электронном виде. Автоматический нормоконтроль параметров объектов обеспечит единый стандарт выпускаемой документации всей организации.

Таким образом, новая версия nanoCAD СПДС служит для быстрой, удобной и интеллектуальной работы по оформлению проектно-конструкторской документации в соответствии со стандартами СПДС.

Операционная система
  • Microsoft Windows 11
  • Microsoft Windows 10 (64-разрядная версия)
  • Microsoft Windows 8.1 (64-разрядная версия)
Процессор
  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
  • Минимальные требования: 4 Гб
  • Рекомендуемые требования: 16 Гб и выше
Разрешение экрана
  • Стандартные мониторы: 1920 x 1080
  • Мониторы с высоким разрешением: до 3840 x 2160 (поддерживается в ОС Windows 10,11)
Видеоадаптер
  • Минимальные требования: графический процессор с объемом видеопамяти 1 Гб
  • Рекомендуемые требования: графический процессор с объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
  • 7 Гб и более на системном диске (для установки программы)
Сеть
  • На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP.
Примечание
  • При работе с большими наборами данных, облаками точек и при 3D-моделировании рекомендуется использовать 64-разрядные операционные системы.
