nanoCAD Металлоконструкции

от 45 400 ₽

nanoCAD Металлоконструкции

от 45 400

Приложение к Платформе nanoCAD для проектирования железобетонных и металлических конструкций. Для работы приложения необходима Платформа nanoCAD с модулем СПДС.

Главная задача nanoCAD СПДС Металлоконструкции – быстро и точно оформлять проектно-конструкторскую документацию на изделия металлопроката и железобетона по СПДС.

Графическим ядром nanoCAD СПДС Металлоконструкции служит платформа nanoCAD, а в качестве инструментов оформления используются все встроенные возможности nanoCAD СПДС. Выходная документация сохраняется в формате DWG для быстрого импорта/экспорта любого чертежа или спецификации.

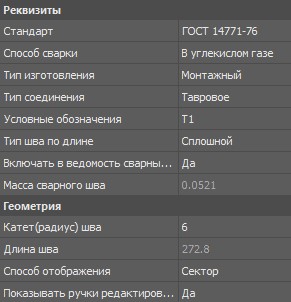

В программе доступны все возможности СПДС: инструменты оформления (массивы осей, отметки уровня, выноски, сварные швы) и многое другое. Также имеется база стандартных элементов, которая содержит более 3000 параметрических строительных объектов: металлопрокат, крепеж и ряд других, которые легко редактируются с помощью встроенного механизма.

Возможности

Основные преимущества

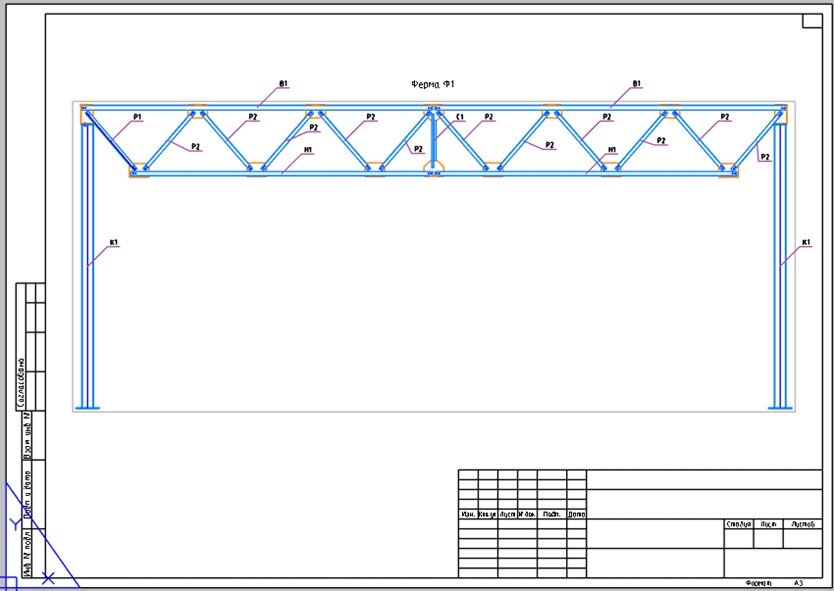

  • оформление чертежей видов и разрезов металлических конструкций;
  • создание различных видов элементов и изделий, включенных в металлические конструкции;
  • автоматическое формирование ведомости элементов и спецификаций металлопроката;
  • оформление чертежей видов и разрезов железобетонных конструкций;
  • автоматическое формирование спецификации элементов, групповой спецификации арматурных изделий, ведомости деталей и ведомости расхода стали.

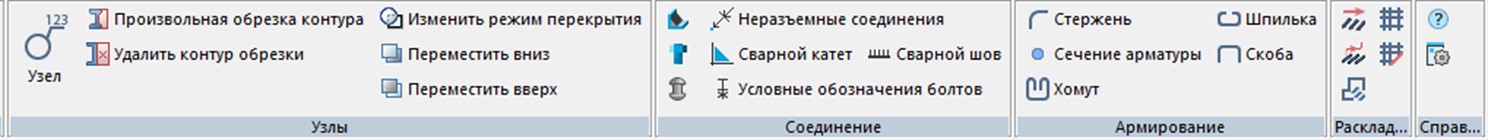

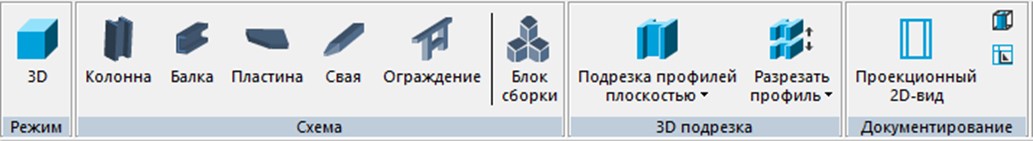

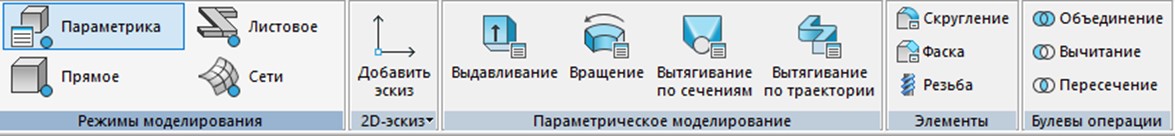

Все инструменты работы с программой расположены на одной панели инструментов.

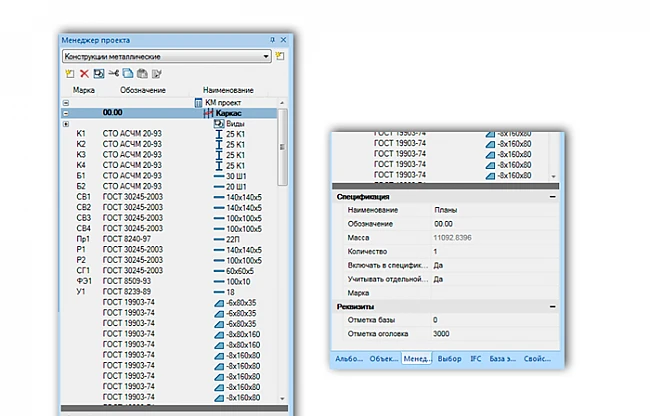

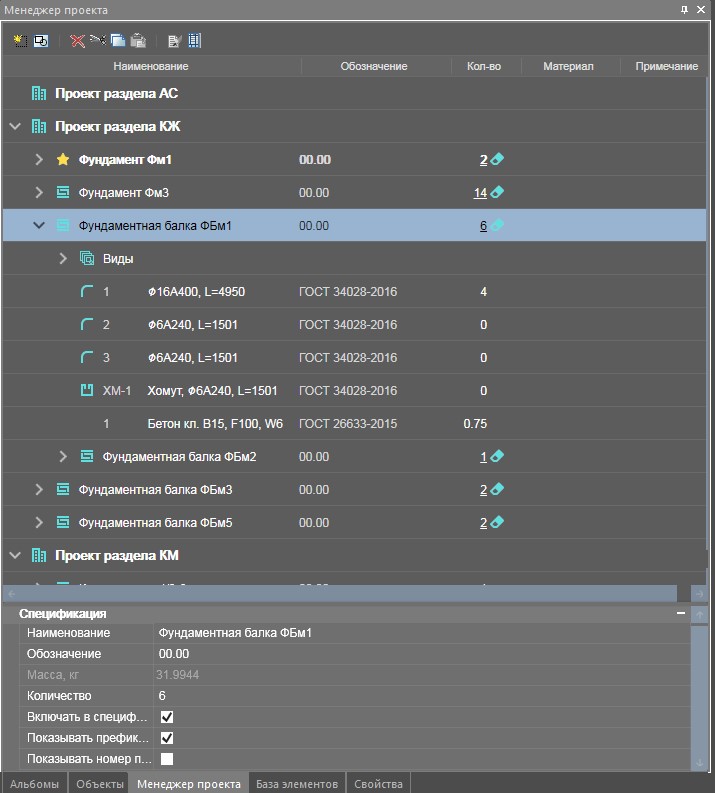

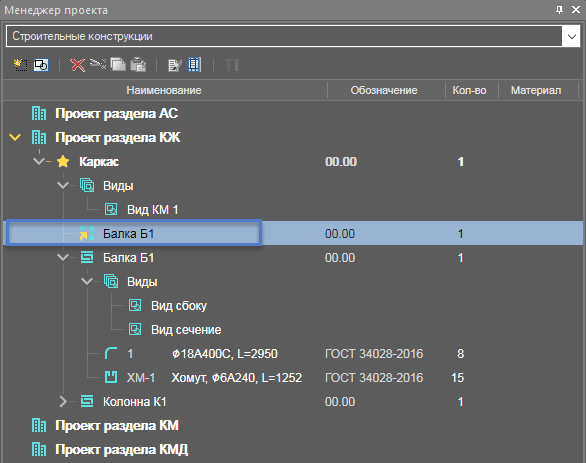

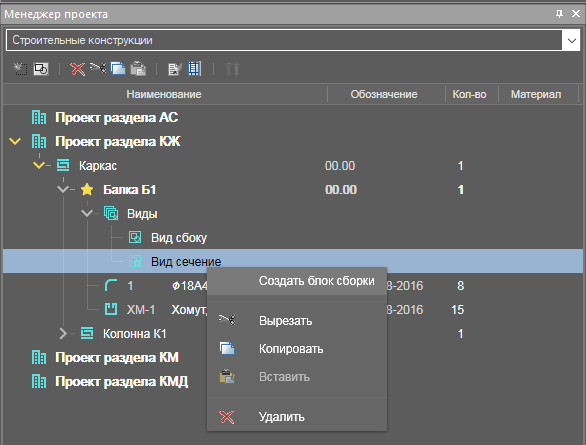

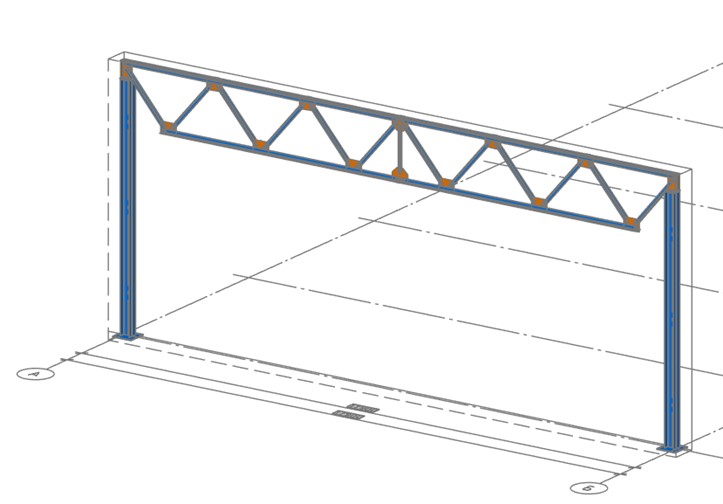

Менеджер проекта

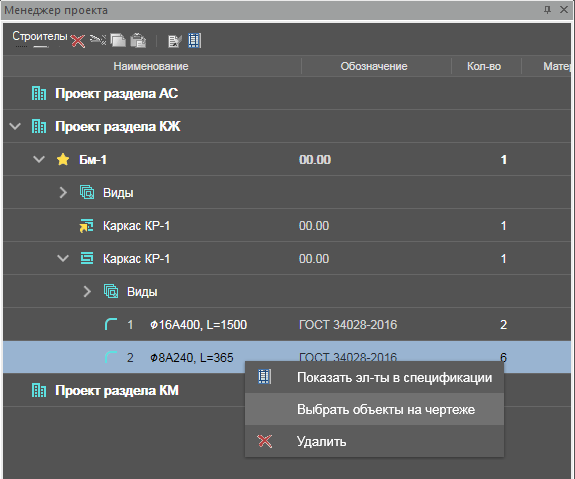

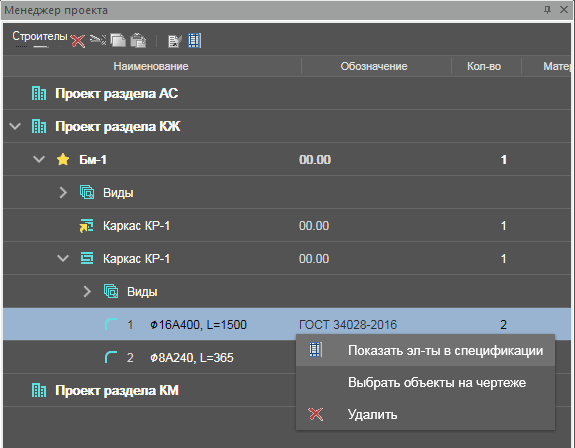

Гибкий Менеджер проекта позволяет формировать конструкции из любого числа металлопрокатных изделий и с любым уровнем вложенности:

  • В окне Менеджера проекта автоматически отображаются добавленные профили с ранее заданными характеристиками: маркой, обозначением и наименованием.
  • Профиль, выбранный в Менеджере проекта, автоматически подсвечивается на поле чертежа.
  • При изменении параметров в Менеджере проекта автоматически изменяются параметры соответствующих элементов на чертеже.
  • Сборки и количество конструктивных элементов вычисляются на основе состава чертежа или задаются пользователем вручную.
  • Поддерживается создание нескольких сборок и слияние разных сборок в одну.
  • Структура проекта может содержать данные из нескольких DWG-чертежей, что позволяет проектировщикам совместно работать над конструкцией.
  • Для быстрого редактирования структуры предусмотрена боковая панель, которая в большинстве случаев успешно заменяет диалоговое окно проекта.

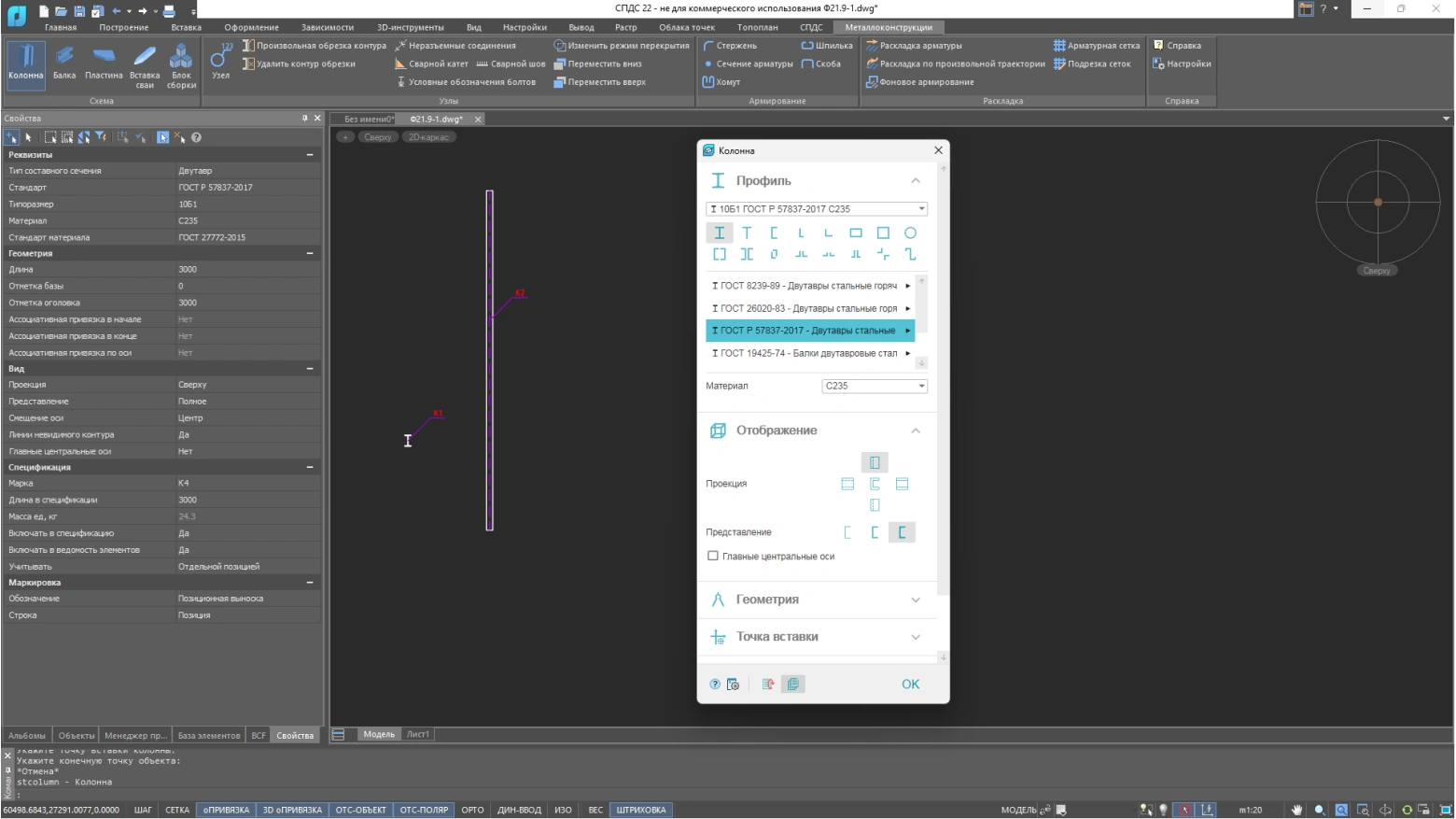

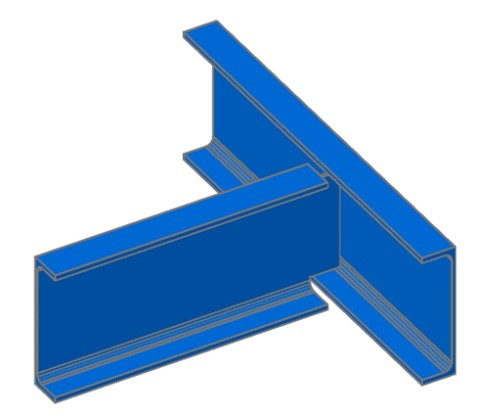

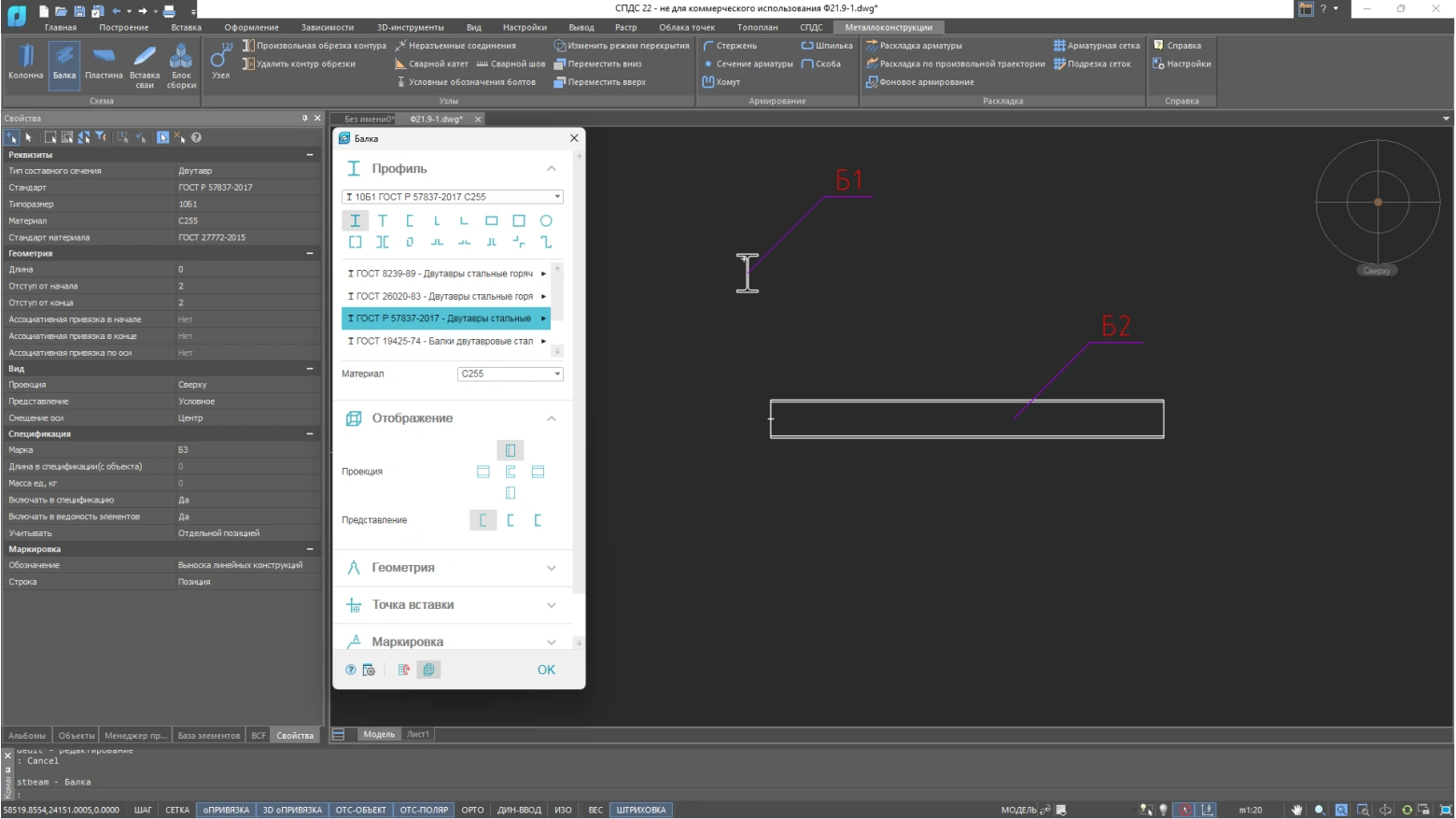

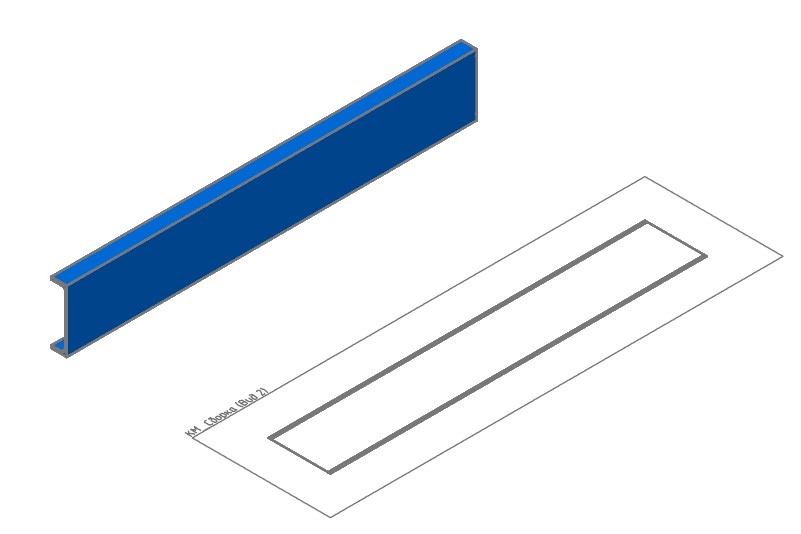

Колонна/балка

  • Выбор различных профилей металлопроката и материала стали по ГОСТ.
  • Выбор вида профиля (сверху, снизу, спереди и т.д.).
  • Выбор отображения профиля (условное, упрощенное, полное).
  • Ввод параметров геометрии профиля.
  • Задание смещения осей профиля для вставки и привязки к другим элементам конструкций.
  • Задание поворота профиля.
  • Выбор маркировки элемента (позиция или типоразмер).
  • Возможность создания собственного типа и собственной маркировки элемента.

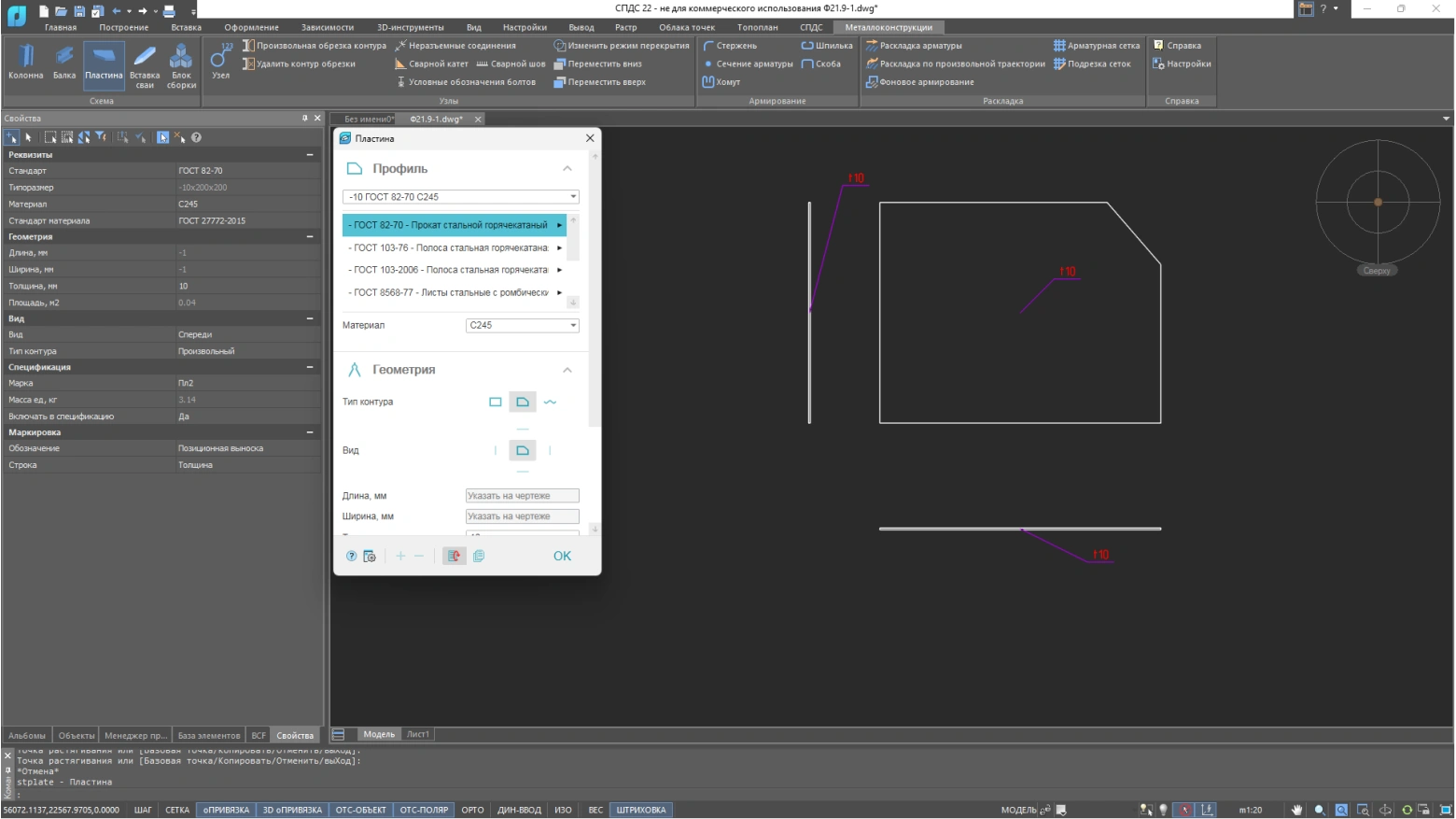

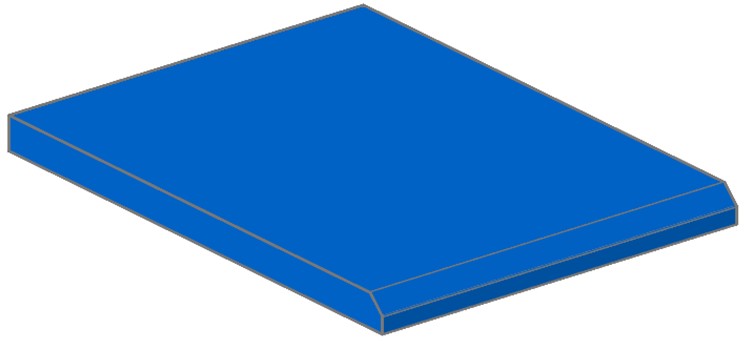

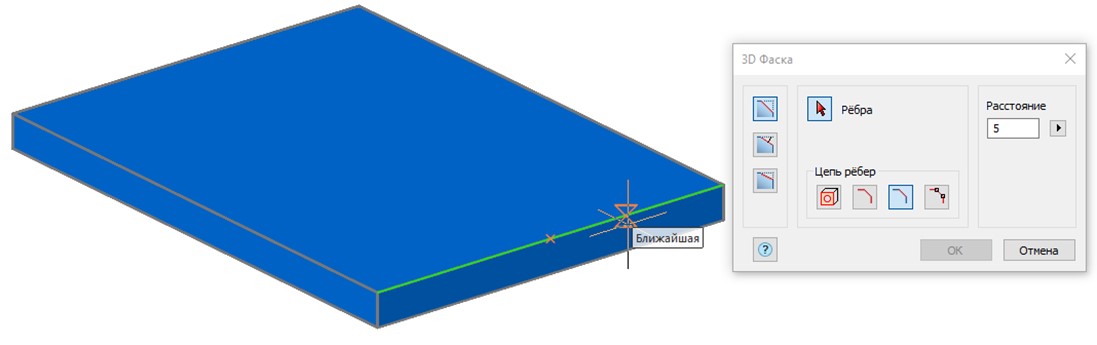

Пластина

  • Выбор типоразмеров проката и материала стали по ГОСТ.
  • Задание смещения осей пластины для вставки и привязки к другим элементам конструкций.
  • Автоматическое назначение маркировки пластины (наименование или толщина).
  • Редактирование геометрии пластин с помощью специальных «ручек».
  • Автоматическое формирование обозначения и расчет массы.

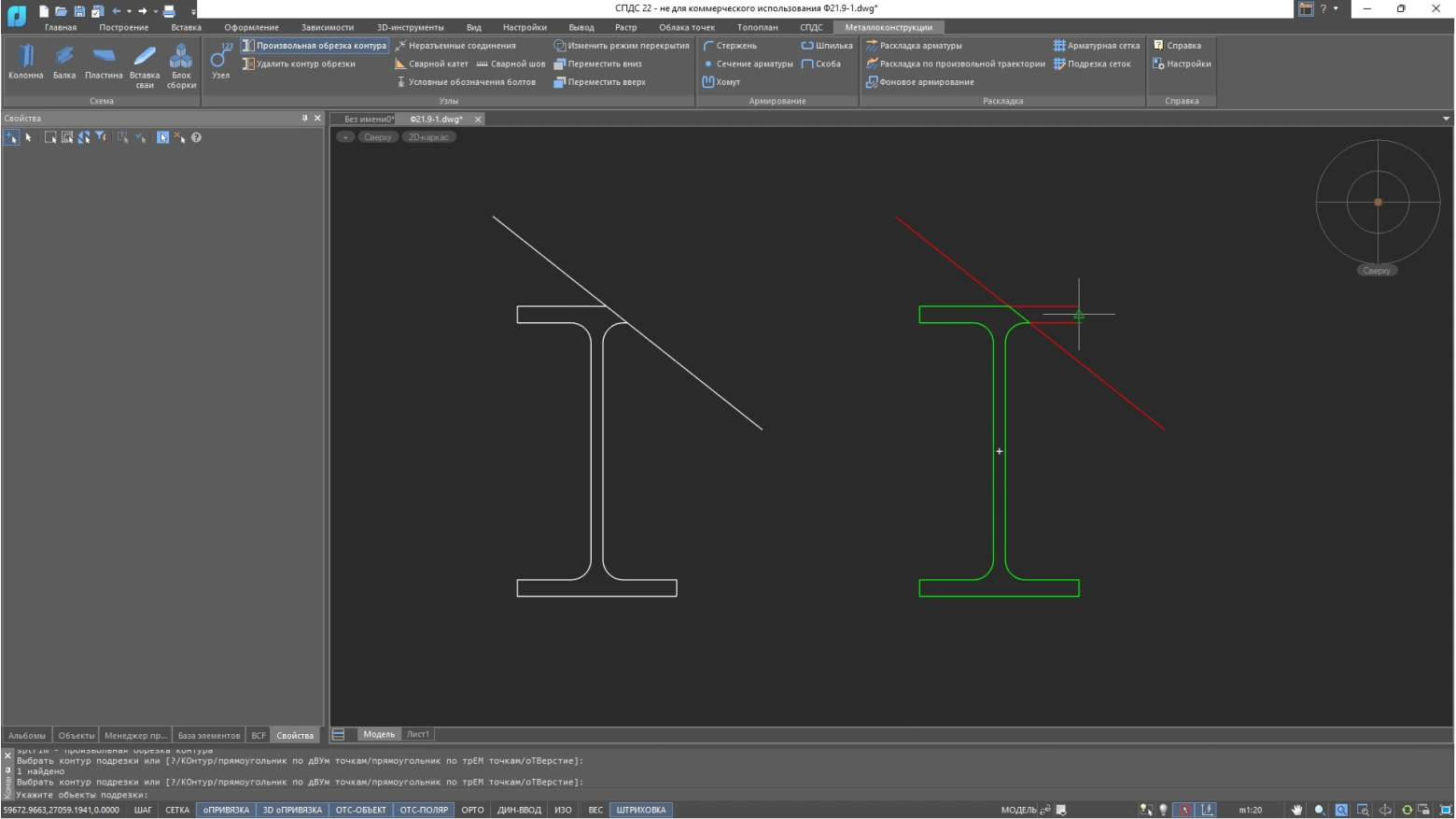

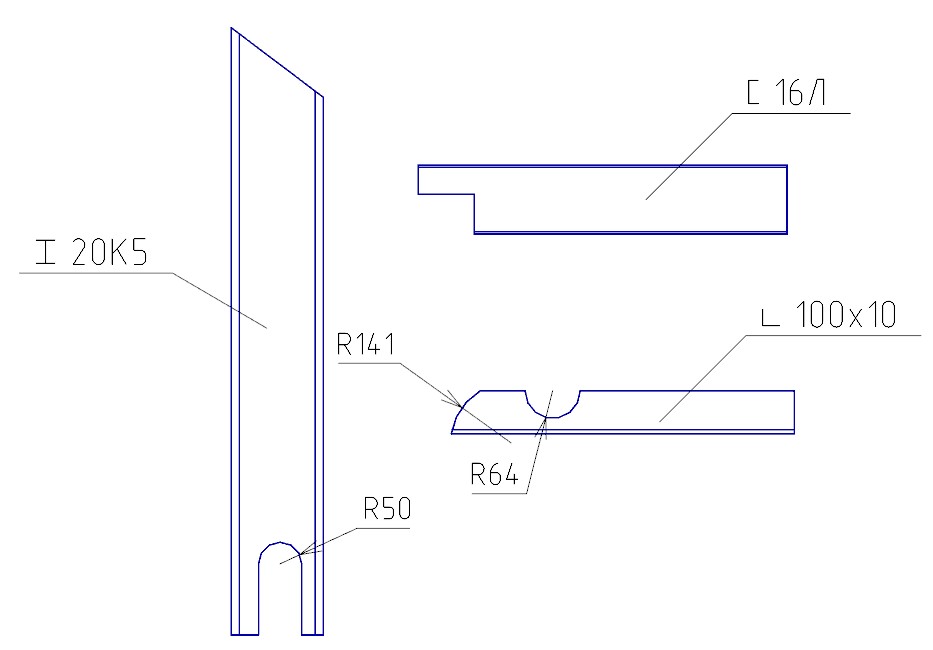

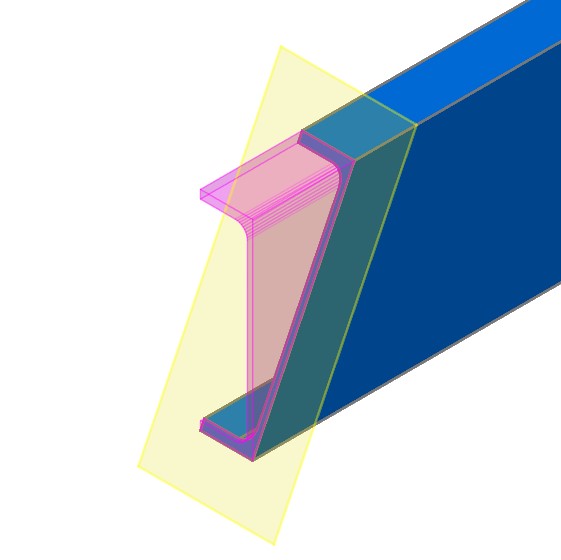

Подрезка профилей и режим перекрытия элементов

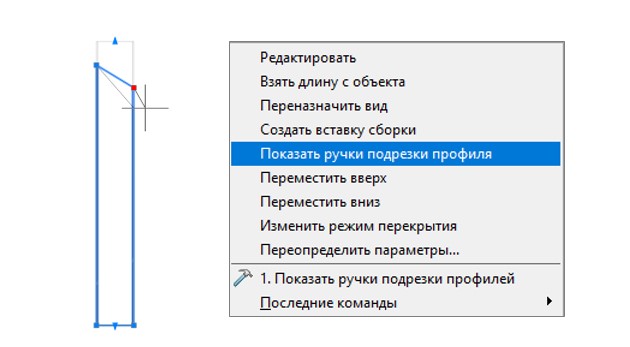

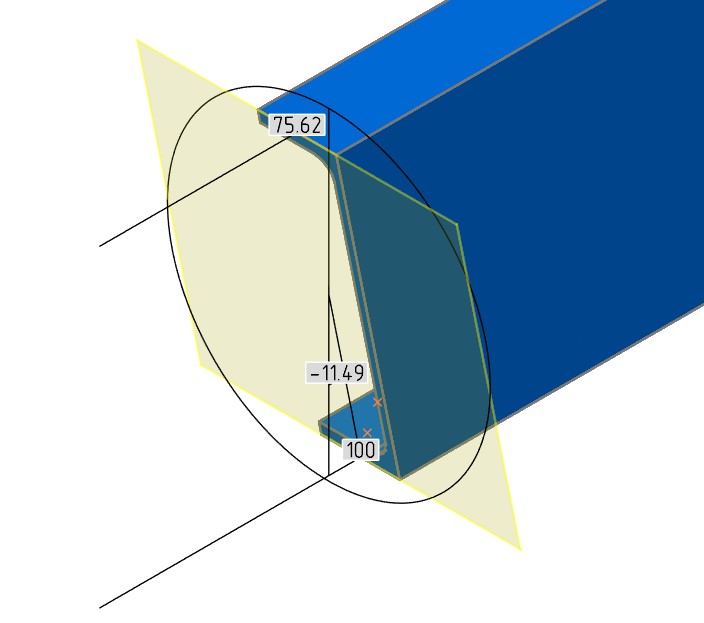

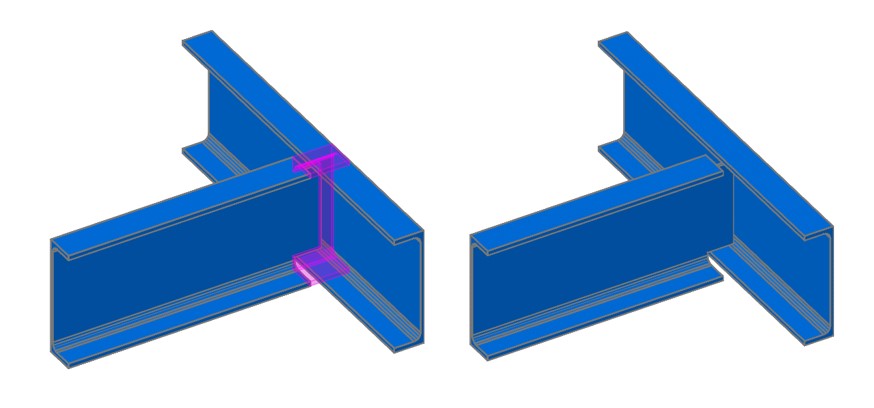

Команда Подрезка профилей выполняет подрезку профиля до нужной длины и под необходимым углом.

А если вы ошиблись, то всегда сможете восстановить изначальный вид профиля командой Удалить подрезку.

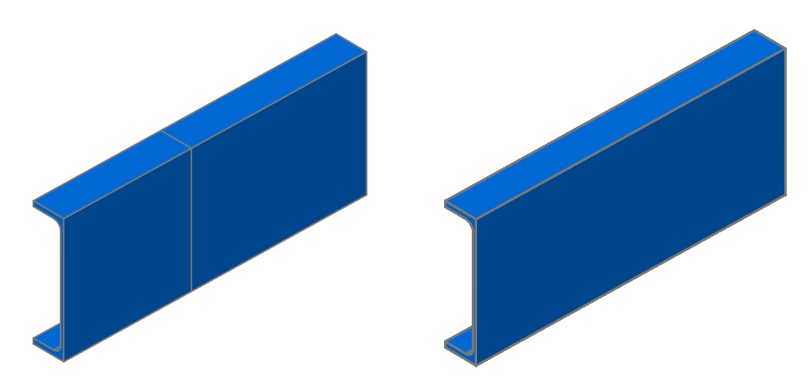

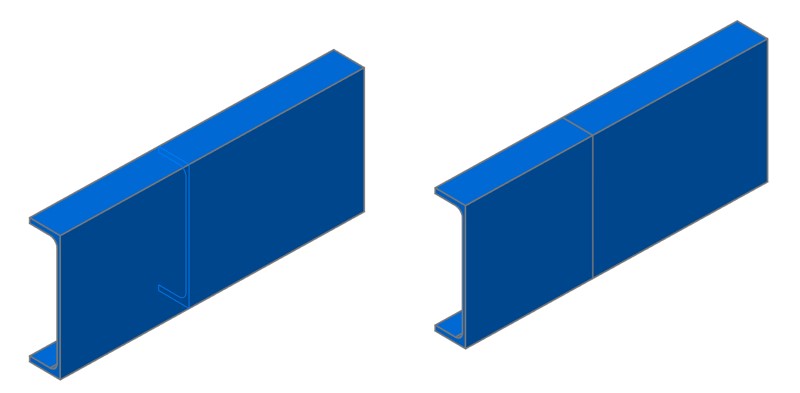

Команда Перекрытия элементов заменяет линии контура элемента в местах перекрытия на обычное или штриховое отображение. При перемещении конструктивных элементов на чертеже режим отображения автоматически учитывает новое расположение элементов.

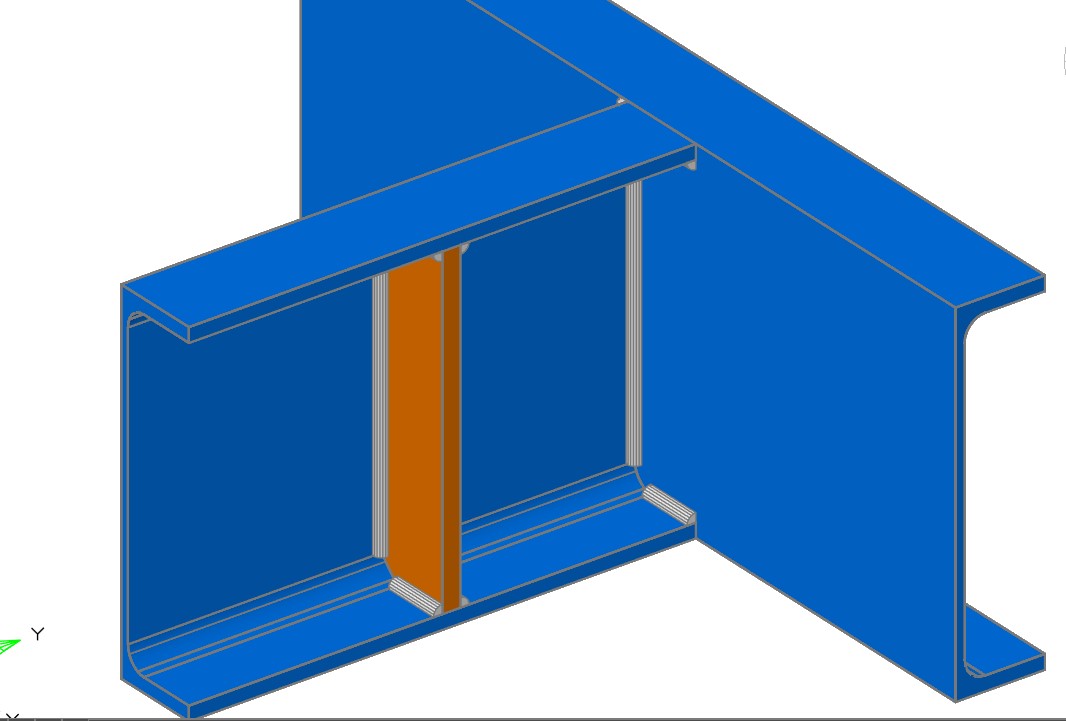

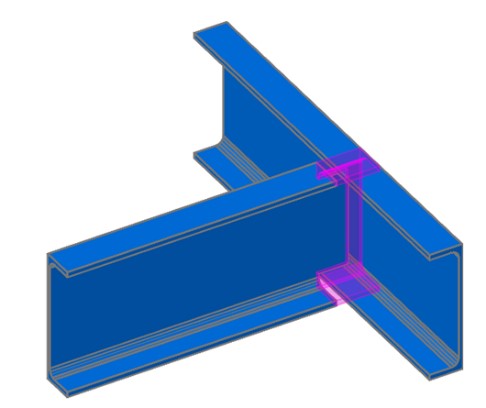

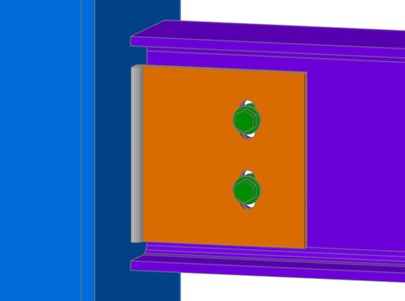

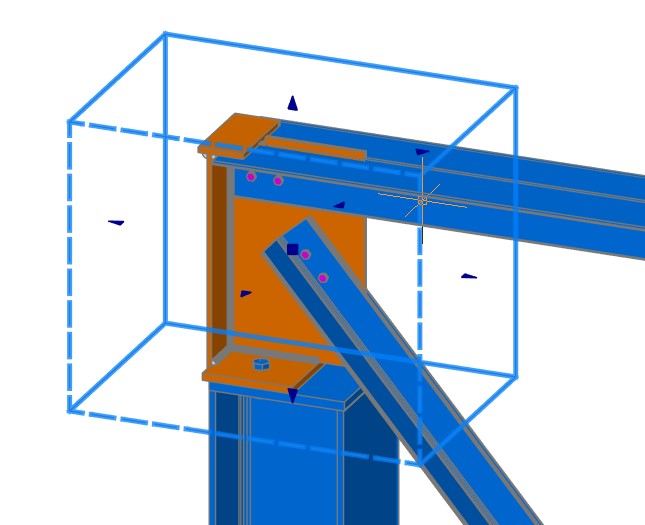

Узел

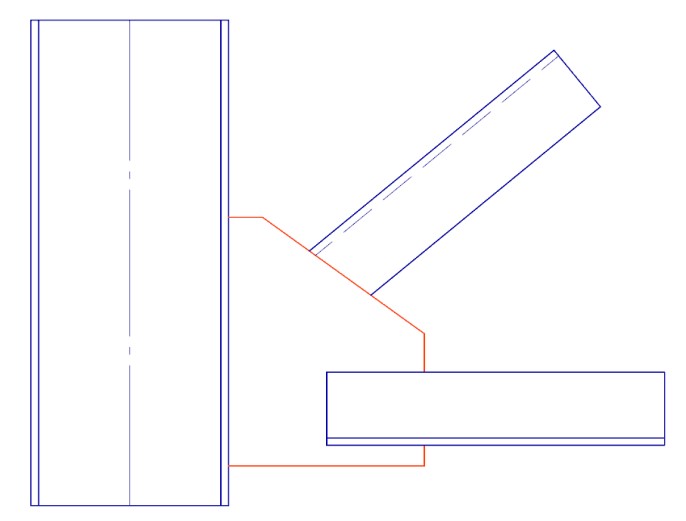

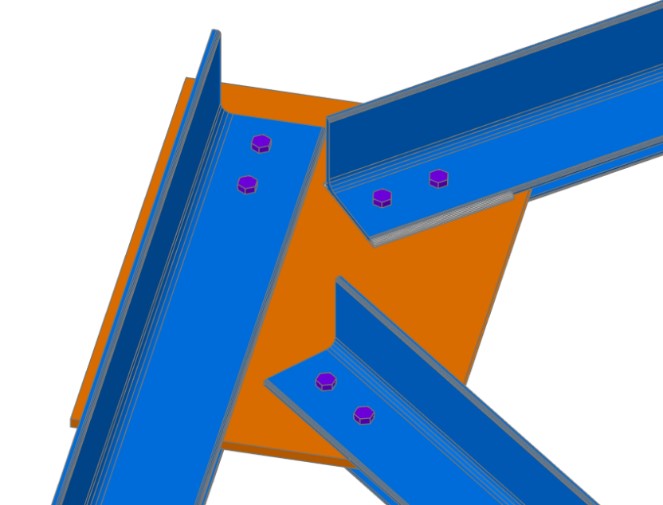

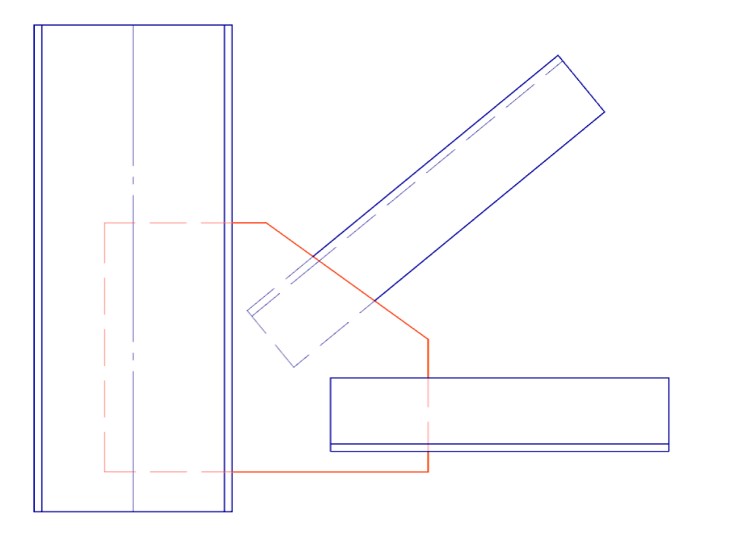

Эта команда позволяет создавать узлы с планов, схем и разрезов, где представлены параметрические элементы профилей:

  • Автоматическая маркировка и нумерация узлов на чертеже.
  • Автоматическая подрезка профилей, входящих в узел.
  • Автоматическая установка линий обрыва в узлах.

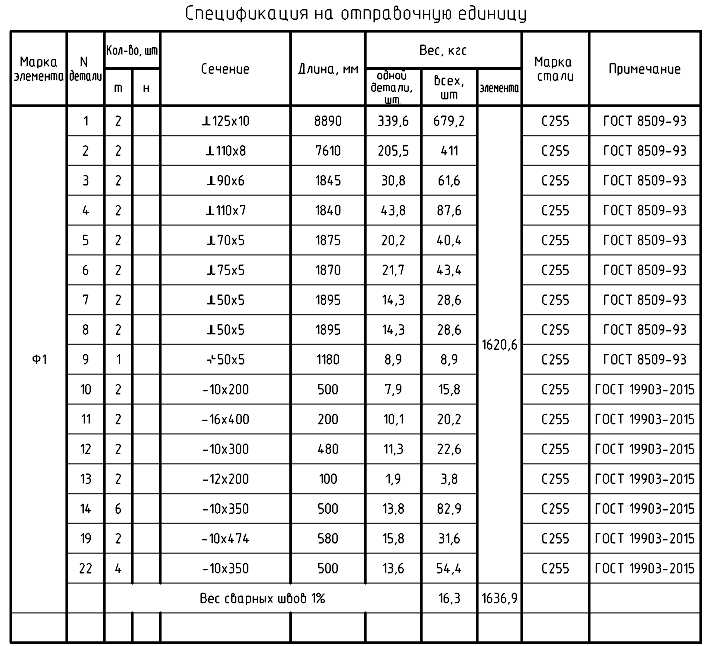

База элементов и спецификации

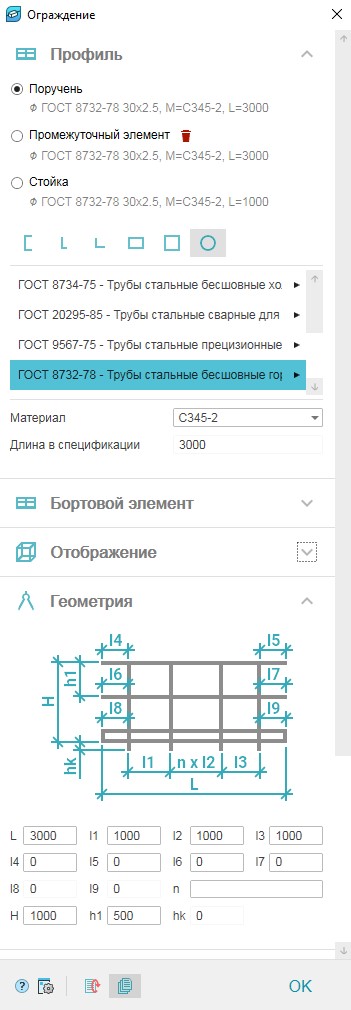

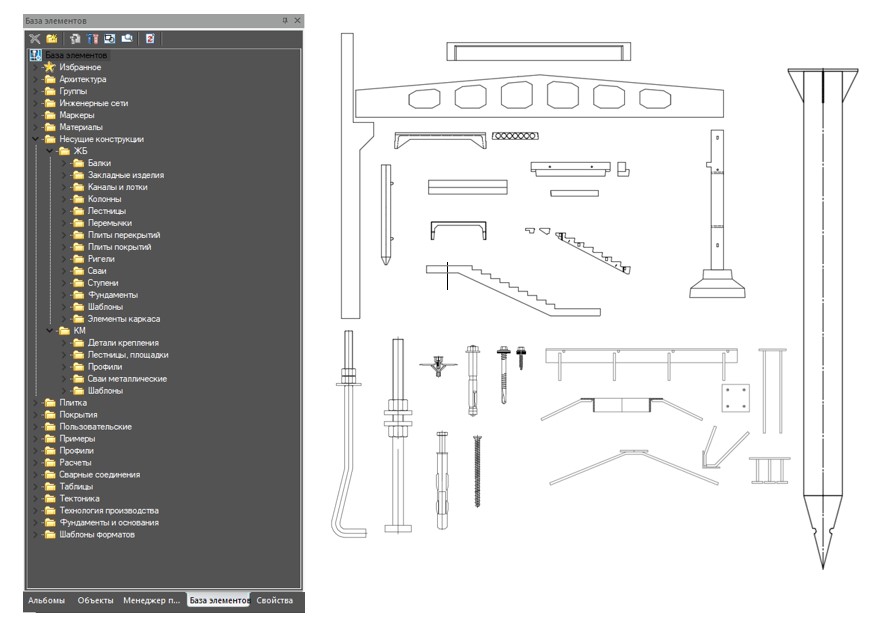

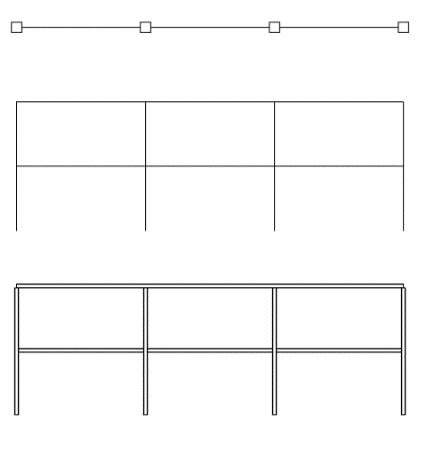

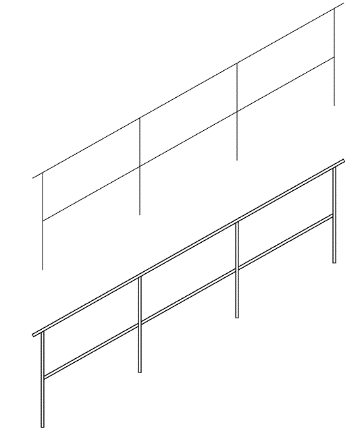

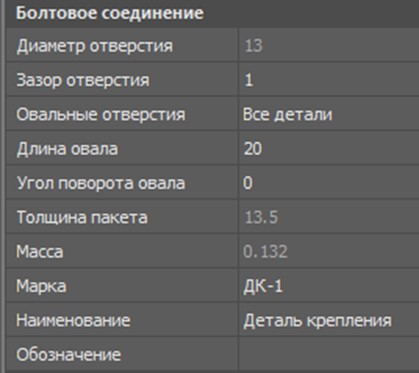

База элементов, хорошо знакомая пользователям nanoCAD СПДС, дополнена параметрическими объектами площадок, лестниц, стремянок, ограждений, а также деталями креплений (болты). Эти параметрические объекты пригодятся при оформлении чертежей планов, разрезов и узлов металлических конструкций.

Для любой сборочной единицы можно автоматически сформировать:

  • ведомость элементов;
  • спецификация металлопроката.

База данных параметрических объектов

Параметрическая база железобетонных конструкций содержит множество готовых объектов, в том числе:

  • закладные изделия;
  • каналы и лотки;
  • колонны;
  • лестничные марши, площадки, проступи и рамы;
  • перемычки;
  • плиты покрытий и перекрытий;
  • ригели;
  • сваи.

Арматурные изделия

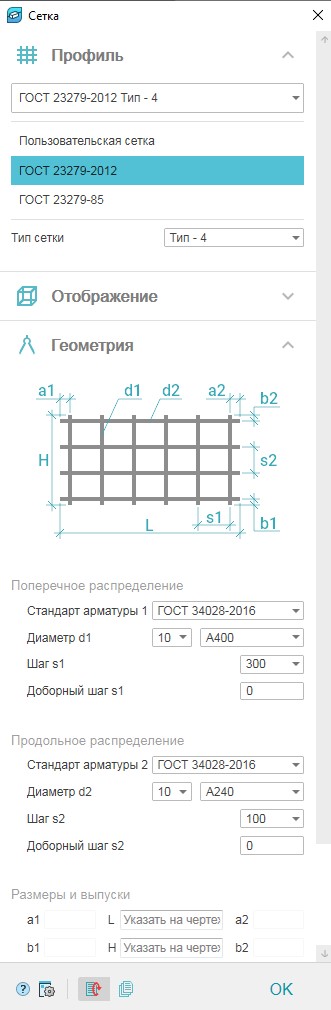

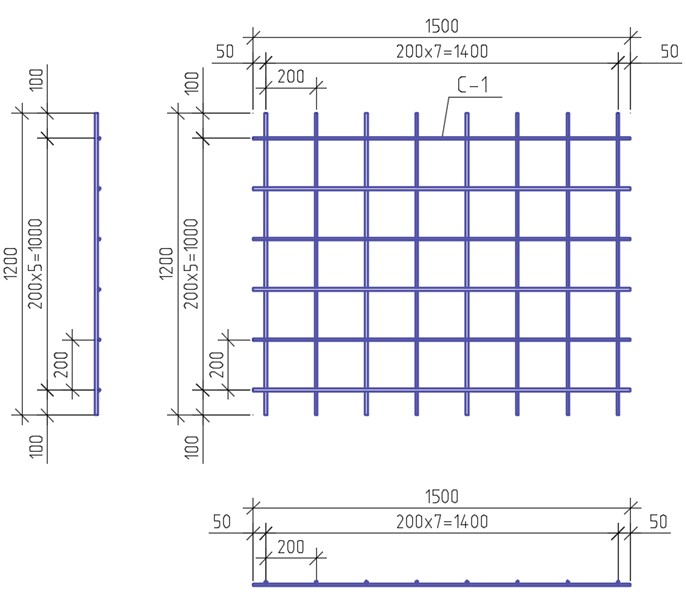

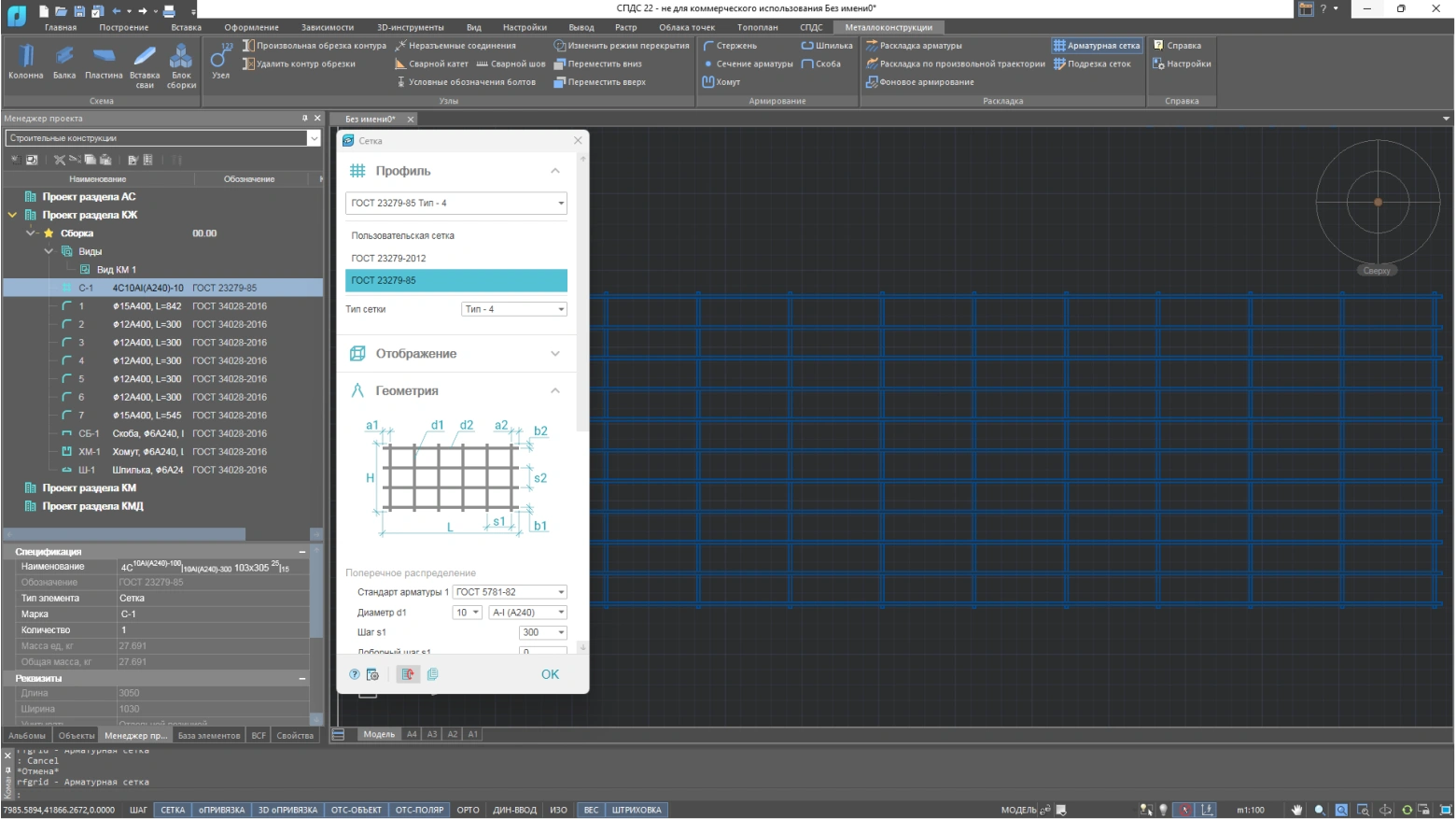

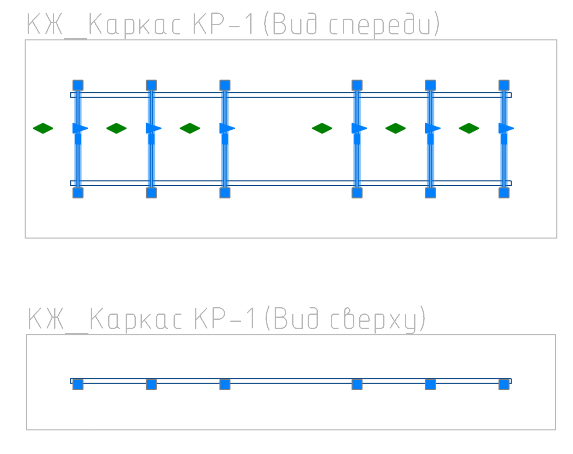

Система nanoCAD СПДС Железобетон позволяет сформировать на чертеже сборки конструкции, сварные сетки и каркасы, причем для сварных сеток разработаны шаблоны по ГОСТ 23279-85 и ГОСТ 23279-2012 всех типов. Кроме того, при проектировании автоматически проставляются размеры, создается марка изделия с позиционными выносками и вычисляется общая масса изделия.

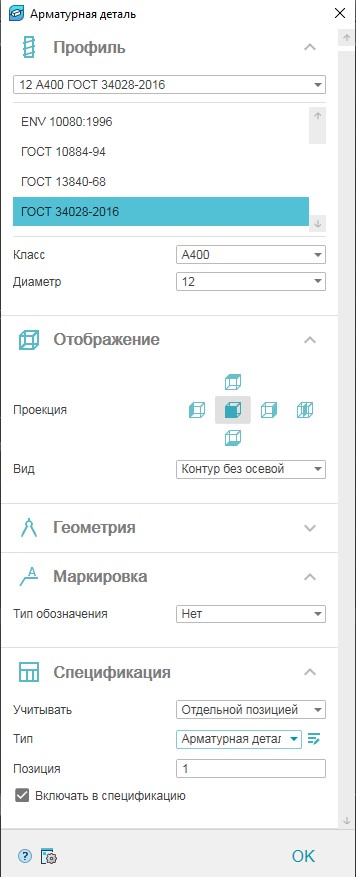

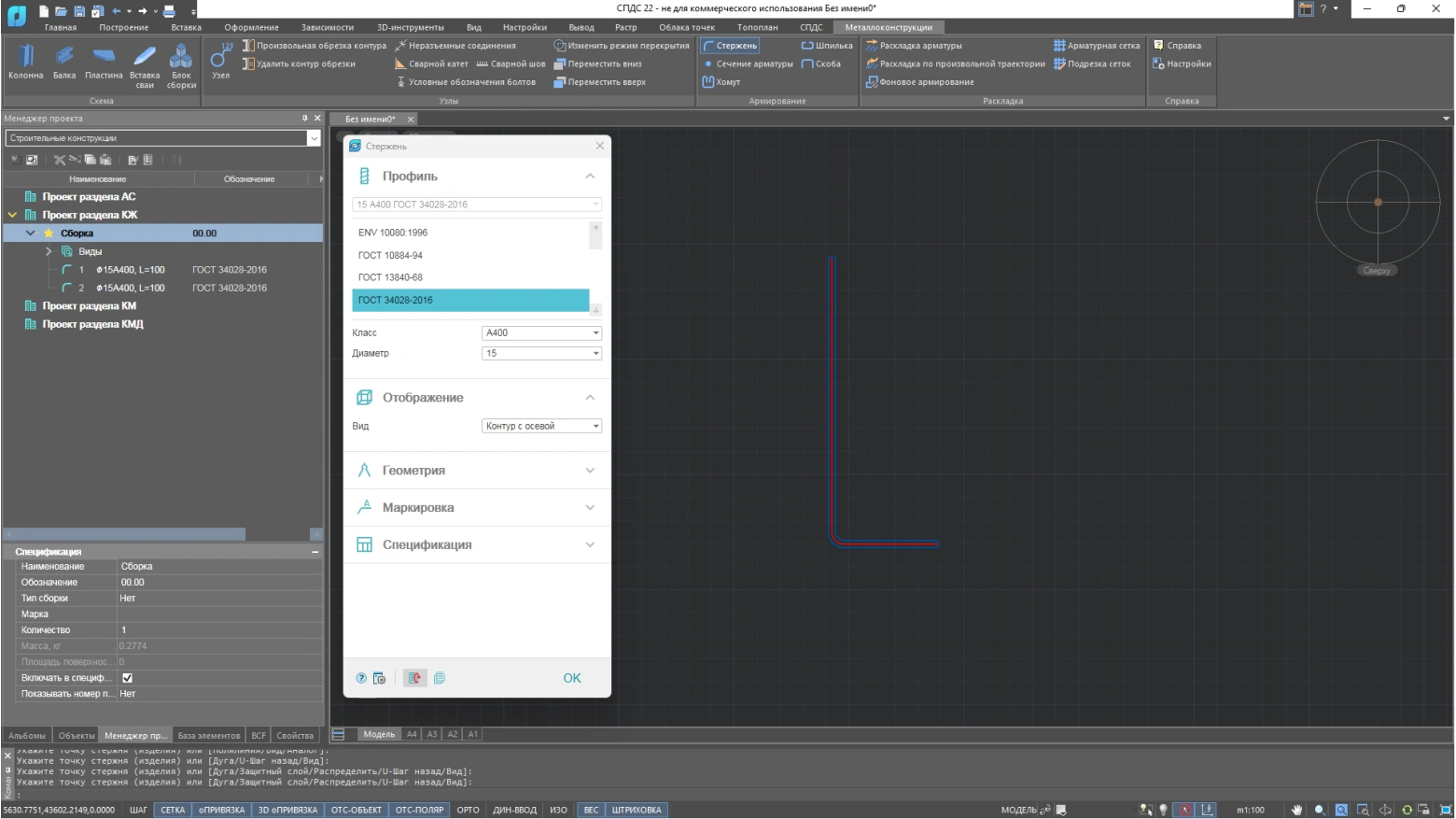

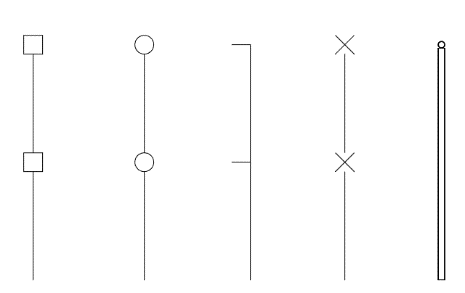

Инструменты нанесения армирования: Арматурный стержень

Для арматурного стержня реализованы следующие инструменты построения, задания и редактирования атрибутов:

  • возможность построения по точкам либо последовательным выбором прямолинейных или дуговых участков, а также через полилинию (с ассоциативной привязкой);
  • параметрическое задание выпусков, типов анкеров;
  • ввод параметров в абсолютных значениях и с привязкой к диаметру стержня;
  • выбор типоразмеров диаметров и класса проката из базы данных:
  • автоматическое построение скруглений линейных участков (радиусы скруглений зависят от типоразмера арматуры);
  • мгновенное применение атрибутов свойств в момент нанесения (через панель свойств);
  • автоматическое формирование обозначения и расчет массы;
  • добавление ассоциативных выносок – позиций, связанных с проектом;
  • представление в виде контура, заливки, линии, вида с размерами участков;
  • редактирование с помощью «ручек»: изменение толщины защитного слоя, создание распределений, указание параметров анкеровки.

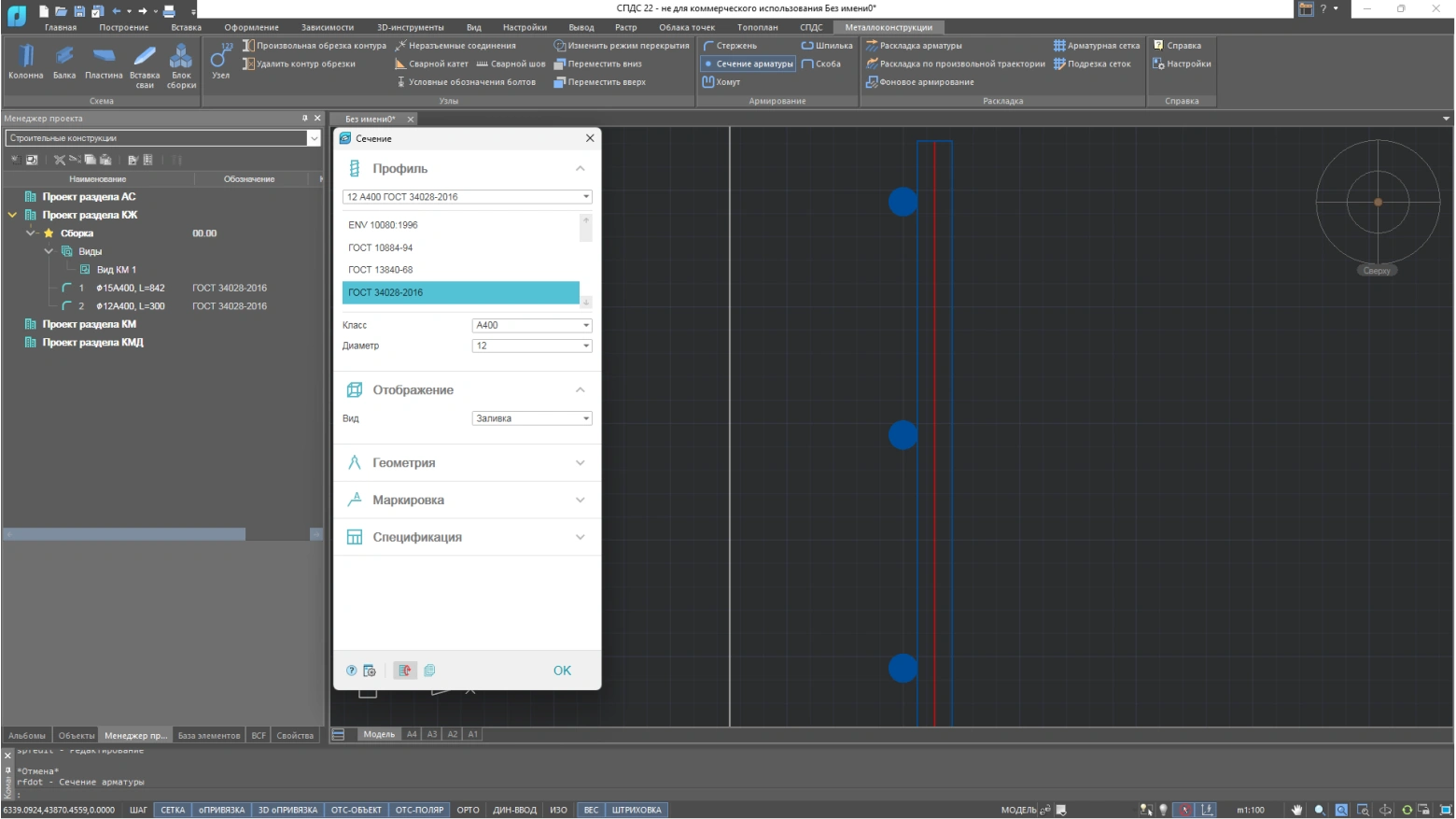

Инструменты нанесения армирования: Сечение арматурного стержня

Для сечения арматурного стержня реализованы следующие инструменты построения, задания и редактирования атрибутивной информации:

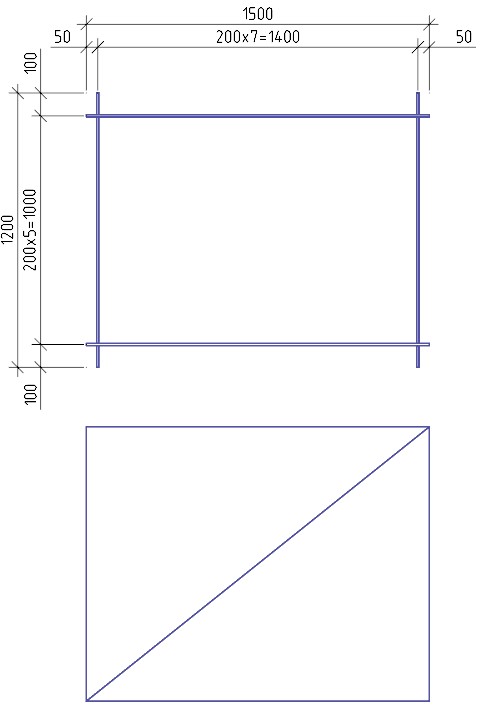

  • ассоциативная геометрическая привязка к стержням, параметрическое задание положения с отступом, переключаемое с клавиатуры нажатием клавиши TAB;
  • автоматическое распределение сечений по линейному участку.

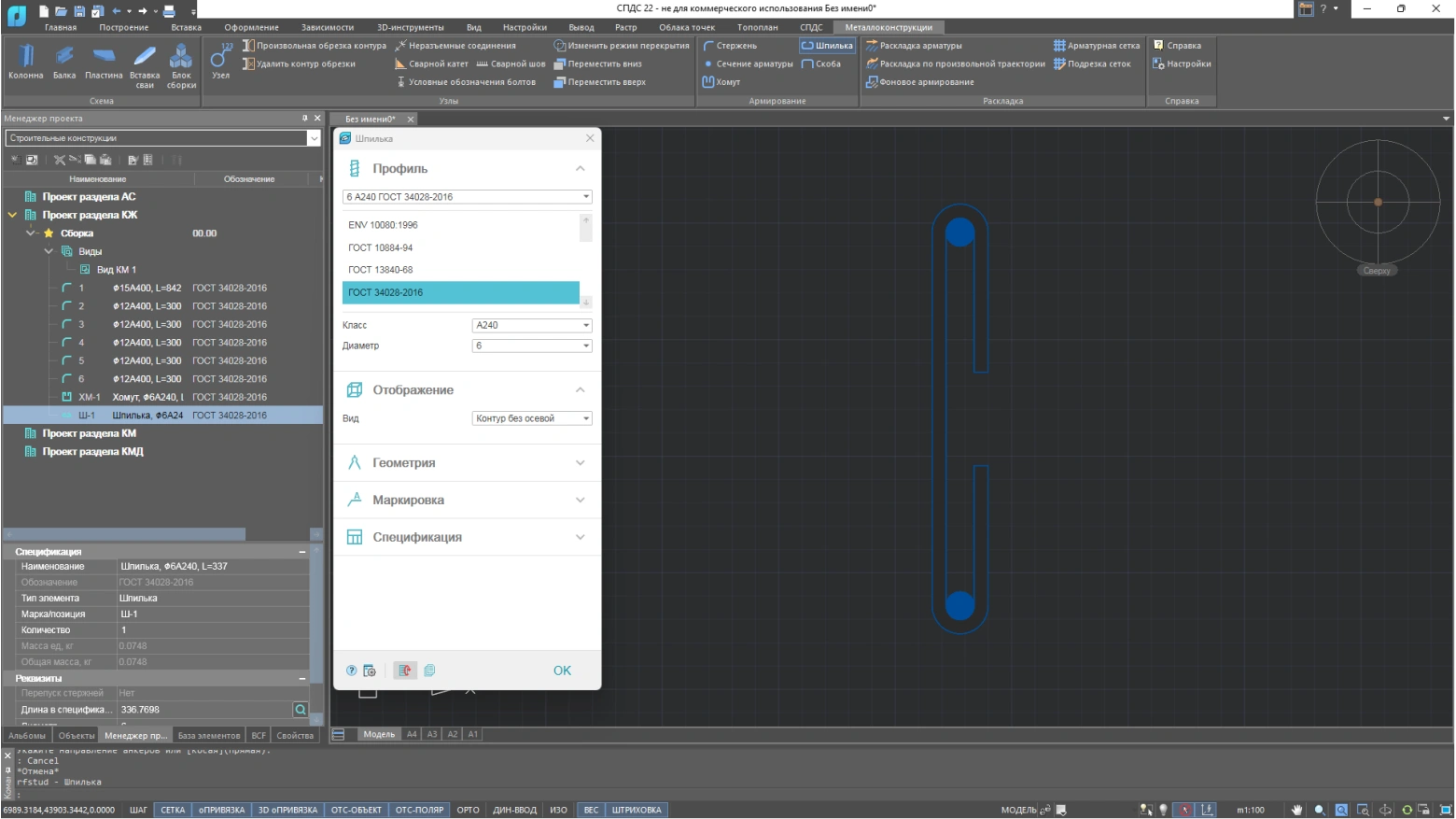

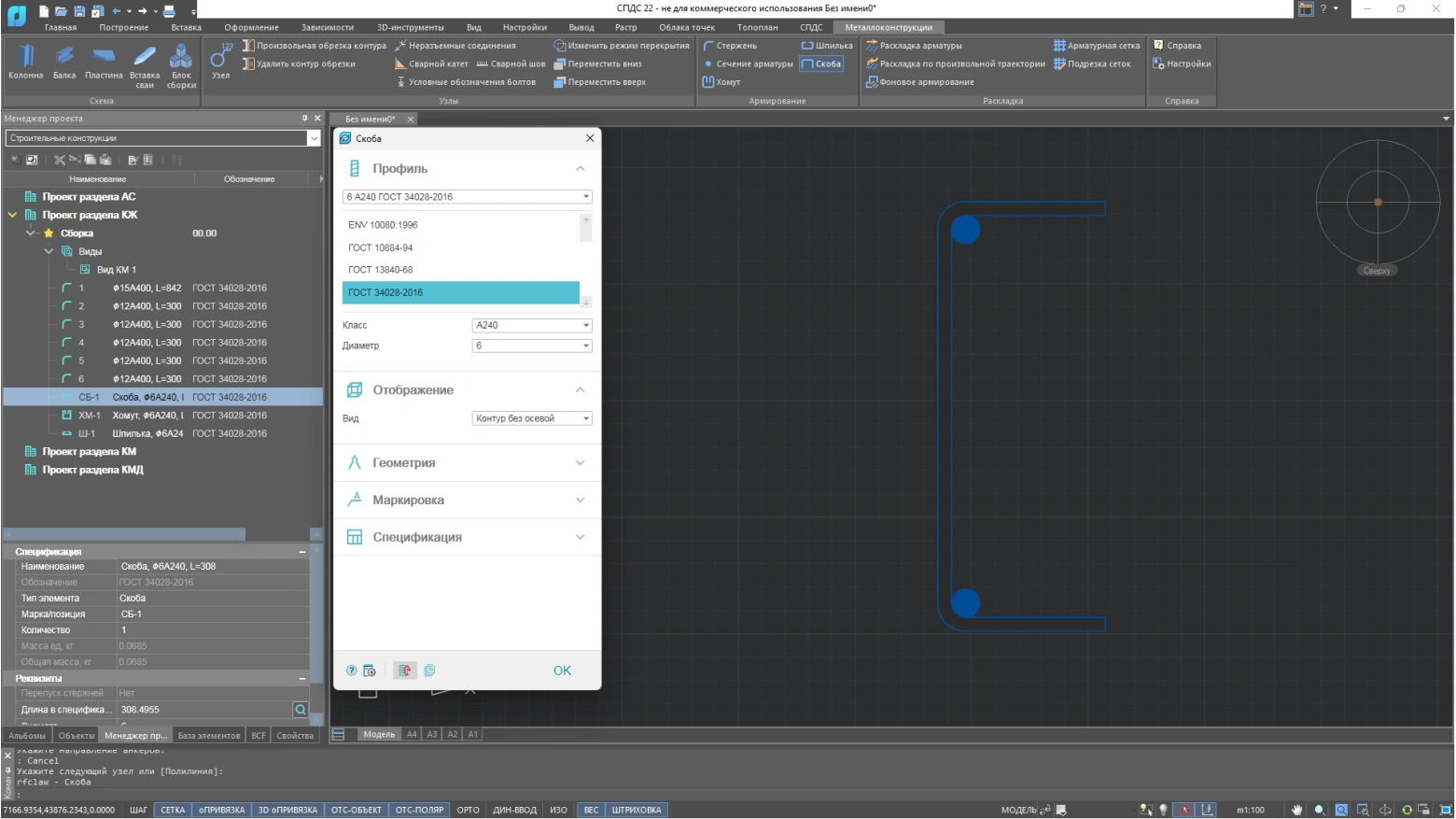

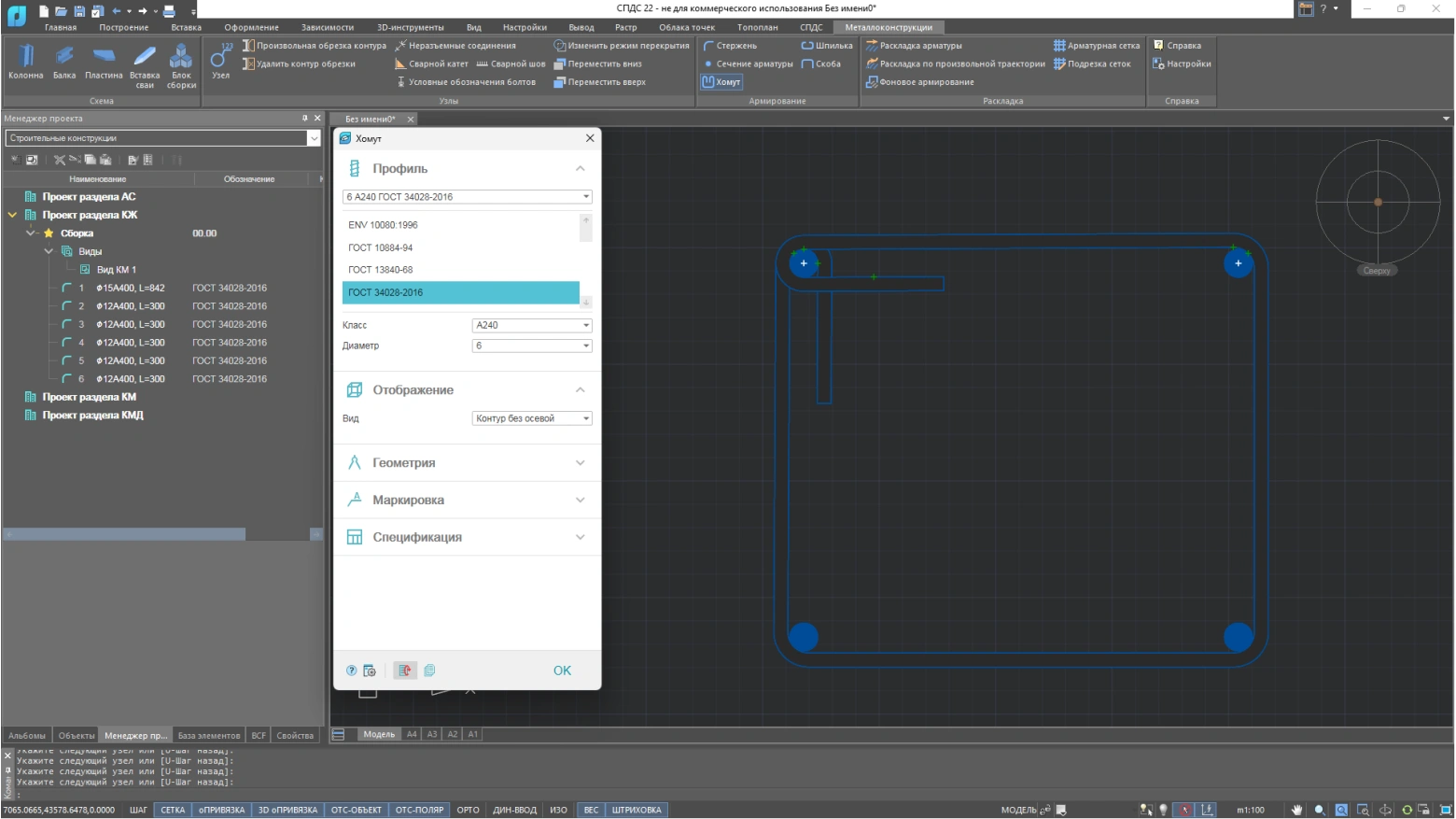

Шпильки, скобы, хомуты

Выполнение шпилек и скоб определяется последовательным указанием сечений арматуры либо предварительным выбором двух сечений арматуры.
Для построения хомутов достаточно последовательно указать сечения арматуры. Если предварительно выбрать четыре или восемь сечений арматуры, автоматически отрисуется один из типовых форм хомутов.

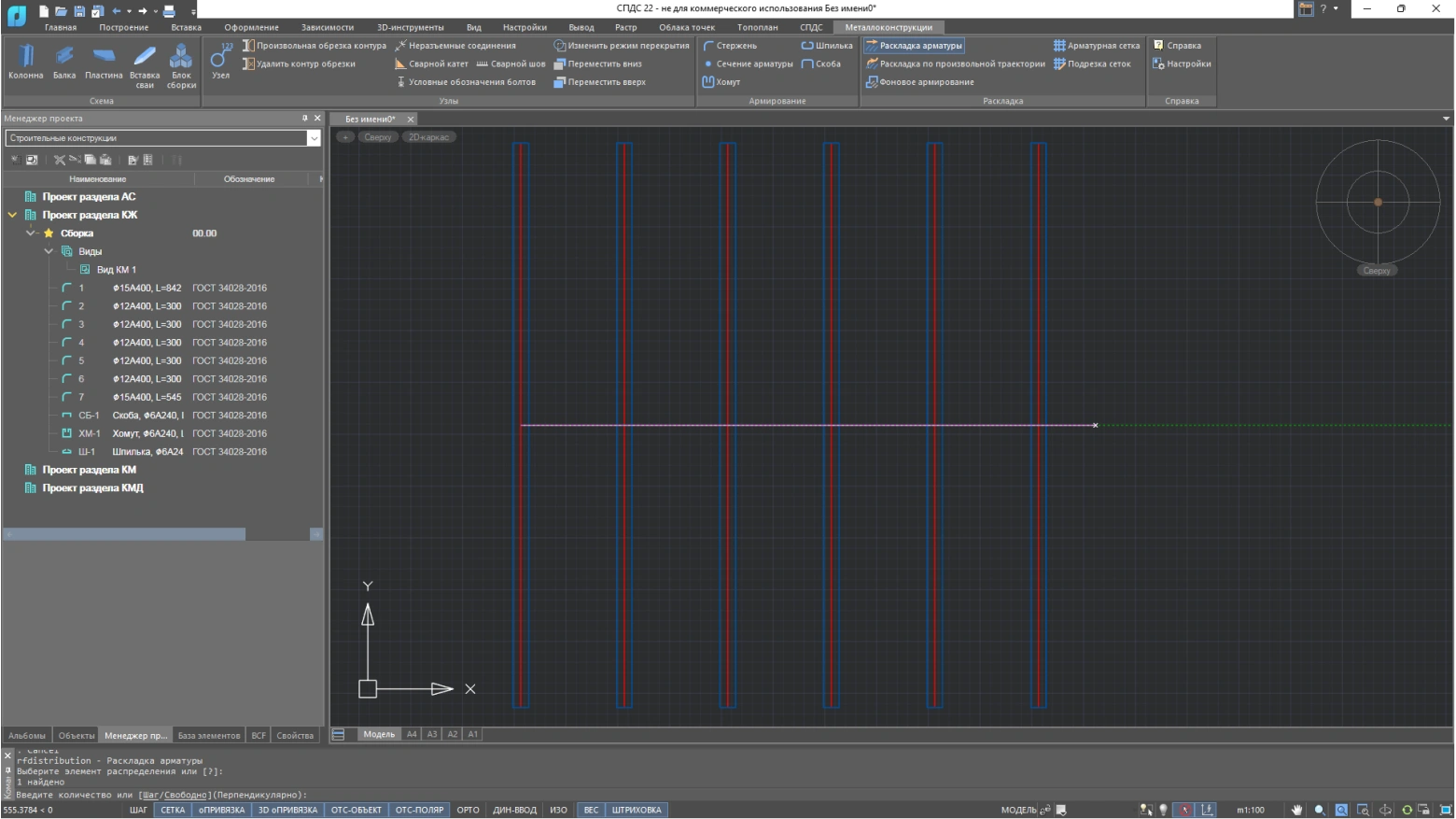

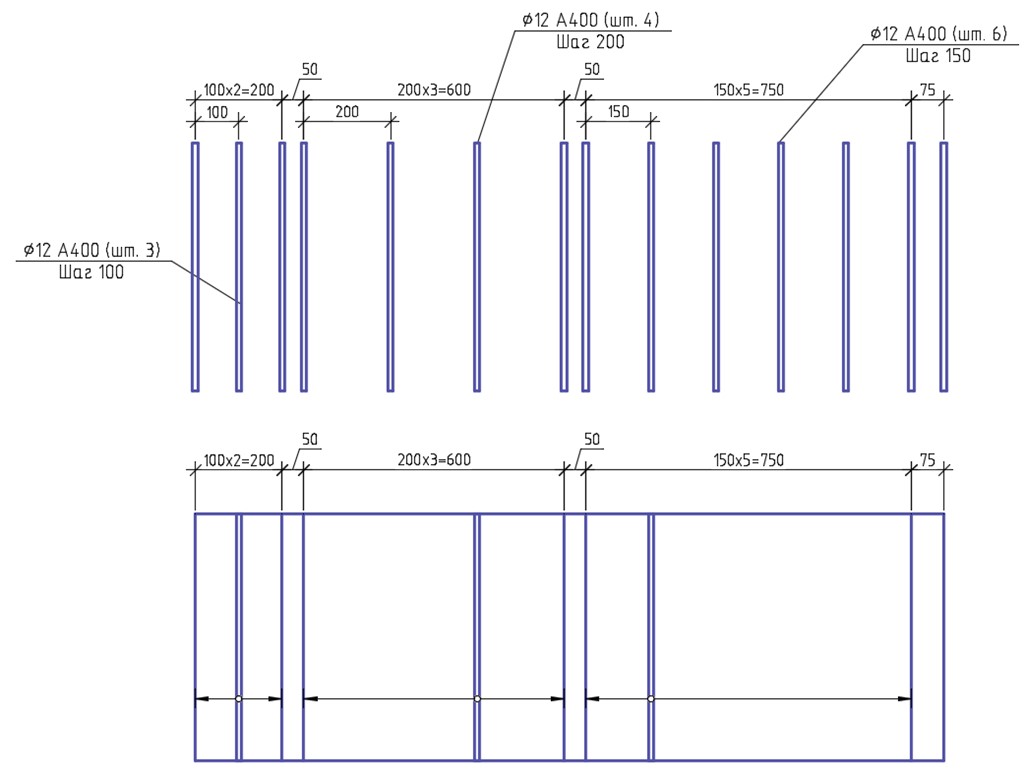

Распределение арматуры

Инструменты распределения арматуры позволяют выполнять следующие действия:

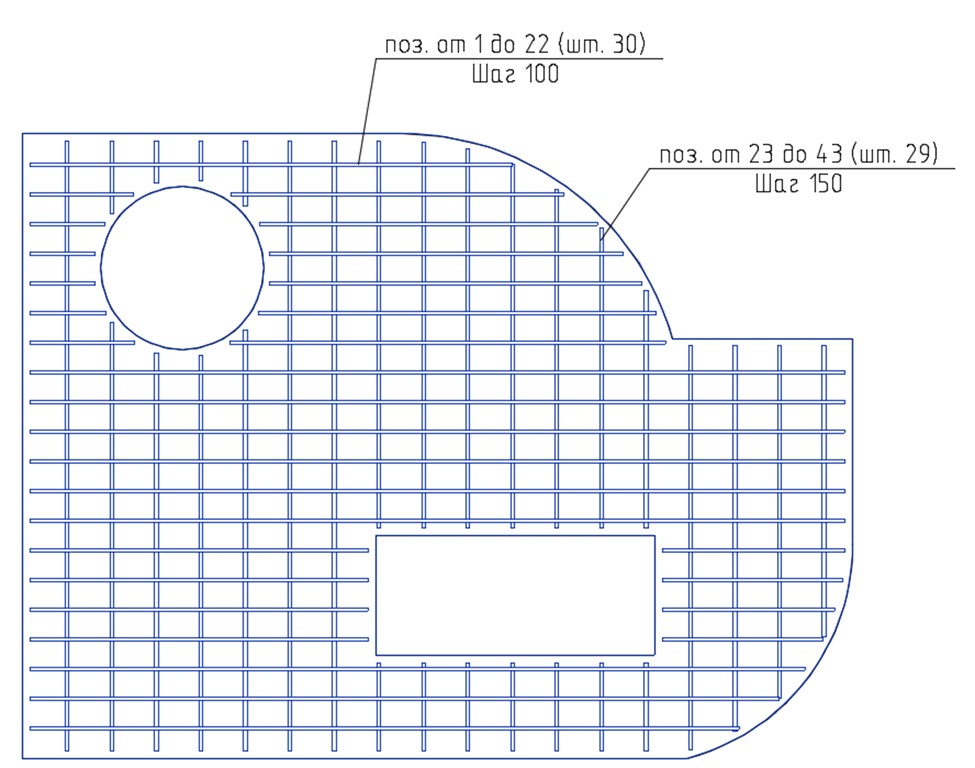

  • параметрическое и визуальное задание шага и количества стержней и направления распределения;
  • поддержка нескольких диапазонов с разными параметрами раскладки в указанном направлении;
  • редактирование исходного объекта после создания распределения;
  • условное или полное представление, представление только с конечными стержнями;
  • задание доборного шага.

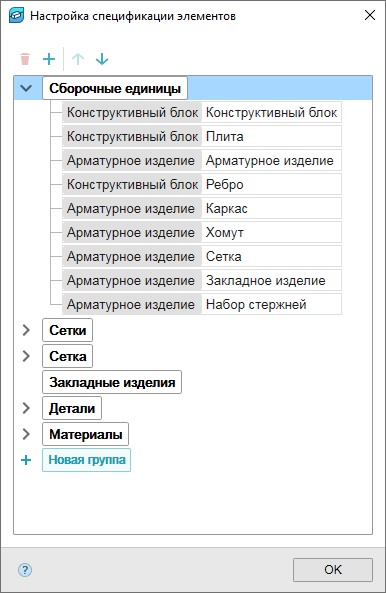

Спецификации

Для любой позиции в сборочной единице можно создать:

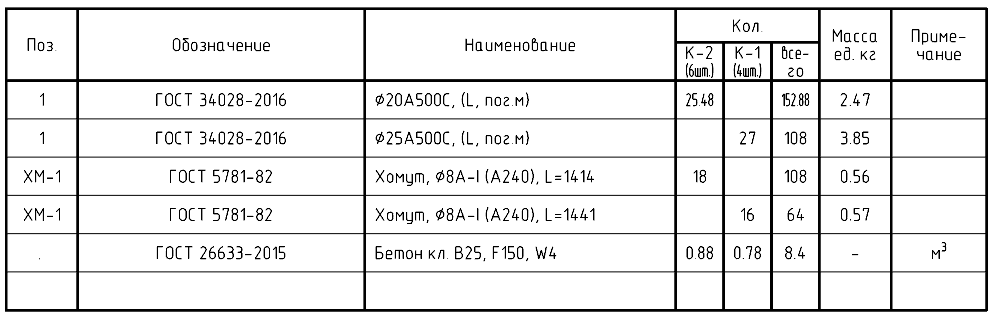

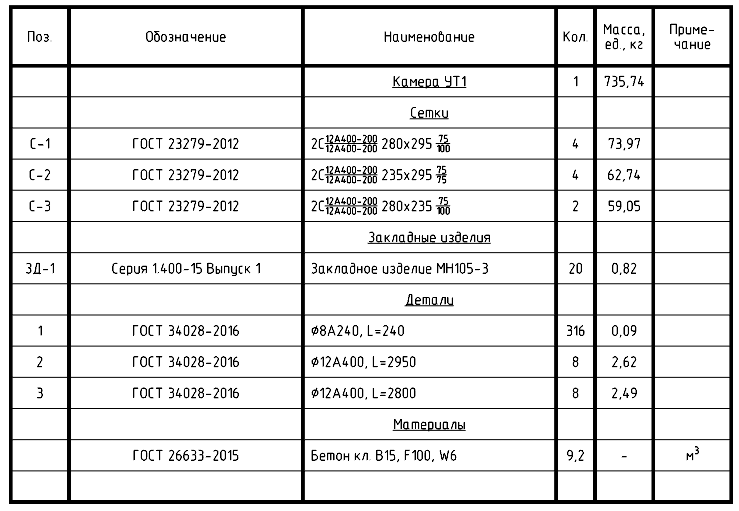

  • спецификация элементов;
  • групповая спецификация арматурных изделий;
  • ведомость деталей;

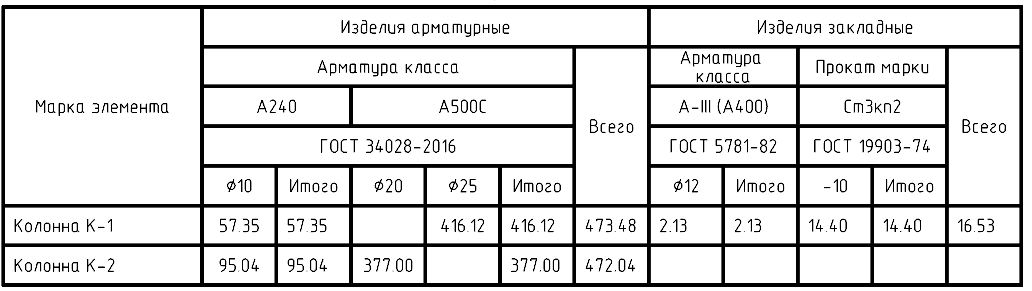

  • ведомость расхода стали.

Все спецификации в системе динамические и автоматически обновляются на чертеже.

Новые возможности

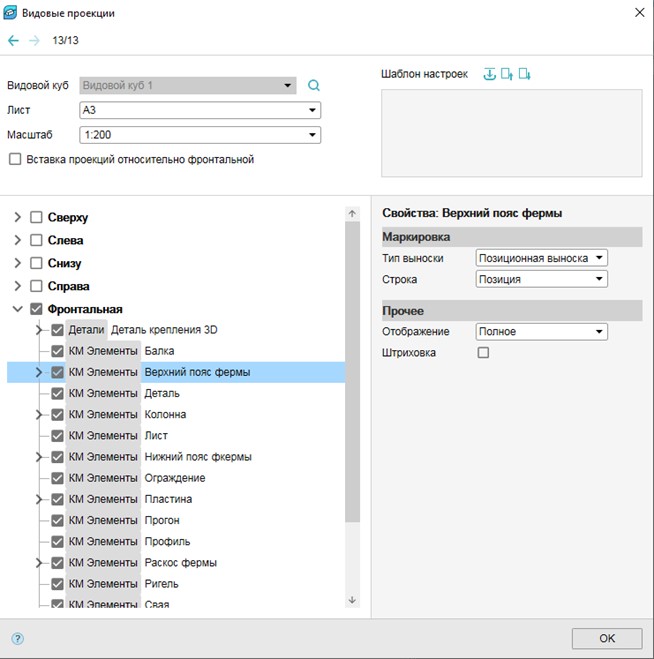

Новые возможности nanoCAD Металлоконструции 22

Новая спецификация

В раздел АС добавлена групповая спецификация по форме 8 согласно ГОСТ Р 21.101-2020.

nanoCAD Металлоконструкции_01_Новая спецификация

Работа с пластинами

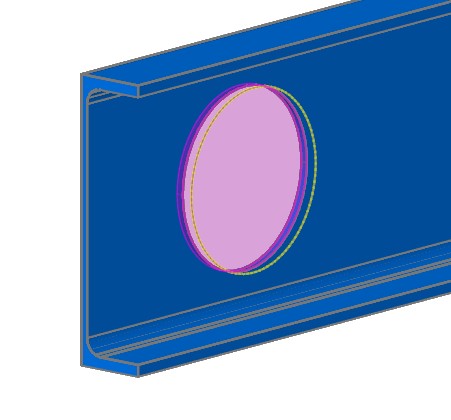

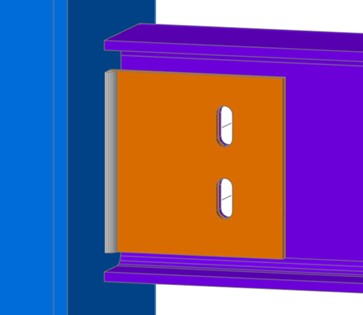

Реализована возможность редактировать и удалять отверстия в пластинах.

nanoCAD Металлоконструкции_02_Работа с пластинами

Новые обозначения

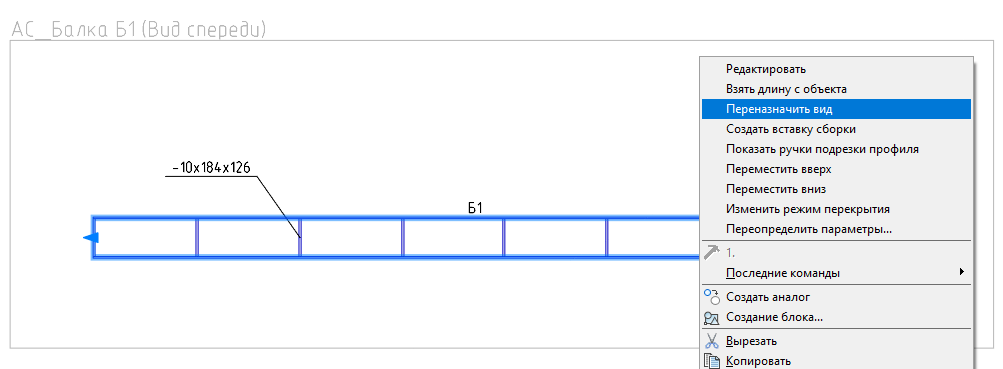

Для объектов КМ добавлена новая выноска обозначения «Позиция, типоразмер».

nanoCAD Металлоконструкции_03_Новые обозначения

Новые обозначения

Для объектов ЖБ добавлена новая выноска обозначения «Позиция, диаметр, класс».

nanoCAD Металлоконструкции_04_Новые обозначения

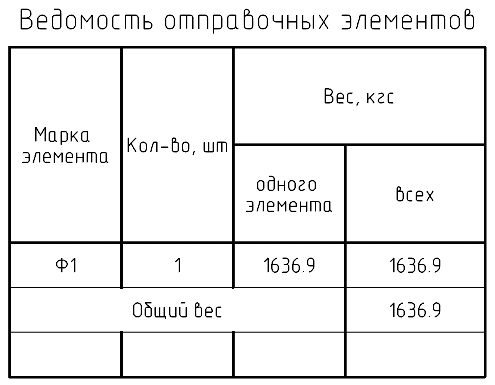

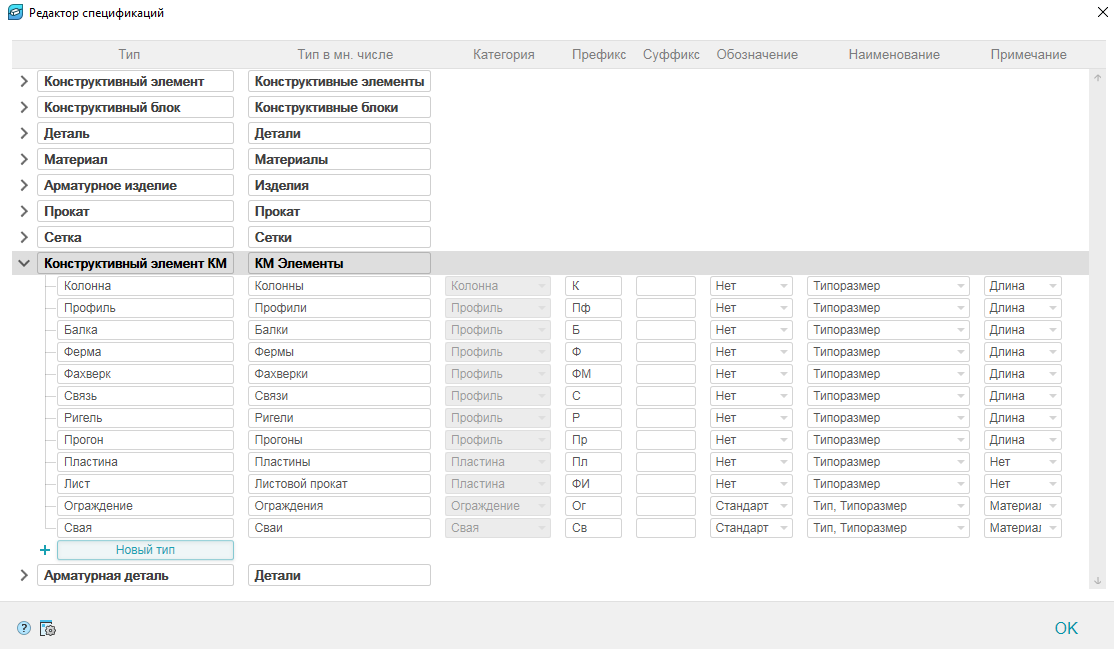

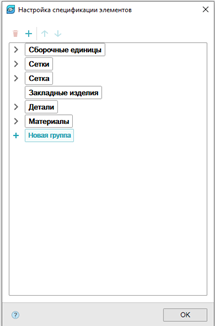

Редактор спецификаций

В редактор спецификаций добавлен новый параметр «Масса».

nanoCAD Металлоконструкции_05_Редактор спецификаций

Работа с проектами

Реализовано копирование объектов КМ с одинаковыми префиксами между разными файлами проекта.

nanoCAD Металлоконструкции_06_Работа с проектами

Другие изменения nanoCAD Металлоконструкции 22

Улучшено

  • Реализована поддержка Платформы nanoCAD 22.
  • Доработана привязка выноски обозначения к стержням и арматурным изделиям.
  • Оптимизировано редактирование стержня на условном виде фонового армирования.

Исправлено

  • Исправлена сортировка толщин пластин в секции «Геометрия».
  • Исправлена сортировка вставок сборок в Ведомости элементов.
  • Исправлен учет материала в массе сборки.

Системные требования

САПР-платформа

Платформа nanoCAD 22 (32-разрядная и 64-разрядная версии)
Модуль «СПДС»

Операционная система

Microsoft Windows 11
Microsoft Windows 10 (32-разрядная и 64-разрядная версии)
Microsoft Windows 8.1 (32-разрядная и 64-разрядная версии)

Процессор

Минимальные требования: процессор с тактовой частотой 2 ГГц
Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

Минимальные требования: 4 Гб
Рекомендуемые требования: 16 Гб и выше

Разрешение экрана

Минимальные требования: 1280х1024
Рекомендуемые требования: 1920×1080

Видеоадаптер

Минимальные требования: графический процессор с объемом видеопамяти 1 Гб
Рекомендуемые требования: графический процессор с объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

7 Гб и более на системном диске (для установки программы)

Сеть

На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP

Примечание

При работе с большими наборами данных, облаками точек и при 3D-моделировании рекомендуется использовать 64-разрядные операционные системы

Видео

Уникальные возможности nanoCAD Металлоконструкции

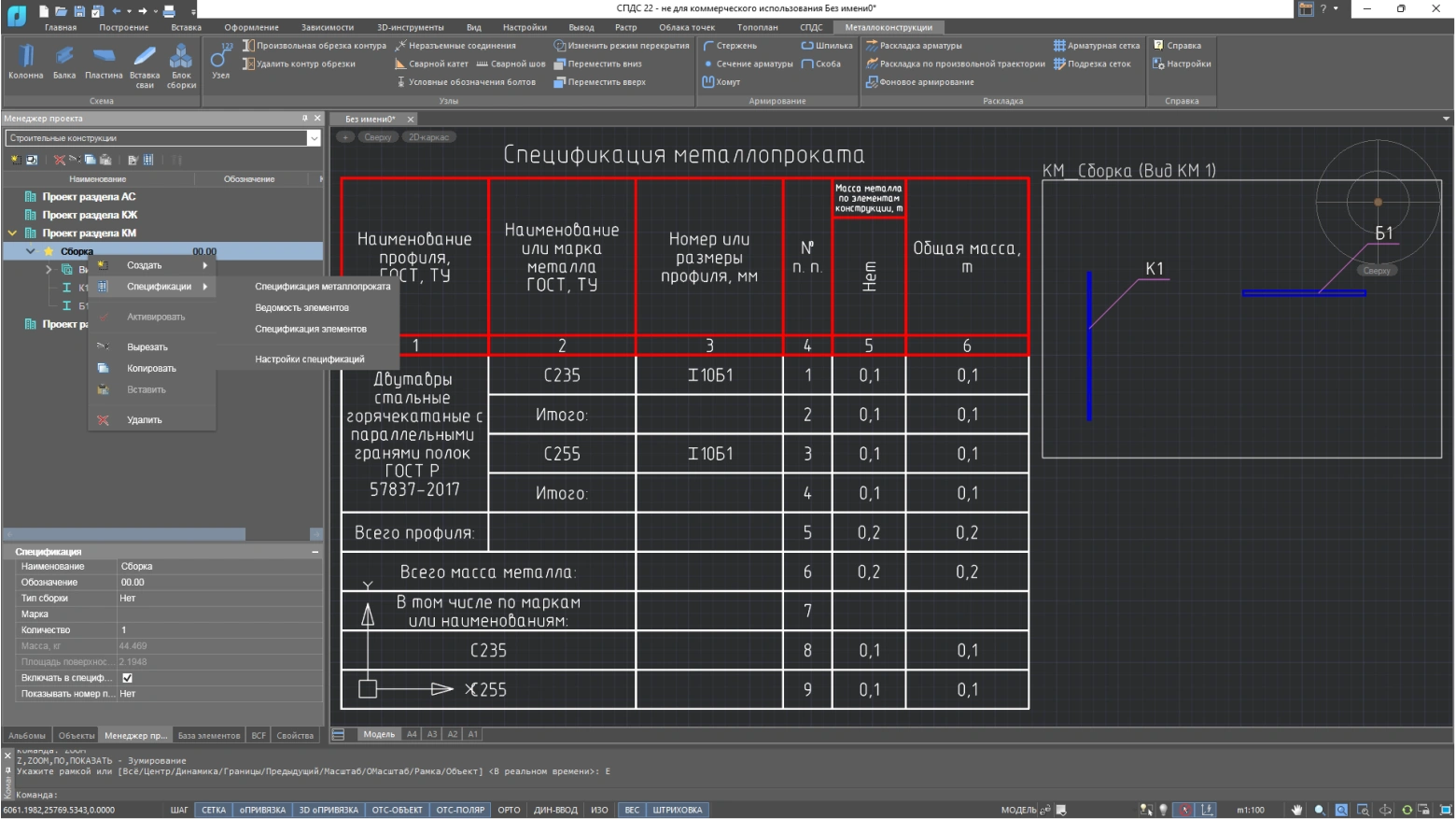

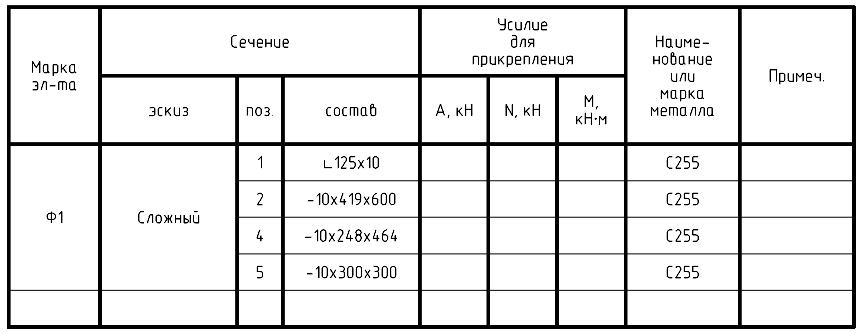

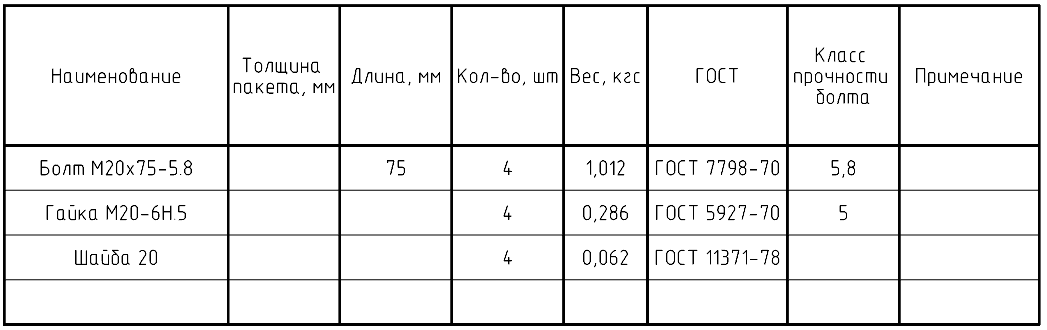

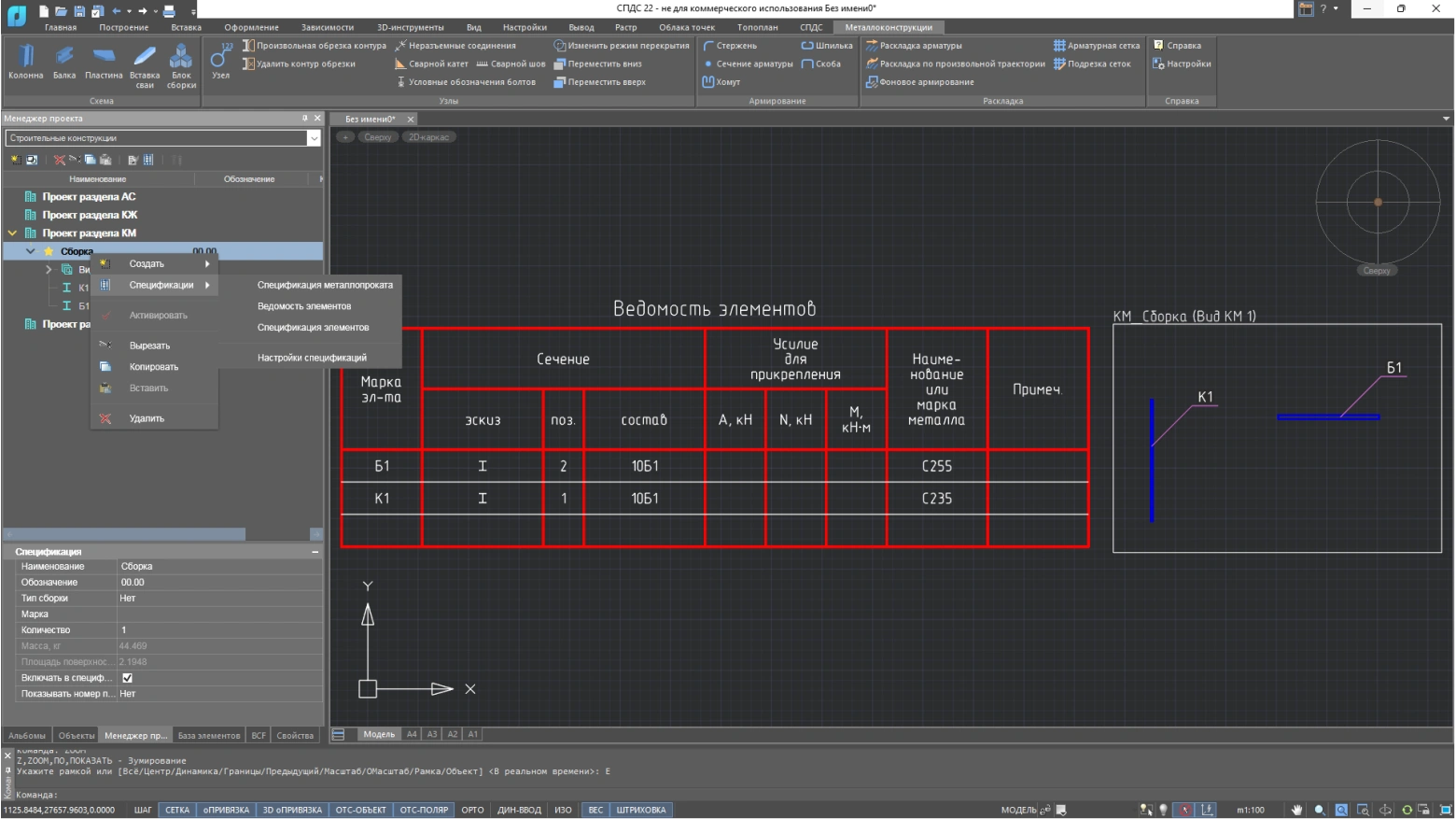

Настройка спецификации металлопроката

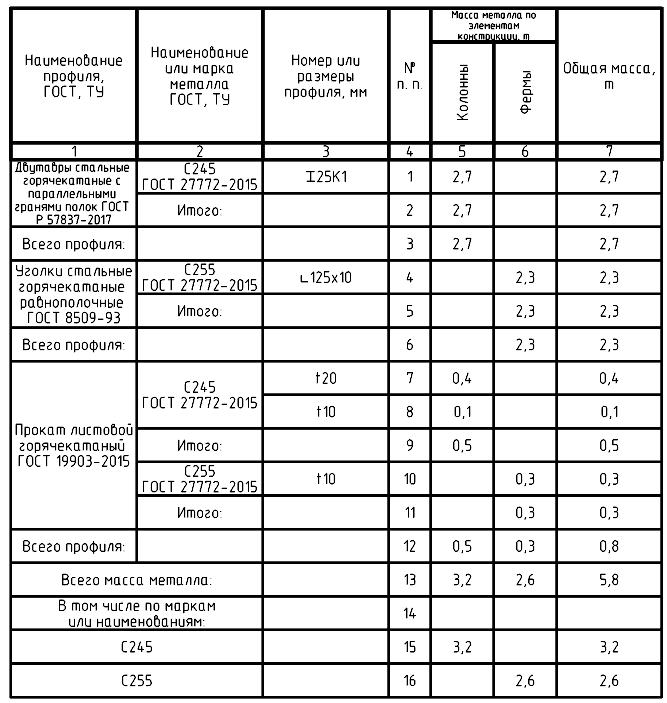

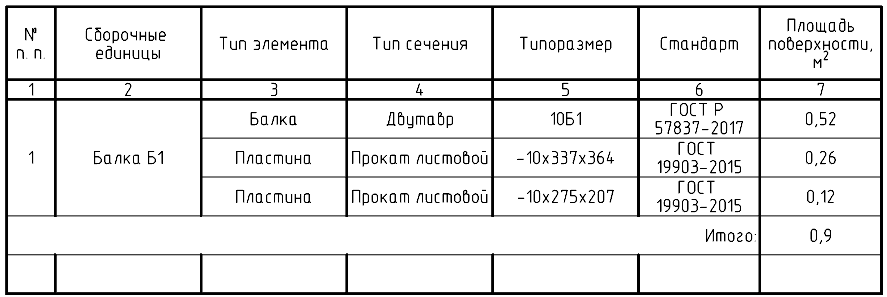

Настройка графы «Масса металла по элементам конструкций, т». Автоматически формируемая спецификация берет наименование элемента конструкции из наименования сборки, из наименования типа сборки или из наименования типа конструктивного элемента.

nanoCAD Металлоконструкции_07_Настройка спецификации металлопроката

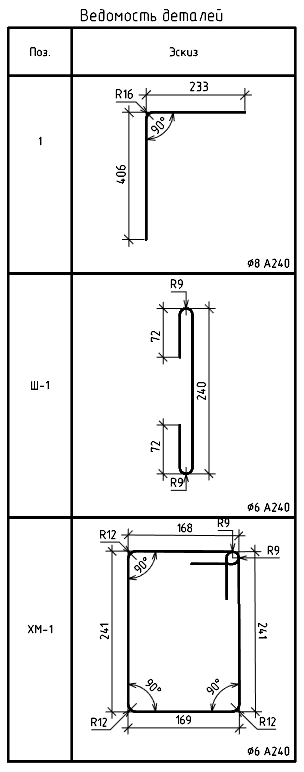

Масштаб изображения в ведомости деталей

Расширены настройки автоматически формируемой ведомости деталей. Теперь можно отрегулировать масштаб эскизов деталей, настроить сортировку позиций деталей.

nanoCAD Металлоконструкции_08_Масштаб изображения в ведомости деталей

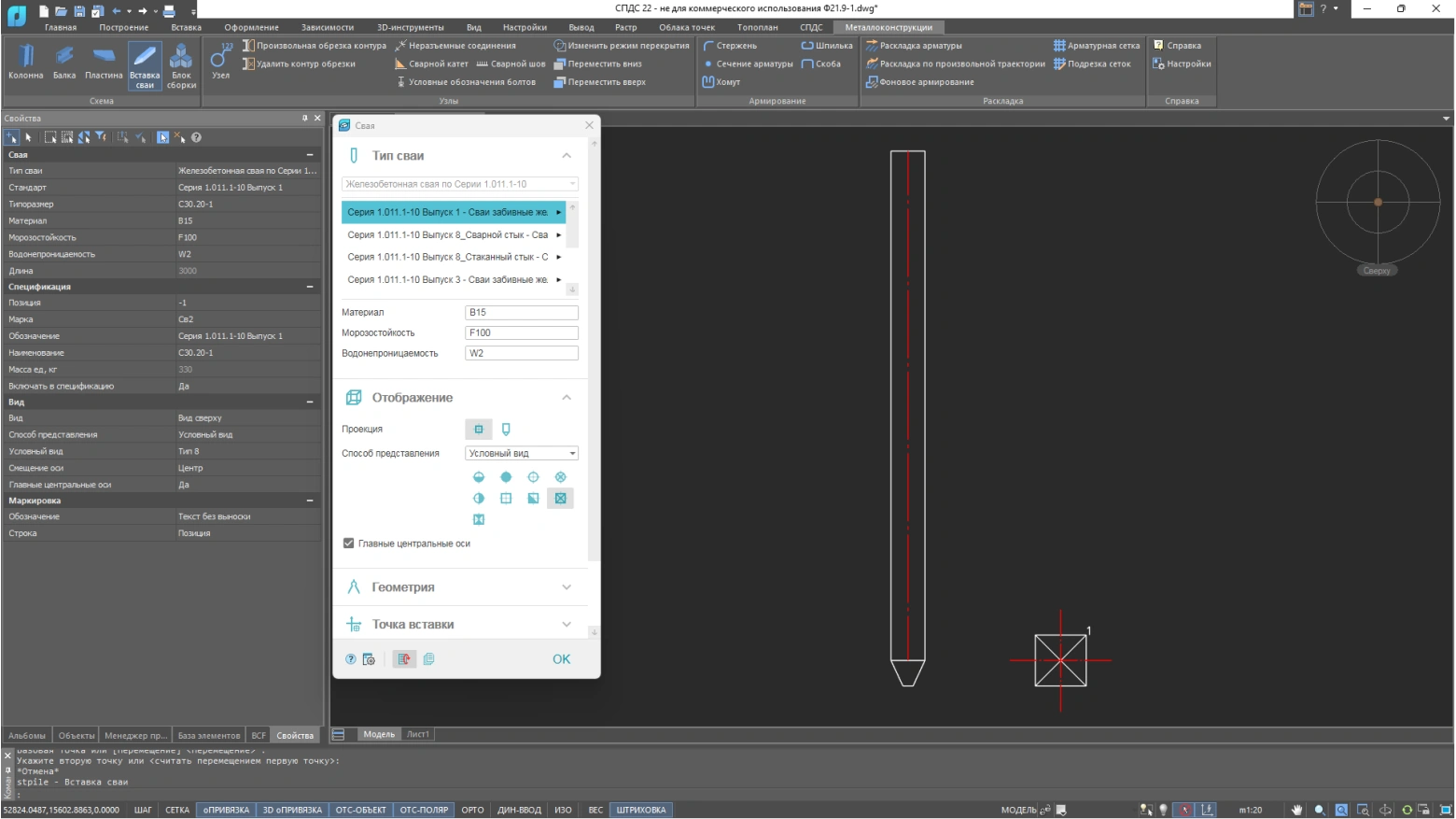

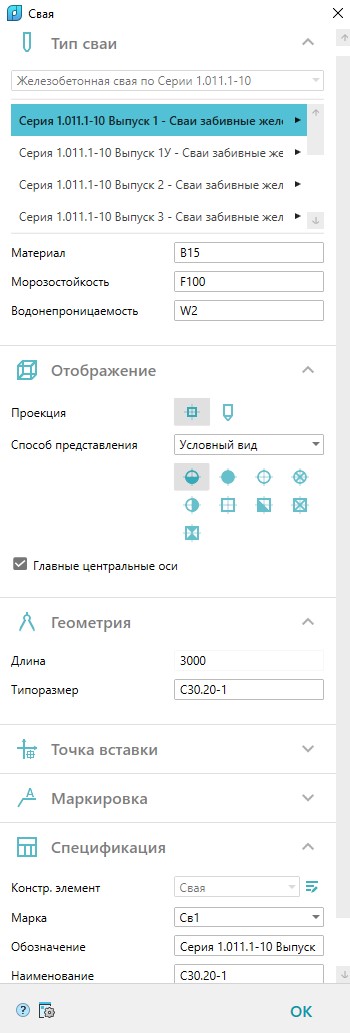

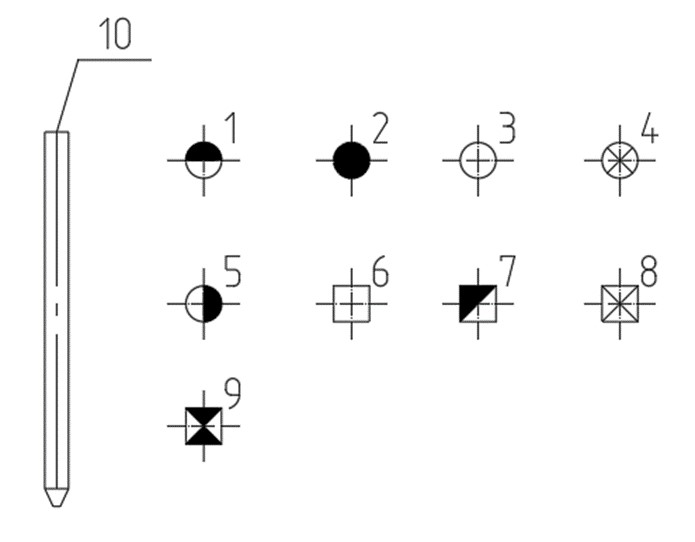

Номер сваи в спецификации

В менеджере проекта для свай добавлена опция Показывать номер позиции для Сваи. При включенной опции в спецификации элементов отображается не марка, а номер сваи.

nanoCAD Металлоконструкции_09_Номер сваи в спецификации

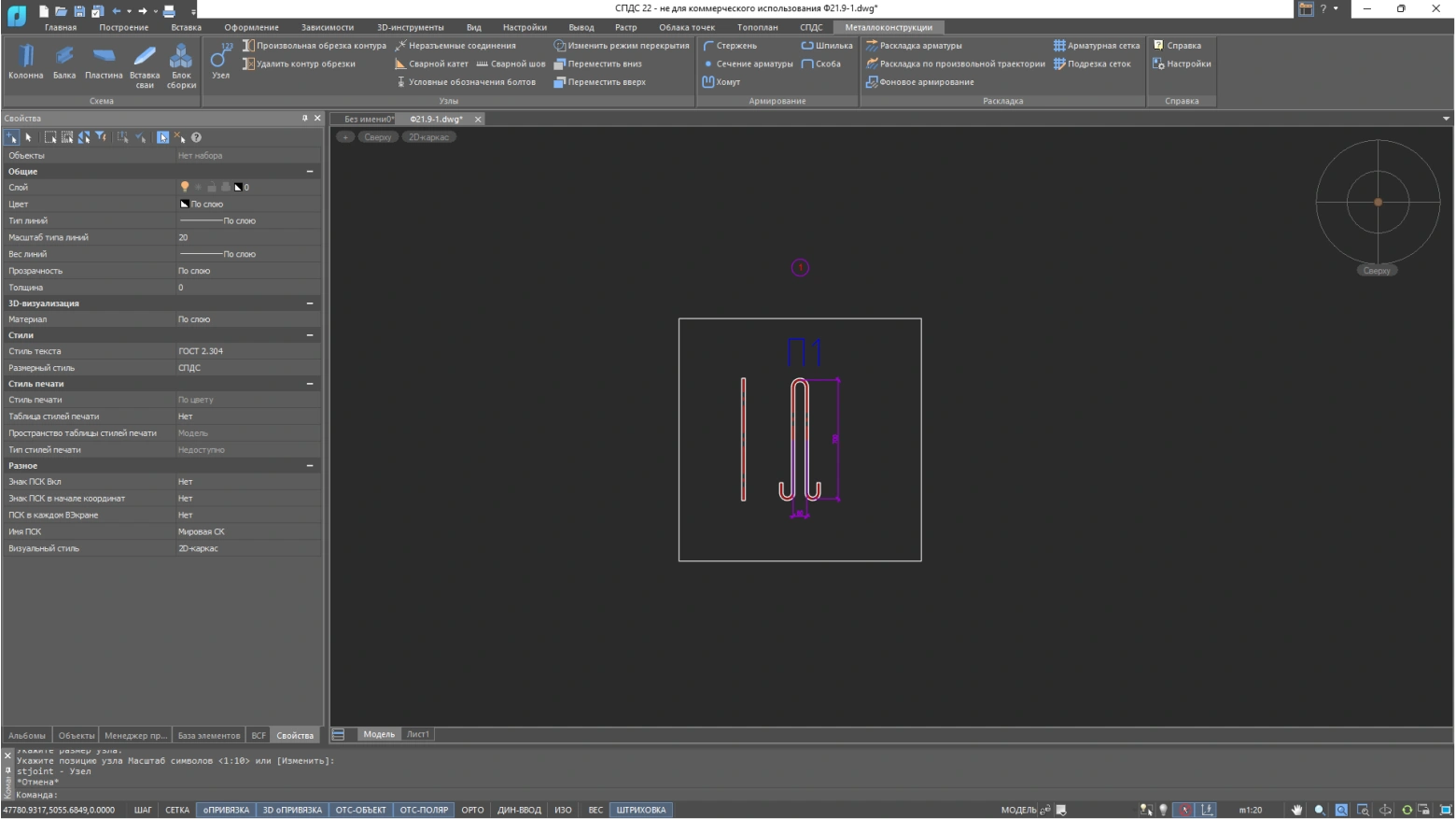

Опция Дуга в команде Стержень

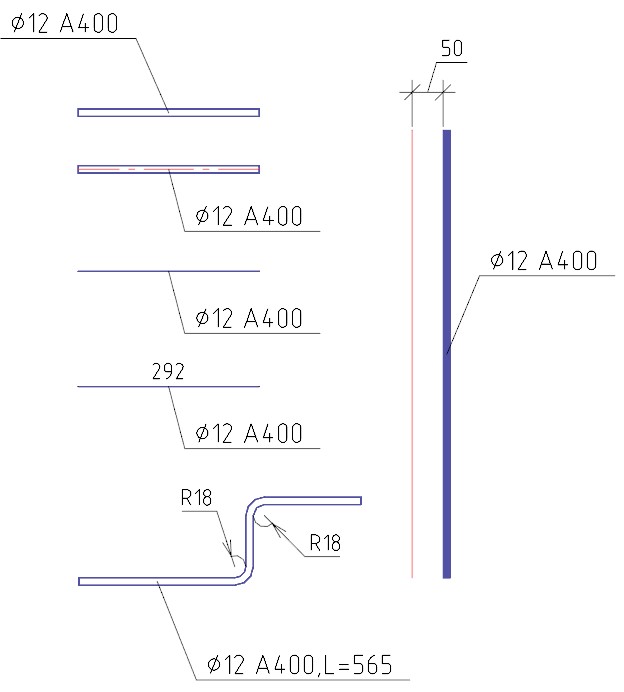

Появилась возможность вычерчивать стержень сложной формы с дуговыми сегментами. В контекстном меню команды Стержень добавлена опция Дуга.

nanoCAD Металлоконструкции_10_Опция Дуга в команде Стержень

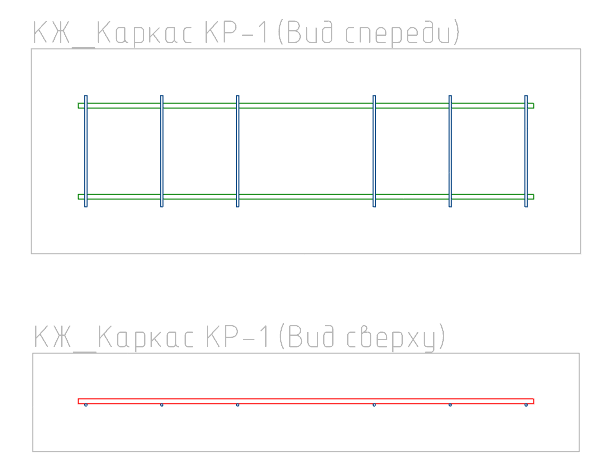

Синхронизация свойств объектов

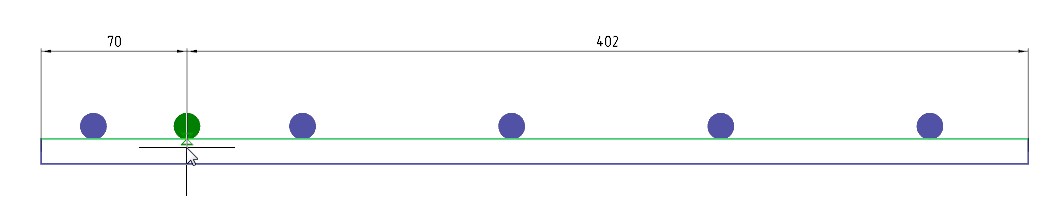

Реализована синхронизация геометрии арматурных деталей, имеющих одинаковую позицию. При выборе опции Синхронизировать геометрию геометрия всех стержней с одинаковой позицией перестаивается при изменении одного выделенного.

nanoCAD Металлоконструкции_11_Синхронизация свойств объектов

Режим перекрытия сеток с нахлестом

Для сеток стал доступен функционал по изменению режима перекрытия. Нахлесты сеток можно отрисовать с учетом их видимости.

nanoCAD Металлоконструкции_12_Режим перекрытия сеток с нахлестом

+
