nanoCAD BIM ВК

от 33 400 ₽

Программа позволяет проектировать и моделировать внутренние системы горячего и холодного водоснабжения и канализации, а также водяного пожаротушения с использованием пожарных кранов. В nanoCAD BIM ВК объединены расчетная и графическая части раздела проектирования «Внутренний водопровод и канализация».

Программа nanoCAD BIM ВК предназначена для проектирования внутренних систем горячего и холодного водоснабжения и канализации, а также водяного пожаротушения с использованием пожарных кранов. В ней объединены расчетная и графическая части раздела проектирования «Внутренний водопровод и канализация».

Программный продукт nanoCAD BIM ВК включает в себя специализированные инструменты инженера-сантехника. Из созданной реальной 3D-модели систем водоснабжения и канализации пользователь получает практически всю необходимую документацию:

  • поэтажные планы;
  • трехмерную схему систем;
  • аксонометрические схемы;
  • спецификацию оборудования;
  • спецификацию систем водоснабжения и канализации;
  • экспликацию помещений;
  • ведомость рабочих чертежей основного комплекта;
  • ведомость ссылочных и прилагаемых документов;
  • ведомость объемов строительных и монтажных работ.

Трехмерная модель систем, аксонометрические схемы, спецификация оборудования и спецификация систем водоснабжения и канализации генерируются автоматически. Помимо графической части, в nanoCAD BIM ВК включен расчетный модуль. В базу данных внесены нормативные гидравлические характеристики (по СНиП 2.04.01-85* и СП 30.13330.2012) санитарных приборов, пожарных кранов, потребителей воды. На основе модели систем производится расчет требуемого давления и расходов воды для каждой системы, подбираются диаметры трубопроводов, типоразмеры арматуры и счетчиков.

Удобный интерфейс

Программа nanoCAD BIM ВК имеет привычный интерфейс стандартных CAD-систем, что позволяет свести к минимуму сроки ее внедрения. Пользователь работает со стандартными выпадающими меню, панелями инструментов, командной строкой. Кроме того, в nanoCAD BIM ВК реализованы сервисные функции создания моделей систем водоснабжения и канализации, такие как контекстное меню, режимы отслеживания и объектной привязки и т.п.

Интеллектуальные объекты nanoCAD BIM ВК

Все объекты nanoCAD BIM ВК (трубопроводы, санитарные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Каждый из этих объектов обладает характерными свойствами, которые можно редактировать в процессе проектирования, причем для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов и арматуры можно выбрать сортамент и типоразмер, для санитарных приборов – сортамент.

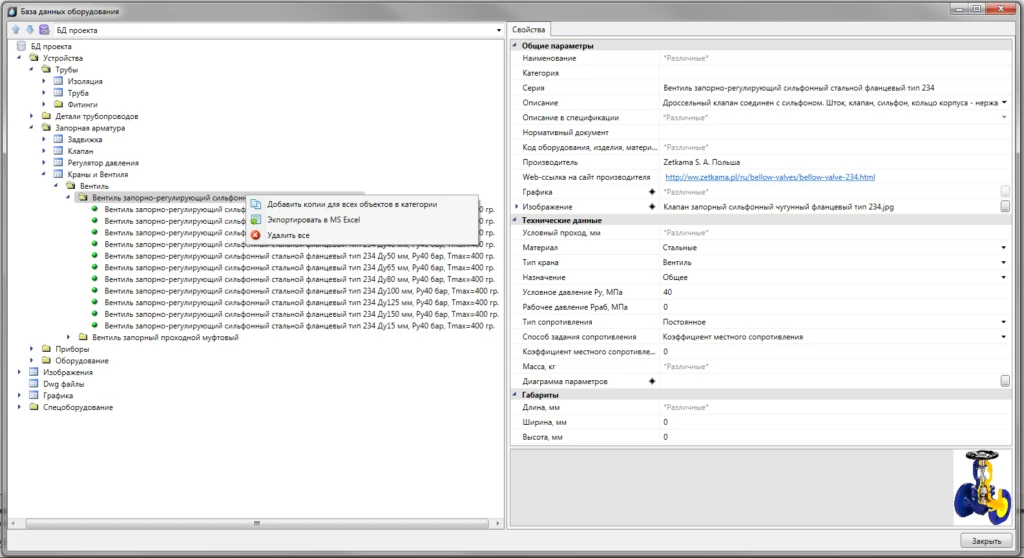

Открытые базы данных

Сегодня в системах водоснабжения и канализации используется весьма разнообразное оборудование, на рынке представлены изделия как отечественных, так и зарубежных производителей. Это делает принципиально важным наполнение баз данных. На сегодняшний день база данных элементов содержит более 5000 различных изделий популярных в России производителей: Zetkama, NANOPLAST, Rehau, Uponor, ООО «БРОЕН-АДЛ» и др.

Все базы данных nanoCAD BIM ВК открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего не требуется обладать навыками программирования. Достаточно умения работать в простейшем табличном редакторе.

Кроме того, в nanoCAD BIM ВК предусмотрена возможность редактирования баз данных гидравлических характеристик водопотребителей и санитарных приборов. Таким образом, если по желанию заказчика параметры водопотребления на объекте должны отличатся от нормативных (например, при частном строительстве), вы всегда сможете добавить необходимые характеристики в базу данных. Кроме того, можно добавлять сантехнические приборы со свойствами, отличными от нормативных характеристик.

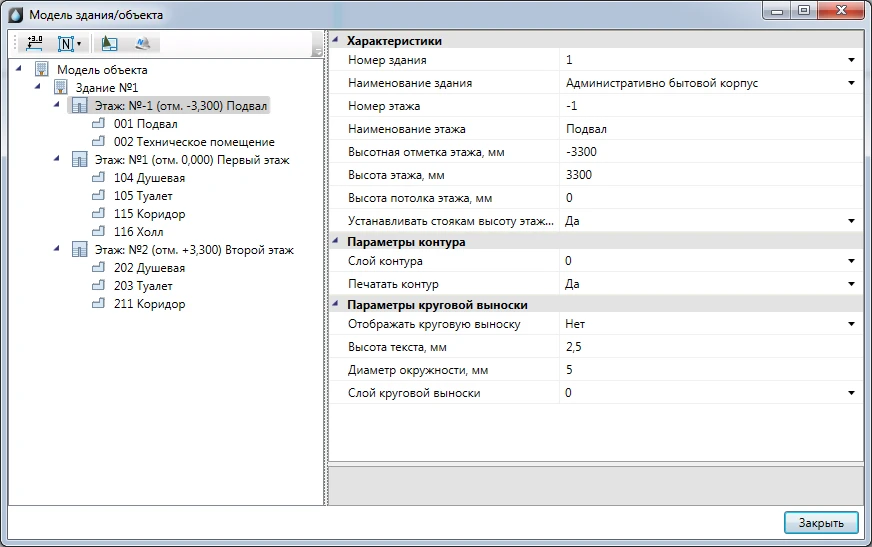

Работа с этажами, помещениями и стояками

Существует возможность загрузить помещения из ArchiCAD или nanoCAD СПДС. Также инженер может самостоятельно определить контуры помещения как в автоматическом, так и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же возможно изменить характеристики (свойства) каждого этажа или помещения – теперь для этого нет необходимости отдельно открывать каждый чертеж.

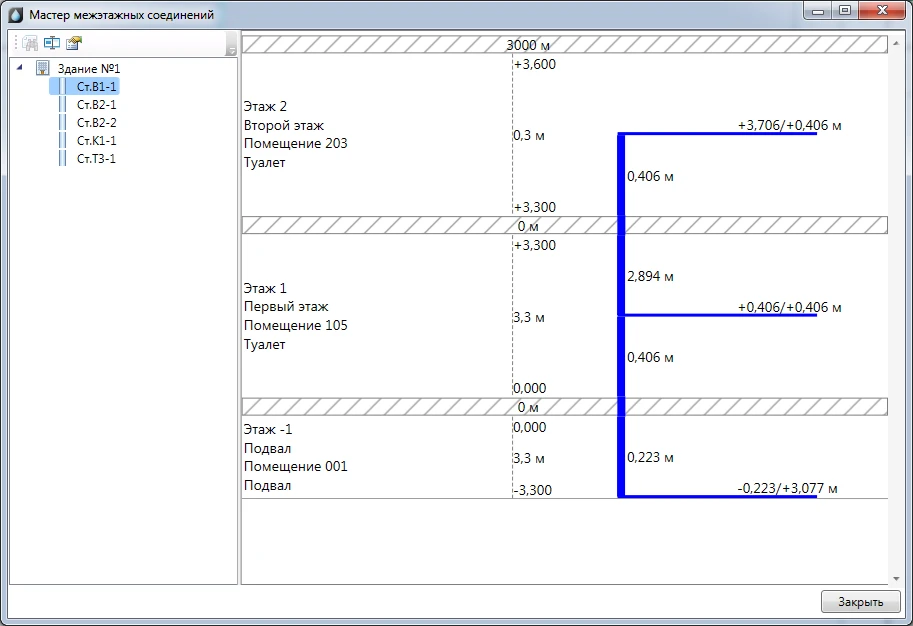

Для просмотра и анализа всех спроектированных стояков в здании и редактирования их свойств предназначен Мастер межэтажных соединений.

Гидравлический расчет. Формирование трехмерной твердотельной модели систем водоснабжения и канализации

Гидравлические расчеты выполняются в строгом соответствии со СНиП 2.04.01-85* или СП 30.13330.2012. При проведении расчета программа просчитывает трехмерную модель систем, а по результатам этих расчетов осуществляется подбор диаметра труб, арматур и приборов.

Основа работы программы nanoCAD BIM ВК – это 3D-модель систем водоснабжения и канализации. Но проектировщик, как правило, работает не в трехмерной модели, а на отдельных планировках. Как же создать «правильную» модель для корректного расчета и графики?

В nanoCAD BIM ВК эта проблема решается следующим образом. Проектировщик действительно работает с отдельными поэтажными планами. На каждом из них создается область этажа и соответствующему этажу присваивается номер. Таким образом, формируется трехмерная модель систем водоснабжения и канализации, а при гидравлическом расчете учитывается высотный перепад.

В программе реализована возможность задавать сдвиг трубы от оси трассы на плане для получения реальной модели системы. При прокладке трубы вдоль стены теперь можно указывать два параметра: отступ от стены для трассы на плане и расстояние трубы до стены в реальном пространстве. Это позволяет отображать трассу трубопровода на плане в ином месте от расположения трубы в реальном пространстве, что обеспечивает возможность получить более точную трехмерную модель системы и, в свою очередь, делает результаты вычислений, спецификации оборудования и аксонометрическую схему более корректными. В итоге инженеру предоставляется документация, соответствующая российским стандартам.

Ниже приведен пример:

Холодная и горячая трубы отображаются несколькими трассами на плане, которые идут параллельно с некоторым отступом в плоскости XOY друг от друга. В реальном пространстве они располагаются друг над другом.

При использовании импортных программных продуктов пользователь нередко сталкивается с проблемой прохождения нормоконтроля, поскольку требования к оформлению рабочей документации в нашей стране и за рубежом различны. Отличаются друг от друга и методики расчета внутренних систем водоснабжения и канализации, поскольку они основаны на эмпирических данных.

Программа nanoCAD BIM ВК полностью учитывает требования отечественных нормативных документов. Все табличные формы отвечают ГОСТ 21.601-2011 и ГОСТ 21.110-2013. Размещение на чертеже рамки с основной надписью осуществляется по ГОСТ Р 21.1101-2013. Кроме того, nanoCAD BIM ВК генерирует аксонометрическую схему, в то время как подавляющее большинство зарубежных программ создает изометрию, не предусмотренную ГОСТ.

Согласованность данных

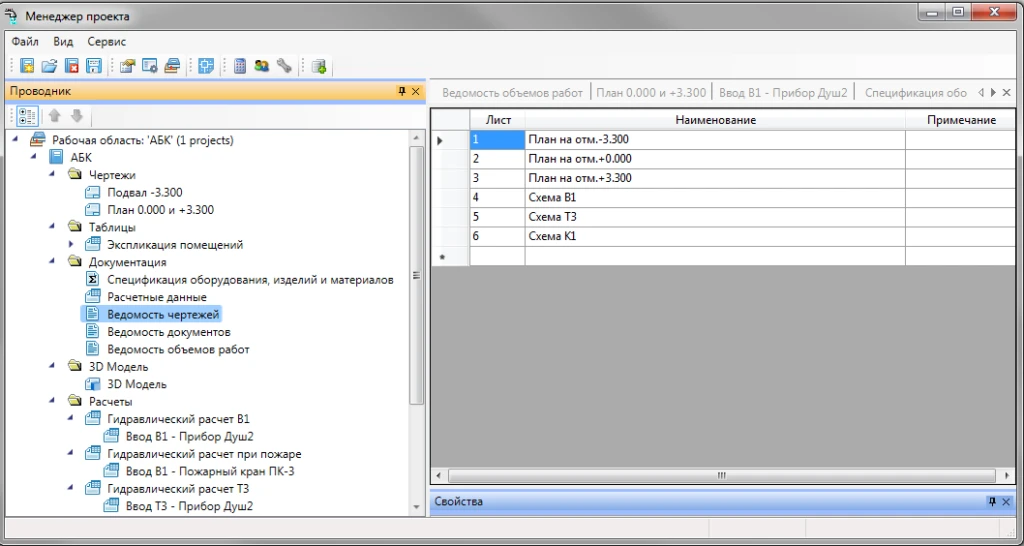

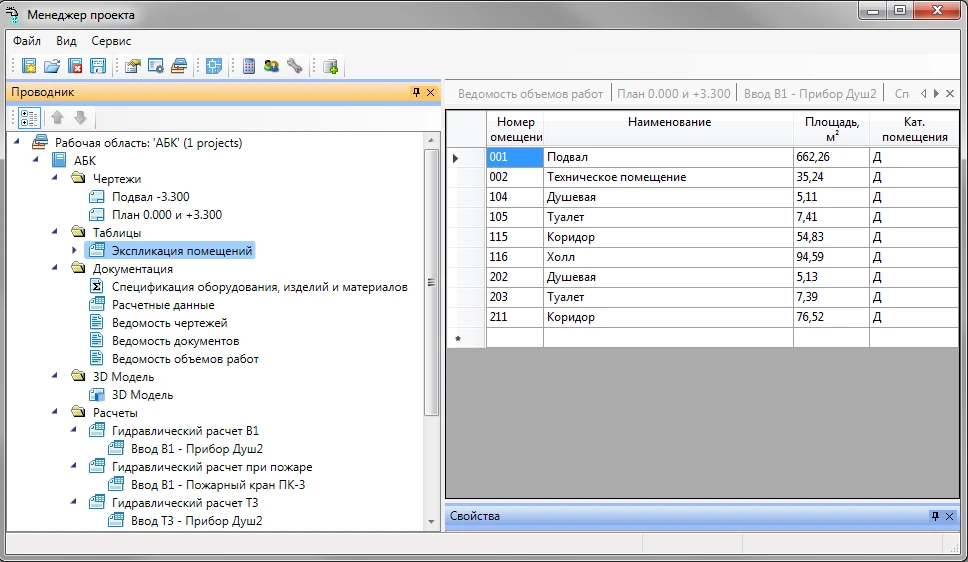

Для согласования данных в nanoCAD BIM ВК используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту nanoCAD BIM ВК. Это позволяет правильно рассчитывать расходы воды и стоков, получать точные спецификации. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем водоснабжения и канализации.

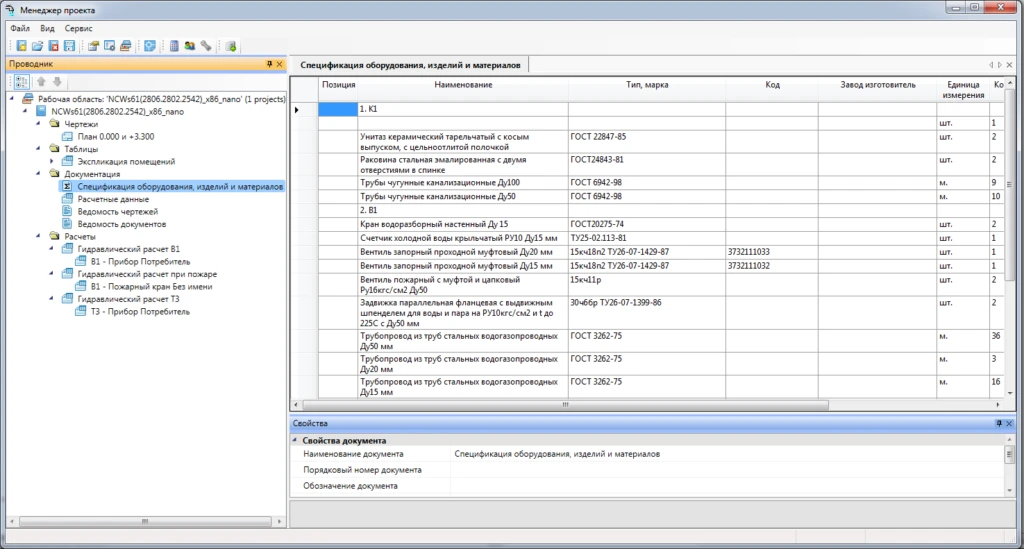

Теперь можно осуществлять настройку шаблона спецификации, что обеспечивает большое преимущество при получении документации, необходимой пользователю.

Экспликация помещений

Программа поддерживает возможность получения экспликации помещений и ее вывода в Word, Excel или в CAD-систему.

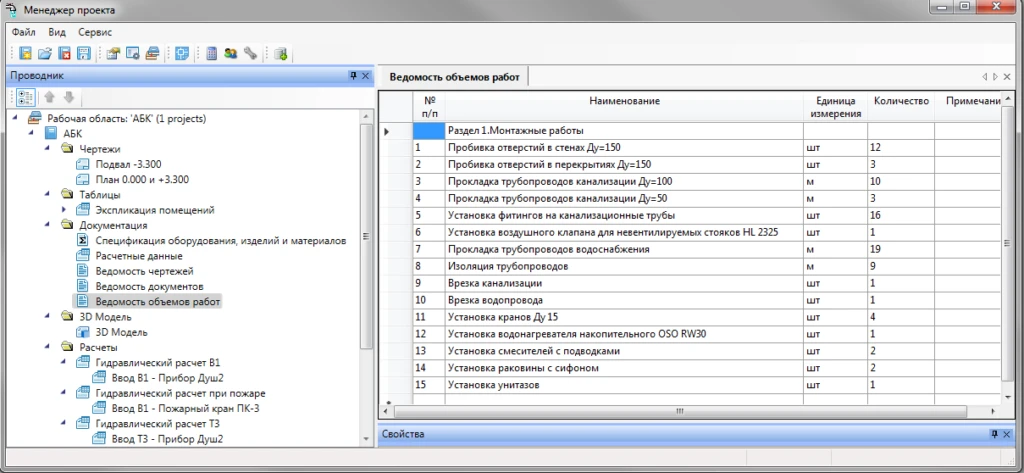

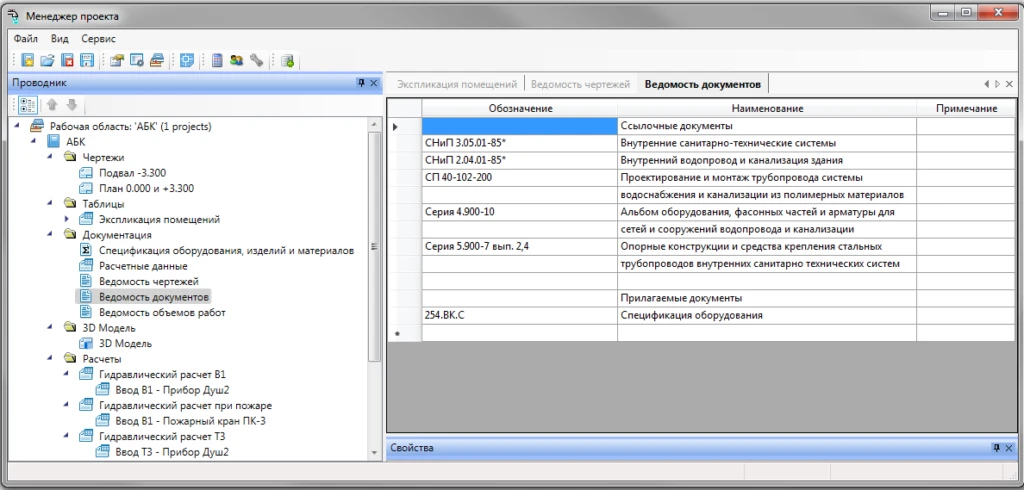

Ведомости чертежей, документов и объемов работ

Реализовано получение в полуавтоматическом режиме ведомости рабочих чертежей основного комплекта по ГОСТ 21.101-97; ведомости ссылочных и прилагаемых документов по ГОСТ 21.101-97 и ведомости объемов строительных и монтажных работ по ГОСТ 21.111-84. Эти ведомости можно вывести в Word, Excel или в CAD-систему.

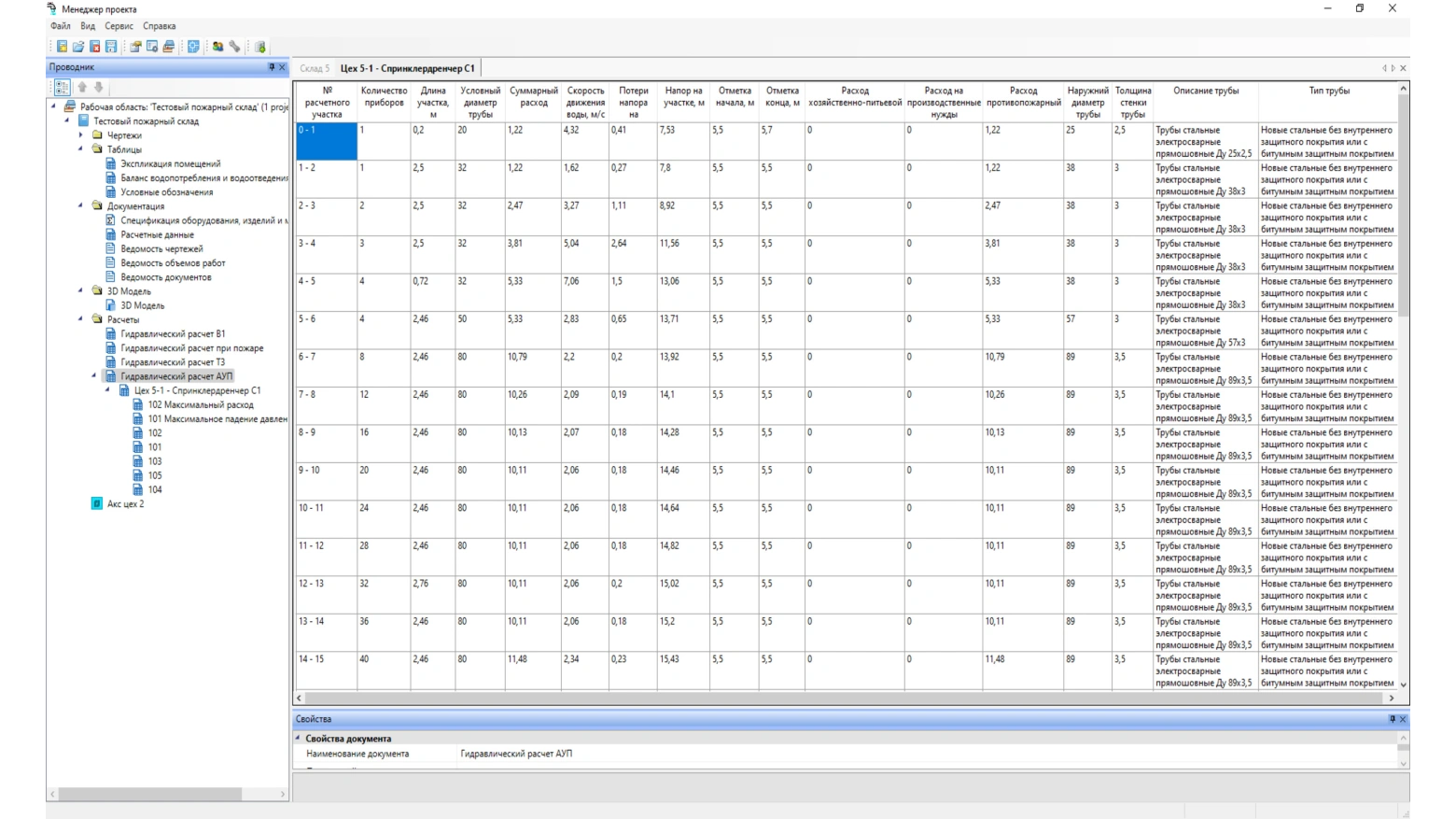

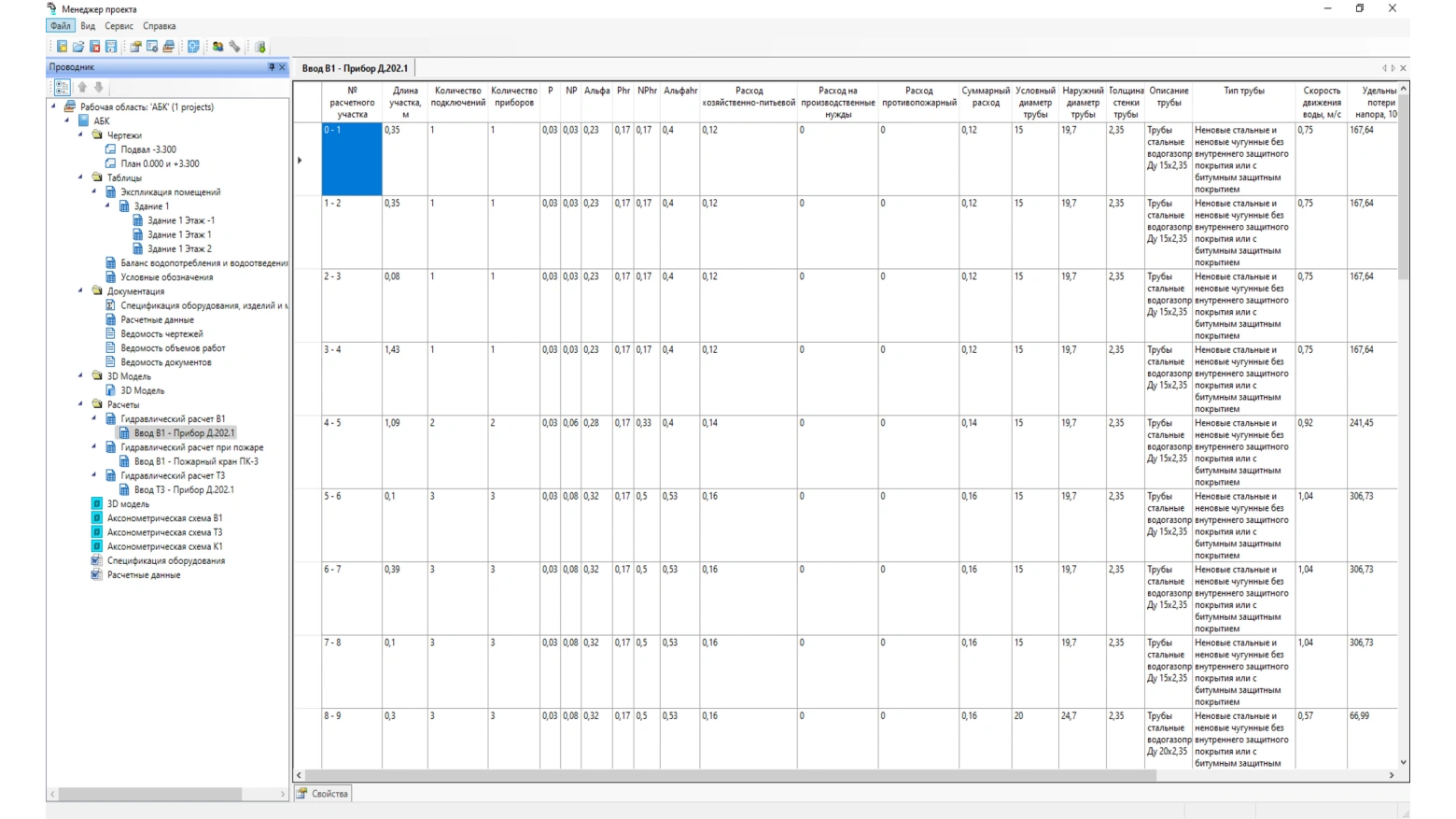

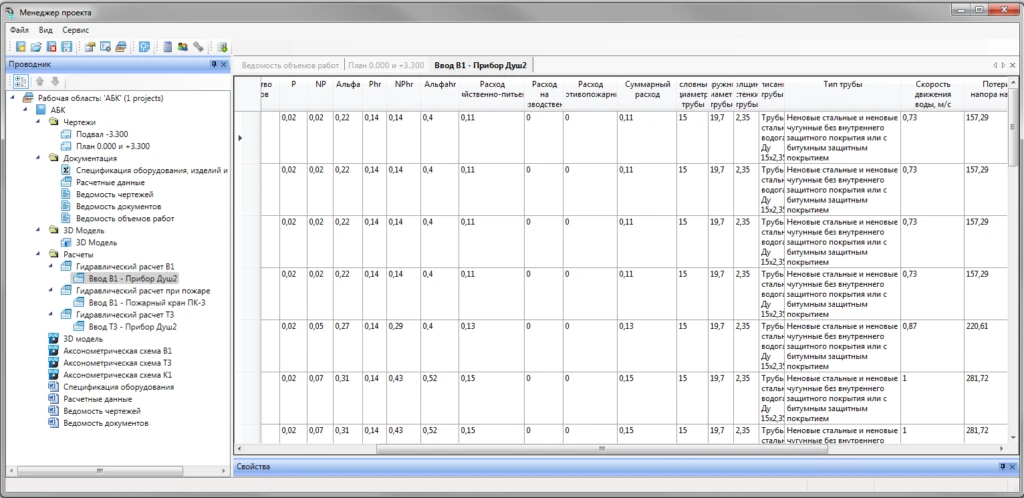

Гидравлический отчет

После проведения расчета программа автоматически создает отчеты по водопроводным системам. Эти отчеты можно выгрузить в Excel.

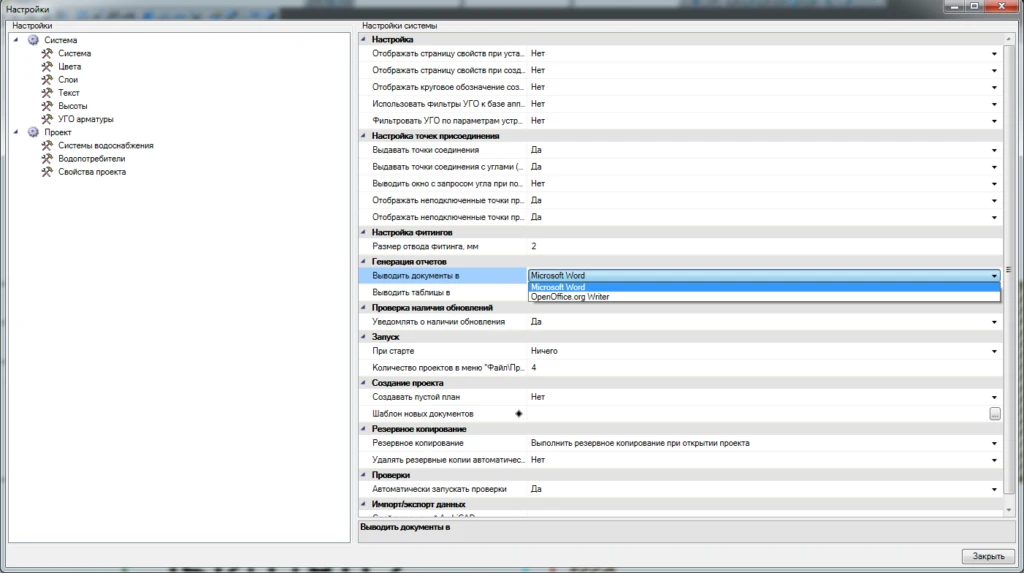

Интеграция nanoCAD BIM ВК с программами MS Office и OpenOffice.org

В программе nanoCAD BIM ВК реализована возможность экспортировать табличные данные (спецификацию оборудования, спецификацию систем водоснабжения и канализации, ведомость рабочих чертежей основного комплекта, ведомость ссылочных и прилагаемых документов) в форматы MS Office и OpenOffice.org. Это особенно важно, когда требуется передать таблицы (например, спецификации оборудования для составления сметы) сотруднику, на компьютере которого не установлен графический редактор.

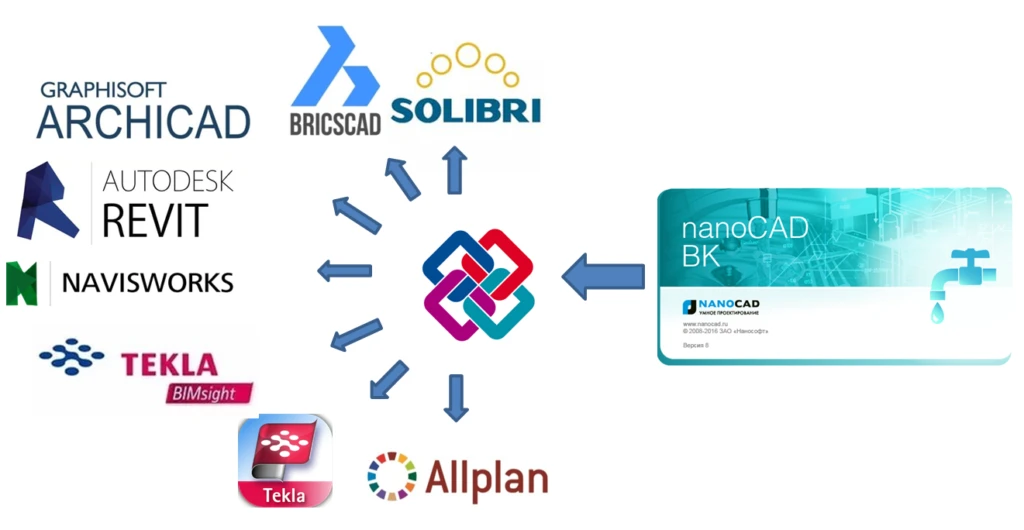

Передача данных через IFC

Благодаря реализации экспорта в обменные файлы стандарта IFC, информационные модели инженерных систем, выполненные в nanoCAD BIM ВК, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM платформе, будь то ArchiCAD, Revit, Allplan или ещё какая-либо.

Нанософт
Российский разработчик инженерного программного обеспечения: технологий автоматизированного проектирования (САПР/CAD), информационного моделирования (ТИМ/BIM) и сопровождения объектов промышленного и гражданского строительства (ПГС) на всех этапах жизненного цикла, а также сквозной цифровизации всех процессов в производстве. Основанная в 1989 году, компания занимается разработкой и внедрением программного обеспечения, включая такие инструменты, как nanoCAD, иные инструменты САПР и инновационные решения для проектирования, редактирования и моделирования. nanoCAD – это мощная платформа, обладающая обширными функциональными возможностями, предназначенная для создания чертежей, 2D и 3D моделирования. Приложение пользуется большой популярностью среди инженеров, архитекторов и проектировщиков. Компания постоянно развивается, стремясь предложить инновационные решения и инструменты, которые удовлетворяют потребности специалистов в области инженерии и дизайна. Нанософт активно работает над созданием новых технологий, чтобы обеспечить эффективные инструменты для профессионалов, работающих в разнообразных сферах проектирования и моделирования.
  • Проектирование систем водоснабжения и канализации
  • Проектирование автоматических систем пожаротушения
  • Автоматическая и ручная расстановка оборудования
  • Автоматические расчеты модели и оборудования
  • Автоматическое формирование отчетов и спецификаций
  • Автоматические проверки модели на корректность ее построения

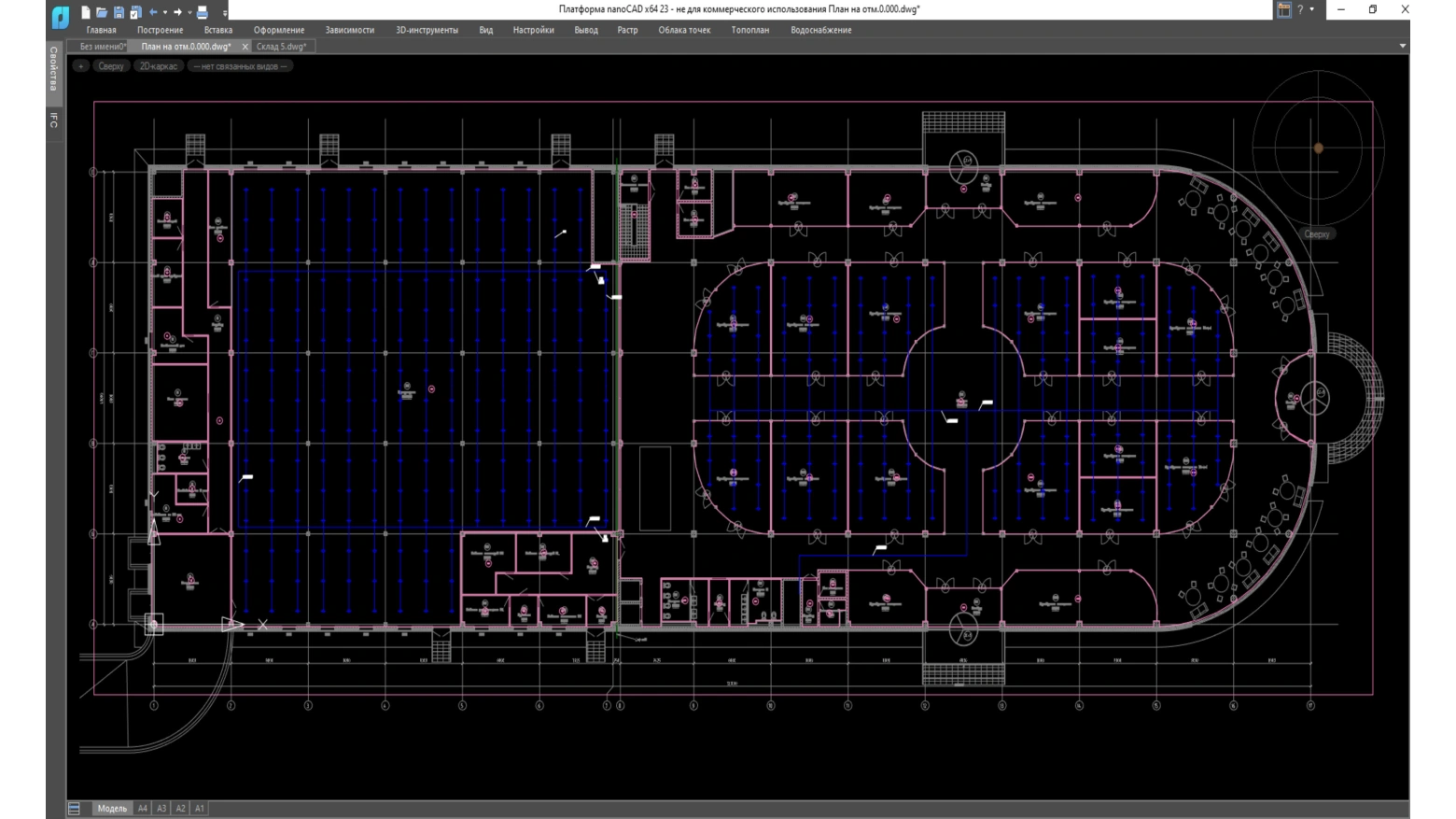

Автоматическая расстановка оросителей

Автоматическая расстановка оросителей

Расстановка осуществляется вручную или автоматически. Программа анализирует характеристики помещения и определяет область покрытия каждого оросителя, после чего запускается алгоритм расстановки оросителей. Можно воспользоваться командой Отобразить зоны спринклеров/дренчеров и визуализировать покрытие помещения оросителями в соответствии с СП 485.1311500.2020.

Гидравлический расчет водоснабжения и канализации

Гидравлический расчет водоснабжения и канализации

Строгое соответствие требованиям СНиП 2.04.01-85*, СП 30.13330.2012, СП 30.13330.16 и СП 30.13330.2020. При проведении расчета программа просчитывает трехмерную модель систем, вычисляет среднюю скорость воды и гидравлического уклона. На основе этих расчетов осуществляется подбор арматуры, приборов, диаметра труб и формируется отчет по каждой системе.

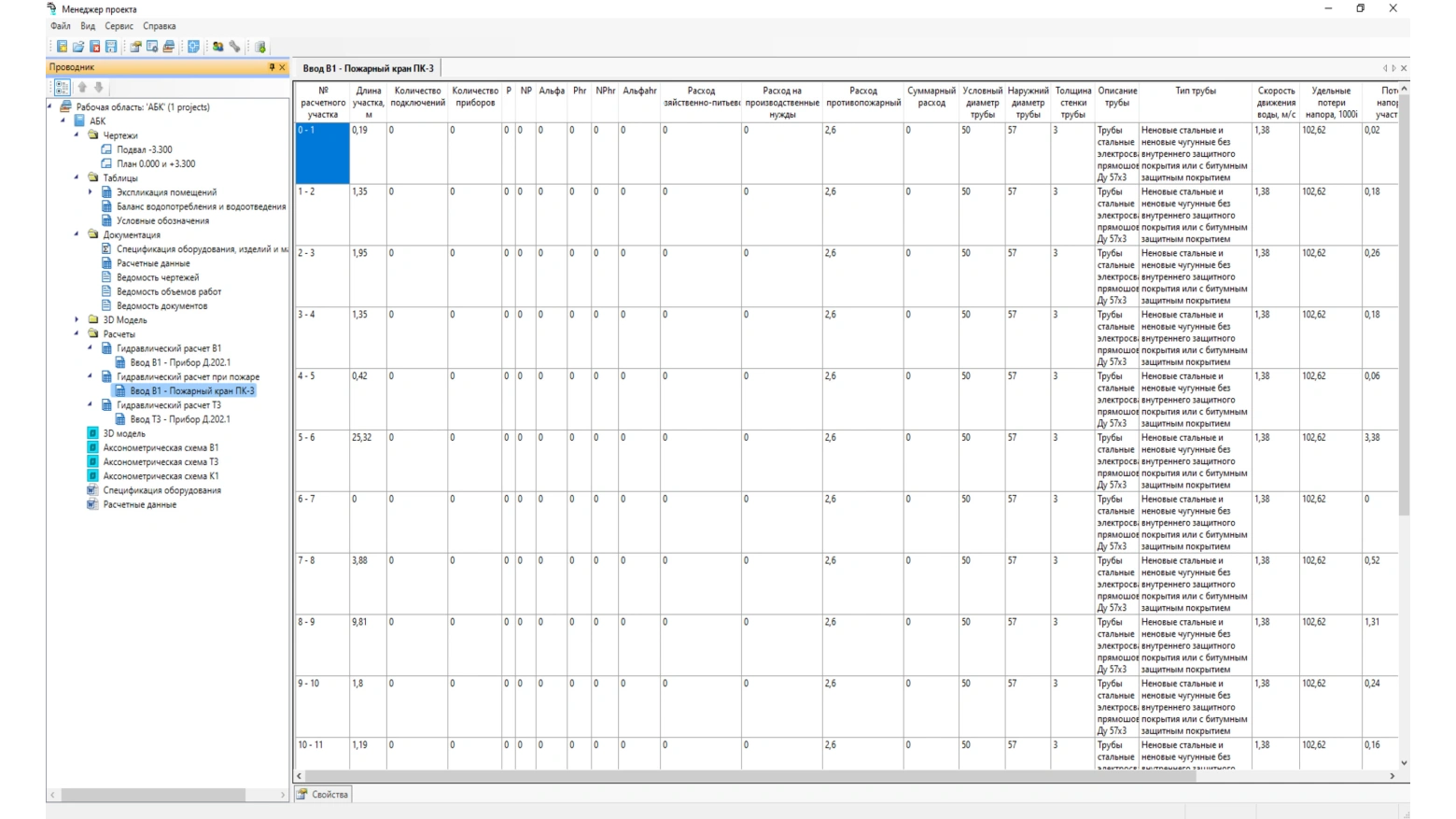

Расчет противопожарного водопровода

Расчет противопожарного водопровода

Соответствие требованиям СНиП 2.04.01-85*, СП 30.13330.2012, СП 30.13330.16 и СП 30.13330.2020 как противопожарного водопровода, так и хозяйственно-питьевого с подключенными ПК. Расход воды на пожарные краны определяется по таблице СП 10.13130.2020. Программа самостоятельно подбирает для противопожарного водопровода диаметр и арматуру. Формируется гидравлический отчет.

Расчет установки водяного спринклерного и дренчерного пожаротушения

Расчет установки водяного спринклерного и дренчерного пожаротушения

Поддерживается выполнение расчета как по отдельности, так и совмещенного с системой внутреннего противопожарного водопровода согласно СП 485.1311500.2020. Существует возможность настраивать характеристики помещений, характеристики зон пожаротушения, выполнять расчеты тупиковых и кольцевых систем, выводить отчет по спринклерам для каждого помещения.

Корректное отображение 3D-модели на 2D-чертежах

Корректное отображение 3D-модели на 2D-чертежах

Получение реальной модели системы за счет сдвига трубы от оси трассы на плане. Таким образом трасса трубопровода отображается на плане в месте, отличном от расположения трубы в реальном пространстве, что позволяет получить более точную трехмерную модель системы и делает более корректными результаты вычислений, спецификации оборудования и аксонометрическую схему.

Интеграция со сторонними САПР/BIM-решениями

Интеграция со сторонними САПР/BIM-решениями

Поддержка экспорта в обменные форматы (*.ifc, *.RBIM, Revit и CADLib Модель и Архив) позволяет легко встраивать информационные модели инженерных систем, выполненные в nanoCAD BIM ВК, в сводную модель проектируемого объекта, реализованную на любой САПР/BIM-платформе.

Расчет и оформление документации по российским стандартам

Оформление документации по требованиям российских нормативных документов. Строгое соответствие расчетов указаниям СП 30.13330.2020 и СП 485.1311500.2020, автоматический подбор арматуры, приборов, диаметра труб.

Работа с базами данных производителей оборудования

Базы моделей оборудования включают трубопроводы и фитинги к ним, запорную арматуру, сантехнические приборы, спецоборудование. Все базы открыты для редактирования и пополнения.

Корректная взаимосвязь 3D-моделей и 2D-чертежей

Функционал программы позволяет автоматически получить корректную 3D-модель по 2D-чертежам, не прибегая к дополнительной ручной доработке модели.

Автоматическое формирование отчетных документов

Формирование широкого перечня проектных документов (планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические отчеты, спецификация и т.д.).

Операционная система
  • Microsoft® Windows® 11.
  • Microsoft® Windows® 10 (64-бит)
  • Microsoft® Windows® 8.1 (64-бит)

Для инсталляции программы требуется наличие прав доступа Администратора.

Графическая платформа
  • Платформа nanoCAD 24.0
Процессор
  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
  • Минимальные требования: 4 Гб
  • Рекомендуемые требования: 16 Гб и выше
Разрешение экрана
  • Минимальные требования: 1280х1024
  • Рекомендуемые требования: 1920х1080
Видеоадаптер
  • Минимальные требования: графический процессор с объемом видеопамяти 1 Гб и с OpenGL/DirectX-совместимой аппаратной 3D-акселерацией
  • Рекомендуемые требования: графический процессор с объемом видеопамяти 2 Гб и с OpenGL/DirectX-совместимой аппаратной 3D-акселерацией
Место на диске
  • Минимальное дисковое пространство – 10 Гб
  • Рекомендуемое дисковое пространство – 15 Гб и более
Сеть
  • На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP.
Примечание
  • При работе с большими наборами данных, облаками точек и при 3D-моделировании рекомендуется использовать 64-разрядные операционные системы.
Дополнительное программное обеспечение
  • Microsoft® Office 2003, 2007, 2010, 2013, 2016
  • OpenOffice.org 4.x
  • Обозреватель интернета

Что нового в nanoCAD BIM ВК 24

Поддержка новейшей версии Платформы nanoCAD

nanoCAD BIM ВК 24.0 устанавливается на Платформу nanoCAD версии 24.0.

Улучшения в разделе «Оборудование»

В раздел «Оборудование» базы данных добавлена таблица «Водонагреватель». Также появилась возможность подключать к водонагревателям свою 3D-графику. Теперь данное оборудование выводится в спецификацию.

Изменение в команде Показать на плане

В новой версии изменено поведение команды Показать на плане. Если после фокусировки экрана на элементе плана нажать клавишу Enter, выполнение команды завершается, а элемент выделяется. Далее можно приступать к работе с этим элементом.

Новая проверка

В Мастер проверок добавлена проверка соответствия Ду изоляции трубопровода: при изменении диаметра трубопровода вручную программа проверяет диаметр изоляции.

Расчет диаметра отверстия диафрагмы

Реализован расчет диаметра отверстия диафрагмы, устанавливаемой между соединительными головками и пожарными кранами.

Новый инструмент в окне Базы данных оборудования

В окне База данных оборудования реализован инструмент поиска элементов по базе.

Улучшение в демонстрационной базе данных

Актуализирована и значительно расширена демонстрационная база данных.

Новая настройка в разделе «УГО арматуры»

В настройки раздела «УГО арматуры» добавлена настройка для типа «Насос».

Улучшение в отображении высотной выноски

Поправлено отображение высотной выноски: теперь графическая часть выноски изменяется при изменении высоты текста.

Исправлена ошибка в алгоритме расчетов

Исправлена ошибка, при которой во время расчета не происходил подбор переходов.

Устранены мелкие недостатки

Исправлены недостатки, собранные online-системой регистрации ошибок.

Новые возможности nanoCAD BIM ВК 23.0

Поддержка новой Платформы nanoCAD 23

nanoCAD BIM ВК 23 устанавливается на Платформу nanoCAD версии 23.

Расчет по СП 485.1311500.2020

nanoCAD BIM ВК 23 позволяет выполнить проектирование и расчет установки водяного спринклерного и дренчерного пожаротушения.

Новый раздел «Пожаротушение»

В базу данных добавлен новый раздел «Пожаротушение» с таблицами «Оросители» и «Узел управления АУП».

Новые подразделы в базе УГО

В раздел «Оборудование» добавлен новый подраздел «Пожаротушение», в него перенесены все элементы, связанные с пожаротушением, и добавлены новые. В раздел «Аксонометрия» включены подразделы «Ороситель» и «Узел управления АУП», а в раздел «Система» – новый элемент «Маркер для создания кольца».

Автоматическая расстановка оросителей

Расстановка может быть ручной или автоматической. После расстановки оросителей можно воспользоваться командой «Отобразить зоны спринклеров/дренчеров» и визуализировать покрытие помещения оросителями.

Для помещений добавлен раздел «Пожаротушение (АУП)»

На страницу свойств помещений добавлен новый раздел «Пожаротушение (АУП)» с параметрами, на основании которых будут автоматически определены характеристики для зоны или нескольких зон по СП 485.1311500.2020 (Таблицы 6.1, 6.2 и 6.3).

Отчеты

Отчет «Гидравлический расчет АУП», где отображены отчеты по всем вводам, для которых проводился расчет. Отчет «Максимальный расход» – по помещению, пожар в котором приведет к максимальному расходу в системе. Отчет «Максимальное падение давления» – по помещению, пожар в котором приведет к максимальному падению давления до оросителей в системе.

Новый раздел «Гидравлика»

Этот раздел содержит таблицы «Удельные гидравлические характеристики трубопровода», где задаются гидравлические коэффициенты для труб, которые будут использованы при расчете пожаротушения. В базе заданы стандартные таблицы для электросварных и стальных водогазопроводных труб (СП 485.1311500.2020 Таблица Б).

Новые параметры элемента «Вход в систему»

В свойствах элемента (раздел «Пожаротушение») добавлен параметр «Максимальная скорость движения воды при пожаре, м/c», который отвечает за скорость воды в трубопроводе при пожаре. Добавлен новый раздел «Пожаротушение АУП». Параметр «Автоматически определять диктующие спринклеры» по умолчанию включен в режим автоматического определения диктующих оросителей.

Новое оборудование «Ороситель»

Оросители могут быть двух типов: спринклер и дренчер. Для каждого оросителя должен быть задан график зависимости интенсивности орошения от давления.

Слои

В новой версии по-новому настроены параметры слоев по умолчанию. Теперь для каждого типа оборудования задан свой отдельный слой.

Маркировка

В настройки добавлен раздел «Маркировка». Эта функция позволяет автоматически маркировать оборудование по настраиваемой маске.

Что нового в nanoCAD BIM ВК 22

Поддержка новой Платформы nanoCAD 22

nanoCAD BIM ВК 22 устанавливается на Платформу nanoCAD версии 22.

Выносная линия

В новой версии выносную линию можно привязать к любому углу многострочной выноски.

Обновление баз данных до версии 22

Все базы данных обновлены до версии 22, время их загрузки сократилось в несколько раз.
