Программа ПАССАТ предназначена для расчета прочности и устойчивости сосудов, аппаратов и их элементов с целью оценки несущей способности в рабочих условиях, а также в условиях испытаний и монтажа.

Расчет конструкций сосудов и аппаратов на прочность и устойчивость

Программа «ПАССАТ» предназначена для расчета прочности и устойчивости сосудов, аппаратов и их элементов с целью оценки несущей способности в рабочих условиях, а также в условиях испытаний и монтажа.

Программа рассчитана на применение при проектировании, реконструкции и диагностике сосудов и аппаратов, а также при проведении поверочных расчетов объектов нефтеперерабатывающей, химической, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности, и рекомендована Ростехнадзором.

Программа работает в среде Windows XP/Vista/7/8.

Преимущество ПАССАТА по сравнению с аналогичными зарубежными программами заключается в ориентации на Российскую нормативную базу, меньшую цену, интуитивно понятный русскоязычный интерфейс, встроенную базу российских материалов и стандартных элементов.

Программа состоит из следующих модулей

Базовый модуль «ПАССАТ» осуществляет расчет прочности и устойчивости горизонтальных и вертикальных сосудов и аппаратов по отечественным нормативным документам (НД). Расчет проводится как на основе как последнего сборника ГОСТ Р 52857.(1-12)-2007, так и предшествующих ему ГОСТ 14249-89, ГОСТ 25221-82, ГОСТ 26202-84, ГОСТ 24755-89, РД 26-15-88, РД РТМ 26-01-96-77, РД 10-249-98, ОСТ 26-01-64-83, РД 26-01-169-89, РД24-200-21-91 и др.

Расчет на прочность и устойчивость аппаратов колонного типа с учетом ветровых нагрузок и сейсмических воздействий выполняется с помощью модуля «ПАССАТ-Колонны». Расчет проводится на основе ГОСТ Р 51273-99, ГОСТ Р 51274-99.

Расчет на прочность и устойчивость теплообменных аппаратов кожухотрубчатого типа, а также АВО (аппаратов воздушного охлаждения) осуществляется с помощью модуля «ПАССАТ-Теплообменники» на основе ГОСТ Р 52857.7-2007, РД 26-14-88, ГОСТ 30780-2002.

Расчет на прочность и устойчивость горизонтальных и вертикальных сосудов с учетом нагрузок от сейсмических воздействий доступен с помощью модуля «ПАССАТ-Сейсмика» на основе СТО-СА-03.003-2009. (Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на сейсмические воздействия. Стандарт ассоциации экспертных организаций техногенных объектов повышенной опасности «Ростехэкспертиза»).

Расчет на прочность и устойчивость вертикальных стальных цилиндрических резервуаров по СТО–СА–03–002–2011, в том числе от ветровых, снеговых и сейсмических воздействий, выполняется с помощью модуля «ПАССАТ-Резервуары».

Дополнительной функцией является расчет врезки штуцера в обечайки и выпуклые днища, а также арматурных фланцев от воздействия давления и внешних нагрузок по традиционным американским и британским документам (модуль «ПАССАТ-Штуцер»). Расчет проводится на основе норм расчета на прочность оборудования ASME Sec.VIII, ASME Sec.II, WRC-107, WRC-297.

Расчеты производятся поэлементно, и включают в себя

  • цилиндрические обечайки и конические переходы гладкие и подкрепленные кольцами жесткости);
  • приварные днища и отъемные днища и крышки (сферические, эллиптические, торосферические, конические, плоские (в том числе с ребрами жесткости), сферические неотбортованные);
  • седловые опоры и цилиндрические обечайки в местах их опирания в случае горизонтальных сосудов и аппаратов;
  • цилиндрические обечайки и днища в местах опирания на опорные стойки и лапы в случае вертикальных сосудов и аппаратов;
  • укрепление отверстий;
  • отводы;
  • врезки (штуцера) в обечайки, выпуклые днища и корпуса резервуаров;

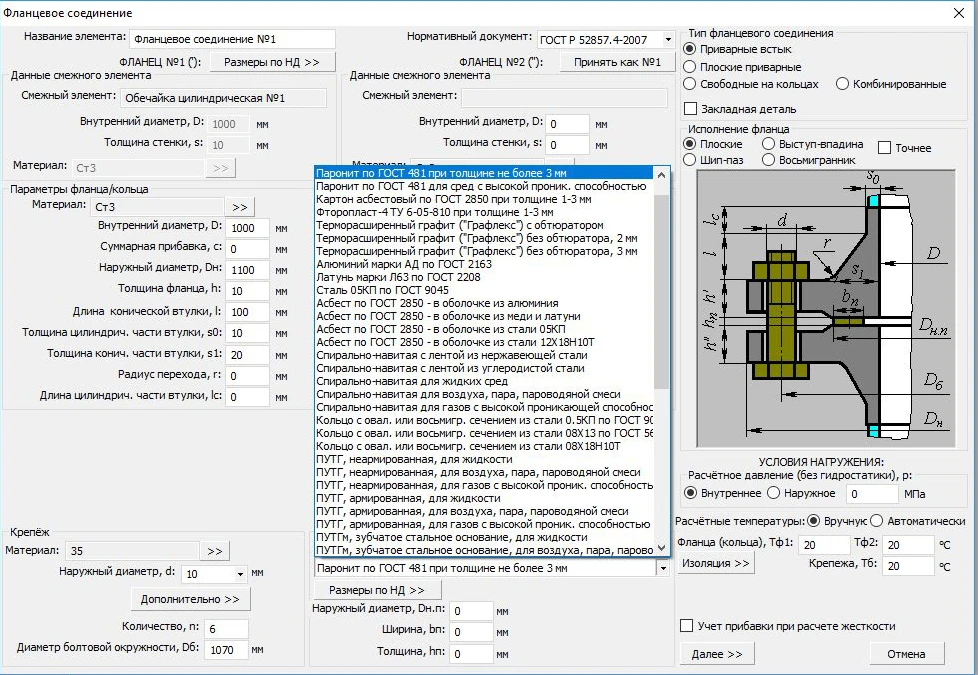

  • фланцевые соединения;
  • элементы аппаратов колонного типа от ветровых и сейсмических воздействий, в том числе установленных на постаменте;
  • опорные обечайки аппаратов колонного типа;
  • трубные решетки, кожух, трубы, компенсаторы, расширители, плавающие головки теплообменных аппаратов;
  • элементы сосудов и аппаратов с рубашками (цилиндрической, U-образной, частично охваченные рубашками, со змеевиковыми и регистровыми каналами).

Функциональные особенности программы

  • автоматическое определение расчетных величин, таких как вес, расчетные длины, характеристики колец жесткости (как в цилиндрических обечайках, так и в седловых опорах), длины хорд окружностей и др. после задания геометрии элементов и свойств используемых материалов;
  • определение расчетных толщин (как от внутреннего, так и от наружного давления) и допускаемых значений давления, сил и моментов, в процессе задания элемента;
  • при изменении геометрических параметров или условий нагружения в элементе после предупреждения происходит автоматическое изменение данных в смежных элементах всей модели – таким образом поддерживается её целостность;

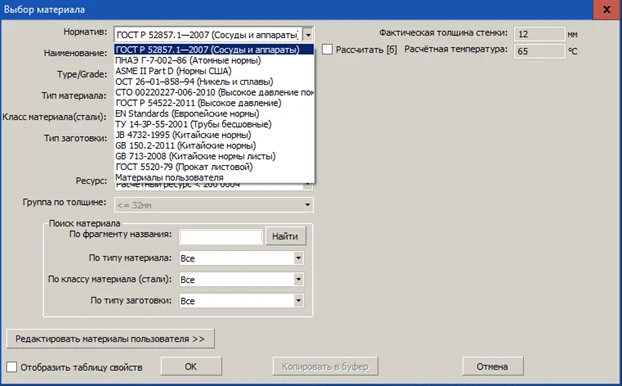

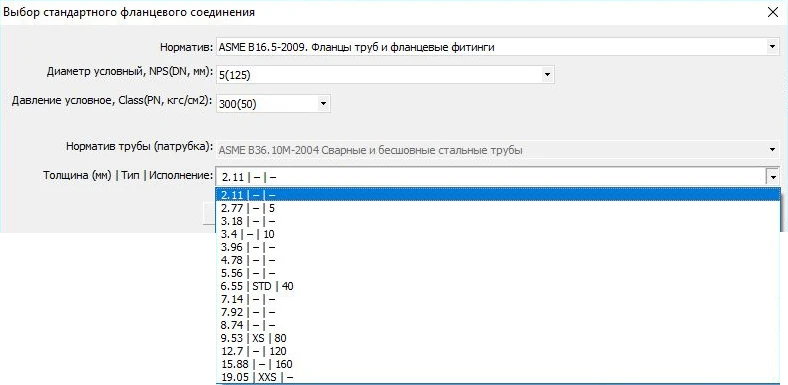

  • выбор используемых материалов (по ГОСТ, ASME, EN) из базы данных с возможностью ее пополнения, при этом величины допускаемых напряжений, модулей упругости и т.д. подставляются и изменяются программой при изменении материала, температуры или толщины стенки автоматически;
  • задание элементов аппаратов (фланцы, прокладки, шпильки, крышки, днища, патрубки,…) из базы данных по ГОСТ, ОСТ, АТК, СТО;
  • формирование таблицы штуцеров.

Удобство использования

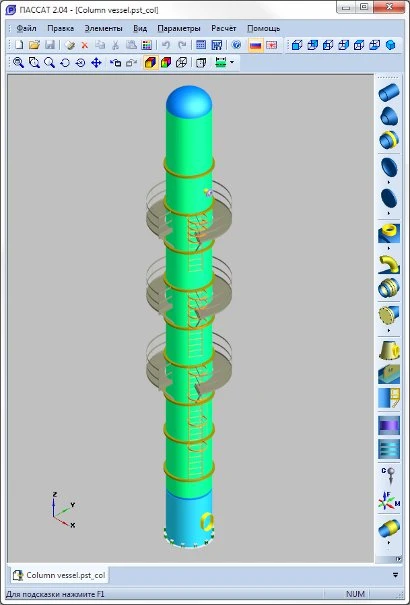

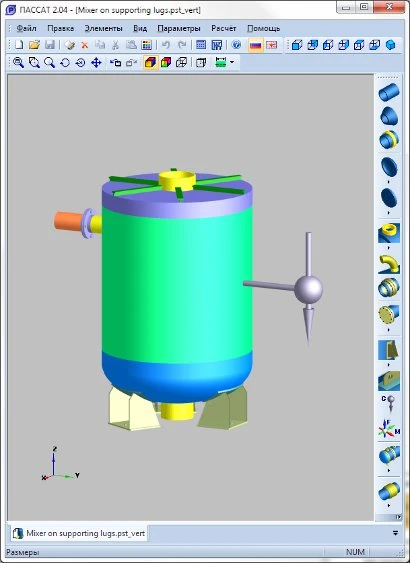

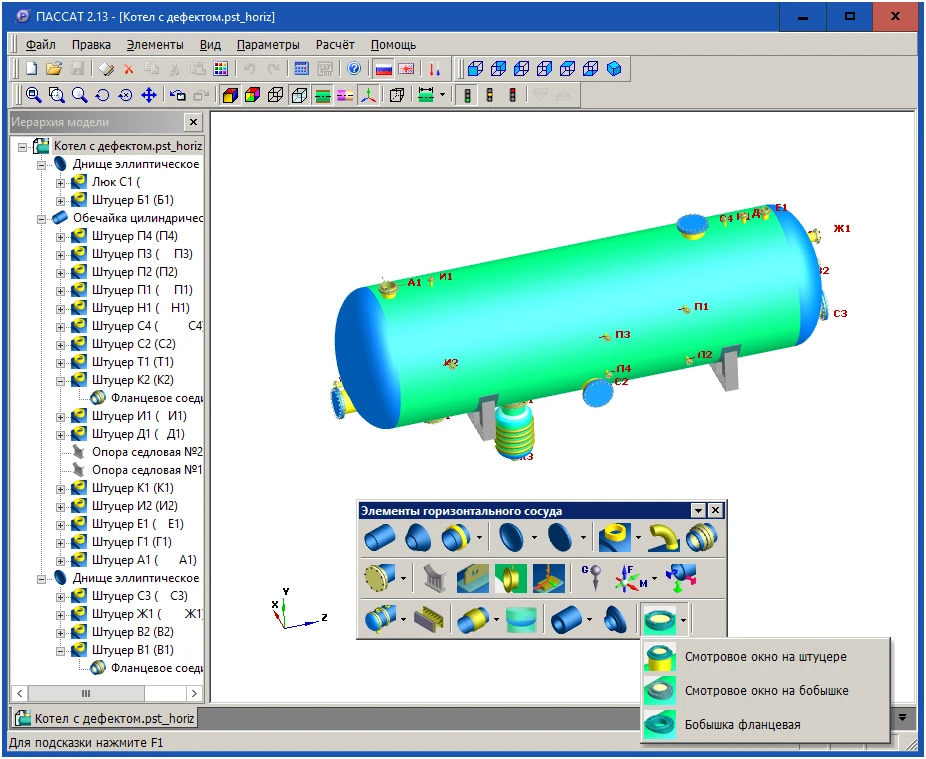

  • объемное графическое отображение геометрии с возможностью редактирования цвета, как отдельных элементов, так и всей модели;
  • «каркасное» и «полупрозрачное» изображение, позволяющее увидеть внутренние элементы;
  • анализ исходных данных; в случае, если пользователь не ввел всех необходимых для выполнения расчета данных или ввел их некорректно, программа выдает предупреждение до тех пор, пока все данные не будут заданы;
  • построение эпюр нагрузок и перемещений при расчете колонных аппаратов и седловых опор;
  • настройка размерностей (СИ, МКС, «Британская» система единиц и др.);
  • формирование, просмотр и печать полного отчета по расчетам элементов модели с промежуточными результатами вычислений. Отчет оформлен в соответствии с ЕСКД и полностью соответствует подобным расчетам, сделанным вручную;
  • автоматическое обновление программы.

Специализированные и дополнительные расчетные функции

Базовый модуль «ПАССАТ»

  • расчет обечаек горизонтальных сосудов и аппаратов с произвольным количеством опор (более 2) и их расположением; построение эпюр перемещений, поперечных усилий, изгибающих моментов, запасов прочности и устойчивости;
  • расчет прочности и жесткости места соединения штуцера с сосудом (аппаратом);

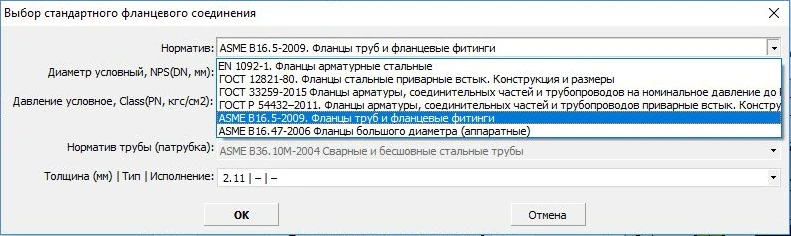

  • расчет арматурных и аппаратных фланцевых соединений от давления, внешних сил и моментов, а также температурных напряжений;
  • расчет овальных штуцеров;
  • расчёт плоских отъемных крышек;

Модуль «ПАССАТ-Колонны»

  • определение периода низшей частоты колебаний аппаратов колонного типа с произвольным числом элементов;
  • расчет усилий для аппаратов колонного типа от ветровых нагрузок и сейсмических воздействий;
  • возможность изменения ветрового давления в зависимости от типа местности по СНиП 2.01.07-85;
  • расчет на прочность и устойчивость элементов аппаратов колонного типа;
  • расчет опоры типа цилиндр + конус с возможностью задания переходной (забойной) обечайки;
  • автоматическое определение положения и характеристик наиболее опасного поперечного сечения опорной обечайки;
  • расчет аппарата колонного типа, установленного на постамент. Постамент может быть выполнен как в виде цилиндрической или конической обечайки, так и в виде металлоконструкции;
  • определение наиболее слабого сечения опорной обечайки аппарата колонного типа ПАССАТ выполняет автоматически, используя итерационный метод;
  • расчет нагрузок от аппарата колонного типа на постамент и фундамент.

Модуль «ПАССАТ-теплообменники»

  • задание параметров теплообменного элемента в едином многооконном диалоге;
  • определение расчетных усилий в трубной решетке, кожухе, трубах;
  • расчет трубных решеток, кожуха труб, компенсатора, расширителя, плавающей головки.

Модуль «ПАССАТ-Сейсмика»

  • расчет нагрузок от сейсмических воздействий на горизонтальные и вертикальные сосуды и аппараты;
  • расчет элементов сосудов и аппаратов с учетом нагрузок от сейсмических воздействий.

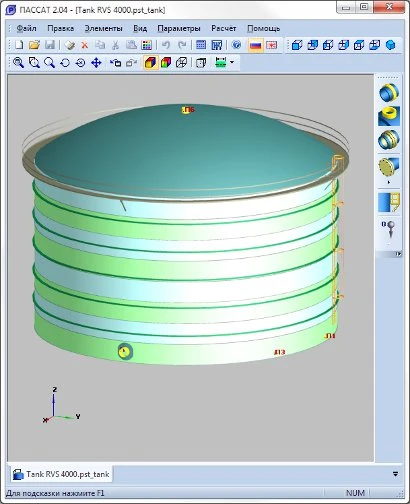

Модуль «ПАССАТ-Резервуары»

  • расчет на прочность и устойчивость стенки, бескаркасной стационарной крыши и днища резервуара, включая ветровые, снеговые и сейсмические воздействия;
  • расчет анкерного крепления стенки;
  • определение допускаемых нагрузок на патрубки врезок в стенку резервуара.

Модуль «ПАССАТ-Штуцер»

  • расчет прочности и жесткости места соединения штуцера с сосудом (аппаратом);
  • расчет арматурных и аппаратных фланцевых соединений от давления, внешних сил и моментов, а также температурных напряжений.

Исходными данными являются: тип, геометрические характеристики и материал элементов сосуда или аппарата, тип и расположение опор, вид испытаний, величины нагрузок. Выбор характеристик используемых материалов производится из базы данных, которая может корректироваться и дополняться пользователем. Результаты расчета выдаются в виде полного отчета по элементам модели со всеми промежуточными результатами вычислений, выведены в формат MS Word оформленными по ЕСКД.

Преимущество ПАССАТА по сравнению с аналогичными зарубежными программами (Compress, Vessel, PV Elite и др.) заключается в ориентации на Российскую нормативную базу, меньшую цену, интуитивно понятный русскоязычный интерфейс, встроенную базу российских материалов.

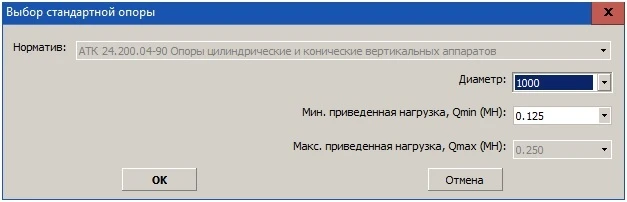

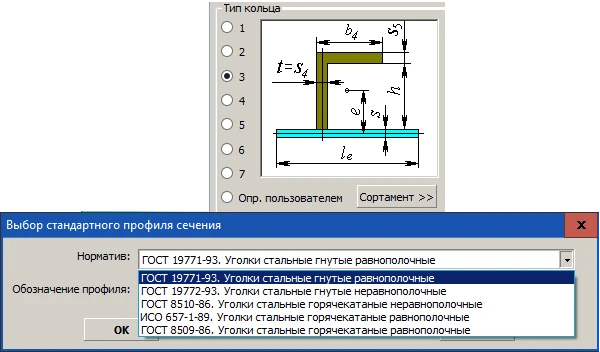

При создании модели могут быть использованы встроенные БД стандартных элементов – обечаек, днищ, опор, фланцев, прокладок и др. Базы данных материалов и элементов являются открытыми и могут пополняться пользователем.

Что нового

Что нового в ПАССАТ 3.3 (21.05.2021)

  • добавлена возможность присоединения фланцевой бобышки к сферическому днищу;
  • исключен избыточный расчет болтов для кольцевой опоры.

Что нового в ПАССАТ 3.2 (01.09.2020)

ОСНОВНЫЕ НОВОВВЕДЕНИЯ

  • Реализован расчет модели в нескольких случаях нагружения, с возможностью изменять рабочую среду, её плотность, давление, температуру
  • В соответствии с ASME VIII-1 реализован расчет минимальной температуры применимости материала (MDMT) и необходимости дополнительных испытаний на ударную вязкость
  • Добавлен учет сейсмических нагрузок по EN 1998, ветровых нагрузок по EN 1991
  • Добавлены новые элементы:
    • кольцевая опора вертикального аппарата по EN 13445-3
    • плоское днище с радиальными ребрами, исполнение 3 (отъемная крышка)
    • седловая опора с полным охватом
  • Добавлен ряд новых расчетов:
    • укрепление отверстий по ASME VIII-2
    • расчет опорных юбок по ASME VIII-1, ASME VIII-2, EN 13445-3
    • расчет опорных узлов юбки по Bednar, D.Moss, EN-13445-3
    • расчет сферических отъемных днищ по ASME VIII-2

ИНТЕРФЕЙС ПРОГРАММЫ

  • Добавлены новые возможности и функции:
    • присоединение нескольких групп опор к вертикальному аппарату
    • задавание выпуклых днищ по наружному диаметру
    • кнопки «Системы единиц» в диалог размерностей
    • более точное разъяснение ошибок решателя
    • перевод типовых заготовок в обозначении материала на текущий язык интерфейса
    • классификация изменений при редактировании модели, чтобы не перестраивать модель целиком (перестраиваются только те элементы, которые затронуты изменениями)
    • доработан функционал диалога группового редактирования температур — он позволяет редактировать и другие данные (толщины, минусовые допуски, коррозионные прибавки)
  • Добавлены новые фичи для седловых опор:
    • переворачивание седловых опор сверху вниз для моделирования опирания на сосуд
    • присоединение седловых опор к дочерним элементам аппарата
    • связывание опор друг с другом при помощи жесткой связи и формирование двухъярусных опор полного охвата
    • опция «без расчета» (когда нужно нарисовать детально седловую опору, а расчет не требуется)
    • переворачивание несимметричные опоры зеркально

БАЗЫ ДАННЫХ МАТЕРИАЛОВ И СТАНДАРТНЫХ ЭЛЕМЕНТОВ

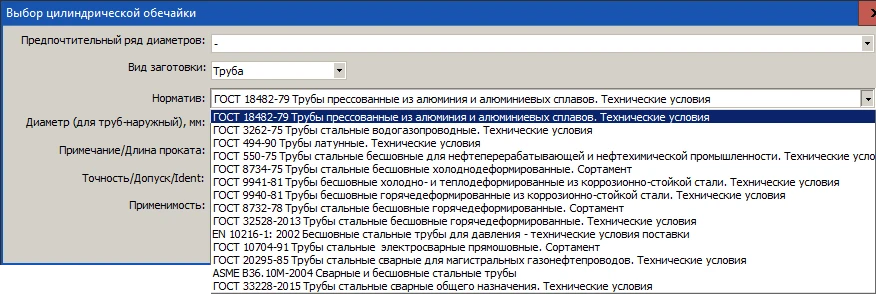

  • Многократно ускорена работа базы данных стандартных обечаек, труб
  • Создана база данных по материалам прокладок
  • Добавлены материалы прокладок по стандартам (в дополнение к уже имеющимся):
    • ASME VIII-1,2
    • EN 13445-3
  • Создана база данных по резьбам крепежа, добавлены стандарты:
    • ГОСТ 24705-2004
    • ASME B1.1-2003
    • ISO 68-1:1998
    • ГОСТ 34233.4
    • ОСТ 26-2040-96
  • База данных по резьбам анкерных болтов унифицирована с крепежом
  • Для материалов по ГОСТ 34233.1 добавлена оценка ползучести по горизонтальной черте
  • Добавлен расчет свойств для китайских материалов (по их таблицам допускаемых напряжений)
  • Добавлены трубы по ГОСТ 33229 (Трубы для котельного и теплообменного оборудования)
  • Модифицирована база данных сильфонных компенсаторов по ОСТ 26-01-1505-76
  • Добавлены поворотные заглушки по АТК 26-18-5-93, Т-ММ-25-01-06, ASME B16.48-2015

БАЗОВЫЙ МОДУЛЬ

  • Добавлены опции и возможности:
    • учет плакировки согласно ASME VIII-1, ASME VIII-2
    • для днища с радиальными ребрами – возможность передавать осевую нагрузку как внешнюю
    • для элемента «Жесткая связь» – опции вычисления жесткости: абсолютная, по сечению, вручную
    • для элемента «Закрепление» – возможность задания податливого закрепления по степеням свободы
    • для элемента «Сборка» – варианты позиционирования: в системе координат модели, по началу родительского элемента, по концу родительского элемента
    • для плоских крышек высокого давления – возможность расчета по ГОСТ 25215-82
    • для всех конфигураций штуцера – возможность задавать коррозионную составляющую прибавки cs1cs1
  • Исправлено:
    • в отчете исправлена картинка с расчетной схемой площадки горизонтального сосуда
    • при определении категории по ТР ТС 032 при сосуде под наружным давлением бралось отрицательное «p» и отрицательное произведение V××p – исправлено

ДОПОЛНИТЕЛЬНЫЕ МОДУЛИ

Модуль «ПАССАТ-КОЛОННЫ»

  • Добавлена экспресс-оценка температур различных элементов юбочной опоры:
    • по рекомендациям АТК 24.200.04-90
    • на основании решения одномерного уравнения теплопроводности

Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»

  • Добавлена:
    • конфигурация плавающей головки с внешним уплотнением (тип D)
    • возможность задания расширителя с сильфонными боковинами, с учетом их податливости по формулам для сильфона
    • возможность задания сильфона с цилиндрическим участком на наружном диаметре
    • возможность задавать кожух по наружному диаметру
    • связь параметров размещения txtx, tytyс шагом труб tptp для трубных пучков, заданных в «Конструкторе»
    • возможность выбора стандартных эллиптических днищ для плавающих головок теплообменников
  • Уточнен расчет объема межтрубного пространства с учетом вытеснения продукта деталями теплообменника

Модуль «ПАССАТ-РЕЗЕРВУАРЫ»

  • Исправлена ошибка в расчете максимальной расчетной суммарной нагрузки на фундамент (Q∗maxQmax∗)

Что нового в ПАССАТ 3.01.0.15 (14.07.2020)

БАЗОВЫЙ модуль

    • При вычислении давления испытаний не учитывалось изменение свойств из-за присутствия сероводородной среды. Исправлено;
    • В некоторых случаях некорректно выводился отчет для группы колец. Исправлено;
    • Доработана проверка растягивающих нагрузок в опорных стойках;

Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»

  • Кожух теплообменника с плавающей головкой не считался от внешних нагрузок, исправлено;
  • Исправлена формула для вычисления величины βn» role=»presentation»>βn
    • в новой редакции ГОСТ34233.7;

БД МАТЕРИАЛОВ и стандартных элементов

    • В некоторых случаях категория свойств по толщине определялась неправильно. Исправлено

Что нового в ПАССАТ 3.01.0.14 (23.06.2020)

БАЗОВЫЙ модуль

  • Исправлена проверка коллизии штуцера и фланцевой бобышки;
  • При расчете фланцевой бобышки на днище проверка величины H3″ role=»presentation»>H3
    • избыточен, исправлено;
    • Исправлен расчет укрепления отверстия с отбортовкой при малом радиусе скругления;

Модуль «ПАССАТ-КОЛОННЫ»

    • В редких случаях программа “не видела” нагрузки, приложенные на штуцера колонны, исправлено;
    • Исправлено поведение диалога юбки, расположенной на коническом переходе;

Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»

    • В некоторых конфигурациях теплообменников с плавающей головкой некорректно учитывалась масса трубного пучка. Исправлено;

БД МАТЕРИАЛОВ и стандартных элементов

  • Исправлена проблема при открытии модели резервуара РВС, содержащей пользовательский материал;
  • Для резервуара РВС не работала функция копирования-вставки материала, исправлено;

Что нового в ПАССАТ 3.01.0.13 (13.04.2020)

БАЗОВЫЙ модуль

  • Исправлена отрисовка и проверка колец жесткости, установленных на конусе (для ограничения расчетной длины);
  • Фланцевая бобышка при отрисовке не реагировала на позиционный угол θ» role=»presentation»>θ
    • , исправлено;
    • Исправлены проблемы с отрисовкой опорных лап на коническом переходе;
    • Исправлена несущественная ошибка в алгоритме расчета допускаемого давления для конического днища;
    • Исправлена проблема с расчетом допускаемых напряжений для штуцера при расчете по ASME VIII-2;
    • Исправлена несущественная погрешность при расчете среднего радиуса выпуклого днища в месте врезки штуцера;
    • В отъемных плоских крышках некорректно работала опция «переставить поверхности», исправлено;
    • Для плоского днища с ребрами в сводной таблице выводилась неактуальная расчетная толщина, исправлено;
    • При изменении температур списком не выставлялся признак модификации файла;
    • При наружном давлении расчет штуцеров по EN 13445-3 не выполнялся, исправлено;

Модуль «ПАССАТ-КОЛОННЫ»

    • При расчете на резонанс перепутаны цвета Vimax/Vicrit;

Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»

    • Исправлен ряд проблем с расчетом штуцера в плавающей головке;
    • Доработан расчет допускаемых напряжений для элементов теплообменника при наличии двух сред с разной коррозионной активностью;

БД МАТЕРИАЛОВ и стандартных элементов

  • Таблица напряжений не всегда реагировала на опцию High Stress, исправлено;
  • В БД материалов не проставлена плотность 44Fe-25Ni-21Cr-Mo;

Что нового в ПАССАТ 3.01.0.12 (03.02.2020)

БАЗОВЫЙ модуль

    • Исправлена проблема с отображением опции “High Stress” в диалоге выбора материалов;
    • При расчете штуцера в составе колонны неверно оценивался его худший расчетный случай, исправлено;
    • Доработан расчет критерия устойчивости обечайки между седловыми опорами по ASME;
    • В обозначение материала добавлен тип заготовки;

Модуль «ПАССАТ-КОЛОННЫ»

    • Исправлен вывод расчетного сейсмического момента в таблицу суммарных нагрузок;

Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»

    • Кнопка “Принять фланец камеры как фланец кожуха” не копировала данные фланцев по ASME, исправлено;
Что нового в ПАССАТ 3.01.0.11 (15.01.2020)

БАЗОВЫЙ модуль

    • Исправлен коэффициент запаса при расчете титановых сплавов в условиях испытаний;
    • Исправлены опечатки в расчете крышки высокого давления;
    • В отчет добавлен номер обновления текущей версии;
    • Исправлены опечатки в отчете по площадке обслуживания;
    • Исправлены ссылки на отмененный ГОСТ в расчете фланцев;

Модуль «ПАССАТ-РЕЗЕРВУАРЫ»

    • Из отчета убрана информация о материале фундамента (бетон);

Модуль «ПАССАТ-КОЛОННЫ»

    • Технологические рекомендации к толщинам элементов опорного узла оформлены в виде уведомлений;

Модуль «ПАССАТ-ТЕПЛООБМЕННИКИ»

    В расчете отъемных плавающих головок брались свойства материалов по умолчанию, исправлено;

Системные требования

  • Процессор Pentium II 233 МГц и выше;
  • Операционная система Windows 2000 / XP / Vista / Windows 7 (русская версия);
  • Internet Explorer версии 5.0 или выше;
  • Оперативная память:
    • минимальная — 64 Мб,
    • рекомендуемая — 256 Мб и более;
  • Объем свободного пространства на жестком диске 100 Мб;
  • Дисплейный адаптер типа VGA или лучше;
  • Цветной дисплей, минимальное разрешение экрана 1024×768;
  • Привод компакт-дисков;
  • Печатающее устройство;
  • Драйвер для ключа электронной защиты (входит в комплект поставки).
+
