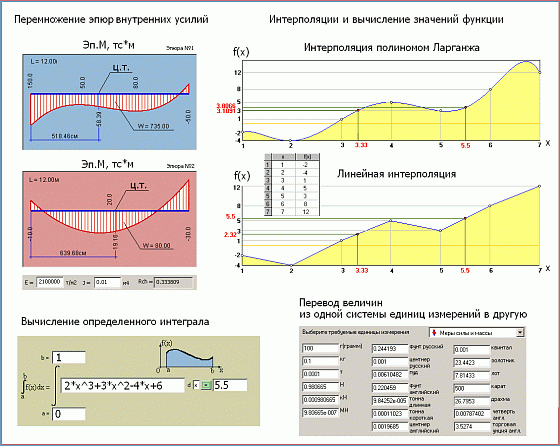

Раздел «Математика для инженера» Включает 6 программ:
- Определение площадей и объемов - Программа предназначена для вычисления с помощью геометрических формул площадей, объемов и площадей поверхностей для наиболее часто встречающихся плоских фигур и объемных тел.
- Перемножение эпюр - Программа предназначена для перемножения эпюр внутренних (единичных и грузовых) усилий различного очертания в элементах конструкций при решении статически неопределимых систем методом сил. Вычисления интеграла Мора проводятся тремя методами: по формуле Верещагина, по формуле Симпсона-Корноухова и универсальным численным методом.
- Линейная алгебра:
- умножение матрицы на матрицу (вектор);
- вычисление определителя матрицы;
- определение обратной матрицы;
- собственные значения и вектора матрицы;
- решение систем линейных уравнений.
- Корни полинома - Программа предназначена для определения действительных и комплексных корней полинома. Порядок полинома n ограничен 36.
- Интерполяция функций - Программа предназначена для интерполяции на неравномерной сетке таблично заданной функции и вычисления значений интерполяционной функции от произвольно заданных аргументов.
- Калькулятор ЭСПРИ
- вычисления значений выражений, заданных пользователем в формульном виде;
- вычисления гиперболических функций;
- перевода величин из одной системы единиц измерений в другую;
- вычисления определенного интеграла для произвольно заданной функции.
Раздел «Сечения» включает 4 программы:
- Параметрические сечения - Программа позволяет рассчитать геометрические характеристики сечения для наиболее распространенных типов сечений, которые задаются минимальным количеством параметров.
- Параметрические тонкостенные сечения - Программа позволяет рассчитать геометрические характеристики для наиболее распространенных типов тонкостенных сечений. Кроме обычных геометрических характеристик определяются параметры, характерные для тонкостенного сечения: центр изгиба, центр кручения, сдвиговые площади, секториальный момент инерции, секториальные координаты.
- Составные сечения - Программа предназначена для определения центра жесткости составного сечения. С помощью этой программы можно вычислять центр жесткости плана здания как единого составного сечения. Определяются усилия в элементах сечения от действия внешних сил. Внешние силы могут быть приложены как в центре масс, так и в вычисленном центре жесткости, а также в точке с произвольными координатами. Внешние силы могут быть заданы в исходных или в главных осях. Привязки точки приложения также могут быть заданы в исходных или в главных осях.
- Крутящие моменты инерции - Программа предназначена для вычисления моментов инерции при свободном кручении для наиболее распространенных типов сечений.

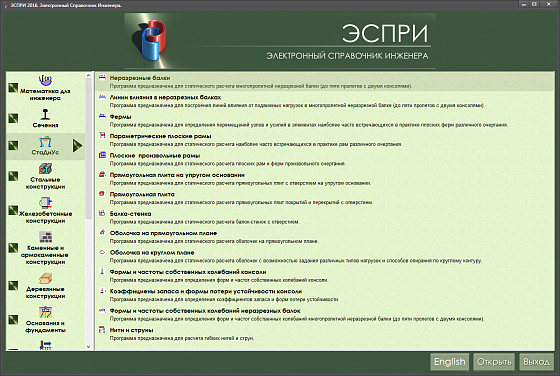

Раздел «СтаДиУс» (Статика-Динамика-Устойчивость) включает 14 программ:
- Неразрезные балки - Программа предназначена для статического расчета многопролетной неразрезной балки (до пяти пролетов с двумя консолями).
- Линии влияния в неразрезных балках - Программа предназначена для построения линий влияния перемещений, углов поворота, изгибающих моментов и перерезывающих сил от подвижных нагрузок в многопролетной неразрезной балке (до пяти пролетов с двумя консолями).
- Фермы - Программа предназначена для определения перемещений узлов и усилий в элементах наиболее часто встречающихся в практике плоских ферм различного очертания.
- Параметрические плоские рамы - Программа предназначена для статического расчета наиболее часто встречающихся в практике плоских рам различного очертания.
- Плоские произвольные рамы - Программа предназначена для статического расчета плоских рам и ферм произвольного очертания.
- Прямоугольная плита на упругом основании - Программа предназначена для статического расчета прямоугольных плит на упругом основании. Нагрузки задаются равномерно распределенными как по всей площади плиты, так и по заданному произвольному штампу, а так же в виде линейных и сосредоточенных сил. Результатом расчета являются изополя усилий и перемещений, а так же напряжений в основании с выдачей их численных значений в отчет в указанных пользователем точках.
- Прямоугольная плита - Программа предназначена для статического расчета прямоугольных плит покрытий и перекрытий с произвольно расположенным прямоугольным отверстием. Опорные закрепления задаются на произвольных участках контура. Нагрузки задаются равномерно распределенными как по всей площади плиты, так и по заданному произвольному штампу, а так же в виде линейных и сосредоточенных сил. Результатом расчета являются изополя усилий и перемещений с выдачей их численных значений в отчет в указанных пользователем точках.
- Балка-стенка - Программа предназначена для статического расчета балок - стенок с произвольно расположенным прямоугольным отверстием. Допускаются опорные закрепления на произвольных участках нижнего края. Нагрузки прилагаются по верхнему краю неравномерно распределенные или сосредоточенные. Результатом расчета являются изополя напряжений и перемещений с выдачей их численных значений в отчет в указанных пользователем точках.
- Оболочка на прямоугольном/круглом плане - Две программы предназначены для статического расчета выпуклых параболических, цилиндрических, сферических и конических оболочек на прямоугольном и круглом планах. Оболочка может опираться на контурный элемент. Допускается задание равномерно распределенных нагрузок, как по всей площади оболочки, так и по произвольному штампу, а так же в виде линейных и сосредоточенных сил. Результатом расчета являются изополя (в оболочке) и эпюры (в опорном контуре) усилий и перемещений с выдачей их численных значений в отчет в указанных пользователем точках.
- Формы и частоты собственных колебаний консоли - Программа предназначена для определения периодов, частот и форм собственных колебаний консольного стержня. Допускается до 50 неравномерных участков разбивки консоли.
- Коэффициенты запаса и формы потери устойчивости консоли - Программа предназначена для определения коэффициентов запаса и форм потери устойчивости. Задача устойчивости для упругой системы решается в классической постановке. Допускается до 50 неравномерных участков разбивки консоли.
- Формы и частоты собственных колебаний неразрезных балок - Программа предназначена для определения периодов, частот и форм собственных колебаний многопролетной неразрезной балки (до пяти пролетов с двумя консолями).
- Нити и струны - Программа предназначена для расчета гибких нитей и реализует следующие возможности: расчет нити по заданной длине заготовки, по заданной стреле провеса посредине пролета или в произвольной точке, а также расчет струны, в том числе и предварительно напряженной. Допускаются разнообразные схемы нагрузки - сосредоточенная сила, различные виды распределенных нагрузок, а также их комбинации. В результате определяются форма равновесия, величина провеса, распор, длина нагруженной упругой нити, а также строятся эпюры балочных усилий и продольного усилия.
Раздел «Стальные конструкции» включает 8 программ:
- Сортамент металлопроката - Программа предоставляет широкий набор справочных таблиц и предназначена для просмотра баз данных стальных сортаментов. Информация подается в виде справочных таблиц, содержащих данные о геометрических характеристиках профилей, прочностных характеристиках сталей в зависимости от их толщины, а также данные о возможности изготовления профиля из стали определенной марки (класса).
- Расчет сечений элементов - Программа предназначена для подбора и проверки сечений (33 типа сечений) стержневых металлических элементов (металлические конструкции) в соответствии со СНиП II-23-81* «Стальные конструкции» или Еврокод 3 «Проектирование стальных конструкций». При расчете используются алгоритмы конструирующей системы ЛИР-СТК. Расчет осуществляется на базе нормативных данных, которые содержат сведения о расчетных характеристиках сталей, размерах и геометрических характеристиках выпускаемого листового и фасонного проката. В программу добавлен расчет сечений по актуализированному СП 16.13330.2011. Результатами расчета являются таблицы, содержащие проценты использования сечений согласно соответствующим проверкам по I и II предельному состоянию и размеры сечений элементов. Для нормативной базы Eurocode 3 алгоритм расчета, а также формулы, используемые при расчете, при необходимости можно посмотреть в детальном отчете.
- Главные и эквивалентные напряжения в стальных конструкциях - Программа предназначена для определения величин главных и эквивалентных напряжений по различным теориям прочности для заданного тензора напряжений.

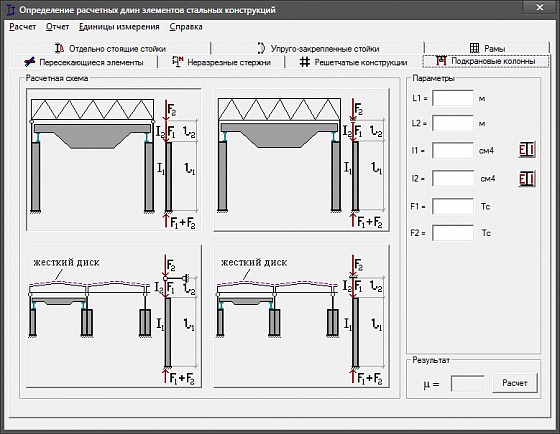

- Определение расчетных длин элементов
Программа предназначена для определения в соответствии со СНиП II-23-81* «Стальные конструкции» расчетных длин следующих элементов стальных конструкций:
- oтдельно стоящие стойки постоянного сечения;
- элементы постоянного сечения с упругими закреплениями концов;
- элементы постоянного сечения одно- и многоэтажных рам;
- пересекающиеся элементы постоянного сечения;
- неразрезные стержни (верхнего пояса фермы и подкрановой колонны);
- элементы пространственных решетчатых конструкций;
- элементы нижнего участка одноступенчатых (подкрановых) колонн.
- Критическая температура сечения - Реализованы положения Еврокод 3 для для определения критической температуры нагревания стальных профилей при расчете на огнестойкость.
- Параметрические узлы стальных конструкций - Программа предназначена для проектирования металлических узлов. Модель узла характеризуется полным набором параметров – количество болтов, длина и катет шва и т.п. В процессе расчета эти параметры подбираются или проверяются. В текущей версии в библиотеке узлов насчитывается 24 узла, которые объединены в следующие типы – примыкание ригеля к колонне, опорные узлы колонн, узлы примыкания связей и др. Результатом расчета является таблица с подобранными или проверенными параметрами, а также процент их использования по соответствующей расчетной процедуре. Программа выдает детальный отчет обо всех используемых во время расчета формулах с подстановкой в них реальных значений, что дает возможность полностью контролировать процесс расчета.
- Расчет сварных швов - Программа предназначена для подбора и проверки угловых швов элементов стальных конструкций следующих типов соединений: внахлестку и тавровые торцевые. Реализованы нормативные положения о соответствии классов или марок сталей и сварочных материалов заданным группам конструкций, условиям эксплуатации и др.
- Болтовые соединения
Программа предназначена для конструирования и расчета в соответствии со СНиП II.23-81* «Стальные конструкции» нахлесточных болтовых соединений стальных конструкций для следующих основных типов:
- присоединений одиночных и спаренных уголков к фасонке;
- соединений листовых деталей на накладках;
- присоединений стенки балки (прокатной или составной) на накладках.
- Холодногнутые профили - Программа предназначена для проверки прочности и устойчивости сечений элементов колонн, балок и ферм из холодногнутых профилей. В программе реализованы положения «Рекомендаций по проектированию, изготовлению и монтажу конструкций каркаса малоэтажных зданий и мансард из холодногнутых стальных оцинкованных профилей.
Раздел «Основания и фундаменты» включает 9 программ:

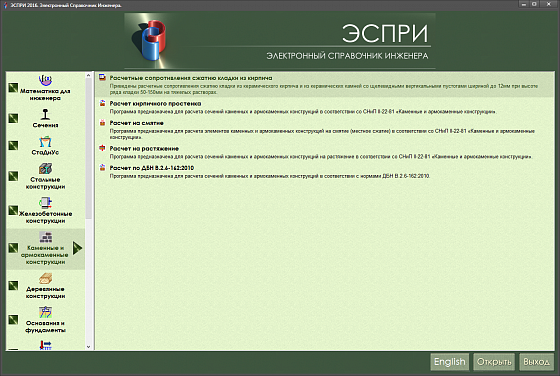

САПФИР-Генератор. Дополнительная система:
- Расчетные сопротивления сжатию кладки из кирпича,
- Расчет кирпичного простенка,
- Расчет на смятие,
- Расчет и проверка прочности простенков и их заданного усиления по ДБН В.2.6-162:2010.
Раздел «Деревянные конструкции» включает 6 программ:

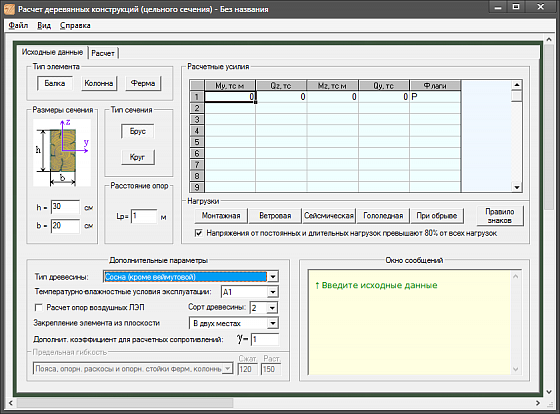

- Расчет цельных сечений - Программа предназначена для расчета прямоугольных и круглых брусьев деревянных конструкций в соответствии со СНиП II-25-80 «Деревянные конструкции». Расчет предполагает выдачу сокращенного и развернутого формульного вида отчета с процентами использования сечения по необходимым проверкам.
- Расчет клееных сечений - Программа предназначена для расчета клееных сечений деревянных конструкций в соответствии со СНиП II-25-80 «Деревянные конструкции». Расчет предполагает выдачу сокращенного и развернутого формульного вида отчета с процентами использования сечения по необходимым проверкам.
- Расчет составных сечений - Программа предназначена для расчета составных сечений деревянных конструкций в соответствии со СНиП II-25-80 «Деревянные конструкции». Расчет предполагает выдачу сокращенного и развернутого формульного вида отчета с процентами использования сечения по необходимым проверкам.
- Расчет цельных, клеенных и составных сечений деревянных конструкций по Еврокод 5.

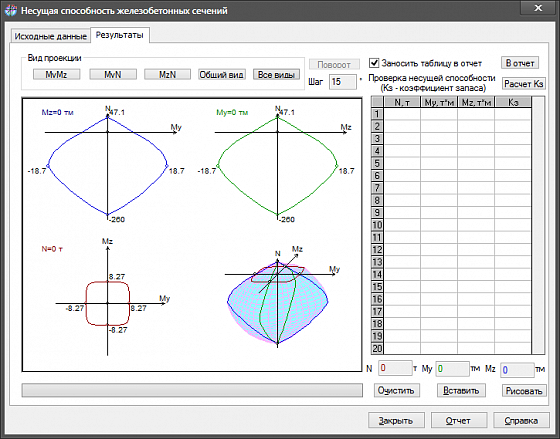

Раздел «Железобетонные конструкции» включает 15 программ:
- Усиление сечений железобетонных колонн композитными материалами - Усиление сечений железобетонных колонн композитными материалами в соответствии с СП 164.1325800.2014 и Приложением Л СП 63.13330.2012
- Проверка сечений сталежелезобетонных плит - Проверка сечений сталежелезобетонных плит в соответствии с СП 63.13330.2012, СП 16.13330.2011, ДБН В.2.6-160:2010 и ДСТУ Б В.6-9:2008
- СталеБетон – Проверка сталебетонных сечений колонн - Реализована проверка на прочность сечений сталебетонных колонн прямоугольного сечения с различными профилями жесткой арматуры. Расчет выполняется по деформационной модели железобетона с использованием двухлинейной, трехлинейной и нелинейной диаграмм.
- АрмоБетон – Проверка бетонных сечений, армированных композитной арматурой - Реализовано армирование как неметаллической композитной арматурой, так и несколькими видами арматуры, в том числе и металлической. Расчет производится по теории предельных состояний и по деформационной модели железобетона в соответствии с проектом СП «Конструкции из бетона с композитной неметаллической арматурой.
- ТрубоБетон – Проверка трубобетонных сечений - Реализована проверка на прочность сечений трубобетонных конструкций по деформационной модели в соответствии с СП 63.13330.2012, СП 16.13330.2011 и проектом СП «Конструкции из бетона с композитной неметаллической арматурой».
- Характеристики бетона - В программе приведены справочные данные по нормативным и расчетным сопротивлениям бетона для предельных состояний первой и второй группы в соответствии со СНиП 2.03.01-84* «Бетонные и железобетонные конструкции».
- Сортамент арматуры - В программе приведены справочные данные о расчетной площади и теоретической массе погонного метра арматуры в зависимости от количества и диаметра стержней в соответствии со СНиП 2.03.01-84* «Бетонные и железобетонные конструкции». Программа снабжена различными вспомогательными функциями – определением соответствия количества и диаметров стержней для заданной площади и др.
- Анкеровка арматуры по ДСТУ 3760-98 - Программа предназначена для определения необходимой длины заведения арматурного стержня, при которой обеспечивается восприятие действующих в рассматриваемом сечении усилий. Расчет производится в соответствии с Рекомендациями по применению арматурного проката по ДСТУ 3760-98. Длина анкеровки вычисляется как для отдельных, так и для сдвоенных стержней. В качестве защитного слоя для углового арматурного стержня выбирается значение меньшее из двух: вертикального и горизонтального. Расчет выполняется методом последовательного приближения на основании шага и диаметра распределительной арматуры.
- Сечения железобетонных элементов - Программа предназначена для подбора арматуры в сечениях железобетонных элементов по первому и второму предельному состоянию в соответствии с различными нормативными документами: СНиП 2.03.01-84* «Бетонные и железобетонные конструкции», СНиП 52-01-2003 «Бетонные и железобетонные конструкции», Еврокод 2 «Проектирование железобетонных конструкций», Рекомендации по применению арматурного проката по ДСТУ 3760-98, ТСН 102-00* «Железобетонные конструкции с арматурой классов А500С и А400С». Добавлен расчет сечений по Еврокод 2 и ДБН В.2.6-98:2009. Реализован расчет следующих типов сечений – прямоугольное, тавровое, двутавровое, уголковое, крестовое, круглое, кольцевое и коробчатое. Расчет производится для всех видов напряженного состояния: центральное сжатие, изгиб, плоское внецентренное сжатие-растяжение, косой изгиб, а также общий случай для набора усилий N, Мх, Мy, Mкр, Qx, Qy.
- Расчет железобетонной оболочки; Расчет железобетонной балки-стенки; Расчет железобетонной плиты - Три программы предназначены для подбора арматуры в пластинчатых железобетонных элементах по первому и второму предельным состояниям в соответствии со следующими нормативными документами: СНиП 2.03.01-84* «Бетонные и железобетонные конструкции», СНиП 52-01-2003 «Бетонные и железобетонные конструкции», Еврокод 2 «Проектирование железобетонных конструкций», Рекомендации по применению арматурного проката по ДСТУ 3760-98, ТСН 102-00 «Железобетонные конструкции с арматурой классов А500С и А400С».
- Главные и эквивалентные напряжения - Программа предназначена для вычисления главных и эквивалентных напряжений по заданным значениям тензора напряжений. Для заданного класса бетона определяются предельные и эквивалентные напряжения по одному из заданных критериев прочности бетона, соответствующих теориям Гениева, Карпенко, Писаренко и Яшина. Кроме того, определяются значения главных деформаций, углы наклона главных напряжений к текущим осям, а также угол наклона плоскости трещины к оси X. По полученным результатам строится область прочности. Применение режима проверки прочности позволяет получить предельные допустимые напряжения по двум главным площадкам, предельные нормальные и сдвиговые напряжения по октаэдрическим площадкам, коэффициент запаса прочности по второму предельному состоянию, а также параметр Лоде-Надаи.
- Усиление композитными материалам и - Программа предназначена для проверки прямоугольных, тавровых и двутавровых сечений железобетонных элементов, усиленных фиброармированными пластиками (ФАП). Проверка выполняется по предельным состояниям первой и второй групп. В программе реализованы положения «Руководства по усилению железобетонных конструкций композитными материалами» и СП 52-101-2003. В программе расширена библиотека композитных материалов.
- Прочность железобетонного стыка на сдвиг - Программа предназначена для расчета на сдвиг стыков сборно-монолитных железобетонных конструкций и конструкций из монолитного железобетона с дополнительным слоем омоноличивания. Расчет производится в соответствии с положениями Еврокод 2 и ДСТУ Б В.2.6-156:2010.
Раздел «Нагрузки и воздействия» включает 8 программ:
- Коэффициенты надежности - В программе приведены таблицы коэффициентов надежности по нагрузке для веса строительных конструкций и грунтов, а также веса оборудования в соответствии с СНиП 2.01.07-85* «Нагрузки и воздействия».
- Собственный вес многослойного пакета - Программа предназначена для вычисления нормативной и расчетной нагрузок от собственного веса пакета, состоящего из некоторого числа слоев, и для вычисления сопротивления теплопередаче многослойного пакета.

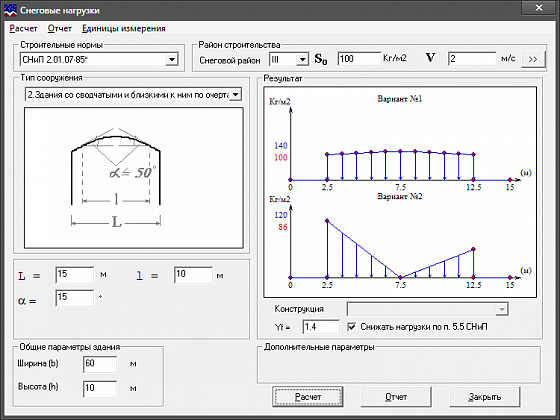

- Снеговые нагрузки
Программа предназначена для определения снеговых нагрузок на здания и сооружения.
- В соответствии с СНиП 2.01.07-85* «Нагрузки и воздействия» вычисляются нормативные и расчетные значения полной снеговой нагрузки на горизонтальную проекцию покрытия по схемам таблицы 3 Приложения 3.
- В соответствии с ДБН В.1.2-2:2006 «Нагрузки и воздействия» вычисляются предельные и эксплуатационные расчетные значения снеговой нагрузки на горизонтальную проекцию покрытия по схемам Приложения Ж.
- Ветровые нагрузки
Программа предназначена для определения ветровых нагрузок на здания и сооружения.
- В соответствии с СНиП 2.01.07-85* «Нагрузки и воздействия» вычисляются нормативные и расчетные значения средней составляющей ветровой нагрузки. Аэродинамический коэффициент определяется по схемам таблицы 4 Приложения 4.
- В соответствии с ДБН В.1.2-2:2006 «Нагрузки и воздействия» вычисляются предельные и эксплуатационные расчетные значения ветровой нагрузки. Аэродинамический коэффициент определяется по схемам Приложения И.
- Гололедные нагрузки
Программа предназначена для вычисления гололедных нагрузок.
- В соответствии с СНиП 2.01.07-85* «Нагрузки и воздействия» вычисляются нормативные и расчетные значения линейной и поверхностной гололедной нагрузки.
- Температурные климатически воздействия
Программа предназначена для определения температурных климатических воздействий на конструкции здания.Во всех случаях учитываются данные Приложения 7 СНиП II-3-79** «Строительная теплотехника» и Приложения 5, 6, 7 СНиП 2.01.01-82 «Строительные климатология и геофизика».
- В соответствии с СНиП 2.01.07-85* «Нагрузки и воздействия» вычисляются нормативные и расчетные значения изменений средних температур, средние суточные температуры наружного воздуха, а также начальная температура замыкания конструкции в законченную систему.
- В соответствии с ДБН В.1.2-2:2006 «Нагрузки и воздействия» вычисляются характеристические, а также предельные и эксплуатационные расчетные значения изменений средних температур, средние суточные температуры наружного воздуха, а также начальная температура замыкания конструкции в законченную систему.
- Энергетически опасные сочетания усилий (ЭнерСУ) - Программа предназначена для определения опасных сочетаний усилий в стержнях по критерию экстремумов энергии сечения при плоском внецентренном растяжении-сжатии.
- Проверка на резонансное вихревое возбуждение - Программа реализует положения СП 20.13330.2011 и ДБН В.1.2-2:201Х. Определяется критическая скорость ветра и интенсивность резонансного вихревого воздействия в соответствии с заданными частотами собственных колебаний.

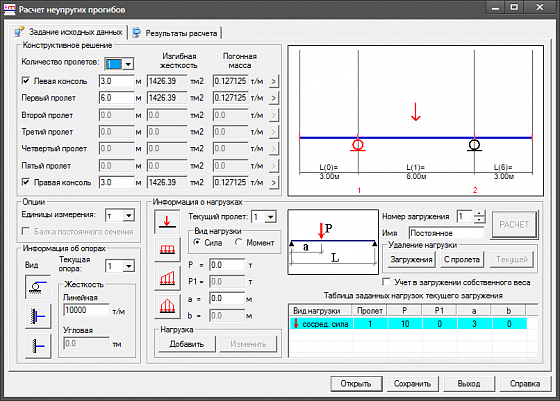

Программа «Прогибы»
Программа предназначена для определения неупругих прогибов многопролетной неразрезной балки (до пяти пролетов с двумя консолями) под произвольные длительно действующие и кратковременные нагрузки. Учитываются требования: СНиП 2.03.01-84* «Бетонные и железобетонные конструкции», СНиП 52-01-2003 «Бетонные и железобетонные конструкции», Еврокод 2 «Проектирование железобетонных конструкций», Рекомендации по применению арматурного проката по ДСТУ 3760-98, ТСН 102-00 «Железобетонные конструкции с арматурой классов А500С и А400С».
Программа «Эллипсоид»
Программа выполняет построение поверхности (неправильный эллипсоид) предельных усилий для заданного произвольного железобетонного сечения с произвольно расположенными арматурными стержнями различного диаметра. Каждая точка поверхности такого эллипсоида соответствует одному из множества наборов N, Мх, Мy, обуславливающих предельное состояние сечения. Пользователь может задать точку К с конкретными координатами Nк, Мхк, Мyк и получить сечения (неправильные эллипсы), проходящие через эту точку.

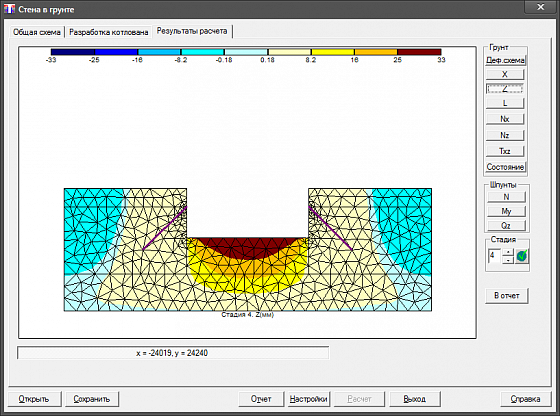

Программа «Шпунт»
Программа предназначена для расчета ограждающих конструкций котлована как «стены в грунте» или «шпунтового ограждения». Расчетная модель является плоской и состоит из грунтового массива, элементов стенового ограждения и анкерных креплений стен. Задаются размеры грунтового массива и характеристики грунтов в нем, размеры котлована и уровни его отрывки, нагрузки на поверхность грунта, размеры и параметры материала и сечения стеновых элементов и анкеров, а также силы натяжения в анкерных креплениях. Расчет производится последовательно по стадиям. На первой стадии производится расчет полной модели (без анкеров) на собственный вес и заданную нагрузку. Дальнейшее количество стадий определяется автоматически и зависит от заданных уровней выемки грунта и отметок установки анкеров. По ходу расчета выполняется накопление перемещений в узлах, напряжений в элементах грунта и усилий в элементах стен и анкеров по стадиям. Результаты расчета представляются в виде изополей перемещений и напряжений в грунте, а также усилий в шпунтах и анкерах по каждой стадии.

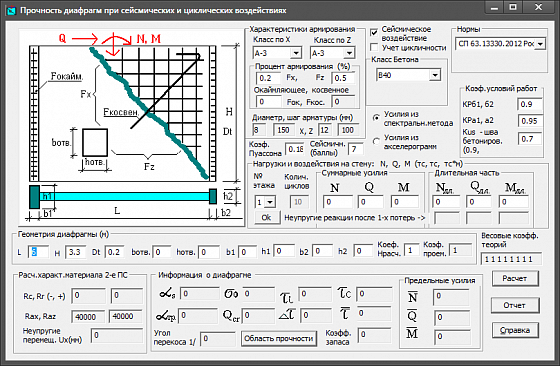

Программа «Диафрагма»
Программа предназначена для оценки предельной сдвиговой прочности железобетонных диафрагм при сейсмических и циклических воздействиях. Реализован метод предельного равновесия в сочетании с эмпирическими методиками определения предельной прочности железобетонных диафрагм с трещинами. Учет цикличности действия сейсмических воздействий принят по идеализированной модели гистерезиса железобетонных стен. По результатам работы программы строится область прочности диафрагмы по зависимостям N~Q и N~M.
Раздел «Продавливание» включает 4 программы:

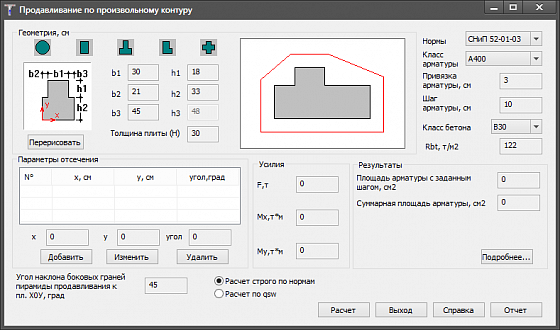

- Продавливание по произвольному контуру - Программа предназначена для расчета плит перекрытия и фундаментных плит на продавливание от действия сосредоточенной силы и сосредоточенных моментов в двух плоскостях. Форма произвольного контура продавливания определяется автоматически в зависимости от типа сечения колонны. Допускаются следующие сечения колонн: круглое, прямоугольное, тавровое, уголковое и крестовое. Размеры контура вычисляются в зависимости от заданного угла наклона граней пирамиды продавливания, который по умолчанию равен 45 градусам. Незамкнутый контур (при наличии проема в плите или при расположении колонны на краю плиты) создается при помощи отсечения от контура соответствующего участка. Участок отсечения моделируется прямой линией, проходящей через точку с заданными координатами и под заданным углом наклона к горизонтальной оси.
- Продавливание по прямоугольному контуру
Программа предназначена для расчета плит перекрытия и фундаментных плит на продавливание от действия сосредоточенной силы и сосредоточенных моментов в двух плоскостях. Для прямоугольного контура продавливания рассматриваются несколько расчетных ситуаций:
- колонна внутри плиты (замкнутый контур);
- колонна у одного из краев плиты;
- колонна у угла прямоугольной плиты (незамкнутый контур);
- колонна внутри плиты вблизи отверстия (незамкнутый контур).
При взаимодействии плиты со стеной рассматриваются следующие ситуации:
- торец стены внутри плиты (незамкнутый контур из трех участков);
- торец стены у края плиты (незамкнутый контур из двух участков);
- плита у угла стены (незамкнутый контур из трех участков).
В расчете обеих программ учитываются требования Рекомендаций по применению арматурного проката по ДСТУ 3760-98, СНиП 2.01.03-84* «Бетонные и железобетонные конструкции», СНиП 52-01-2003 «Бетонные и железобетонные конструкции», включая положения научно-технического отчета ГУП НИИЖБ по договору № 709 от 01.10.2002, а также положения Еврокод 2 «Проектирование железобетонных конструкций». В результате расчета определяется площадь необходимой поперечной арматуры с заданным шагом. Также выводятся промежуточные результаты, полученные по ходу расчета.
- Продавливание по Еврокоду - расчет прямоугольных плит на продавливание в соответствии с требованиями EN 1992-1-1 (Еврокод 2), ДБН В.2.6-98:2009 и ДСТУ Б В.2.6-156:2010 (Украина), CH PK EN 1992-1-1:2004/2011 (Казахстан). Учитывается наличие капителей колонн. Рассматривается 8 расчетных ситуаций в 4-х возможных вариантах.
- Продавливание по нормам СНБ 5.03.01-02 - расчет прямоугольных плит на продавливание в соответствии с требованиями норм Республики Беларусь СНБ 5.03.01-02. Учитывается наличие капителей колонн. Рассматривается 8 расчетных ситуаций в 5-и возможных вариантах
- Продавливание по круглому контуру в соответствии с требованиями Еврокод
Программа «Тостер»
Программа предназначена для статического расчета пространственных систем из тонкостенных стержней в условиях стесненного кручения. Каждый узел рамы имеет 7 степеней свободы – три линейных перемещения, три поворота и депланацию. Допускается расчет плоских стержневых систем. Жесткостные геометрические и секториальные характеристики вычисляются автоматически при помощи программы «Параметрические тонкостенные сечения». Допускаются узловые нагрузки в виде сил, моментов, а также заданных перемещений и поворотов. Допускаются местные нагрузки. Принимается, что узловые нагрузки прилагаются в центре кручения (а не в центре тяжести), координаты которого являются одинаковыми для всех стержней, входящих в узел. В результате расчета вычисляются перемещения узлов, включая депланацию, и усилия в стержнях – продольная сила, изгибающие моменты, крутящий момент, перерезывающие силы, а также бимомент. Результаты расчета отображаются графически в виде деформированной схемы и эпюр усилий, а также выдаются в табличной форме.
Раздел «Преднапряжение» включает 2 программы:
- Преднапряжение;
- Проверка сечений железобетонных опор (стоек).
