от 19 700 ₽
Профессиональный инструмент для проектирования и моделирования объектов различной сложности. Используется как графическая платформа для BIM-решений.
Платформа nanoCAD – САПР для создания чертежей и 3D-моделей с прямой поддержкой *.dwg-формата. Поддержка IFC позволяет эффективно работать в связке с технологиями информационного моделирования
Удобство и «дружественность» nanoCAD обеспечиваются традиционными методами работы и знакомым интерфейсом. Освоить программу в кратчайший срок сможет практически любой проектировщик, имеющий опыт работы в популярных САПР: меню, иконки кнопок, панели и командная строка легко узнаваемы. Все это позволяет быстро приступить к работе, затратив минимум времени и усилий на переобучение.
В nanoCAD реализуются принципы динамического интерфейса – программа подстраивается под действия пользователя и предлагает наиболее ожидаемые функции. Например, по многочисленным просьбам пользователей реализован динамический ввод информации – удобный инструмент, отображающий и редактирующий информацию непосредственно в рабочем пространстве документа рядом с курсором. Данный вид ввода информации работает как при создании, так и при редактировании элементов чертежа, информация динамически обновляется по мере перемещения курсора и, в целом, существенно упрощается работа с документом: пользователь не отвлекается на командную сроку, все параметры черчения и опции команд находятся под рукой. К тому же динамические подсказки дают представление о текущих размерах, координатах, углах и т.д.
Разработчики стремятся сделать программу максимально удобной для пользователя. Так, nanoCAD включает несколько визуальных тем, которые позволяют проектировщику настроить программный продукт в соответствии с собственными предпочтениями. Например, темная (графитовая) тема значительно снижает нагрузки на глаза, что, без сомнения, важно при длительной работе с программой. Кроме того, в программе появился новый визуальный редактор интерфейса, который позволяет настроить практически каждый элемент программы (меню, панели инструментов, строки состояния, контекстных меню, всплывающих подсказок, синонимы команд и сочетания клавиш), а также переносить эти настройки с одного рабочего места на другое.
Решение nanoCAD призвано помочь российским компаниям стать легальными пользователями современной и эффективной САПР, одновременно оптимизировав расходы и инвестировав сэкономленные средства в рост и развитие своего бизнеса.
Специально для оптимизации бюджетов на САПР мы разработали две схемы приобретения программных продуктов: вы можете выбрать между постоянной лицензией (коробочная версия) и временной лицензией, которая фактически позволяет арендовать программный продукт на заранее определенный период.
Кроме того, на базе nanoCAD создано более десяти платных приложений, повышающих эффективность деятельности проектных организаций и «затачивающих» nanoCAD под определенную проектную специальность - СКС, ОПС, КЖИ и т.д.
Подходит для узкопрофильных компаний
Подходит для малого и среднего бизнеса в строительстве и машиностроении
Подходит для крупного бизнеса с различными отраслевыми задачами

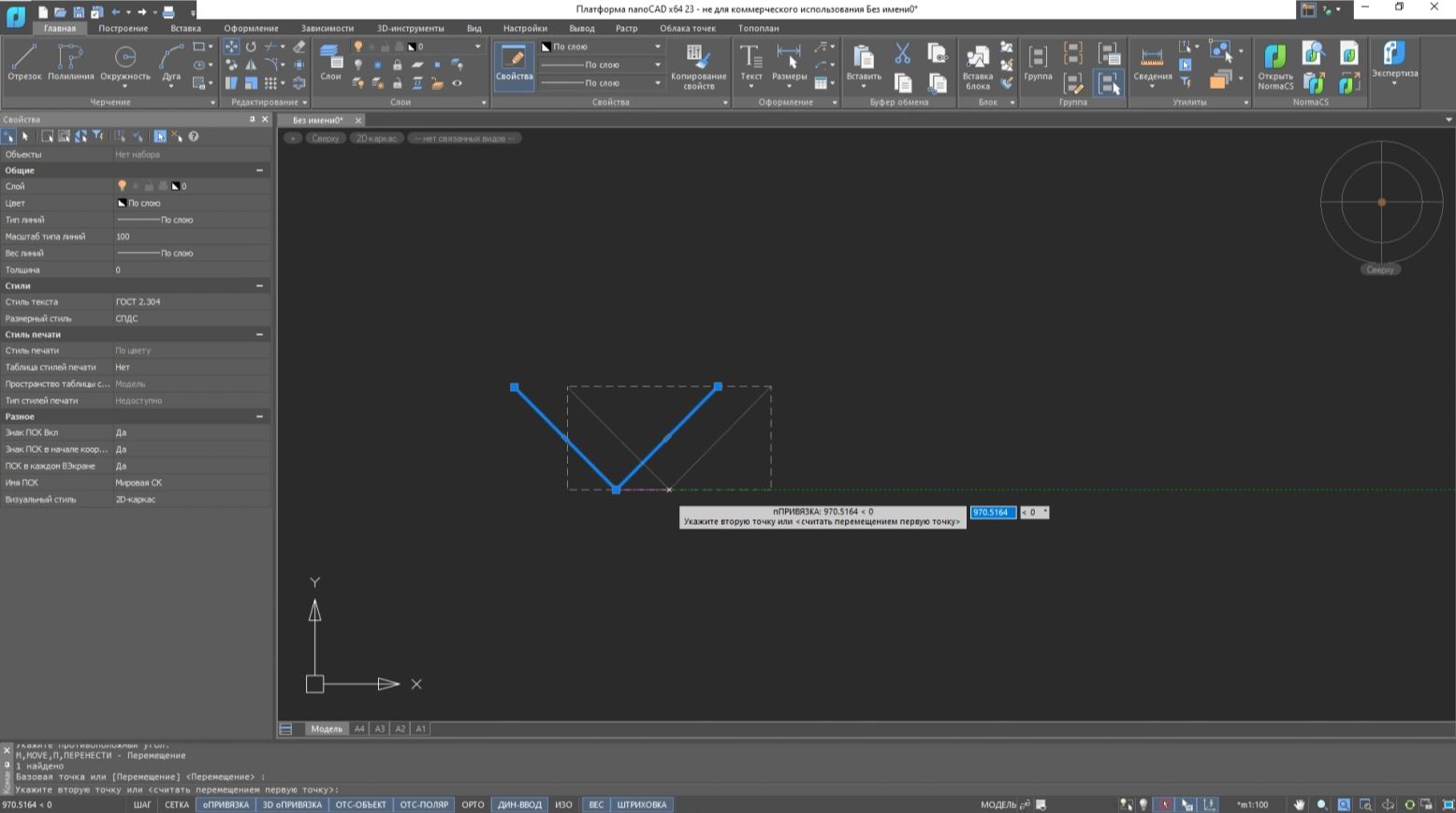

Помогает устанавливать размеры элементов чертежа без необходимости доступа к командной строке. Это проецирование с вводом указателя, вводом размеров и динамическими подсказками. Динамический ввод, доступный при создании и редактировании объектов, значительно упрощает работу с чертежами.
Обеспечивают быстрый и легкий доступ к наиболее часто используемым командам и блокам. Организации могут формировать собственные наборы стандартных блоков, штриховок и сценариев, а затем загружать их на все рабочие станции для доступа к ним одним щелчком мыши.

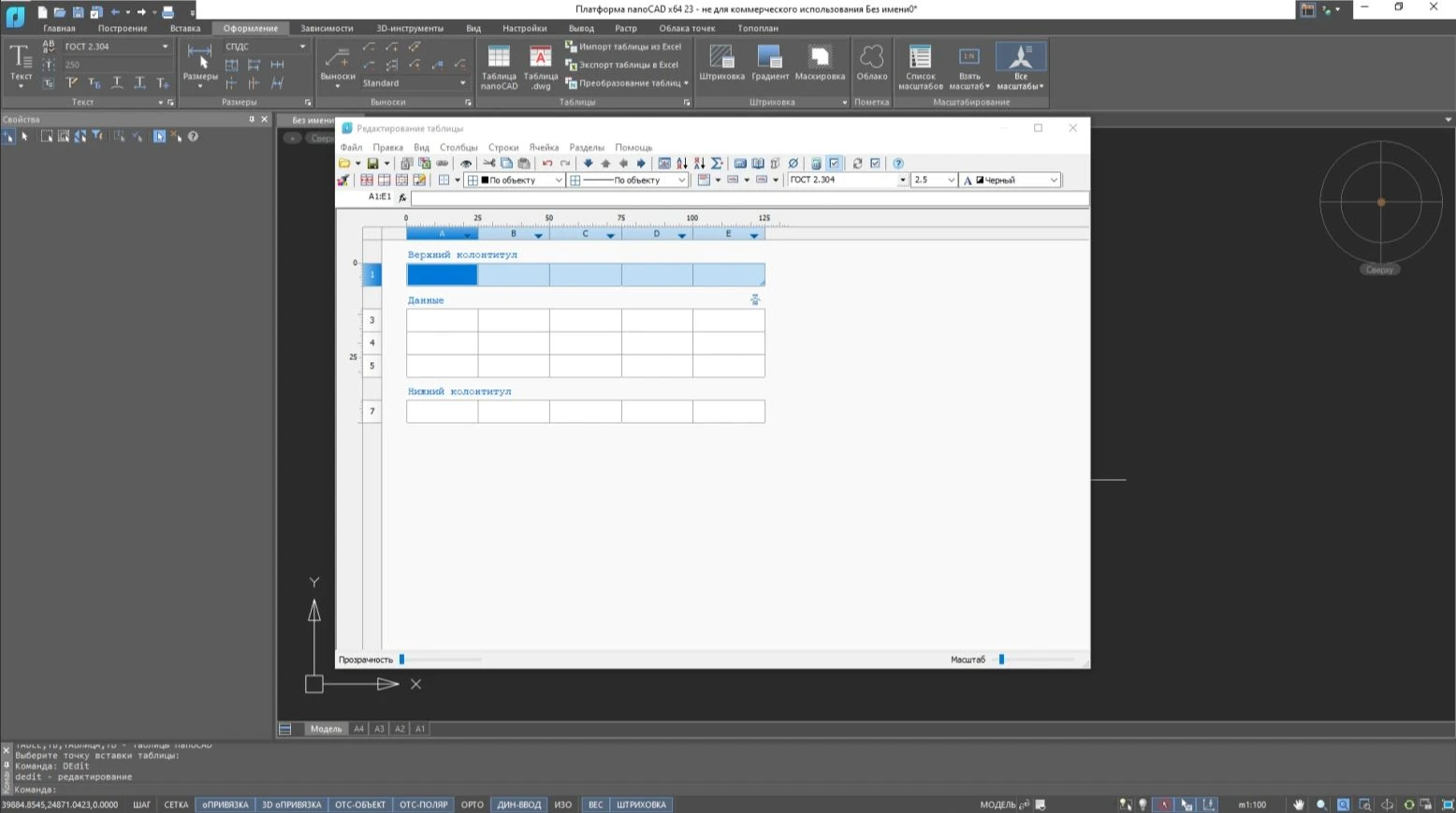

Редактор таблиц nanoCAD превосходит конкурирующие решения мощным набором средств, подобных базам данных, а также возможностями таблиц: в ячейки встраиваются макросы и формулы, позволяя формировать динамические спецификации для ваших проектов.
Внешние ссылки (Xref) позволяют использовать один и тот же файл (например, чертеж или блок) в нескольких проектах. Это упрощает работу и экономит время, так как изменения в исходном файле автоматически отражаются во всех проектах, где он используется. Xref также позволяет распределять задания между несколькими пользователями, обеспечивая одновременную работу над одним проектом.

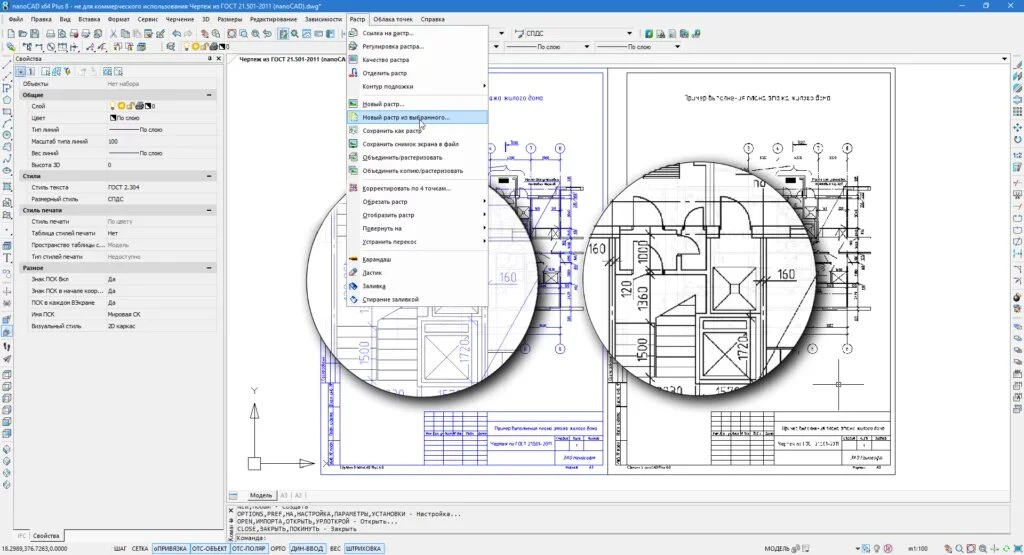

Программа содержит набор средств для создания и редактирования растровых изображений. В зависимости от применяемого средства редактировать можно монохромные, цветные и/или полутоновые растровые изображения, сохраненные во внутреннем или внешних форматах (TIFF, BMP, JPG, JPEG, PNG, PCX).

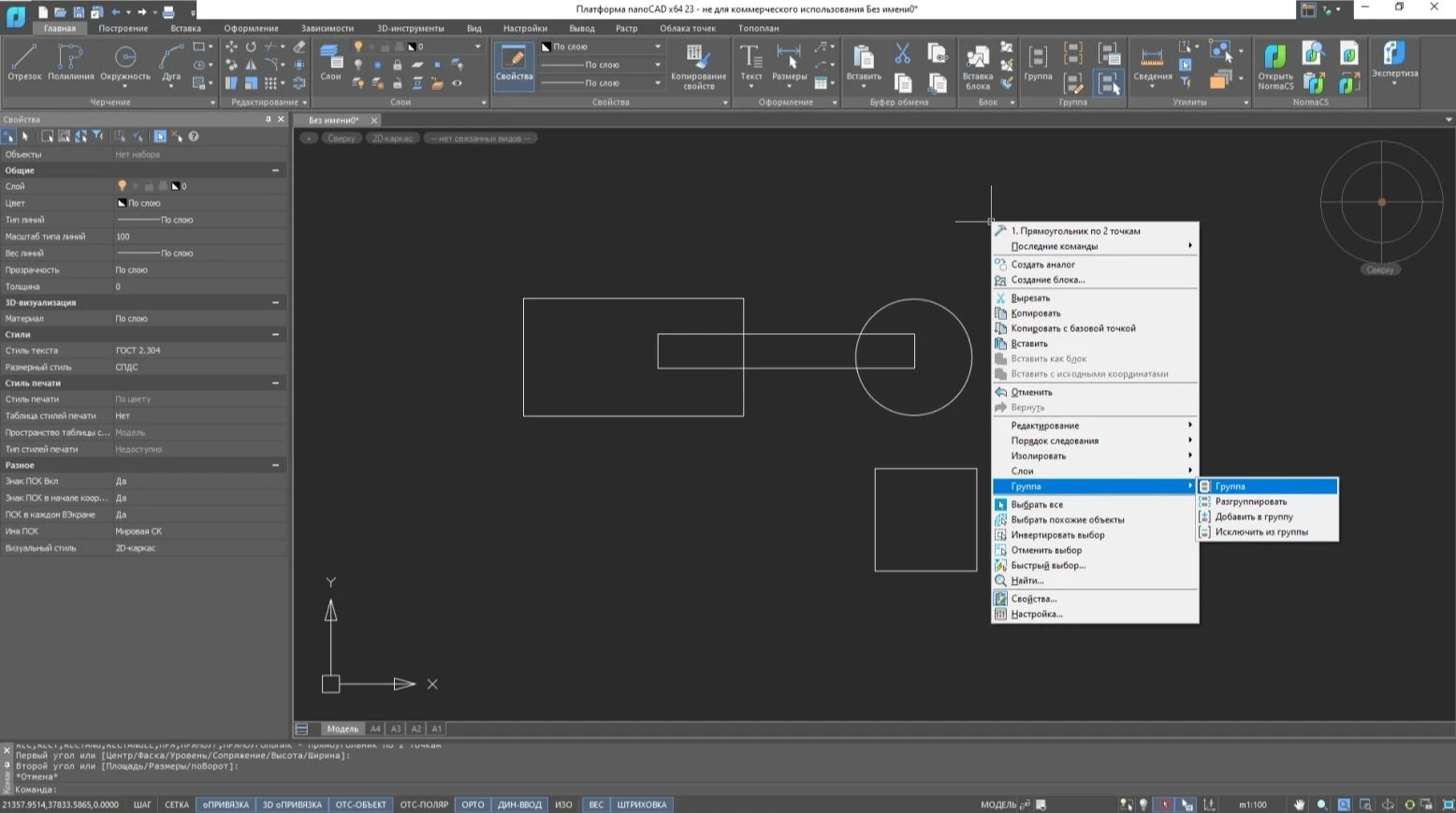

Для удобства редактирования объектов документа их можно объединить в группу. Это позволит выбирать и редактировать как всю группу, так и отдельные объекты, входящие в нее.

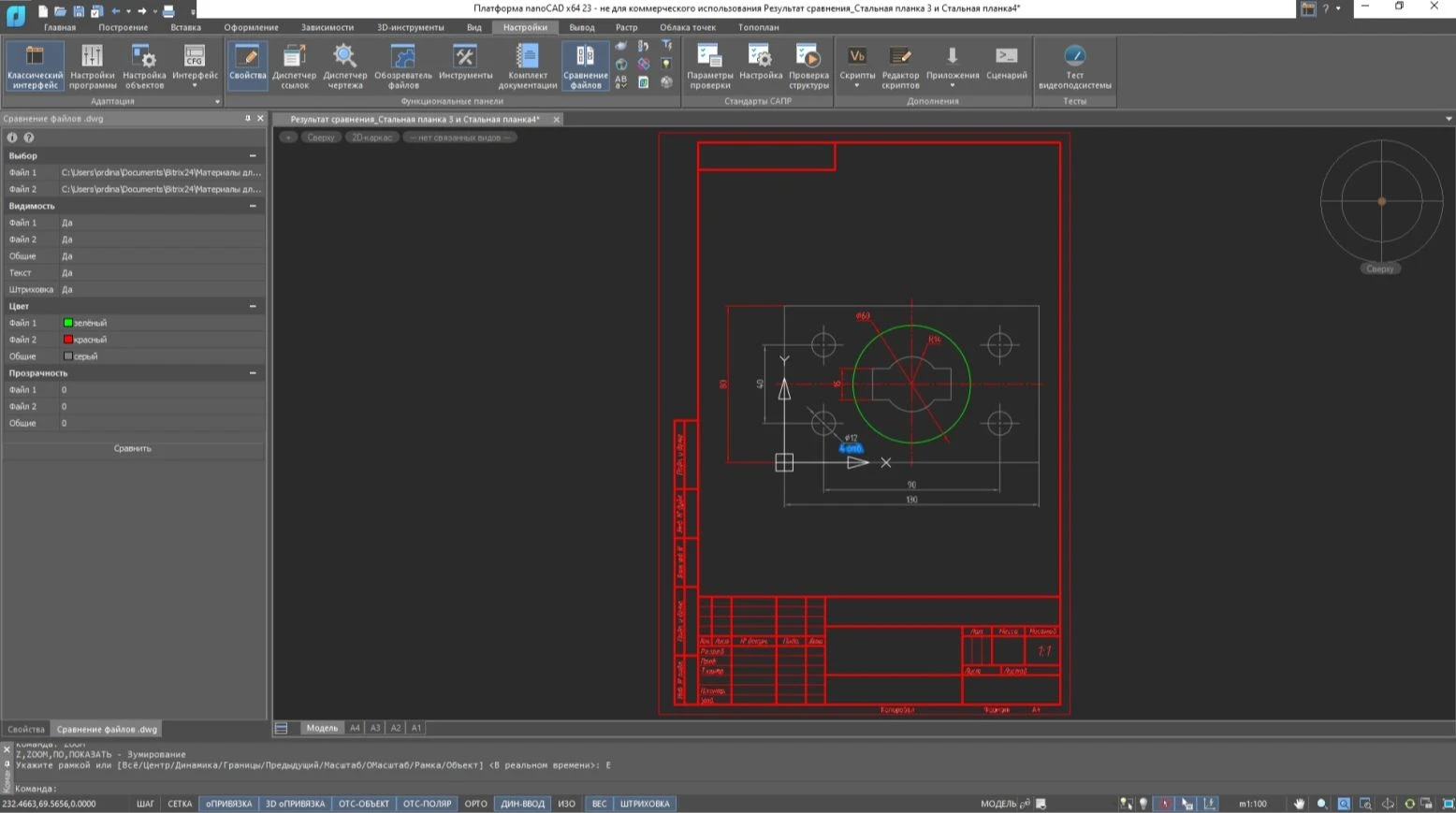

Платформа nanoCAD позволяет находить различия между двумя похожими чертежами в пространстве модели. При сравнении обнаруживаются объекты, которые были изменены, добавлены или удалены.

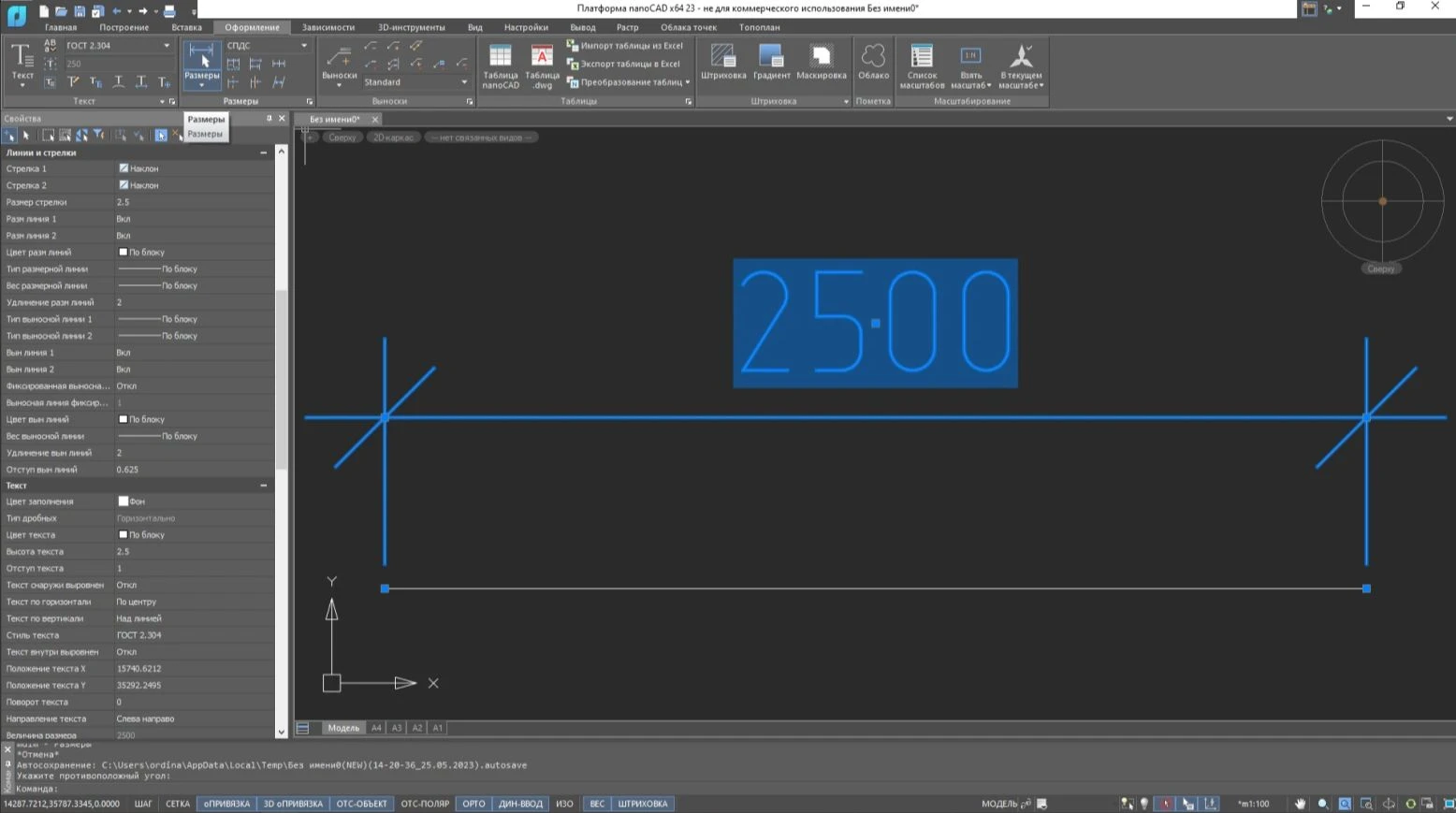

Удобные функции простановки размеров позволят сэкономить время при оформлении чертежей. Размеры поддерживают ассоциативную связь с объектами, что, в свою очередь, позволяет в дальнейшем их корректировать без перестроения размеров.

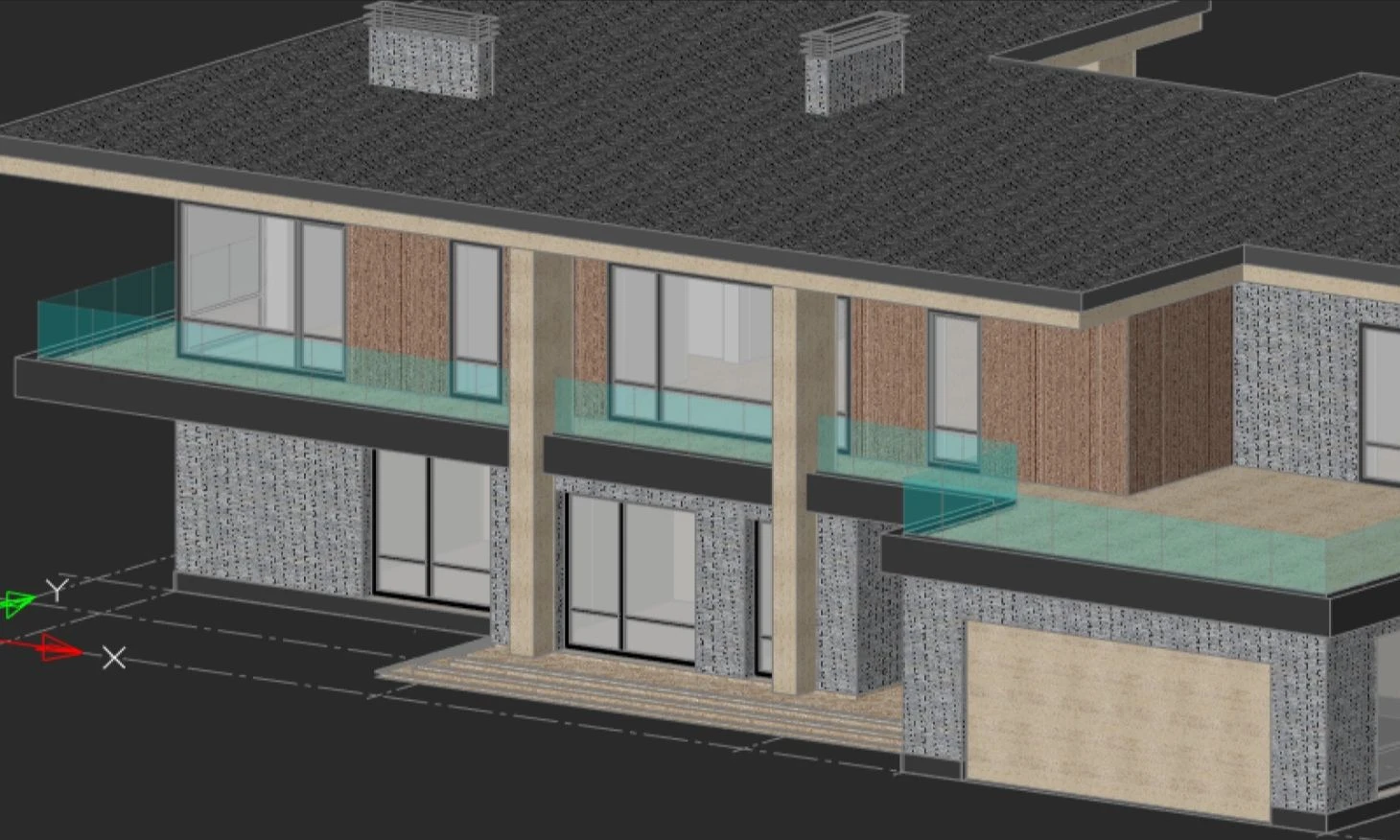

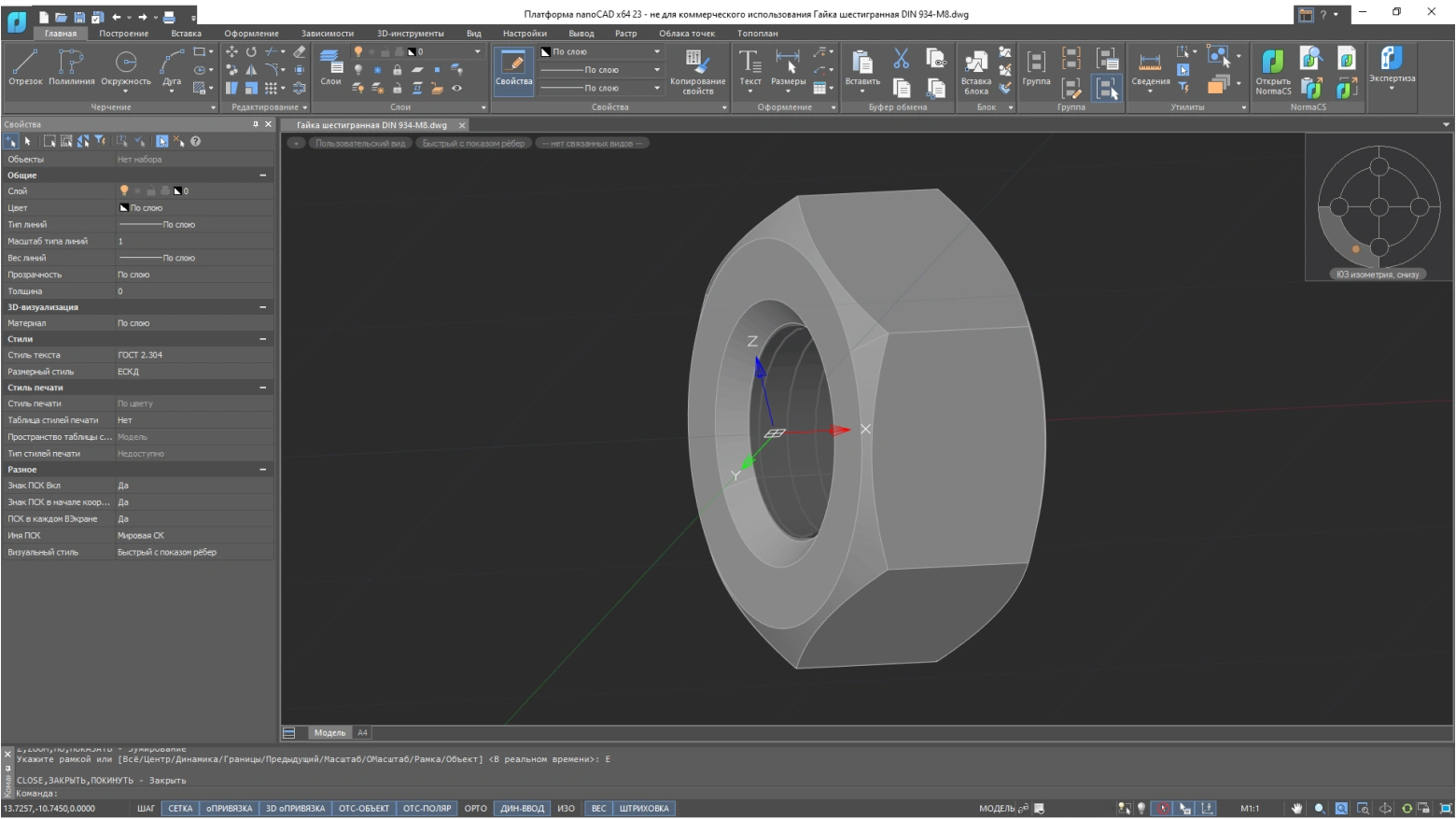

Инструменты создания пространственных моделей, отображающих общее представление о концепции продукта или проекта. Концептуальное моделирование, в отличие от детального, фокусируется на создании общей концепции и формы продукта, позволяя быстро их оценить.

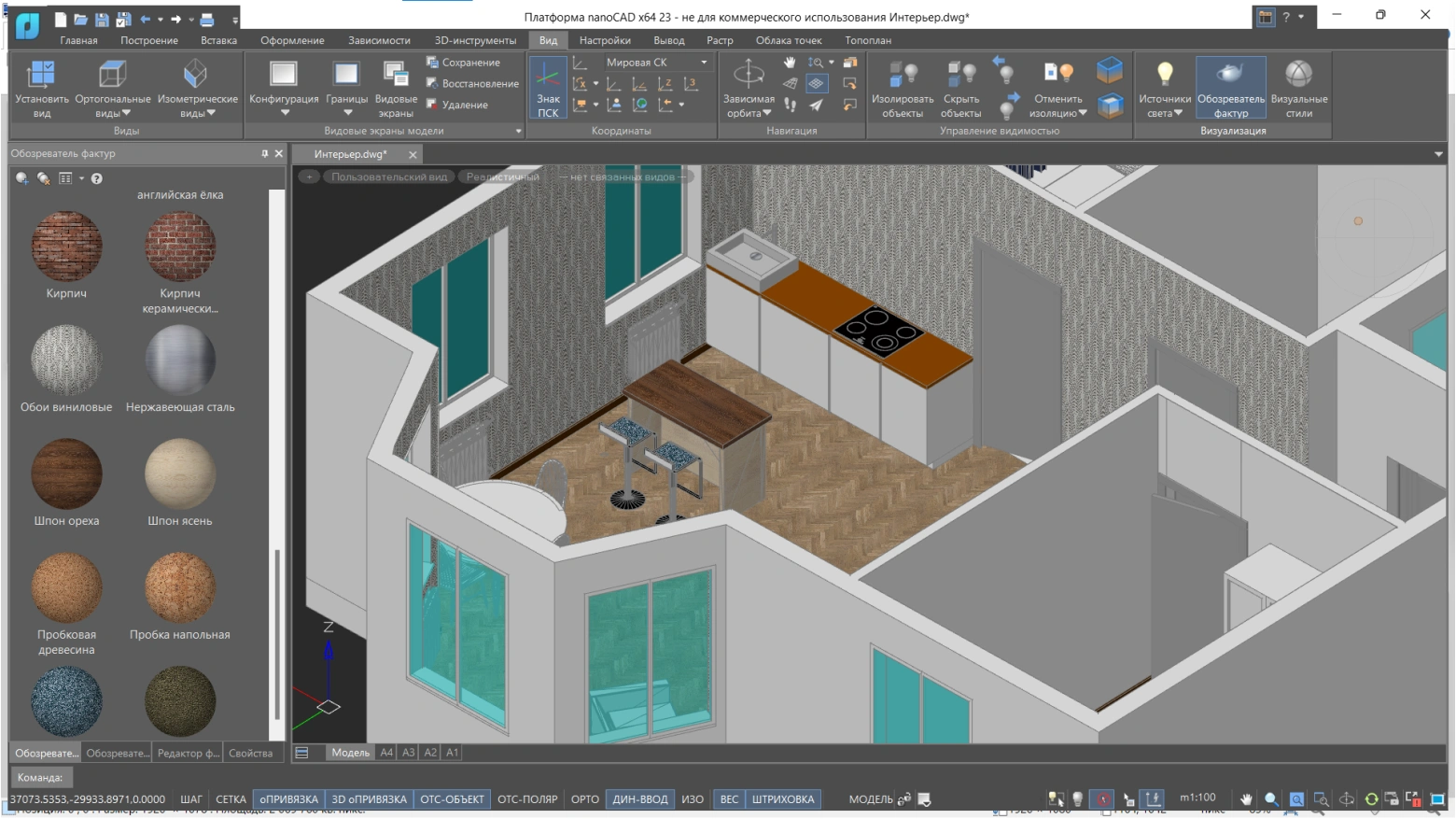

Набор готовых растровых текстур, которые играют важную роль в концептуальном моделировании, помогая создать более реалистичные и детализированные модели. Текстуры могут применяться к поверхностям 3D- объектов, что позволяет лучше представить, а затем и улучшить окончательный вид продукта.
Любую вкладку чертежа теперь можно отделить от окна Платформы nanoCAD, сделав ее плавающей. Этот функционал удобен в тех случаях, когда требуется разделить рабочее пространство и видеть несколько файлов. При этом в каждом открепленном окне можно выбрать предпочтительный тип интерфейса.

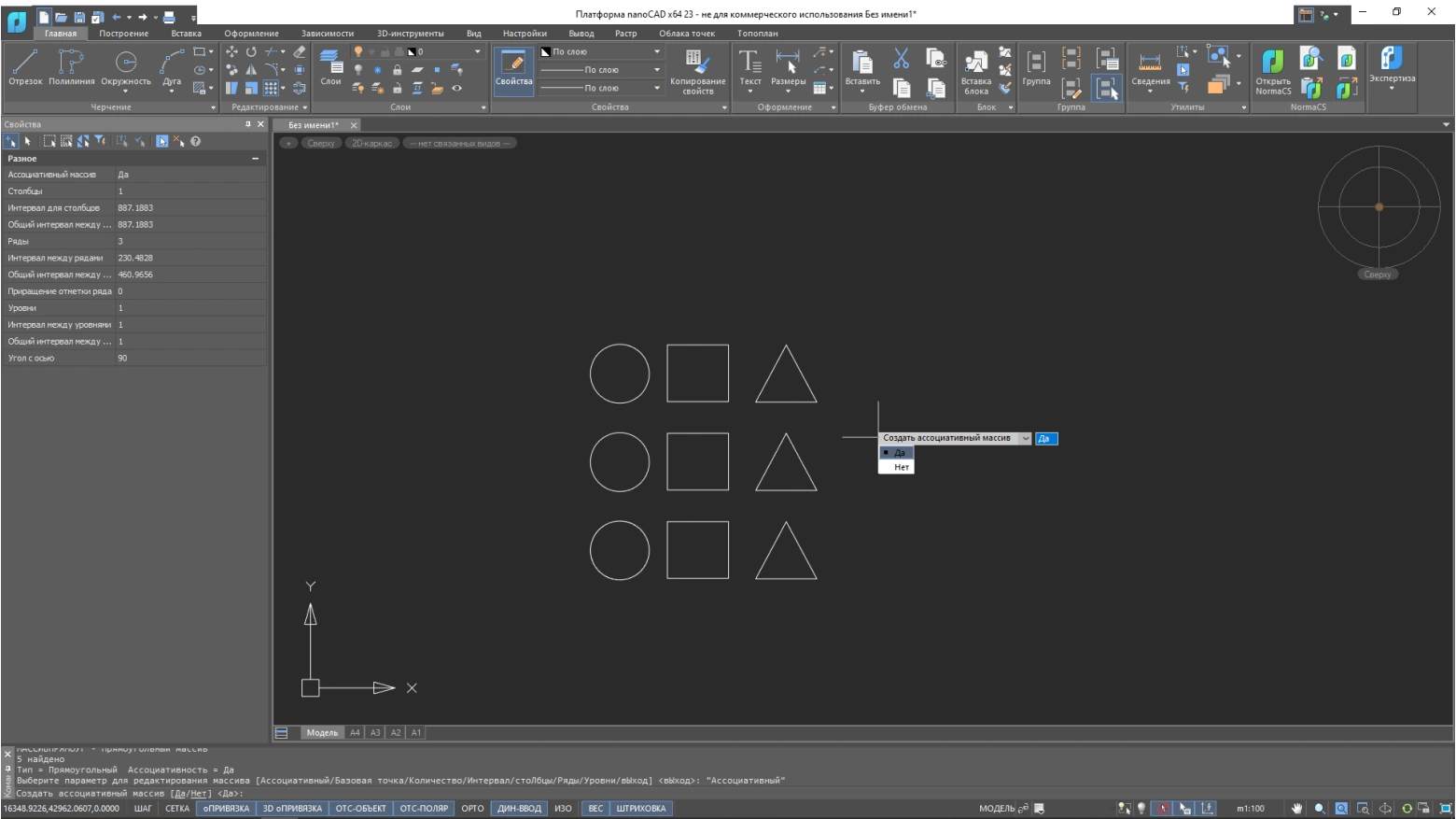

Ассоциативность позволяет быстро производить изменения во всем массиве благодаря установленной взаимосвязи между элементами. При этом все элементы ассоциативного массива воспринимаются как единый объект.
С помощью инструмента «Локатор» вы интерактивно поворачиваете вид модели, удерживая нажатой клавишу Alt, а затем выбираете любую точку на окружности локатора. Выбор одной из четырех отмеченных точек поворачивает вид на 90°.

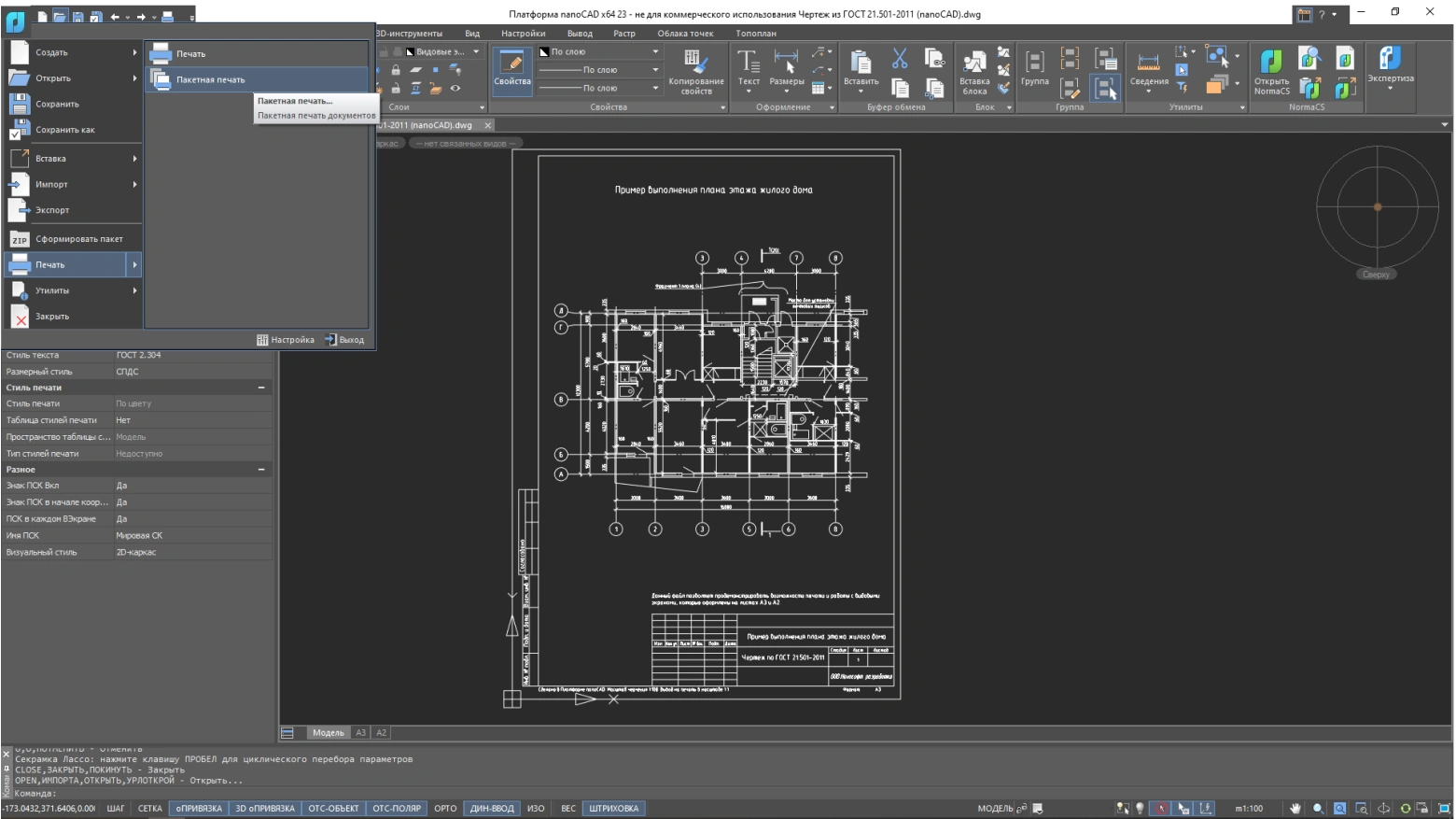

Позволяет печатать несколько чертежей одновременно. Вы можете выбрать несколько файлов, настроить для каждого из них параметры печати и отправить на печать все задания одновременно. Это позволяет сэкономить время и повысить производительность работы.

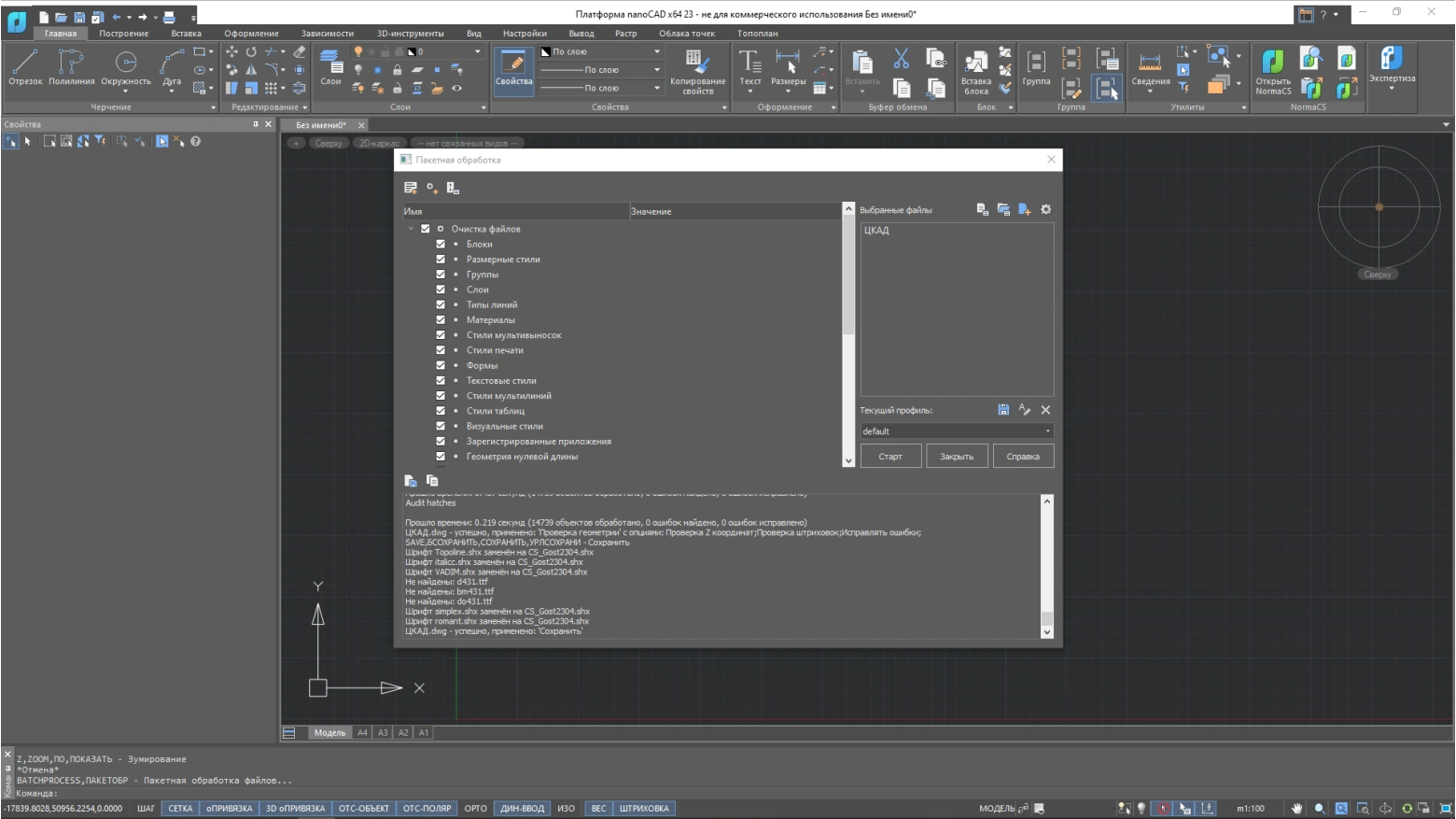

Утилита пакетной очистки и первичного исправления проблемных файлов. Позволяет исправить ошибки сразу в нескольких указанных пользователем чертежах и очистить эти чертежи от лишних данных.

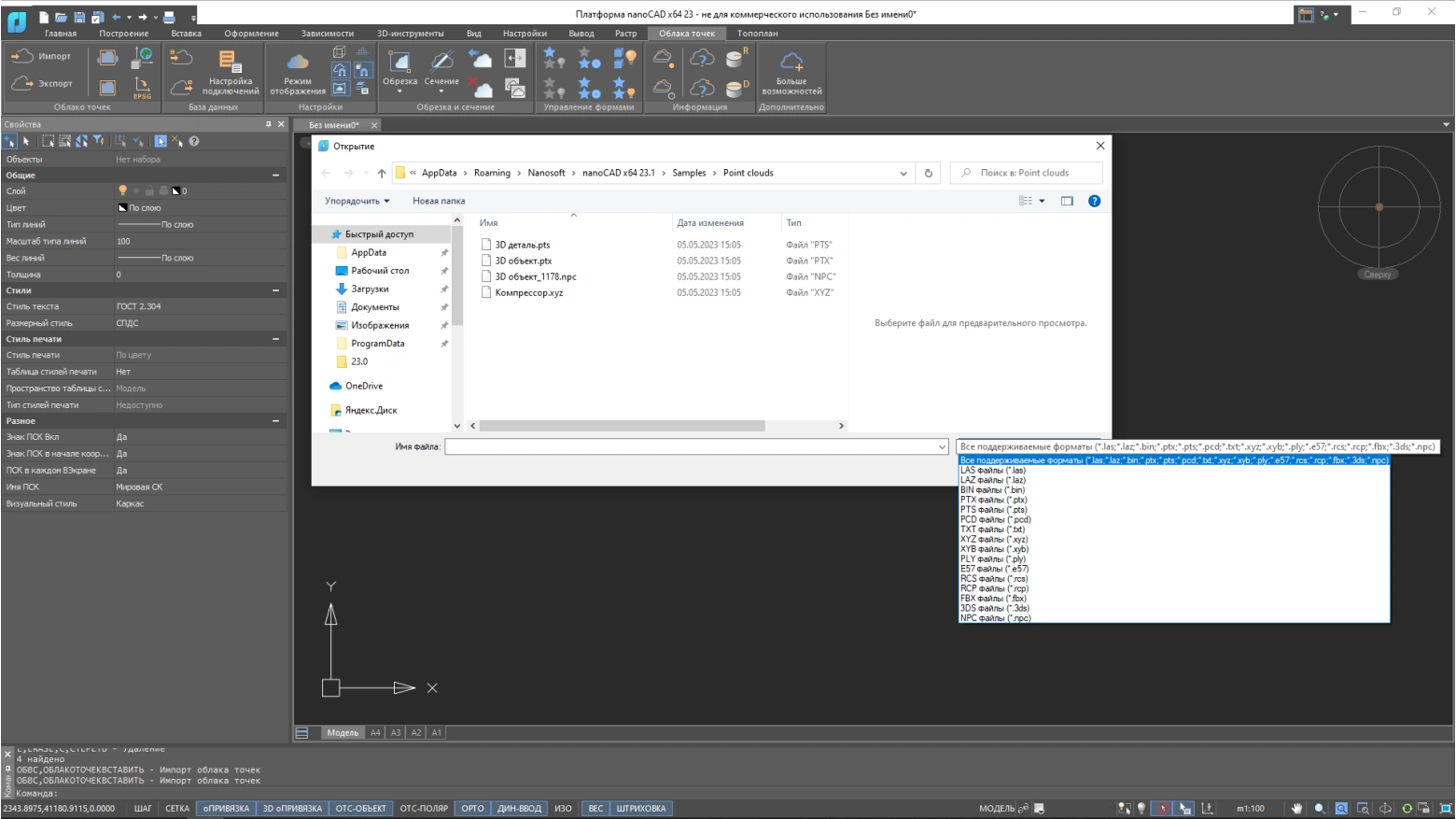

Позволяет загружать в *.dwg-среду облака точек различных форматов (LAS, BIN, PTS, XYZ, PLY, E57, RCS) и использовать их в качестве подложек. К точкам облака можно привязываться.

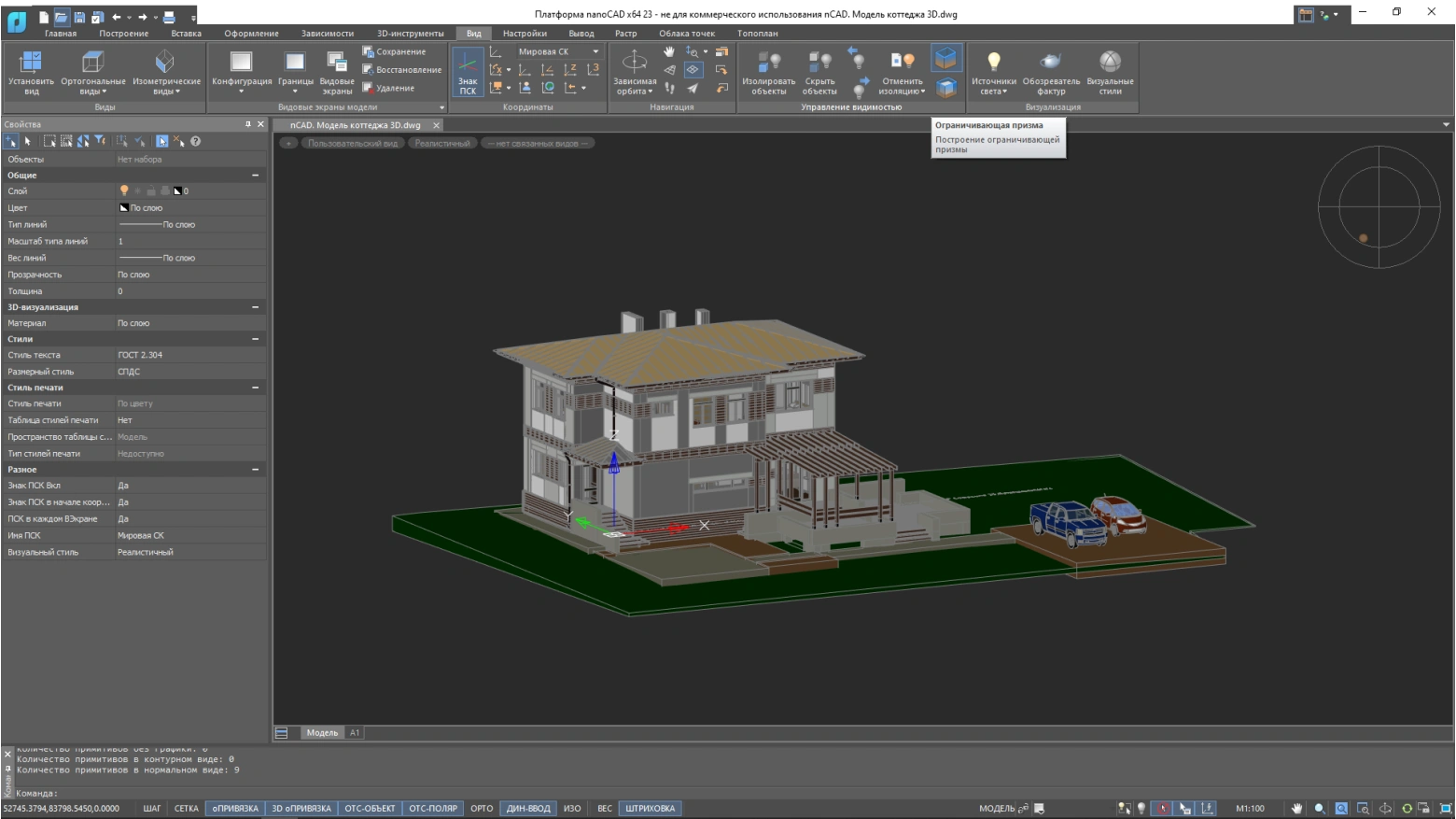

Область отображения в трехмерной среде, вся графика за пределами которой отображаться не будет. Удобно использовать в случаях, когда проектируются детали насыщенных 3D-моделей.

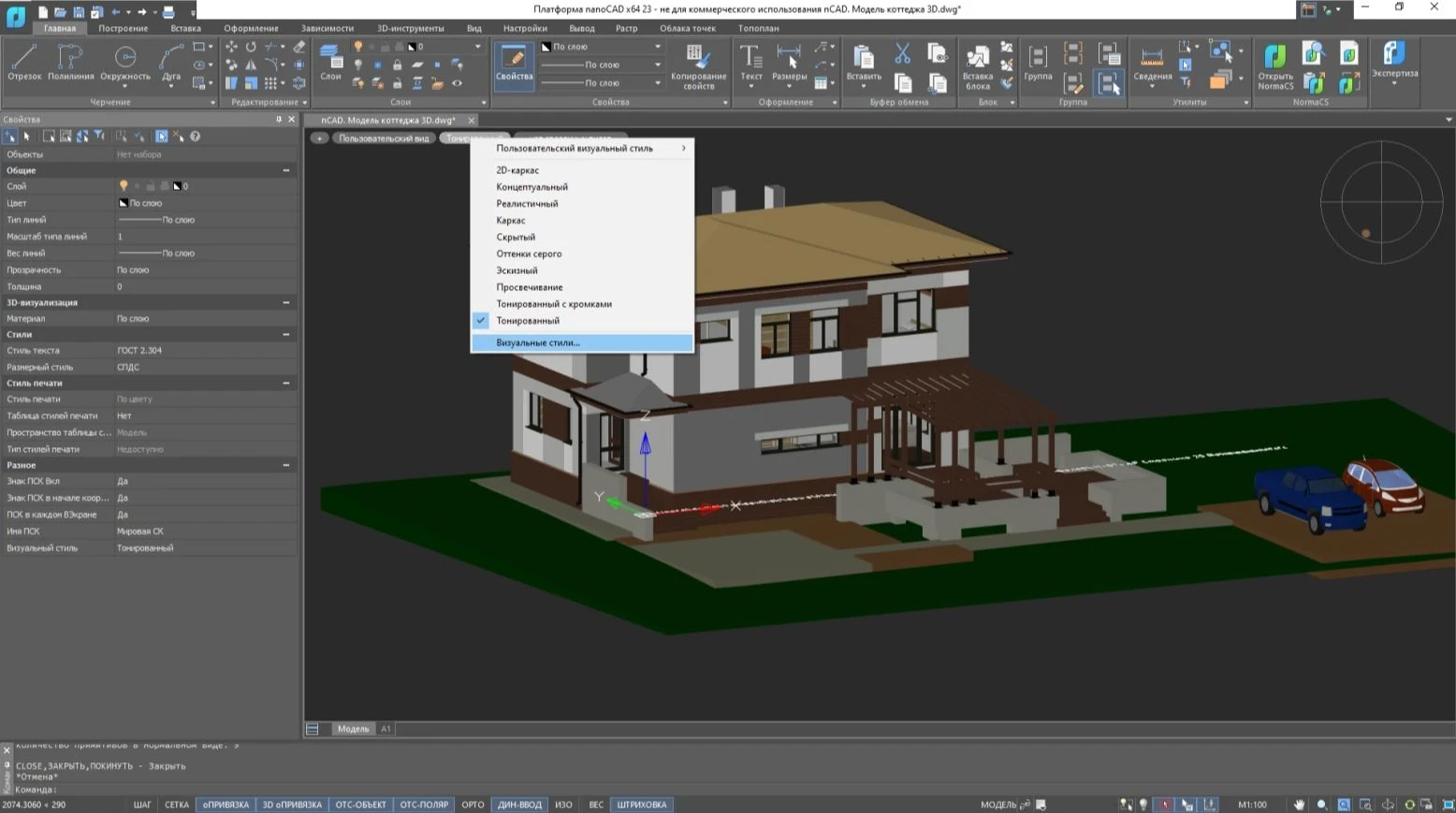

С новой панелью визуальных стилей теперь можно производить самые тонкие настройки представления трехмерных объектов в пространстве.

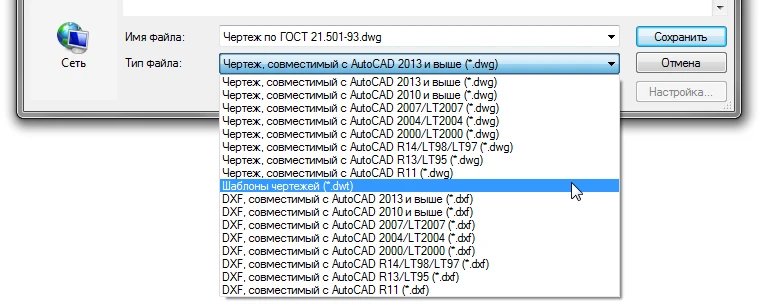

nanoCAD напрямую поддерживает формат *.dwg, что позволяет свободно использовать наработанную документацию и обмениваться данными с коллегами, смежниками и подрядчиками.
Платформа nanoCAD напрямую работает с *.dwg - самым распространенным форматом файлов технической документации. Широкий диапазон поддерживаемых версий (от DWG R11 до DWG2017) позволяет без конвертаций и потери информации использовать чертежи как в nanoCAD, так и в любых других САПР, поддерживающих *.dwg-формат, объединяя решения между собой в единое проектное решение организации и повышая надежность технологического процесса в целом.
nanoCAD обеспечивает одну из самых глубоких поддержек формата *.dwg на российском рынке, не только позволяя хранить и читать данные, но и поддерживая технологии, окружающие этот формат. nanoCAD предоставляет возможность работать в пространстве модели и пространстве листа, использовать настраиваемые под листы видовые экраны (Viewports), внешние ссылки (XREF), библиотеки блоков и типовых настроек инструментов, имеет встроенные средства автоматического сохранения и восстановления чертежей, создания резервных копий файлов и многое другое. nanoCAD предлагает как классические, так и уникальные сервисные утилиты, которые поддерживают целостность данных внутри формата *.dwg. Например, в nanoCAD (да и практически во всех САПР подобного типа) вы найдете утилиты Аудит (AUDIT) - для проверки целостности данных *.dwg-документа, Восстановить (RECOVER) - для восстановления базы данных поврежденного файла, Очистить (PURGE) - для удаления из документа неиспользуемых слоев, типов линий, блоков и других настроек программы.
Наряду с этими инструментами компания Нанософт включила в среду nanoCAD уникальные утилиты, предоставляющие пользователям техническую поддержку при работе с форматом *.dwg. Например:
Все это позволяет пользователям nanoCAD быть уверенными, что даже в самых сложных ситуациях их важная информация не будет потеряна или искажена.
Два дополнительных модуля позволяют осуществлять классическое 3D-моделирование с твердотельными (solid) объектами и накладывать 2D-зависимости, создавая параметрические чертежи и модели

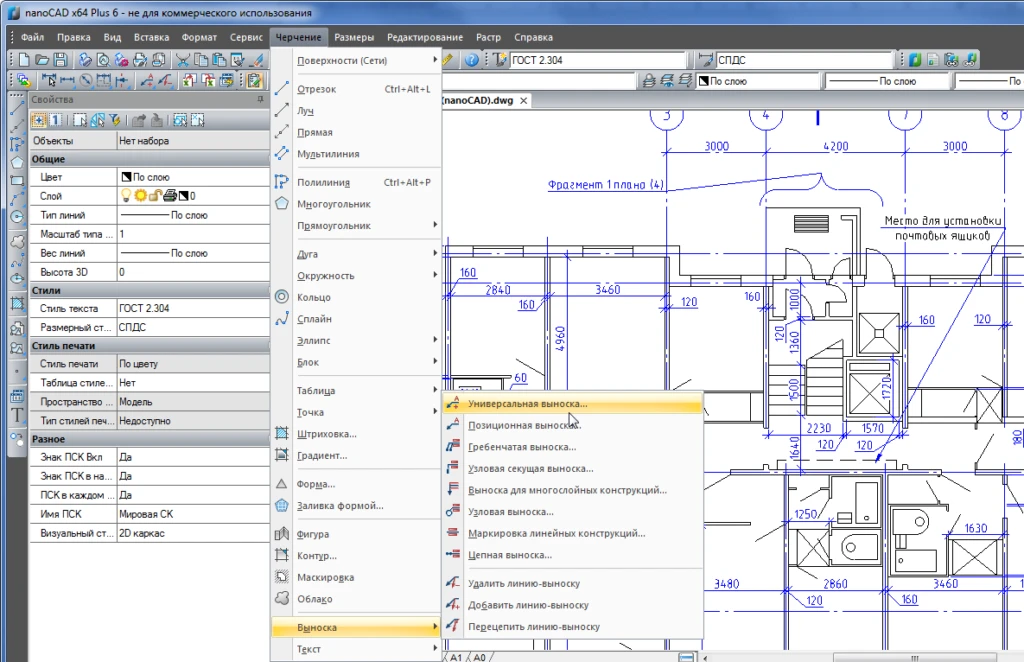

nanoCAD содержит все необходимые инструменты базового проектирования и позволяет:
В программе реализованы текстовые и размерные стили для работы с чертежными шрифтами по ГОСТ 2.304-81 (SHX и TTF), а размеры работают как по СПДС (засечки), так и по ЕСКД (стрелки) стандартам. Пользователи могут работать с различными видами выносок на все случаи жизни: цепными, позиционными, гребенчатыми, узловыми и узловыми секущими, для многослойных конструкций, маркировки линейных конструкций и обычными универсальными выносками. В nanoCAD включены типы линий по ГОСТ 2.303, метрические масштабы, соответствующие ГОСТ 2.302-68, для видовых экранов и вывода областей печати, содержится база шаблонов основных таблиц, используемых отечественными проектировщиками: ведомостей, экспликаций, обычных и групповых спецификаций.

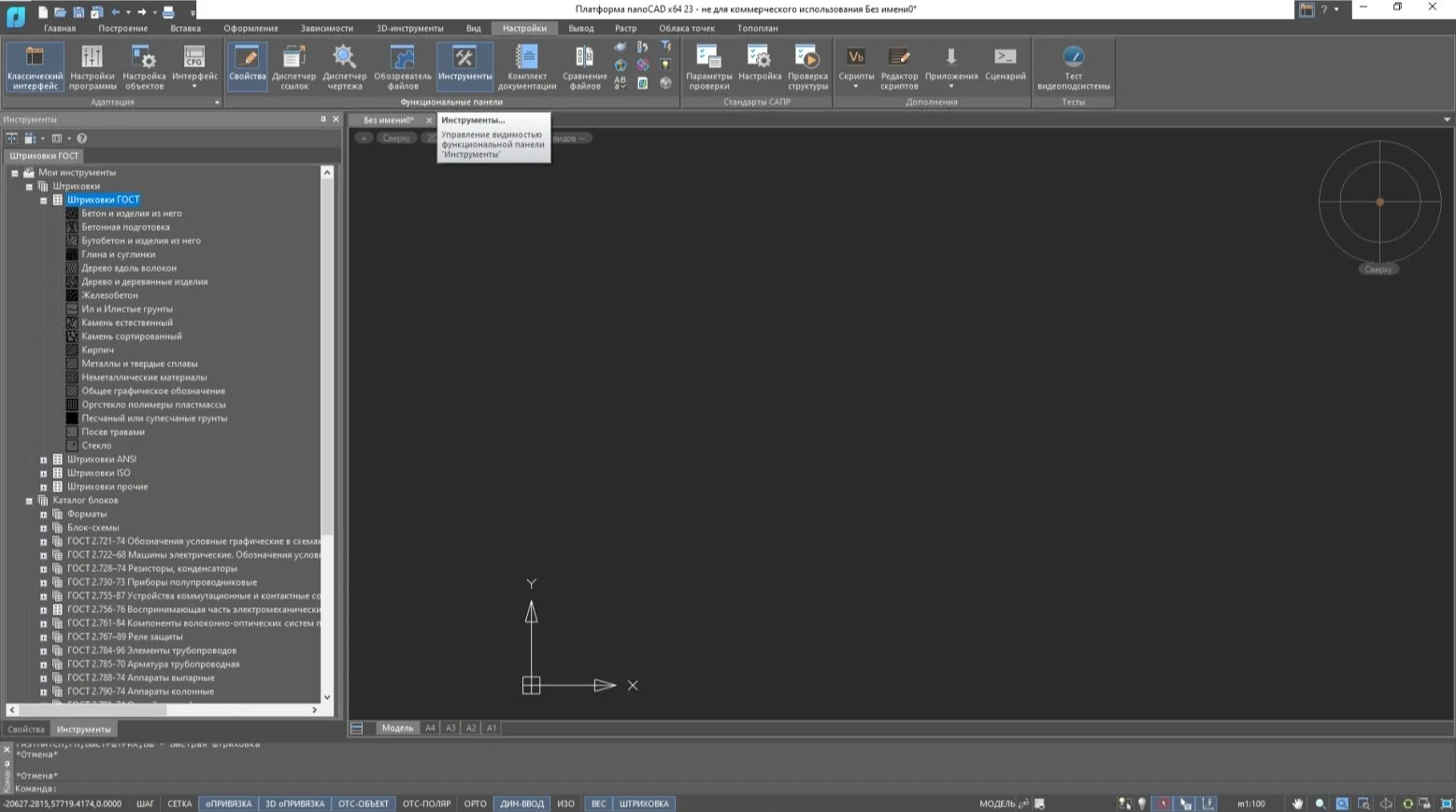

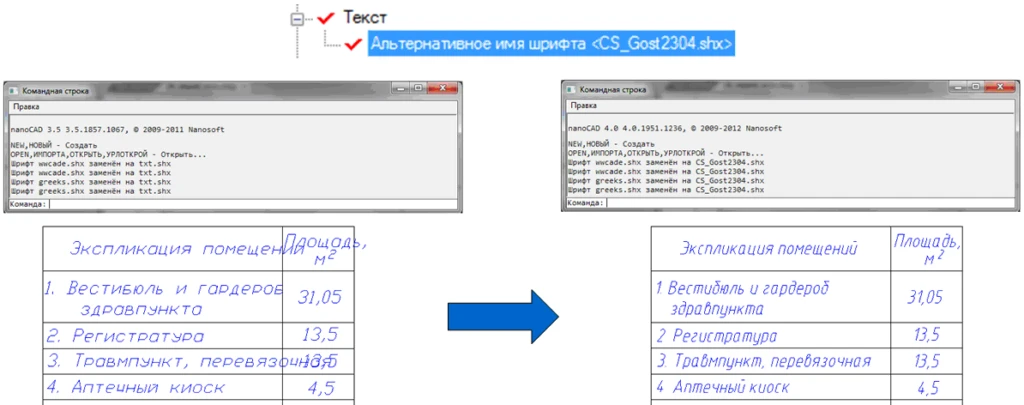

В новейшие версии включена база штриховок по ГОСТ, а файл шрифта txt.shx, ранее использовавшийся как альтернатива отсутствующим шрифтам, заменен на шрифт CS_Gost2304.shx. Все это позволяет без дополнительных настроек и доработки применять nanoCAD для формирования рабочей документации по отечественным стандартам.
Разработчики nanoCAD уделяют особое внимание развитию функций, упрощающих формирование рабочей документации по отечественным стандартам

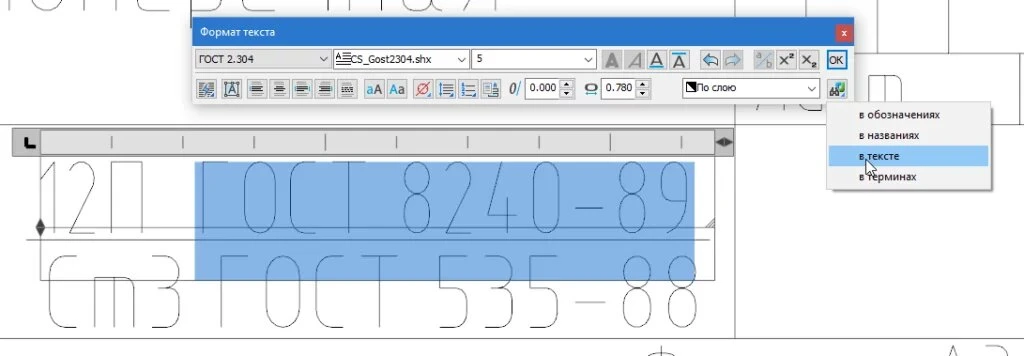

Даже классическая функция проверки орфографии была адаптирована под российские условия: обратите внимание, что при проверке орфографии nanoCAD учитывает сокращения, определяемые ГОСТ 2.316-2008, ГОСТ Р 21.1101-2013, РД 31.30.01.01-89 и другими стандартами.
nanoCAD строго соответствует требованиям российских стандартов, касающимся оформления рабочей документации. Это подтверждено Сертификатом соответствия № РОСС RU.СП15.Н00781.
Разработка nanoCAD – это не слепое копирование западных технологий, а развитие собственного взгляда на инструменты САПР, призванные повысить эффективность российских проектных групп. Именно поэтому nanoCAD обладает рядом уникальных возможностей.
Так, в классических САПР растровые подложки являются фоновым изображением, недоступным для редактирования. Но только не в nanoCAD! Монохромные растровые чертежи в nanoCAD - это полноценная документация, которую можно не только сколоть, но и редактировать, изменять, дорабатывать. Функция Вставить как растр позволяет через буфер обмена моментально добавлять в среду nanoCAD растровые изображения из любого внешнего источника - сети Интернет, растрового редактора, системы документооборота или из базы типовой документации нормативно-справочной системы NormaCS.

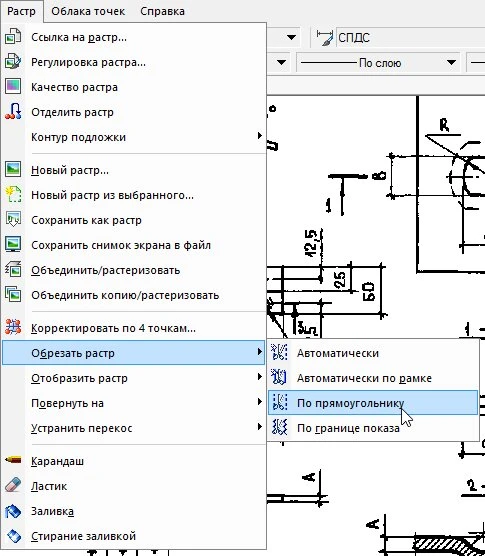

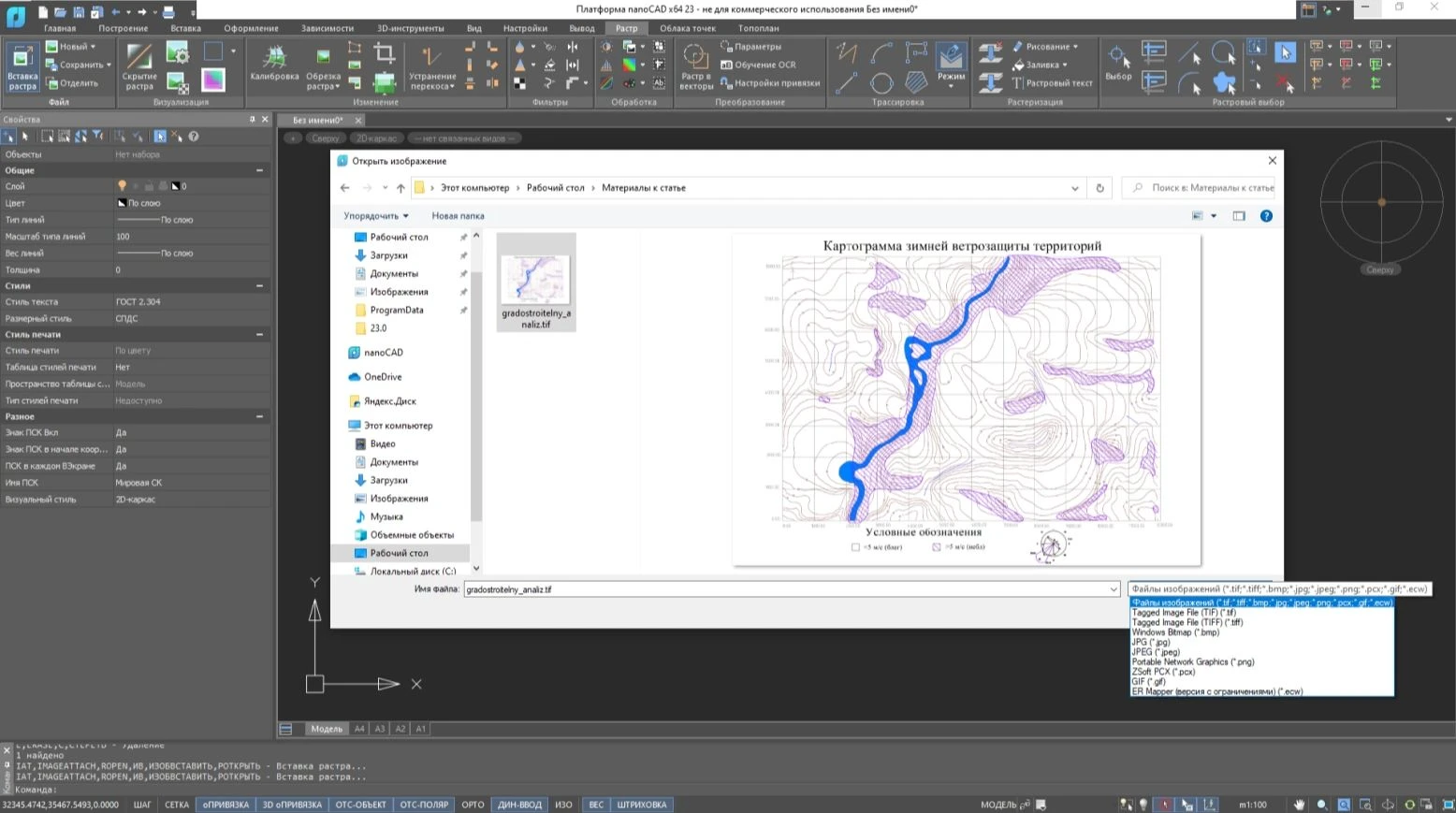

Реализован уникальный функционал для работы с монохромными и цветными растровыми изображениями, за который отвечает специализированный пункт меню - Растр. Это меню содержит базовые инструменты редактирования (Ластик, Карандаш, Заливка) и изменения растрового изображения (Устранение перекоса, Поворот изображения, Коррекция по четырем точкам).
Уникальные функции nanoCAD для работы с растровыми изображениями позволяют создавать гибридные растрово-векторные чертежи, не прибегая к использованию дополнительных редакторов
Часть команд применяется к цветным изображениям и изображениям с оттенками серого, а часть работает только с монохромными чертежами - например, механизм растровой привязки. Выберите любую векторную команду (Отрезок, Полилиния, Размер) и наведите курсор на растровое изображение. Вы удивитесь - nanoCAD «поймает» все выставленные привязки (Конечная точка, Ближайшая, Центр или Квадрант окружности).
А значит вы сможете не просто использовать растровый чертеж как подложку, но и быстро привести документацию к актуальному состоянию, привязываясь к уже существующим объектам на чертеже, удаляя лишнее и добавляя новые объекты. Затем оформленный гибридный документ можно вывести на печать в различных форматах (напрямую на принтер/плоттер), сохранить в формате PLT, экспортировать в универсальный PDF-формат без использования дополнительных утилит либо растрировать чертеж и перевести его в нередактируемый *.dwg-файл.
nanoCAD позволяет импортировать IFC-данные, что обеспечивает возможность собирать сводные BIM-модели в *.dwg-среде продукта
nanoCAD, следуя принципу полного хранения исходных и транзитных данных, сохраняет без изменения в *.dwg-файле информацию о прокси-объектах, созданных в других САПР. Эта возможность позволяет использовать nanoCAD совместно с САПР других производителей, не сталкиваясь при этом с какими бы то ни было ограничениями по структуре данных чертежей. Например, если в исходном файле были объекты типа «Стена», «Окно», то в nanoCAD можно образмерить их, а затем загрузить результат в архитектурную САПР. Таким образом, nanoCAD можно объединять в технологическую цепочку с различными САПР, обеспечивая значительную экономию средств.
nanoCAD поддерживает объемное отображение 3D-объектов (полигональные и триангулярные поверхности, границы твердых тел). А с помощью дополнительного модуля «3D-моделирование» пользователи могут создать и отредактировать 3D-объекты, получая произвольные трехмерные модели. Оформлять чертежи, содержащие 3D-объекты, можно даже без загрузки дополнительных приложений.
Новая версия nanoCAD позволяет, используя формат IFC, импортировать файлы в трехмерную среду *.dwg-документа. Далее пользователь может выделять BIM-объекты и читать их свойства, скрывать, удалять, масштабировать, объединять такие объекты, привязываться к ним. Даже составлять отчеты по моделям, которые были созданы в интеллектуальных BIM-системах. Добавьте к этому обновленные инструменты трехмерной навигации как в параллельной, так и перспективной проекции, функции адаптивного зума, поворота камеры и головы наблюдателя, ускоренную работу в насыщенных трехмерных моделях - и вы получите универсальный IFC-вьювер, реализованный в *.dwg-среде и позволяющий собирать сводные BIM-модели. Поистине мы расширяем границы возможностей стандартных инструментов!
Платформа nanoCAD предоставляет пользователям уникальные возможности интеграции с библиотекой норм и стандартов NormaCS – лучшей системой хранения, поиска и отображения текстов и реквизитов нормативных документов, а также стандартов, применяемых на территории Российской Федерации и регламентирующих деятельность предприятий различных отраслей промышленности. Сейчас можно не только связать любой графический объект с любым нормативным документом из NormaCS, но и моментально осуществить поиск по ключевым словам из текстовых вхождений.
Начиная с версии nanoCAD 6 появилась функция - НОРМААУДИТ, задача которой очень проста: найти в *.dwg-чертеже все ссылки на нормативно-технические документы, каждую из этих ссылок проверить на актуальность и предоставить пользователю удобный инструмент обновления таких чертежей. Подобных инструментов быстрой актуализации чертежа вы не найдете ни в одной другой САПР!
На уровне команд меню nanoCAD интегрирован с коробочным продуктом Fidesys и облачным сервисом. Чтобы передать на расчет модель, созданную в nanoCAD, достаточно выбрать соответствующий пункт - модель будет экспортирована автоматически (это происходит и в случае, когда комплекс Fidesys установлен на рабочем месте проектировщика, и при использовании облачного сервиса). Таким образом, пользователь получает связку CAD/CAE прямо «из коробки».
nanoCAD имеет привычный для САПР программный интерфейс (API), позволяющий разрабатывать собственные приложения и дополнительные модули автоматизации. Внутренняя структура данных и высокое качество базовой платформы обеспечивают возможность вести разработку приложений любой сложности.
Для быстрого написания утилит и небольших приложений можно использовать сценарии (скрипты) на базе ActiveX Automation (JS, VBS и др.). А начиная с версии nanoCAD 4 появилась возможность применять приложения, написанные на LISP и DCL. Более сложные и многофункциональные приложения, как правило, разрабатываются на .NET или C++.
Члены клюба разработчиков nanoCAD получают доступ к следующим видам API:

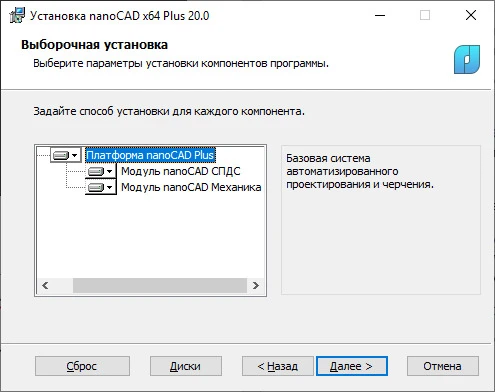

В состав дистрибутива nanoCAD 20 вошел в виде отдельных модулей специализированный функционал продуктов nanoCAD СПДС и nanoCAD Механика, предоставляя пользователям строительную и машиностроительную конфигурации универсальной платформы. А значит любые вертикальные приложения, базируясь на nanoCAD 20, будут еще более «заточенными» под оформление документации по российским государственным стандартам.
Список модулей nanoCAD пополнился специальным решением, ориентированным на крупных заказчиков. Модуль Корпоративное управление позволяет САПР-менеджерам организаций централизованно настраивать и управлять по сети корпоративными настройками (СТП предприятия) на рабочих местах проектировщиков (используемые DWT-шаблоны, DWS-стандарты, SHX-шрифты, настройки инструментов по умолчанию, инструментальные палитры и т.д.).
Функционал сравнения файлов позволяет находить различия между содержимым пространства модели двух чертежей: определять объекты, которые были изменены, добавлены или удалены. Инструмент создает новый *.dwg-файл, в котором отображает сходные и различные объекты сравниваемых файлов, окрашивая их в разные цвета.

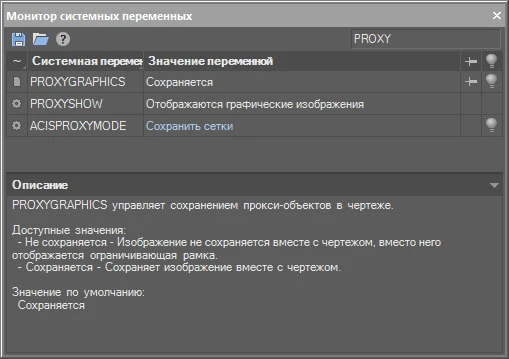

Панель системных переменных nanoCAD позволит вам контролировать и отслеживать все изменения скрытых параметров *.dwg-документов, которые отвечают за поведение команд и настроек интерфейса. А значит в рамках организации пользователи будут работать с более качественными документами, затрачивая меньше сил на борьбу с ошибками и непонятным поведением САПР. А САПР-менеджеры смогут сохранять список системных переменных с их значениями в отдельный файл таблиц *.csv, включая эти настройки в корпоративный стандарт.
В 20-й версии мы продолжили развивать удобный функционал взаимодействия с пользователем. Теперь командная строка также стала динамической: просто начните вводить команду - и ввод начнется рядом с курсором, а после вызова команды возле курсора станут появляться динамические подсказки и опции команды. Это добавляет интерактивности взаимодействию с пользователями, упрощает работу начинающим и выводит удобство работы на новый уровень.
Наконец-то после сохранения документа остается возможность отмены выполненных действий! Более того, списки команды Отмена/Повтор (Undo/Redo) стали интерактивными – просто водите курсором по соответствующему списку и наблюдайте результаты отмены в поле чертежа. В рабочем пространстве будет отображаться предварительный вид сцены, которая получится после отмены действий вплоть до указанной команды.
Появилась возможность включать в список отмены/восстановления следующие действия:
Последовательно осуществленные операции 3D- и 2D-навигации можно объединить в одно действие для отмены.
Для тех пользователей, кто привык работать «как раньше», мы сделали в окне настроек программы специальную опцию, с помощью которой можно управлять настройками отмены команд навигации.

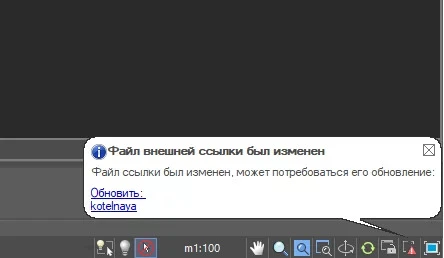

В nanoCAD появилась система оповещения об изменении внешних ссылок. Теперь при совместной работе с другими участниками проекта вы будете мгновенно получать уведомления об изменениях во всех файлах, которые используются в вашем чертеже как подложки или внешние ссылки (*.dwg, *.pdf, *.dwf и другие форматы).
При редактировании 2D- и 3D-объектов nanoCAD их делают полупрозрачными для лучшего позиционирования в пространстве. Эта опция регулируется системной переменной EDITTRANSPARENCY.

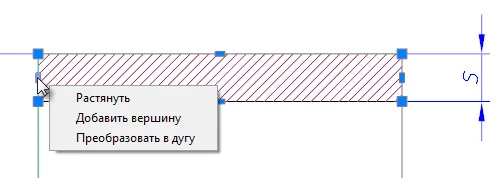

Если раньше перебор параметров многофункциональных «ручек» был возможен только последовательным нажатием клавиши Ctrl, то теперь эти параметры появляются еще и во всплывающем меню при наведении курсора на «ручку» объекта. Это привычнее, удобнее и интуитивно понятнее для начинающих пользователей.

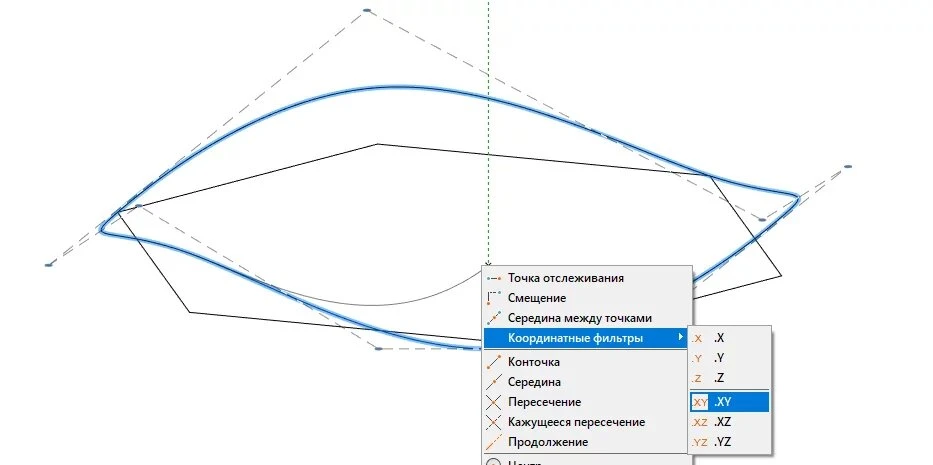

Повышайте точность работы с документами: координатные фильтры позволяют ввести координаты точки по частям, задавая координаты сначала по одной оси, а затем по другой. Использование координатных фильтров удобно, когда значение по одной оси определяется одной характерной точкой объекта, а по другой оси - другой точкой. Например, при 3D-построениях.
Специальная команда MCLIP, предназначенная для работы в 3D-пространстве, позволяет ограничить видимость объектов специальной ограничивающей призмой. Изменять ее габариты можно с помощью функциональных «ручек». Новая возможность особенно удобна в случаях, когда требуется редактирование внутри сложных 3D-сцен.
Динамическая ПСК позволяет легко создавать объекты на гранях трехмерных тел. Когда курсор мыши попадает на плоскую грань 3D-тела, nanoCAD на время выравнивает плоскость XY ПСК относительно данной плоской грани. Это позволяет осуществлять привязку и построение на плоскостях без создания дополнительных ПСК, тем самым повышая удобство и скорость работы пользователей в 3D.
В работе с функционалом 3D-моделирования на базе ядра C3D появились 3D-зависимости, с помощью которых можно связывать трехмерные объекты в рамках одного файла, тем самым обеспечивая возможность создания сложных 3D-сборок. Никогда еще dwg-среда не была такой многофункциональной в части трехмерного моделирования.
Реализация этой технологии обеспечила возможность вести конструкторский состав изделия на основе истории 3D-построений и классифицировать 3D-объекты как детали и сборочные единицы. Это позволяет создавать сложные сборки внутри dwg-формата.
В новой версии добавлена настройка для машиностроительного проектирования, позволяющая включать в 3D-пространстве режим навигации «Свободная орбита», который снимает ограничение вращения модели относительно оси Z.
Разработчики специализированных приложений оценят в новой версии встроенный редактор командных файлов. Он позволяет создавать, редактировать и запускать командные файлы различных форматов: ActiveX (.JS, .VBS), LISP (.LSP), DCL, SCR. Для LISP-сценариев реализован механизм запуска на выполнение не всего кода, а только выбранной его части. Ускоряйте свою работу с помощью скриптовой автоматизации!
В nanoCAD 20 появилась возможность назначения иконок в форматах ICO и BMP для кнопок пользовательских и виртуальных команд. Это оценят как разработчики, так и опытные пользователи, которые применяют в своей работе скрипты или приложения, привязывая их к кнопкам в интерфейсе nanoCAD.
Обновление виртуальных команд.
Теперь LISP-выражение можно сразу прописывать при создании виртуальной команды, без необходимости создания и загрузки отдельного файла.
Большинство пользователей САПР для оформления графической документации используют SHX-шрифты. При печати в PDF документов с SHX-шрифтами nanoCAD создает внутри PDF-файла примечания, по которым можно осуществлять поиск. Это функция позволит пользователям формировать электронную документацию, которая соответствует требованиям экспертиз.
Для поиска текста следует активировать функцию Включить комментарии программ просмотра PDF. Активация производится в настройках поиска.
nanoCAD 20 стал более живым и отзывчивым. Теперь запуск программы осуществляется через интерактивное окно, с которым вы можете взаимодействовать. Здесь вы найдете шаблоны, с которыми вы работали, и ранее открывавшиеся файлы, а также сможете пройти мультимедийный курс обучения программным продуктам.
Оптимизировано отображение текста TrueType-шрифтами, особенно при его малых размерах.
В группу Масштабирование ленты и в меню Вид классического интерфейса добавлены команды управления отображением аннотативных объектов, созданных в сторонних САПР-программах.
Окно О программе полностью переработано. Это окно стало более информативным, содержит несколько закладок и отображает информацию о модулях, входящих в платформу.
С полным списком нововведений можно ознакомиться в документе Что нового, который находится в составе дистрибутива nanoCAD.
Одно из основных новшеств версии 10.1 – модульная система лицензирования. Технология отработана на модулях «3D моделирование», предназначенном для создания трехмерных твердотельных объектов сложных форм, и «2D параметризация», который позволяет увязать 2D-данные зависимостями и получить интеллектуальный чертеж, управляемый параметрами.
Версия 10.1 получила новый модуль «Облака точек», который добавляет в платформу nanoCAD возможность работать с данными трехмерного лазерного сканирования (LIDAR): импортировать в существующие модели облака точек, визуализировать их, сшивать, фильтровать, сегментировать, классифицировать, анализировать, делать сечения и даже векторизовать. Уникальные преимущества этого модуля заключаются в том, что вся работа со сверхбольшими облаками точек (до 2,5 млрд точек) осуществляется непосредственно в DWG-среде при удобном для пользователя взаимодействии как с 2D-данными, так и трехмерными информационными моделями.
Главным же достоинством обновленной модульной системы стала возможность работы с модулями не только в рамках платформы nanoCAD, но и в любых вертикальных приложениях, где будет реализована поддержка nanoCAD версий 10.1 и выше. А это значит, что «Облака точек» вскоре появятся и в программах линейки nanoCAD (Геоника, Инженерный BIM, СПДС, Механика, Конструкции), и в программном комплексе Model Studio CS – работать с уникальным модулем, предложенным компанией «Нанософт», смогут пользователи любого из этих решений.
Обновленный PDF-драйвер сохраняет в электронную PDF-документацию дополнительный слой векторных текстовых объектов, что позволяет проводить текстовый поиск, осуществлять автоматизированные проверки и включать такую документацию в электронный документооборот, упрощая процесс взаимодействия со сторонними организациями (например, со службами экспертизы или с заказчиками).
Главным же достоинством обновленной модульной системы стала возможность работы с модулями не только в рамках платформы nanoCAD, но и в любых вертикальных приложениях, где будет реализована поддержка nanoCAD версий 10.1 и выше. А это значит, что «Облака точек» вскоре появятся и в программах линейки nanoCAD (Геоника, Инженерный BIM, СПДС, Механика, Конструкции), и в программном комплексе Model Studio CS – работать с уникальным модулем, предложенным компанией «Нанософт», смогут пользователи любого из этих решений.
Работа с большими, насыщенными документами требует от проектировщика внимания и высокой концентрации. Очень важно, чтобы САПР моментально реагировала на запросы пользователя, не отвлекая его от основных задач. В nanoCAD мы оптимизировали алгоритмы работы с панелью «Свойства» и в десятки раз ускорили процедуры сбора, структурирования и вывода на панель свойств выбранных объектов, что особенно заметно в случае насыщенных документов. Как результат, работа стала комфортнее и удобнее.
Простой и интуитивно понятный интерфейс, который позволяет быстро освоить программу даже начинающим пользователям.
Интеллектуальные инструменты оформления чертежей настроены по российским стандартам и готовы к применению прямо «из коробки».
Сохранение существующих настроек проектов (шаблоны, блоки, шрифты, формы и другие элементы) для последующего использования в Платформе nanoCAD.
Поддержка скриптов на основе автоматизации ActiveX (JS, VBS и т.д.), а также для LISP с языком управления диалогами DCL.
Панель обозреватель материалов, переименована в Обозреватель фактур. Теперь в стандартной поставке Платформы nanoCAD присутствуют набор готовых растровых текстур, которые можно применять к граням объектов. Там же существует возможность добавлять пользовательские библиотеки фактур.
Добавлена команда ОПРИЗМАВЫБ (MCLIPBYSELECTION), которая выстраивает ограничивающую призму вокруг выбранных объектов по размеру их общего габаритного прямоугольника. Для редактирования или удаления призмы, выстроенной командой MCLIPBYSELECTION, следует ввести команду MCLIP.
Теперь указание новой плоскости ПСК можно производить во время любого очередного запроса координат. Для этого, указывая вершину щелчком мыши, нужно удерживать нажатым сочетание клавиш CTRL + ~ (тильда).
PostgreSQL обновлена до версии 12.12. В более ранних версиях, по информации ФСТЭК России, выявлены критические уязвимости (идентификатор в базе уязвимостей – BDU:2022-04971.
Добавлена возможность выбирать отдельные сегменты полилинии с помощью комбинации Ctrl + щелчок мыши. Выбранные сегменты можно удалять, при этом оставшиеся части будут отдельными полилиниями.
Реализована системная переменная TEXTEDITMODE, которая отвечает за возможность редактирования нескольких многострочных текстовых объектов подряд.
(UCS) добавлена опция Грань. При выборе этой опции плоскость ПСК совмещается с выбранной гранью трехмерного твердотельного объекта.
Добавлена курсорная иконка предварительного просмотра новой ПСК при вызове команды ПСК (UCS).
3D-привязка Узел находит определяющие точки на сплайне, построенном по определяющим точкам. 3D-привязка Вершина находит управляющие вершины на сплайне, построенном по управляющим вершинам
В диалог настройки встроенных PDF-принтеров добавлена опция Отключить информацию о слоях. Использование этой опции может оптимизировать работу с PDF-файлами.
В интерфейс добавлена кнопка Выбор группы (команда PGROUP). Кнопка расположена на вкладке Главная → Группа ленточного интерфейса и на панели Группа классического интерфейса.
На панели редактирования многострочного текста добавлена кнопка Трекинг, позволяющая задавать межзнаковый интервал.
В диалоге импорта PDF добавлена опция Проверка дубликатов объектов, отключение которой может ускорить импорт файла.
В Диспетчер чертежа добавлено отображение статусов слоев: текущий, слой внешней ссылки, включен/отключен, разморожен/заморожен.
В строку состояния добавлена кнопка, отвечающая за показ диалога выбора накладывающихся объектов.
Команда «FIND» теперь не только находит совпадения в мультивыносках, но и заменяет совпадающий текст на нужный.
Команда - PRESSPULL при поиске грани/контура для выдавливания/вдавливания теперь учитывает дополнительную геометрию, нарисованную на грани.
В Диспетчер чертежа добавлена функция быстрого создания групп из выделенных объектов, которые затем удобно выделять, переименовывать или редактировать. Повышайте производительность, группируя участки чертежа для дальнейшей работы.
Чтобы обеспечить удобство повседневной работы, среда САПР-платформы nanoCAD постоянно развивается в соответствии с пожеланиями пользователей и с учетом общей оптимизации эргономики. Реализованы очередные изменения, связанные с совершенствованием интерфейса и повышением производительности.
Интерфейс стал удобнее и нагляднее
В новой версии добавлен очередной пакет более наглядных иконок под светлую и темную темы, диалоги и панели оптимизированы под визуальные стили «Графит» и «Светлый». Возможности кнопок, управляющих отменой и возвратом выполненных операций (UNDO/REDO), расширены выпадающим списком, который позволяет проводить групповую отмену или возврат операций. Также в закладку документа добавлены регулярно используемые утилиты, повышающие качество DWG-файлов.
В целом изменений по интерфейсу много: внимательный пользователь заметит и динамический ввод при создании прямоугольника по двум точкам, и всплывающие сообщения с гиперссылками во время работы функционала для проверки DWG-стандартов, и другие улучшения, которые делают работу с программой удобнее и производительнее.
Одно из самых заметных улучшений, связанных со скоростью работы программы, – это переключение между пространствами модели и листа: тут nanoCAD достиг трех-пятикратного ускорения. Повышена и скорость работы с насыщенными DWG-документами, содержащими множество внешних ссылок: здесь возможно ускорение на порядки. При работе с замороженными слоями, большим числом блоков и текстов программа занимает теперь меньше оперативной памяти и быстрее выполняет регенерацию документа.
Ушли в прошлое проблемы отображения разнесенных по координатам данных, которые ломали графику и курсор при масштабировании/панорамировании и требовали дополнительной ручной регенерации. Проведена работа по переносу технологии частичного сохранения файла на штатное сохранение (ранее эта технология использовалась только при автосохранении), что существенно ускорило сохранение изменений в больших документах. И, наконец, программа намного оперативнее осуществляет новую выборку среди уже выбранных объектов – это опять же особенно заметно на сложных и насыщенных объектами документах.
При работе часто возникает необходимость выложить на лист с определенным масштабом чертеж, выполненный в пространстве модели. Или выделить лист в отдельный DWG-документ, оформив его в пространстве модели. Раньше такие задачи были сопряжены с огромным объемом работ по вырезанию данных, масштабированию, переоформлению. Сейчас две команды (CHSPASE и EXPORTLAYOUT) позволяют сделать это в несколько кликов.
Команды Смена пространства (CHSPASE) и Экспорт листа (EXPORTLAYOUT) позволяют в несколько кликов перебрасывать элементы чертежа из одного пространства в другое. Операции сопровождаются автомасштабированием.
Работу с чертежом невозможно представить без работы со слоями. В nanoCAD оптимизирована скорость при работе со списком из нескольких сотен слоев, улучшено выделение набора слоев с помощью клавиш Shift и Ctrl. Также появилась удобная функция затенения объектов, расположенных на заблокированных слоях (обслуживание переменной LAYLOCKFADECTL).
В nanoCAD появился второй способ построения сплайнов – по управляющим вершинам. Новый тип «ручек» позволяет задавать направления касательных векторов. Улучшился механизм отображения обратной связи при построении, добавлена возможность оптимизации сплайнов. Все это сделало более удобной работу с криволинейными контурами сложных объектов: самолетов, ракет, кораблей и т.д.
Технология печати в nanoCAD подверглась очередной доработке. В частности, при печати в файл появилась возможность задавать количество выводимых на печать экземпляров, а окно предварительного просмотра отображает данные намного быстрее и качественнее. Кроме того, в состав программы включено четыре дополнительных виртуальных принтера для печати в PDF (обновленные библиотеки), DWF/DWFx (интернет-формат для DWG-данных, совместимый с системами просмотра и согласования Autodesk), векторный EMF-принтер и растровый принтер, позволяющий сохранить чертежи в наиболее популярных растровых форматах (TIFF, JPG, BMP, PNG и PCX), настроив разрешение растра и его цветность.
Также в новой версии nanoCAD реализован механизм вывода на печать трехмерных видов из пространства модели при задании области печати с помощью рамки.
Каталог блоков пополнился объектами по ГОСТ 21.205-2016, которые используются при обозначении элементов трубопроводных систем зданий и сооружений. Как результат в nanoCAD внесены типовые УГО по десяти стандартам - всё для ускорения работы над документацией. И мы продолжаем принимать заявки на пополнение каталогов объектами, которые вы используете в своей работе.
Для улучшения взаимодействия с другими DWG-совместимыми САПР мы реализовали два новых инструмента оформления: мультивыноска и DWG-таблицы. Настроены стили этих инструментов по умолчанию под требования российских стандартов оформления. Теперь пользователи сразу из коробки получают настроенный инструмент для проектирования.
Классические методы трехмерного твердотельного моделирования позволяют создавать модели посредством удобных «ручек», появляющихся на гранях объектов. А функции вращения, разреза, выдавливания дают возможность формировать сложные трехмерные модели нестандартного оборудования, механизмов, трехмерных визуализационных сцен и т.п. И все это в среде DWG-документа.

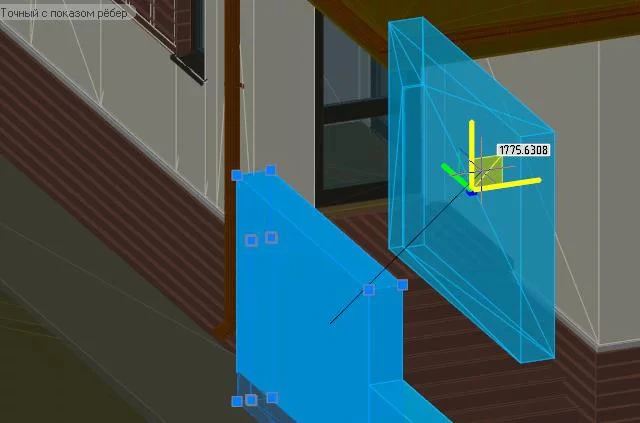

Наглядные объемные манипуляторы помогут сориентироваться при выполнении операций 3D-перемещения, 3D-поворота или 3D-масштабирования.
В nanoCAD подключен функционал подписывания пользовательских файлов (DWG, PDF, ZIP и др.) электронной цифровой подписью (ЭЦП), что позволяет встраивать платформу nanoCAD в цифровой документооборот организации или взаимодействовать с внешними структурами посредством электронных документов . Получите цифровой сертификат, подключите его к nanoCAD и подписывайте выходные документы электронной подписью, гарантирующей достоверность передаваемых вами данных.
OLE-вставки в DWG (редактирование, создание, вызов внешнего редактора с возвратом). Менеджер материалов (диалог). Команда Наклонить размер (DimOblique). Команда Угловой ординатный (DIMAORD) для простановки угловых ординатных размеров. Поддержка прямоугольных массивов блоков (Мн-блоков), созданных в сторонних программах командой МВСТАВИТЬ (MINSERT). Отображение невидимых объектов с помощью Диспетчера чертежа. Удаление прокси-объектов, не имеющих графического представления, командой УДЛПРОКСИ (RMPROXY).
Обслуживание САПР в условиях крупной организации – это объемная задача по разработке и поддержке стандартов предприятия при работе с электронными документами, выработка единых правил работы пользователей, настроек программы, правил передачи данных коллегам, определение инструментов контроля качества DWG-документов. Платформа nanoCAD методично реализует эти инструменты, нацеливаясь не только на автоматизацию проектирования в рамках одного рабочего места, но и на комплексное обслуживание сотен рабочих мест.
Использование технологии сетевого развертывания MicrosoftSystemCenterConfigurationManager позволяет осуществить полностью автоматизированную установку преднастроенного под требования организации дистрибутива nanoCAD 11 на рабочие места пользователей в локальной сети.
Помимо всего вышеперечисленного в nanoCAD реализовано множество других инструментов, помогающих проектировщикам в их повседневной работе. Новая версия - это результат десятилетней оптимизации и полировки удобнейших САПР-функций, нацеленных как на моделирование, так и на разработку/выпуск рабочей документации. Например, в новой версии вы найдете:
и многое другое.
