Project Studio CS Архитектура

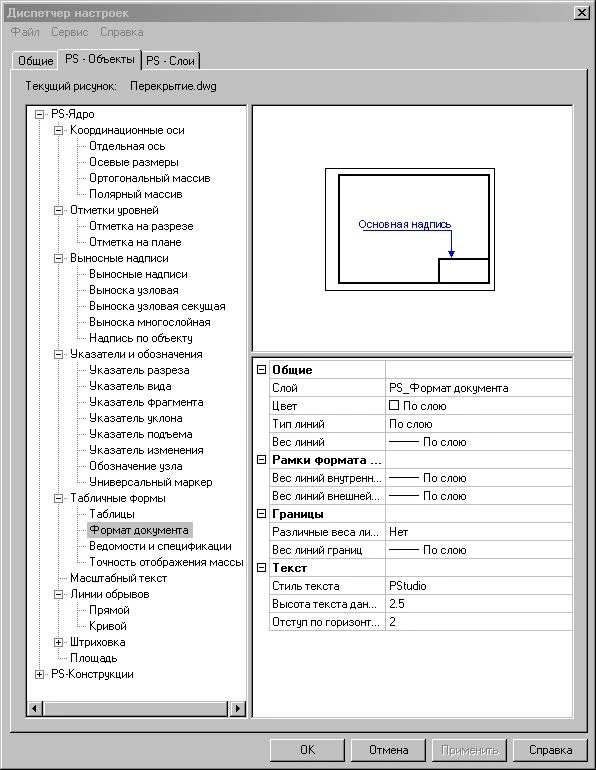

Диспетчер настроек, предназначенный для настройки параметров объектов программы и создания шаблона чертежа, обеспечивает:

• управление настройками параметров всех элементов программы (рис. 1);
• управление видимостью объектов программы на чертеже в одном этаже либо с использованием поэтажной схемы здания, сформированной средствами программы (включая в этом случае просмотр аксонометрической схемы здания);
• использование стандартных и создание пользовательских слоев с настройкой их свойств;
• сохранение настроек в файле для их последующего использования в других проектах.

Набор инструментов, предназначенных для оформления чертежей в соответствии с требованиями СПДС, а также используется для решения следующих задач:

• нанесение на чертеж разрезов, фрагментов, маркеров и флажков изменений;
• отрисовка граничных штриховок с возможностью их редактирования;
• использование в работе специальных инструментов построения;
• использование инструментов определения площади по контуру;
• сохранение шаблонов спецификаций, разработанных пользователем, — с возможностью последующего редактирования таблиц;
• экспорт данных спецификаций в программу Microsoft Office Excel;
• импорт данных спецификаций из программы Microsoft Office Excel;
• использование инструментов управления слоями чертежа;
• возможность создания элементов конструкций в виде параметрических блоков с последующим автоматическим специфицированием при их использовании в чертежах.

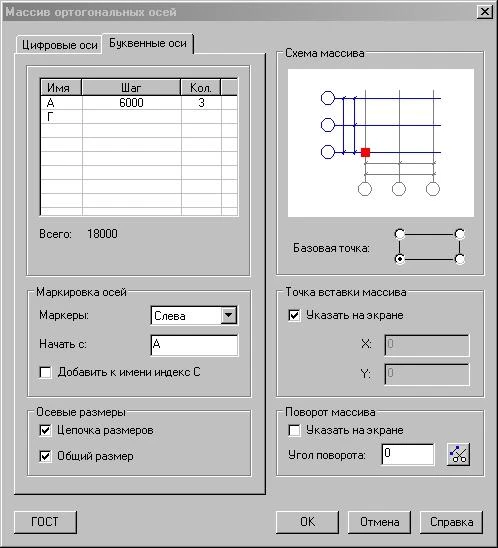

Отрисовка строительных осей на чертеже как массива или по отдельности

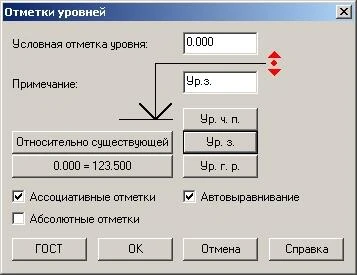

Обозначение на чертеже ассоциативных высотных отметок и отметок на планах

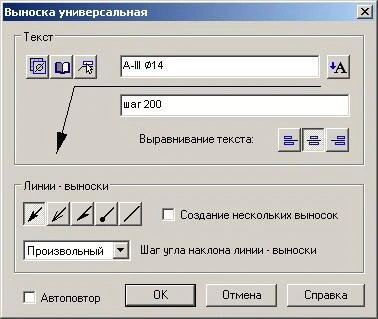

Отрисовка выносок на чертежах с использованием записной книжки и специальных символов

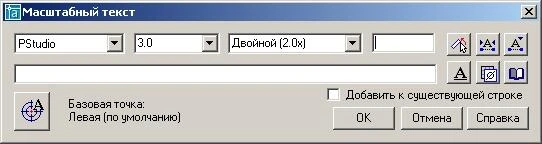

Использование в чертеже масштабного текста с применением записной книжки и спецсимволов

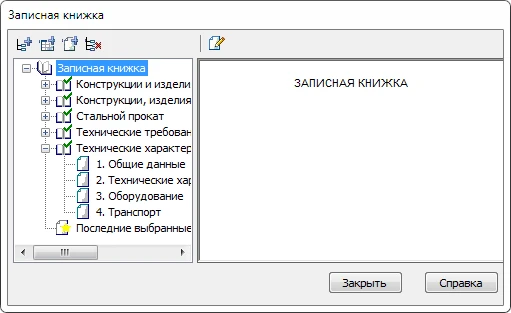

Записная книжка с возможностью пополнения пользовательских страниц и таблиц

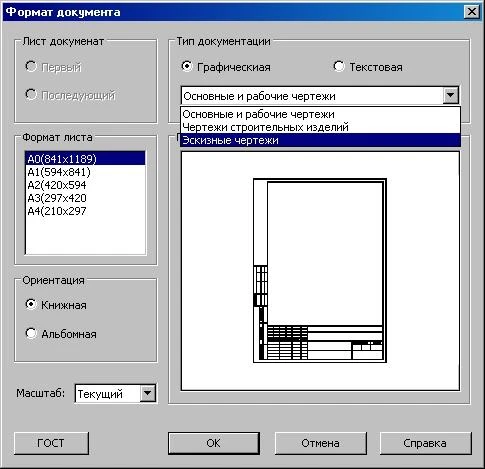

Использование в чертежах универсального инструмента формирования формата

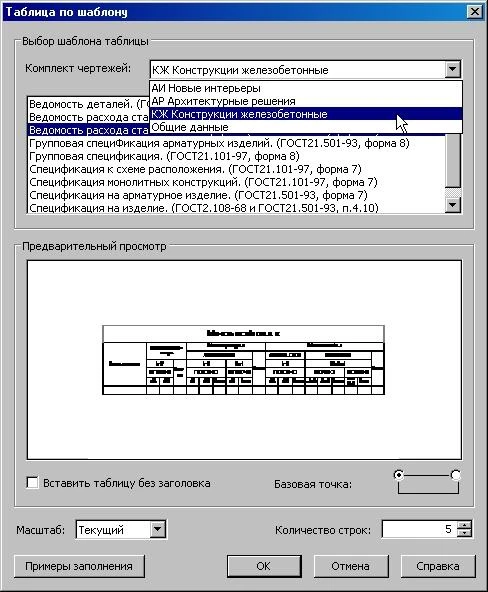

Использование шаблонов стандартных спецификаций в чертежах

• Работает в режимах двумерного и трехмерного моделирования, создает чертежи на всех стадиях проектирования, формирует законченную трехмерную модель здания с расстановкой мебели и оборудования (рис. 11);
• позволяет работать с неограниченным числом этажей, использовать существующие этажи как прототип для создания новых;
• содержит пополняемые библиотеки профилей различного назначения для создания таких элементов архитектурного облика здания, как карнизы, пилястры, колонны, полочки и пояски, наличники и обрамления, ступени, поручни, плинтусы и многое другое;
• позволяет формировать плоские и скатные кровли сложных форм, используя базовые конфигурации одно-, двух-, трех-, четырехскатных и шатровых кровель;
• содержит библиотеки 2D- и 3D-мебели (офисной, жилой, кухонной, спальной), сантехнического оборудования, растений, светильников и др. (рис. 12);

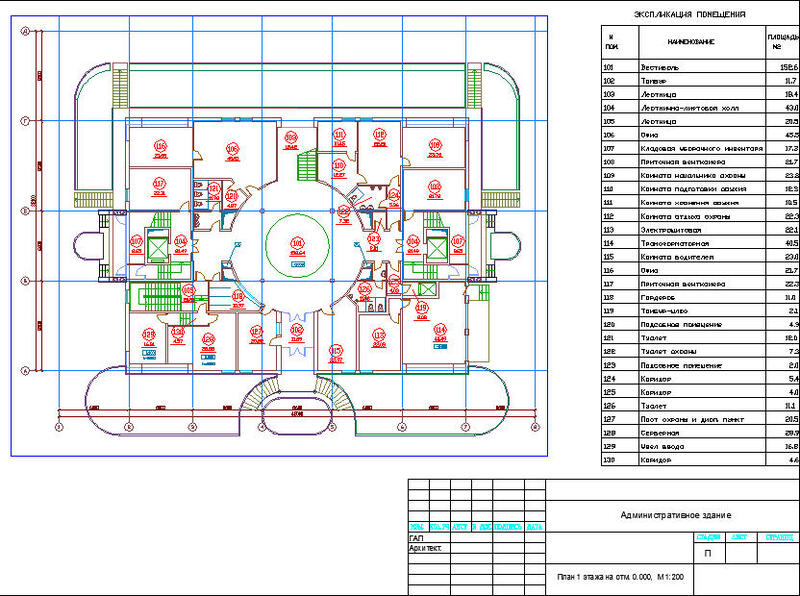

• позволяет получить изображения фасадов, разрезов, перспектив, интерьеров с любых ракурсов (рис. 13);
• маркирует помещения, содержит информацию об отделке, площадях, типах полов, наименованиях помещений, об отверстиях для инженерных коммуникаций, перемычках и других элементах чертежа.

Project Studio CS Архитектура может применяться совместно с линейкой программ серии GeoniCS для решения задач вертикальной и горизонтальной планировки, размещения зданий и сооружений на генплане, определения проектных отметок, построения красных горизонталей, получения картограмм земляных масс и т.д.
