Функционал Project Studio CS Электрика позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму.
Таким образом Project Studio CS Электрика позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.
CSoft Development
CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.
Назначение
Программный продукт Project Studio CS Электрика предназначен для автоматизированного проектирования в части силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.
Функционал программы позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом Project Studio CS Электрика позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.
Project Studio CS Электрика позволяет решить следующие задачи:
- проведение всех необходимых светотехнических расчетов;
- проведение всех необходимых электротехнических расчетов;
- расстановка оборудования и прокладка кабельных трасс;
- выбор уставок защитных аппаратов и сечений кабелей;
- кабельная раскладка по кабельным трассам;
- формирование информационной модели (BIM);
- интеграция с другими BIM-системами (Revit, Archicad, Tekla, Allplan и т.д.);
- формирование проектной документации.
Светотехнические расчеты

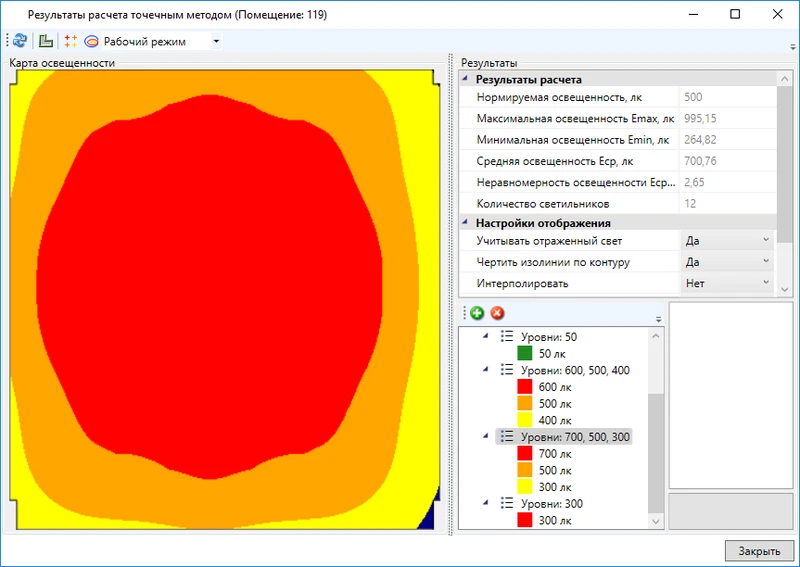

В Project Studio CS Электрика реализованы обе методики расчета освещенности: метод коэффициента использования и точечный метод. После проведения расчета методом коэффициента использования программа автоматически расставляет светильники в помещении.
Электротехнические расчеты
В Project Studio CS Электрика реализованы все необходимые электротехнические расчеты:
- расчет электрических нагрузок по методикам:
- РТМ 36.18.32.4−92,
- СП 256.1 325 800.2016,
- ТЭП;
- расчет токов одно-, двух- и трехфазного короткого замыкания по методикам:
- ГОСТ 28 249–93,
- «Петля фаза-ноль»;
- расчет кабеля на невозгорание согласно Циркуляру № Ц-02−98 (Э);
- расчет токов утечки через изоляцию согласно ПУЭ-7, п. 7.1.83;
- расчет падения напряжения.
Базы данных оборудования
Элементы в базе данных оборудования содержат всю необходимую информацию, начиная с наименования и заканчивая 3D-моделью.
Базы данных оборудования Project Studio CS Электрика полностью открыты для пополнения и редактирования.
С Project Studio CS Электрика бесплатно поставляются базы данных всех производителей электротехнического оборудования, имеющих партнерские отношения с CSoft Development.
Информационное моделирование (BIM)

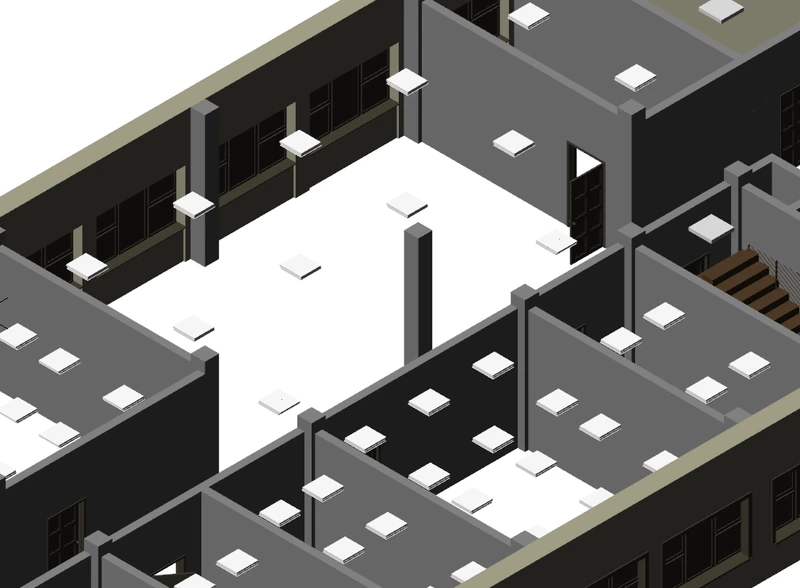

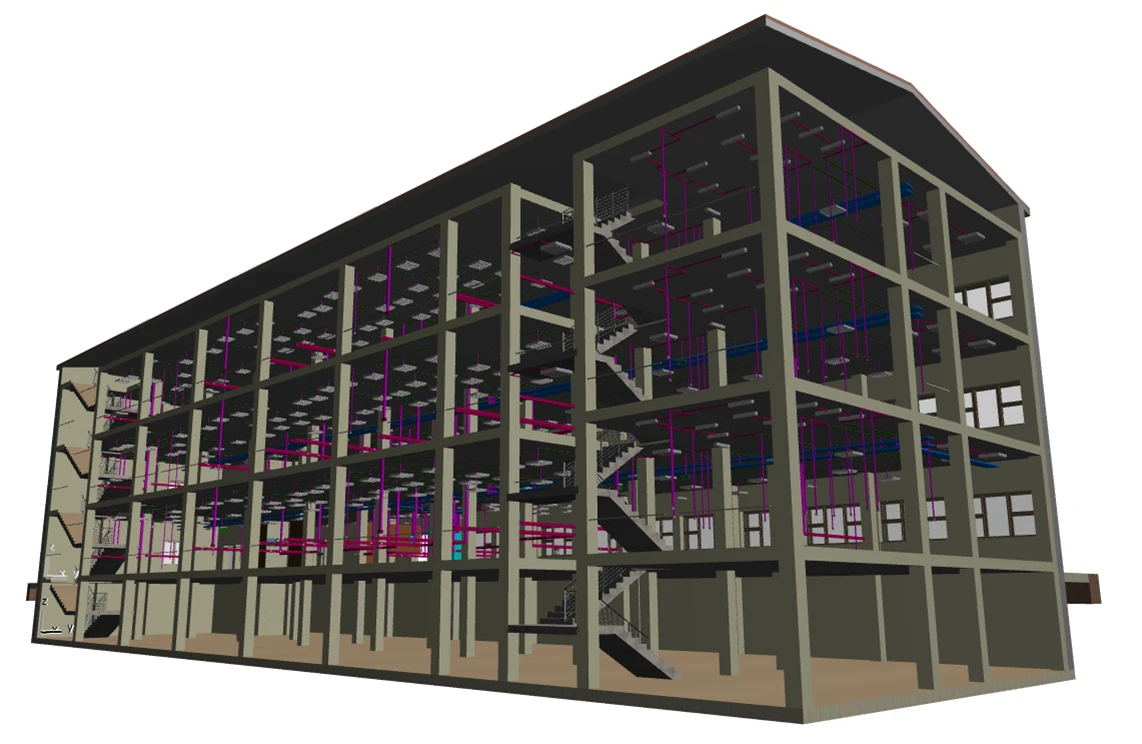

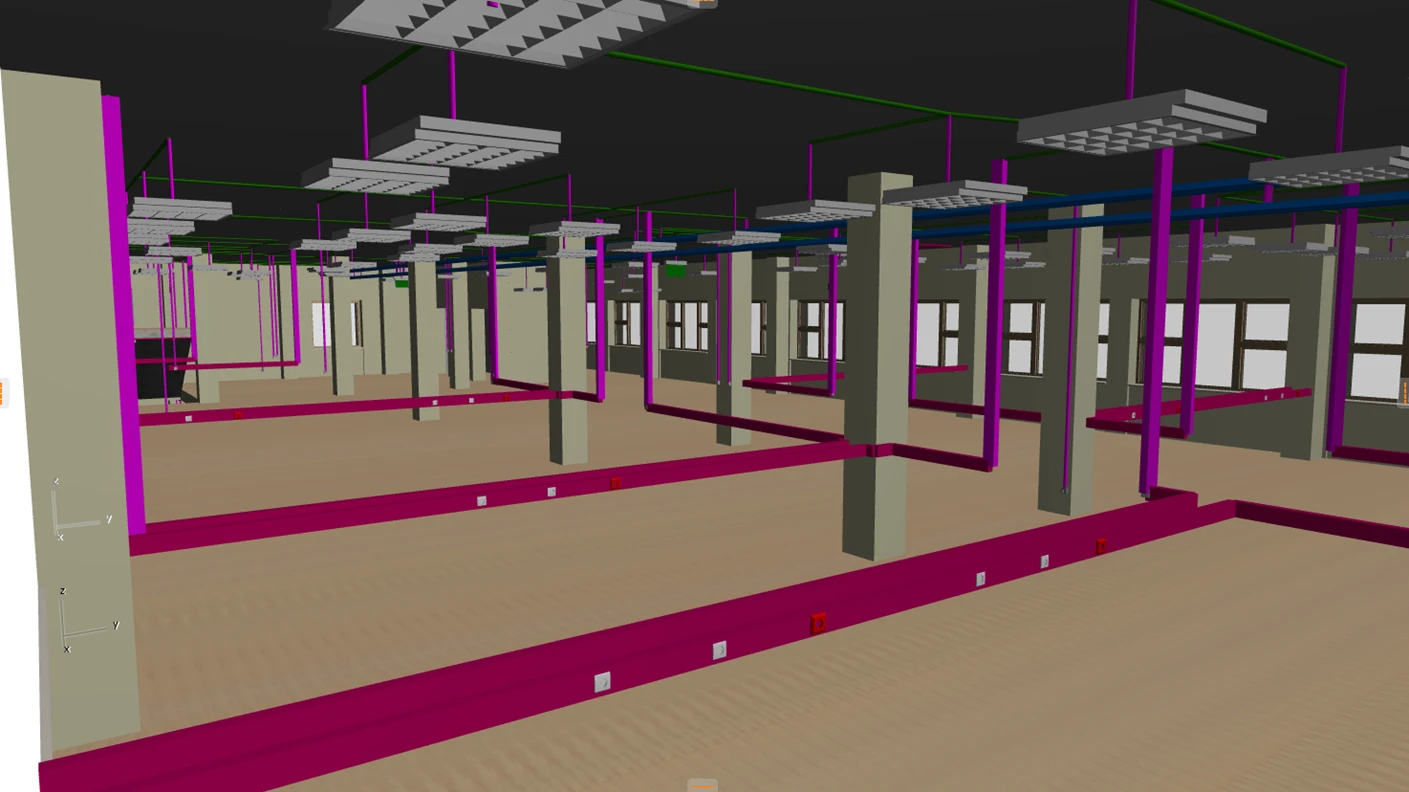

В процессе работы в Project Studio CS Электрика инженер создает информационную модель проектируемой электрической сети.
Интеграция

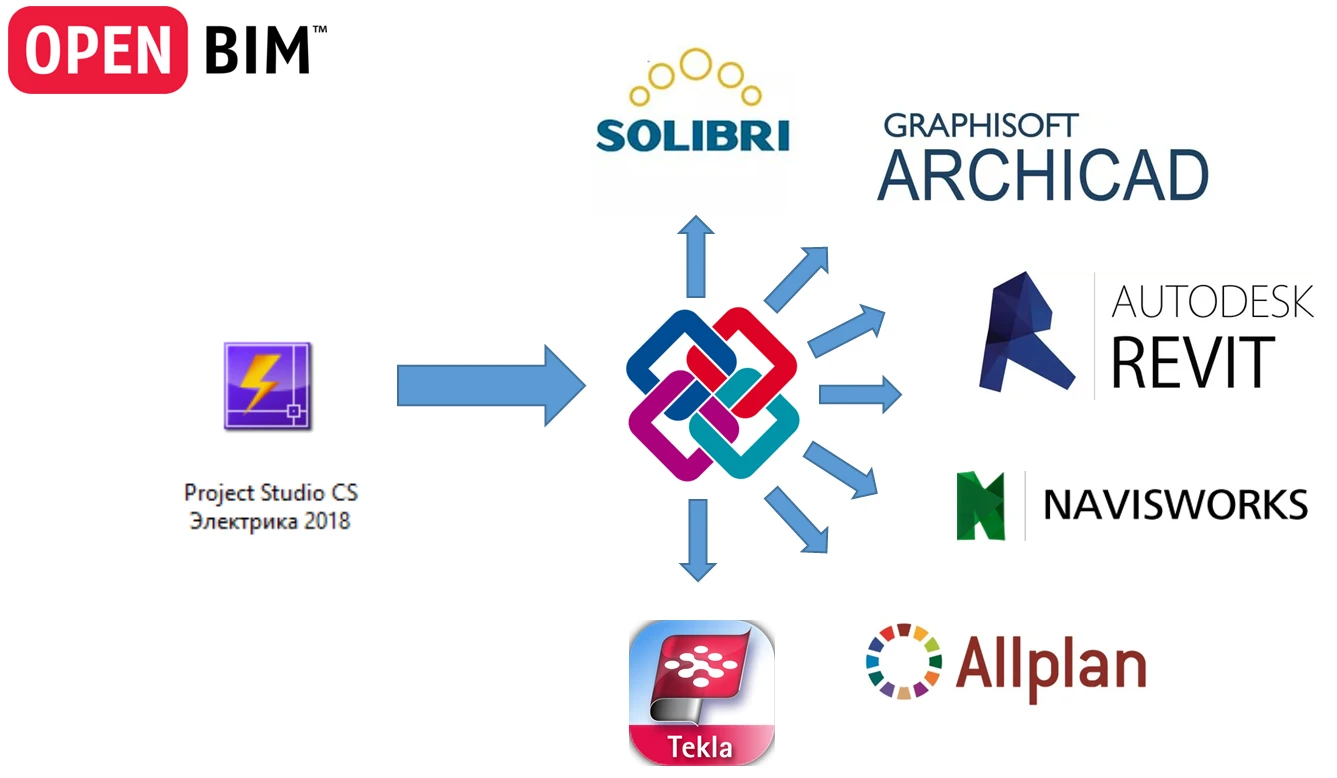

Программный продукт Project Studio CS Электрика в полной мере реализует основной принцип OpenBIM-проектирования: построение единой информационной модели здания набором специализированных инструментов, который состоит из наилучших в своей области решений и оптимально решает поставленные проектные задачи. Благодаря поддержке экспорта в обменные файлы стандарта IFC информационные модели электрических сетей, выполненные в Project Studio CS Электрика, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе, будь то Archicad, Revit, Allplan или какая-либо другая.
Документирование
По результатам работы в Project Studio CS Электрика формируются следующие проектные документы:

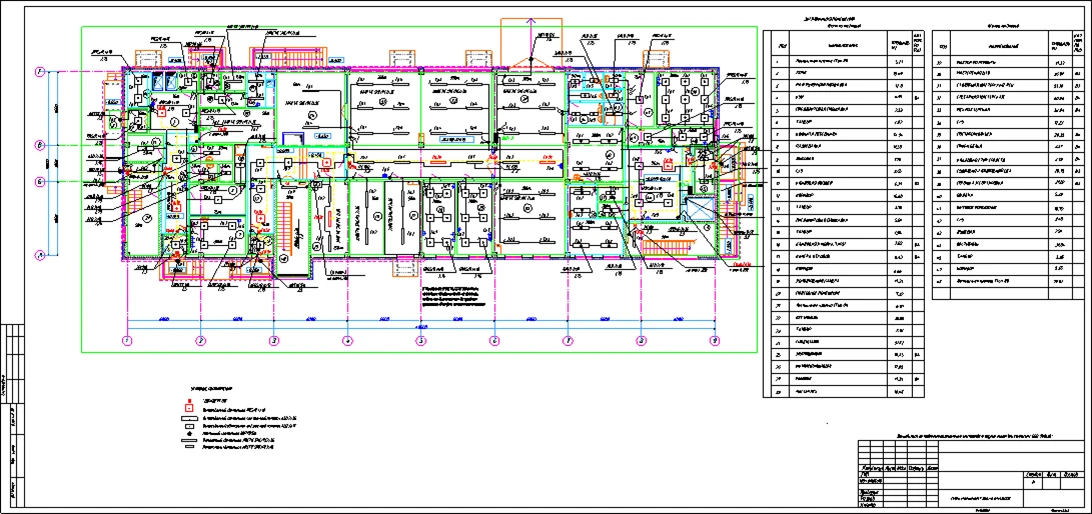

- планы расположения оборудования и прокладки кабельных трасс;

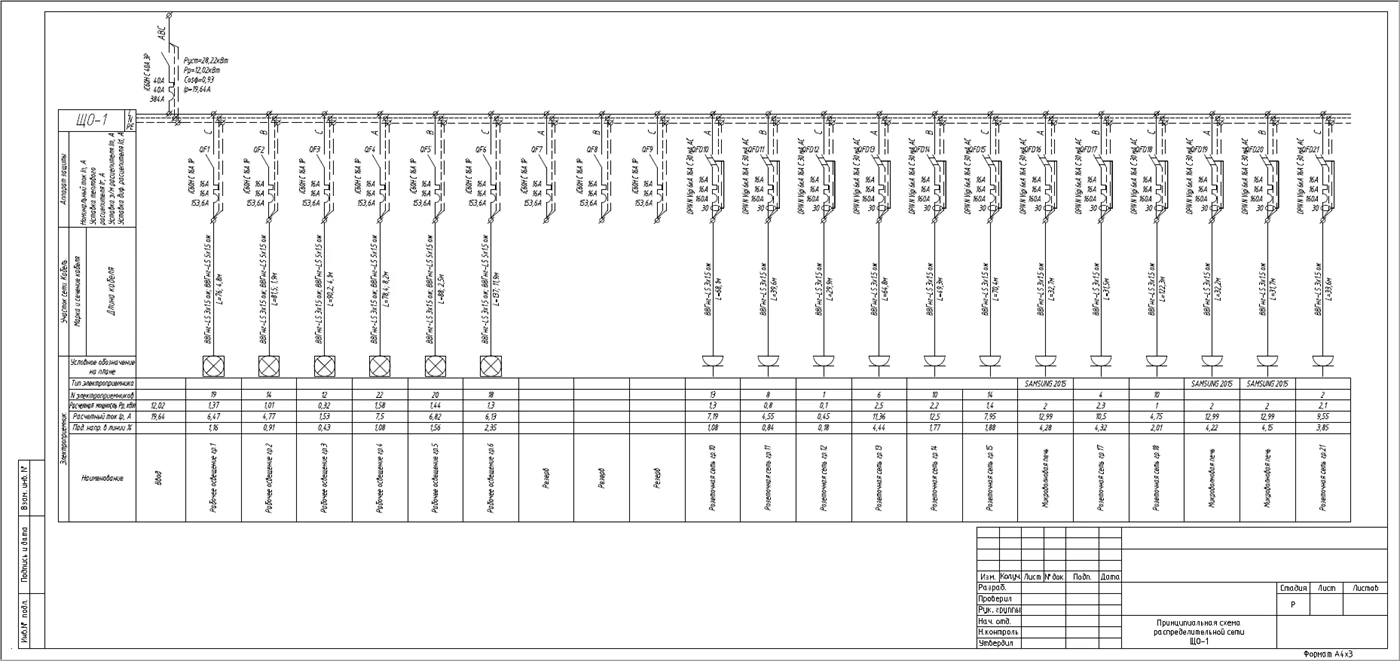

- принципиальные схемы распределительной и питающей сетей;

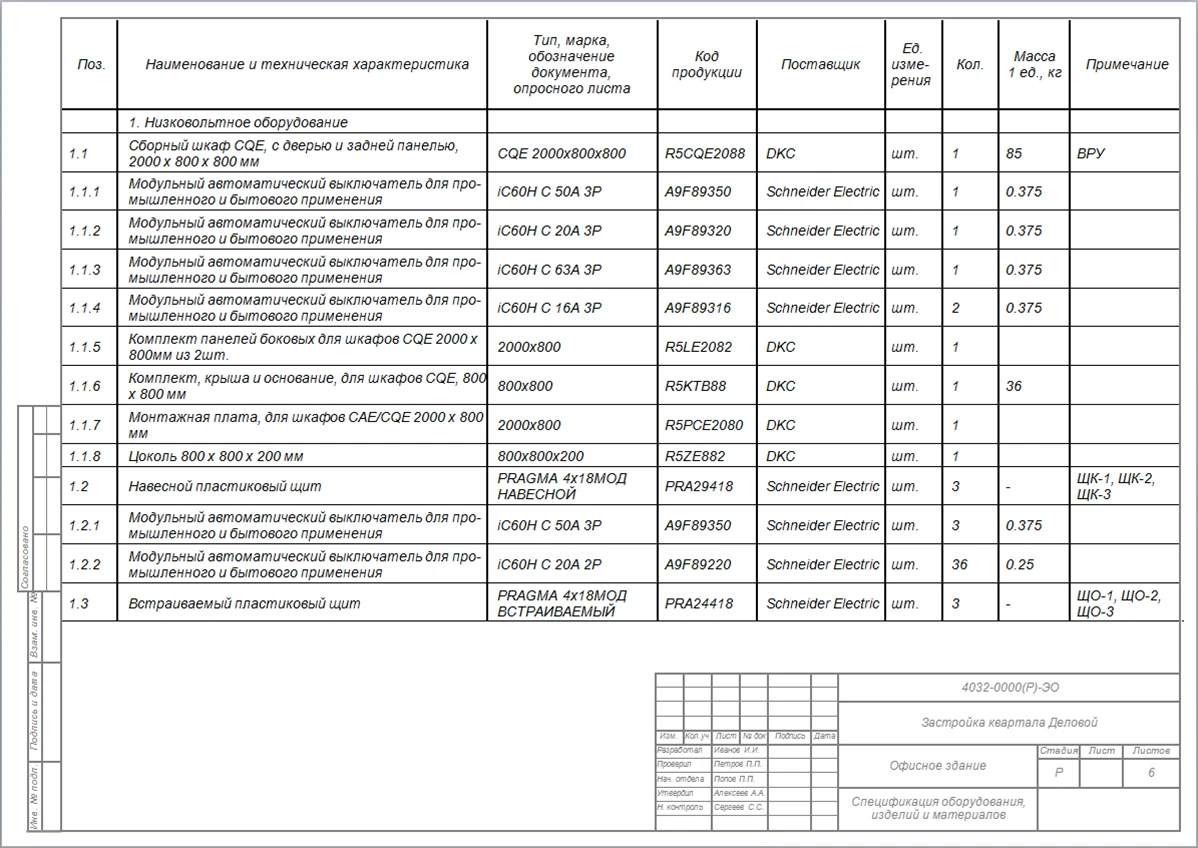

- спецификация оборудования, изделий и материалов;

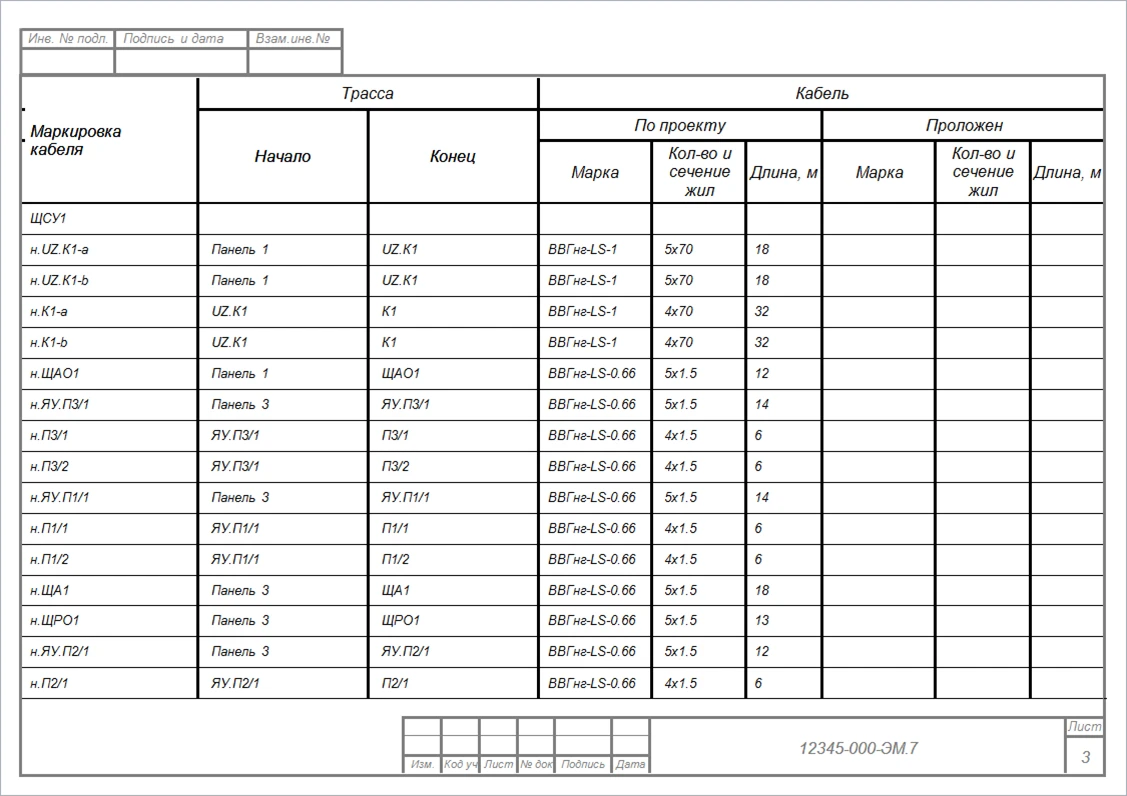

- кабельный журнал;

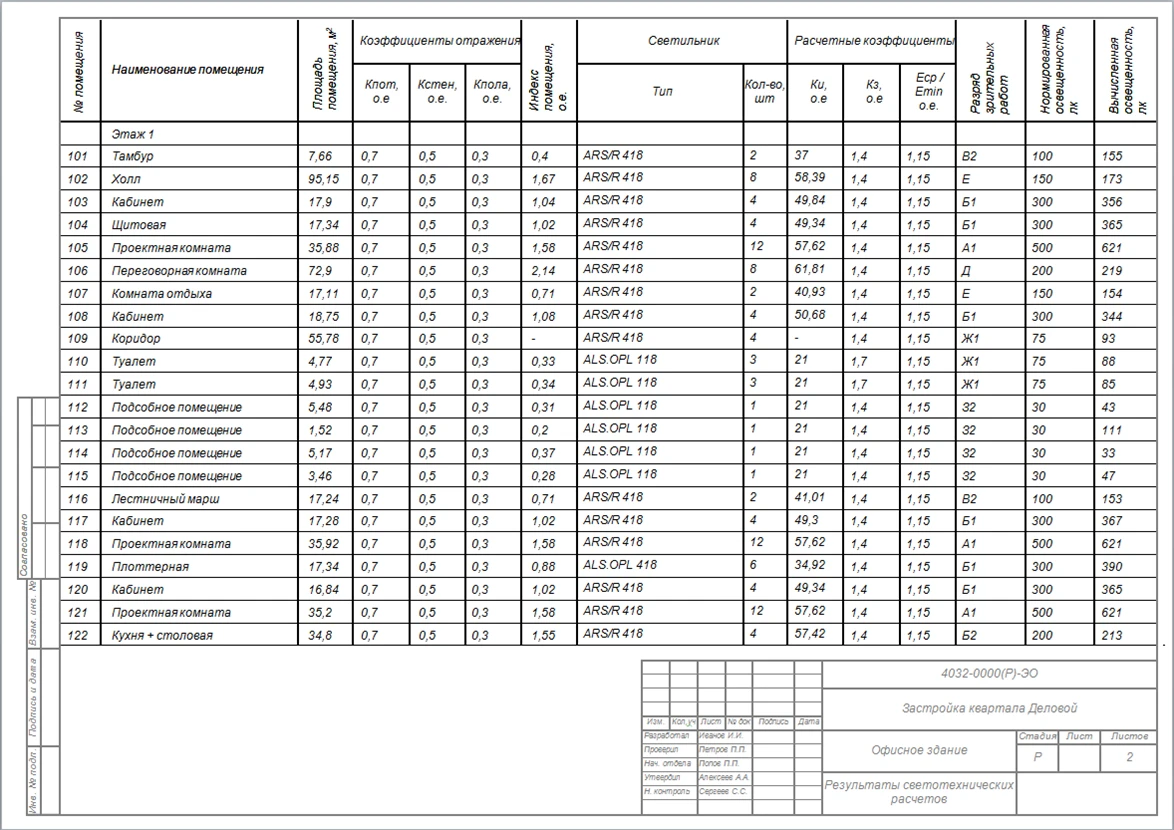

- отчеты с результатами светотехнических расчетов;

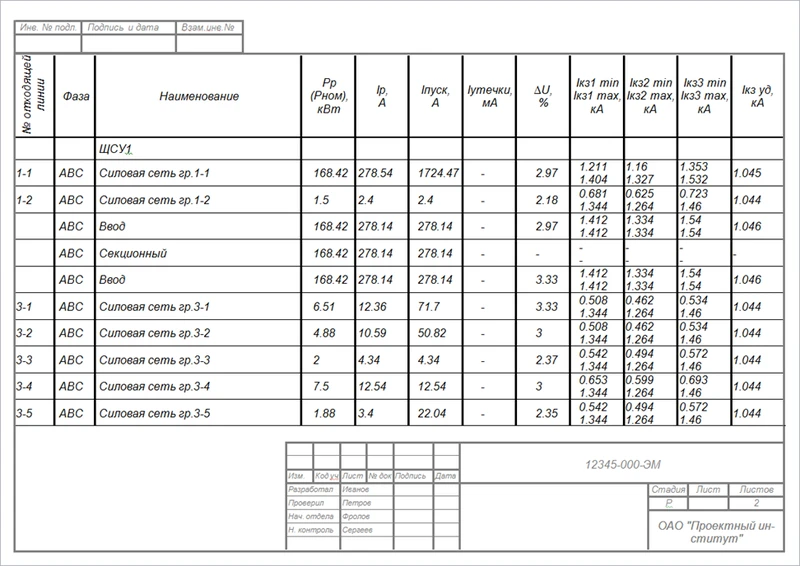

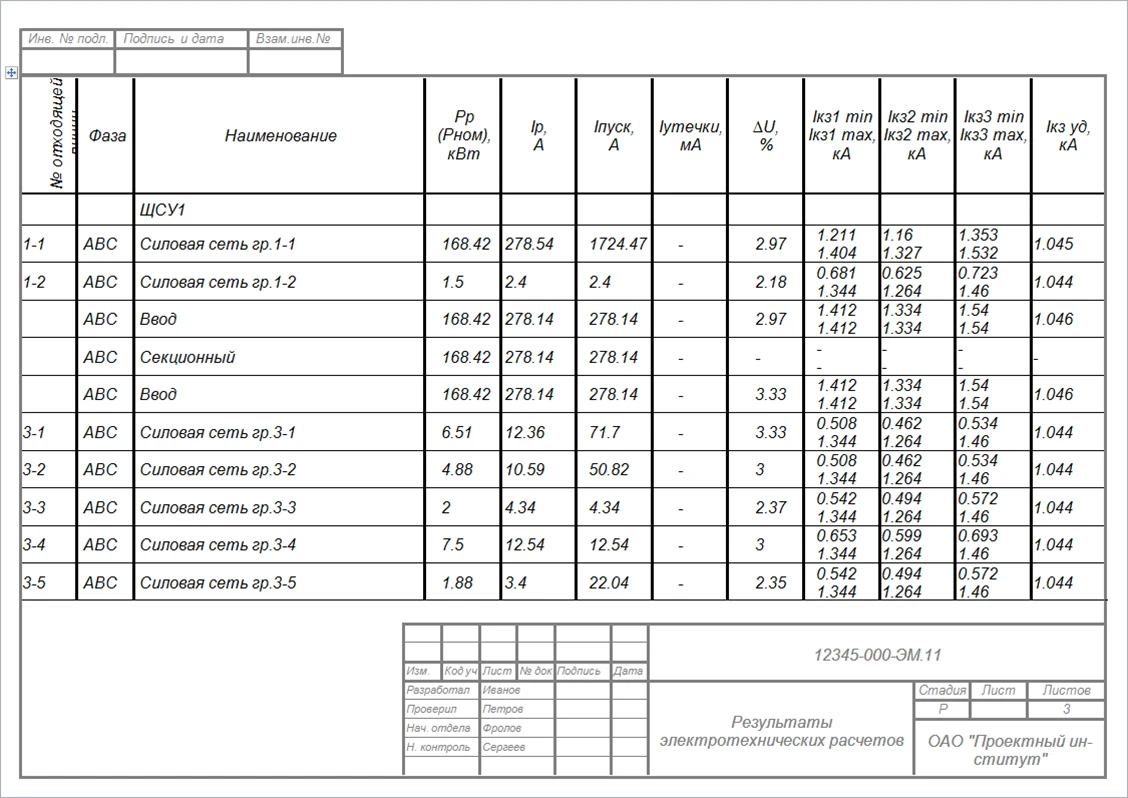

- отчеты с результатами электротехнических расчетов.

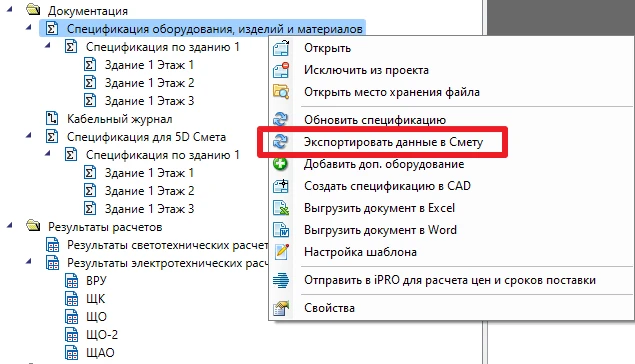

Реализована интеграция со сметной системой АВС.

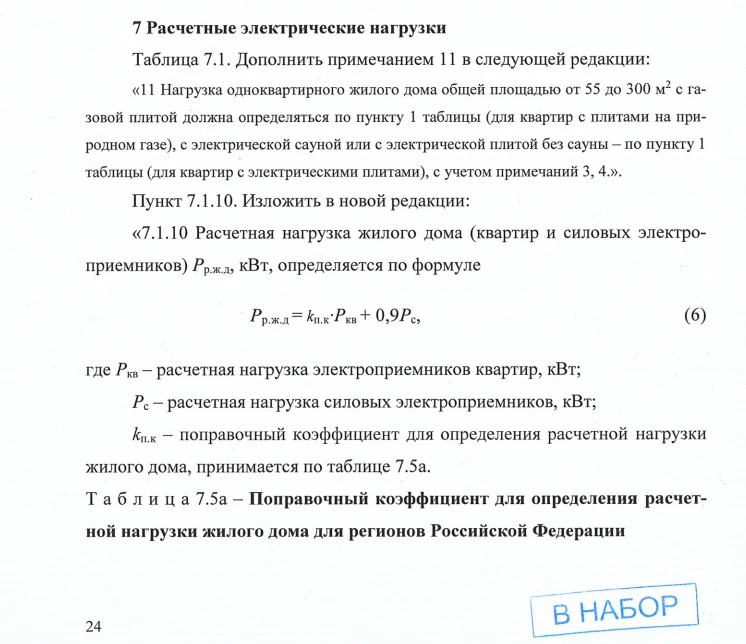

В расчете электрических нагрузок учтено Изменение 4 к СП 256.1 325 800.2016.

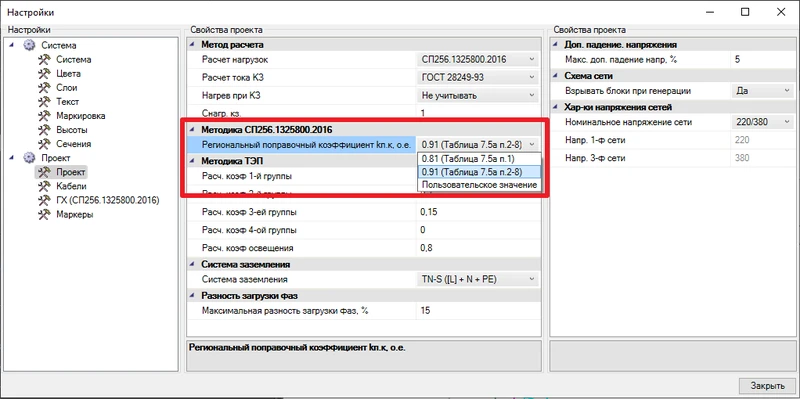

Задать поправочный коэффициент для определения расчетной нагрузки жилого дома можно во вкладке Проект окна Настройки.

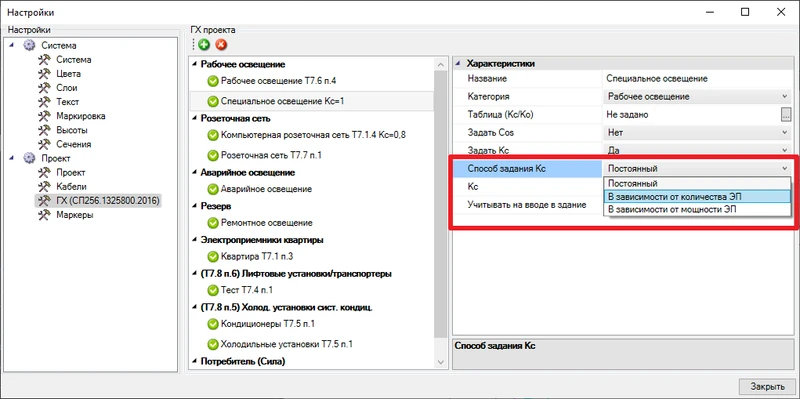

В версии 2022 появилась возможность задать пользовательскую таблицу коэффициента спроса. Можно задать зависимость Кс либо от количества электроприемников, либо от их мощности.

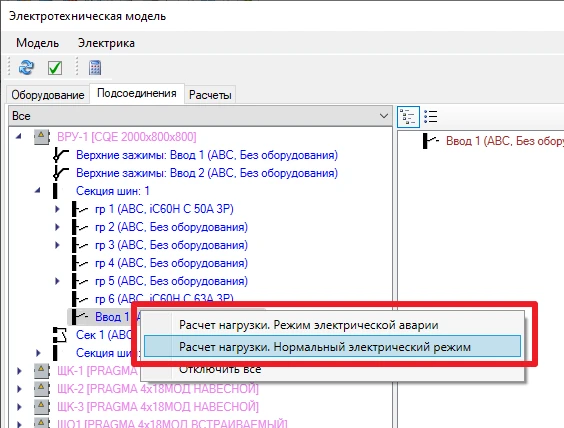

Добавлена возможность формировать отчет по расчету электрических нагрузок не только в режиме электрической аварии (работает только один ввод), но и в нормальном режиме (работают оба ввода).

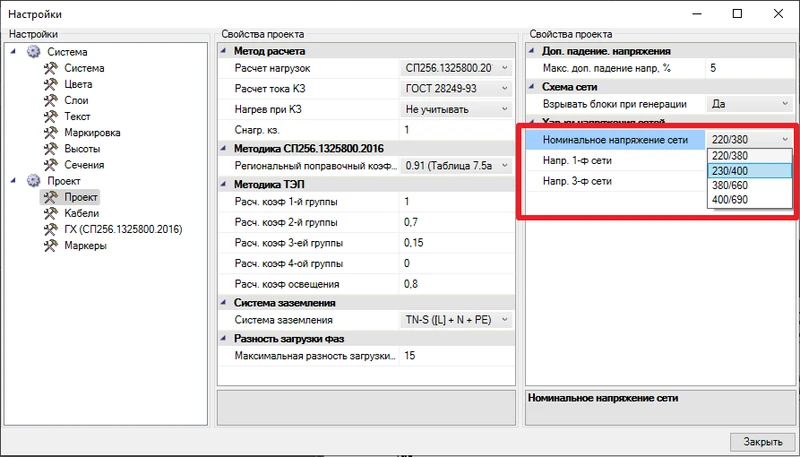

Добавлена возможность выбора номинального напряжения проектируемой сети.

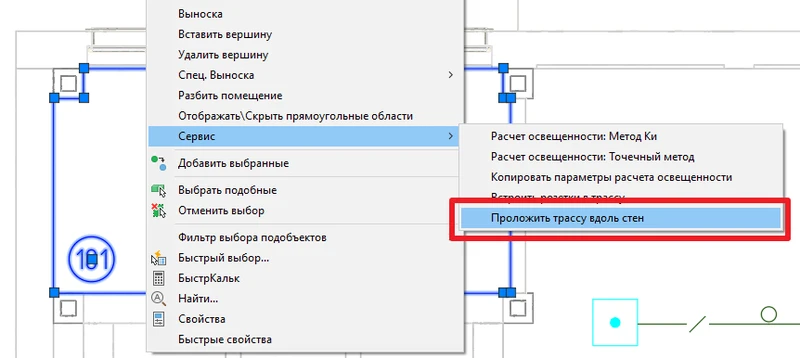

В контекстное меню к помещению добавлена команда Проложить трассу вдоль стен.

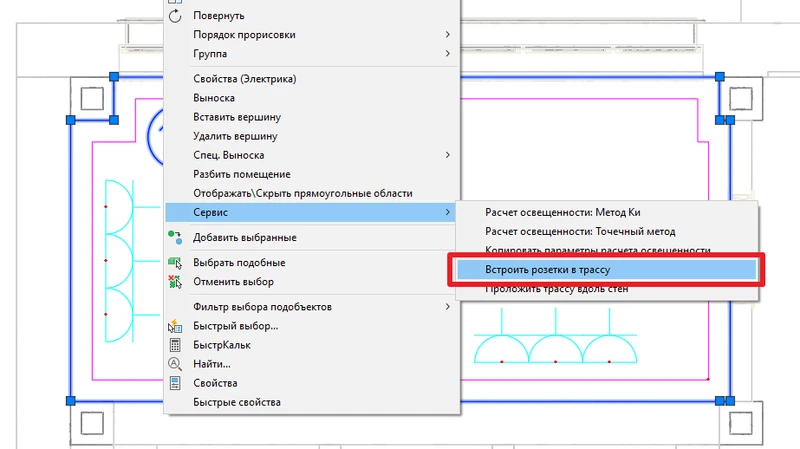

В контекстное меню к помещению добавлена команда Встроить розетки в трассу.

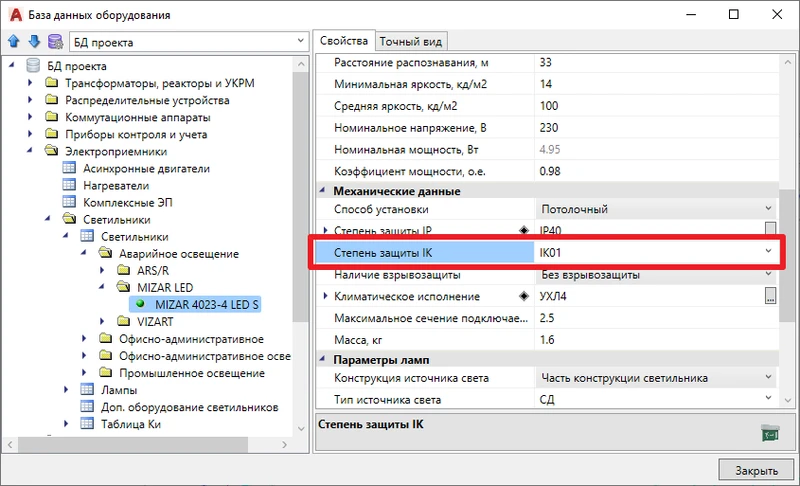

Всем элементам в базе оборудования добавлены параметры Код по классификатору и Степень защиты IK.
В окне ЭТМ силовым кабелям добавлен параметр Выводить в спецификацию.

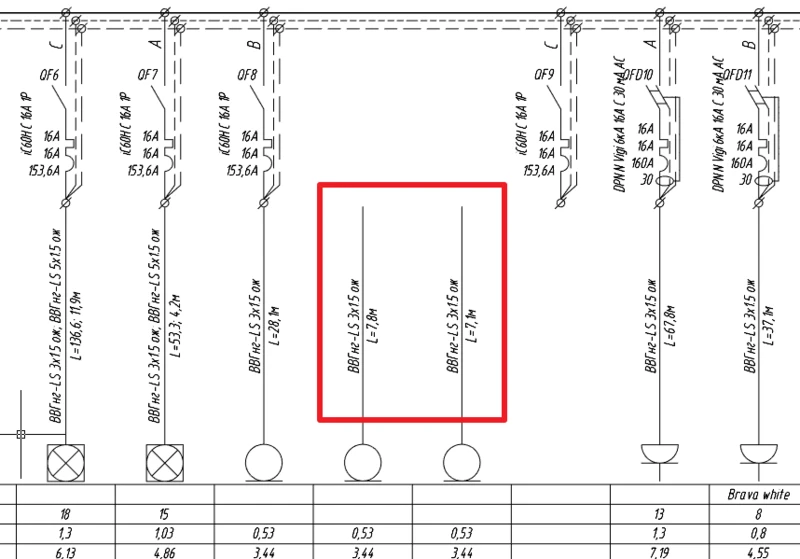

При подключении нескольких электроприемников шлейфом или от одного шкафа управления в однолинейную схему выводится информация по всем линиям.

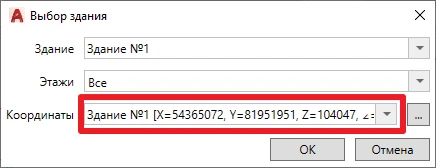

Реализована возможность указать абсолютные координаты здания или сооружения при экспорте информационной модели в IFC, RBIM или DWG.
А также
- Добавлена поддержка AutoCAD 2022.
- Plug-in Engineering BIM Exchanger поддерживает Revit вплоть до версии 2022.
- В Project Studio CS Электрика 2022 включена поддержка актуальной версии CADLib Модель и Архив.
- Сетка освещенности корректно формируется и для помещений с сильно вытянутой геометрией.
- Из свойств помещений исключено свойство Рекомендуемый источник света.
- В расчет электрических нагрузок добавлен режим Технологическая авария. Теперь этот режим может быть определяющим при вычислении расчетной мощности и, соответственно, при выборе оборудования и кабельно-проводниковой продукции.
Операционная система
- Microsoft Windows 10; Microsoft Windows 8; Microsoft Windows 7 SP1.
Для инсталляции программ требуется статус администратора.
Минимальные системные требования
- Процессор с тактовой частотой 2 ГГц.
- Оперативная память — 4 Гб.
- Свободное дисковое пространство — 7 Гб.
- Монитор — 1280×1024.
- Графический процессор с объемом видеопамяти 1 Гб.
- DVD-ROM либо USB-порт (при установке программы с соответствующего носителя).
- Мышь или другие устройства указания.
Рекомендуемые системные требования
- Процессор с тактовой частотой 3 ГГц и выше.
- Оперативная память — 16 Гб и более.
- Свободное дисковое пространство — 150 Гб и более.
- Монитор — 1920×1080.
- Графический процессор с объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11).
- DVD-ROM либо USB-порт (при установке программы с соответствующего носителя).
- Мышь или другие устройства указания.
Графическая среда
- Autodesk AutoCAD 2013/2014/2015/2016/2017/2018/2019/2020/2021/2022.
Дополнительное программное обеспечение
- Microsoft Office 2003, 2007, 2010, 2016, 2019.
- OpenOffice.org 4.1.11.
- Обозреватель Интернет.
