Project Studio CS Фундаменты

Диспетчер настроек параметров объектов предназначен для создания шаблона чертежа.

Используется для решения следующих задач:

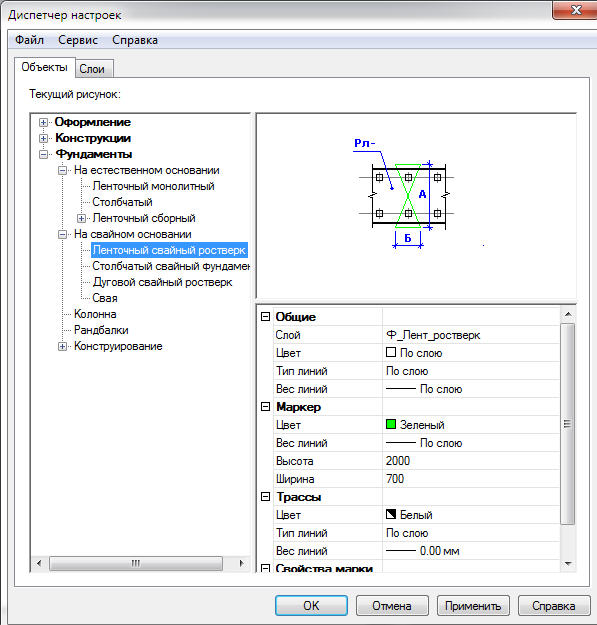

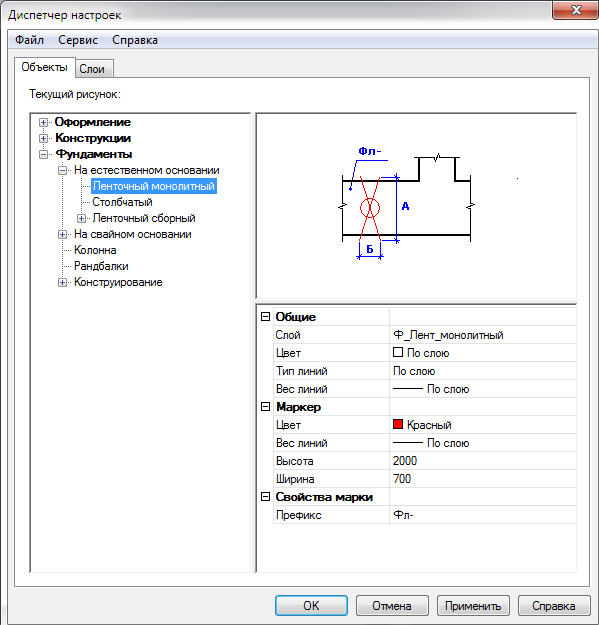

• управление настройками параметров всех элементов программы (рис. 1−3);

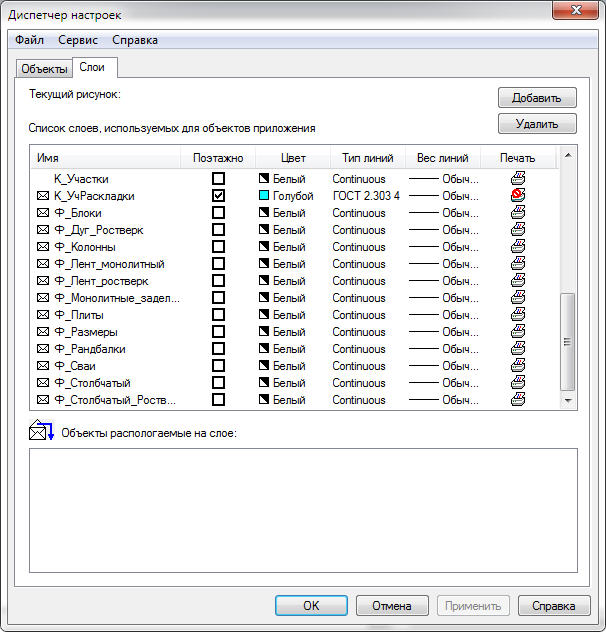

• использование стандартных и создание пользовательских слоев с настройкой их свойств (рис. 4);
• сохранение настроек в файле для их последующего использования в других проектах.

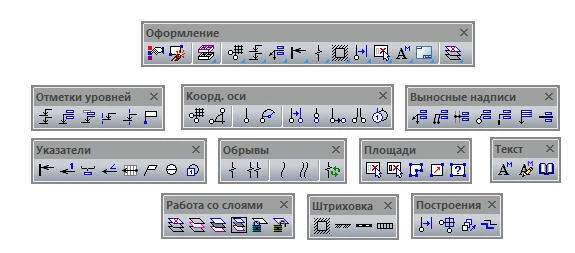

В модуле реализован набор инструментов, предназначенных для оформления чертежей в соответствии с требованиями СПДС (рис. 5).

Эти инструменты используются для решения следующих задач:

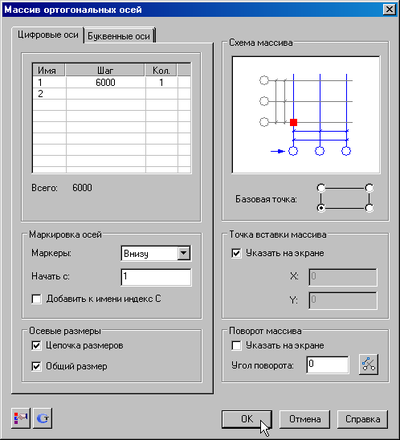

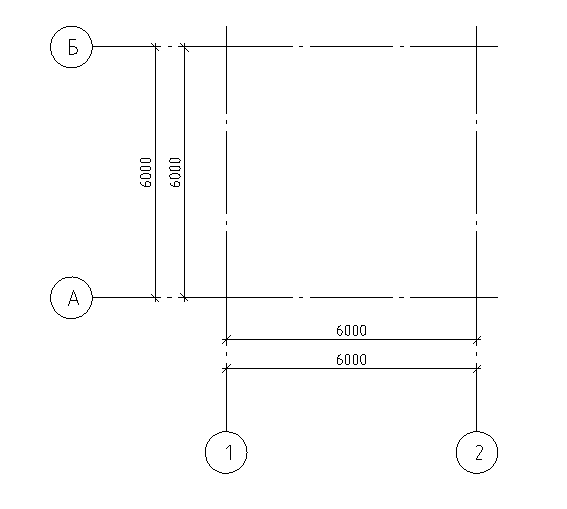

• отрисовка строительных осей на чертеже — по отдельности или как массива (рис. 6−7);

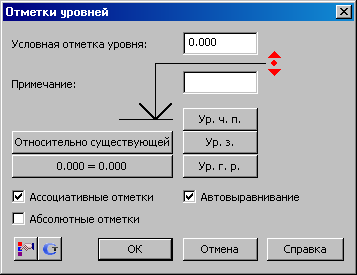

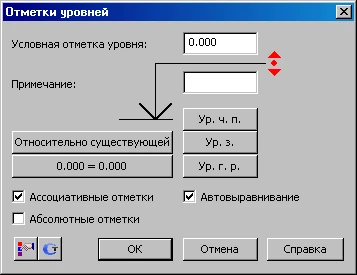

• обозначение на чертеже ассоциативных высотных отметок и отметок на планах (рис. 8);

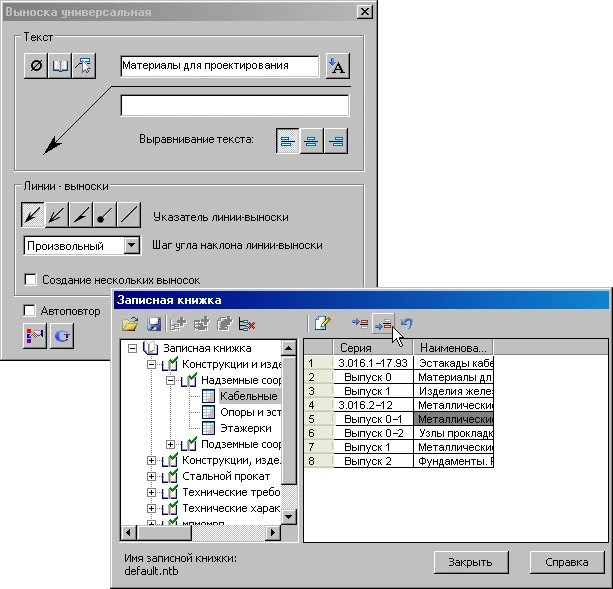

• отрисовка выносок на чертежах с использованием записной книжки и специальных символов (рис. 9−10);

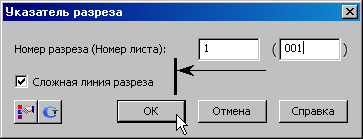

• нанесение на чертеж разрезов, фрагментов и флажков изменений (рис. 11);

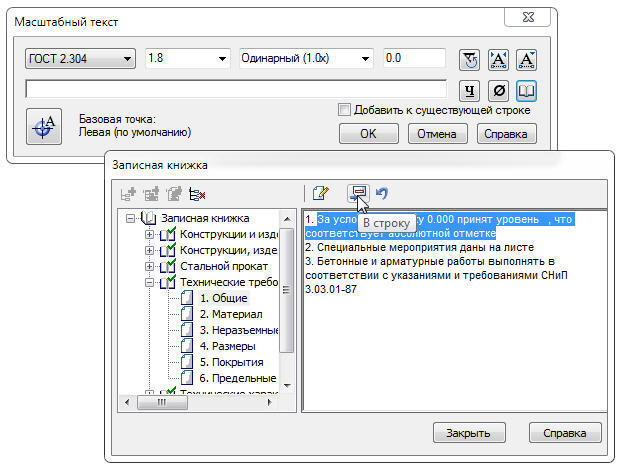

• использование масштабного текста в чертеже (с применением записной книжки и спецсимволов) (рис. 12);

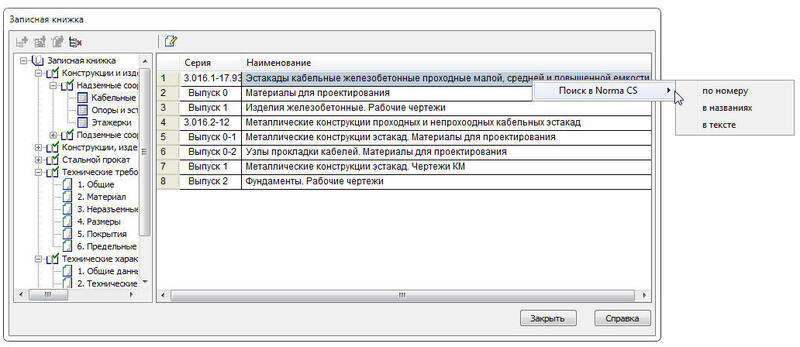

• использование записной книжки с возможностью пополнения пользовательских страниц и таблиц (рис. 13);

• отрисовка граничных штриховок с возможностью их редактирования;
• использование в работе специальных инструментов построения;
• использование инструментов определения площади по контуру;
• сохранение шаблонов спецификаций, разработанных пользователем, — с возможностью последующего редактирования таблиц;
• использование инструментов управления слоями чертежа.

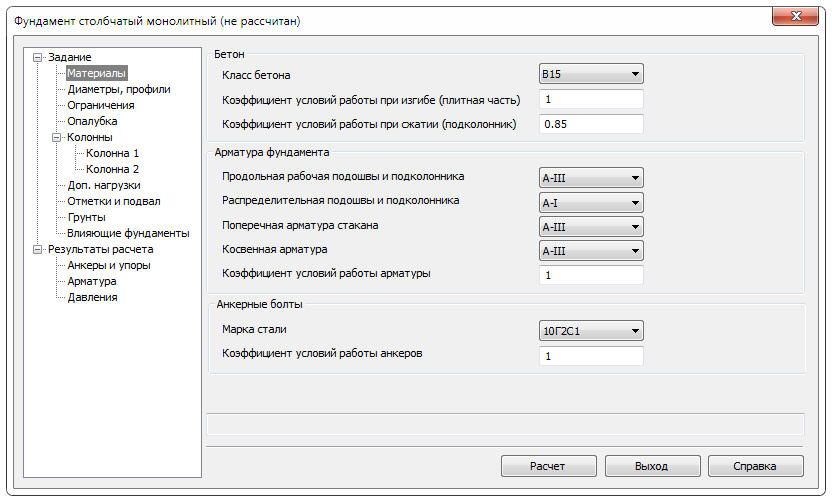

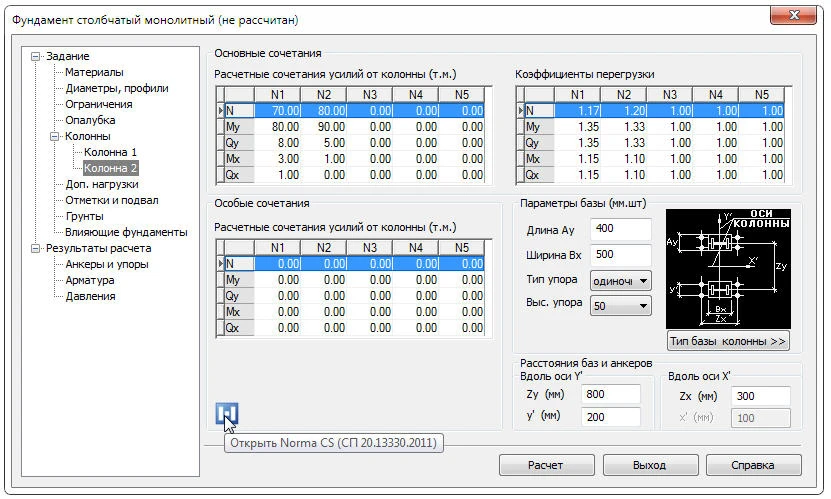

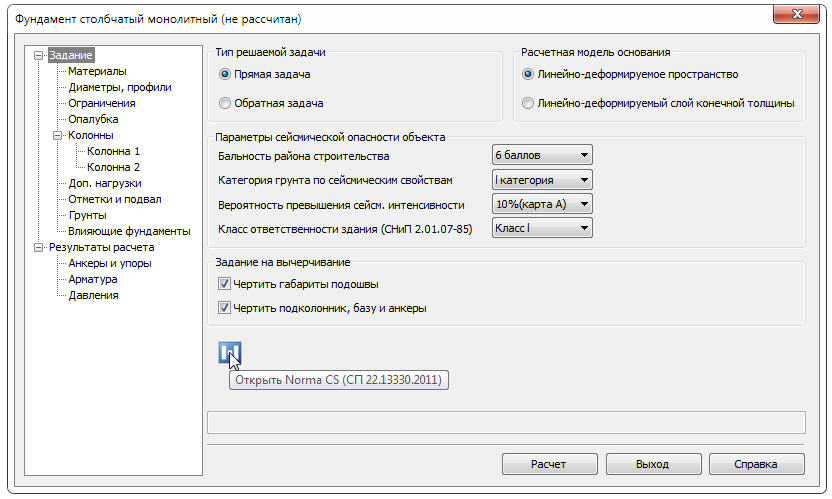

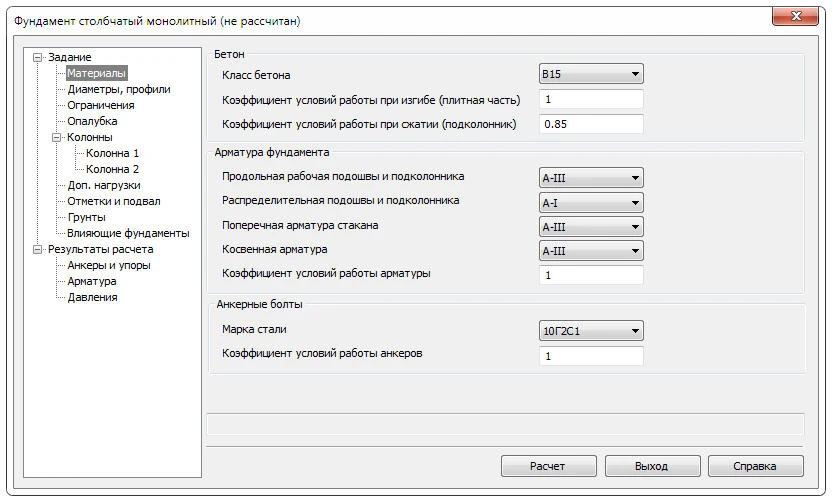

• Расчет, проектирование и вычерчивание отдельного фундамента под сдвоенные одиночные железобетонные или металлические колонны произвольного положения и ориентации в плане в режиме прямой или обратной задачи (сборный и монолитный вариант исполнения для железобетонных колонн) (рис. 14−15).

• Итоговая информация, размещаемая в поле сообщений диалогового окна, содержит сведения о характеристиках, определяющих параметры фундаментов.
• При наличии подвала (в любых четвертях в плане) возможен автоматический сбор вертикальных весовых и горизонтальных нагрузок от веса обводненного грунта с учетом полезной нагрузки на поверхности.
• Удобный аппарат ограничений для управления результатами расчетов.
• Расчет основания по деформациям с использованием различных моделей грунтового основания (линейно-деформируемое пространство или линейно-деформируемый слой).
• Учет взаимного влияния при вычислении осадок фундаментов.
• Формирование типов колонн и нагрузок на подколонник (рис. 16).

• Автоматическая маркировка и генерация спецификации.

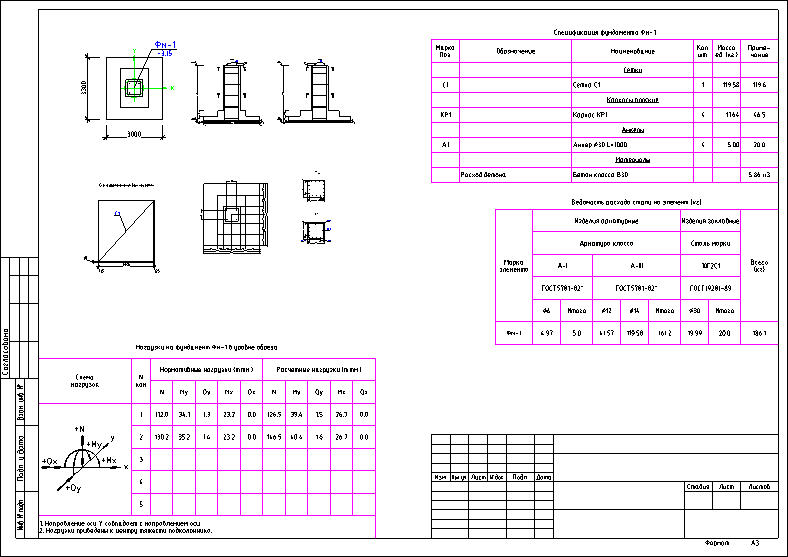

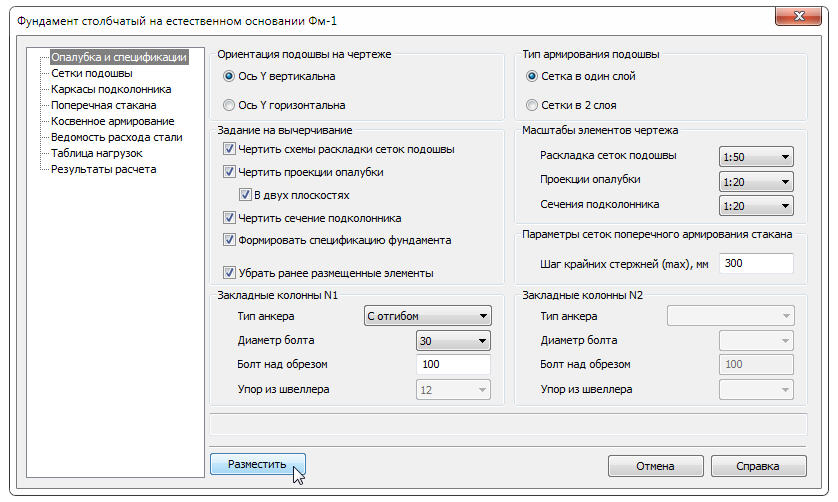

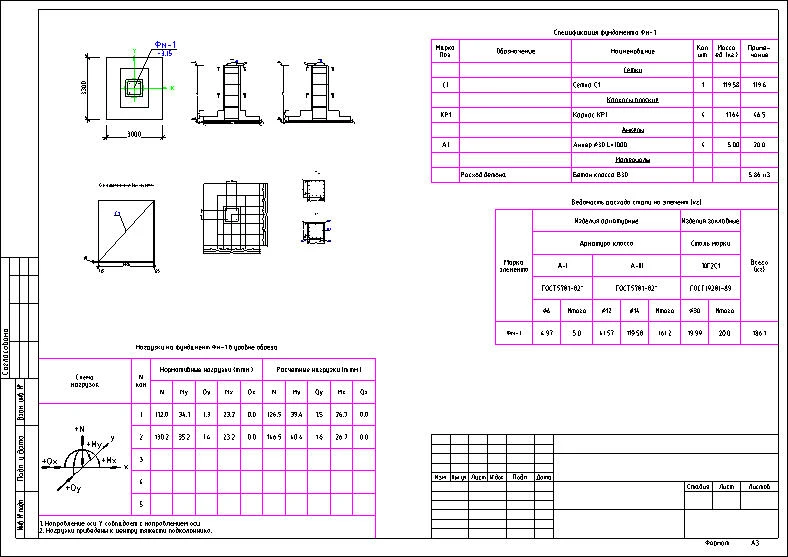

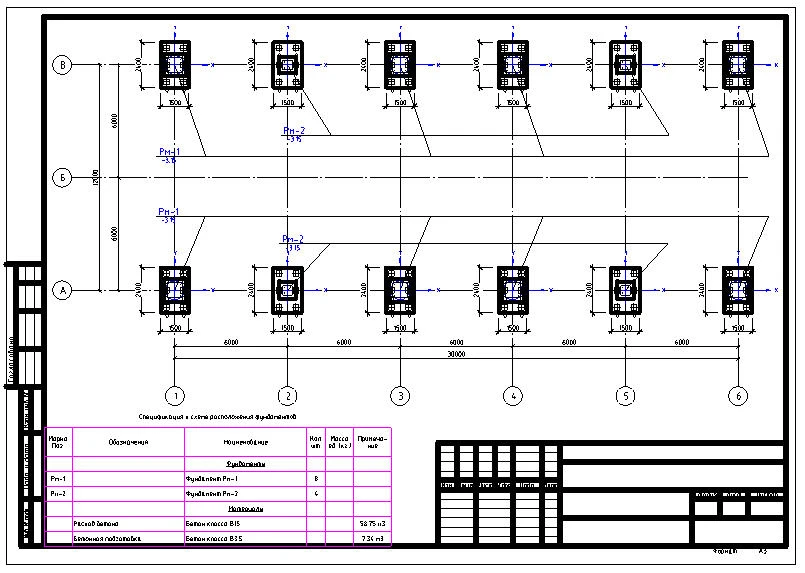

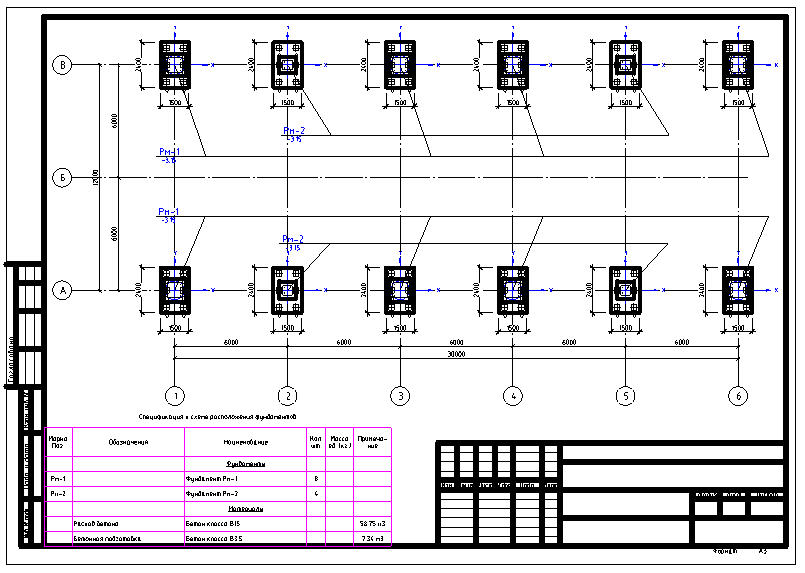

• Генерация чертежей КЖ, КЖИ с полным комплектом спецификаций и ведомостью расхода стали (рис. 17−18).

• Формирование файла с отчетом по результатам расчета.

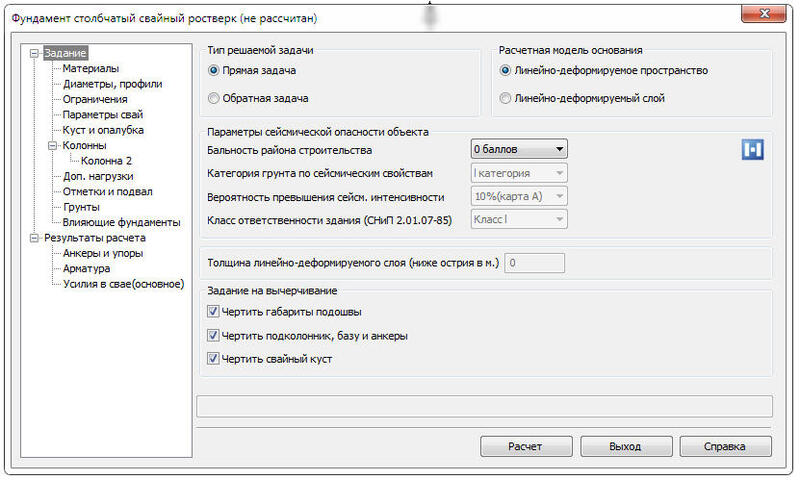

• Расчет, проектирование и вычерчивание отдельного фундамента под сдвоенные одиночные железобетонные или металлические колонны произвольного положения и ориентации в плане в режиме прямой или обратной задачи (сборный и монолитный вариант исполнения для железобетонных колонн) (рис. 19).

• Итоговая информация, размещаемая в поле сообщений диалогового окна, содержит сведения о характеристиках, определяющих параметры фундаментов.
• При наличии подвала (в любых четвертях в плане) возможен автоматический сбор вертикальных весовых и горизонтальных нагрузок от веса обводненного грунта с учетом полезной нагрузки на поверхности (по аналогии со столбчатым фундаментом на естественном основании).

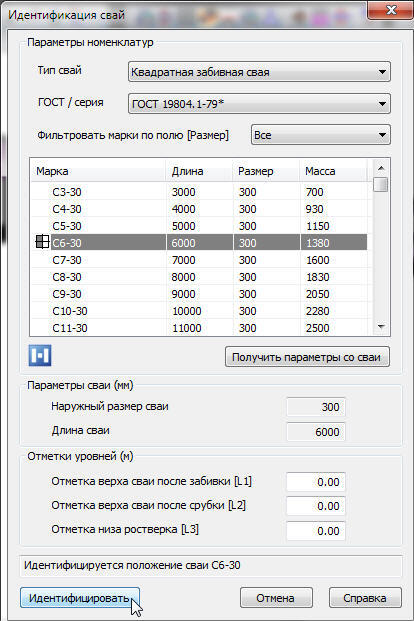

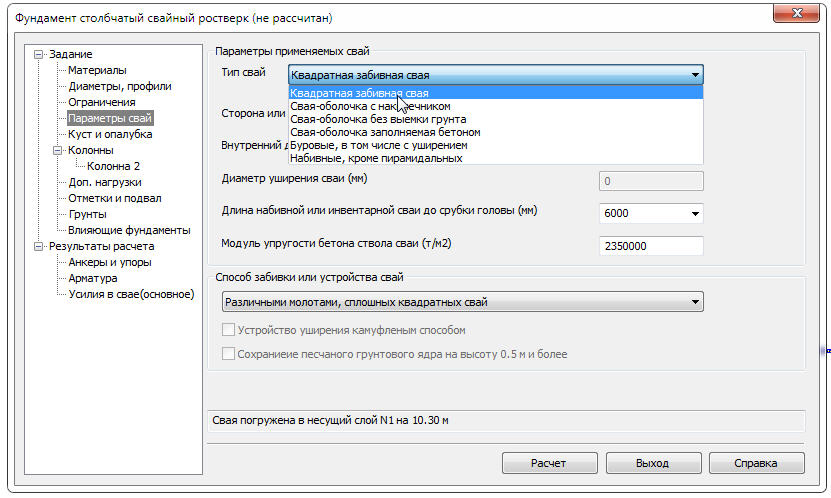

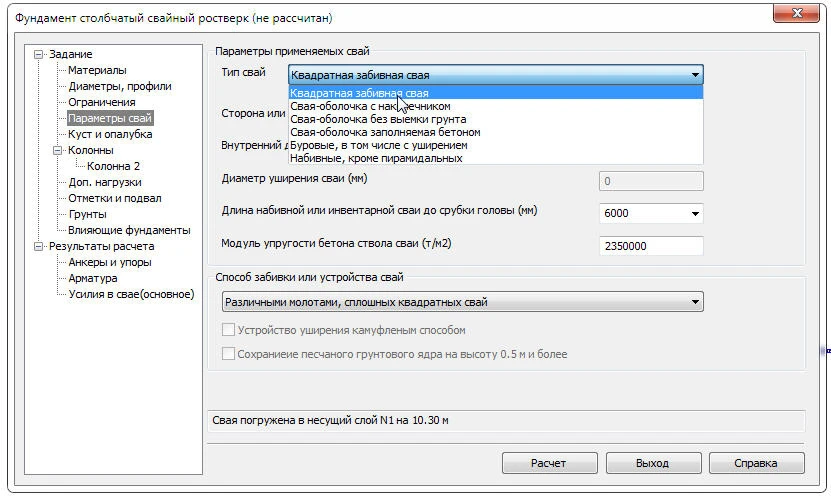

• Выбор свай по типу и способу забивки из перечня, учитывающего все возможные типы свай, заложенные в базу программы (рис. 20).

• Учет проектных ограничений при расчете столбчатого фундамента на свайном основании.
• Учет взаимного влияния любых типов фундаментов (на естественном или свайном основании) при вычислении осадок (по аналогии со столбчатым фундаментом на естественном основании).
• Удобный аппарат ограничений для управления результатами расчетов.
• Расчет основания по деформациям с использованием различных моделей грунтового основания (линейно-деформируемое пространство или линейно-деформируемый слой).
• Автоматическая маркировка и генерация спецификации (по аналогии со столбчатым фундаментом на естественном основании).
• Генерация чертежей КЖ, КЖИ с полным комплектом спецификаций и ведомостью расхода (по аналогии со столбчатым фундаментом на естественном основании) (рис. 21−22).

• Формирование файла с отчетом по результатам расчета (по аналогии со столбчатым фундаментом на естественном основании).

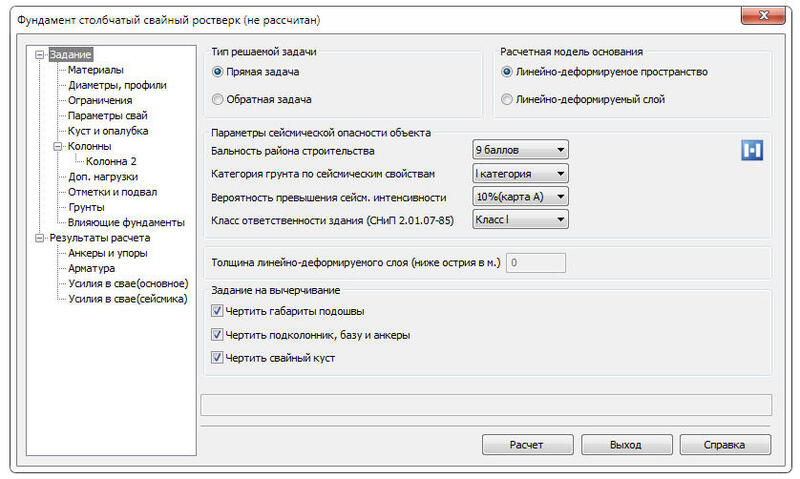

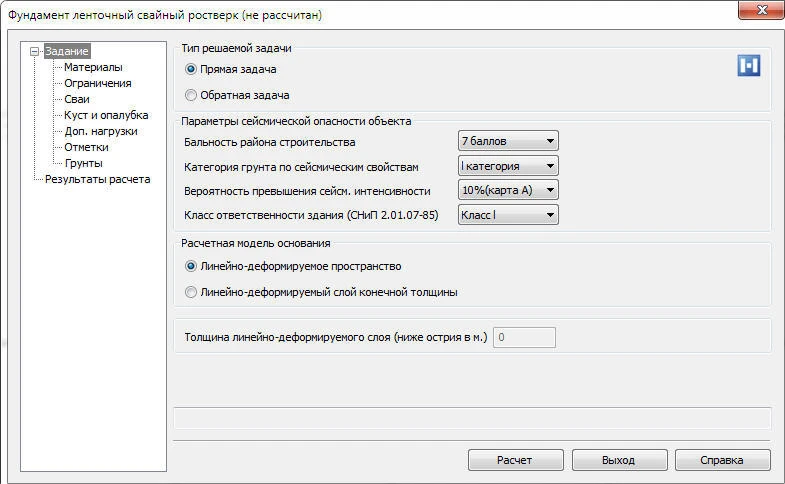

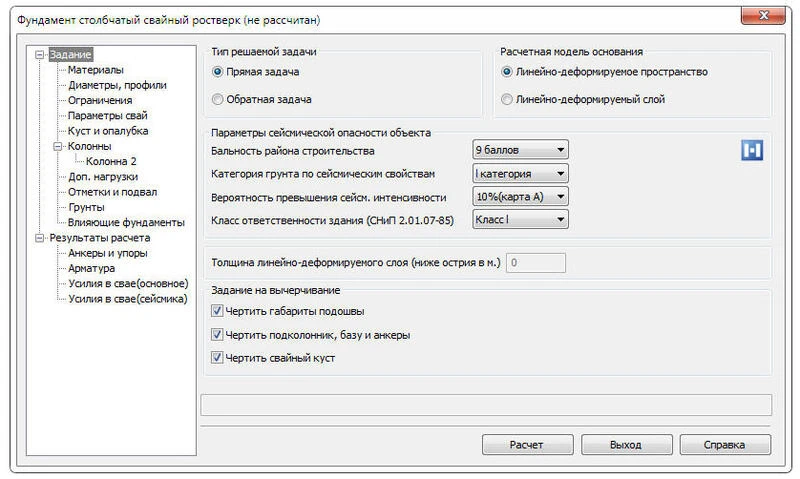

Параметры, принимаемые в расчет для учета сейсмических воздействий (рис. 23):

• балльность района строительства;
• категория грунта по сейсмическим свойствам;
• вероятность превышения сейсмической интенсивности;
• класс ответственности здания по СНиП 2.01.07−85.

Введение параметров сейсмической опасности объекта обуславливает введение особых сочетаний усилий на обрезе фундамента.

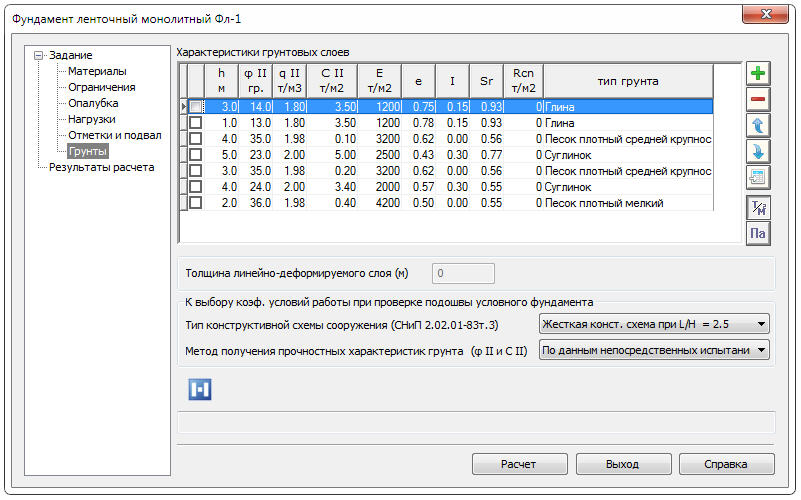

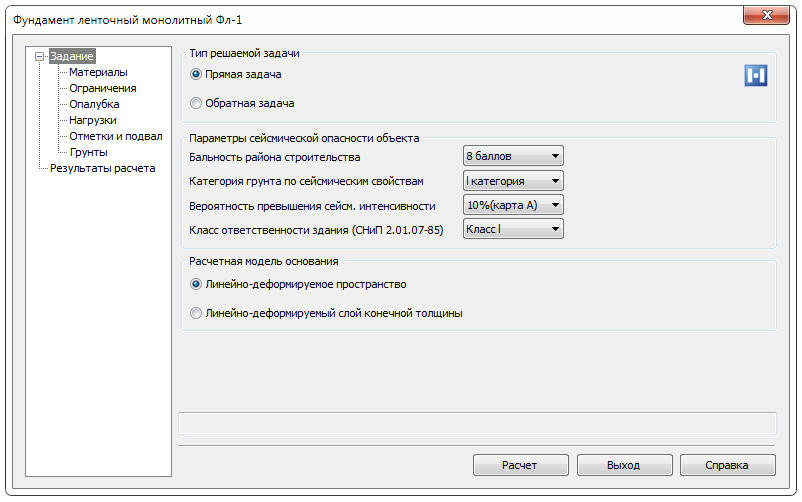

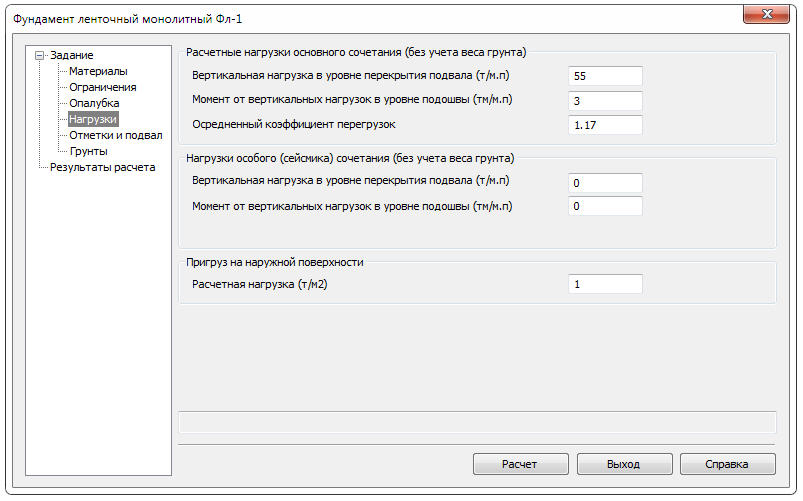

• Расчет монолитного ленточного фундамента с формированием файла отчета по результатам (рис. 24−26)

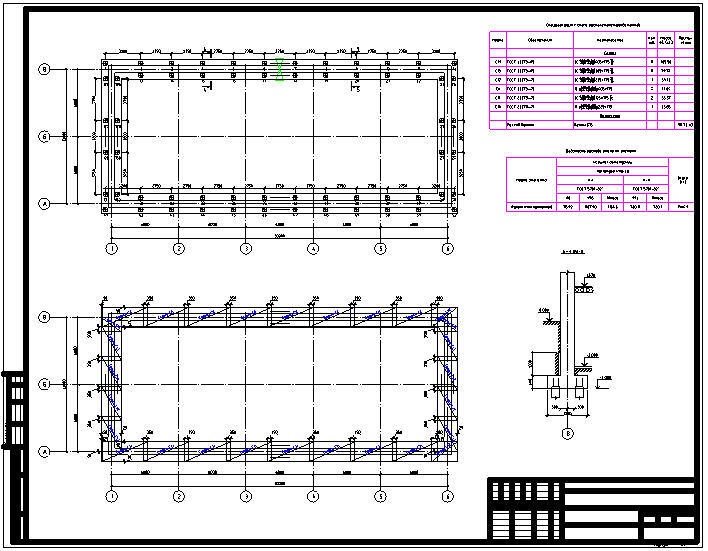

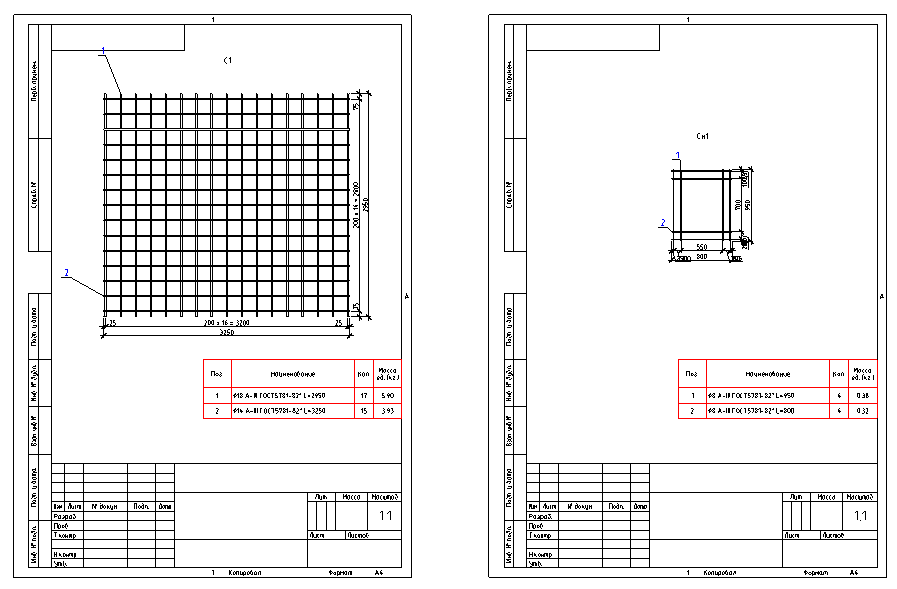

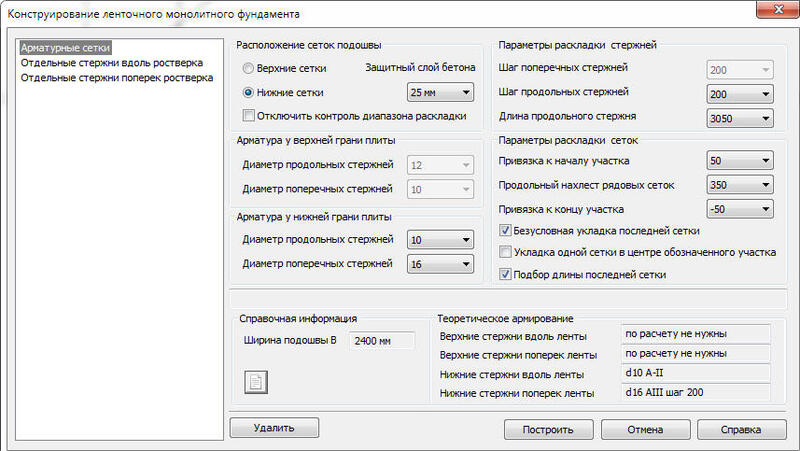

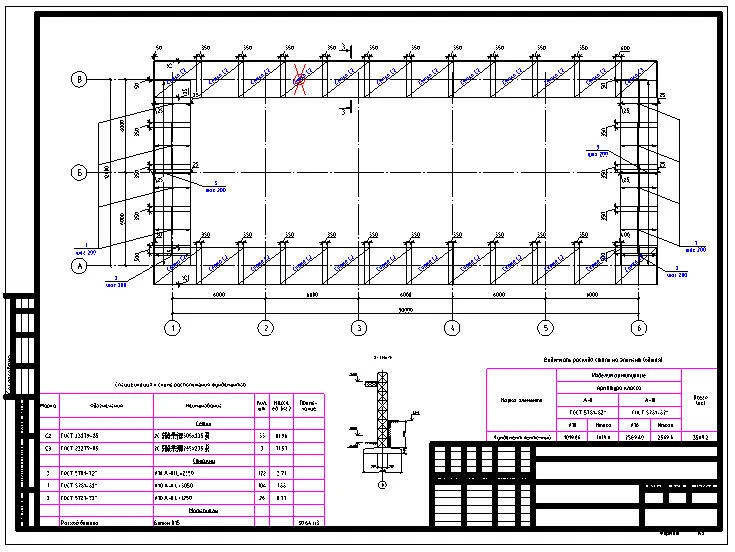

• Раскладка верхних и нижних сеток подошвы или отдельных стержней на схеме расположения по данным расчета (рис. 27)

• Формирование спецификации арматурных изделий и стержней, входящих в состав монолитного ленточного фундамента.
• Получение ведомости расхода стали на монолитный ленточный фундамент.
• Формирование и автоматическая отрисовка плана и разреза по данным маркера фундамента (рис. 28).

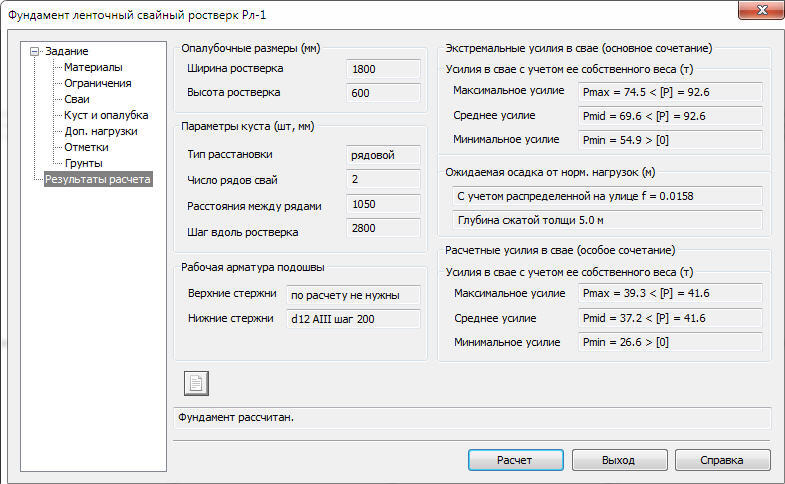

• Расчет монолитного ленточного фундамента с формированием файла отчета по результатам (рис. 29).

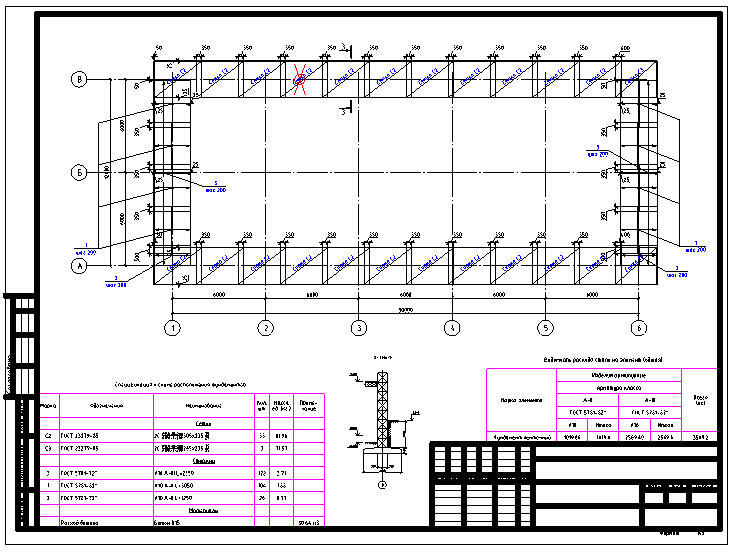

• Отрисовка свайного основания в соответствии с результатами расчета (рис. 30).

• Формирование спецификации арматурных изделий и стержней, входящих в состав монолитного ленточного фундамента.
• Получение ведомости расхода стали на монолитный ленточный фундамент (рис. 31).

• Формирование и автоматическая отрисовка разреза по данным маркера фундамента.

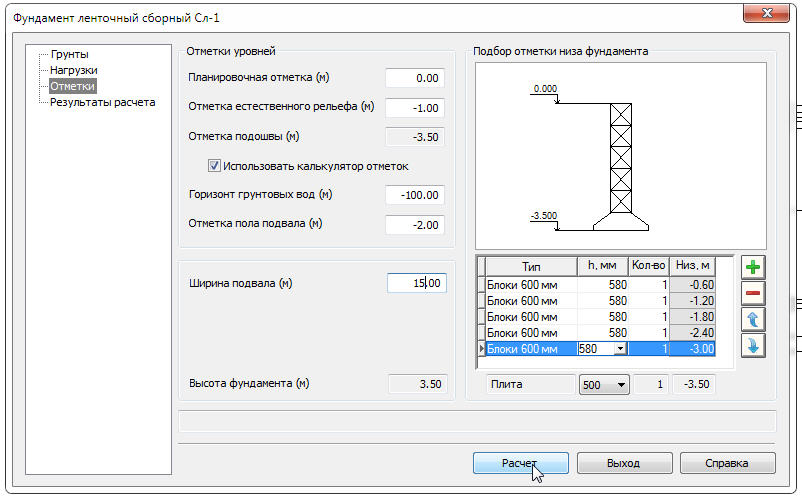

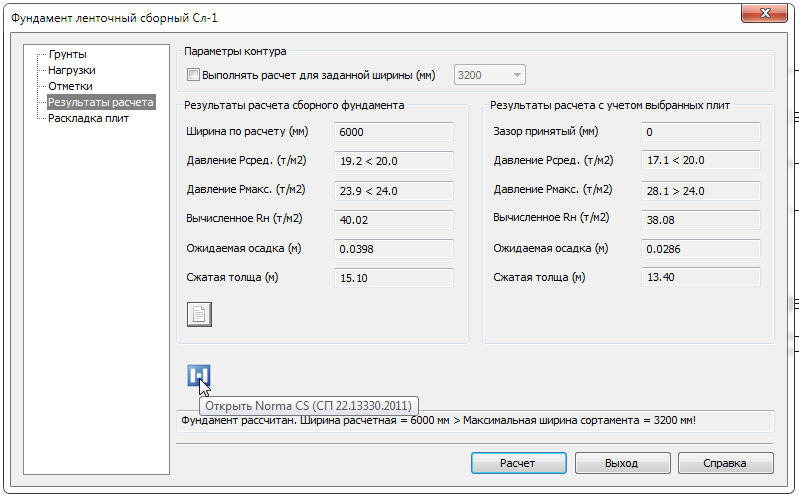

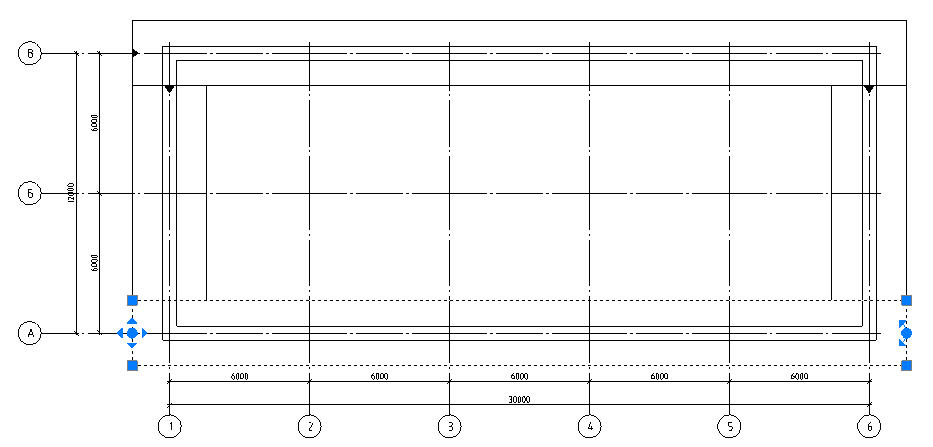

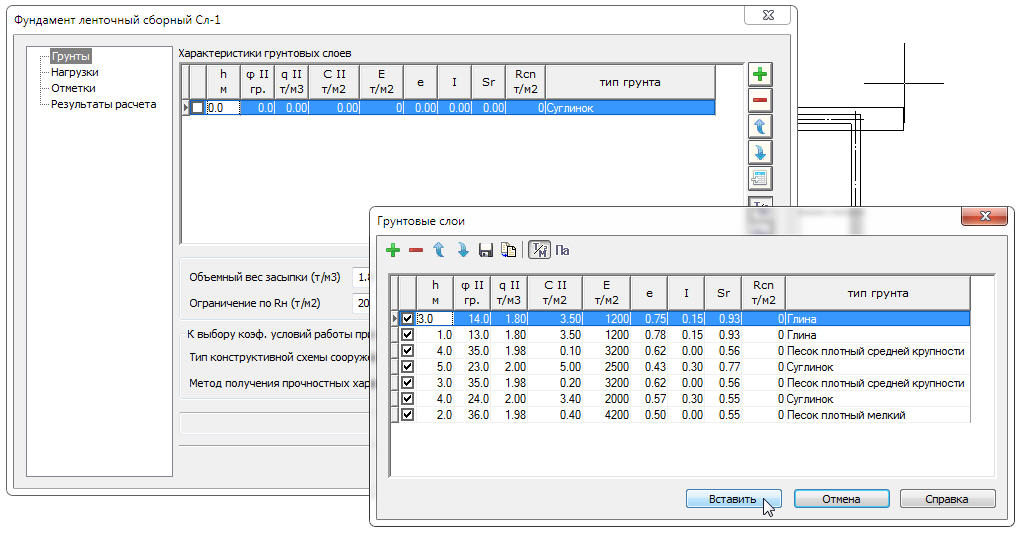

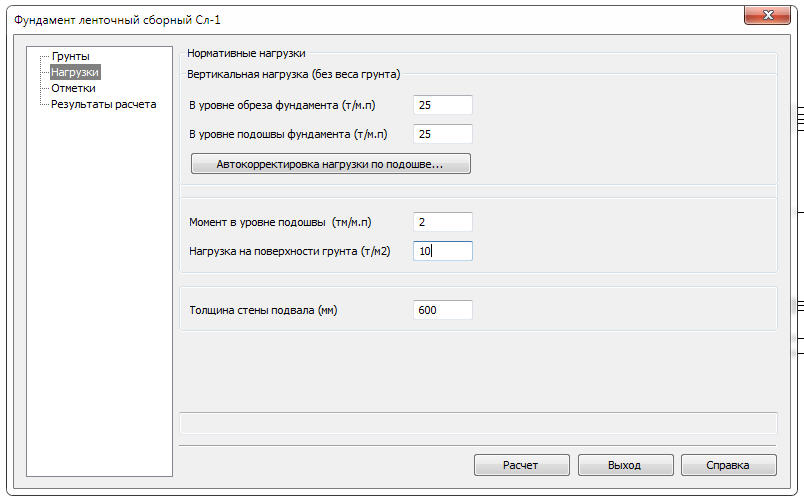

• Расчет по деформациям ленточных фундаментов, проектирование и раскладка в управляемом автоматическом режиме фундаментных плит на схеме расположения (рис. 32−36).

• Возможность сплошной или прерывистой раскладки фундаментных плит.

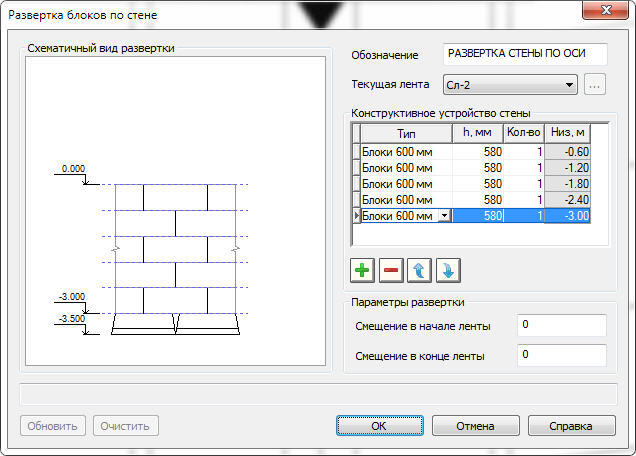

• Раскладка в полуавтоматическом режиме фундаментных блоков в развертках стен.
• Удобный сервисный аппарат редактирования раскладки блоков и фундаментных плит (рис. 37).

• Раскладка (в полуавтоматическом режиме) рандбалок на схеме расположения фундаментов.
• Автоматическая маркировка стеновых блоков и рандбалок на чертеже в соответствии с позициями в спецификации.
• Минимизация объема монолитных заделок при раскладке сборных блоков и фундаментных плит.
• Автоматический подсчет расхода монолитного бетона в развертках стен из сборных блоков и в сборных ленточных фундаментах, учет его в спецификациях.
• Полный набор спецификаций к схемам расположения.

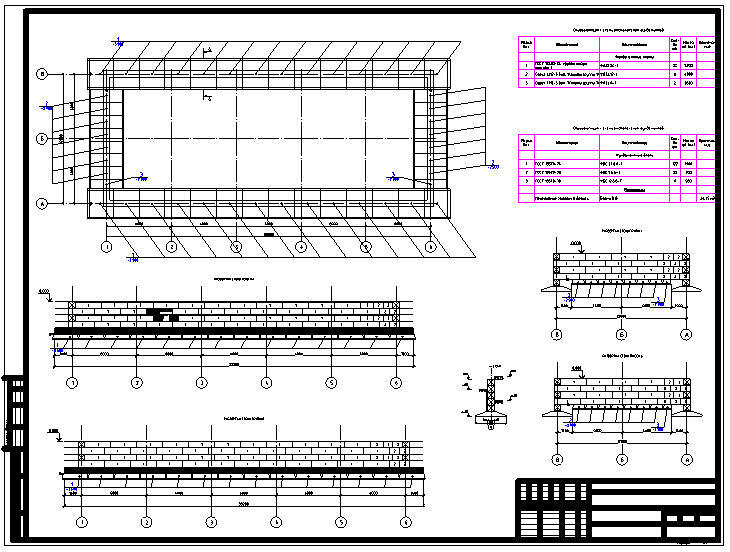

• Формирование и автоматическая отрисовка разреза по данным маркера сборного ленточного фундамента (рис. 38).


• Трассировка и вычерчивание однорядных и многорядных свайных лент линейной, дуговой или круговой конфигурации с шахматной или рядовой расстановкой свай.
• Наличие сервисного аппарата, позволяющего размещать заданное количество свай или же задавать расстояния между ними с широкими возможностями манипулирования «остатком».
• Отрисовка и редактирование контуров ростверков.

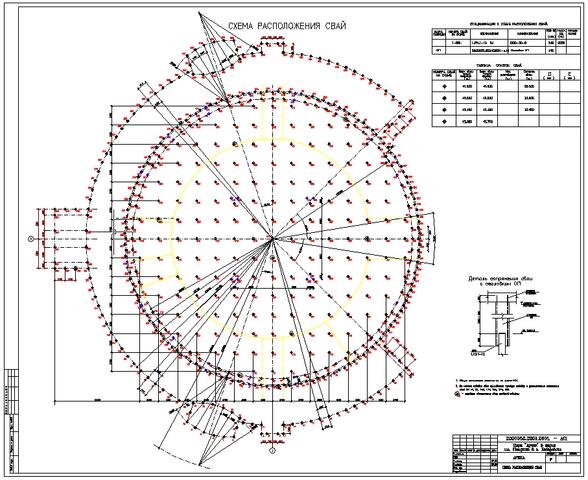

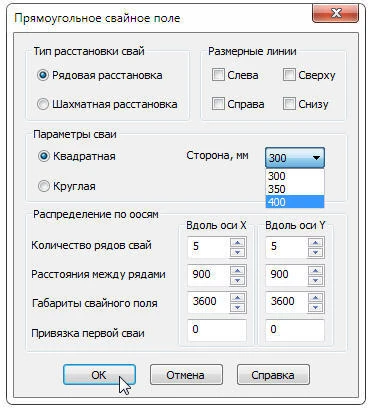

• Вычерчивание свайных полей прямоугольного или кругового очертаний с шахматной или рядовой расстановкой свай, с заданным количеством свай или по заданным расстояниям между ними (рис. 39).

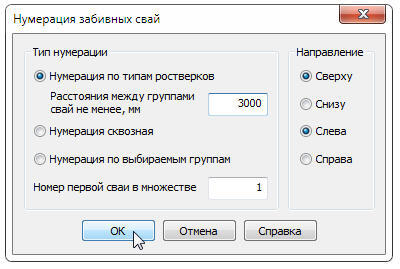

• Автоматическая нумерация свай тремя различными способами (рис. 40).

• Автоматическая визуальная индикация свай по их маркам и типам (рис. 41).

• Автоматическая генерация спецификации и таблицы отметок.
• Возможность многократных редакционных изменений, при которых ранее созданная нумерация, визуальная индикация и набор спецификаций автоматически обновляются по указанию пользователя (рис. 42).


Модуль Project Studio CS 2018 Ядро 18.0

• Исправлено поведение объекта «Отметки на плане»: исключен риск переворота текста при трансформациях.
• Устранены проблемы с добавлением префиксов марки в выносках с текстом, редактированным вручную.

Модуль Project Studio CS 2018 Фундаменты 18.0

• Внесены поправки в выполнение расчета размера столбчатого подколонника фундамента на естественном основании и аналогичных расчетов фундаментов на свайном основании (контроль минимального размера подколонника).
• Изменена структура таблиц с данными железобетонных свай в базе сборного железобетона. Доработан алгоритм загрузки свай, добавленных пользователем.

Модуль Project Studio Ядро 18.0

• Устранена ситуация, при которой выполнение команды Расчленить PS-объекты над условными изображениями элементов армирования, в состав которых входили объекты Project Studio CS, приводило к сохранению в чертеже всех этих PS-объектов.

Модуль Project Studio Ядро 18.0

• При разбиении отметок уровня на фасадах и разрезах не применялся коэффициент сжатия. Исправлено.
• Устранена ошибка расположения узловой выноски при ее создании.
• При создании универсальной выноски в диалоге загружается текст, использовавшийся для предыдущей выноски.

Модуль Project Studio Фундаменты 18.0

• Внесены исправления в расчет при определении действующего напряжения в грунте ниже острия свай (для свайного столбчатого фундамента).
• Отредактирована справочная информация диалога расчетов свайного столбчатого фундамента.

Модуль Project Studio Фундаменты 18.0

• Имя текущего профиля для загрузчика модуля получается из реестра (были ошибки загрузки под профиль настроек по умолчанию).

• В Project Studio CS 2018 реализована поддержка работы с версиями AutoCAD 2017 и 2018.
