Project Studio CS Конструкции

Модуль Project Studio CS 2018 Ядро 18.0

• Исправлено поведение объекта «Отметки на плане»: исключен риск переворота текста при трансформациях.
• Устранены проблемы с добавлением префиксов марки в выносках с текстом, редактированным вручную.

Модуль Project Studio CS 2018 Конструкции 18.0

• Исправлена работа утилиты перенумерации железобетонных плит перекрытия и монолитных участков.
• Исправлена отрисовка засечек на залитых арматурных стержнях раздела «Детальное армирование» в AutoCAD 2007−2014.

Модуль Project Studio Ядро 18.0

• Устранена ситуация, при которой выполнение команды Расчленить PS-объекты над условными изображениями элементов армирования, в состав которых входили объекты Project Studio CS, приводило к сохранению в чертеже всех этих PS-объектов.

Модуль Project Studio Конструкции 18.0

• При простановке ассоциативных гребенчатых и цепных выносок, если в нижней строке настроек был задан какой-либо текст, он не появлялся в выноске. Исправлено.
• Исправлена ошибка, вследствие которой цепная ассоциативная выноска для каркасов не проставлялась при включенной опции Перпендикулярно первому.

Модуль Project Studio Ядро 18.0

• При разбиении отметок уровня на фасадах и разрезах не применялся коэффициент сжатия. Исправлено.
• Устранена ошибка расположения узловой выноски при ее создании.
• При создании универсальной выноски в диалоге загружается текст, использовавшийся для предыдущей выноски.

Модуль Project Studio Конструкции 18.0

• Устранены следующие неточности:
  • в свойствах схематичного стержня для варианта подсчета «Погонажная арматура» параметр Суммарная длина не учитывал количество стержней;
  • в процессе редактирования линейного распределения неправильно изменялась позиция при переключении режима подсчета «Погонажная» — «Отдельные стержни»;
  • в некоторых случаях появлялся курсивный текст в маркировке диаметра загиба;
  • в спецификации конструкции раздел появлялся даже в том случае, если для всех элементов этого раздела было указано «Не включать в спецификацию»;
  • марка конструкции при ее редактировании в Диспетчере марок через раздел свойств приобретала в конце индекс «0».
• Диалог создания новой конструкции теперь разрешает вводить только цифры в поле с номером марки.

Модуль Project Studio Конструкции 18.0

• Вес металлопроката в спецификации «Данные для спецификации железобетонных конструкций», получаемой из генератора спецификаций, указывался в граммах. Исправлено.

Модуль Project Studio CS Конструкции 2018

• Добавлена возможность специфицировать отдельные и линейно распределенные схематичные стержни как погонажную арматуру.
• Введен новый тип элементов модели — Деталь металлопроката. Добавлена возможность регистрировать чертеж детали металлопроката. Элементы металлопроката теперь могут выступать и в качестве элементов собираемой конструкции по сортаментным данным, и в качестве вхождения той или иной марки детали металлопроката.
• Реализована возможность включать в состав железобетонных конструкций элементы металлопроката, которые попадают в соответствующий раздел спецификации на конструкцию.
• Поддерживается возможность вносить данные для ведомости расхода стали по позициям, добавляемым в раздел «Материалы».
• Появилась возможность формировать пользовательские группы изделий.
• Добавлена возможность использовать расширенные наименования марок конструкций и наименований деталей (например, колонна Км-4.1а, хомут Х1а).
• Поддерживаются поиск и установка вида на чертеж зарегистрированной детали или изделия из Диспетчера марок КЖ. Вызов этой опции производится из контекстного меню марки в соответствующем разделе Диспетчера марок.
• Для элементов раздела «КЖ-Обозначения» (гребенчатой и цепной ассоциативных выносок) добавлена возможность ручного ввода текста в начале и конце каждой строки ассоциативной выноски элемента — наряду с автоматически формируемым текстом.

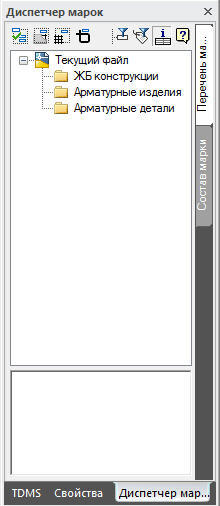

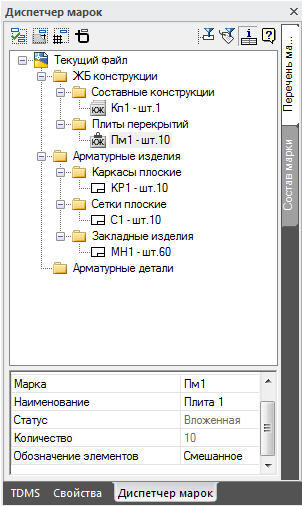

• Отображение элементов армирования, используемых в чертеже, с возможностью просмотра и редактирования их параметров в составе Диспетчера марок (рис. 1).

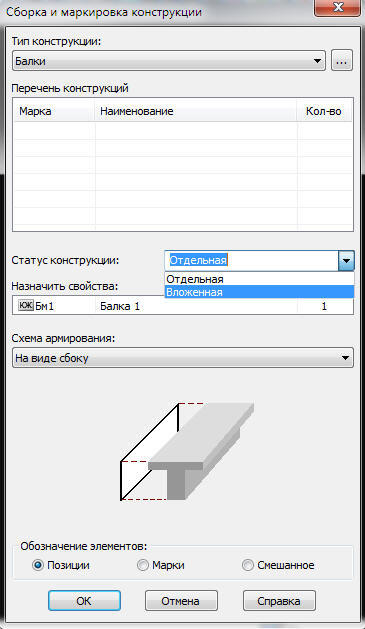

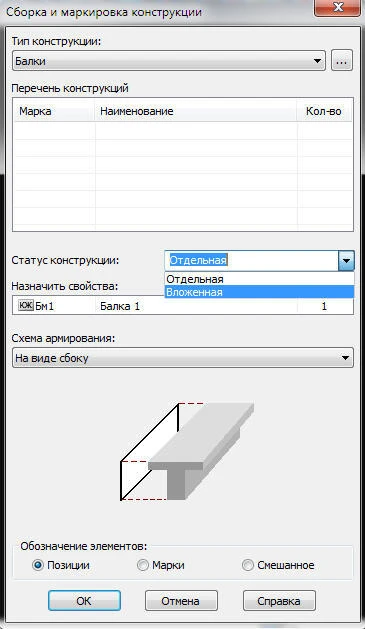

• Сборка элементов армирования в объект Железобетонная конструкция (рис. 2).
• Просмотр и редактирование перечня элементов армирования в составе отдельных и составных железобетонных конструкций (добавление, удаление и изменение параметров элементов) (рис. 3).
• Формирование одиночных и вложенных конструкций.

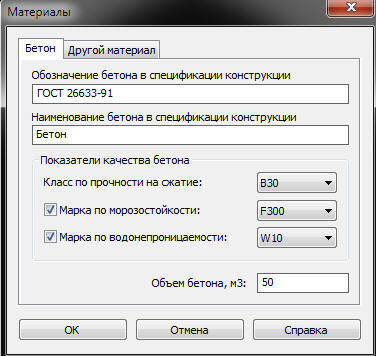

• Удобный механизм введения материалов в формируемой составной конструкции (рис. 4).
• Просмотр всех элементов собранной конструкции на чертеже методом выделения.
• Сборка и маркировка арматурных изделий, регистрация их чертежей.
• Автоматическое формирование спецификаций на арматурные изделия и на сформированные объекты Железобетонной конструкции (плиты, балки, колонны и т.д.).

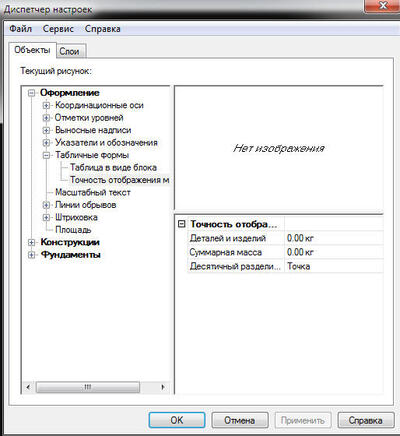

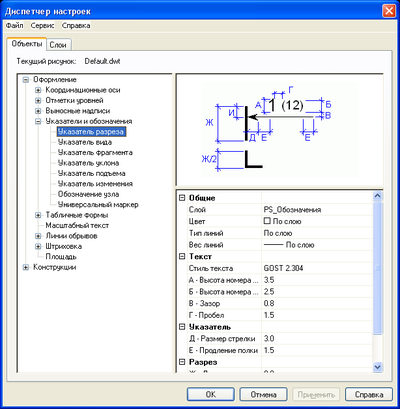

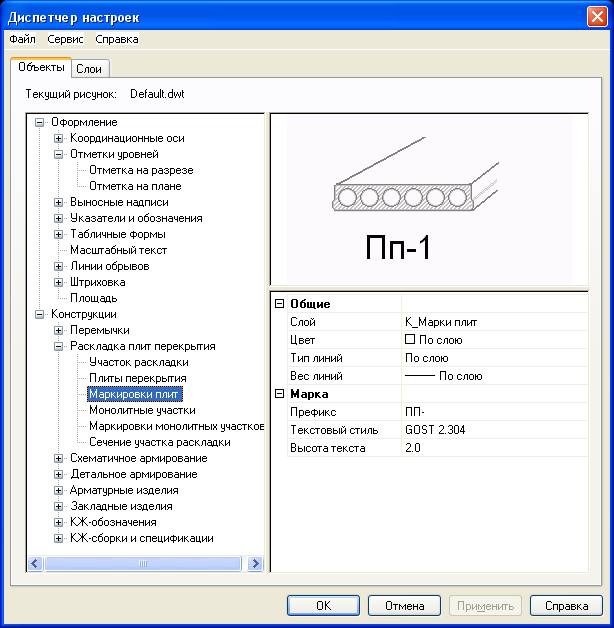

• управление настройками параметров всех элементов программы (рис. 5−7);

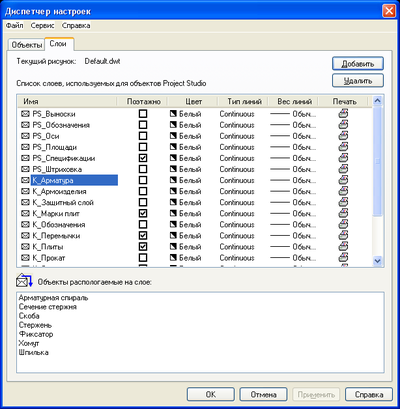

• использование стандартных и создание пользовательских слоев с настройкой их свойств (рис. 8);

• сохранение настроек в файле для их последующего использования в других проектах;
• настройка параметров ассоциативных выносок.

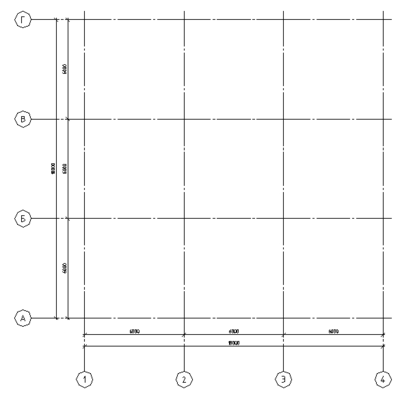

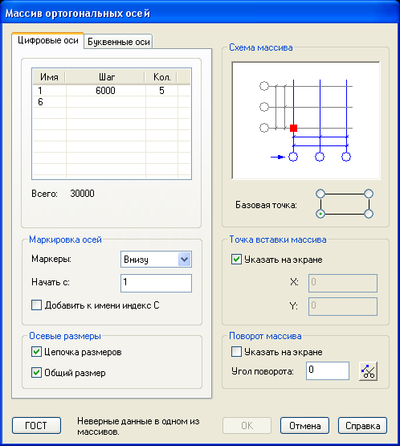

• отрисовка строительных осей на чертеже — по отдельности или как массива (рис. 10−11);

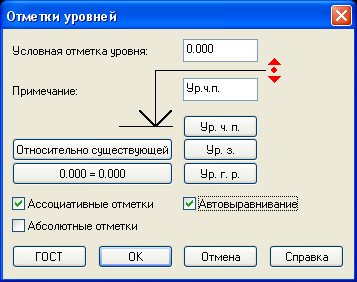

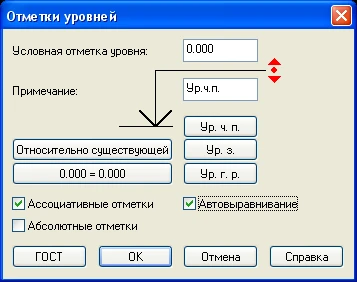

• обозначение на чертеже ассоциативных высотных отметок и отметок на планах (рис. 12);

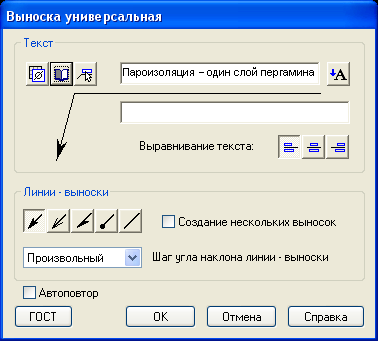

• отрисовка выносок на чертежах с использованием записной книжки и специальных символов (рис. 13−14);

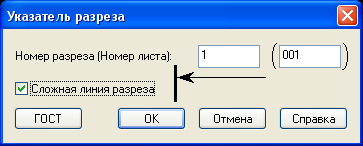

• нанесение на чертеж разрезов, фрагментов и флажков изменений (рис. 15);

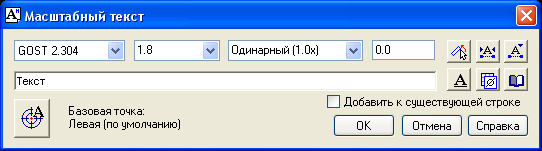

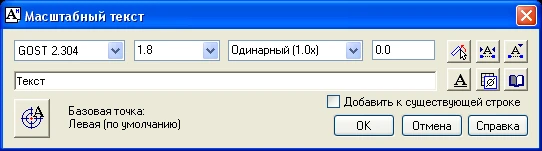

• использование масштабного текста в чертеже (с применением записной книжки и спецсимволов) (рис. 16);

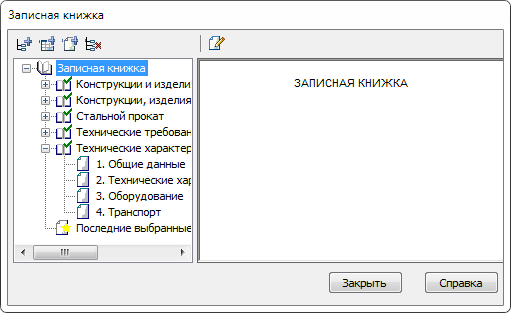

• использование записной книжки с возможностью пополнения пользовательских страниц и таблиц (рис. 17);

• отрисовка граничных штриховок с возможностью их редактирования;
• использование в работе специальных инструментов построения;
• использование инструментов определения площади по контуру;
• сохранение шаблонов спецификаций, разработанных пользователем, с возможностью последующего редактирования таблиц;
• экспорт данных спецификаций в программу Microsoft Office Excel;
• импорт данных спецификаций из программы Microsoft Office Excel;
• использование инструментов управления слоями чертежа.

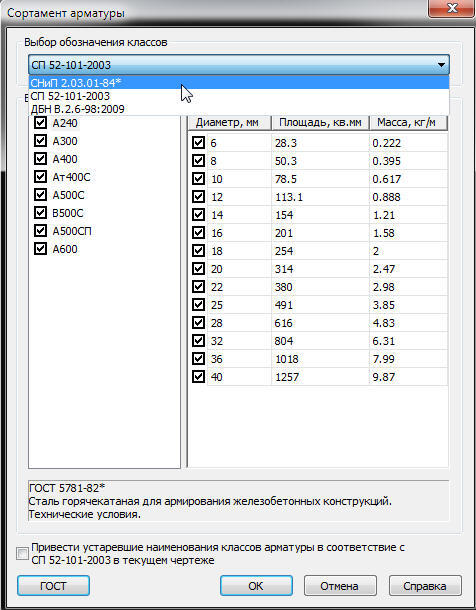

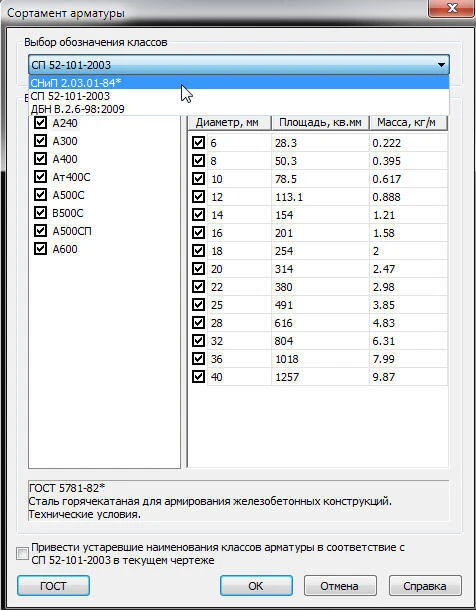

• выбор нормативного документа из диалогового окна Сортамент арматуры, определяющего последующий выбор класса и диаметра линейных элементов армирования (стержни и детали), а также контрольных параметров при их создании (рис. 18);

• возможность автоматически присвоить арматуре, ранее отрисованной по СНиП 2.03.01−84*, соответствующие классы по СП 52−101−2003 путем выбора нужной позиции в диалоговом окне;

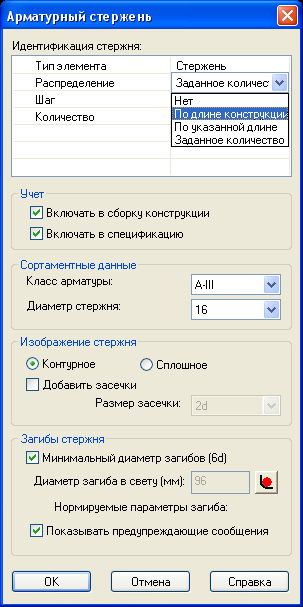

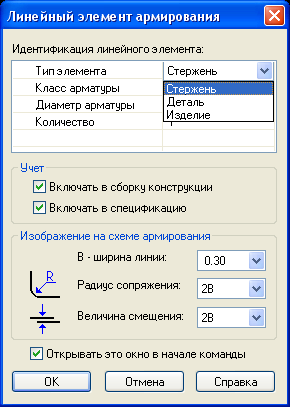

• отрисовка на чертеже линейных элементов армирования с возможностью присвоения параметров (стержни, детали и закладные изделия) (рис. 19);

• возможность управлять включением элемента армирования в состав конструкции и спецификации при его создании и редактировании;
• возможность преобразования стандартных элементов чертежа формата *.dwg (линии, полилинии и дуги) в объекты схематичного армирования (стержни, детали и закладные изделия);
• инструмент Участки распределения арматуры, предназначенный для создания участков распределения правильной и произвольной формы с учетом отверстий;
• при использовании инструмента Массив на участке создается связанная группа объектов программы (участок распределения, линейный элемент армирования и ассоциативная выноска). Все объекты связанной группы доступны для редактирования. Количество арматурных стержней в этом случае приводится в метрах с учетом общей площади участка распределения;
• распределение линейных элементов армирования (стержни, детали и изделия) по диапазону распределения, причем геометрия направляющей может быть различной. Все объекты связанной группы доступны для редактирования;

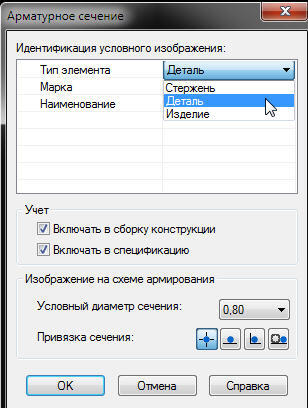

• формирование на чертеже условного арматурного сечения (стержень, деталь и изделие) по условному диаметру, задаваемому пользователем (рис. 20);

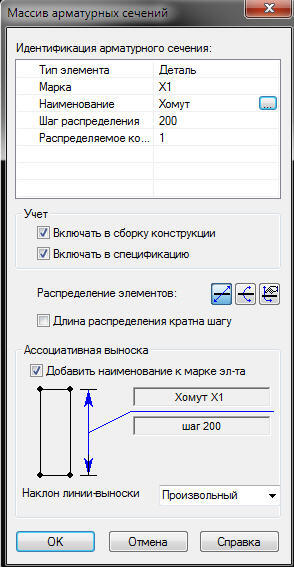

• распределение условных арматурных сечений по параметрам и траекториям, выбираемым пользователем (рис. 21);

• условное изображение арматурных сеток с маркой и с параметрами ранее отработанных в проекте марок арматурных изделий;
• отрисовка сечения арматурной сетки с присвоением марки;
• отрисовка группы сеток с присвоением марки;
• раскладка сеток на участке с присвоением марок основных и добавочных сеток;
• добавление изображения анкеров к линейным элементам армирования и редактирование изображений анкеров;
• редактирование линейных элементов армирования;
• преобразование условных изображений в ранее разработанные марки деталей и изделий с последующим включением их в спецификации.

• отрисовка арматурных стержней и деталей с учетом их количества, исходя из принятого типа распределения по конструкции (по длине конструкции, по указанной длине и по количеству) (рис. 22);

• возможность управлять включением элемента армирования в состав конструкции и спецификации при его создании и редактировании;
• учет количества арматурных деталей (хомутов, шпилек и скоб), исходя из принятого типа распределения по конструкции (по длине конструкции, по указанной длине и по количеству);
• определение длины отрисовываемого поперечного сечения стержня или детали с учетом метода определения его длины в конструкции (по длине конструкции, по указанной длине);
• возможность использования зарегистрированных марок арматурных изделий, созданных при разработке схем армирования;
• возможность преобразования стандартных элементов чертежа формата *.dwg (линии, полилинии и дуги) в объекты детального армирования (стержни и детали);
• редактирование стержней;
• порядок следования стержней на чертеже (эта возможность позволяет получить представление о расположении стержней в конструкции);
• отрисовка границ защитного слоя для последующего его использования при армировании конструкции;
• распределение поперечных сечений стержней в конструкции (с учетом нормативных требований);
• соединение отдельных стержней петлей;
• отрисовка хомутов, шпилек и скоб (вид спереди) по отрисованным ранее поперечным сечениям стержней с последующей регистрацией чертежа детали;

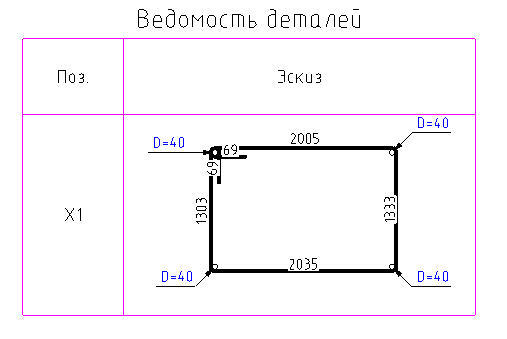

• автоматическое формирование эскиза детали в процессе регистрации ее чертежа и автоматическое добавление эскиза в формируемую ведомость деталей (рис. 23);

• создание вида хомутов, шпилек и скоб сбоку с использованием параметров ранее созданных марок для получения полных данных об элементе;
• отрисовка чертежа «Арматурная спираль» и подсчет общей длины стержня;
• отрисовка фиксатора-разделителя (вид спереди, вид сбоку и вид сверху) и подсчет полной длины стержня.

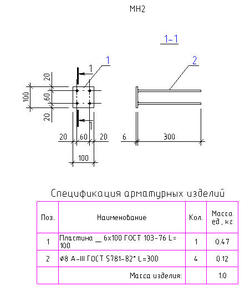

• использование в чертежах марок унифицированных закладных изделий по серии 1.400−15 (рис. 24) с учетом возможности определения параметров анкеровки и подбора марки стали (рис. 25−26);

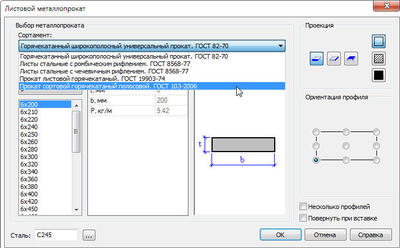

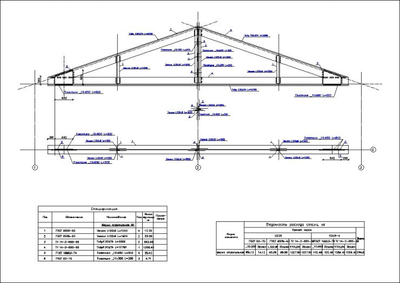

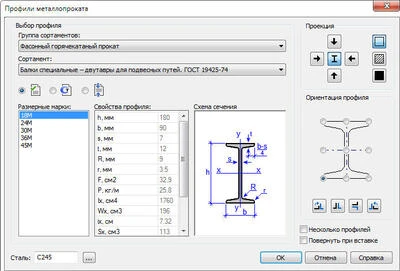

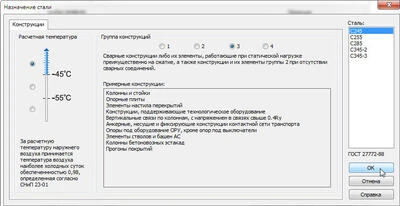

• отрисовка элементов металлопроката, включая листовой прокат (ГОСТ 103−76, ГОСТ 82–70, ГОСТ 8568–77, ГОСТ 19904–90, ГОСТ 19903–74) (рис. 27−28), с учетом марки стали, выбираемой в соответствующем диалоговом окне (рис. 29−30);

• произвольная резка элементов металлопроката, в том числе отверстий произвольной конфигурации;
• отрисовка раззенкованного отверстия на виде листового проката сверху и сбоку с проверкой принимаемого решения;
• добавление высаженной головки к детальным стержням;
• обозначение диаметра загиба для оформления чертежей арматурных стержней детального армирования;

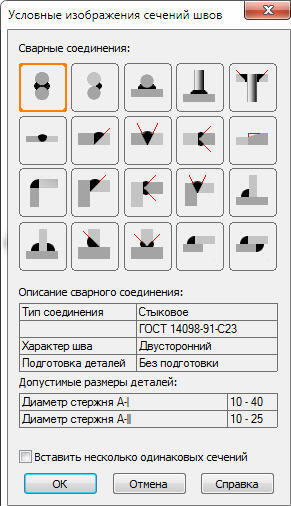

• изображение сварного шва в плане и сечении (рис. 31);

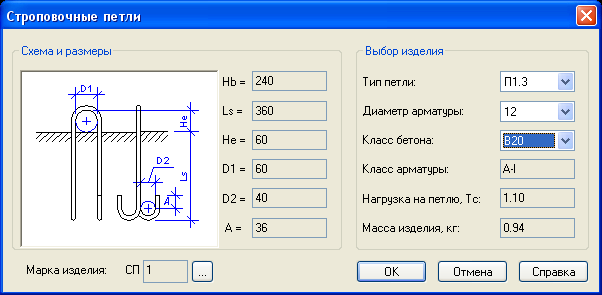

• генерация марок строповочных петель с отрисовкой марки строповочной петли на чертеже и последующим ее использованием в схематичном армировании (рис. 32).

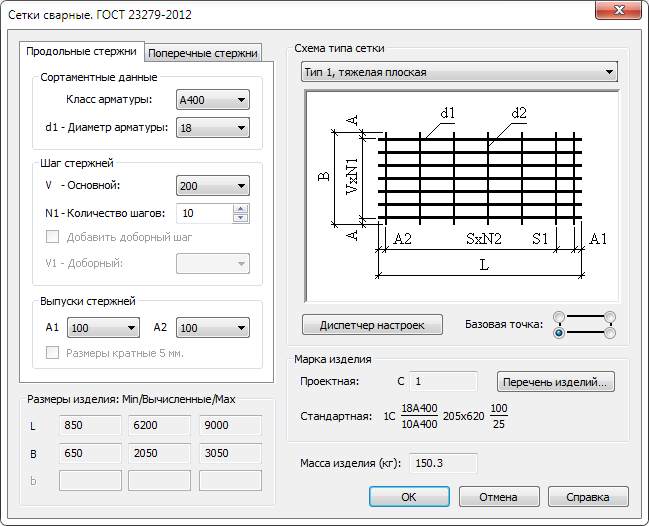

• Раздел предназначен для разработки чертежей марок сварных сеток и каркасов. Инструмент Сетки сварные по ГОСТ 23279–2012 позволяет быстро и корректно выбрать значения параметров, автоматически выполнить вычисления, а также подготовить изображение марки сетки или каркаса для вставки в чертеж. Все выбираемые параметры сеток соответствуют значениям ГОСТ (рис. 33).


• автоматически контролируются наборы диаметров продольных и поперечных стержней по условиям сварки и соответствие габаритов сетки разрешенным параметрам;
• набор диаметров автоматически изменяется в соответствии с нормативным документом, принятым на стадии начала работы над проектом (СНиП 2.03.01−84 или СП 52−101−2003);
• на основе выбранных параметров изделия автоматически калькулируются общие размеры сетки (длина и ширина). Если полученное значение превышает разрешенную величину, программа не позволяет создать сетку;
• автоматически генерируется стандартная марка изделия для вставки в спецификацию;
• общая масса изделия вычисляется автоматически (используются данные стержней, входящих в состав сетки) (рис. 34);

• программа позволяет, используя специальные инструменты резки стандартных арматурных изделий и сборки новой марки из разрозненных детальных, схематичных элементов армирования и элементов металлопроката, формировать нестандартные арматурные изделия.

Технология, порядок работы и возможности формирования чертежей марок арматурных каркасов аналогичны процессу формирования чертежей марок сварных арматурных сеток.

• Раздел содержит команды, предназначенные для создания на чертеже ассоциативных выносок, обеспечивающих жесткую связь данных в выноске и элементе (рис. 35−36).

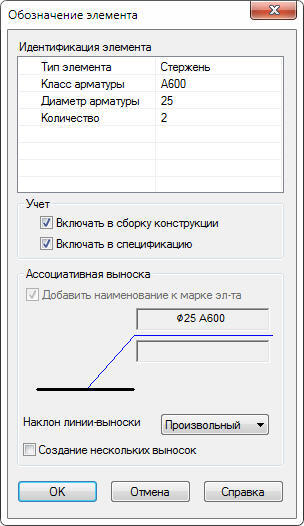

• Обозначение элемента (создание одиночной выноски и выноски с группы элементов). При создании выноски с группы элементов контролируются параметры каждого элемента. Применяется для схематичных, детальных элементов армирования и закладных деталей.
• Гребенчатая выноска. При создании выноски с группы элементов контролируются параметры каждого элемента. Применяется для схематичных и детальных элементов армирования.
• Цепная выноска. При создании выноски с группы элементов контролируются параметры каждого элемента. Применяется для схематичных и детальных элементов армирования.
• Обозначение сеток. Команда предназначена для получения ассоциативных выносок как с отдельных схематичных сеток, так и с массивов.
• Позиционирование деталей изделия. Команда предназначена для получения ассоциативных выносок с элементов чертежей марок сеток и каркасов.
• Обозначение диаметров загибов арматурных стержней (арматурные стержни детального армирования).
• Обозначение маркировки сварных швов.

Ассоциативные выноски ко всем элементам армирования обеспечивают автоматическое обновление данных выноски при изменении свойств объекта и данных об элементе в выноске.

• возможность разгиба анкерного крюка;
• регистрация чертежа детали для последующего использования сформированной марки в чертежах конструкций;
• резка массива стержней для создания нестандартных арматурных изделий;

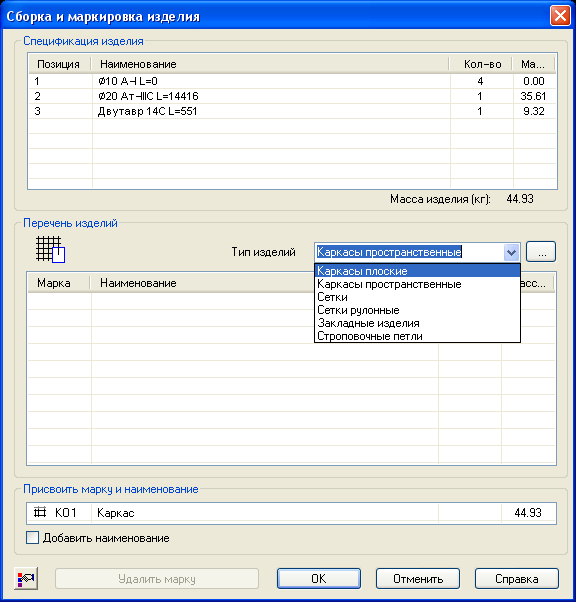

• сборка и маркировка изделий из отдельных элементов армирования, в том числе арматурных и закладных (рис. 37).

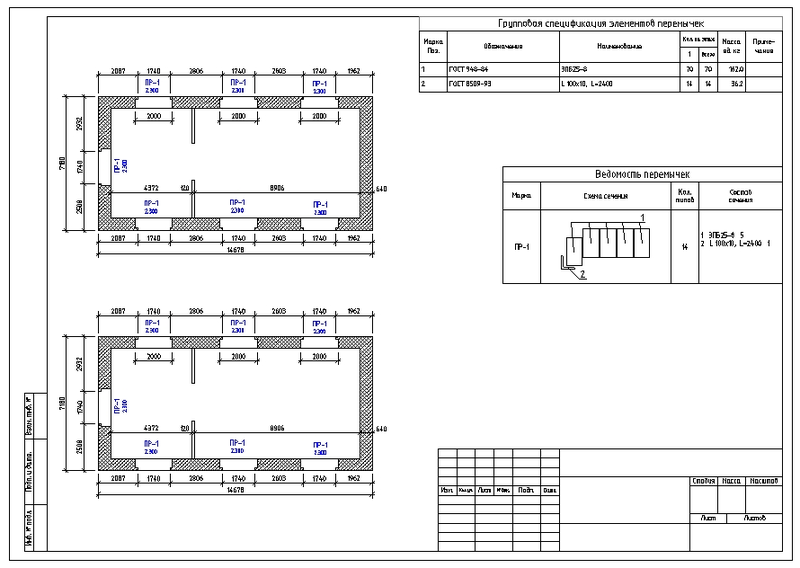

• Раздел содержит команды, предназначенные для создания на чертеже ассоциативных выносок, обеспечивающих жесткую связь данных в выноске и элементе (рис. 35−36).


• быстрого и удобного формирования и редактирования сечений с помощью специального диалога;
• удобного отбора сечений из базы — по параметрам проема и стены.

Программа обеспечивает автоматический подбор вариантов реализации каждого элемента сечения в базе данных проекта, создание маркировки и сохранение всей необходимой информации в чертеже. При формировании перемычки автоматически отслеживается соответствие графических параметров данным из базы, в случае их несоответствия программа сообщает пользователю об ошибке (рис. 38). Ведомости и спецификации перемычек по этажам, фрагментам или по всему объекту формируются в автоматическом режиме.

• раскладка как одиночной плиты, так и массива плит определенного типа, задаваемого пользователем;
• автоматическая раскладка плит по заданному участку, подбор нескольких вариантов раскладки с использованием плит из базы проекта (рис. 39);

• контроль опирания плит на стену;
• распределение монолита по участку;
• редактирование раскладки и одиночных плит;
• перестановка плит и монолитных участков в пределах существующего участка раскладки;
• слияние и разбиение монолитных участков в пределах раскладки;
• замена плиты на монолитный участок и наоборот, а также замена плиты на плиту другого размера;
• перенумерация плит перекрытий;
• получение информации по указанным плитам;
• формирование спецификаций плит перекрытий на этаж, объект, по выбору на чертеже;
• подсчет в спецификации к схеме раскладки плит перекрытия количества закладных изделий, отрисованных на чертеже раскладки плит с использованием инструмента Условное изображение элемента раздела Схематичное армирование (рис. 40−41).

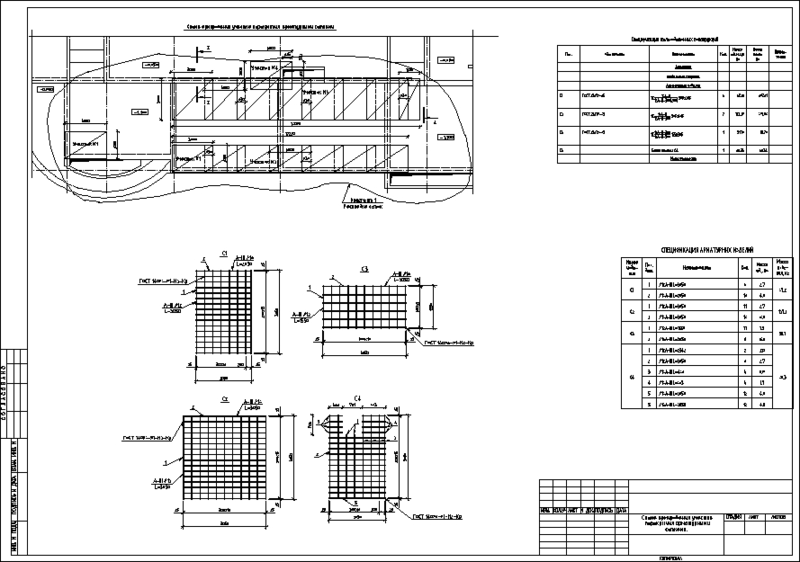

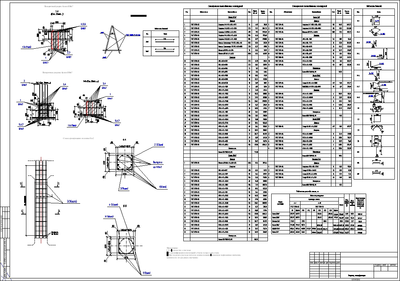

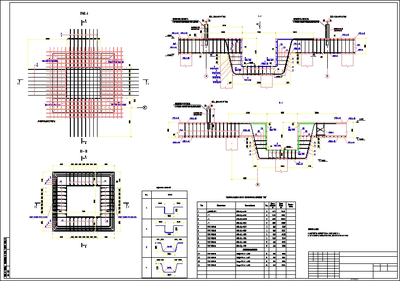

Результатом применения инструментов программы являются полностью оформленные чертежи марок КЖ и КЖИ. Сроки выполнения проектных работ снижаются минимум на 30%. В качестве примера приводим чертеж перекрытия, выполненный средствами программы Project Studio CS Конструкции (рис. 42−43).
