Специализированное программное обеспечение Project Studio CS СКС — инструмент, позволяющий повысить эффективность труда при проектировании структурированных кабельных систем, на сленге проектировщиков — «слаботочки».

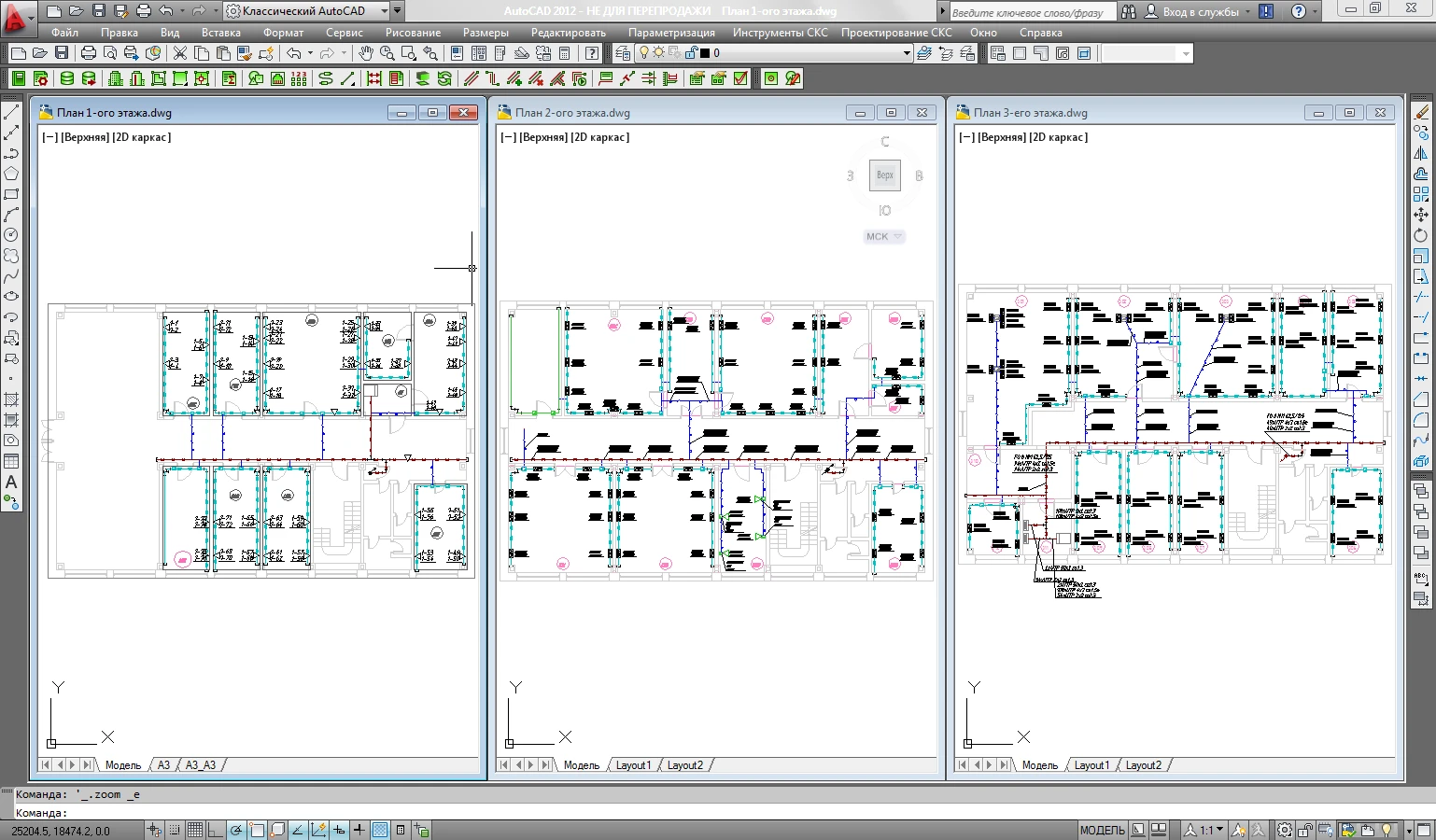

Будучи приложением к AutoCAD, Project Studio CS СКС позволяет загружать архитектурную подоснову любого формата, поддерживаемого этой системой (*.dwg-файлы, растровые изображения, OLE-объекты и т.д.), а при использовании Autodesk Architectural Desktop или AutoCAD Architecture — работать с *.dwg-файлами, созданными в этих программах.

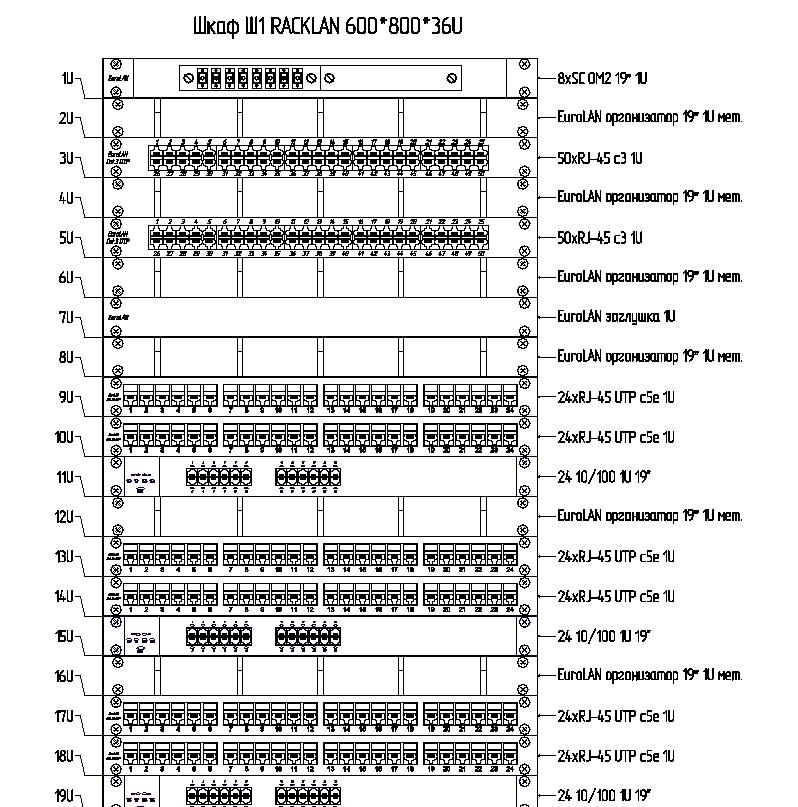

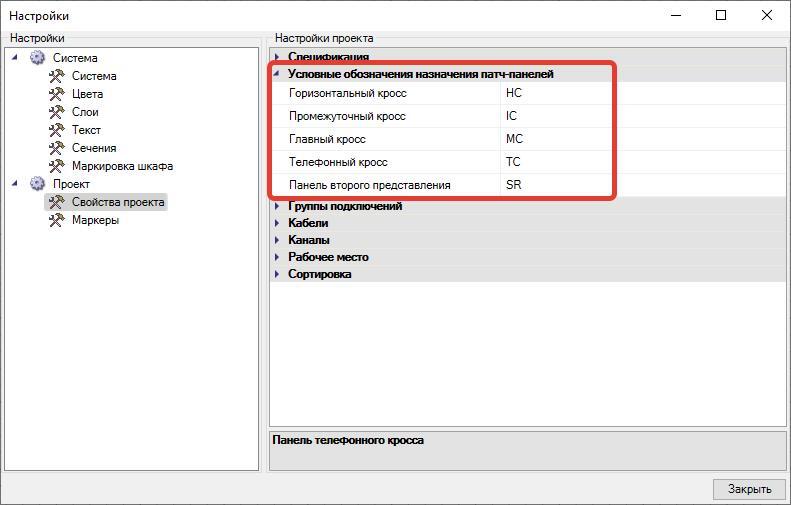

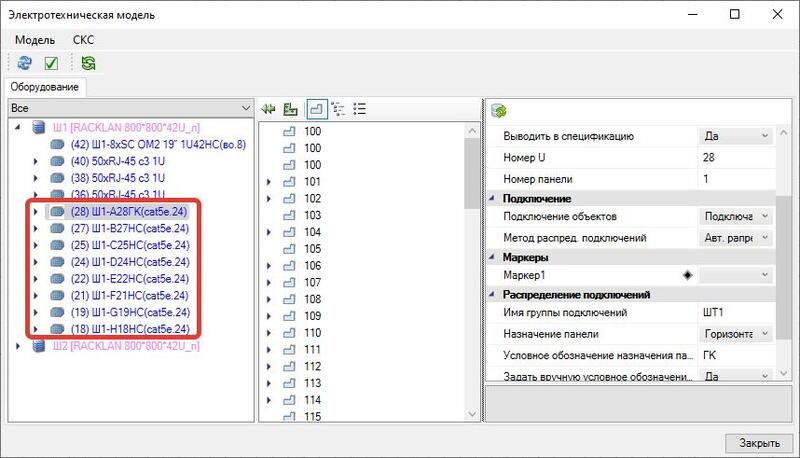

Для каждой патч-панели в шкафу можно выбрать ее назначение по ГОСТ Р 53246−2008: горизонтальный кросс, промежуточный кросс, главный кросс. Для каждого из назначений введено условное обозначение согласно указанному ГОСТ. Условные обозначения можно менять в свойствах проекта.

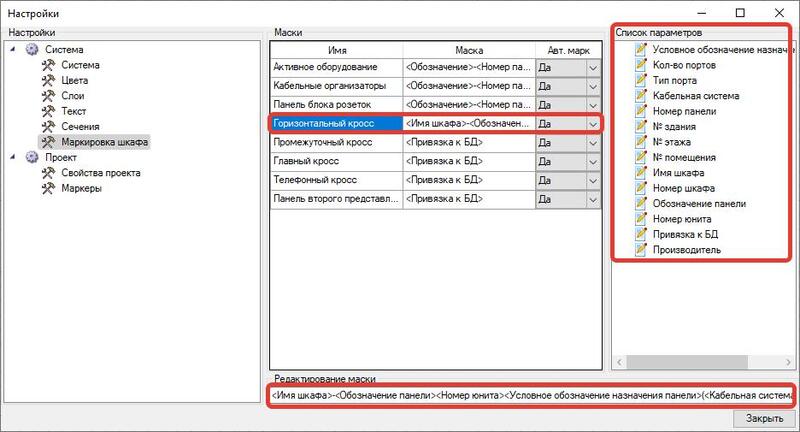

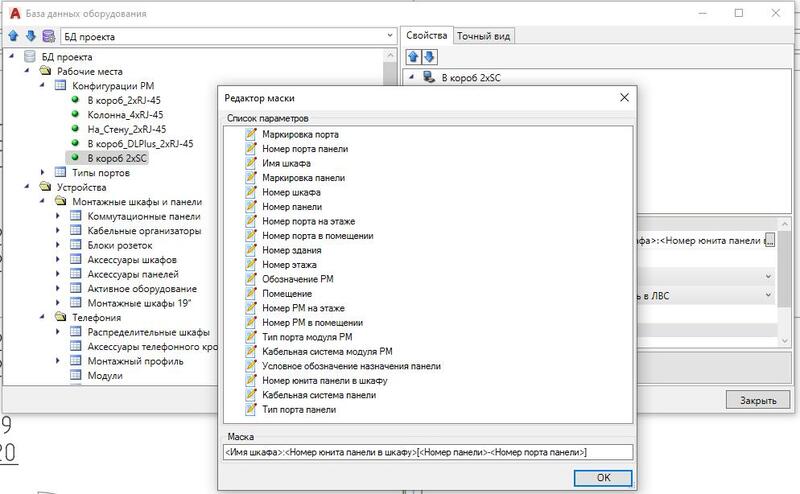

В настойках маркировки шкафа для каждого назначения патч-панелей есть возможность задать собственный шаблон маркировки, используя различные параметры. Как результат, для каждой патч-панели можно в автоматическом режиме получить уникальный номер.

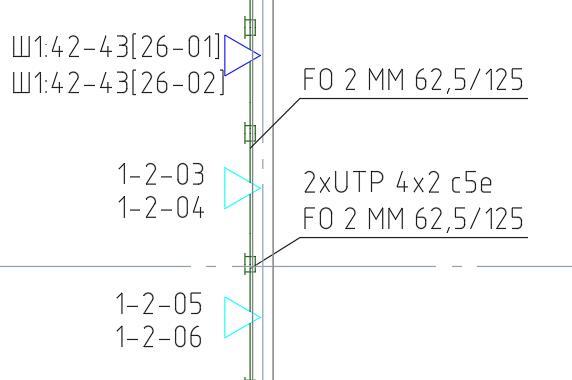

Подключения РМ по оптике. Появилась возможность подключать пару оптических портов на рабочих местах двужильным оптическим кабелем. Эта возможность реализована как для симплексных, так и дуплексных разъемов патч-панелей.

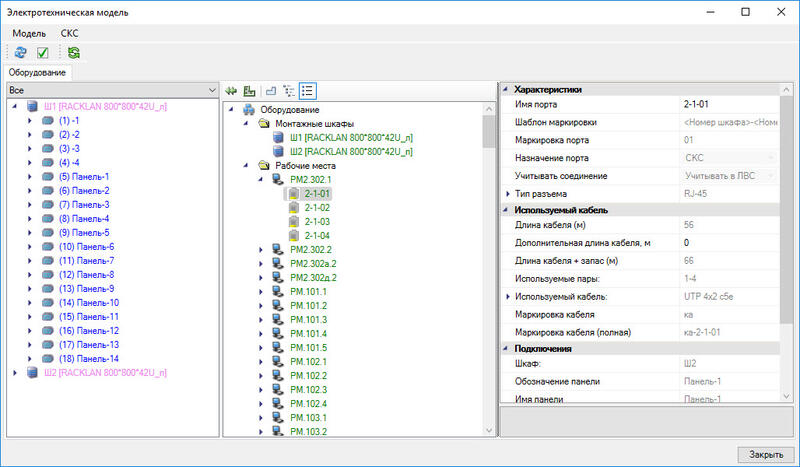

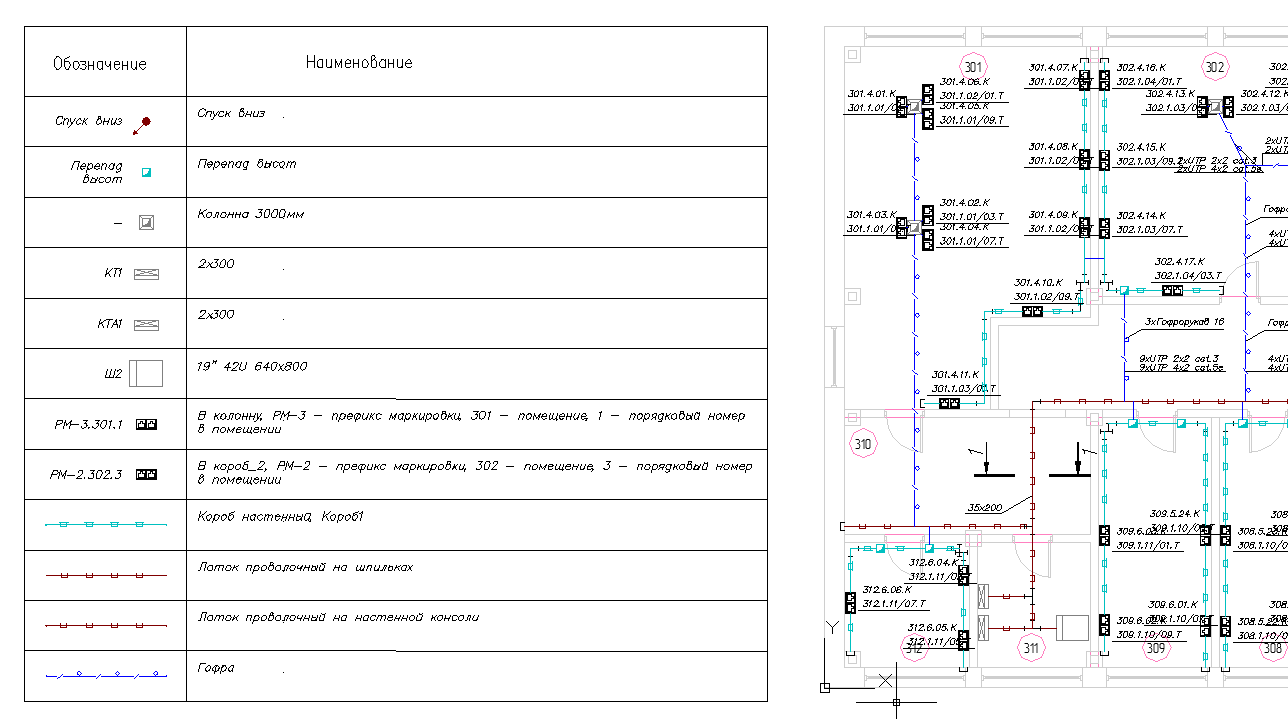

Для маркировки рабочих мест добавлены дополнительные параметры свойств патч-панелей и свойств модулей для рабочих мест, такие как занимаемый юнит патч-панели в шкафу, назначение панели, типы портов и т.п.

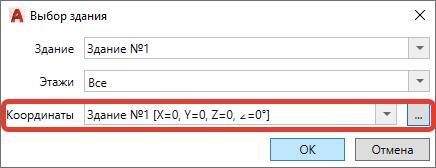

Добавлена возможность указания абсолютных координат при выгрузке модели проекта в IFC, RBIM или в *.dwg.
Добавлена возможность указания абсолютных координат при выгрузке модели проекта в IFC, RBIM или в *.dwg.
Исправлена ошибка отображения количества типов кабеля в лотках.

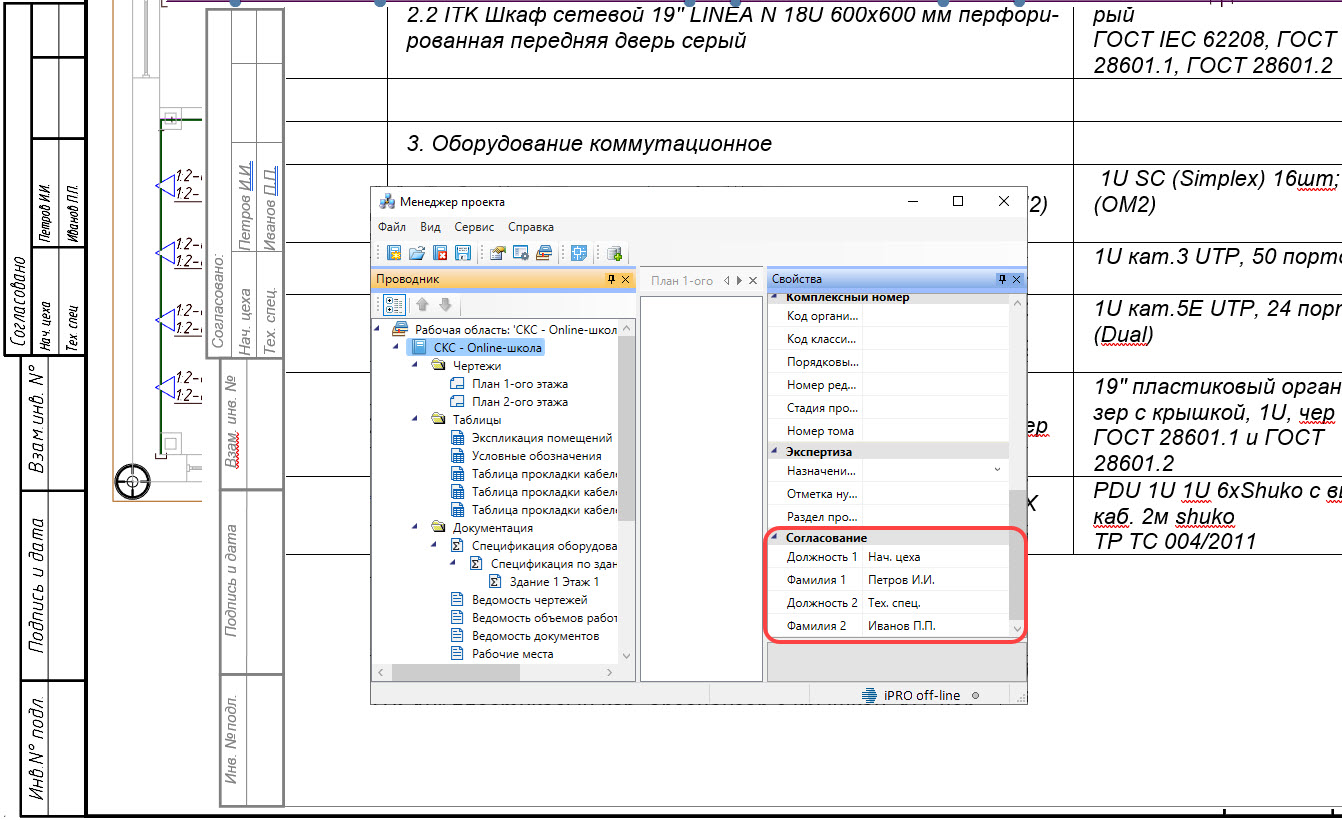

Добавлена возможность автоматического заполнения штампа согласования с указанием должности и ФИО.

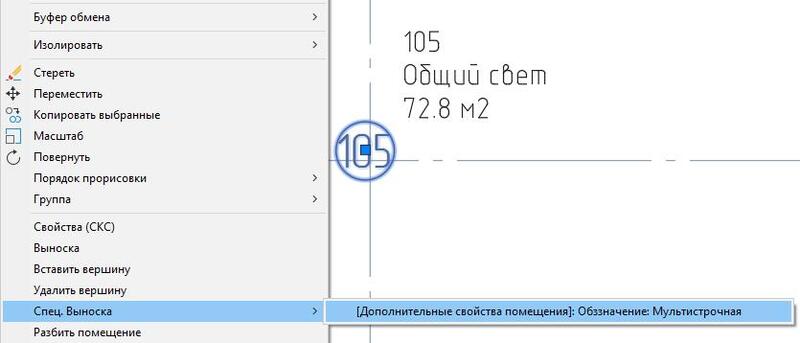

Добавлена возможность выводить выноску со свойствами помещений.

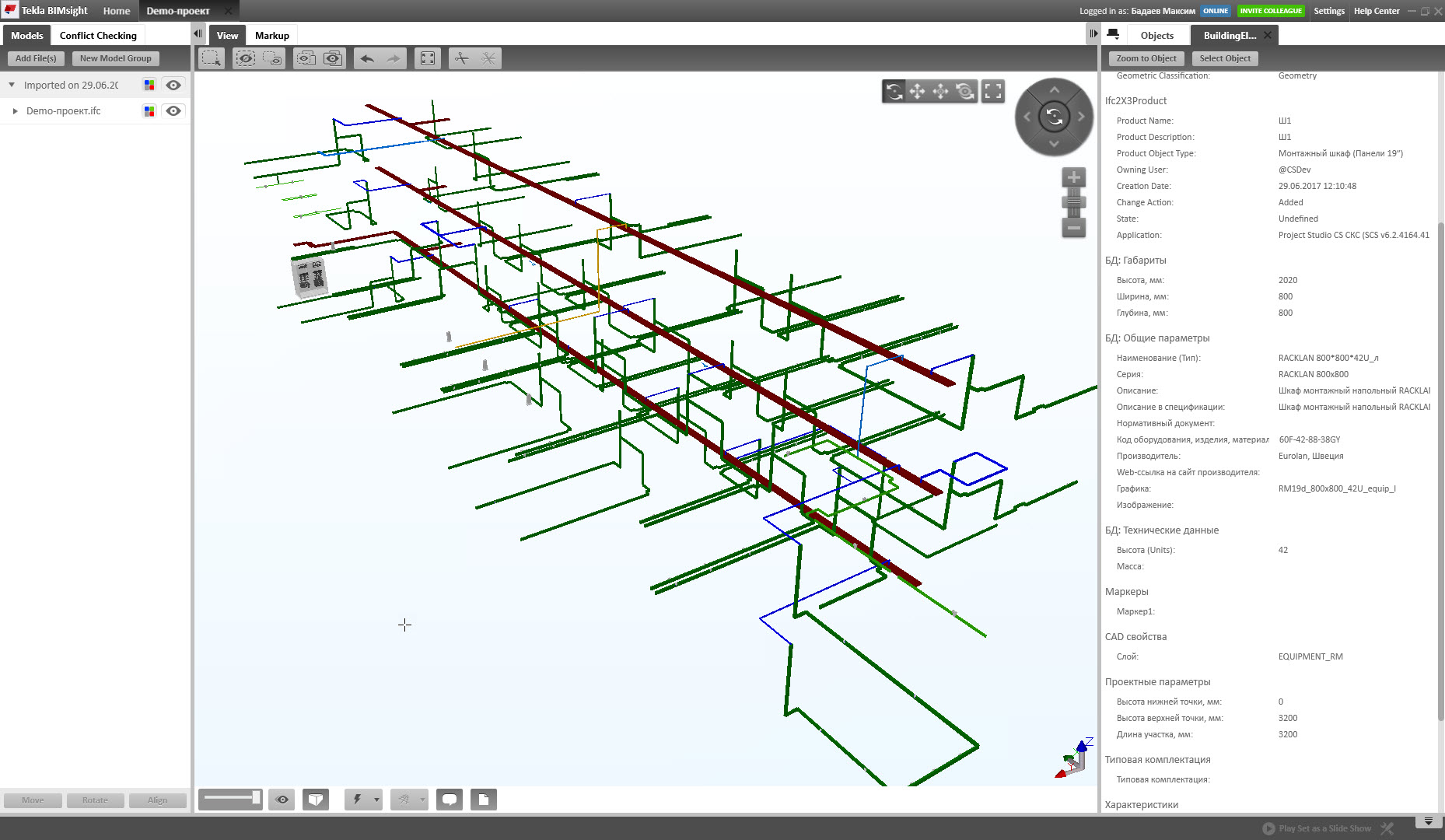

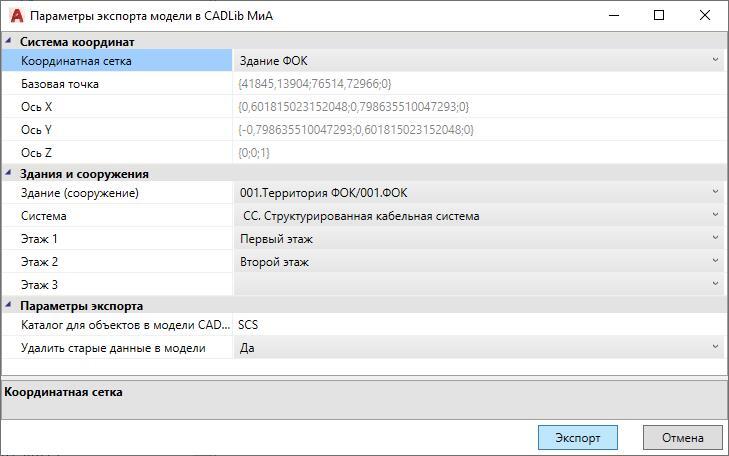

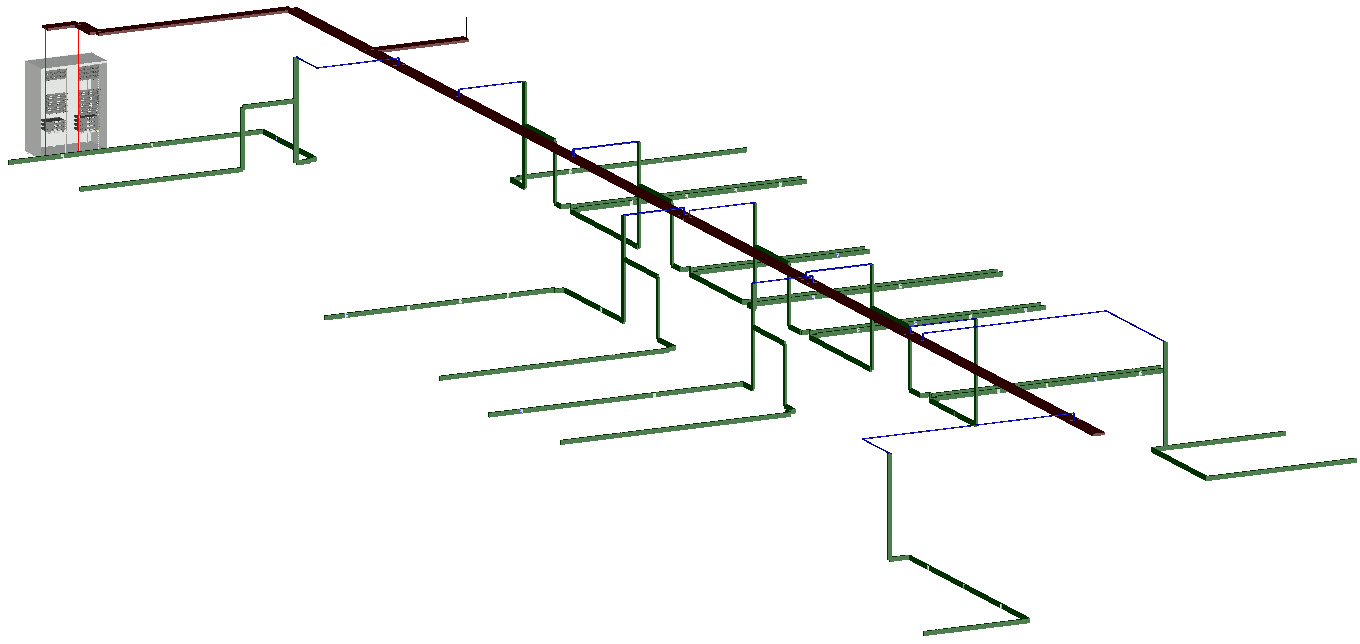

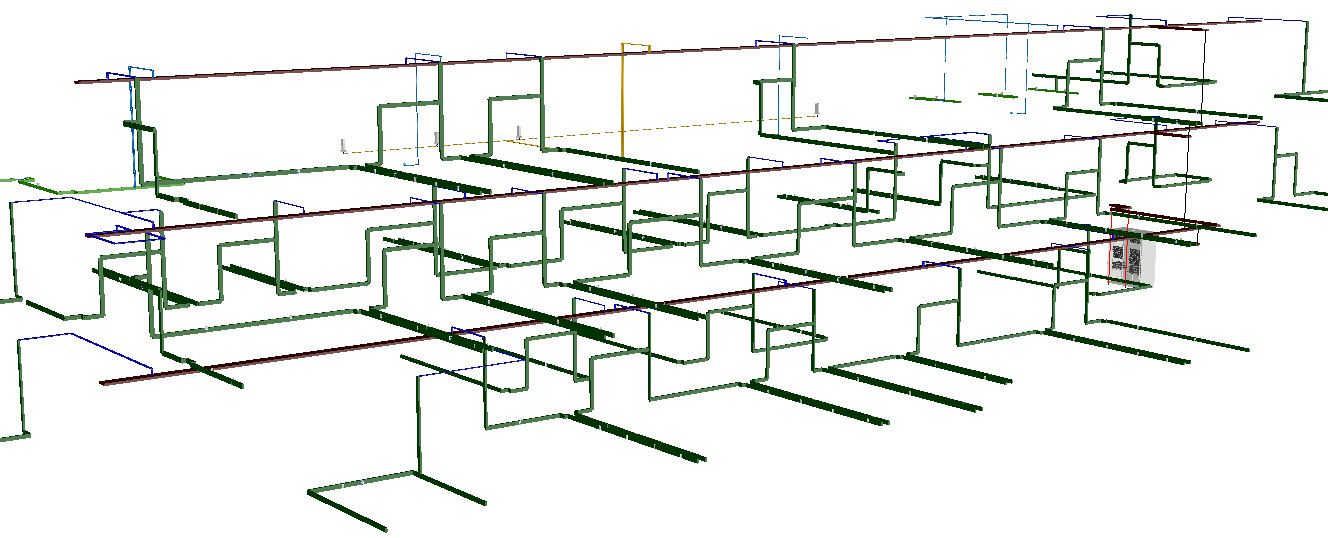

Реализована поддержка экспорта моделей структурированных кабельных систем, а также кабеленесущих систем в заданную структуру проекта CADLib Модель и Архив с учетом координатных сеток и проектируемых систем.

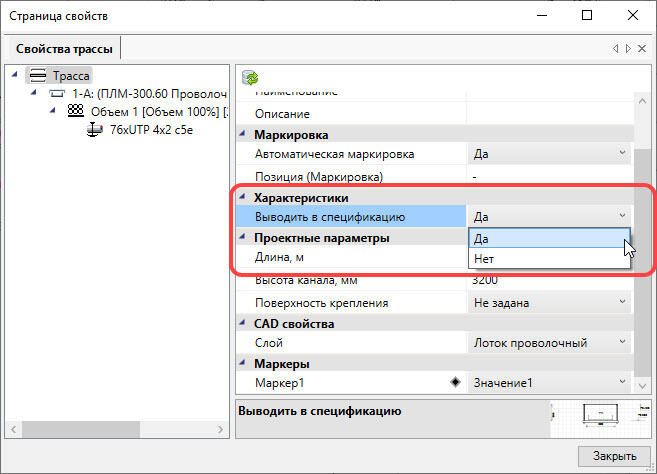

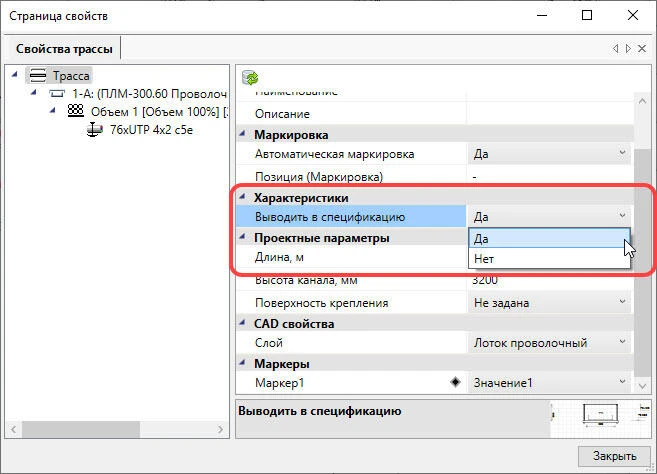

В свойствах трассы появился параметр Выводить в спецификацию. Теперь можно исключить попадание элементов конструкции трассы в спецификацию оборудования, изделий и материалов.
