Project Studio CS Водоснабжение

Программа Project Studio CS Водоснабжение имеет привычный интерфейс, что позволяет свести к минимуму сроки ее внедрения. Пользователь работает со стандартными выпадающими меню, панелями инструментов, командной строкой. Кроме того, в Project Studio CS Водоснабжение реализованы сервисные функции создания моделей систем водоснабжения и канализации, такие как контекстное меню, режимы отслеживания и объектной привязки и т.п.

Все объекты Project Studio CS Водоснабжение (трубопроводы, санитарные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Каждый из этих объектов обладает характерными свойствами, которые можно редактировать в процессе проектирования, причем для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов и арматуры можно выбрать сортамент и типоразмер, для санитарных приборов — сортамент.

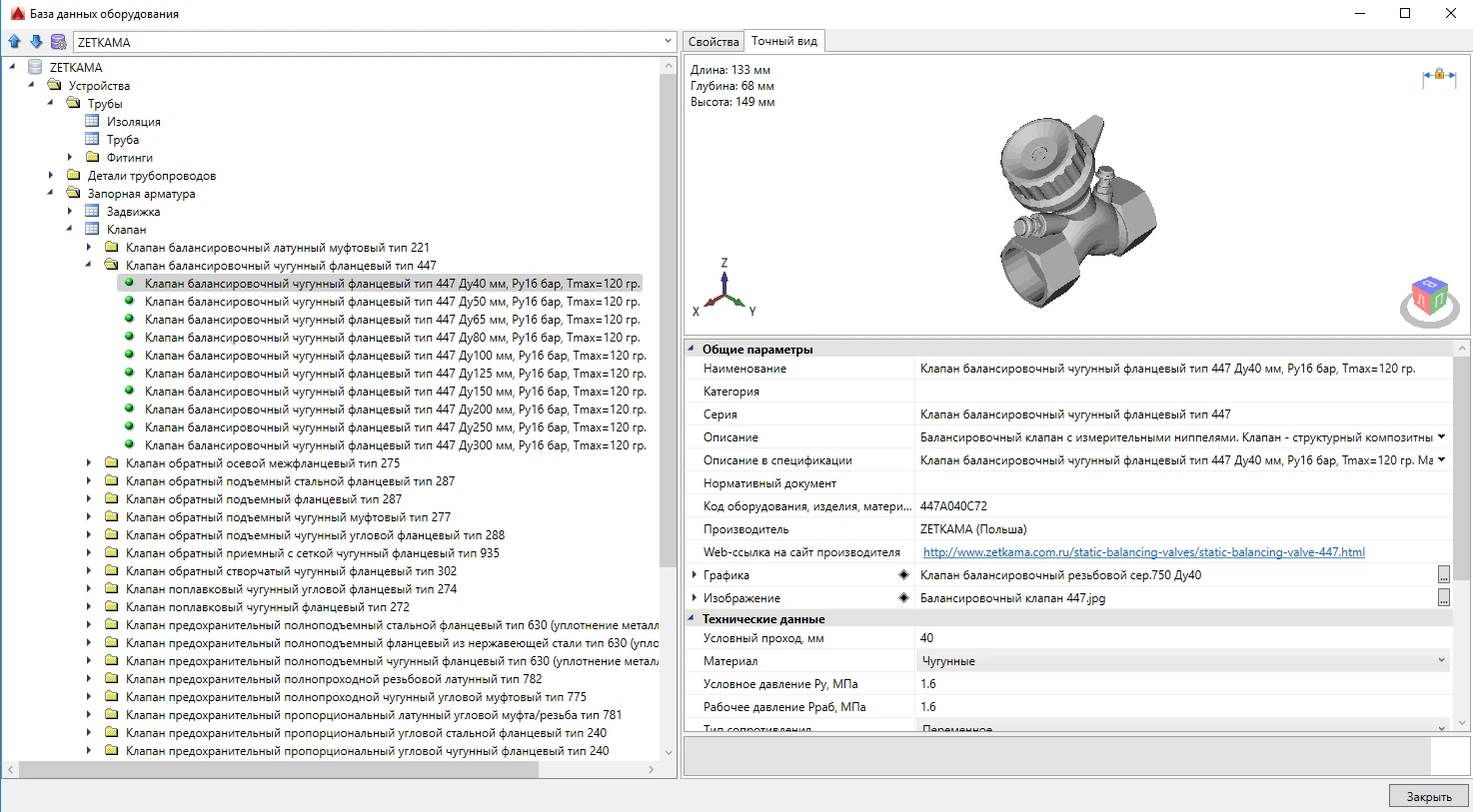

Сегодня в системах водоснабжения и канализации используется весьма разнообразное оборудование, на рынке представлены изделия как отечественных, так и зарубежных производителей. Это делает принципиально важным наполнение баз данных. На сегодняшний день база данных элементов содержит более 7000 различных изделий популярных в России производителей: Zetkama, NANOPLAST, Rehau, Uponor, ООО «БРОЕН-АДЛ» и др.

Все базы данных Project Studio CS Водоснабжение открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего не требуется обладать навыками программирования, достаточно умения работать в простейшем табличном редакторе.

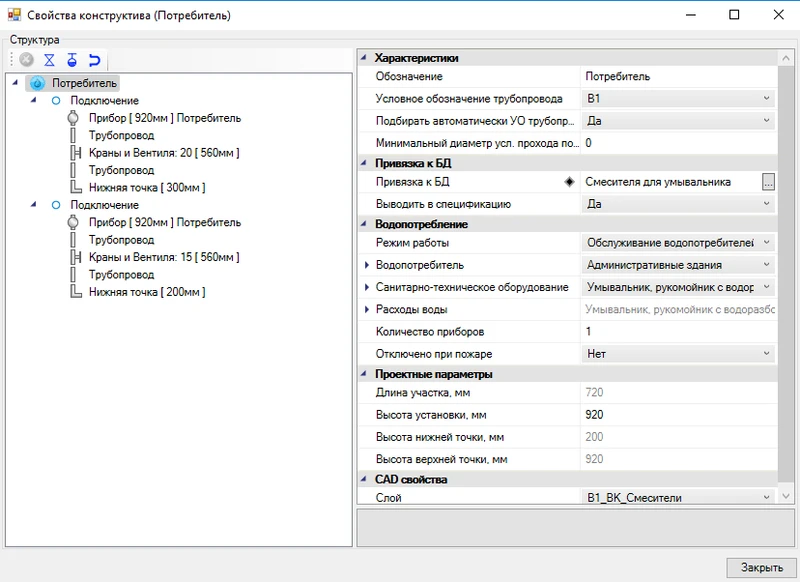

В Project Studio CS Водоснабжение предусмотрена возможность редактирования баз данных гидравлических характеристик водопотребителей и санитарных приборов. Таким образом, если по желанию заказчика параметры водопотребления на объекте должны отличаться от нормативных (например, при частном строительстве), вы всегда сможете добавить необходимые характеристики в базу данных. Кроме того, можно добавлять сантехнические приборы со свойствами, отличными от нормативных характеристик.

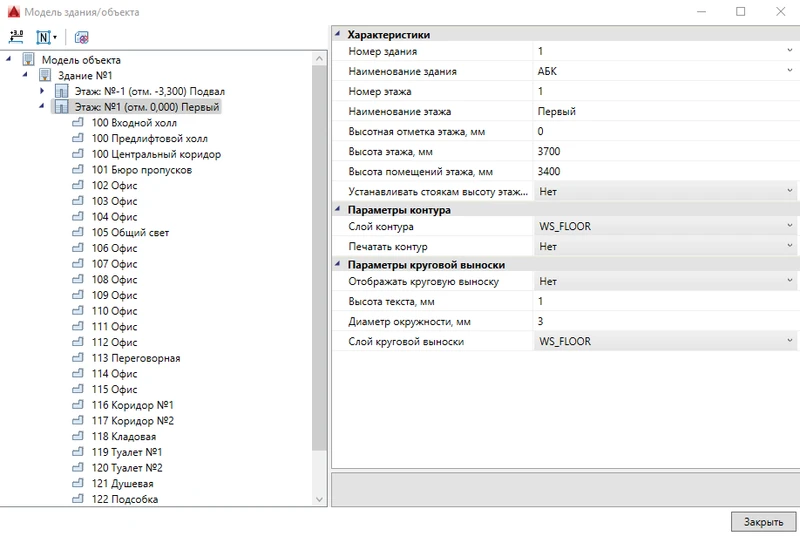

Существует возможность загрузить помещения через IFC-формат. Также инженер может самостоятельно определить контуры помещения как в автоматическом, так и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же возможно изменить характеристики (свойства) каждого этажа или помещения — теперь для этого нет необходимости отдельно открывать каждый чертеж.

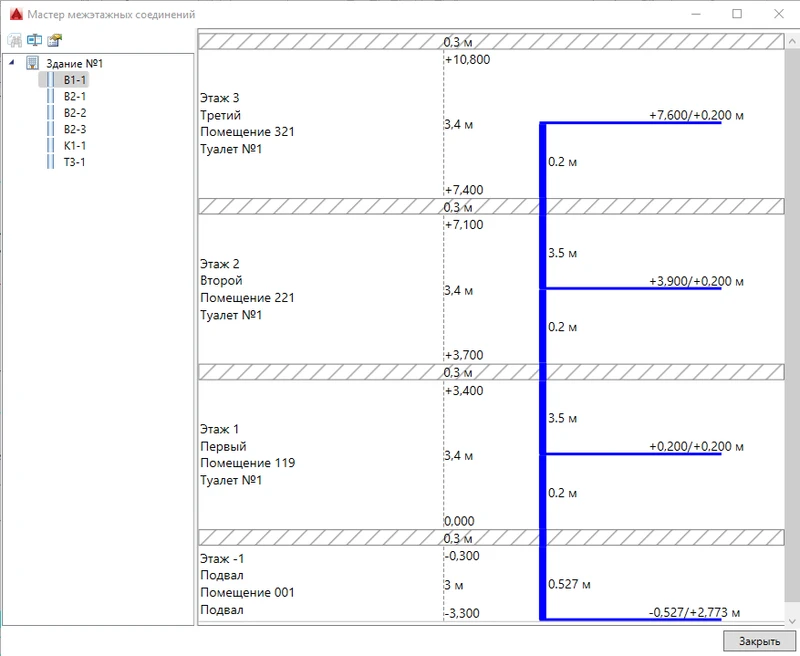

Для просмотра и анализа всех спроектированных стояков в здании и редактирования их свойств предназначен Мастер межэтажных соединений.

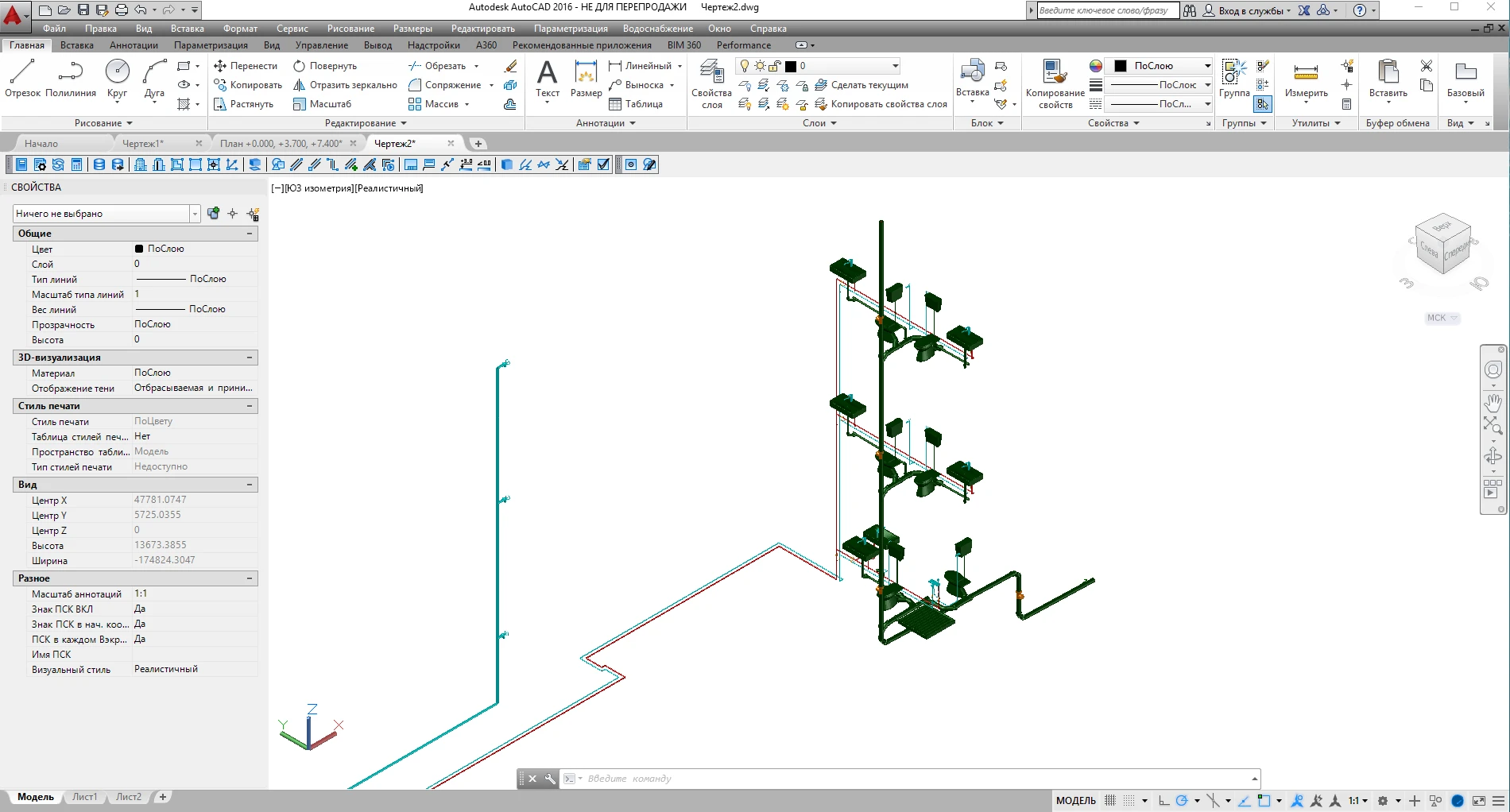

Основа работы программы Project Studio CS Водоснабжение — это 3D-модель систем водоснабжения и канализации. Но проектировщик, как правило, работает не в трехмерной модели, а на отдельных планировках. Как же создать «правильную» модель для корректного расчета и графики?

В Project Studio CS Водоснабжение эта проблема решается следующим образом. Проектировщик действительно работает с отдельными поэтажными планами. На каждом из них создается область этажа и соответствующему этажу присваивается номер. Таким образом, формируется трехмерная модель систем водоснабжения и канализации, а при гидравлическом расчете учитывается высотный перепад.

В программе реализована возможность задавать сдвиг трубы от оси трассы на плане для получения реальной модели системы. При прокладке трубы вдоль стены теперь можно указывать два параметра: отступ от стены для трассы на плане и расстояние трубы до стены в реальном пространстве. Это позволяет отображать трассу трубопровода на плане в ином месте от расположения трубы в реальном пространстве, что обеспечивает возможность получить более точную трехмерную модель системы и, в свою очередь, делает результаты вычислений, спецификации оборудования и аксонометрическую схему более корректными. В итоге инженеру предоставляется документация, соответствующая российским стандартам.

Ниже приведен пример:

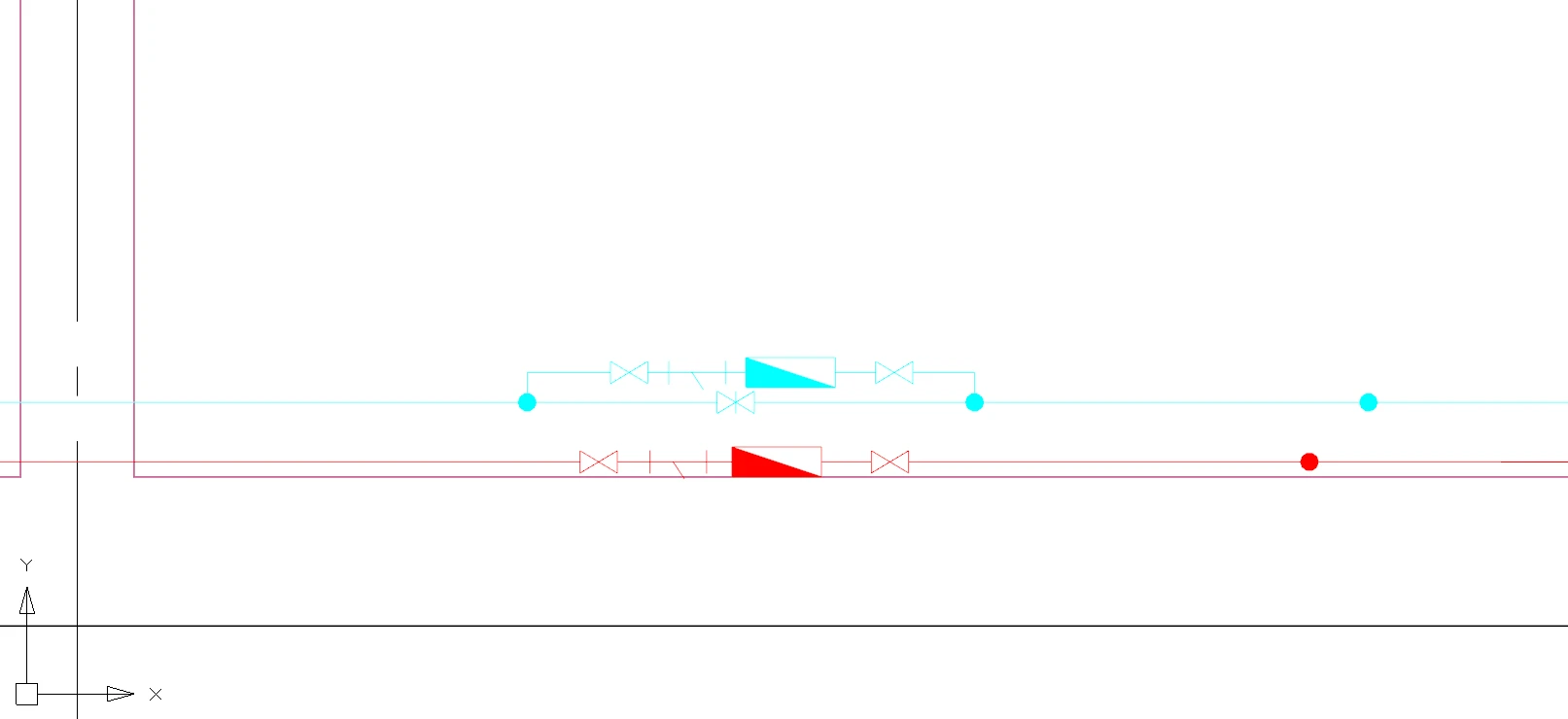

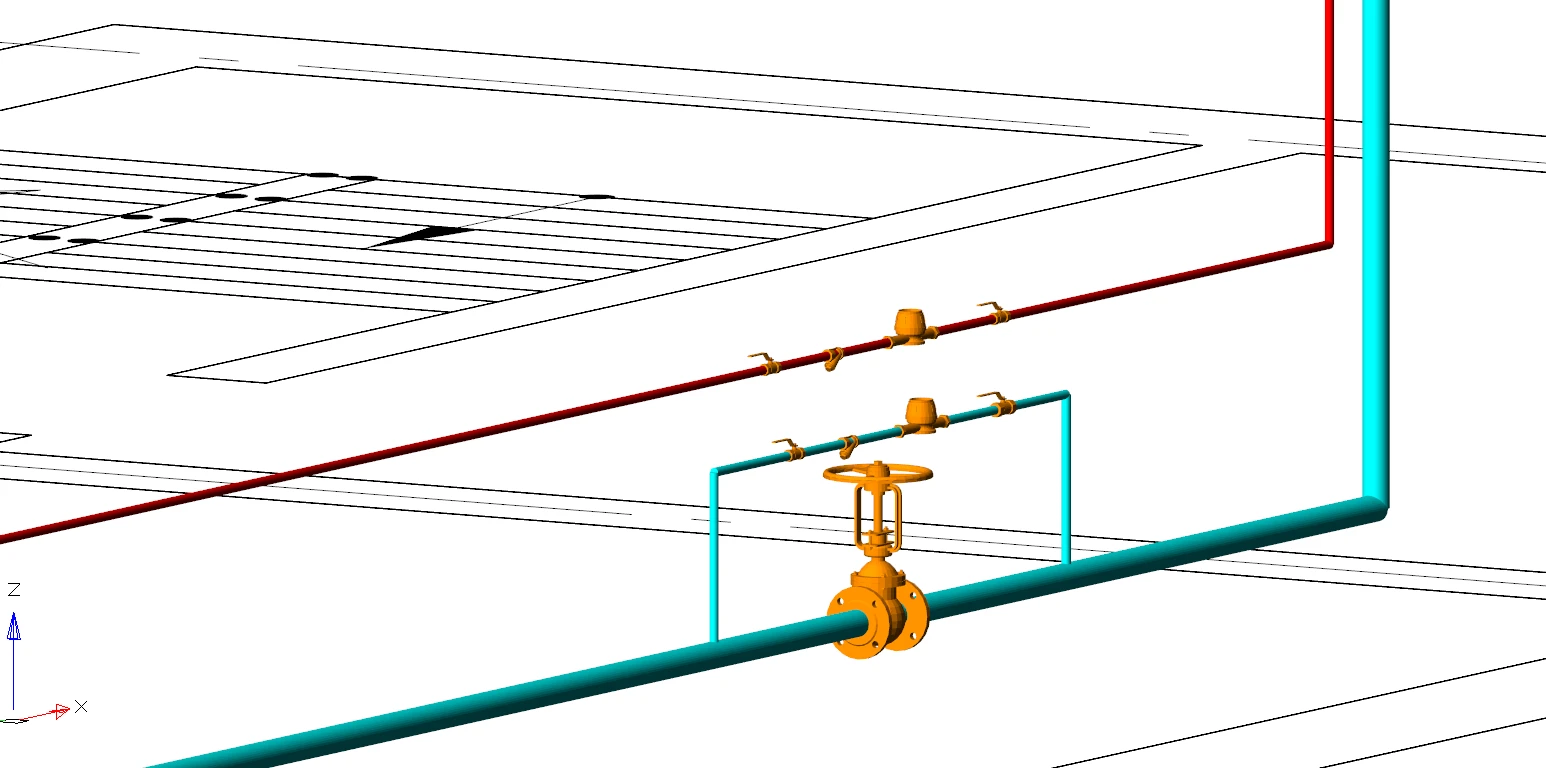

Холодная и горячая трубы отображаются несколькими трассами на плане, которые идут параллельно с некоторым отступом в плоскости XOY друг от друга. В реальном пространстве они располагаются друг над другом.

При использовании импортных программных продуктов пользователь нередко сталкивается с проблемой прохождения нормоконтроля, поскольку требования к оформлению рабочей документации в нашей стране и за рубежом различны. Отличаются друг от друга и методики расчета внутренних систем водоснабжения и канализации, поскольку они основаны на эмпирических данных.

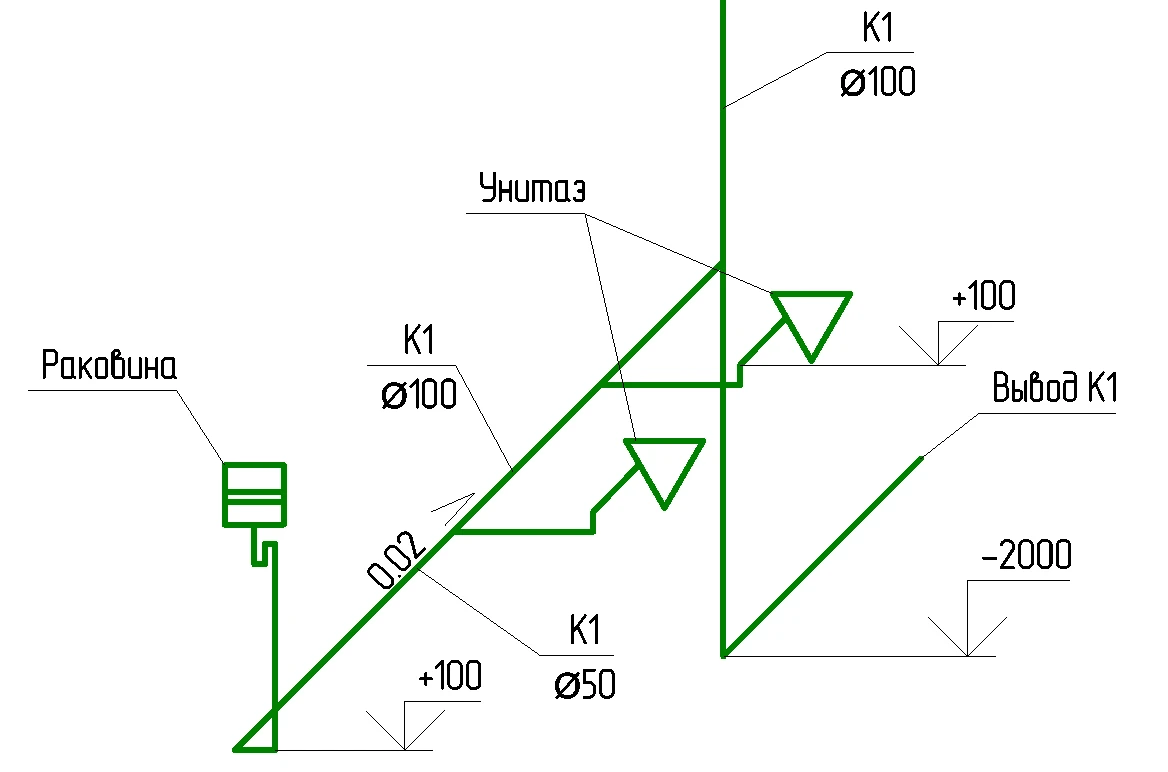

Программа Project Studio CS Водоснабжение полностью учитывает требования отечественных нормативных документов. Все табличные формы отвечают ГОСТ 21.601−2011 и ГОСТ 21.110−2013. Размещение на чертеже рамки с основной надписью осуществляется по ГОСТ Р 21.1101−2013. Кроме того, Project Studio CS Водоснабжение генерирует аксонометрическую схему, в то время как подавляющее большинство зарубежных программ создает изометрию, не предусмотренную ГОСТ.

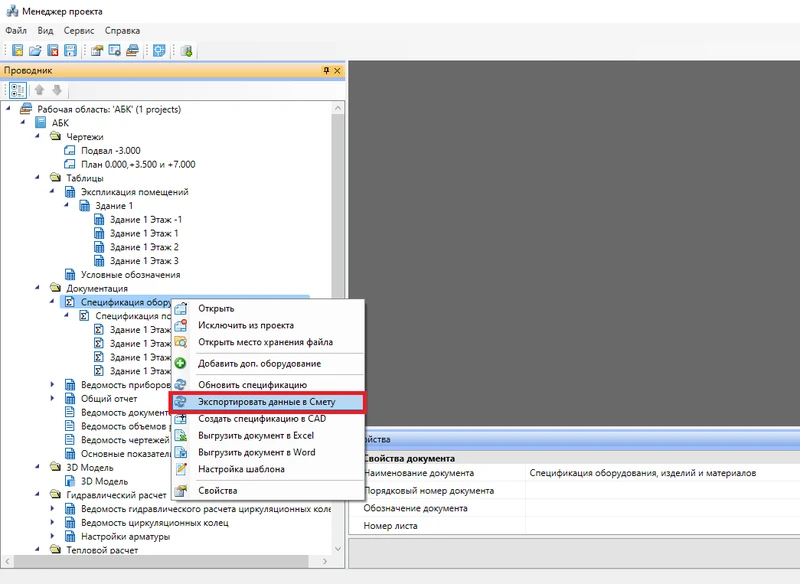

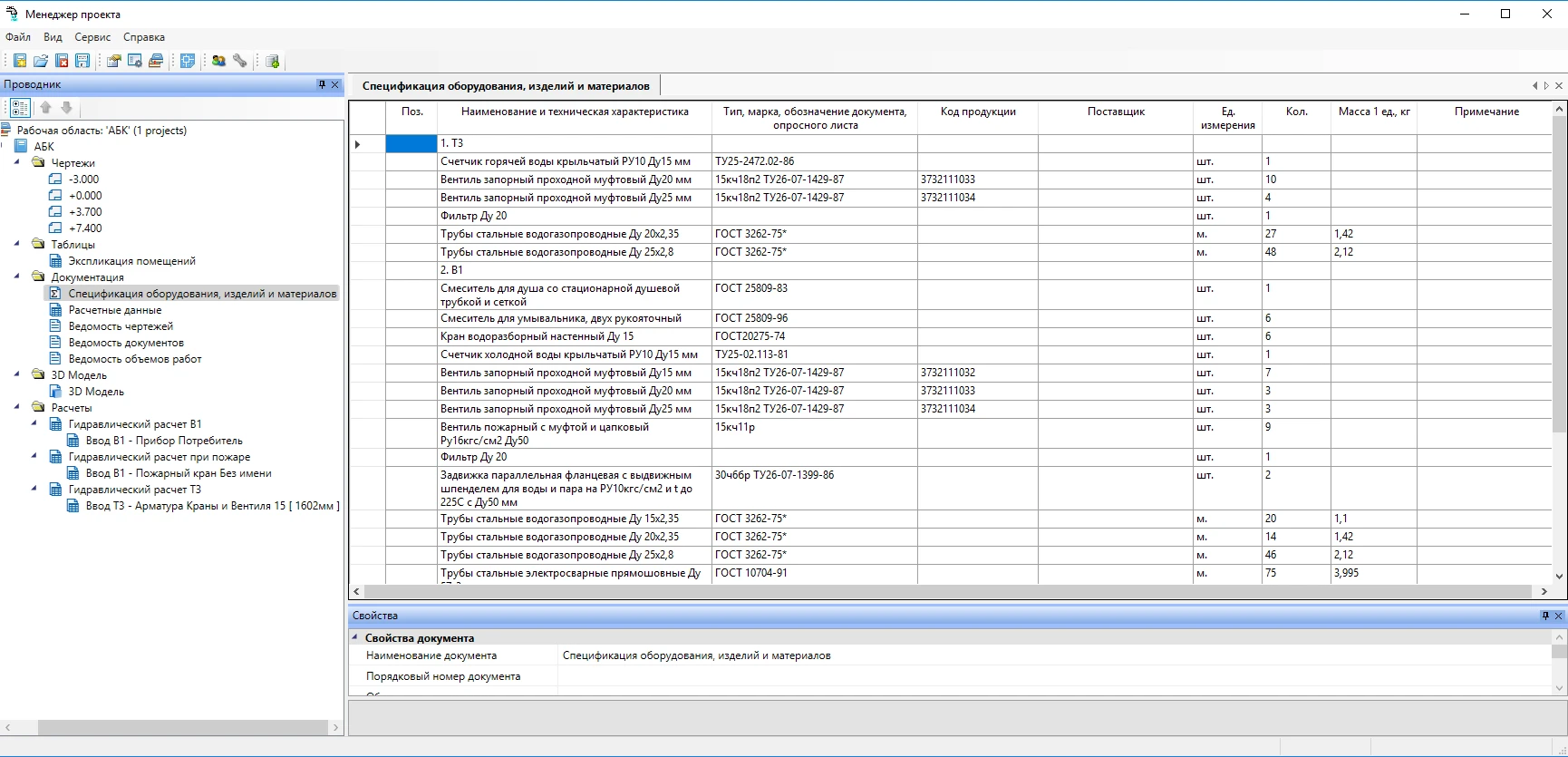

Для согласования данных в Project Studio CS Водоснабжение используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту Project Studio CS Водоснабжение. Это позволяет правильно рассчитывать расходы воды и стоков, получать точные спецификации. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем водоснабжения и канализации.

Теперь можно осуществлять настройку шаблона спецификации, что обеспечивает большое преимущество при получении документации, необходимой пользователю.

Программа поддерживает возможность получения экспликации помещений и ее вывода в Word, Excel или в AutoCAD.

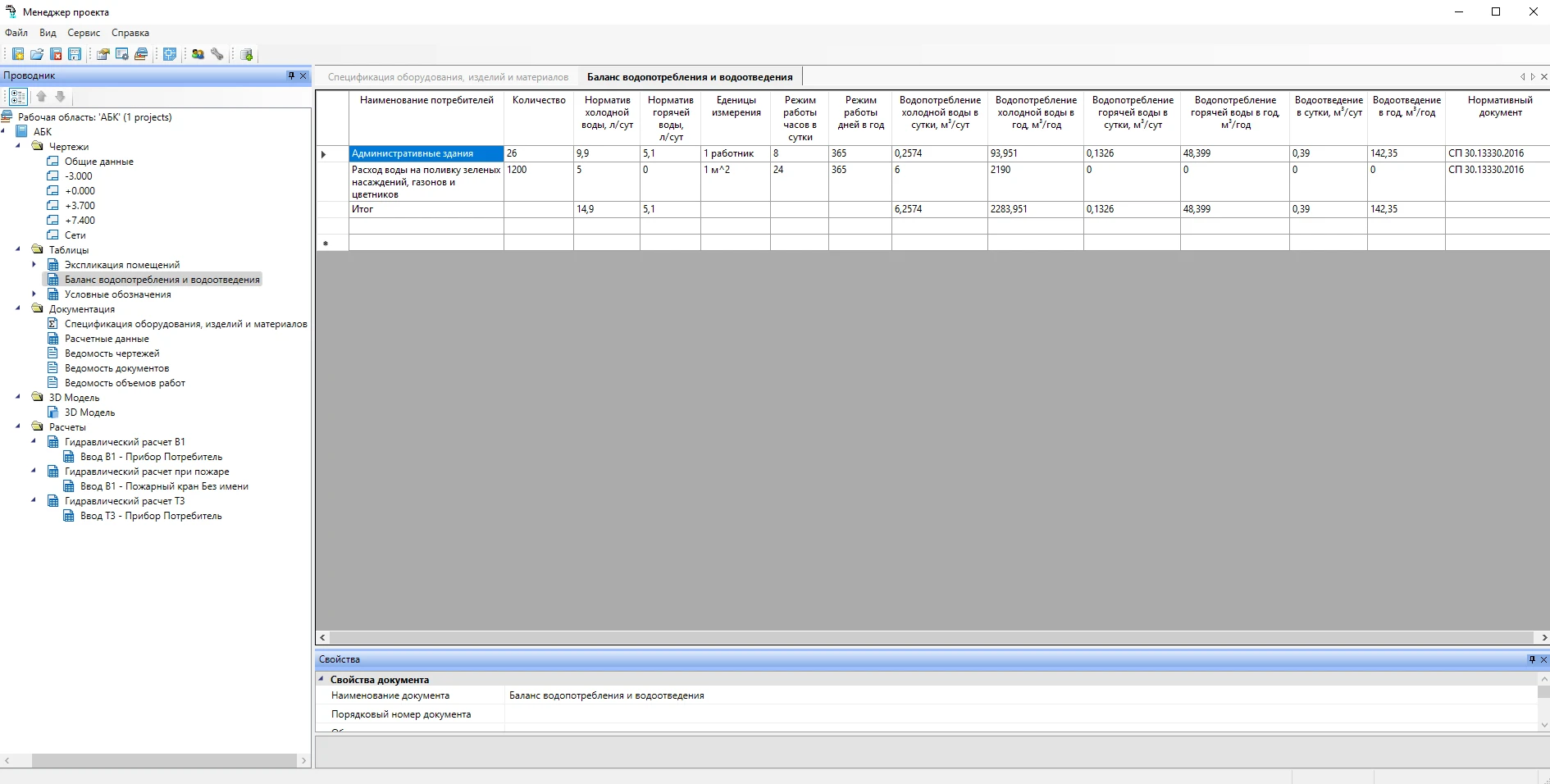

На всех современных предприятиях ведется учет ресурсов и их потребления. Не является исключением и водопотребление. Для расчета количества воды, потребляемой предприятием, определения объема сброшенных сточных вод существует балансовая таблица водопотребления и водоотведения. Ее составление необходимо для заключения договора с ГУП «Водоканал». В программе реализована ведомость «Баланс водопотребления и водоотведения», которая формируется в самом начале проекта и не требует построения модели систем. Данные таблицы показывают объективную картину водообращения воды в организации и демонстрируют, какое именно количество воды требуется конкретному предприятию, а также какой объем сточных вод ожидается к сбросу в канализацию в результате жизнедеятельности объекта.

В программе реализовано автоматическое формирование таблицы УГО, используемых в проекте. Таблица формируется как для каждого этажа, так и для всего проекта.

Реализовано получение в полуавтоматическом режиме ведомости рабочих чертежей основного комплекта по ГОСТ 21.101−2020, ведомости ссылочных и прилагаемых документов по ГОСТ 21.101−2020 и ведомости объемов строительных и монтажных работ по ГОСТ 21.111−84. Эти ведомости можно вывести в Word, Excel или в AutoCAD.

После проведения расчета программа автоматически создает отчеты по водопроводным системам. Эти отчеты можно выгрузить в Excel.

Благодаря реализации экспорта в обменные файлы стандарта IFC информационные модели инженерных систем, выполненные в Project Studio CS Водоснабжение, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе, будь то Archicad, Revit, Allplan или какая-либо другая.
