СПДС GraphiCS — кроссплатформенное приложение для разработки проектно-конструкторской документации в строгом соответствии с требованиями СПДС.

Программное обеспечение СПДС GraphiCS является встраиваемым приложением к AutoCAD и AutoCAD Architecture и предназначено для автоматизации выполнения проектной и рабочей документации с учетом требований Системы проектной документации для строительства (СПДС). Основным нормативным документом является ГОСТ 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации», применяемый для строительства объектов различного назначения.

Требования ГОСТ регламентируют необходимые графические обозначения различных элементов оформления чертежа. Для каждого графического обозначения ГОСТ создан объект СПДС GraphiCS (массив осей, выноска, отметка уровня, обозначение разреза и т.д.), интеллектуальность которого позволяет легко получить требуемое представление и задать атрибутивную информацию. Эти объекты являются общими элементами оформления, которые могут быть использованы в любом разделе электронной документации.

Кроме соблюдения требований ГОСТ, СПДС GraphiCS обеспечивает удобство при работе с разномасштабными представлениями фрагментов чертежа. Чтобы упростить оформление, исключить масштабирование изображения конструкции и ее элементов, используется масштаб элементов оформления чертежа (масштаб символов). Применение масштаба символов позволяет избежать создания множества размерных и текстовых стилей.

Возможности импорта/экспорта IFC-формата позволяют использовать СПДС GraphiCS с различными САПР.

Масштабы

В соответствии со значением масштаба символов элементы оформления СПДС GraphiCS на чертеже автоматически увеличиваются или уменьшаются. Ряд масштабов элементов оформления соответствует регламенту масштабов увеличения/уменьшения изображений на чертеже Единой системы конструкторской документации ГОСТ 2.302-68.

Изменение масштаба символов затрагивает следующие объекты:

  • текст и размеры в зависимости от пользовательских настроек;
  • объекты СПДС GraphiCS;
  • типы линий.

Также возможно использование масштаба измерений, который, в отличие от масштаба символов, влияет на величину измерения размеров и отметок уровня. Инструмент предназначен прежде всего для специалистов, работающих с протяженными объектами (генплан, магистральные трубопроводы, линии электропередач и связи).

Текстовый стиль

Все объекты СПДС GraphiCS используют специальный векторный шрифт, соответствующий Единой системе конструкторской документации ГОСТ 2.304-81*.

Палитра инструментов

Для управления параметрическими объектами базы и элементами оформления чертежа предусмотрена инструментальная палитра СПДС GraphiCS.

Палитра состоит из следующих вкладок:

  • Объекты (все объекты СПДС текущего чертежа);
  • База элементов;
  • IFC (импорт и просмотр модели в древовидной структуре);
  • Альбомы (формирование комплектов чертежей и пакетная печать);
  • Менеджер проекта (формирование состава проекта для разделов «Архитектура», «Инженерные коммуникации»);
  • Выбор (расширенный фильтр быстрой сортировки объектов).

Вкладка Альбомы позволяет организовывать локальные файлы в комплект чертежей с возможностью его передачи на печать. При этом автоматически подбирается масштаб печати, исходя из размера бумаги и формата. Дополнительно можно сформировать ведомость чертежей комплекта.

Стандартная версия программы содержит более 3000 параметрических строительных объектов (элементов базы данных): балки, колонны, ригели, плиты перекрытий, фундаментные блоки, сваи, металлопрокат, крепеж и пр.

Возможности СПДС GraphiCS позволяют разграничивать для различных пользователей права доступа на просмотр и редактирование объектов базы данных.

Общие элементы оформления

Инструменты СПДС GraphiCS встраиваются в ленту графической платформы двумя вкладками: СПДС и СПДС Мастер объектов.

Общие элементы оформления используются в любом разделе проекта, обеспечивая выполнение следующих функций:

  • отрисовка отдельных координационных осей, ортогональных и полярных массивов;
  • простановка и выравнивание отметок уровня (автоматическое определение значений отметок);
  • отрисовка различных типов выносок (позиционная, гребенчатая, многослойная и т.д.) с возможностью задания в тексте выноски специальных символов, таких как металлопрокат, катет сварного шва, уклоны, прописные и строчные буквы греческого алфавита;
  • простановка обозначений видов, разрезов, сечений;
  • указание технических требований и характеристик;
  • отрисовка линейных, криволинейных линий обрывов и разрывов со скрытием части оборванной или разорванной геометрии;
  • отрисовка граничной штриховки, теплоизоляции, гидроизоляции и границы грунта;

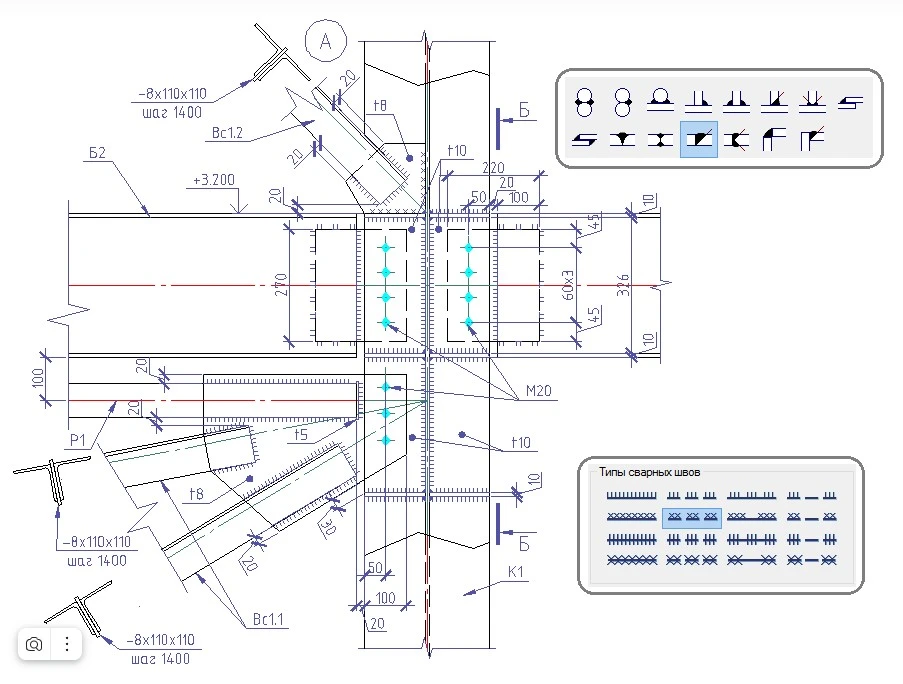

  • простановка неразъемных соединений и отрисовка сварных швов различных типов (угловые, стыковые заводские и монтажные);
  • отрисовка готовых форматов и таблиц по ГОСТ с возможностью их редактирования и создания пользовательских форматов и таблиц, конвертирование таблиц AutoCAD.

Элементы оформления имеют интеллектуальные «ручки», позволяющие быстро изменить графическое представление объекта.

Профильные инструменты

Архитектура

Комплекс инструментов предназначен для формирования поэтажных планов и автоматической генерации необходимых отчетов по ним. Все применяемые объекты являются параметрическими, легко размещаются на чертеже и впоследствии редактируются.

Графический объект Стена предназначен для создания как прямолинейных, так и дуговых участков стен. Шаблон стен позволяет создавать многослойные стены. К хранящимся в базе стандартным шаблонам пользователь может добавлять собственные шаблоны. Подчистка стен одинакового шаблона осуществляется автоматически.

В созданных участках стен размещаются окна, двери и проемы с необходимыми характеристиками.

Объекты плана позволяют разместить на создаваемом плане параметрические объекты кухни, санузла и вентиляции – с привязкой к размещенным стенам или без такой привязки. В случае размещения с привязкой к стенам объекты плана располагаются ортогонально.

После простановки помещений по контурам стен автоматически проставляется площадь помещений. Каждому помещению можно задать отделку и пол, выбрав их из типовых наборов или создав собственные. Проемы по стенам при этом автоматически вычитаются.

По результатам задания помещений автоматически формируются отчеты.

Инженерные коммуникации

Комплекс инструментов для инженерных сетей позволяет формировать разводку внутренних коммуникаций на плане. Построение инженерных сетей реализовано функционалом коннекторов, оборудования и трасс.

В базу данных по умолчанию включены шаблоны трасс, оборудования и коннекторов, предназначенные для оформления чертежей вентиляции и внутреннего газоснабжения.

Утилиты

В сочетании с общими элементами оформления чертежа утилиты обеспечивают выполнение небольших задач:

  • создание пользовательской штриховки, позволяющей пополнить стандартный набор образцов для закрашивания области;
  • упорядоченное расположение копий объектов посредством расширенного функционала массивов;
  • раскладку плитки;
  • создание узла в нужном масштабе с основного изображения – с помощью копирования фрагмента;
  • задание концевых маркеров (арматурных обозначений и стрелок) на отрезках прямых;
  • указание диапазона распределения;
  • заливку отверстий по секторам с отрисовкой осей;
  • отрисовку осей для симметричных объектов любой сложности;
  • выполнение расчета балки и определение геометрических характеристик любого замкнутого контура.

Специализированные инструменты

Специализированные возможности обеспечиваются уникальным набором инструментов, позволяющим создавать пользовательские объекты, управлять их поведением и передавать данные в табличные формы.

Среди этих инструментов:

  • универсальный маркер;
  • группа объектов;
  • Мастер объектов (позволяет создавать пользовательские объекты);
  • табличный редактор.

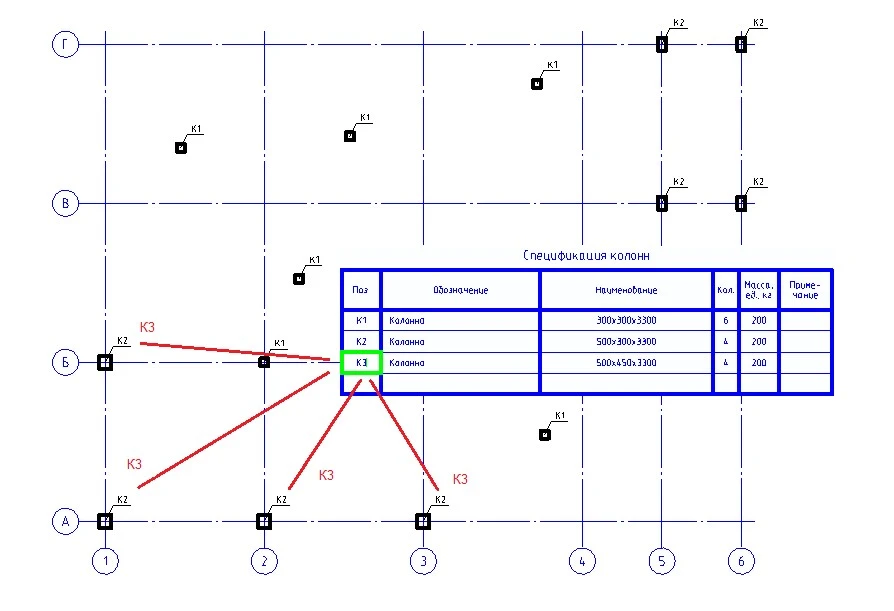

Универсальный маркер

Универсальный маркер специально разработан для создания связи между произвольным графическим объектом (примитивом) графической платформы и табличной формой, под которой подразумевается любая спецификация, ведомость, экспликация, созданная инструментом Таблицы СПДС GraphiCS.

Универсальный маркер является транслятором данных из объектов чертежа в таблицу посредством атрибутов маркера. Количество атрибутов не ограничено, их тип и значения задаются пользователем.

Извлечение атрибутов маркера в табличную форму – удобный, быстрый и безошибочный способ получения спецификации, экспликации и т.п. А главное – любое изменение данных маркера на чертеже автоматически отобразится в связанной табличной форме. Универсальный маркер и связанную табличную форму можно многократно использовать в других чертежах.

Мастер объектов

Мастер объектов – простой и удобный параметрический инструмент для создания типовых деталей с набором правил поведения.

Основные возможности:

  • встроенный механизм распознавания пользовательской графики с возможностью указания табличных параметров;
  • редактор скриптов, с помощью которого создается и редактируется описание поведения детали в контексте сборки;
  • импорт табличных данных из внешних файлов;
  • возможность создания «табличных» деталей;
  • Мастера создания скриптов, зависимостей, описания детали;
  • возможность создания нескольких видов и исполнений;
  • редактор форм, позволяющий создавать пользовательские диалоги для стандартных деталей;
  • автоматическое создание контура подавления для перекрытия примитивов AutoCAD и объектов СПДС;
  • автоматическое создание «gripPoint» («ручек» AutoCAD);
  • создание объектов с изменяющейся топологией.

Эти особенности делают Мастер объектов незаменимым инструментом для независимых разработчиков библиотек интеллектуальных объектов.

Табличный редактор

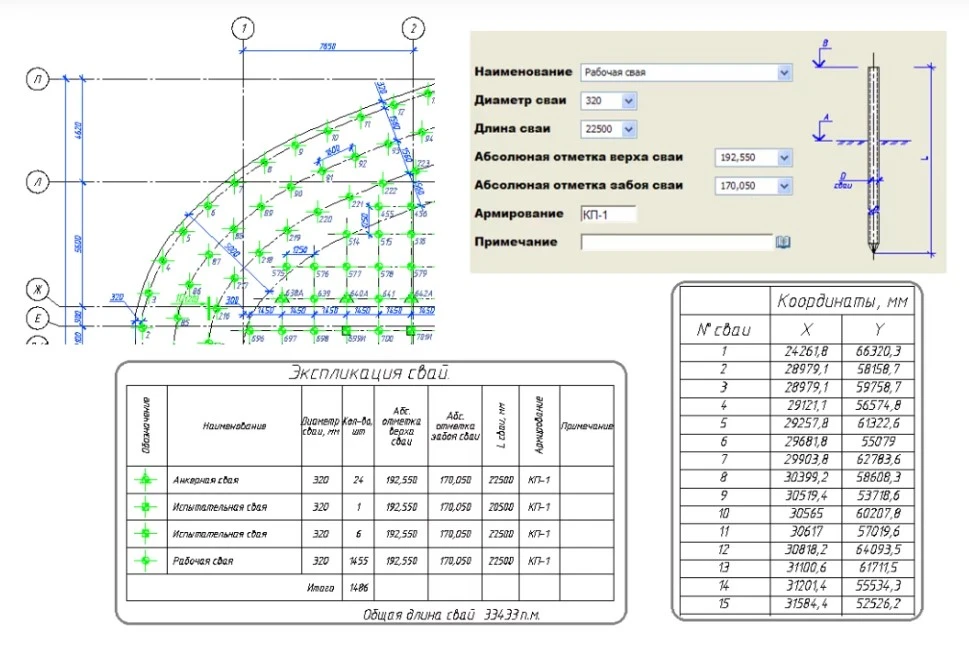

Табличный редактор разработан в СПДС GraphiCS для быстрого создания и редактирования любых отчетов проектно-конструкторской документации (спецификаций, экспликаций, ведомостей и т.д.) в пространстве модели или листа чертежа. Многие инструменты интуитивно понятны пользователям по аналогичным функциям в MS Word и MS Excel.

В распоряжении пользователя более тридцати готовых шаблонов таблиц по ГОСТ. Все таблицы хранятся в базе элементов, которая может быть как локальной, так и сетевой под управлением СУБД MS SQL.

Таблицы СПДС GraphiCS автоматизируют часть работы по получению готовых спецификаций, если используют связь с данными чертежа. Передача данных в таблицы возможна для следующих объектов чертежа:

  • элементы оформления СПДС (выноски, отметки уровней, штампы и т.д.);
  • универсальные маркеры;
  • группы СПДС;
  • атрибуты блоков AutoCAD;
  • параметрические элементы.

Основное преимущество транслирования данных очевидно: изменение свойств графических объектов на чертеже автоматически обновляет данные в таблице. Настроенные таблицы с привязанными к чертежу данными можно сохранить в базу элементов и затем применять в других чертежах.

Интеграция с различными САПР через формат IFC

IFC – нейтральный файловый формат, позволяющий обмениваться информацией между различными системами САПР и другими системами управления строительством.

Такой файл, содержащий информацию обо всем объекте, можно импортировать в чертеж. В древовидной структуре отображается атрибутивная информация каждого объекта. С помощью установки флажков напротив объектов структуры можно управлять отображением объектов, не используя функционал видимости слоев.

СПДС GraphiCS версии 12 позволяет при импорте IFC преобразовать объекты модели в СПДС-объекты (стены, колонны, окна, двери) и автоматически получить поэтажные планы. Управлять отображением объектов на плане позволяет древовидная структура стилей.

Возможна и обратная операция: построение 3D-модели на основании поэтажных планов, заданных по отметкам здания, перекрытий и крыши. Сформированную 3D-модель можно экспортировать в IFC-формат.

+
