СПДС Металлоконструкции

от 24 400 ₽

СПДС Металлоконструкции — специализированный продукт, который предназначен для автоматизации проектирования металлических конструкций и оформления проектно-конструкторской документации раздела КМ.

В качестве графической платформы СПДС Металлоконструкции обязательно используется надстройка к AutoCAD — СПДС GraphiCS.

Назначение программы: Ускорить подготовку графической конструкторской документации в рамках раздела КМ.

Магма-Компьютер

Магма-Компьютер работает на отечественном рынке программного обеспечения с 1996 года. Высококвалифицированные специалисты создают специализированные программные решения. Компания разрабатывает САПР-решения в области машиностроения, промышленного и гражданского строительства, архитектурного проектирования, а также системы электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования. Все началось с первого успешного алгоритма, позволяющего находить на растре типовые объекты (диоды, резисторы; окна, сантехнику), и через год удалось распознавать стены, колонны и двери на сканированных поэтажных планах, а затем и редактировать их, делать отчеты. Впоследствии эта программа была внедрена в половину российских БТИ. В начале 2000-х компания уже писала программы для машиностроительного и архитектурно-строительного рынка САПР, а впоследствии взялись за технический документооборот. За 27 лет работы компанией Магма-Компьютер выпущен обширный список коробочных решений и программ по индивидуальному заказу, среди которых: TDMS Фарватер, СПДС Металлоконструкции, СПДС Стройплощадка и другое.

Создание различных конструктивных элементов металлических конструкций: колонн, балок, связей, листового проката, стропильных ферм, рамных каркасов и т.п.
Создание планов, схем, разрезов и узлов металлических конструкций.
Автоматическое формирование ведомости элементов и спецификаций металлопроката.
Оформление чертежей согласно ГОСТ 21.502−2016 «Правила выполнения рабочей документации металлических конструкций».

Работа в среде AutoCAD с использованием функционала СПДС GraphiCS.
Параметрические объекты металлоконструкций.
Автоматическое назначение позиций, марок и их отображение на чертеже.
Полностью автоматическая ассоциативная связь чертежей и проекта.
Полностью автоматический расчет и формирование спецификаций.

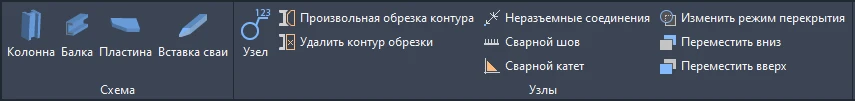

Панель инструментов

Все инструменты работы с программой расположены на одной вкладке ленты.

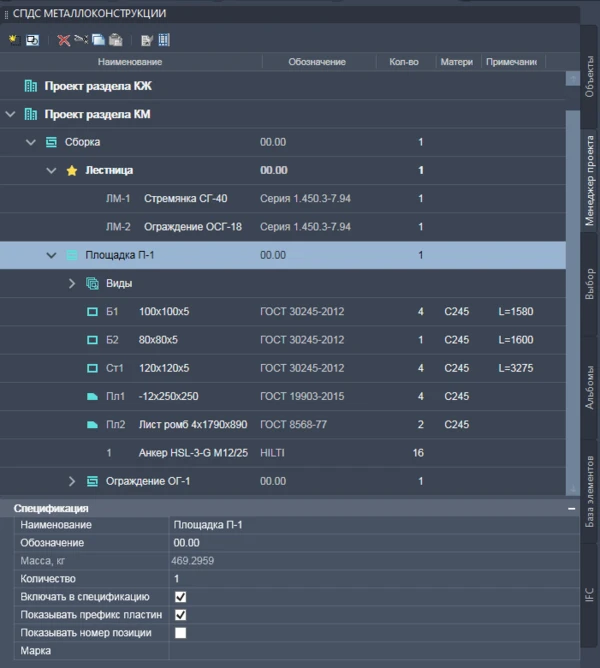

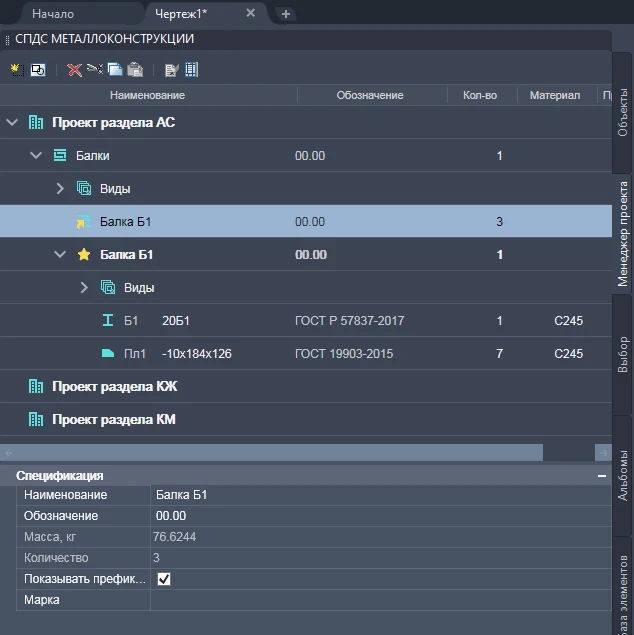

Менеджер проекта

Менеджер проекта — инструмент, позволяющий организовать структуру проекта по сборочным единицам и элементному составу.

В менеджере проекта отображаются разделы проекта, сборки и состав элементов с параметрами, заданными ранее: маркой, обозначением и наименованием. Менеджер проекта позволяет редактировать параметры элементов, подсвечивать выбранный элемент на чертеже, копировать, перемещать элементы между сборками и разделами проекта.

Менеджер проекта

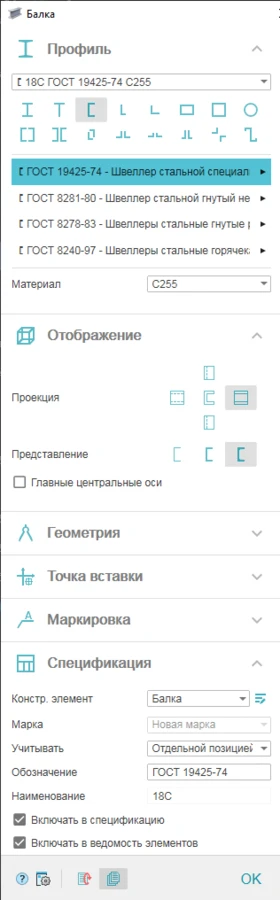

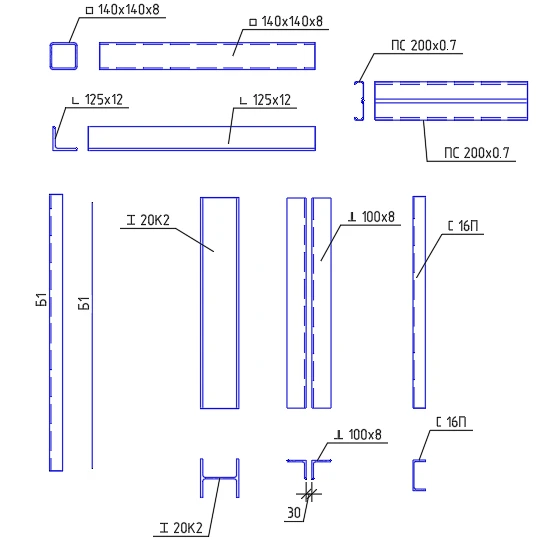

Команды создания балок и колонн:

Выбор профилей металлопроката и материала стали по ГОСТ.
Возможность выбора проекционного вида (сверху, снизу, спереди и т.д.).
Возможность выбора представления профиля (условное, упрощенное или полное).
Задание геометрии и точки вставки профиля.
Возможность выбора варианта маркировки элемента (позиция или типоразмер).
Возможность создания своего типа и своей маркировки элемента.
Возможность циклической вставки или вставки нескольких объектов определенной марки.
Редактирование длины, изменение геометрического расположения элемента с помощью специальных «ручек».
Автоматическое формирование обозначения и расчет массы профиля.
Ассоциативная связь параметров для профилей, имеющих одинаковую марку.

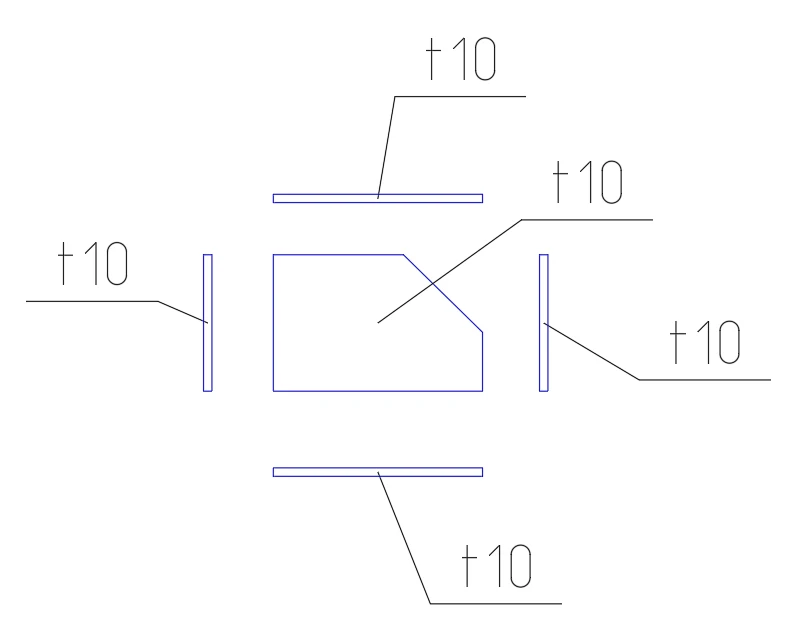

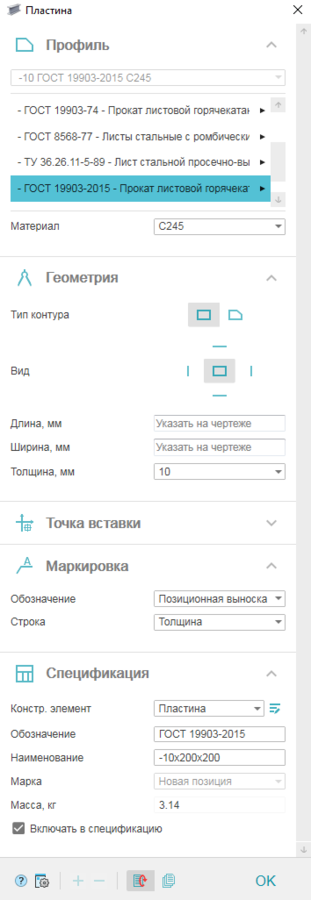

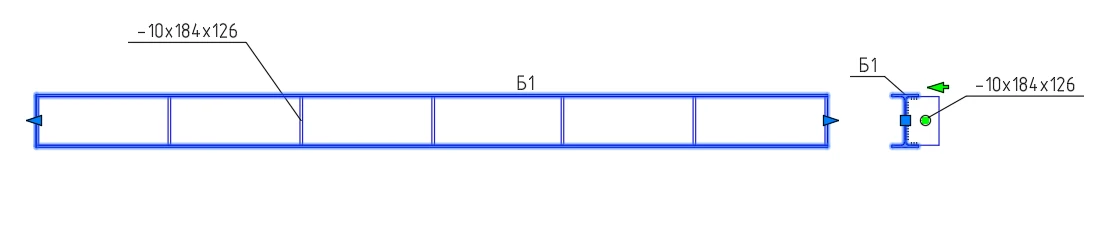

Команда создания пластин

Выбор листового проката и материала стали по ГОСТ.
Задание пластине проекционного вида (сверху, снизу, спереди и т.д.).
Задание геометрии и точки вставки пластины.
Возможность выбора варианта маркировки пластины (типоразмер или толщина).
Редактирование геометрии пластин с помощью специальных «ручек».
Автоматическое формирование обозначения и расчет массы.
Ассоциативная связь параметров для пластин, имеющих одинаковую марку.

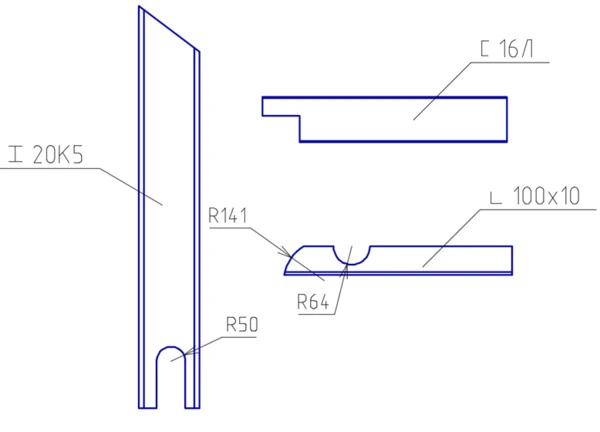

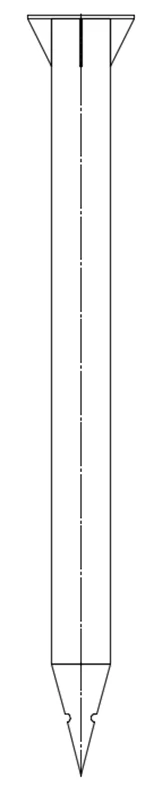

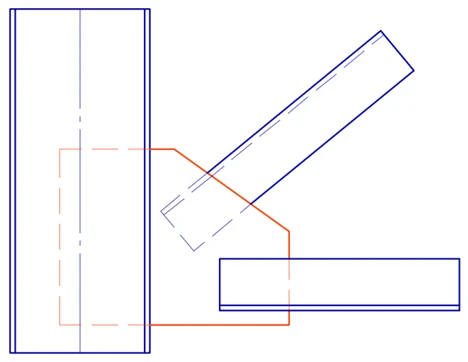

Подрезка профилей

Команда Произвольная обрезка контура выполняет подрезку профиля до нужной длины и под необходимым углом. Ранее выполненные подрезки можно восстановить, используя команду Удалить контур обрезки.

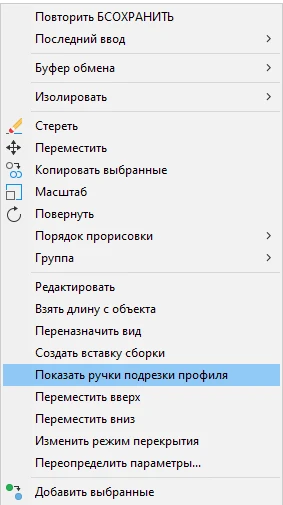

Возможна подрезка профиля с помощью специальных «ручек».

Подрезка профилей с помощью команды Произвольная обрезка контура

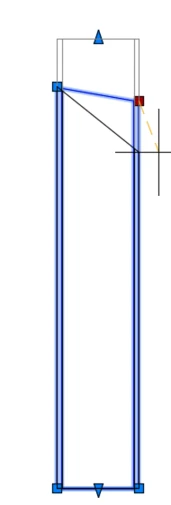

Подрезка профилей с помощью специальных «ручек»

Режим перекрытия элементов

Команда Режим перекрытия элементов позволяет пользователю по его усмотрению менять линии контура объекта в местах перекрытия на обычное или штриховое отображение.

При изменении положения конструктивных элементов на чертеже режим перекрытия автоматически меняется в соответствии с новым расположением элементов.

Режим перемещения элементов

Эта команда позволяет пользователю менять расположение элементов относительно друг друга.

При изменении положения конструктивных элементов на чертеже режим перемещения автоматически меняется в соответствии с новым расположением элементов.

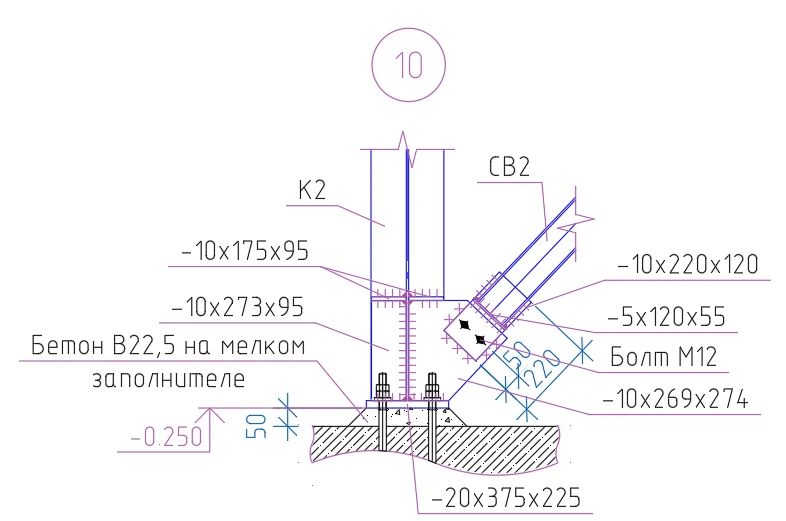

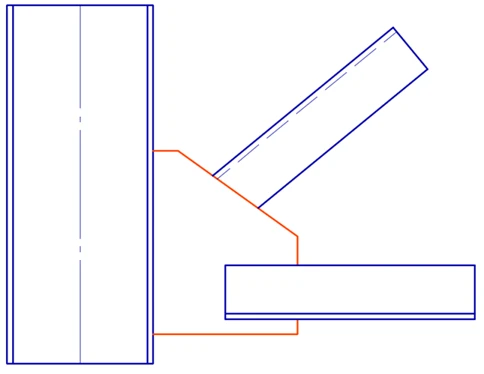

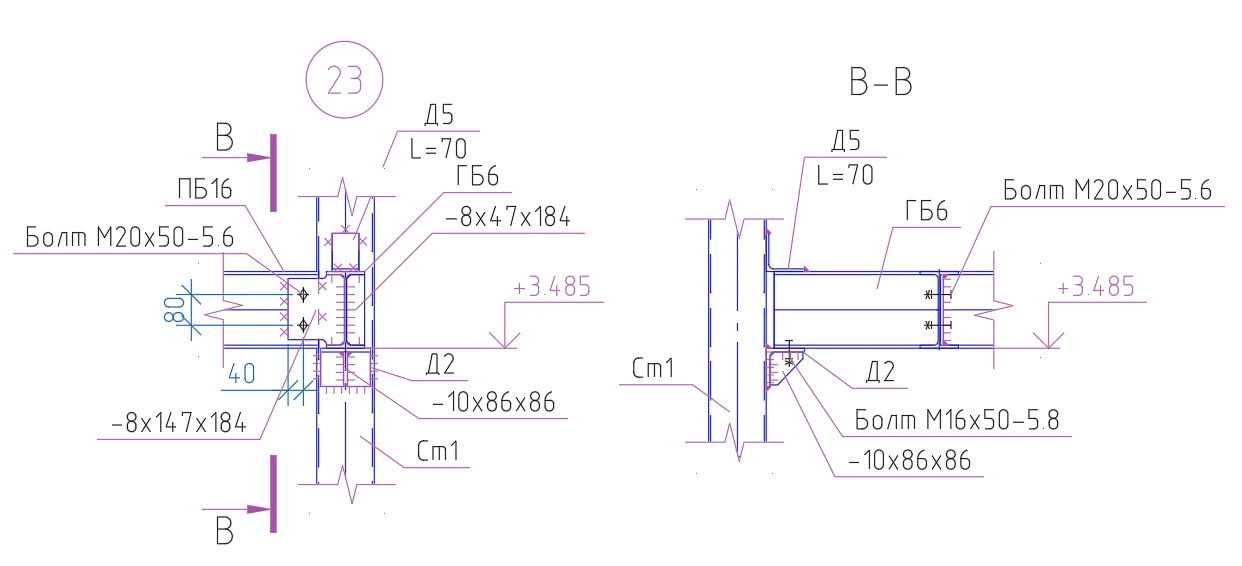

Узлы

Автоматическая маркировка и нумерация узлов на чертеже.
Автоматическая подрезка профилей, входящих в узел.
Автоматическая установка линий обрыва в узлах.

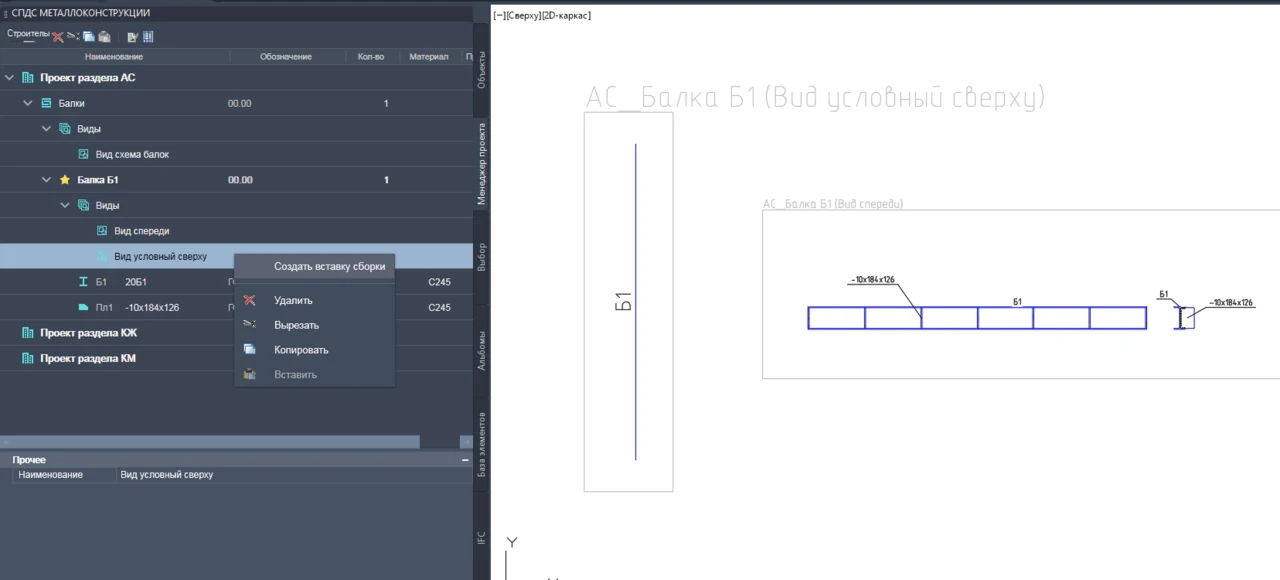

Команда Вставка сборки

Команда позволяет преобразовывать набор объектов во вставку сборки. Вставка сборки поддерживает ассоциативную связь параметров с исходными объектами. При редактировании меняются как исходный объект, так и его параметры на всех вставках сборки. Вставка сборки создается из вида. Вид при вставке подсвечивается зеленой рамкой.

Примечание. Вид, в который можно осуществить вставку сборки, должен принадлежать другой сборке.

Команда Показать элементы в спецификации

При запуске команды Показать элементы в спецификации подсвечиваются все вставки элемента на чертеже. Если вставка входит в спецификацию, то цвет подсветки — зеленый, если не входит — красный. С помощью селекции можно поменять состояние свойства Включать в спецификацию.

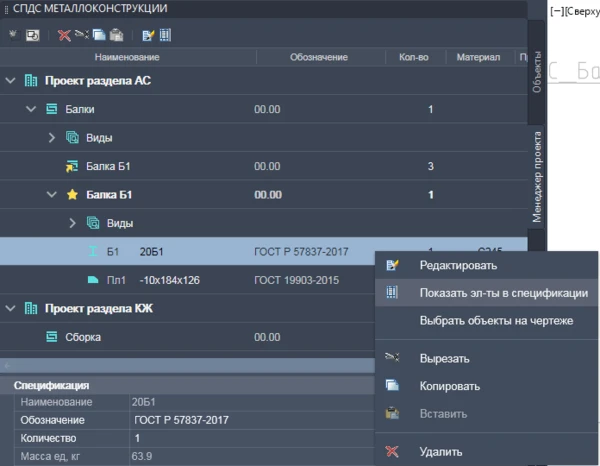

Вызов в менеджере проекта команды Показать элементы в спецификации

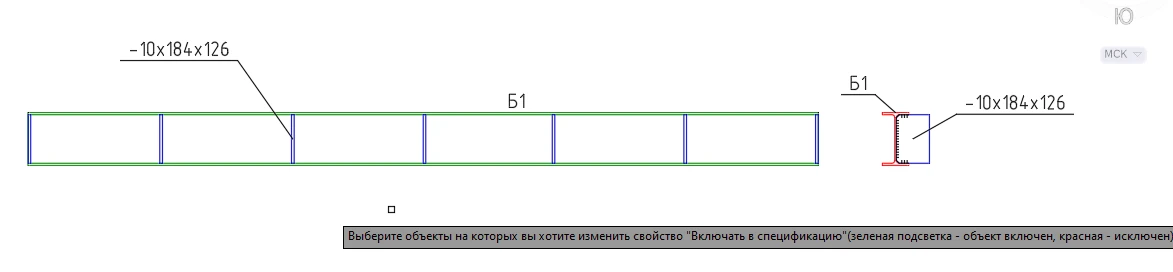

Подсветка элементов, включаемых/не включаемых в спецификацию

Команда Выбрать объекты на чертеже

Команда позволяет выбрать на чертеже все объекты данной марки.

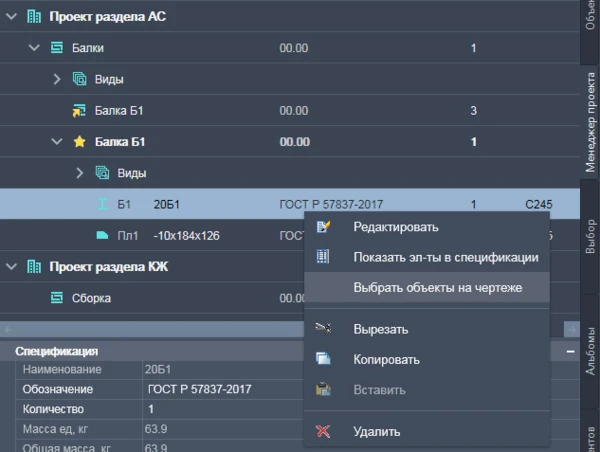

Вызов команды Выбрать объекты на чертеже в менеджере проекта

Команда Переназначить вид

Вызов команды Переназначить вид в контекстном меню выбранного объекта

Команда позволяет переносить выбранный объект между видами.

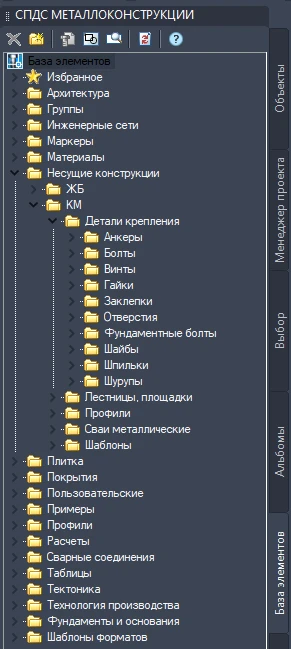

База элементов

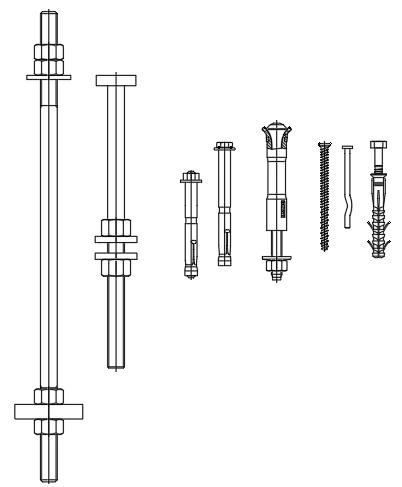

В программе имеется обширная база металлических элементов, которые можно добавлять в чертеж, редактировать их геометрию, изменять виды проекции, подрезать, использовать в спецификациях, отчетах и таблицах.

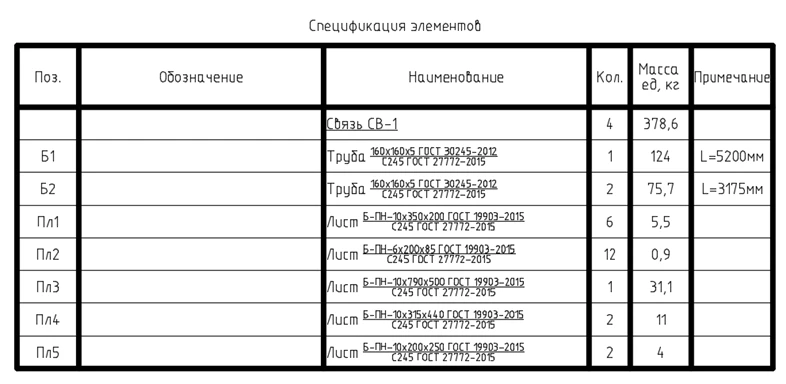

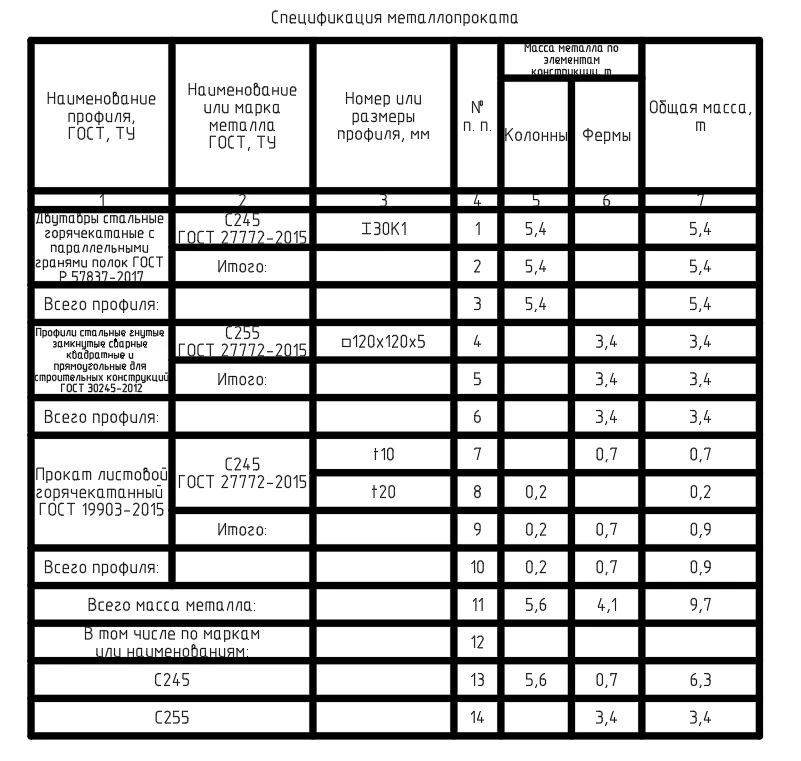

Спецификации

Для любой сборочной единицы могут быть автоматически сформированы:

ведомость элементов;
спецификация металлопроката;
спецификация элементов.

Обеспечена поддержка AutoCAD 2024.
Появилась возможность синхронизировать геометрию профилей КМ.
Добавлена возможность редактирования штриховки на сечении профиля.
В редакторе спецификаций появилась возможность задавать одинаковые префиксы для разных типов элементов.
Добавлена возможность менять тип линий обрыва для контура узла.
Появилась возможность создавать узел с объектов, находящихся в разных видах.
Для профилей и пластин добавлена настройка Показывать/скрывать диалог перед вставкой объекта.

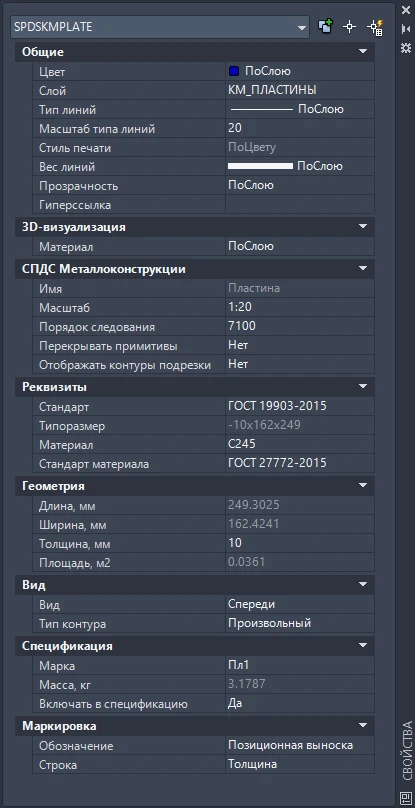

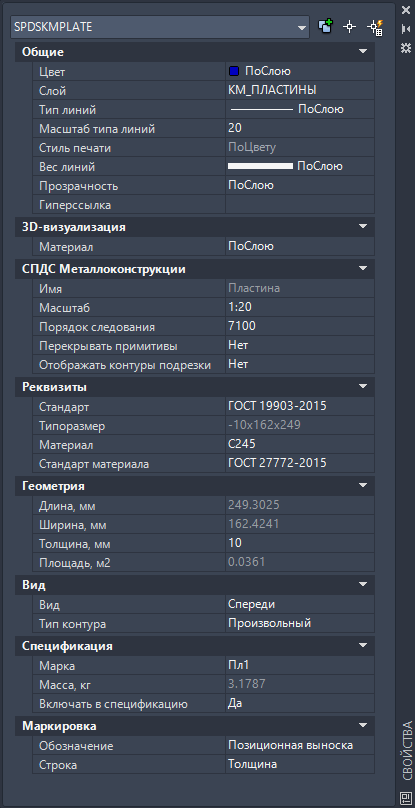

В Инспектор свойств объекта добавлен параметр Площадь поверхности.
Появилась возможность учитывать пластины в ведомости элементов, если для сборки задан тип сборки.
Добавлены опции показа/скрытия линий геометрии для гнутых пластин.
Появилась возможность создавать узлы по масштабу измерений.
Для пластин добавлен новый параметр Учитывать с другим типом, позволяющий выбирать, с каким типом элемента будет учитываться в спецификации металлопроката выбранная пластина.

Графическая платформа

ZWCAD 2021−2024 (х64);
AutoCAD 1 2019−2024 (x64);
AutoCAD Architecture 2019−2024 (x64).
Для работы СПДС Металлоконструкции обязательно наличие надстройки к AutoCAD — СПДС GraphiCS.

Операционная система

Windows 11×64;
Windows 10×64;
Windows 8×64;
Windows 7×64 редакций Ultimate, Professional, Home Premium.

СУБД

PostgreSQL 12;
Microsoft SQL Server 2005−2014;
Microsoft SQL Server 2005−2014 Express Edition.

Процессор

Intel Pentium 4 или выше.

Видеокарта

Требования графической платформы.

Память

Не менее 1024 Мб.
Для комфортной работы с параметрическими объектами рекомендуется 4096 Мб.

Пространство на жестком диске

Для полной установки программы требуется минимум 1700 Мб.
При использовании собственной базы параметрических объектов понадобится дополнительное место.

Монитор

Рекомендуемое разрешение — 1280×1024.
