СПДС Стройплощадка

от 48 500 ₽

В качестве графической платформы СПДС Стройплощадка обязательно используется надстройка к AutoCAD — СПДС GraphiCS. СПДС Стройплощадка — первое приложение, расширяющее функционал СПДС GraphiCS и предназначенное для разработки ПОС и ППР.

Назначение программы: Ускорить подготовку графической и текстовой конструкторской документации в рамках разделов ПОС и ППР.

Магма-Компьютер

Магма-Компьютер работает на отечественном рынке программного обеспечения с 1996 года. Высококвалифицированные специалисты создают специализированные программные решения. Компания разрабатывает САПР-решения в области машиностроения, промышленного и гражданского строительства, архитектурного проектирования, а также системы электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования. Все началось с первого успешного алгоритма, позволяющего находить на растре типовые объекты (диоды, резисторы; окна, сантехнику), и через год удалось распознавать стены, колонны и двери на сканированных поэтажных планах, а затем и редактировать их, делать отчеты. Впоследствии эта программа была внедрена в половину российских БТИ. В начале 2000-х компания уже писала программы для машиностроительного и архитектурно-строительного рынка САПР, а впоследствии взялись за технический документооборот. За 27 лет работы компанией Магма-Компьютер выпущен обширный список коробочных решений и программ по индивидуальному заказу, среди которых: TDMS Фарватер, СПДС Металлоконструкции, СПДС Стройплощадка и другое.

Менеджер работ по классификаторам ЕНиР и ГЭСН.
Оформление строительного генерального плана.
Проектирование временных дорог.
Проектирование организации дорожного движения.
Генерация ведомостей и календарных графиков по выполняемым работам и применяемой технике.
Расчет площади складирования и генерация отчета по расчету.
Выполнение расчетов и генерация отчетов по временному электро- и водоснабжению.
Подбор строительной техники на основании расчетов и параметров техники.
Отрисовка двумерных параметрических видов строительной техники.
Отрисовка рабочих и опасных зон.
Экспорт ведомости работ в Microsoft Project (*.xml), ГРАНД-Смета (*.xml), АРПС 1.1 (*.arps), *.csv.

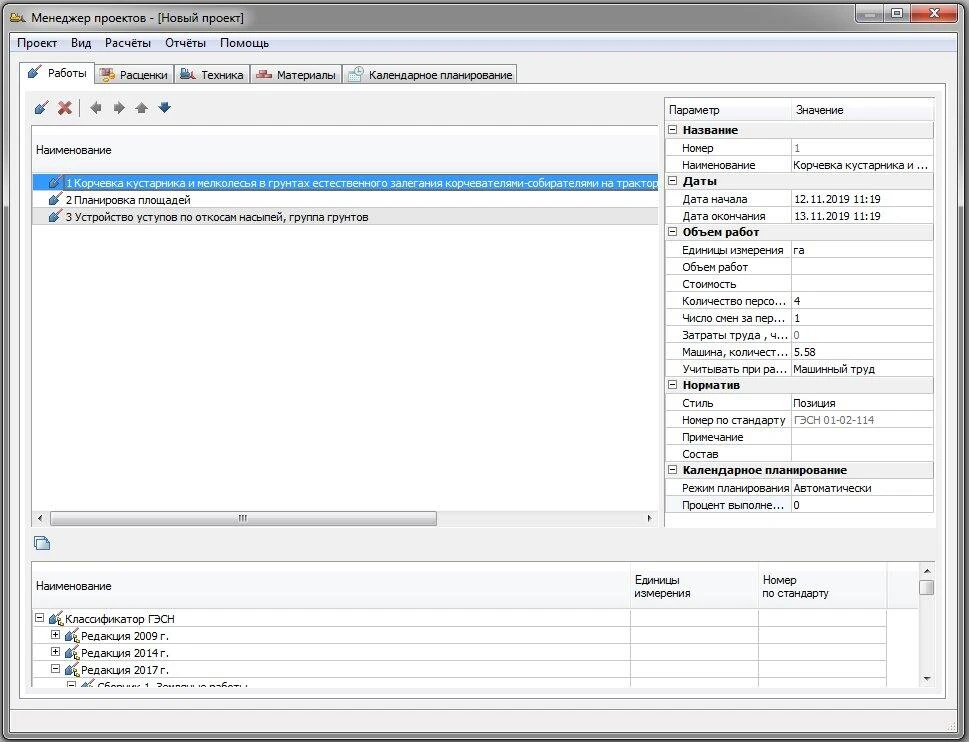

Менеджер проектов

Менеджер проектов предназначен для организации иерархии производимых работ, задания их объемов, единиц измерения и сроков выполнения. Менеджер проекта объединяет большинство инструментов СПДС Стройплощадка.

С помощью Менеджера проектов задаются техника и материалы, применяемые для выполнения тех или иных работ, указываются количество персонала и число смен за период.

Менеджер проектов оснащен инструментами организации структуры и последовательности работ. Состав работ может назначаться на основании классификатора ЕНиР или ГЭСН.

Расчеты

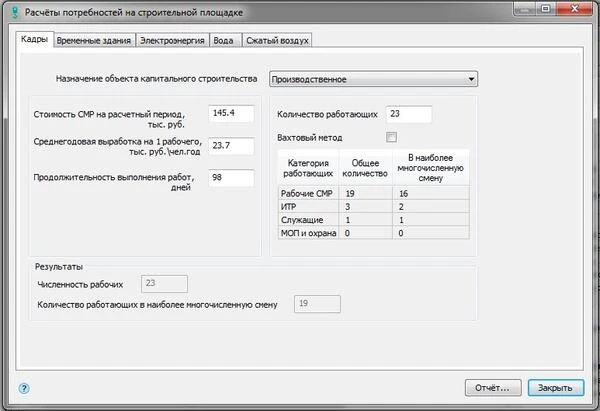

В СПДС Стройплощадка можно выполнить основные расчеты потребности в кадрах, временных зданиях, воде, электроэнергии и сжатом воздухе на основе МДС 12−46.2008.

Данные расчетов автоматически включаются в пояснительную записку, формируемую в Microsoft Word.

Генерация отчетов

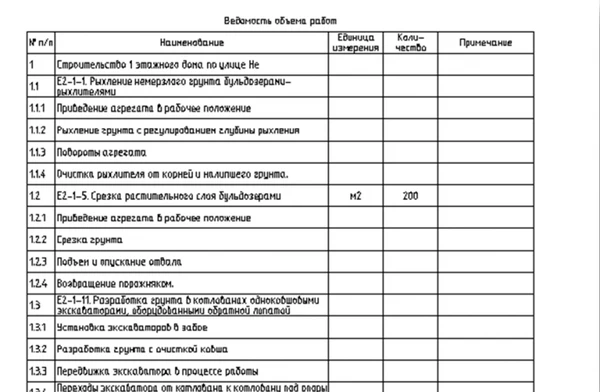

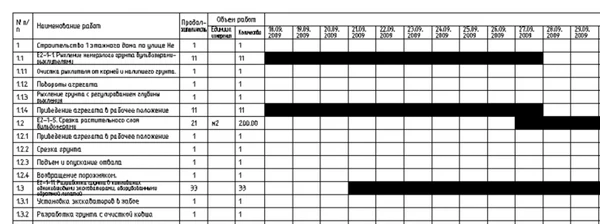

На основании введенных проектных данных формируются табличные отчеты: ведомость объемов работ, календарный план производства работ, календарные графики потребности в технике и персонале, а также график движения рабочей силы.

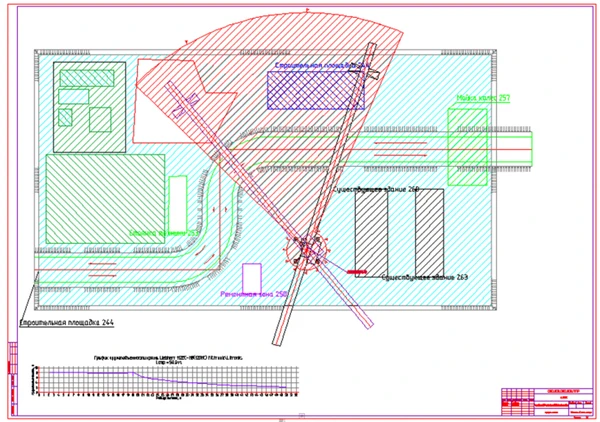

Оформление строительного генерального плана

Инструменты оформления строительного генерального плана обеспечивают задание следующих контуров:

строительная площадка;
бытовой городок;
стоянка техники;
ремонтная зона;
мойка колес;
складская площадка и объекты складирования;
временные, существующие, строящиеся и сносимые здания.

На основании объектов строительного генерального плана генерируются экспликации зданий и сооружений.

Программа позволяет рассчитывать и отображать на плане опасные и рабочие зоны грузоподъемных механизмов. Расчет производится на основании технических характеристик крана, груза и обновляется при изменении их параметров.

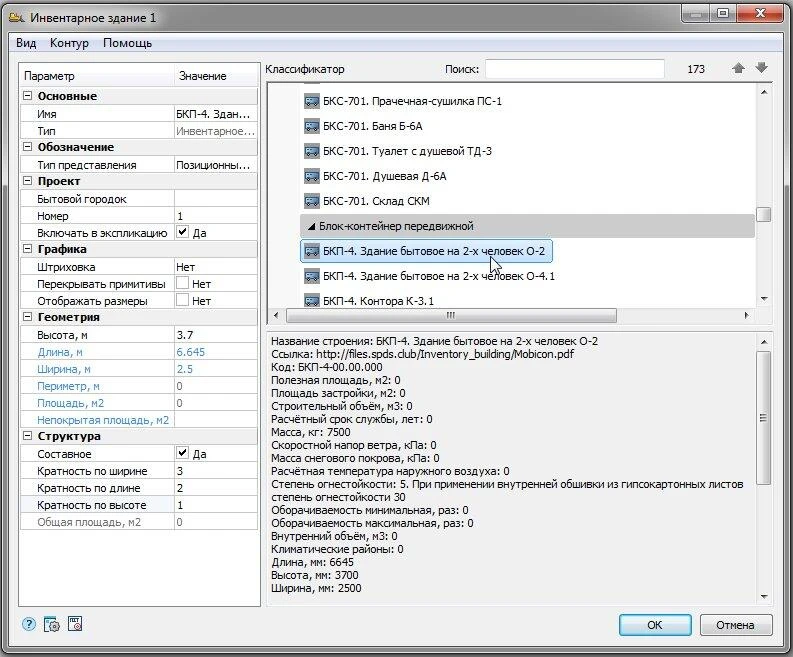

База данных временных зданий и сооружений

Программа позволяет отрисовывать в плане временные здания и сооружения на основании базы данных, содержащей их размеры и технические характеристики.

Проектирование временных дорог

Проектирование временных подъездных дорог — важная составляющая проекта организации строительства.

СПДС Стройплощадка содержит инструменты отрисовки временных и существующих автомобильных и пешеходных дорог, уширений и площадок для разворота.

Объекты дорог на чертеже являются полностью параметрическими и настраиваемыми, могут редактироваться с помощью «ручек» или в диалоге.

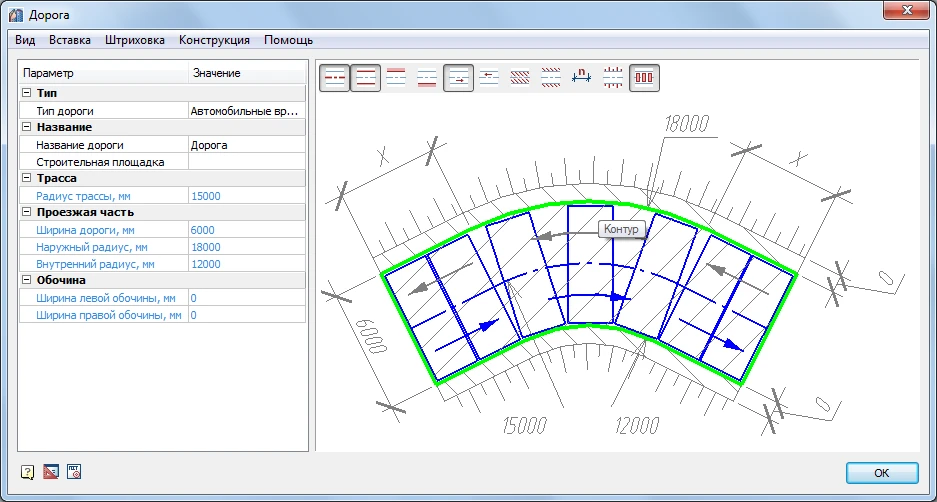

Автоматическая раскладка плит по произвольному заданному участку дороги

Программа содержит базу данных дорожных плит и схем раскладки, позволяет автоматически рассчитывать расход дорожных плит и сыпучих материалов, необходимых для устройства временной дороги, а также формирует автоматически обновляемую спецификацию элементов временных дорог.

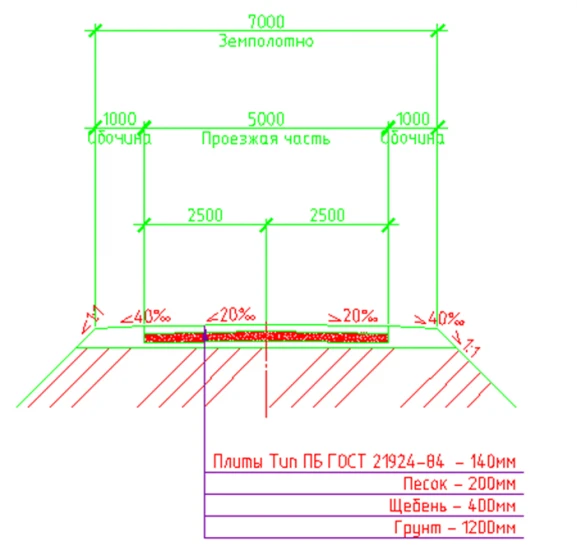

Средствами программы пользователь может сформировать сечение временной дороги на основании введенных параметров.

Сечение параметрически связано с планом временной дороги.

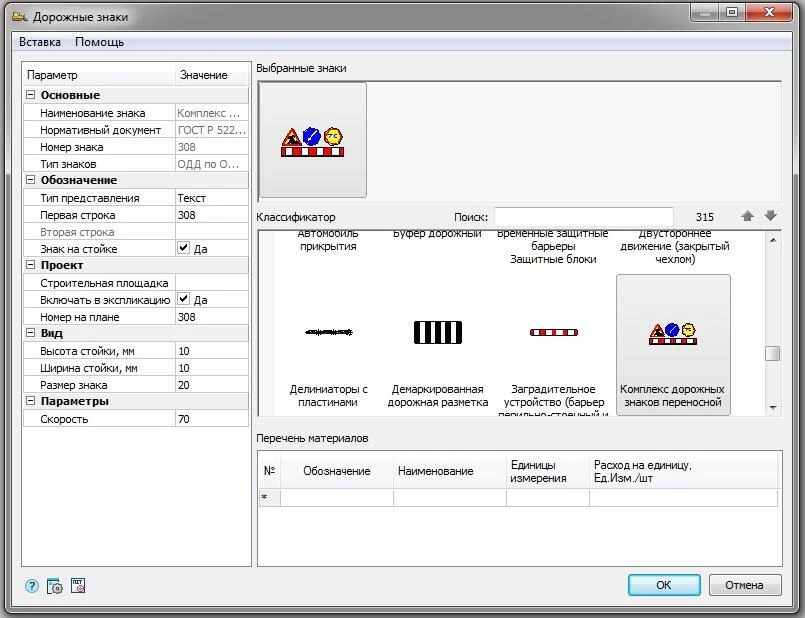

СПДС Стройплощадка содержит базу дорожных знаков по ГОСТ Р 52290−2004, ОДМ 218.6.019−2016 и знаков безопасности по ГОСТ Р 12.4.026−2001. На основании чертежа строится обновляемая спецификация дорожных знаков или знаков безопасности, рассчитывающая их общее количество.

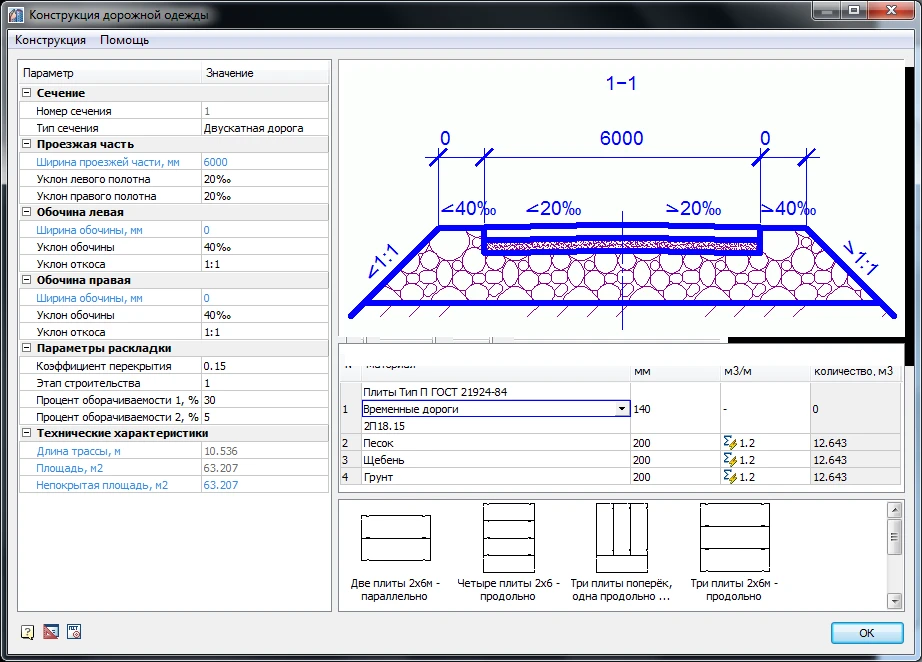

Сечение выбранного участка дорожного полотна

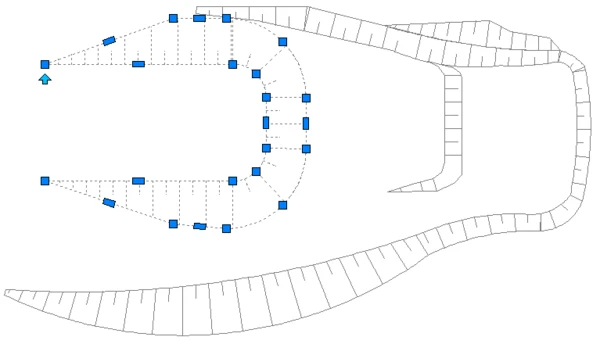

Отрисовка откосов

СПДС Стройплощадка предоставляет удобные инструменты отрисовки сложных откосов на плане.

При отрисовке откосов пользователю предоставлены следующие возможности:

отрисовка по полилинии, между полилиниями, обводка контура магнитом;
настройка высоты штриховки и толщины штрихов, типа обозначения укрепления;
настройка отображения бровки и подошвы, границ участков;
обозначение укрепления;
редактирование с помощью панели свойств и «ручек»;
редактирование направления штриховки;
редактирование горизонталей и участков штриховки разного направления;
неполная штриховка длинных областей;
быстрое обозначение насыпей и котлованов.

Линейные и точечные объекты оформления стройгенплана

Программа позволяет отрисовывать условные обозначения существующих и временных коммуникаций и других линейных объектов:

электрических сетей и колодцев, распределительных шкафов;
сетей водоснабжения и канализации, колодцев;
противопожарных сетей, гидрантов, противопожарных щитов;
постоянных и временных железных дорог;
путей движения и стоянки строительной техники;
местоположения стропальщиков;
знаков безопасности и др.

Подбор грузоподъемной техники

Для оформления чертежей используется база данных строительной техники и условно-графических обозначений этой техники.

Подбор грузоподъемных механизмов осуществляется с помощью различных фильтров.

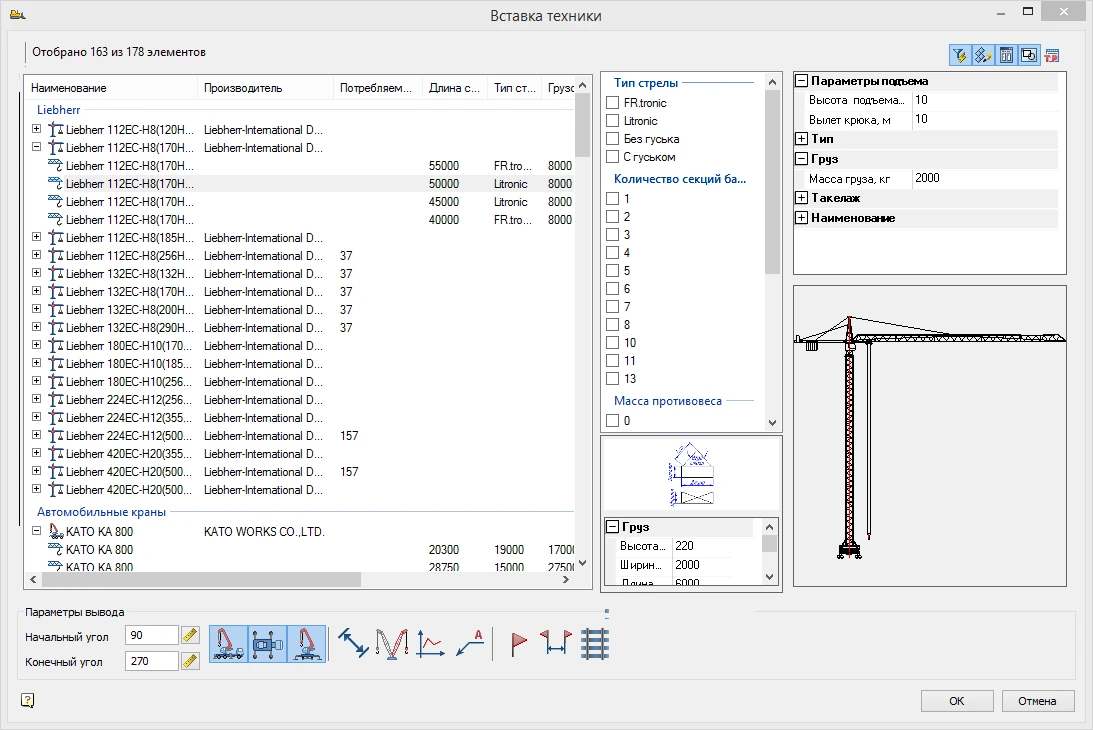

Подбор крана по грузоподъемным характеристикам

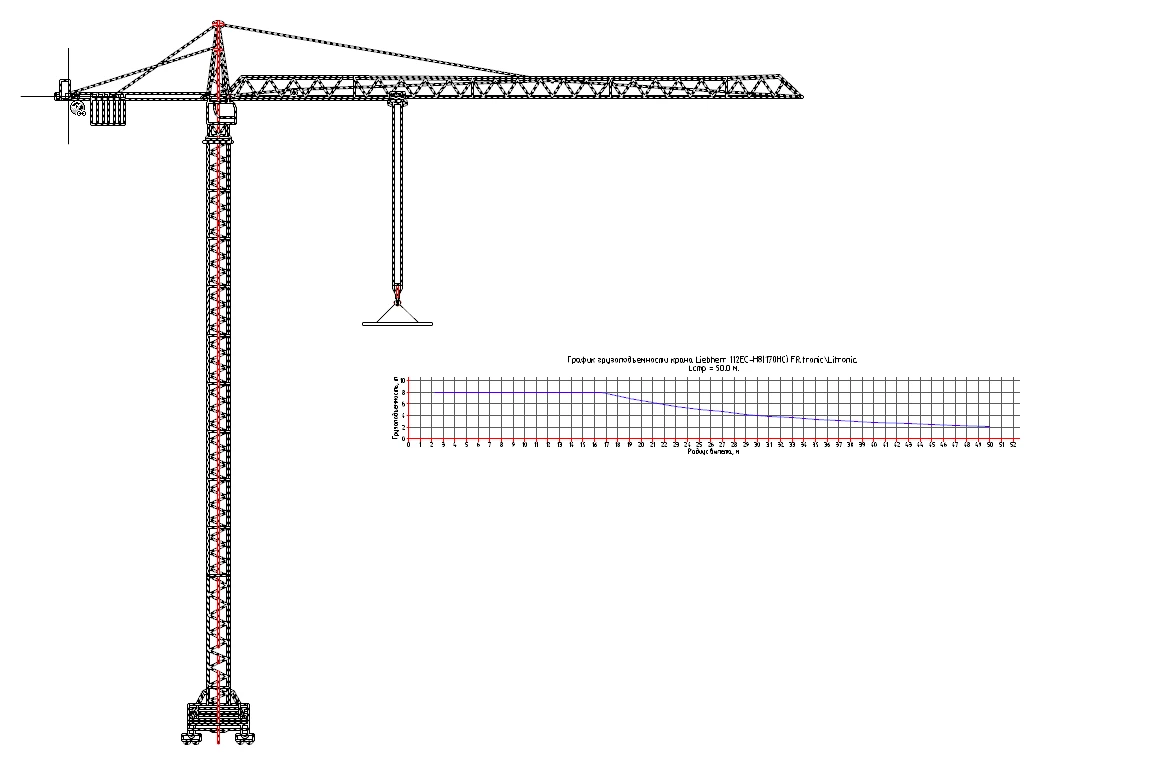

График грузоподъемности выбранного крана

В базе данных представлены грузоподъемные механизмы; техника для производства земляных работ; автомобильные подъемники; техника, обеспечивающая выполнение бетонных работ; буровая техника; автомобильный транспорт; техника для ГНБ:

бульдозеры;
трубоукладчики;
экскаваторы;
башенные краны;
пневмоколесные краны;
гусеничные краны;
автомобильные краны;
автобетоносмесители;
автобетононасосы;
буровые установки;
техника для устройства буронабивных свай;
автомобильные тягачи;
автосамосвалы;
бортовые автомобили;
полуприцепы-панелевозы;
прицепы и полуприцепы общего назначения;
прицепы-роспуски;
фермо- и балковозы;
вакуумные и илососные машины;
насосно-смесительные узлы;
системы локации;
установки ГНБ (American Augers, Astec Underground, Ditch Witch, Tracto-Technik, Universal, Vermeer).
техника для демонтажа.

Скачать файл описания всей техники

Общие характеристики техники

Для всей техники, используемой в рамках проекта, задаются бортовые номера и наименования выполняемых работ, даты применения.

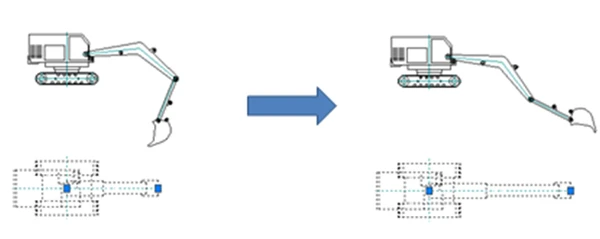

При изменении параметров все графические виды техники автоматически перестраиваются. Кроме того, на чертеже различные виды одного и того же механизма являются связанными: изменение одного вида ведет к синхронному изменению всех связанных с ним.

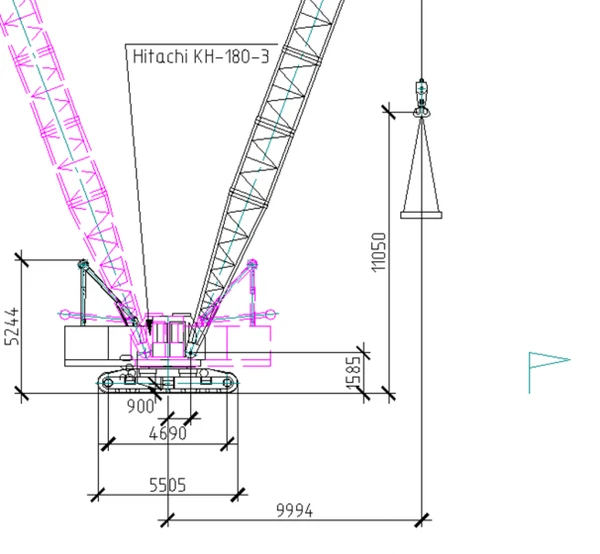

Параметрическая зависимость видов техники

Графика видов является полностью настраиваемой, включая толщины, тип линий, цвет и слои для создания объектов чертежа.

Кроме того, пользователь может управлять отрисовкой таких графических элементов, как:

дополнительные штриховые виды стрел;
выноски обозначений техники;
основные размеры;
масштаб отображения;
рабочая и опасная зоны.

Для редактирования графики на чертеже используются базовые инструменты платформы и ядра приложения: поворот, отражение, «ручки», динамический выбор, задание параметров с помощью диалога и панели свойств.

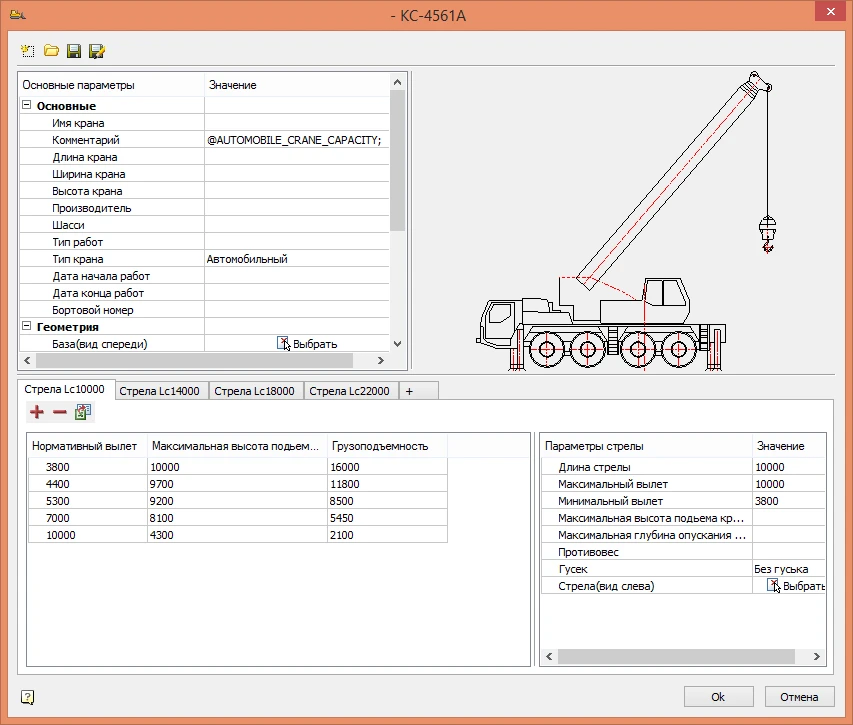

Для пополнения базы кранов пользователям предложен редактор кранов.

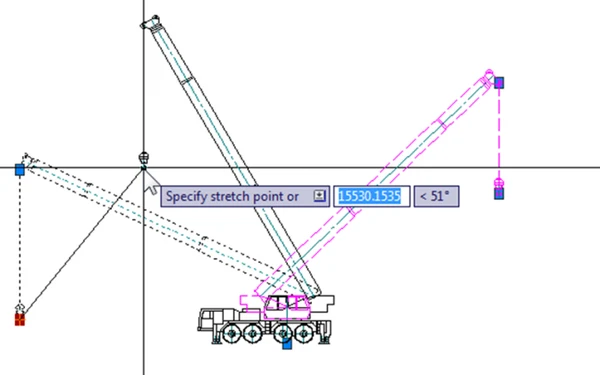

«Ручки» редактирования графики на чертеже

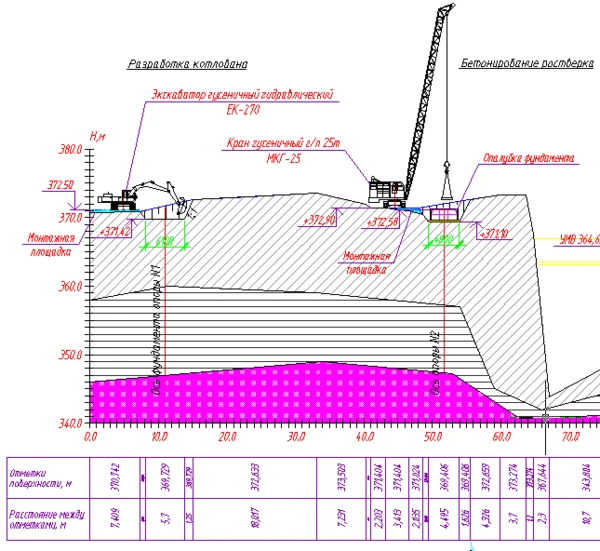

ГНБ

Для проектов горизонтально направленного бурения разработан ряд вспомогательных инструментов:

Сетка
Профиль грунта
Трасса бурения
Существующие коммуникации

СПДС Стройплощадка является уникальной программой для разработки ПОС и ППР, поскольку вся подготовка документации ведется в единой графической среде платформы AutoCAD и едином формате чертежа *.dwg.

Обширные базы данных элементов стройгенплана, машин и механизмов автоматизируют выполнение расчетно-графических задач. В то же время динамическая связь данных чертежа и таблицы позволяет избежать ошибок на стадии разработки проекта.

Обеспечена поддержка ZWCAD 2024, AutoCAD 2024.
На вкладке Кадры расчетов потребностей на строительной площадке в списке назначений объектов капитального строительства появился Линейный объект, при выборе которого расчет таблицы будет производиться по соответствующим данным.
Реализовано формирование пояснительной записки в формате *.docx. Все новые шаблоны присутствуют в новом формате в дистрибутиве.
В таблице УГО теперь будет показываться реальное отображение линейных объектов.
В меню Отчеты менеджера проектов добавлен Календарный план строительства. Для его формирования у работ появились свойства Полная сметная стоимость и Стоимость строительно-монтажных работ, значения которых указываются пользователем в миллионах рублей.
Материалы, появляющиеся из расценок ГЭСН, теперь зачитывают продолжительность работы автоматически, исходя из дат начала и окончания работы, а дневная потребность высчитывается делением общей потребности на продолжительность потребления. Коэффициент поступления автоматически назначается равным 1.1, а коэффициент потребления — 1.3. При необходимости значения можно отредактировать.
В базу строительной техники добавлены:
- Железнодорожный кран ЕДК-500
- Железнодорожный кран ЕДК-1000
- Железнодорожный кран ЕДК-2000
- Железнодорожный кран КЖ-662
- Укладочный кран УК 25/9−18
- Мотовоз погрузочно-транспортный МПТ-6
- Маневровый тепловоз ТЭМ1−1280
- Платформа 13-Н451
- Земснаряд ЗРД 1400/40
У крана TDK-10.215 появилась возможность регулирования по высоте с помощью «ручки» на виде сбоку и виде спереди.

Графическая платформа

ZWCAD 2021−2024 (х64);
AutoCAD 1 2019−2024 (x64);
AutoCAD Architecture 2019−2024 (x64).
Для работы СПДС Металлоконструкции обязательно наличие надстройки к AutoCAD — СПДС GraphiCS.

Операционная система

Windows 11×64;
Windows 10×64;
Windows 8×64;
Windows 7×64 редакций Ultimate, Professional, Home Premium.

СУБД

PostgreSQL 12;
Microsoft SQL Server 2005−2014;
Microsoft SQL Server 2005−2014 Express Edition.

Процессор

Intel Pentium 4 или выше.

Видеокарта

Требования графической платформы.

Память

Не менее 1024 Мб.
Для комфортной работы с параметрическими объектами рекомендуется 4096 Мб.

Пространство на жестком диске

Для полной установки программы требуется минимум 1700 Мб.
При использовании собственной базы параметрических объектов понадобится дополнительное место.

Монитор
