На сегодня СТАРТ - одна из самых распространенных программ расчета прочности и жесткости трубопроводов различного назначения в России и странах СНГ.
Программную систему используют более 700 организаций в России, странах ближнего (Украина, Беларусь, Казахстан, Туркменистан, Узбекистан) и дальнего зарубежья (Чехия, Литва, Великобритания), а общее число эксплуатирующихся копий превышает 1500.
Старт-Проф успешно используется во многих отраслях промышленности:
- Энергетика, теплоснабжение, коммунальные сети
- Нефтегазовая промышленность, нефте- и газопереработка, нефтехимия
- Химическая промышленность
- Металлургия
- Пищевая промышленность
- Фармацевтика
- Судостроение
- Водоснабжение
Широкое применение программа получила при проектировании, строительстве и реконструкции тепловых сетей.
Благодаря огромному числу пользователей и постоянной обратной связи со специалистами различных отраслей промышленности программа СТАРТ детально верифицируется по всем параметрам (в том числе и путем перекрестного тестирования с аналогичными отечественными и зарубежными программами) и постоянно развивается.
Используется внутренняя система качества: каждая выпускаемая версия Старт-Проф проходит автоматическое и ручное тестирование на нескольких сотнях верификационных расчетных моделях.
Выполнение расчетов по программам Старт-Проф обеспечивает надежность и безопасность при эксплуатации трубопроводных систем различного назначения, облегчает согласование проекта с контролирующими органами (Ростехнадзор, Главсгосэкспертиза), сокращает затраты и время пусконаладочных работ.
Все программы семейства «СТАРТ» имеют сертификат Госстандарта России, выданный, ООО ЦСПС № РОСС RU.СП15.Н00317 на соответствие СНиП 2.05.06-85, РД 10-249-98, РД 10-400-01, СТО Ростехэксперитиза 10.001-2009, РТМ 38.001-94, СА 03-003-07, СА 03-005-07, ГОСТ 30732-2006, ГОСТ 52857.1-2007, ГОСТ 52857.2-2007, ГОСТ 52857.5-2007.
НТП Трубопровод
Компания ООО «НТП Трубопровод» была учреждена в марте 1992 г. на базе организованной в 1972 г. лаборатории трубопроводныхсистем института «ВНИПИнефть». В 70–80-х годах прошлого века лаборатория стала одним из ведущих в СССР коллективов-экспертов в области расчета, автоматизации проектирования и оптимизации технологических трубопроводов, центром взаимодействия и обмена опытом ведущих специалистов страны. На сегодняшний день НТП Трубопровод является одним из ведущих разработчиков и поставщиков, специализирующихся в области информационных технологий для проектирования исследований в нефтеперерабатывающей, нефтехимической и химической промышленности и представляет следующие решения: “Гидросистема” – НТП Трубопровод, “Изоляция” – НТП Трубопровод, “Пассат” – НТП Трубопровод и др. Среди пользователей программ — крупнейшие и авторитетные проектные, научно-исследовательские и экспертные организации.
Старт-Проф имеет интерфейсы для интеграции с рядом программ для расчета и проектирования:
- Импорт в Старт-Проф: Гидросистема; AVEVA PDMS; PlantSpace; OMNI-Pipe; AutoPLANT; I-Sketch; CADWorx; Smart 3D; Smart Plant; PCF формат; Открытый формат; PLANT 4D; AutoCAD; Autodesk Revit; MS Excel; Autodesk Civil3D; Шуцер-МКЭ; API (VB.NET, C#)
- Экспорт из Старт-Проф: Гидросистема; AVEVA PDMS; PCF формат; Открытый формат; КОМПАС; AutoCAD; MS Excel; LICAD; ЛИРА 10; Шуцер-МКЭ; API (VB.NET, C#)
Модуль "СТАРТ"
- для массового пользователя
Модуль «СТАРТ-Базовый» - позволяет выполнять расчеты трубопроводов произвольной конфигурации, но без участков бесканальной прокладки в грунте. Такая возможность появляется при наличии дополнительного модуля СТАРТ-Грунт.
Модуль "СТАРТ-Проф"
- для профессионалов, решающих большеразмерные задачи, а также для расчета длинных трубопроводов, защемленных в грунте
Программы СТАРТ или СТАРТ–Проф могут быть укомплектованы дополнительными опциями:
- «СТАРТ-Грунт» - позволяет производить расчет трубопровода с участками, защемленными в грунте (бесканальной прокладки), а также оценивать прочность пенополиуретановой изоляции.
- «СТАРТ-Гибкие трубы» - для расчета на прочность и определения нагрузок на опоры для гибких полимерных труб типа «Изопрофлекс» и «Изопрофлекс-А» и стальных гофрированных труб типа «Касафлекс».
- «СТАРТ-Отбраковочная толщина» - расчет отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов согласно требованиям стандарта ассоциации «Ростехэкспертиза» СА 03-005-07 «Технологические трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к устройству и эксплуатации».
- «СТАРТ-Назначенный ресурс» - расчет назначенного ресурса проектируемых технологических трубопроводов с учётом циклической прочности и коррозионного износа согласно РТМ 38.001-94, СА 03-003-07 и СТО 10.001-2009.
- «СТАРТ-Штуцер» - расчет податливости (жесткости) узла врезки трубопровода в сосуды (аппараты). Есть возможность автоматической генерации и вставки нестандартного крепления в СТАРТ. Более широкими возможностями обладает программа Штуцер-МКЭ.
- «СТАРТ-Plant4D» - импорт исходных данных из системы трехмерного моделирования промышленных установок Plant-4D. В стандартную поставку входит файл с шаблонами, позволяющими пользователю конвертировать данные, созданные ПС Plant4D на основе российской базы данных по трубам, трубопроводным деталям и арматуре.
- «СТАРТ-PCF» - импорт моделей трубопроводов из формата «PCF» PlantSpace Design Series (также возможно из Plant4D, OMNI-Pipe, AutoPlant 3D Piping, I-Sketch, CADWorx). Для генерации файлов PCF из PlantSpace используется ISOGEN интерфейс, поставляемый вместе с системой PlantSpace.
- «СТАРТ-PDMS» - импорт исходных данных из отчётов, создаваемых программой PDMS в СТАРТ.
- «СТАРТ-Компас» - экспорт расчетной схемы (осевой линии и узловых деталей) в Компас-График 5.х и выше.
- «СТАРТ–открытый формат» - импорт входных данных из открытого формата, экспорт входных данных и результатов расчета в открытый формат для стыковки СТАРТ с любыми системами автоматизированного проектирования трубопроводов. Открытый формат – это текстовый файл определенной структуры.
Дополнительные модули поставляются только совместно с базовым модулем (СТАРТ-Базовый, СТАРТ Проф-Базовый или СТАРТ Лайт-Базовый).
Модуль "СТАРТ-Лайт"
- облегченный вариант программы, предназначенный для учебных целей (поставляется только в учебные заведения).
Позволяет рассчитывать небольшие части схем трубопроводов, имеющие не более 150 степеней свободы. СТАРТ-Лайт имеет жесткую архитектуру, в его состав входит модуль Старт-Грунт и другими дополнительными модулями не комплектуется.
Модуль "СТАРТ-Экспресс"
- недорогой продукт, предназначенный для предварительных упрощенных расчетов на стадии конструирования трубопровода
Все модификации имеют равные возможности в части подготовки исходных данных и анализа результатов расчета, что создает большие удобства при одновременном использовании их в локальных компьютерных сетях. Модификации различаются максимально допустимым количеством степеней свободы.
Модуль СТАРТ-Экспресс". Опция "СТАРТ-Элементы"
Помимо расчета трубопроводов произвольной конфигурации существует рабочий инструментарий конструктора трубопровода – опция СТАРТ-Элементы, который поставляется и в виде самостоятельной программы под названием СТАРТ-Экспресс. Программа предназначена для быстрой оценки компенсирующей способности отдельных участков трубопроводной трассы, проверке их прочности и устойчивости. Подобные задачи конструкторам трубопроводов приходится постоянно решать в процессе проектирования. С помощью СТАРТ-Экспресс можно:
- определить компенсирующую способность поворотов Г, Z-образной формы и П- образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах;
Расчет поворотов Г, Z-образной формы и П-образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах осуществляется для участков, расположенных между двумя неподвижными (мертвыми) опорами. При известном расстоянии между неподвижными опорами определяется требуемый вылет для П-образного компенсатора, Z-образного поворота и короткое плечо для Г-образного поворота, исходя из допускаемых компенсационных напряжений. Это избавляет проектировщиков от необходимости пользоваться устаревшими номограммами для Г, Z и П-образных участков.
- определить компенсирующую способность поворотов Г, Z - образной формы и П- образных компенсаторов при бесканальной прокладке трубопроводов в грунте;
Расчет поворотов Г, Z-образной формы и П- образных компенсаторов при бесканальной прокладке трубопроводов в грунте позволяет по заданному вылету для П-образного компенсатора или Z-образного поворота и длине короткого плеча Г-образного поворота определить допустимое расстояние между неподвижными опорами, т.е. ту длину участка защемленного в грунте трубопровода, которое может быть скомпенсировано при заданном температурном перепаде. Рассматриваются П- образные компенсаторы и повороты Г, Z-образной формы с произвольными углами. Для тех же трубопроводных участков можно выполнить проверочный расчет - при заданных габаритах определить напряжения, перемещения и нагрузки на неподвижные опоры.
- определить толщину стенки или предельное давление для труб, отводов, тройников, заглушек, переходов согласно выбранному нормативному документу;
- определить предельно допустимые расстояния между промежуточными опорами трубопровода из условий прочности и жесткости;
- проверить общую и местную устойчивость прямолинейных и криволинейных участков труб под действием температурного расширения, наружного давления (вакуума) и давления грунта (для труб бесканальной прокладки);
- Определить минимальную глубину заложения для участков бесканальной прокладки из условия устойчивости;
- определить максимальную глубину заложения для участков бесканальной прокладки из условия прочности пенополиуретановой изоляции;
- предельно допустимые расстояния между стартовыми компенсаторами и температуру их замыкания для трубопроводов, защемленных в грунте;
- определить допустимую нагрузку на седловую опору для труб большого диаметра;
- проверить герметичность фланцевых соединений;
- определить жесткость сильфонных компенсаторов при отсутствии данных от изготовителя.

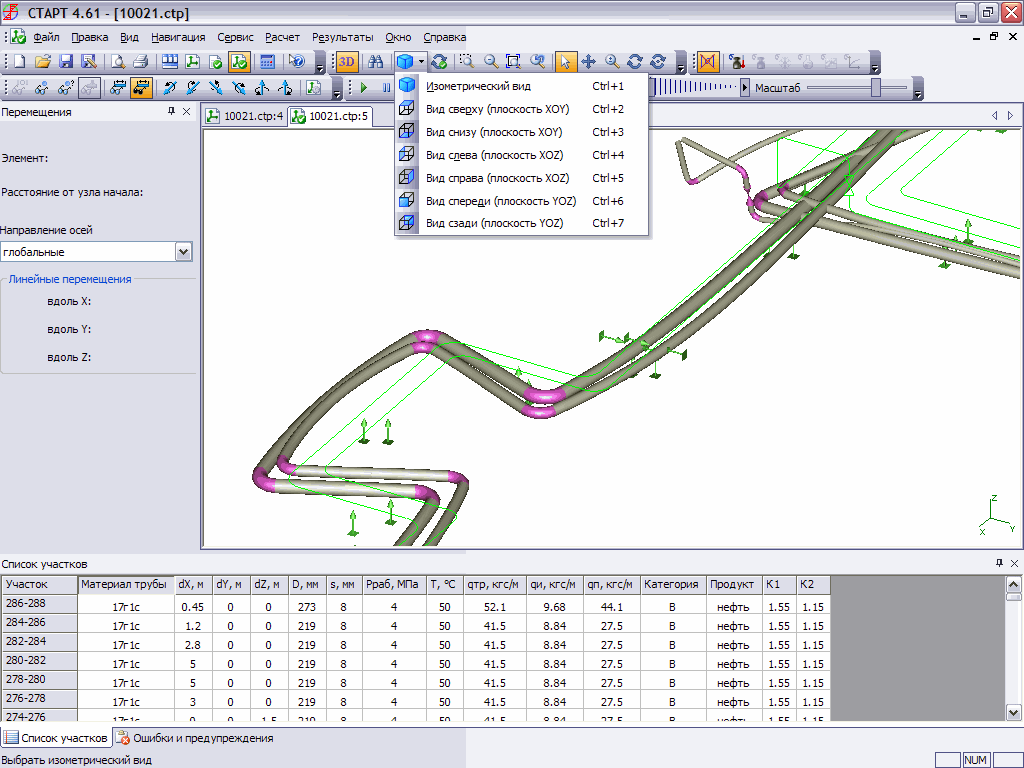

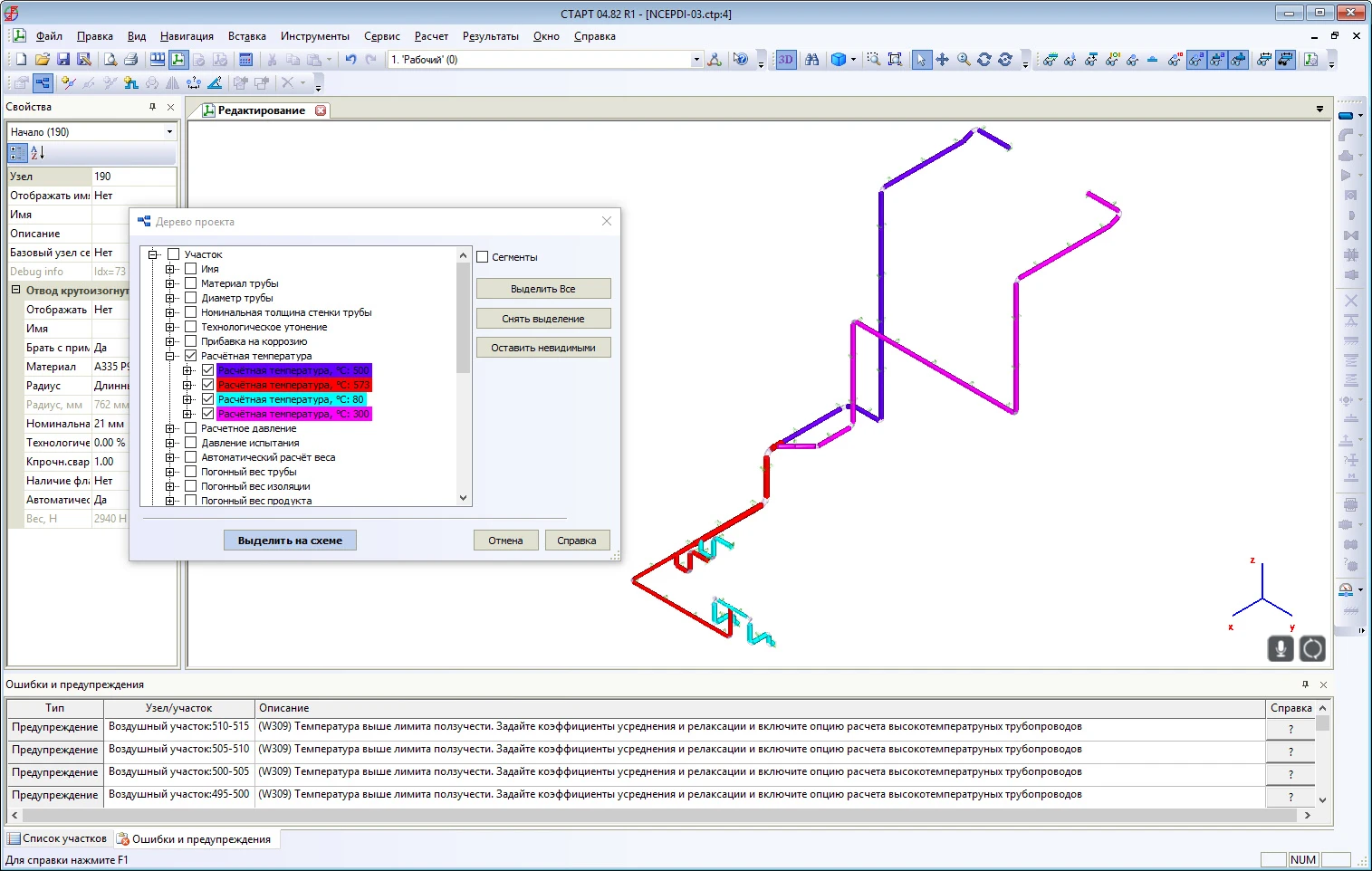

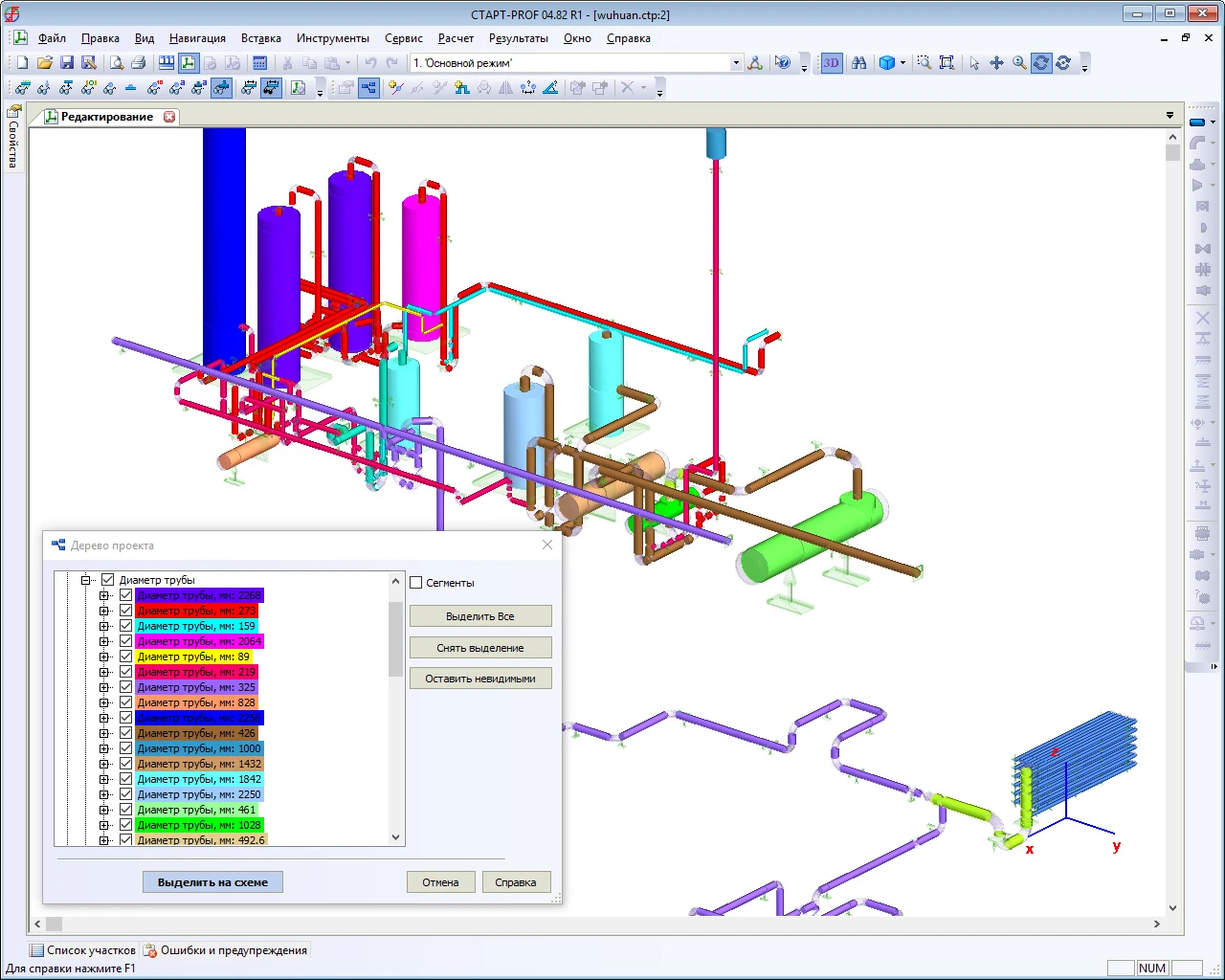

Наглядный и интуитивно понятный пользовательский интерфейс
Старт-Проф имеет современный наглядный и интуитивно понятный пользовательский интерфейс, документацию и справочную систему на русском, английском и китайском языках.
Оценка прочности и несущей способности
Программы семейства СТАРТ предназначены для расчета прочности и жесткости трубопроводов различного назначения, имеющих произвольную конфигурацию в пространстве, при статическом и циклическом нагружении, а также толщин стенок труб и соединительных деталей на давление согласно следующим стандартам:
- пара и горячей воды согласно нормам Госгортехнадзора РФ РД 10-249-98;
- тепловых сетей согласно РД 10-400-01 (документ устарел) и СТО Ростехэкспертиза 10.001-2009 (документ выпущен в развитие РД 10-400-01);
- технологических трубопроводов нефтеперерабатывающей, химической, нефтехимической, газовой и других смежных отраслей промышленности согласно РТМ 38.001-94 (устарел) и СА 03-003-07 с изменениями №1, 2, 3;
- магистральных газо- и нефтепроводов (согласно СНиП 2.05.06-85).
- Назначенного ресурса согласно РТМ 38.001-94, СА 03-003-07 и СТО 10.001-2009;
- Отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов согласно требованиям стандарта ассоциации «Ростехэкспертиза» СА 03-005-07 «Технологические трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к устройству и эксплуатации».
Расчет различных типов трубопроводов
Средствами программы рассчитываются как самокомпенсирующиеся трубопроводы, в которых компенсация температурных расширений обеспечивается гибкостью самой трубопроводной трассы, так и трубопроводы со специальными компенсирующими устройствами, выполненными в виде волнистых, линзовых или сальниковых компенсаторов. По программе рассчитываются трубопроводы практически любой сложности:
- Надземные, подземные в канале и с участками, защемленными в грунте;
- Плоские, пространственные, разветвленные, с замкнутыми контурами;
- С различными конструкциями концевых и промежуточных опор;
- Подверженные разнообразным внешним воздействиям (температурное расширение, сосредоточенные и распределенные нагрузки, смещение опор, предварительная растяжка, распор от внутреннего давления и т.д.).
- Работающие при низких и высоких температурах (учитывается эффект ползучести и релаксации напряжений согласно нормам);
- С внутренним избыточным давлением и наружным давлением (вакуум) - для таких участков проводится проверка местной устойчивости стенок.

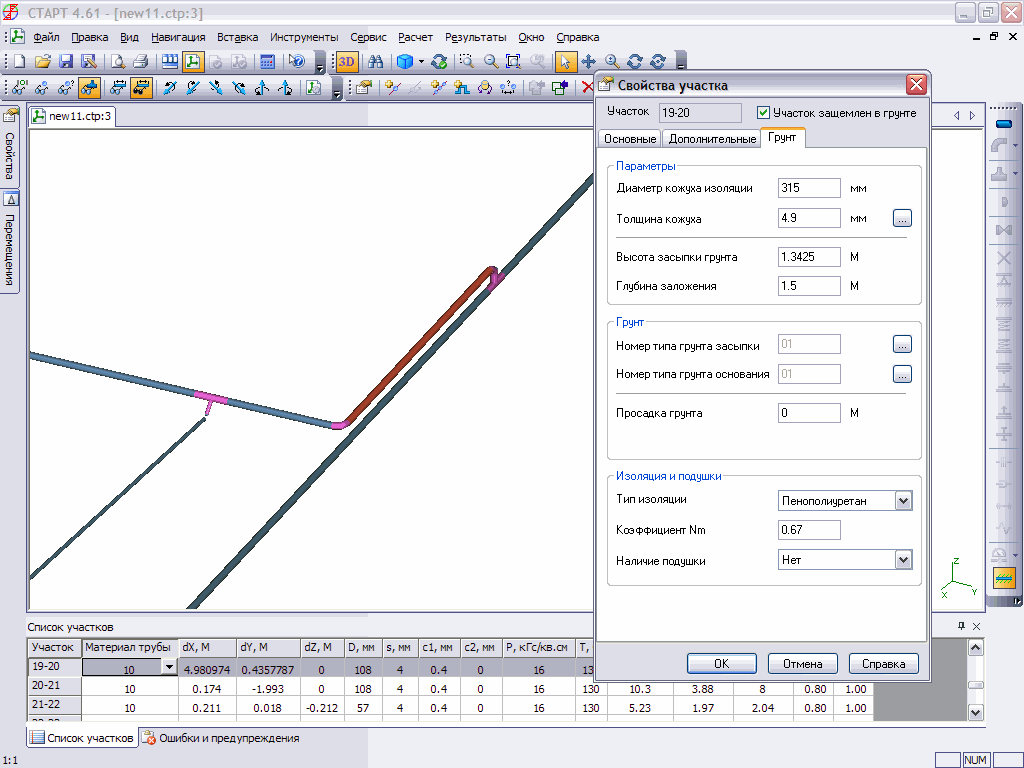

- Защемленные в грунте. Учет взаимодействия трубопровода с грунтом на участках бесканальной прокладки автоматически модулируется при помощи расстановки специальных пружинок, имеющих нелинейные свойства. Учитывается нелинейная податливость грунта, слоя пенополиуретановой изоляции и амортизирующих подушек. Учитывается переменная глубина заложения и произвольный угол наклона участков, а также особые свойства грунта и выталкивающая сила воды на обводненных участках.
- Вакуумные. Осуществляется проверка устойчивости стенок вакуумных трубопроводов, возможность учета укрепления кольцами жесткости различной конфигурации.
- В рубашке. Трубопроводы в рубашке моделируются по принципу «труба в трубе».
- Криогенные. Расчет производится согласно специальному разделу ГОСТ 32388-2013.
- Пластиковые. Расчет производится согласно специальному разделу ГОСТ 32388-2013. Расчет производится как надземных пластиковых трубопроводов, так и пластиковых трубопроводов защемленных в грунте, в том числе с пенополиуретановой изоляцией.
- Высокого давления. Расчет производится согласно специальному разделу ГОСТ 32388-2013.
- Стеклопластиковые. Расчет производится согласно ISO 14692. Расчет производится как надземных стеклопластиковых трубопроводов, так и стеклопластиковых трубопроводов защемленных в грунте, в том числе с пенополиуретановой изоляцией.
- Из цветных металлов. Расчет производится согласно специальному разделу ГОСТ 32388-2013.
Базы данных
В программе имеется пять нормативных баз данных, обеспечивающих дополнительные удобства при работе:
- «материалы» - содержит физические свойства материалов труб и элементов трубопровода;
- «пружины» - содержит характеристики и податливости пружинных цепей упругих опор различной грузоподъемности по ОСТ 108.764.01-80, ОСТ 24.125.109-01, МВН 049-63, МН 3958-62, LISEGA;
- «грунты» - содержит различные физико–механические свойства грунтов;
- «компенсаторы» - содержит характеристики осевых, угловых и сдвиговых сильфонных или линзовых компенсаторов;
- «изоляция» - содержит величины весов изоляции в зависимости от изоляционной конструкции, температуры и диаметра трубы.
Расчетные возможности

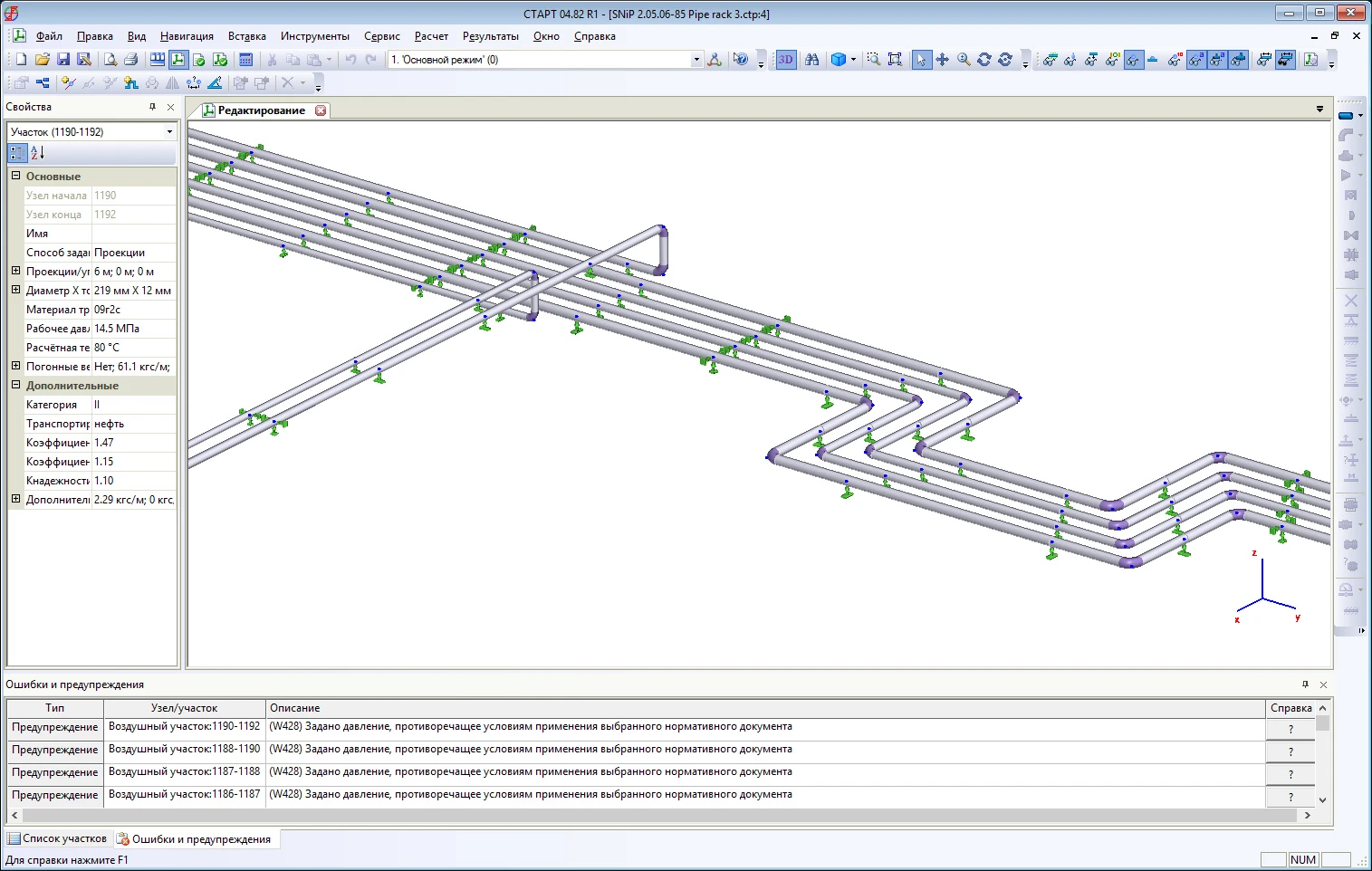

- Расчет нескольких не связанных трубопроводов в одном файле. Можно смоделировать сразу несколько трубопроводов, лежащих на эстакаде в одном файле проекта

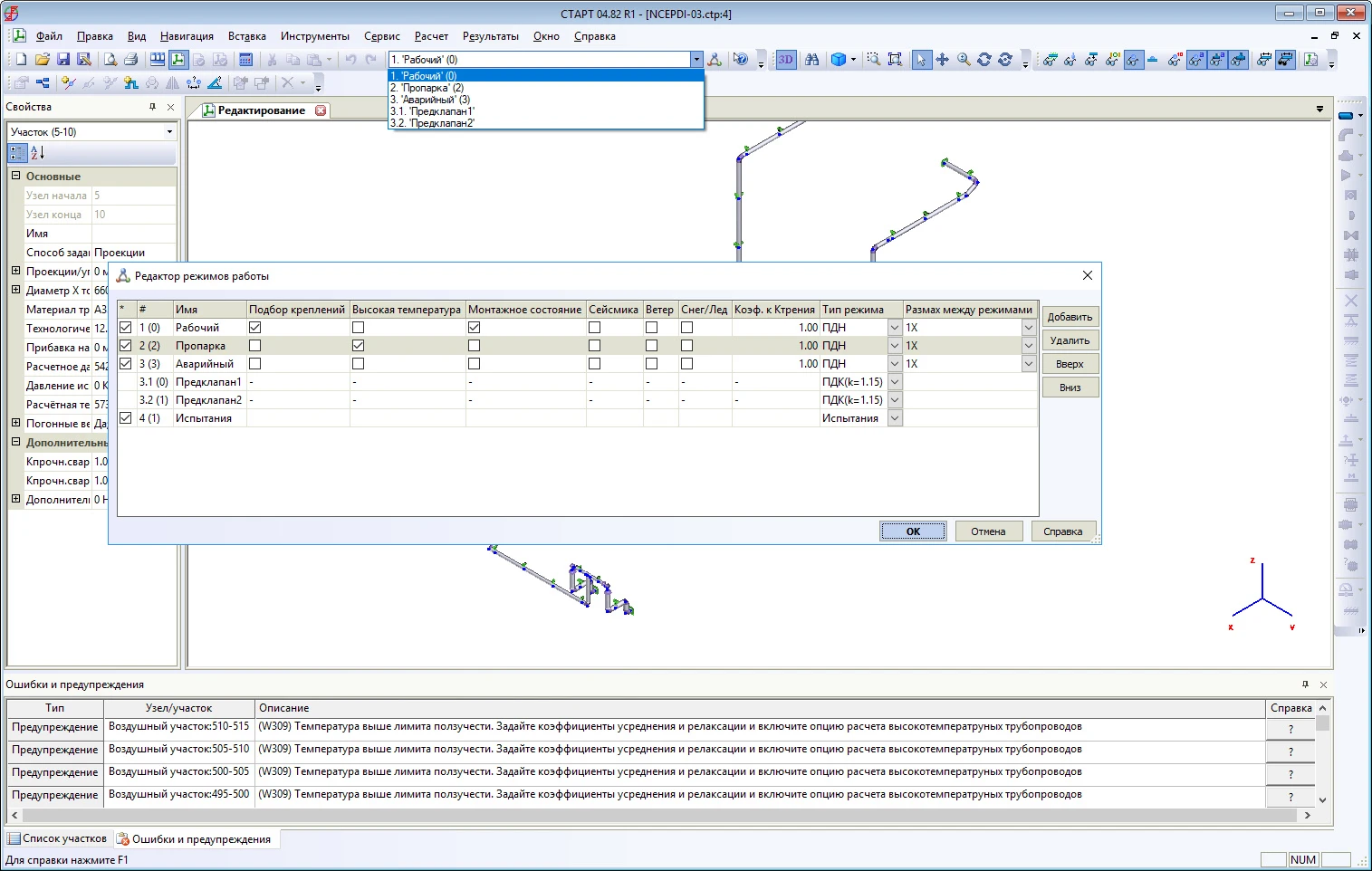

- Редактор режимов работы. Можно смоделировать сразу несколько режимов работы трубопровода (с различными вариантами давлений, температур и т.д.) в одном файле проекта

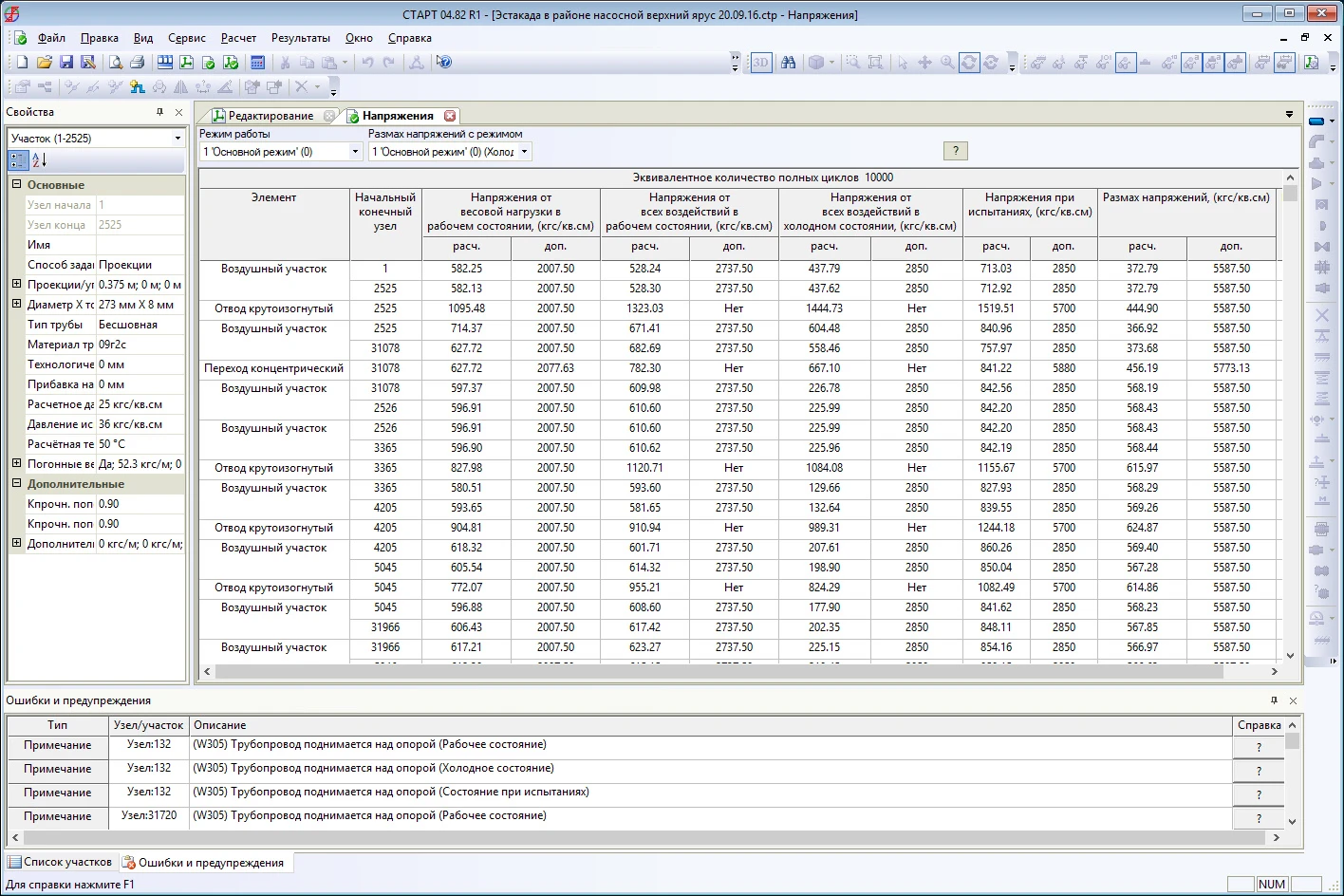

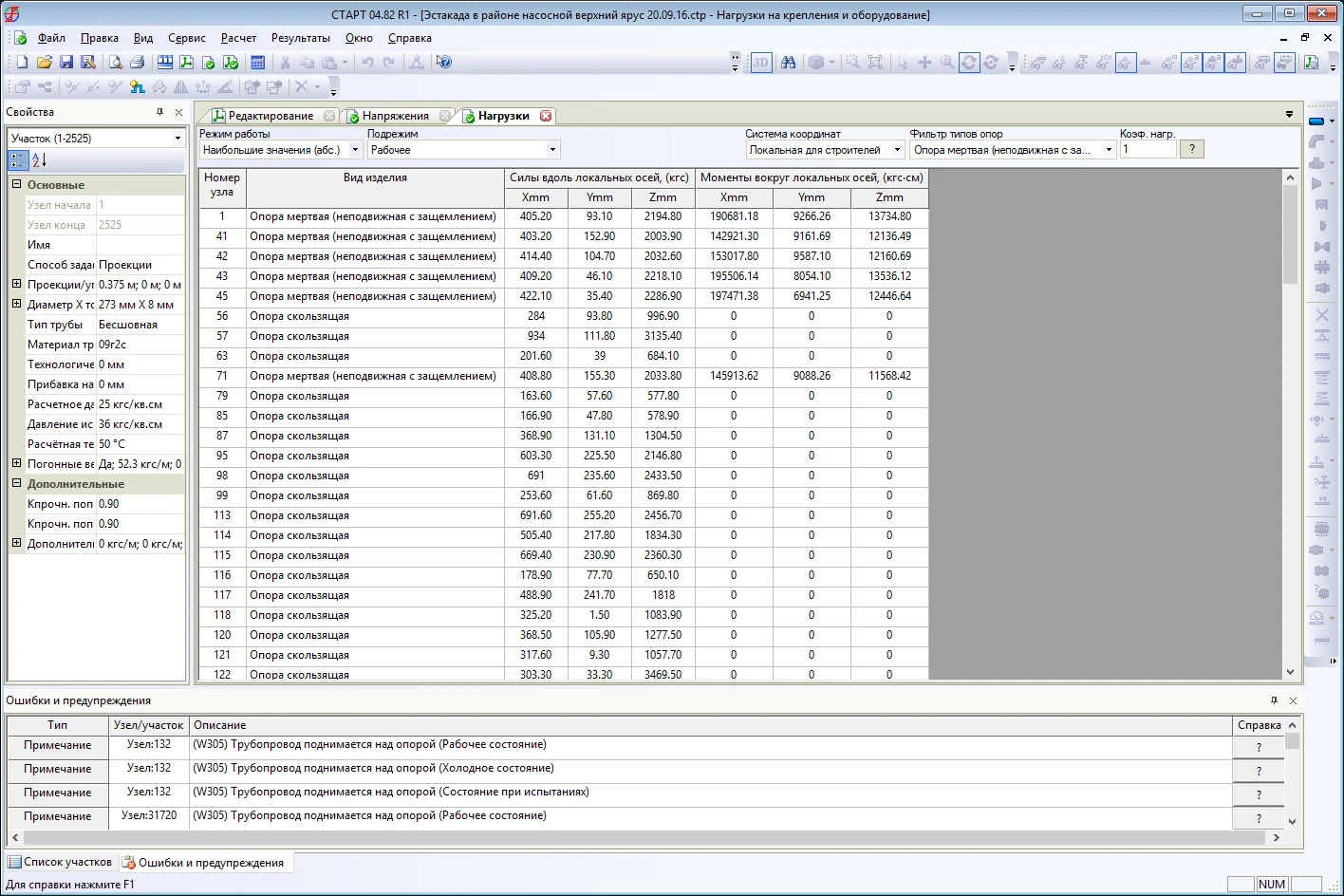

- Результаты расчета. По результатам расчета выводятся интерактивные таблицы напряжений, нагрузок на опоры, перемещений, деформаций компенсаторов. В таблицах «на лету» можно выбирать режим работы, систему координат, фильтровать данные и многое другое

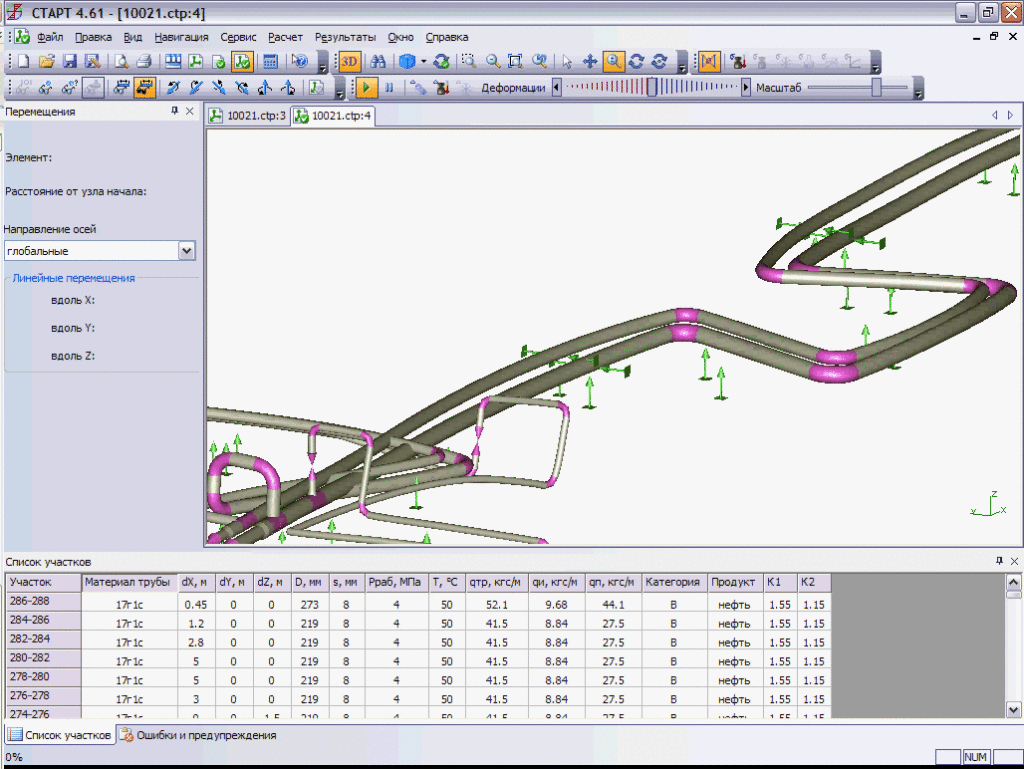

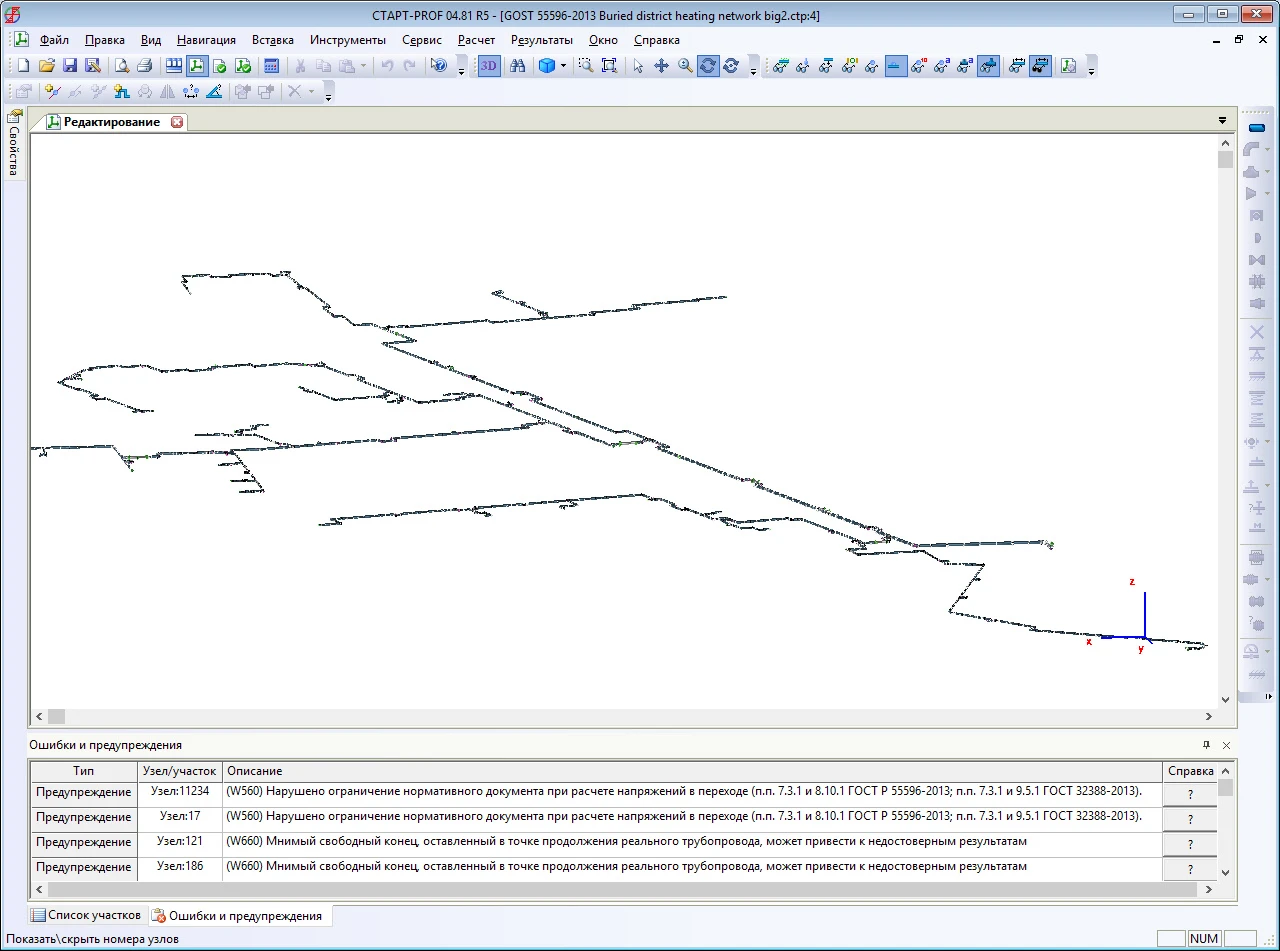

- Интерактивная графическая иллюстрация деформированного состояния в различных расчетных состояниях трубопровода, иллюстрация выполнения нормативных критериев прочности на схеме трубопровода
- Учет трения в скользящих, направляющих, упругих и т.д. опорах;
- Учет взаимодействия трубопровода с грунтом на участках бесканальной прокладки. Учитывается нелинейная податливость грунта, слоя пенополиуретановой изоляции и амортизирующих подушек;
- Всесторонняя логическая проверка качества исходных данных для расчета;
- Автоматическая проверка всех деталей трубопровода на внутреннее давление;
- Авторская методика учета трения в скользящих, направляющих, упругих опорах;
- Расчет назначенного ресурса технологических трубопроводов согласно ГОСТ 32388-2013 и тепловых сетей согласно ГОСТ Р 55596-2013;
- Расчет отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов согласно требованиям ГОСТ 32388-2013;
- Расчет податливости штуцеров сосудов и аппаратов для более точного вычисления нагрузок на штуцеры и напряжений в трубопроводе;
- Оценка прочности пенополиуретановой изоляции;
- Автоматический подбор пружин для упругих опор и подвесок, автоматический расчет необходимой затяжки;
- Автоматический учет «манометрического эффекта» в отводах, имеющих начальную овальность и распорных усилий от внутреннего давления во всем трубопроводе;
- Учет маятникового эффекта при отклонении тяг жестких и упругих подвесок от вертикального положения;
- Учет односторонних связей (например, подъем трубопровода над опорами);
- Учет совместной работы трубопровода с оборудованием (модуль СТАРТ-Штуцер);
- Учет работы упруго-изогнутых участков большого радиуса;
- Расчет частот и форм собственных колебаний трубопровода;
- Проверка устойчивости стенок вакуумных трубопроводов, возможность учета укрепления кольцами жесткости различной конфигурации;

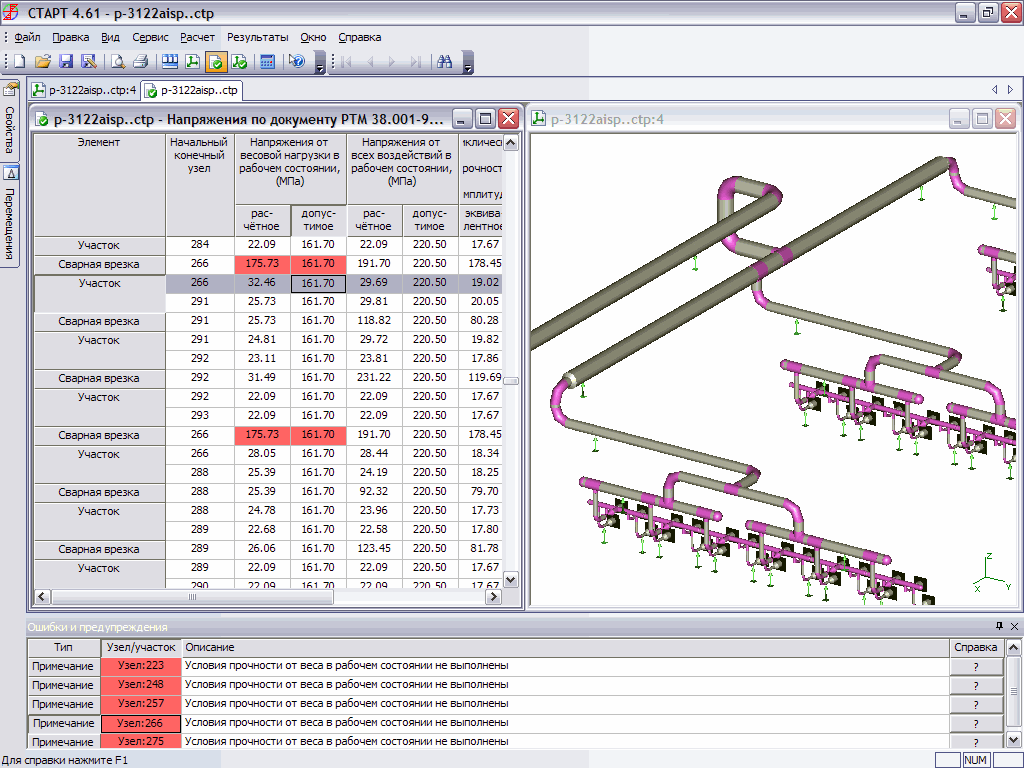

- В результате расчета выводятся таблицы напряжений согласно выбранному нормативному документу, нагрузки на опоры, перемещения, усилия, деформации компенсаторов, коэффициенты устойчивости стенок вакуумного трубопровода;
- Графическая иллюстрация деформированного состояния в различных расчетных состояниях трубопровода;
- Графическая цветовая иллюстрация выполнения нормативных критериев прочности на схеме трубопровода.

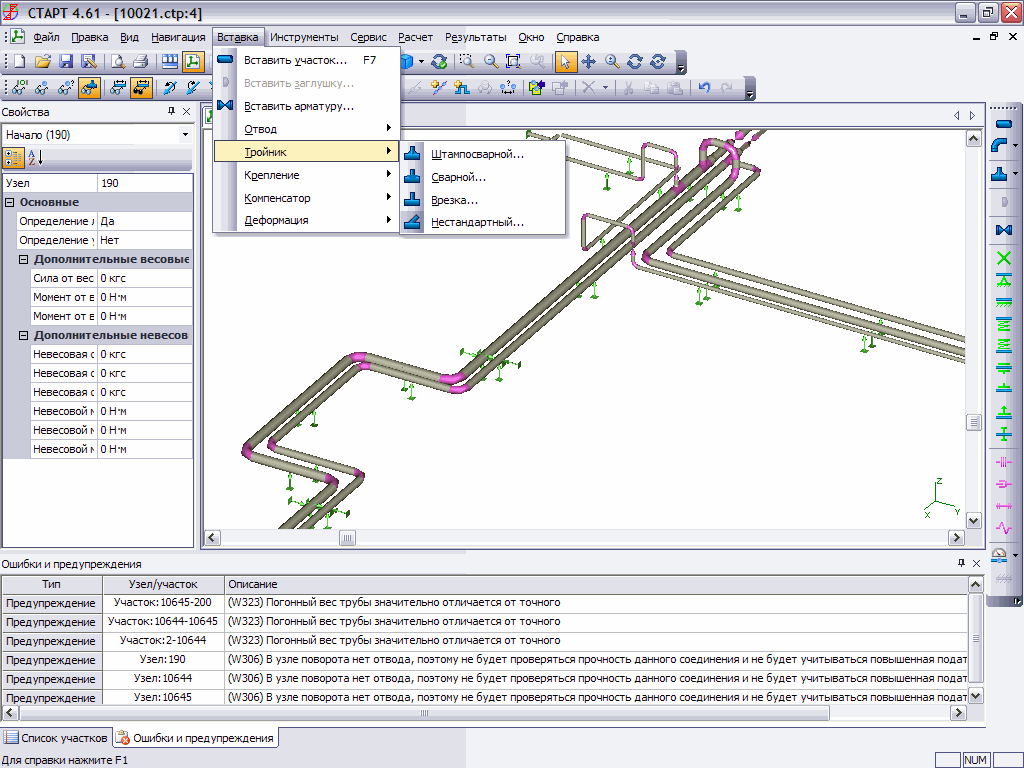

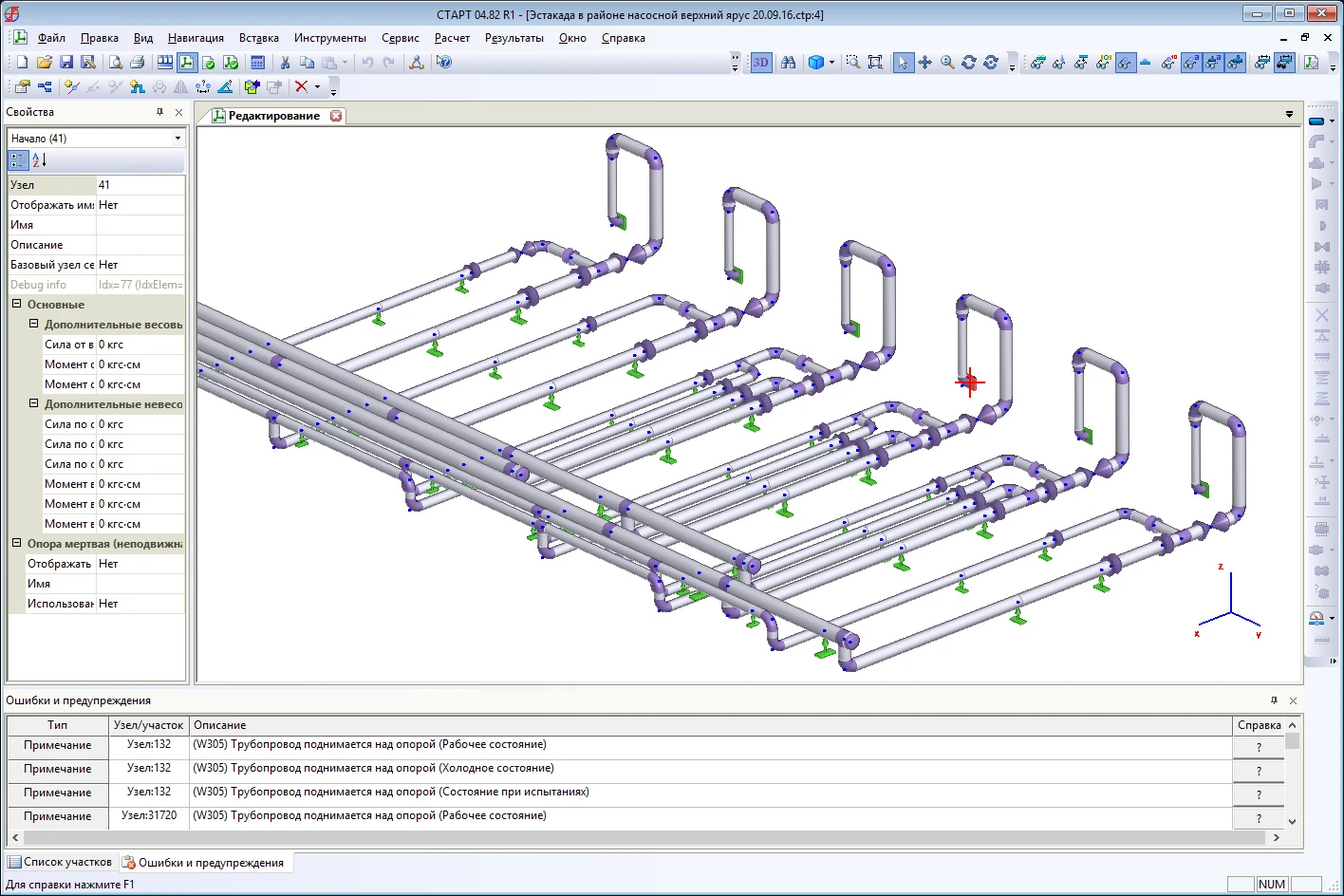

При построении используется простая и понятная любому рядовому проектировщику объектно-ориентированная расчетная модель трубопровода. Объектами, из которых состоит трубопровод, являются:
- Линейные элементы: Надземная; Подземная (защемленная в грунте); Жесткая вставка; Цилиндрическая обечайка; Балка; Гибкая вставка; Конус.
- Отводы: Крутоизогнутый; Секторный; Штампосварной; Отвод большого радиуса; Упруго-изогнутый участок; Косой стык; Отвод с подпятником; Нестандартный.
- Тройники: Штампосварной; Сварной; Врезка; Велдолет; Свеполет; С вытянутой горловиной; Пластиковый; Стойка; Нестандартный.
- Переходы: Концентрический; Эксцентрический.
- Крепления: Мертвая опора; Шарнирно-неподвижная опора; Скользящая опора; Пружинная опора и подвеска; Направляющая опора; Опора и подвеска постоянного усилия; Жесткая подвеска; Демпфер; Нестандартное крепление.
- Компенсаторы: Осевой (сильфонный, линзовый, сальниковый, стартовый); Угловой (сильфонный, шаровой); Сдвиговый; Нестандартный.
- Деформации: Различные виды монтажной растяжки; Смещения опор.
- Нагрузки. Дополнительные весовые и сосредоточенные нагрузки.
- Смещения опор. Смещения концевых и промежуточных опор могут задаваться только по направлению тех связей, которые опоры накладывают на закрепляемые точки трубопровода. При этом смещение опоры задается вдоль направления линейной связи, а поворот опоры - по направлению угловой связи.
- Арматура. Используется для моделирования различных задвижек, запорных клапанов, кранов, затворов и т.д.
- Фланцевое соединение. Для фланцевых соединений предусмотрена автоматическая проверка герметичности.
- Заглушка. Заглушка предотвращает образование реактивных сил от разности давления внутри трубопровода и в атмосфере.
- Балластировочный утяжелитель. Балластировочный утяжелитель применяется против всплытия магистральных трубопроводов.
- Соединение. Различные типы соединений используются в стеклопластиковых и пластиковых трубопроводах: Раструбное, резьбовое, в замок и т.д.
- Оборудование: Штуцер сосудов и апаратов; Штуцер резервуара; Насос; Инлайн насос; Компрессор; Турбина; Печь; Аппарат воздушного охлаждения.
- Дефект: Плоский дефект; Объемный дефект; Насос.
- наглядный и интуитивно понятный пользовательский интерфейс;
- удобный и четко продуманный объектно-ориентированный способ ввода исходных данных;
- всесторонняя логическая проверка качества исходных данных для расчета;
- подробная справочная система и программная документация;
- автоматическая проверка всех деталей трубопровода на внутреннее давление;
- проверка и выбор параметров типовых узлов трубопроводов (различных видов компенсаторов, врезок, тройников, фланцевых соединений);
- возможность расчета трубопроводов разнообразного назначения и расположения (в том числе вакуумных трубопроводов) по различным нормативным документам;
- расчет податливости штуцеров сосудов и аппаратов для более точного вычисления нагрузок на штуцеры и напряжений в трубопроводе;
- интеграция с различными системами трехмерного проектирования промышленных установок, программами Штуцер-МКЭ и Гидросистема, экспорт расчетных схем в различные графические среды (AutoCAD, MicroStation, КОМПАС-Графикс);
- регулярные (один раз в полтора-два месяца) занятия по обучению пользователей работе с программой;
- широкая налаженная сеть дистрибьюторов по всей России, в странах СНГ и за рубежом;
- постоянная техническая поддержка со стороны разработчиков.
Версия 4.86 R4 программ СТАРТ-Проф
- Исправлена проблема с исчезающими пружинами.
Версия 4.86 R3 программ СТАРТ-Проф
- В базе данных обновлены компенсаторы Белэнергомаш - БЗЭМ.
- Обновлен импорт/экспорт PCF.
- Улучшена функция экспорта твердотельной атрибутивной модели в AutoCAD StressISO 3D. Добавлена поддержка AutoCAD 2023.
- Внесены уточнения в расчет по СП 284.1325800.2016.
- Улучшены алгоритмы для повышения сходимости итераций. Добавлены типы итераций 6, 7, 8.
- Добавлена возможность выделения рамкой и масштабирования рамкой на любых видеокартах.
- В окне ошибок и предупреждений добавлен вывод информации о количестве итераций по каждому загружению.
- Повышение стабильности, исправления ошибок, прочие мелкие улучшения.
Версия 4.86 R2 программ СТАРТ-Проф

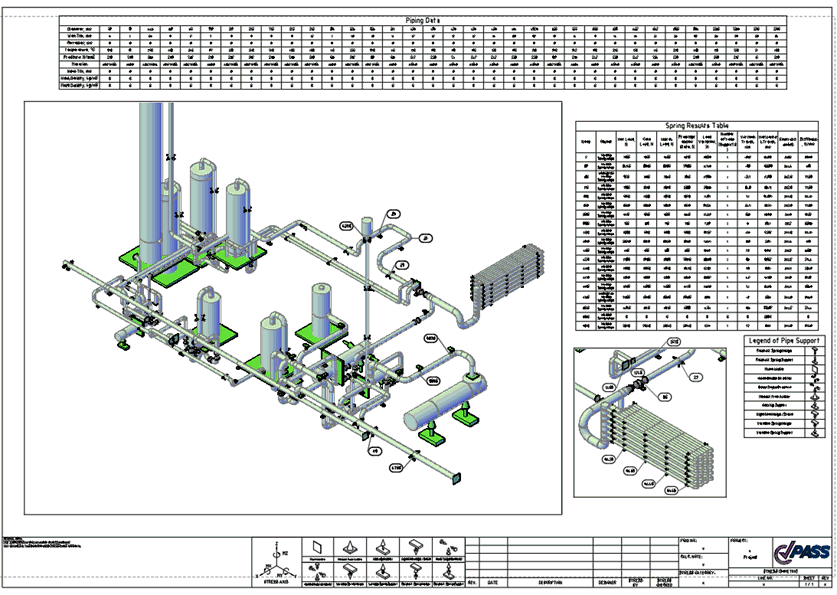

- Добавлена функция экспорта твердотельной атрибутивной модели в формат dwg StressISO 3D. Автоматическое и ручное образмеривание и теггирование. Автоматическая генерация таблиц в AutoCAD
Операционная система
- Windows 10 или более поздняя версия, архитектура x86-64
Видеокарта
- Графический процессор с объемом видеопамяти 1 Гб и более (поддерживающий OpenGL 2.0)
Разрешение экрана
- Разрешение минимум 1280х1024
