Версия для Linux требует наличия отдельной лицензии. Эта лицензия будет работать как на Windows, так и на отечественных операционных системах Astra Linux, Alt Linux, РЕД ОС.
Ключевые возможности nanoCAD BIM ОПС 26
- Объекты и инструменты для работы с территориями

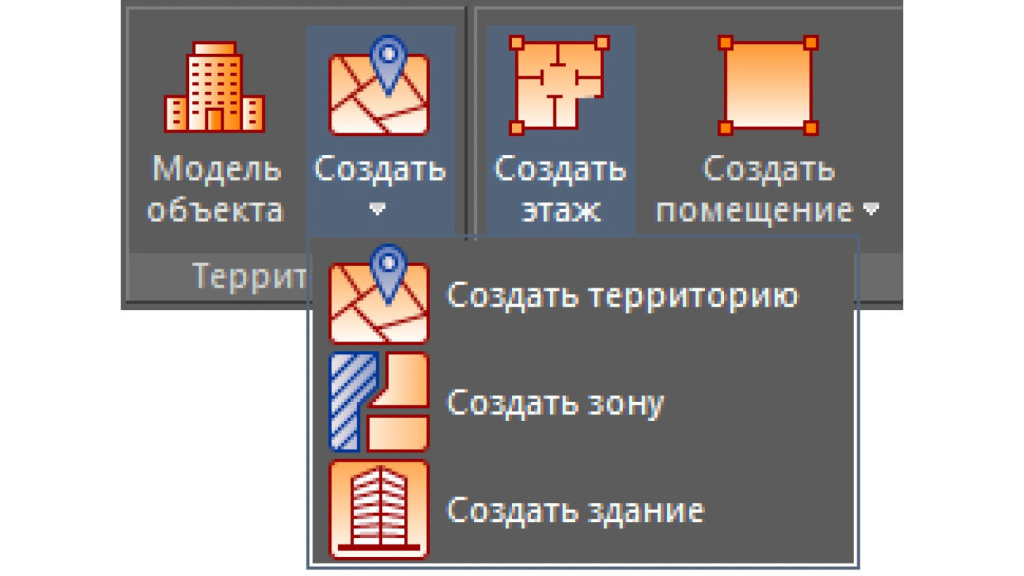

Новые команды «Создать территорию», «Создать зону» и «Создать здание» позволяют формировать контуры объектов на плане. Для зон территории реализована настройка «прозрачности» при расчете углов и зон обзора камер СВН – как при установке камер внутри зоны, так и снаружи. Добавлен новый документ «Спецификация оборудования, изделий и материалов (по территориям)», который охватывает всю структуру объекта, включая оборудование на территории. Пользователь получает полноценный инструментарий для проектирования систем безопасности вне здания – в одном проекте, без обходных решений.
- Отображение структуры ЗКСПС и ЗПЗ

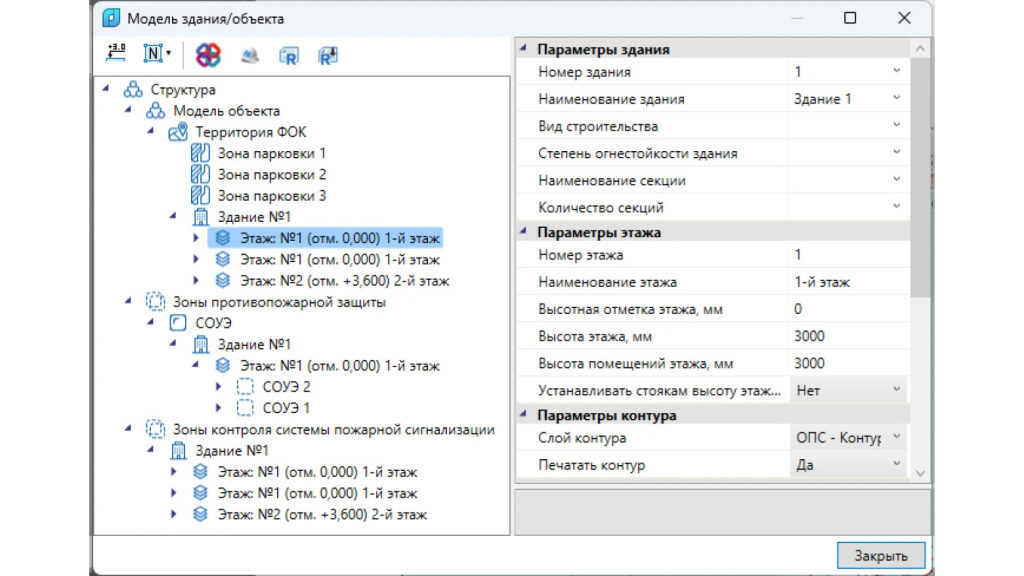

Реализовано отображение структуры зон компенсации системы пожарной сигнализации (ЗКСПС) и зон противопожарной защиты (ЗПЗ). Для каждой зоны доступна команда контекстного меню «Показать на плане», которая мгновенно фокусирует чертеж на нужной области. Помещения добавляются к существующей ЗПЗ прямо из диалогового окна – без ручного поиска зоны на плане. Для помещений добавлена выноска со списком ЗПЗ, к которым принадлежит помещение, а прямоугольные области ЗКСПС теперь можно переименовывать. В крупных проектах с десятками зон это кратно ускоряет навигацию и снижает риск ошибок при комплектовании зон.
- Гибкое управление слоями выносок
Новая возможность настроить правило назначения слоя специальной выноски при установке на плане прямо в параметрах проекта.
Доступны четыре варианта:
- не менять;
- слой из настроек;
- слой из объекта;
- слой из объекта с суффиксом «_Выноски».
Все выноски автоматически попадают в нужный слой, а изменить правило для уже размещенных выносок можно из свойств объекта – без редактирования каждого элемента вручную.
- Собственные слои для охранных извещателей
Для всех типов охранных извещателей добавлены собственные слои, которые задаются в настройках программы. Это позволяет независимо управлять отображением и печатью каждой группы оборудования – менять цвет, тип линии и свойства печати в одном месте, не затрагивая остальные объекты на чертеже.
- Автоматическая маркировка кабельных проходок

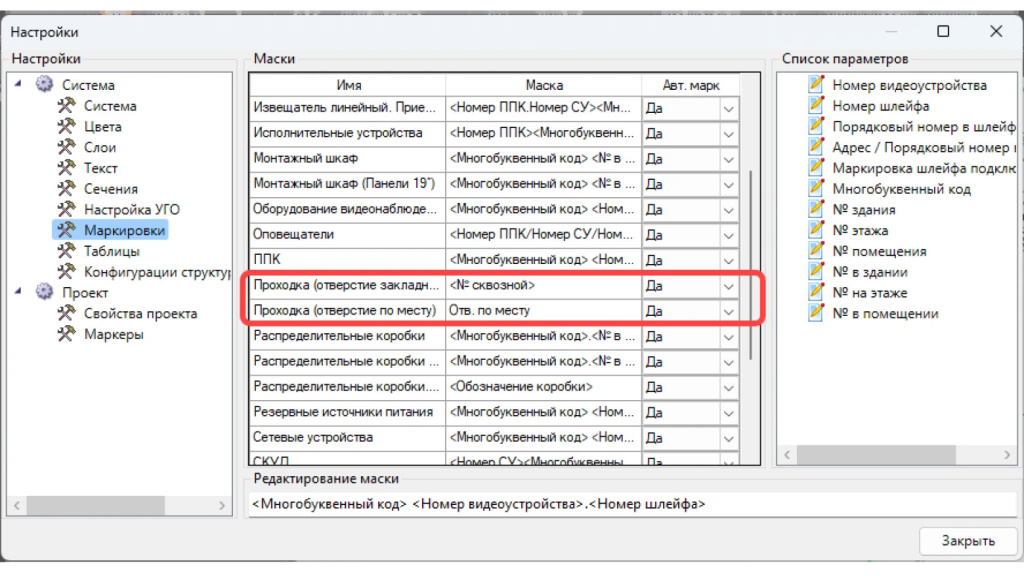

Программа самостоятельно формирует обозначения проходок с учетом размеров и типа отверстия. Настраиваемый параметр «Предельный размер отверстия для выполнения по месту» задает границу между марками «Проходка (отверстие по месту)» и «Проходка (отверстие закладное)» – по умолчанию 50 мм. Чертеж остается читаемым, а ведомость отверстий формируется без ручной разметки.
- Интеграция с Collaboration Server
Теперь информационная модель систем ОПС экспортируется напрямую в Collaboration Server – систему многопользовательской работы в nanoCAD BIM Вентиляция. Все элементы модели конвертируются в полноценные объекты программного ядра EVOS, что позволяет собирать сводные информационные модели инженерных систем здания совместно с nanoCAD BIM Вентиляция и другими продуктами комплекта Инженерия. Проектировщики смежных разделов работают с актуальными данными ОПС без необходимости ручного обмена файлами.
