Версия для Linux требует наличия отдельной лицензии. Эта лицензия будет работать как на Windows, так и на отечественных операционных системах Astra Linux, Alt Linux, РЕД ОС.
Ключевые возможности nanoCAD BIM СКС 26
- Работа с конфигурацией рабочих мест
Переработан механизм создания и настройки конфигураций рабочих мест – инструмент, который определяет состав розеток, портов и их маркировку для каждого типа рабочего места в проекте. Мастер конфигурации рабочих мест позволяет формировать шаблоны с УГО абонентских розеток по умолчанию и управлять порядком нумерации рабочих мест по помещениям, что ускоряет типовую расстановку в проектах с большим числом однотипных помещений.
- Модернизация работы с патч-панелями

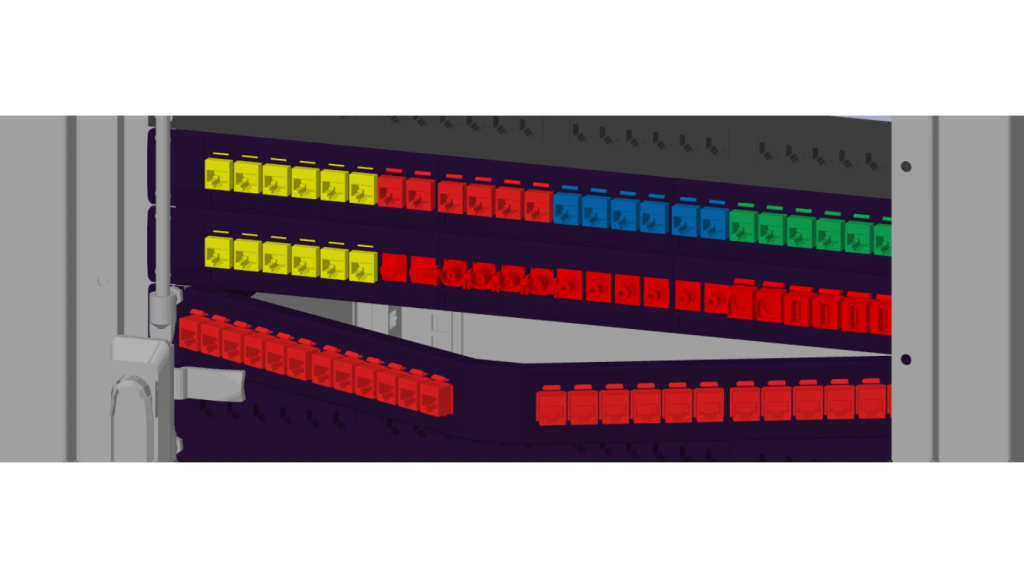

Реализована сборка панелей на основе наборных патч-панелей с возможностью задавать модули различных типов внутри одного конструктива. Для монтажных шкафов появилась гибкая настройка группы подключений – автоматическое распределение соединений по панели, по группе панелей или вручную, с учетом типовой комплектации, импортируемой из базы данных производителя. Это избавляет проектировщика от ручной сборки каждой панели и снижает вероятность ошибок при коммутации.
- Работа с территорией и зонами

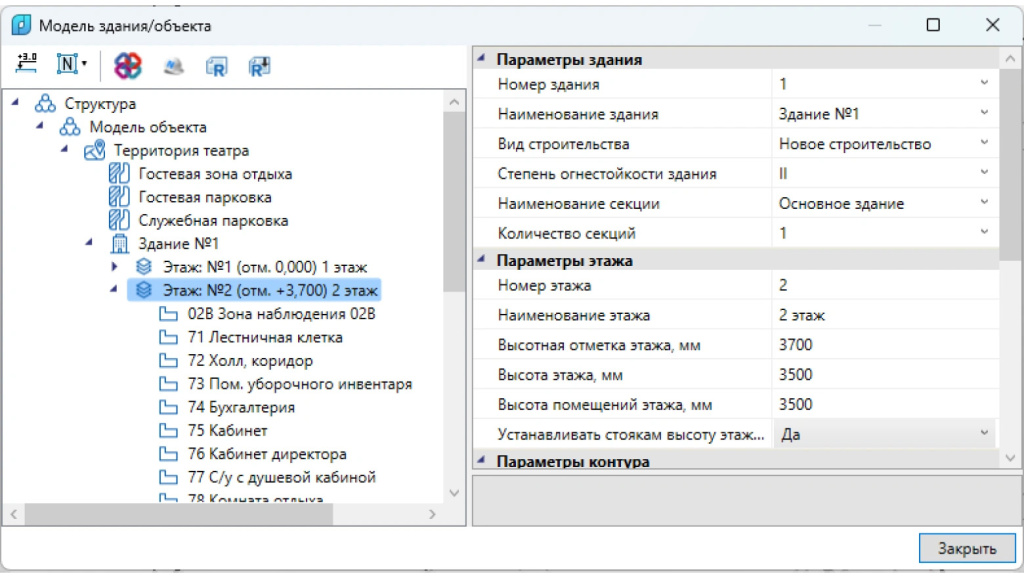

Новая возможность отображения структуры территории объекта, настройка слоев и «прозрачности» зон для корректных расчетов, а также автоматическое формирование спецификации по территориям. Проектировщик получает единый инструментарий для работы с СКС не только внутри здания, но и на прилегающей территории – без переноса данных в отдельный проект.
- Управление выносками маркировки оборудования
Обновлена работа со специальными выносками и автоматической установкой выносок маркировки рабочих мест – доступен выбор однострочного или многострочного варианта отображения. Настройка правил назначения слоя выноски и ее текстового наполнения избавляет от ручного редактирования каждой подписи на плане, что существенно сокращает время выполнения проектов – прежде всего крупных, с сотнями рабочих мест.
- Улучшенные возможности обмена данными с другими приложениями
Реализован детализированный экспорт патч-панелей в IFC: модуль из таблицы «Розетки телекоммуникационные» выгружается как IfcDistributionPort с предустановленным значением CABLE, включая модули как наборных, так и собранных панелей. В структуре IFC-файла модуль связан с патч-панелью и сохраняет все свойства подключения – смежные специалисты видят в сводной модели не блок панели целиком, а ее реальную коммутационную структуру вплоть до порта – это упрощает проверку и согласование информационной модели СКС.
- Интеграция с Collaboration Server
Информационная модель СКС экспортируется напрямую в Collaboration Server – систему многопользовательской работы в nanoCAD BIM Вентиляция. Все элементы модели конвертируются в полноценные объекты программного ядра EVOS, что позволяет собирать сводные информационные модели инженерных систем здания совместно с nanoCAD BIM Вентиляция и другими продуктами комплекта Инженерия. Проектировщики смежных разделов работают с актуальными данными СКС без необходимости ручного обмена файлами.
