nanoCAD Металлоконструкции. Обновления 26 версии программы

nanoCAD Металлоконструкции 26.0 – это приложение, расширяющее функционал СПДС и предназначенное для создания 2D/3D-моделей металлических и железобетонных конструкций.

Цель программы

Ускорить подготовку графической конструкторской документации в рамках раздела КМ, КМД, КЖ, АС.

Что нового в nanoCAD Металлоконструкции 26

1. Новые 3D инструменты для моделирования металлических конструкций.



2. Режим «3D». При включении режима «3D» инструменты создания и редактирования проекта из объектов металлоконструкций переходят в режим 3D-проектирования.
• Создание трёхмерных объектов: Колоны, Балки, Пластины, Болтовые соединения, Сварные швы.



3. 3D подрезка профилей.
• Подрезка профилей плоскостью.
• Настраиваемая подрезка профиля плоскостью.
• Подрезка профилей контуром.
• Подрезка профиля деталью.



4. Модификация изделий инструментами платформы nanoCAD.
• Использование 3D инструментов платформы для редактирования геометрии объектов.



5. Создание графической документации с 3D модели.
• Создание 2D проекционных видов с 3D модели.
• Настройка проекционных видов.
• Автообновление видовых проекций.

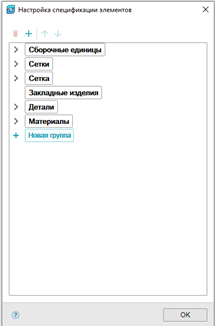

6. Добавлен диалог настройки групп в спецификации элементов.



7. Реализован учет в ведомости окраски конструкций объекта «Ограждение».
8. Добавлены в настройки шаблоны спецификаций КМД.
9. Добавлен в настройки шаблон «Ведомости окраски конструкций»
10. Добавлены в настройки автообновление спецификаций КМД.
11. Добавлено в настройки автообновление «Ведомости окраски конструкций».
12. Добавлены в БД профили по ТУ 24.33.11-004-86770581-2019.
13. Добавлены команды "Показать эл-ты в спецификации" и "Выбрать эл-ты на чертеже" для узла сборки.
14. Добавлена в БД сетка по ГОСТ 5336-80.
15. Добавлены в БД изделия для круглых колодцев по серии 3.900.1-14.
16. Добавлены в БД анкер-шурупы HILTI типа HUS.
17. Добавлена возможность добавлять прокат ГОСТ 2590-2006 в Менеджер проекта.
18. В БД добавлен дополнительный вид профнастила с отображением граней.
