Программа «Гидросистема» предназначена для проведения тепловых и гидравлических расчетов, а также выбора диаметров трубопроводов, перекачивающих жидкие или газообразные продукты, а также газо-жидкостные смеси.

«Гидросистема» — программа широкого применения, которая может использоваться при проектировании и реконструкции объектов в энергетике, нефтеперерабатывающей и нефтехимической, газовой, нефтяной, химической и других отраслях промышленности, для расчета технологических, магистральных трубопроводов, тепловых, газораспределительных и других инженерных сетей. Программа позволяет рассчитывать надземные, подземные и комбинированные трубопроводные системы произвольной сложности (в том числе с кольцевыми участками). Результаты расчета помогают правильно выбрать насосы, компрессоры, регулирующие и предохранительные клапаны, обеспечить работоспособность трубопроводных систем и оптимизировать капитальные затраты. Программа развивалась более 30 лет с учетом опыта эксплуатации в десятках фирм России и СНГ.

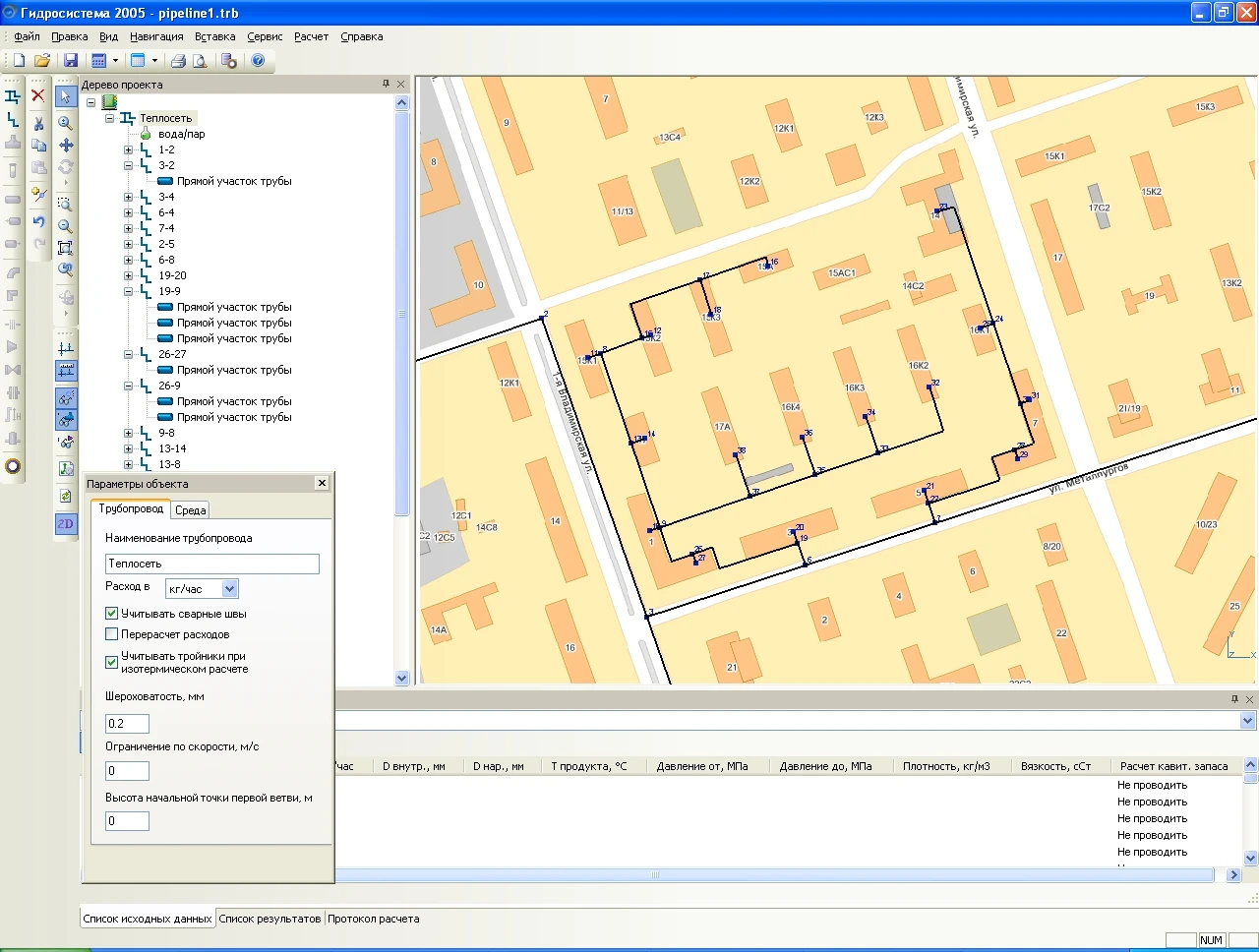

Построение трубопровода тепловой сети на подложке

Программа производит несколько видов расчетов:

гидравлический расчет изотермического течения (без расчета изменения температуры продукта);
проектный расчет (выбор диаметров);
теплогидравлический расчет (с расчетом изменения температуры продукта и теплопотерь в окружающую среду);
расчет переходных процессов (гидроудара).

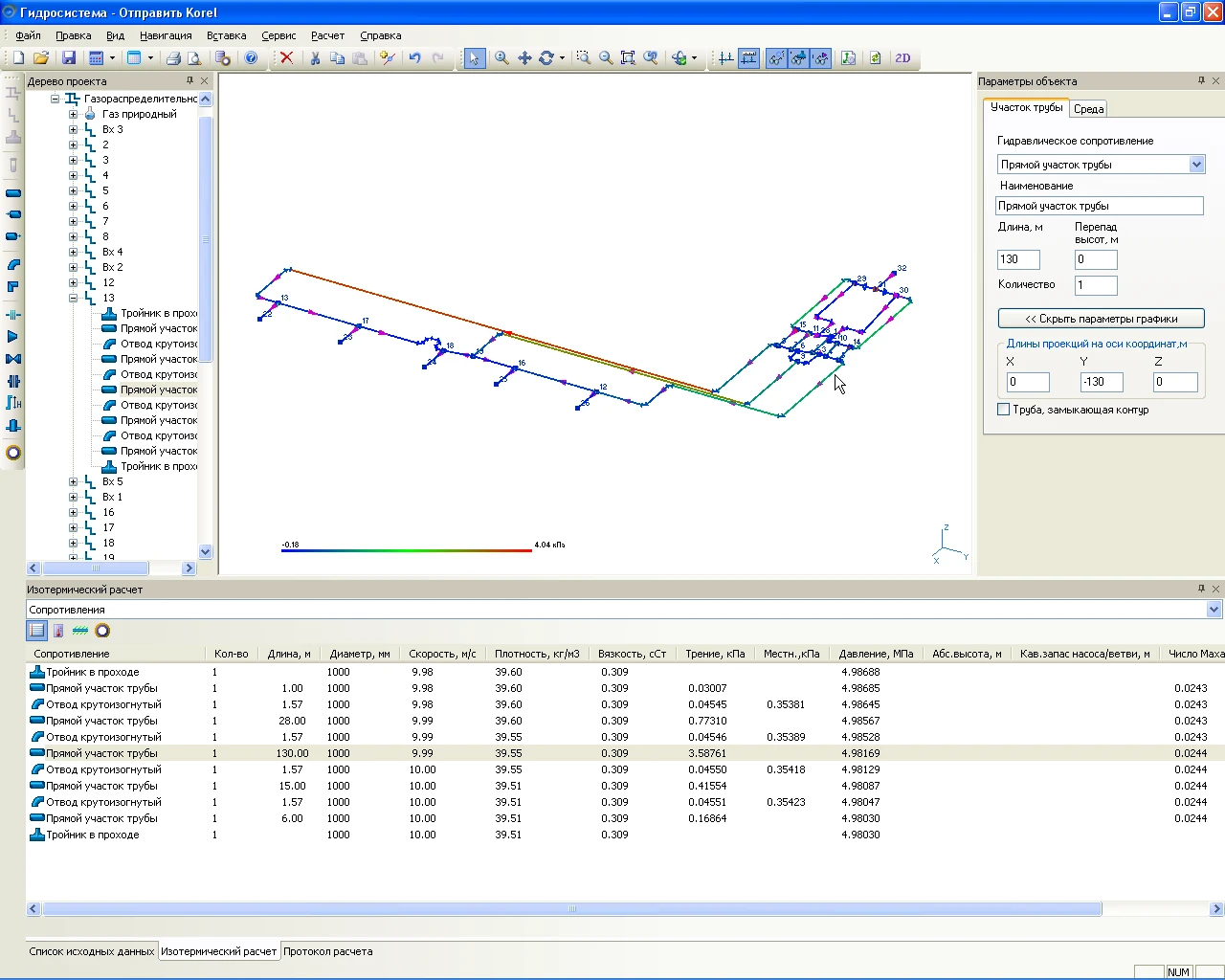

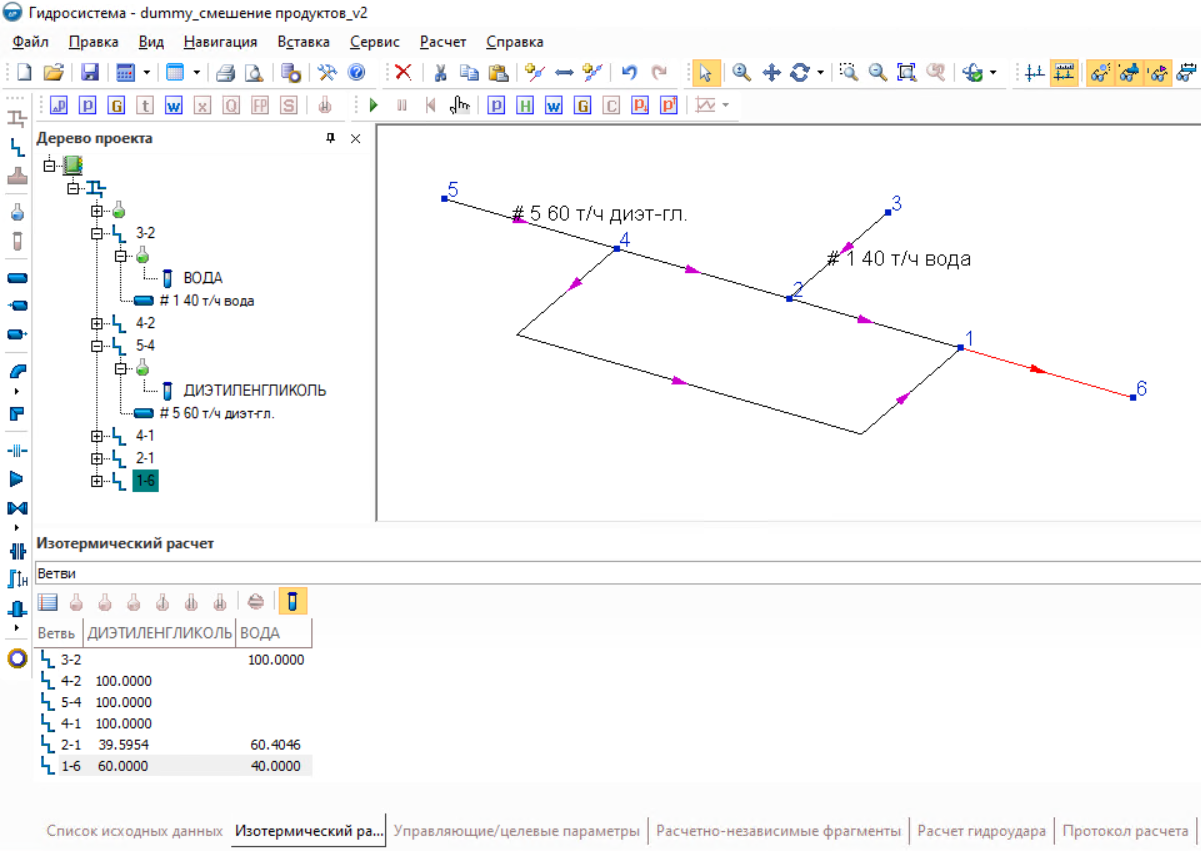

Гидравлический и проектный расчет изотермического течения

В зависимости от заданных пользователем исходных данных (давлений в источниках и потребителях, расходов и температуры продукта, его состава или теплофизических свойств, схемы трубопровода с местными сопротивлениями) и выбранного вида расчета программа позволяет решать различные задачи:

подбор диаметров ветвей трубопровода и его изотермический расчет по начальным и конечным давлениям и расходам по ветвям (проектный расчет);
расчет пропускной способности трубопровода (распределения расходов по ветвям) по начальным и конечным давлениям;
поверочный изотермический расчет трубопровода «по ходу потока» (расчет конечных давлений по известным начальным) и «против потока» (расчет начальных давлений по заданным конечным);
разнообразные варианты и комбинации расчетов.

Теплогидравлический расчет

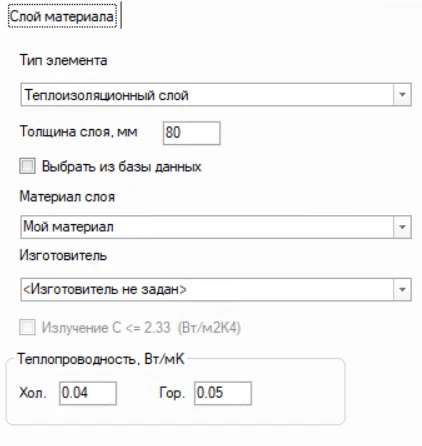

Модуль теплового расчета позволяет совместно с гидравлическим расчетом проводить тепловой расчет трубопроводов. При этом могут быть заданы и учтены изменяющиеся по ходу трубопровода условия окружающей среды, материал стенки, расположение (на улице, в помещении, под землей в канале или в грунте, в туннеле), материал и толщина изоляции, материал покровного слоя. В программу включена база данных материалов тепловой изоляции (идентичная БД программы «Изоляция») и инструменты её пополнения и корректировки пользователем.

Расчет двухфазных газо-жидкостных потоков

Модуль расчета двухфазного течения позволяет проводить поверочный расчет двухфазного течения, в том числе совместно с тепловым расчетом и с расчетом массообмена между фазами. Определяются режимы двухфазного течения, истинное объемное газосодержание, параметры течения каждой из фаз. Программа самостоятельно отслеживает переход двухфазного течения в однофазное и наоборот. Пользователь может гибко управлять использованием программой различных расчетных методик для расчета двухфазного течения.

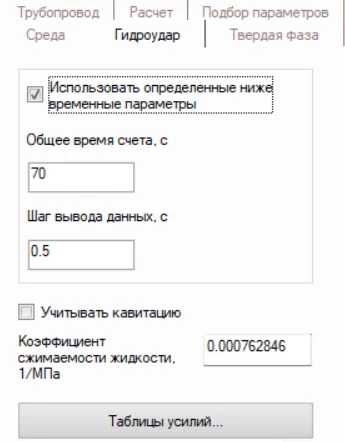

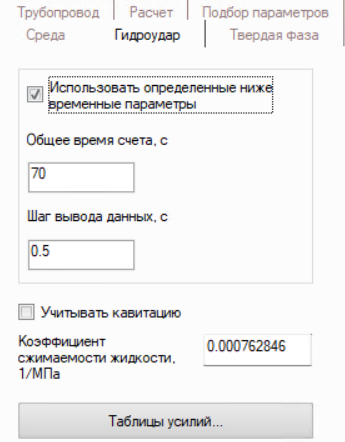

Расчет переходных процессов (гидроудара)

Модуль расчета гидроудара позволяет проводить расчет переходных процессов (гидравлического удара) в произвольных трубопроводах, транспортирующих жидкие продукты, вызванных событиями закрытия и открытия арматуры, останова и запуска насосов, и различными их сочетаниями. Модуль позволяет пользователю понять характер переходного процесса и оценить опасность возможного разрушения трубопровода и возникновения кавитации. Начальное установившее течение рассчитывается с помощью расчета изотермического течения (поверочного или проектного) или теплогидравлического расчета. Определяет и выводятся в динамике (в том числе на расчетной схеме трубопровода) давления, напоры, расходы и скорости продукта, а также максимальные и минимальные значения давления за рассчитанное время.

Выбор насосного оборудования

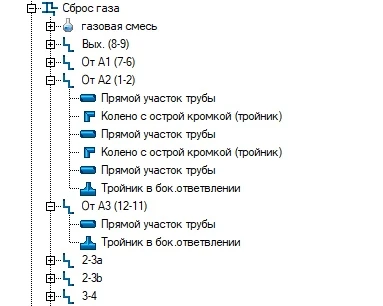

В программе предусмотрена возможность экспорта данных для выбора центробежных насосов в программную систему “Spaix 4 Pumps” с последующим импортом данных о выбранном насосе в Гидросистему. Рассчитанные в Гидросистеме теплофизические свойства продукта и требуемые параметры насосного оборудования могут быть автоматически переданы в Spaix для выбора насосов, а характеристики выбранных в Spaix насосов обратно в Гидросистему для проведения полного поверочного расчета трубопровода. Тем самым обеспечивается комплексная оптимизация при выборе насосов и параметров трубопровода. Лицензия на программу Spaix 4 Pumps Pure предоставляется действующим пользователям Гидросистемы бесплатно. Пользовательский интерфейс программы прост и интуитивно понятен. Графическое окно программы обеспечивает наглядное отображение расчетной схемы трубопровода. В программе использован интеллектуальный алгоритм, оптимизирующий расположение отдельных элементов для минимизации наложений и пересечений. Схема может быть представлена в 3D или в любой проекции, для удобства ее чтения и анализа можно также регулировать степень детальности представления элементов. Поддерживается специальный режим ввода и отображения расчетной схемы с привязкой к фоновому растровому изображению, например, к карте населенного пункта или плану завода, что особенно удобно при проведении расчетов наружных инженерных сетей. При этом пользователь может вручную перемещать узлы расчетной схемы, а программа сама определяет длины участков в соответствии с масштабом карты.

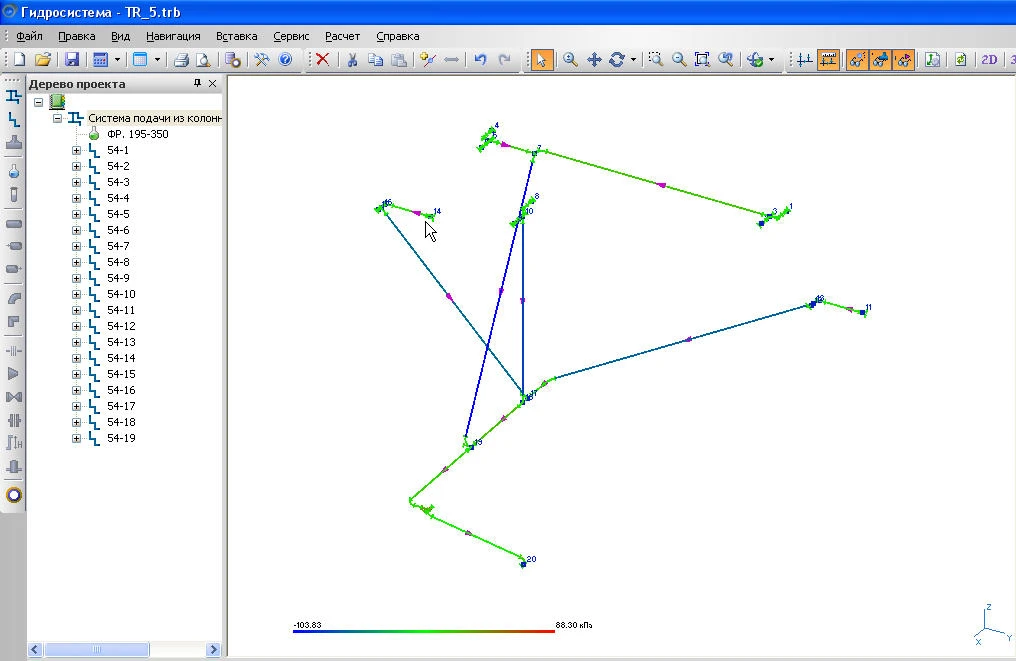

Программа рассчитывает для каждого элемента трубопровода скорость перекачиваемого продукта, потери давления на трение и местные сопротивления, свойства продукта, кавитационный запас и другие параметры. Точность расчета обеспечивается за счет автоматического пересчета свойств продукта и режимов течения на каждом участке, а также детального расчета прямых труб и местных сопротивлений с учетом режима течения в соответствии со справочником Идельчика и современными методами расчета многофазных течений. Результаты расчета можно отобразить на расчетной схеме в виде цветового выделения, наглядно показывающего элементы, ответственные за наибольшие гидравлические потери.

Вместе с программой поставляются:

Библиотека СТАРС, предназначенная для расчета теплофизических свойств индивидуальных веществ, нефтяных фракций, их смесей. База данных программы содержит свыше 1600 веществ. СТАРС позволяет автоматически проводить расчет фазового равновесия и проверку агрегатного состояния продукта;
Библиотека GERG-2008, предназначенная для расчета теплофизических свойств и фазовых равновесий природного газа различных составов по уравнению состояния GERG-2008;
Модуль WaterSteamPro уточненного расчета теплофизических свойств воды и водяного пара по международной методике IAPWS-IF97, который позволяет повысить точность расчета водо- и паропроводов (рекомендован РАО ЕЭС для использования в энергетике);
Модуль “Строительная климатология”, который на основе данных «СП 131.13330.2012 Строительная климатология» (актуализированной версии СНиП 23-01-99) позволяет определить климатические параметры населенного пункта, где находится объект.

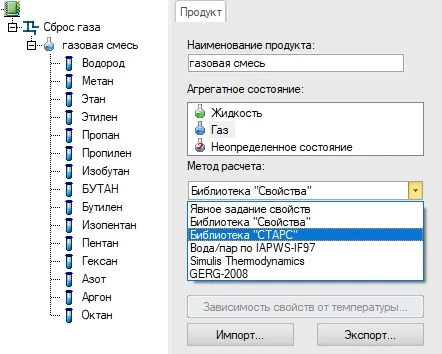

Для расчета теплофизических свойств и фазового равновесия программа может использовать также поставляемую отдельно мощную термодинамическую библиотеку Simulis Thermodynamics фирмы ProSim.

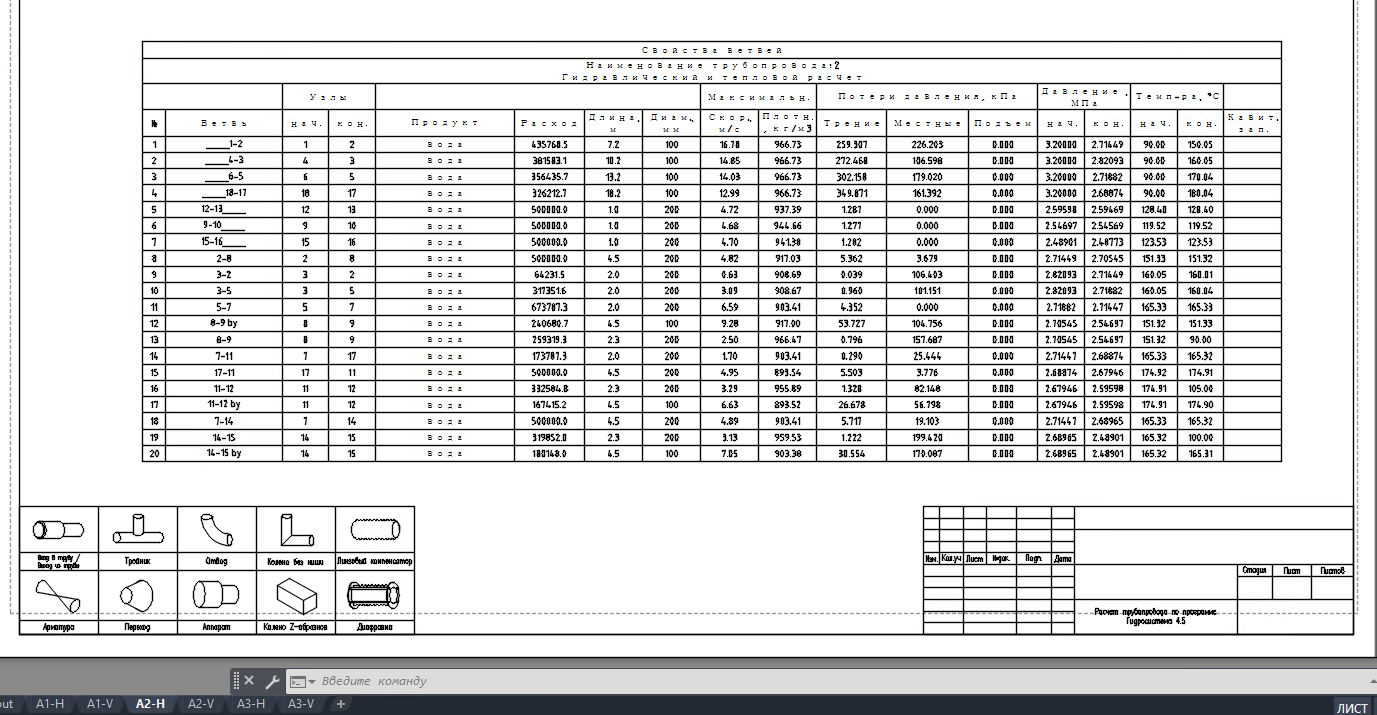

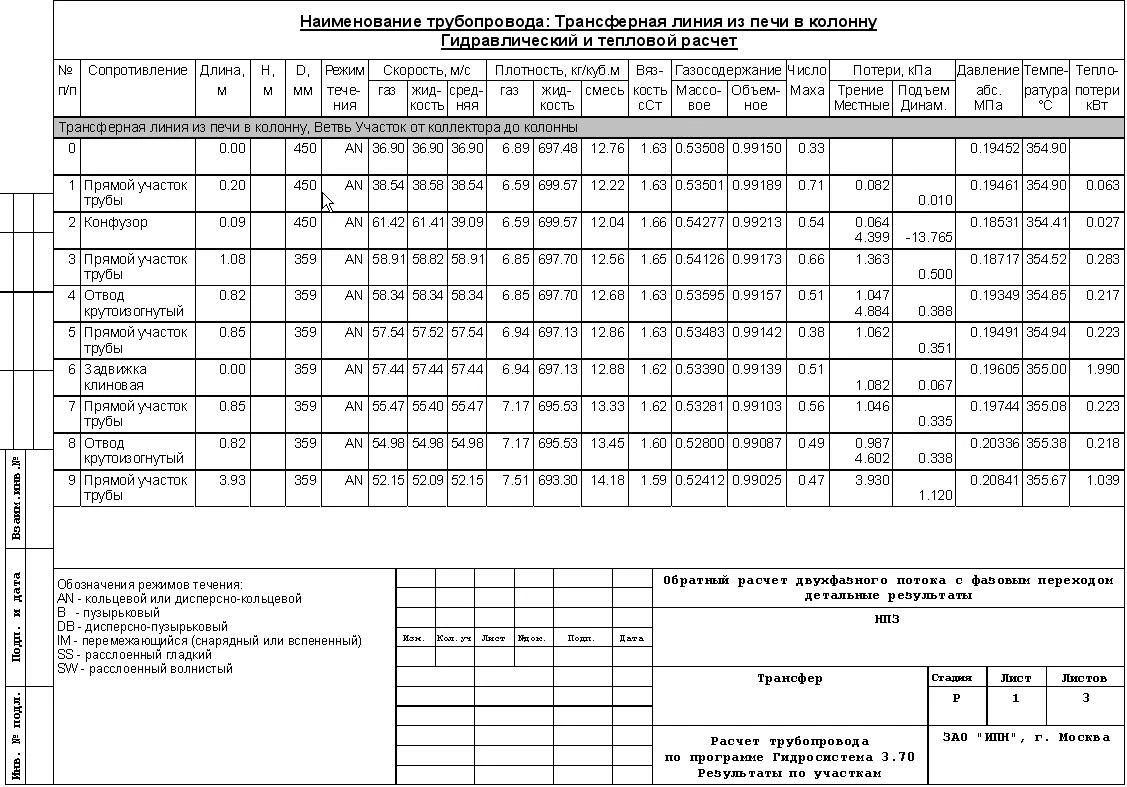

Для распечатки исходных данных и результатов расчета в программу встроен генератор отчетов, позволяющий как вывести отчеты сразу на печать, так и предварительно просмотреть их, а также сохранить отчеты в файлы разных форматов для их последующего включения в другие документы. Отчеты поставляются с оформлением по стандарту СПДС, пользователи могут настроить их формат (например, изменить штамп, добавить эмблему фирмы) с помощью встроенного в программу модуля редактирования шаблонов.

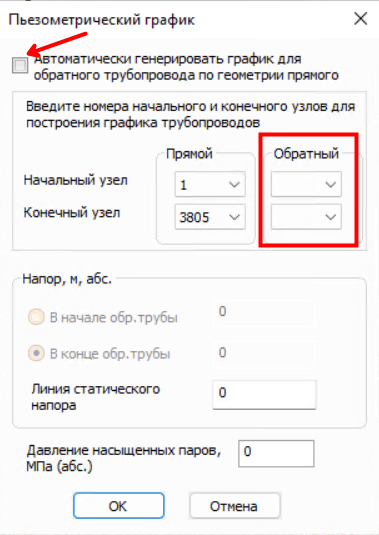

Для расчета тепловых сетей в программу включена возможность автоматического построения пьезометрических графиков в MS Excel по результатам расчета.

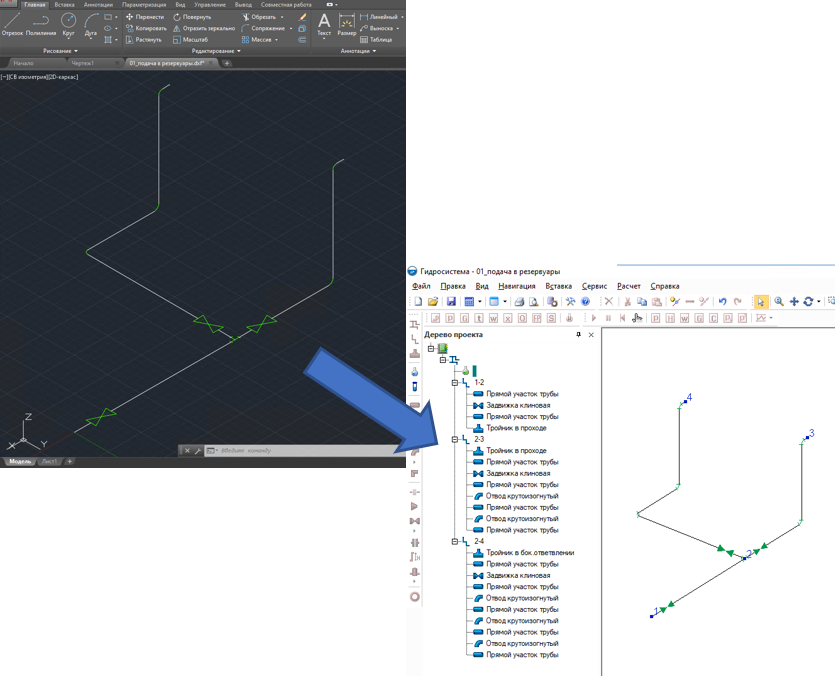

В программе предусмотрена возможность импорта схемы трубопроводов из различных систем графического проектирования через файл формата PCF, импорта из проектов и экспорта в проекты программы СТАРТ, импорта из файлов открытого формата (с помощью которого можно настроить импорт данных в программу из любой объектно-ориентированной модели). Вместе с программой поставляется модуль выгрузки данных из программы PDMS в файлы открытого формата для последующего импорта в Гидросистему. Также предусмотрен экспорт схемы трубопровода в формат DXF.

Программа имеет сертификат соответствия СП 41-103-2000 и СТО Газпром 2-3.5-051-2006.
Обеспечивается оперативное и качественное сопровождение пользователей.
Программа работает на Intel-совместимых ПЭВМ в среде Windows XP/Vista/7/8/10.

Что нового

Что нового в Гидросистема 4.3 R6 (17.06.2020)

- Добавлена возможность импорта данных из файлов программы «СТАРТ» версии 4.84.
- Исправлена ошибка, из-за которой в отдельных случаях могли возникать проблемы с расчетом гидроудара в схемах, содержащих узлы, в которых соединяются только две ветви.
- Исправлена ошибка, которая в редких случаях могла приводить к некорректному расчету усилий (экспортируемых в программу СТАРТ-Проф) в некоторых отводах в трубопроводе при расчете гидроудара.
- Исправлены некоторые другие мелкие ошибки и неточности.

Что нового в Гидросистема 4.3 R5 (13.04.2020)

- Исправлена неточность при импорте эксцентрических переходов из программы «СТАРТ».

Что нового в Гидросистема 4.3 R4 (20.02.2020)

- Уточнен расчет свойств и фазовых равновесий нефтей и нефтепродуктов, заданных разгонкой на фракции по библиотеке «СТАРС».
- Внесены уточнения в расчет гидроудара для трубопроводов, содержащих резервуары.

Что нового в Гидросистема 4.3 R3 (03.02.2020)

- Добавлено диагностическое сообщение при невозможности сохранить файл проекта в защищенную от записи директорию.
- Исправлена ошибка, из-за которой для резервуаров при расчете двухфазного течения в результаты не выводилась динамическая составляющая потерь давления.
- Исправлена редкая ошибка, из-за которой при «обратном» расчете (в случае когда в трубопроводе одна ветвь, задано давление в конечной точке и выбрано «неопределенное» агрегатное состояние продукта) для газов и жидкостей в результаты расчета не выводились динамические потери на переходах, а также некорректно учитывались перепады давления на элементе с заданными параметрами.
- Исправлена ошибка, из-за которой при выделении нескольких элементов трубопровода клик по ним правой кнопкой мыши сбрасывал выделение.
- Исправлена ошибка, из-за которой после выполнения расчета в окне параметров не сразу актуализировались параметры некоторых элементов (не сразу отображалось рассчитанный Kv арматуры и кнопка выбора насоса по Spaix).
- Исправлена неточность отображения исходных параметров насосов и резервуаров в окне списка исходных данных.
- В интерфейсе программы для удобства заголовки активных вкладок теперь показываются более светлым цветом.

Что нового в Гидросистема 4.3 R2 (02.12.2019)

- Исправлена ошибка при инсталляции программы, из-за которой могли возникать проблемы с запуском программы, установленной не в полной конфигурации.

Что нового в Гидросистема 4.3 (05.11.2019)

- Добавлена возможность задания различных величин шероховатостей стенок труб для различных ветвей и участков трубопровода;
- Добавлена возможность задания и моделирования резервуаров как отдельного элемента трубопровода;
- Добавлена возможность задания и расчета избыточных давлений наряду с абсолютными;
- Добавлена возможность настройки перечня величин диаметров труб, из которых осуществляется выбор диаметров при проектном расчете;
- Добавлена возможность более точного задания и учета параметров твердых частиц при расчете течений жидкостей с твёрдой фазой – теперь можно моделировать распределение частиц по размерам;

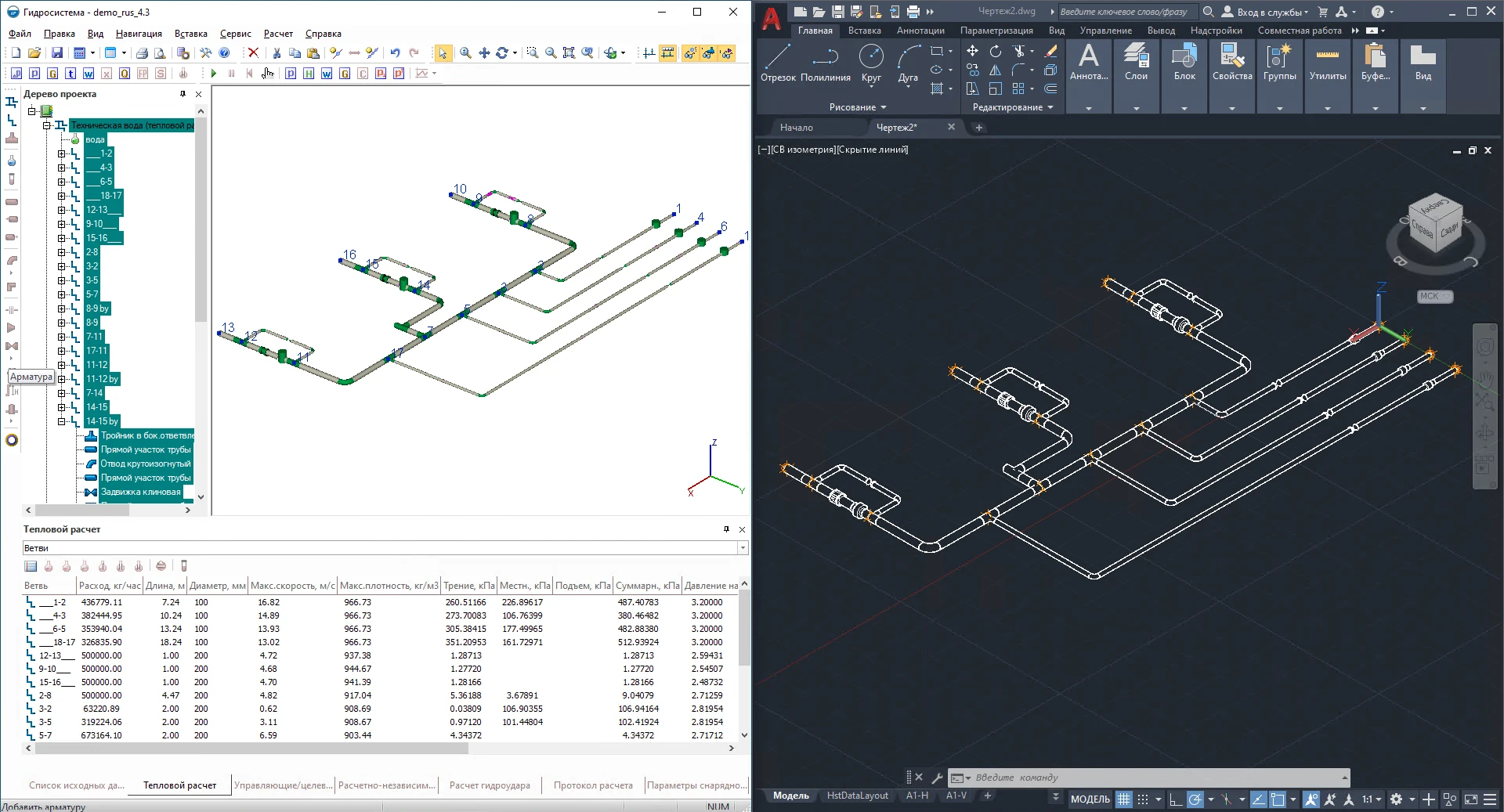

- Добавлена возможность импорта данных из программы AVEVA E3D через файлы открытого формата – соответствующий плагин теперь поставляется вместе с программой;
- Внесены уточнения и усовершенствования в модуль импорта данных из программы AVEVA PDMS;
- Добавлена возможность копирования таблицы зависимости свойств продукта от температуры из Excel и других программ;
- Изменен алгоритм инициализации краевых условий по умолчанию при расчете гидроудара – теперь в качестве краевых условий в начальных и конечных узлах трубопровода по умолчанию берутся условия постоянства давления (вне зависимости от того, что задано в узле при расчете стационарного течения – давление или расход);
- Добавлена возможность автоматического пересчета перепадов высот на элементах согласно их расположению и ориентации в пространстве (т.н. «пересчета по графике») при запуске расчета трубопровода. Данная возможность опциональная – ее можно включить/отключить в настройках программы;
- Изменен алгоритм группового выделения элементов «от узла до узла» на графической схеме трубопровода – теперь узлом привязки по умолчанию считается первый из выделенных узлов. Поменять узел привязки можно как и раньше, нажав и удерживая клавишу Ctrl (после выделения желаемого фрагмента трубопровода) и кликнув соответствующий узел на схеме;
- Добавлена возможность отмены и возврата операций по сочетаниям клавиш Ctrl+Z и Ctrl+Y в окне дерева проекта и коне графики (ранее данные сочетания клавиш работали только для операций в окне параметров);
- Внесены различные усовершенствования в графическую подсистему программы:;

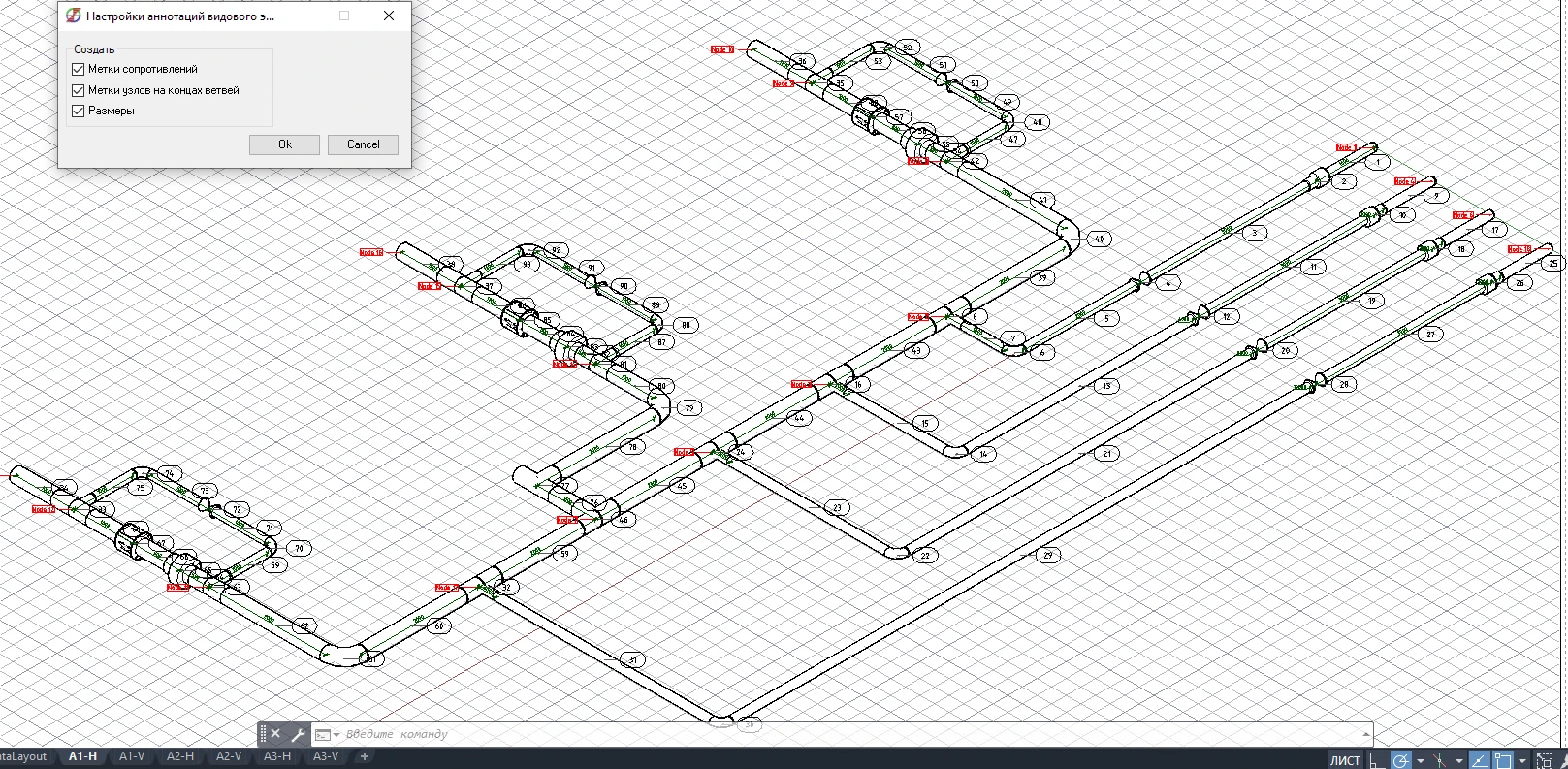

  - Добавлена возможность показа размеров участков труб на схеме трубопровода;
  - Добавлена возможность отображения наименования элементов трубопровода на схеме трубопровода;
  - Добавлена возможность вписать схему в окно по двойному клику на колесо мыши;
  - Добавлена возможность вращения схемы вокруг произвольной точки через Shift+нажатие и удерживание колеса мыши;
  - После операций масштабирования и перемещения схемы теперь автоматически осуществляется возврат в режим выделения элементов на схеме.
- Оптимизирован процесс вывода результатов в окно списка после выполнения расчета, что позволило повысить скорость их вывода;
- Усовершенствована диагностика задания аппаратов с заданным перепадом давления в ветвях, в которых расход продукта изначально неизвестен;
- К программе подключена новая версия базы данных климатических параметров, актуализированной согласно новому СП 131.13330.2018 Строительная климатология;
- Исправлена ошибка, из-за которой в отдельных случаях могло неточно определяться максимальное давление во всем трубопроводе в ходе гидроудара;
- Исправлена ошибка, из-за которой могли сбиваться параметры окружающей среды и изоляционной конструкции при вставке узлов;
- Исправлены мелкие ошибки и неточности в интерфейсе программы.

Что нового в Гидросистема 4.2 (14.05.2019)

- Добавлена возможность расчета течений жидкостей, содержащих твердую фазу (различного рода взвеси, суспензии, пульпы, шламы и т.д.);
- Добавлена возможность расчета несбалансированных усилий, возникающих в трубопроводе при гидравлическом ударе, с их последующим экспортом в различные программы прочностных расчетов трубопроводов, такие как Старт-Проф и CEASAR II;
- Упрощено задание переходов при построении схемы трубопровода – теперь для переходов нужно указывать только их характер (плавный или внезапный), а тип перехода определяется программой автоматически;
- Добавлена возможность инвертировать направление вращения колесика мыши при масштабировании схемы;

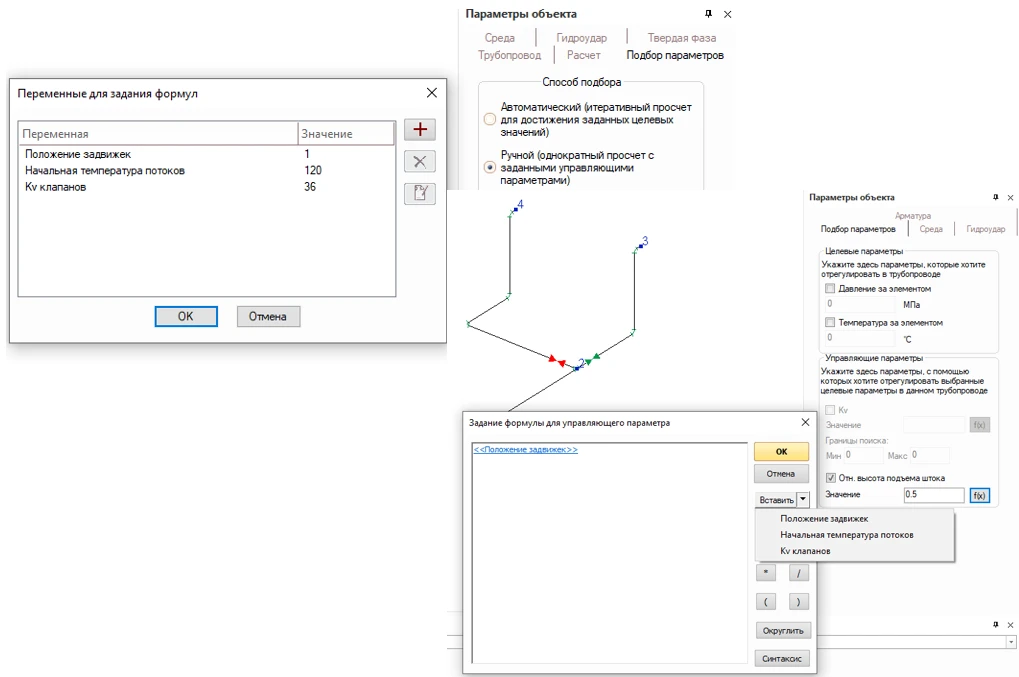

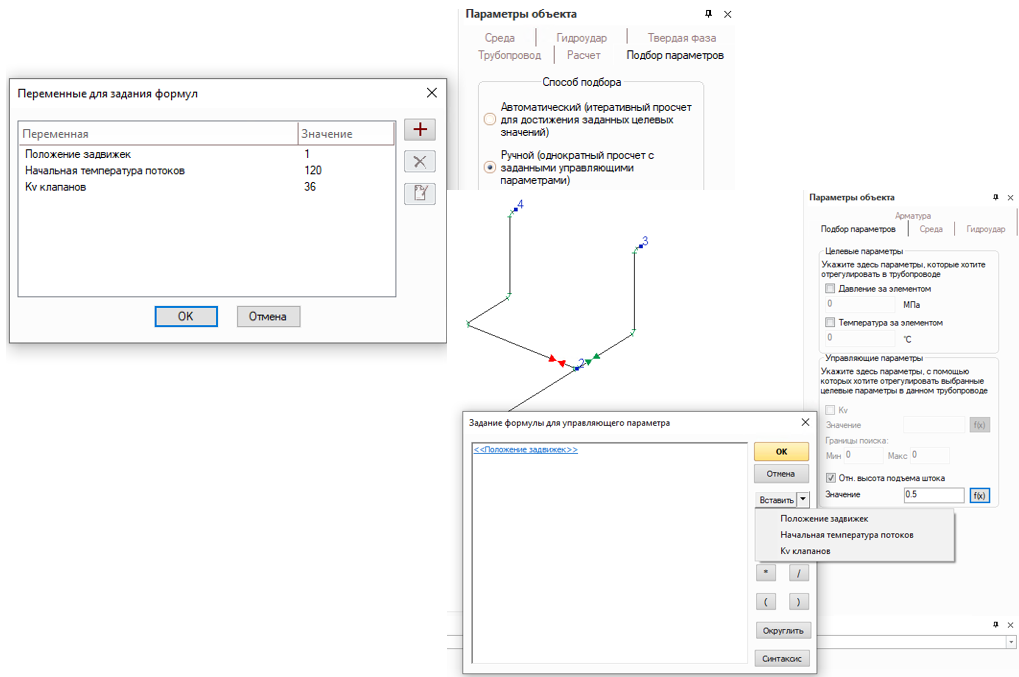

- Добавлена возможность более тонкой настройки алгоритма подбора параметров – теперь при расчете можно указать максимальное число итераций и допустимую погрешность расчета;
- Оптимизирован механизм вывода графиков в Excel (результатов расчета гидроудара, пьезометрического графика и т.д.) – теперь графики отображаются вне зависимости от того, какой разделитель целой и дробной части указан в настройках Excel и региональных настройках Windows;
- Исправлена ошибка, из-за которой в отдельных случаях в отчет с исходными данными могла выводиться некорректная температура грунта для расположенных под землей трубопроводов;
- Исправлена ошибка, из-за которой в некоторых случаях могли некорректно отображаться на схеме П-образные компенсаторы;
- Уточнен расчет скорости движения ударной волны при расчете гидроудара;
- Исправлена ошибка, из-за которой «точки наблюдения» за параметрами потока могли менять свое положение при вставке узла;
- Уточнен импорт данных из файлов PCF;
- Исправлены другие мелкие ошибки и неточности.

Что нового в Гидросистема 4.1 R2 (25.02.2019)

- Исправлена ошибка при выводе скоростей жидкой фазы в расчете трехфазных течений;
- Уточнен расчет коэффициента поверхностного натяжения при расчете двухфазных и трехфазных течений в случае, когда пользователь задает свойства продукта в явном виде, не указывая при этом значение поверхностного натяжения;
- Уточнен расчет трехфазных течений с высоким содержанием воды (выше точки инверсии нефте-водяной эмульсии).

Что нового в Гидросистема 4.1 (05.10.2018)

- Добавлена возможность задания и расчета трехфазных течений двух несмешивающихся жидкостей и газа, в которых жидкая смесь является гомогенной;
- В режиме бета-тестирования в сервис подбора параметров добавлена возможность одновременного подбора нескольких параметров потока в трубопроводе с помощью нескольких управляющих воздействий;
- Добавлена функция автосохранения резервной копии текущего файла проекта при работе с программой;
- Исправлены ошибки и неточности при импорте данных из файлов pcf;
- Уточнен экспорт данных о модели трубопровода в файлы открытого формата программы Старт-Проф;
- Уточнен расчет сопротивлений тройников при тепловом расчете замороженного двухфазного течения.

Что нового в Гидросистема 4.0 R3 (04.04.2018)

- Добавлена поддержка импорта данных из программы «СТАРТ» версии 4.82 R2 и более поздних версий.

Что нового в Гидросистема 4.0 R2 (20.02.2018)

- Исправлена ошибка расчета течений продуктов, содержащих нефтяные фракции с температурой кипения ниже 0С, заданных по библиотеке «СТАРС»;
- Исправлена ошибка, из-за которой в отдельных случаях не выполнялся расчет двухфазных течений в трубопроводах, содержащих перекрытые концевые ветви.
- Исправлена редкая ошибка, из-за которой в отдельных случаях при расчете двухфазных течений некорректно учитывался перепад давления на аппаратах.
- Оптимизировано использование оперативной памяти компьютера при выполнении расчетов двухфазных течений с использованием библиотеки «СТАРС».

Что нового в Гидросистема 4.0 (29.12.2017)

В модуле расчёта двухфазного течения реализована возможность расчёта двухфазных газожидкостных течений с вскипанием и конденсацией в разветвленных трубопроводах (без рециклов), позволяющая считать трансферные линии и другие ответственные трубопроводы.
Добавлена возможность группового выделения элементов, группового копирования/вырезания/удаления и вставки фрагментов трубопроводов с привязкой к какому-либо узлу трубопровода;
Внесены изменения в модуль расчёта гидроудара:
- Существенно увеличена скорость расчёта гидравлического удара;
- Добавлен учет вскипания жидкости (кавитации) при расчёте гидравлического удара;
- Добавлена возможность расчёта гидроудара в трубопроводах с несколькими следующими подряд местными сопротивлениями;
- Добавлена диагностика размещения точек наблюдения, позволяющая показать, когда точка наблюдения находится слишком близко к узлу отражения или элементу с изменяющимся состоянием, в результате чего для точного расчёта величины пиков давлений и скоростей требуется увеличивать точность расчёта (уменьшать шаг вывода);
- Уточнен расчёт гидроудара, вызванного открытием/закрытием дискового затвора;
- Исправлены неточности расчёта гидроудара в трубопроводах с принудительно заданными притоками/оттоками в узлах;
- Исправлена ошибка, из-за которой неверно учитывалась длина переходов при расчёте гидроудара.
Внесены значительные дополнения и уточнения в модуль расчёта двухфазного течения:
- Добавлена возможность прогнозирования возникновения агрессивного перемежающегося течения в трубопроводах с двухфазными течениями.
- Внесены уточнения и усовершенствования в расчёт мест фазовых переходов, которые теперь считаются более точно.
- Уточнен расчёт чисел Маха для пароводяных смесей, рассчитываемых по библиотеке WaterSteamPro.
- Внесены уточнения и исправления для расчёта ветвей с отрицательными расходами.
- Исправлена ошибка при расчёте температуры и энтальпии после диафрагмы при двухфазном течении.
- Исправлена ошибка расчёта гидравлических сопротивлений двухфазных продуктов на вертикальных участках труб.
- Исправлена ошибка задания и интерпретации файлов методов настройки двухфазного течения, из-за которой потери на трение на отводах и переходах могли считаться иначе, чем на прямых участках.
Внесены уточнения и усовершенствования в другие расчётные функции программы:
- Уточнен учет внутренней теплоотдачи (от перекачиваемого продукта к стенке трубы) при тепловом расчёте трубопроводов, что позволило повысить точность расчётов неизолированных трубопроводов с сильным остыванием/согреванием по ходу течения.
- Уточнена перенормировка составов перекачиваемых продуктов (в случае, когда сумма введенных содержаний компонентов смеси не равняется 100%).
- Исправлена ошибка, из-за которой в отдельных случаях неточно считались статические перепады давления в перекрытых ветвях трубопровода.
- Исправлена редкая ошибка неправильного расчёта и учета величин скоростей и чисел Маха до входа в трубу и после выхода из трубы.
В пользовательский интерфейс программы внесены существенные улучшения:
- Критерии сходимости расчёта потокораспределения вынесены в пользовательский интерфейс, что дает возможность регулировать их для сложных трубопроводов с проблемами сходимости, а также при необходимости ускорить расчёт за счет допустимого уменьшения его точности.
- Оптимизирован процесс построения трубопроводов с замкнутыми контурами.
Улучшено оформление форм выходных документов программы – их структура адаптирована под вывод документов в редактируемые форматы (.docx и .rtf).
Исправлена редкая ошибка, из-за которой в отдельных случаях возникали проблемы с распечаткой исходных данных по трубопроводам.
Исправлены другие мелкие ошибки и неточности.

Системные требования

Аппаратные требования к ПК

Процессор Intel Pentium или выше (рекомендуется).
Монитор с разрешением 1024×768 True Color.
CD-ROM для установки программы.
Видеокарта, поддерживающая стандарты Windows.
Мышь или другие устройства указания, поддерживаемые операционной системой.
Печатающее устройство.
Оперативная память — 32 Мб RAM (минимальная).
Свободное место на жестком диске — 100 Мб (минимум).

Программное обеспечение

Операционная система Windows XP/Vista/7.
Internet Explorer версии 5.0 или выше.
